| Tipo de producto | Campana extractora |
| Marca | ROSIERES |
| Modelo | RHC6380IN |
| Modo de instalación | De pared o bajo armario |
| Versión de uso | Extractora (descarga exterior) o filtrante (recirculación interior) |
| Número de velocidades de aspiración | Varias velocidades (no especificado) |
| Iluminación | Bombillas halógenas 20W (G4) o incandescentes 40W (E14) |
| Filtro de grasa | Metálico lavable (a mano o lavavajillas) o papel desechable |
| Filtro de carbón (opcional) | Para versión recirculación, reemplazar cada 4 meses |
| Distancia mínima de seguridad (eléctrica) | 60 cm |
| Distancia mínima de seguridad (gas o mixta) | 75 cm |
| Alimentación eléctrica | Red, tensión según placa de características |
| Conexión eléctrica | Enchufe de pared o conexión directa con disyuntor |
| Mantenimiento de filtros | Filtro de grasa: limpieza mensual; filtro de carbón: reemplazo cada 4 meses |
| Reemplazo de lámparas | Accesible después de retirar la rejilla; usar lámparas del mismo tipo |
| Material principal | Acero inoxidable (probable) |
| Uso doméstico | Sí |
Preguntas frecuentes - RHC6380IN ROSIERES
Preguntas de los usuarios sobre RHC6380IN ROSIERES
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones RHC6380IN - ROSIERES y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. RHC6380IN de la marca ROSIERES.
MANUAL DE USUARIO RHC6380IN ROSIERES
Filtro al carbón activo
Filtro de carbón activo
Filtro de carbón
Filtro de carbón
Filtro de carbón
Filtro de carbón
Sustitución de lámparas halógenas

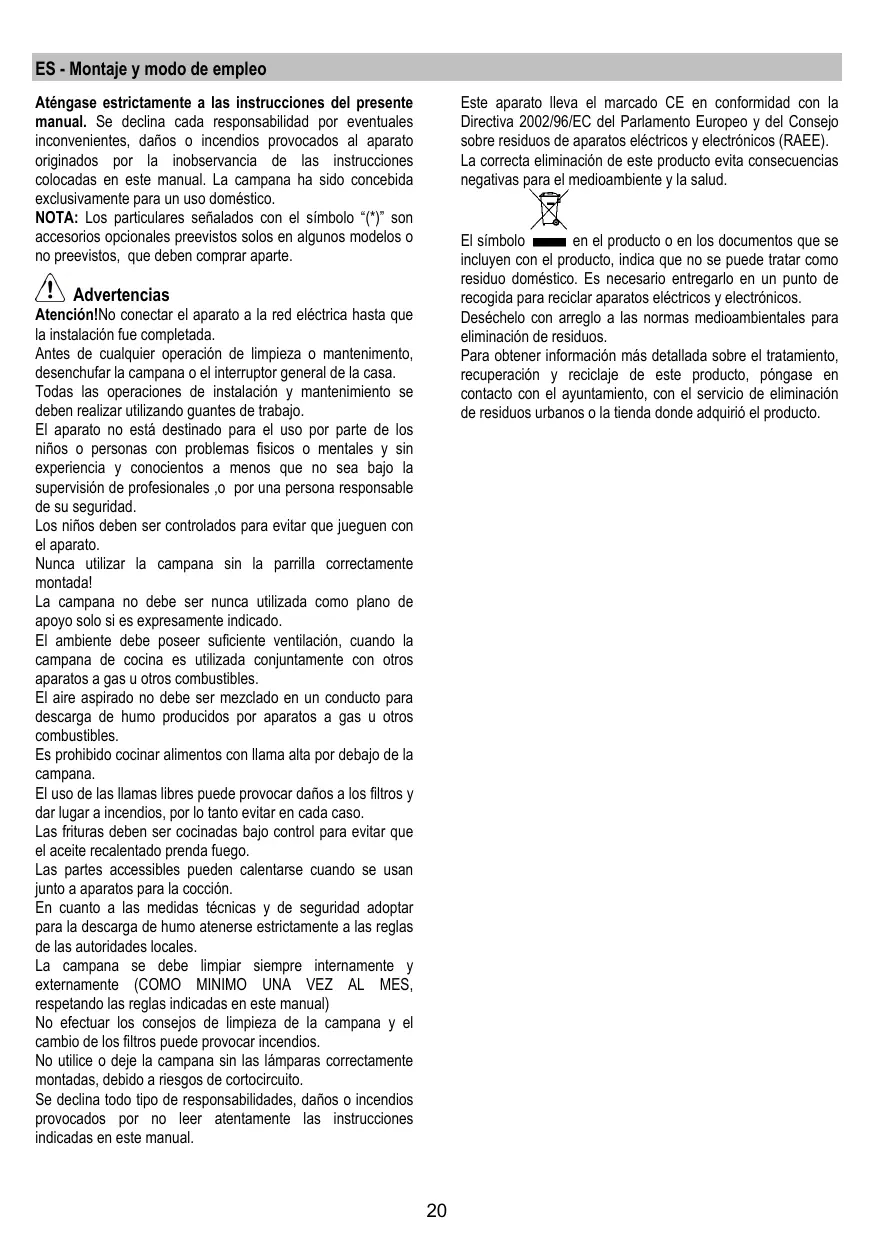

ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales daños, incendios o daños al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana ha sido diseñada exclusivamente para un uso doméstico.
NOTA: Los particulares señalados con el símbolo "(*)" son accesorios opcionales previstos solo en algunos modelos o no previstos, que deben comprarse aparte.
Advertencias
¡Atención! No conectar el aparato a la red eléctrica hasta que la instalación esté completada.
Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocimientos, a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
Los niños deben ser controlados para que no jueguen con el aparato.
¡Nunca utilice la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo, solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.
Está prohibido cocinar alimentos con llama alta por debajo de la campana.
El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto, evítelo en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.
Las partes accesibles pueden calentarse cuando se usan junto con aparatos para la cocción.
En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de humo, aténgase estrictamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre interna y externamente (COMO MÍNIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual).
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilice la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidad por daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Utilización
La campana está diseñada para ser realizada tanto en la forma de extracción como para la forma filtrante de interior.
Versión aspirante
La campana consta de una salida de aire superior B1 y opcionalmente de una salida posterior B2* para la descarga de humos hacia el exterior. Elija la más adecuada y aplique la arandela C adjunta, cierre siempre el orificio inutilizado con la tapa D* adjunta si es necesario.
Nota: en algunos modelos el orificio superior B1 es provisto cerrado: pulse con decisión para desenganchar la parte prefracturada que cierra el agujero de escape y quítela.
No puede ser montada de nuevo en su lugar, lleve a cabo esta operación solo si está seguro del tipo de instalación que debe ser llevada a cabo.
Atención: En algunos modelos el orificio de salida posterior no es accesible en un primer momento ni siquiera quitando la tapa (si ya hubiera sido montado), en este caso quite el trozo de plástico E1 o bien E2 que obstruyen el orificio ayudándose con una pinza y con una cuchilla. Controle que el selector aspirante/filtrante (en el interior de la campana) G esté en posición aspirante (A).
Versión filtrante
En caso de que no fuera posible descargar los humos y los vapores de la cocción hacia el exterior, se puede utilizar la campana en versión filtrante montando un filtro de carbón, los humos y los vapores son reciclados a través de la rejilla anterior situada encima del panel de mandos. Controle que el selector aspirante/filtrante (en el interior de la campana) G esté en posición filtrante (F).
Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada).
Las instrucciones de conexión se proveen con la unidad periférica de aspiración.
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60 cm en el caso de cocinas eléctricas y de 75 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aún después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aún después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado de manera de evitar todo tipo de riesgo.
Montaje
La campana puede ser instalada en el muro o en el fondo del armario pensil; si está incluida, utilice la placa para realizar los orificios a la distancia adecuada, o bien apoye la campana a la pared o en el fondo del armario pensil y señale con el lápiz los orificios que deben realizar.
Sujeción a la pared - Introduzca las escarpias J en los orificios que ha realizado anteriormente y dos tornillos K en los orificios superiores, quite la rejilla y enganche la campana en los dos tornillos, introduzca el tercer tornillo L y apriételos todos.
Sujeción al armario pensil - Sujetar la campana con 4 tornillos M en el interior del armario pensil.
Funcionamiento
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.
Usar la potencia de aspiración mayor en caso de particular concentración de vapores de casa. Aconsejamos de encender la aspiración 5 horas antes de iniciar a cocinar y dejarla encendida por otros 15 minutos aproximadamente.
Abra siempre el recoge vapores N
Si su producto está dotado de válvula de accionamiento eléctrico o mecánico, los botones y/o pulsadores y/o mandos a disposición sirven para controlar las luces y para la apertura y el cierre de la válvula.
Mantenimiento
¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
Atención: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Filtro antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
Si está situado en el interior de una parrilla de soporte, suele ser uno de los siguientes tipos:
El filtro de papel tiene que ser sustituido una vez al mes o si está coloreado en el lado superior, cuando el color trasluce por los orificios de la parrilla.
El filtro metálico tiene que ser limpiado una vez al mes, con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.
Para acceder al filtro de grasas, abra la rejilla con los enganches P y sáquelo de los topes R1 y R2.
El filtro metálico autoportante no tiene rejilla para sujetarlo; para sacarlo, tire de los muelles de desenganche P4 hacia atrás y saque el filtro hacia abajo.
Filtro de carbón activo (solamente para la versión filtrante)
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre después de un tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.
NO puede lavarse ni reciclarse.
Puede ser de diferentes tamaños:
Rectangular S1, S2 o S3:
Montaje (S1 o S2): introduzca la parte posterior T y enganche la anteriormente (U).
Montaje (S3): Quite la tapa W girando 90° los pomos O.
Introduzca la esponja de carbón en su sitio y sujétela girando 90° el pomo O, vuelva a cerrar la tapa.
Realice esta operación al revés para desmontarla.
Encaje a bayoneta: sitúe en el centro tapando la rejilla que protege el motor, teniendo cuidado de que las referencias X1, X2, X3 en el filtro de carbón correspondan con las referencias Y1 o Y2 en el canalizador, gire después en sentido de las agujas del reloj. Si posee una lengüeta Z, acuérdese de levantarla antes un poco.
Sustitución de la lámpara
Desconecte el aparato de la red eléctrica.
¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.
Sustitución de lámparas 40W - Desatornille la lámpara dañada y cámbiela por una lámpara oval incandescente Max 40W E14. Quite la rejilla para acceder al lugar donde se encuentran las lámparas.
Sustitución de lámparas halógenas: extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar. Sostener la lámpara dañada.
Utilizar solo lámparas halógenas de 20W máx. (G4), prestando atención en no tocarlas con las manos. Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.
La coifa NUNCA debe ser utilizada como plano de apoyo.
Para la limpieza use un paño humedecido con detergentes líquidos neutros. Evite el uso de productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
