INSTRUKCJA OBSŁUGI CITYMOWER 18-300 BOSCH

Bosch Power Tools Şebeke fişini tam olarak prize takın Şebeke gerilimini kontrol edin, gerekiyorsa şarj cihazını Bosch elektrikli el aletleri için yetkili bir serviste kontrol ettirin – Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin. Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir. Müşteri servisi ve uygulama danışmanlığı www.bosch-garden.com Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar. Türkçe Bosch Sanayi ve Ticaret A.Ş. Elektrikli El Aletleri Aydınevler Mah. İnönü Cad. No: 20 Küçükyalı Ofis Park A Blok 1 609 92A 5BP | (14.10.2019) 134 | Türkçe 34854 Maltepe-İstanbul Tel.: 444 80 10 Fax: +90 216 432 00 82 E-mail: iletisim@bosch.com.tr www.bosch.com.tr Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: +90 312 3415142 Tel.: +90 312 3410302 Fax: +90 312 3410203 E-mail: bulsanbobinaj@gmail.com Faz Makine Bobinaj Cumhuriyet Mah. Sanayi Sitesi Motor İşleri Bölümü 663 Sk. No:18 Antalya Tel.: +90 242 3465876 Tel.: +90 242 3462885 Fax: +90 242 3341980 E-mail: info@fazmakina.com.tr Körfez Elektrik Karaağaç Mah. Sümerbank Cad. No:18/2 Erzincan Tel.: +90 446 2230959 Fax: +90 446 2240132 E-mail: bilgi@korfezelektrik.com.tr Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey/Gaziantep Tel.: +90 342 2316432 Fax: +90 342 2305871 E-mail: degerisbobinaj@hotmail.com Tek Çözüm Bobinaj Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: +90232 3768074 Fax: +90 232 3768075 E-mail: boschservis@aygem.com.tr Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: +90 232 4571465 Tel.: +90 232 4584480 Fax: +90 232 4573719 E-mail: info@sezmenbobinaj.com.tr 1 609 92A 5BP | (14.10.2019) Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan Kayseri Tel.: +90 352 3364216 Tel.: +90 352 3206241 Fax: +90 352 3206242 E-mail: gunay@ankarali.com.tr Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24/C Samsun Tel.: +90 362 2289090 Fax: +90 362 2289090 E-mail: bpsasalbobinaj@hotmail.com Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com Marmara Elektrik Tersane cd. Zencefil Sok.No:6 Karaköy İstanbul Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com Bağrıaçıklar Oto Elektrik Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu Konya Tel.: +90 332 2354576 Tel.: +90 332 2331952 Fax: +90 332 2363492 E-mail: bagriaciklarotoelektrik@gmail.com Kırgızistan, Moğolistan, Tacikistan, Türkmenistan, Özbekistan TOO “Robert Bosch” Power Tools, Satış Sonrası Servis Muratbaev Cad., 180 050012, Almatı, Kazakistan Servis E-posta: service.pt.ka@bosch.com Resmi İnternet Sitesi: www.bosch.com, www.bosch-pt.com Taşıma Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler aracılığıyla yollamada (örneğin hava yolu veya nakliye şirketi ile yollamada) ambalaj ve etiketlemeye ait özel hükümlere uyulmalıdır. Bu konuda gönderi hazırlanırken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküleri sadece gövdeleri hasarsız durumda gönderin. Açık kontakların üzerini kapatınız ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyiniz. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun. Bosch Power Tools Polski | 135 Tasfiye Bahçe aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu bir biçimde tasfiye edilmek üzere geri dönüşüm merkezine yollanmak zorundadır. Bahçe aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın! Sadece AB üyesi ülkeler için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır. Aküler/Bataryalar: Li-Ion: Lütfen Nakliye bölümündeki uyarı ve açıklamalara uyun. Polski Wskazówki bezpieczeństwa Uwaga! Poniższe wskazówki należy dokładnie przeczytać. Należy zapoznać się z elementami sterującymi i prawidłową obsługą zakupionego produktu. Instrukcję eksploatacji należy zachować i starannie przechowywać w celu dalszego zastosowania. Wyjaśnienie symboli umieszczonych na narzędziu ogrodowym, ładowarce i akumulatorze Ogólna wskazówka ostrzegająca przed potencjalnym zagrożeniem. Przed przystąpieniem do pracy należy przeczytać niniejszą instrukcję eksploatacji. Bosch Power Tools Należy zwrócić uwagę, aby osoby znajdujące się w pobliżu nie zostały skaleczone przez odrzucone wióry bądź inne ciała obce. Ostrzeżenie: Podczas pracy urządzenia należy zachować bezpieczną odległość. Uwaga: Nie dotykać obracających się noży. Noże są bardzo ostre. Istnieje niebezpieczeństwo utraty palców u rąk i nóg. Przed przystąpieniem do wykonywania jakichkolwiek czynności regulacyjnych czy obsługowych, a także w czasie (nawet krótkich) przerw w pracy, należy wyłączyć narzędzie ogrodowe i uruchomić przerywacz obwodu elektrycznego. Nie dotyczy. Nie wolno dotykać żadnego z elementów narzędzia ogrodowego przed ich całkowitym zatrzymaniem się. Noże obracają się jeszcze przez jakiś czas po wyłączeniu silnika narzędzia ogrodowego i mogą spowodować obrażenia. Produktu nie wolno stosować podczas deszczu, ani wystawiać go na działanie deszczu. Należy strzec się przed porażeniem prądem elektrycznym. Nie dotyczy. 1 609 92A 5BP | (14.10.2019) 136 | Polski Ładowarkę należy stosować tylko w suchych pomieszczeniach. Ładowarka wyposażona została w transformator bezpieczeństwa. Do czyszczenia narzędzia ogrodowego nie należy stosować myjek wysokociśnieniowych ani węża ogrodowego. Należy dokładnie kontrolować teren, na którym będzie użyte narzędzie ogrodowe pod kątem zwierząt domowych i dziko żyjących. Podczas użytkowania maszyny istnieje niebezpieczeństwo skaleczenia zwierząt domowych lub dziko żyjących. Skontrolować teren, na którym będzie użyta maszyna i usunąć z niego wszystkie kamienie, patyki, druty, kości oraz wszystkie inne przedmioty. Podczas pracy przy użyciu maszyny należy zwrócić uwagę, czy żadne zwierzęta domowe lub zwierzęta dziko żyjące nie ukryły się w trawie, a także czy nigdzie nie ma zasłoniętych trawą niskich pieńków. Obsługa urządzenia u Niniejszego produktu nie wolno udostępniać do użytkowania dzieciom, a także osobom, które nie zapoznały się z niniejszymi zaleceniami. Należy zasięgnąć informacji, czy w danym kraju istnieją przepisy, ograniczające wiek użytkownika. Nieużywany pro1 609 92A 5BP | (14.10.2019) dukt należy przechowywać w miejscu niedostępnym dla dzieci. u Nie wolno w żadnym wypadku zezwolić na obsługę niniejszego narzędzia ogrodowego dzieciom, osobom ograniczonym fizycznie, czuciowo lub umysłowo, a także udostępnić je osobom z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą, jak również/lub osobom, które nie zapoznały się z niniejszymi zaleceniami. u Dzieci powinny znajdować się pod nadzorem, a produkt zabezpieczony w taki sposób, żeby nie mógł służyć do zabawy. u Nie wolno nigdy użytkować narzędzia ogrodowego, jeżeli w bezpośredniej bliskości znajdują się osoby postronne, w szczególności dzieci lub zwierzęta domowe. u Osoba obsługująca lub użytkująca urządzenie odpowiedzialna jest za wypadki i szkody na osobie i mieniu, wyrządzone innym osobom. u Do pracy nie wolno zakładać otwartego obuwia gumowego ani sandałów. Podczas pracy należy zawsze zakładać stabilne obuwie robocze i długie spodnie. u Przed przystąpieniem do pracy dokładnie zbadać teren, na którym będzie użyte urządzenie i usunąć z niego wszystkie kamienie, gałęzie, druty, kości i inne przedmioty. u Przed każdym przystąpieniem do pracy należy sprawdzić stan techBosch Power Tools Polski | 137 niczny noży, śrub i zespołów tnących pod kątem ich zużycia lub uszkodzenia. Zużyte bądź uszkodzone noże, jak i śruby, przytrzymujące noże należy wymieniać całymi zestawami dla zachowania prawidłowego wyważenia. u Pracować tylko w ciągu dnia lub przy dobrym sztucznym oświetleniu. u Nie należy stosować kosiarki w niekorzystnych warunkach atmosferycznych, w szczególności w przypadku nadciągającej burzy. u W miarę możliwości należy unikać koszenia mokrej trawy. u Podczas pracy należy iść spokojnym krokiem, nie wolno w żadnym wypadku biec. u Nie wolno eksploatować narzędzia ogrodowego, jeżeli urządzenia zabezpieczające i pokrywy są uszkodzone lub gdy zabezpieczenia, takie jak na przykład osłona i/lub pojemnik na trawę, nie są zamontowane. u Dla własnego bezpieczeństwa ważne jest, aby stosować ochronniki słuchu. u Nie należy używać produktu, gdy jest się zmęczonym lub gdy jest się pod wpływem narkotyków, alkoholu lub lekarstw. u Praca na terenach o dużym nachyleniu może być niebezpieczna: − Nie wolno kosić na zbyt stromych zboczach. − Na pochyłych powierzchniach lub wilgotnej trawie należy pracować Bosch Power Tools ostrożnie, aby nie stracić równowagi. − Urządzenie prowadzić należy tylko w poprzek zbocza, nigdy nie należy kosić pod górę lub w dół zbocza. − Zachować szczególną ostrożność podczas nawrotów (zmianie kierunku) przy pracy na zboczach. u Cofając się z narzędziem ogrodowym lub ciągnąc je, należy zachować szczególną ostrożność. u Podczas pracy narzędzie ogrodowe należy przesuwać zawsze do przodu, nie wolno nigdy ciągnąć je do siebie. u Narzędzia ogrodowego nie wolno przechylać (w celu transportu), przeprowadzać go przez powierzchnie nie pokryte trawą, a także transportować na miejsce pracy i z powrotem, przed całkowitym zatrzymaniem się noży. u Uruchamiając narzędzie ogrodowe lub włączając silnik, nie wolno go przechylać. u Włączyć narzędzie ogrodowe zgodnie ze wskazówkami zawartymi w instrukcji obsługi, zwracając przy tym uwagę, by stopy znajdowały się w dostatecznej odległości od obracających się elementów. u Zachować bezpieczną odległość dłoni i stóp od obracających się elementów maszyny. u Podczas pracy należy zawsze stawać poza zasięgiem materiału wyrzucanego przez narzędzie ogrodowe. 1 609 92A 5BP | (14.10.2019) 138 | Polski Nie podnosić i nie przenosić narzędzia ogrodowego z pracującym silnikiem. u Narzędzie ogrodowe należy przechowywać w taki sposób, aby stało ono wszystkimi czterema kołami na podłożu. u Narzędzie ogrodowe można podnosić jedynie za przewidziany do tego celu uchwyt. Uchwyt należy traktować z dużą ostrożnością. u Nie wolno w żaden sposób modyfikować produktu. Niedopuszczalne przeróbki mogą wpłynąć na obniżenie bezpieczeństwa produktu, a także zwiększyć szumy i wibracje.

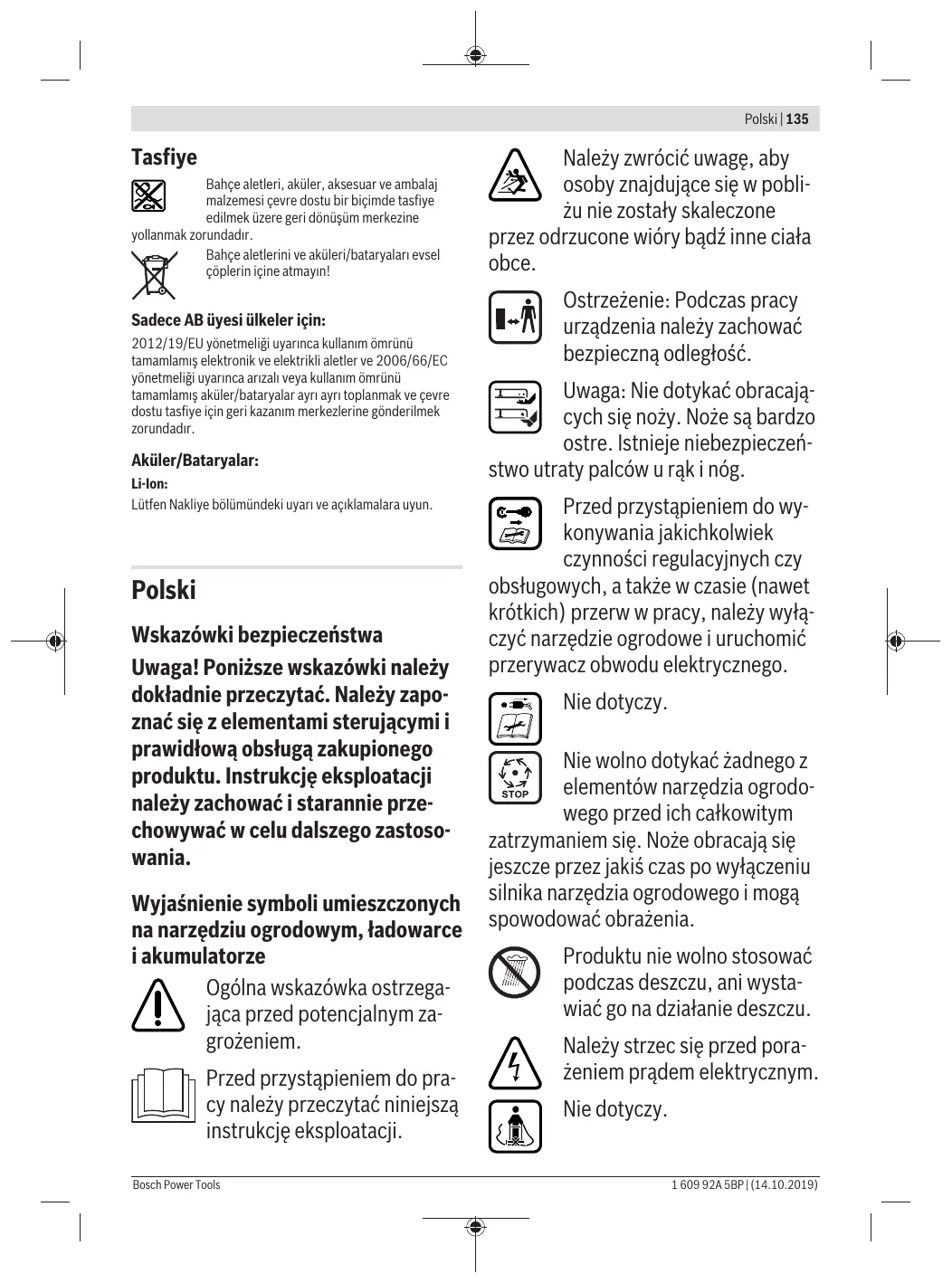

Zbieranie liści Nóż jest uformowany w taki sposób, aby ułatwić zbieranie opadłych liści z trawnika. Aby wykorzystać tę funkcję w pełni, należy przestrzegać następujących zaleceń: – Liście należy zbierać tylko po uprzednim ustawieniu maksymalnej wysokości cięcia. – Liście należy zbierać tylko z trawnika. – Przed przystąpieniem do pracy należy skontrolować przestrzeń i zwrócić uwagę, aby ludzie, zwierzęta, przedmioty szklane i auta znajdowały się w odpowiedniej odległości. 1 609 92A 5BP | (14.10.2019) Zwalnianie przerywacza obwodu elektrycznego – Zawsze, przed oddaleniem się od narzędzia ogrodowego. – Przed przystąpieniem do usuwania materiału blokującego. – Przed kontrolą funkcjonowania, czyszczeniem, a także przed przystąpieniem do wszelkich prac obsługowych przy narzędziu ogrodowym. – Po zderzeniu z twardym przedmiotem. Natychmiast sprawdzić, czy narzędzie ogrodowe nie zostało uszkodzone, a w przypadku stwierdzenia uszkodzenia narzędzie należy oddać do naprawy. – Gdy narzędzie ogrodowe zaczyna wibrować w nietypowy sposób (natychmiast zbadać tego przyczynę). Konserwacja u Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe. u Aby zagwarantować bezpieczną pracę z produktem, należy regularnie kontrolować, czy wszystkie nakrętki, trzpienie i śruby są mocno dokręcone. u Regularnie sprawdzać stan pojemnika na trawę, a także stopień jego zużycia i ewentualnych uszkodzeń. u W trosce o własne bezpieczeństwo należy zawsze przeprowadzać wizualną kontrolę produktui w razie poBosch Power Tools Polski | 139 trzeby wymieniać zużyte lub uszkodzone części. u Należy używać wyłącznie noży przewidzianych dla danego narzędzia ogrodowego. u Upewnić się, czy części zamienne zostały wyprodukowane przez firmę Bosch. u Przed przystąpieniem do przechowywania należy się upewnić, że produkt jest czysty i wolny od resztek odpadów ogrodowych. W razie potrzeby należy oczyścić go suchą szczotką. Wskazówki bezpieczeństwa i zalecenia dotyczące optymalnego obchodzenia się z akumulatorem Przed wstawieniem akumulatora należy upewnić się, że narzędzie ogrodowe jest wyłączone, a przerywacz obwodu elektrycznego zwolniony. Umieszczanie akumulatora we włączonym narzędziu ogrodowym może stać się przyczyną wypadków. u Należy stosować wyłącznie akumulatory firmy Bosch, które zostały przewidziane dla danego narzędzia ogrodowego. Zastosowanie akumulatorów innego typu może może być przyczyną obrażeń oraz pożaru. u Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. Akumulator należy chronić przed wysokimi temperaturami (np. przed stałym nasłonecznieniem), ogniem, wodą oraz wilgocią. Istnieje zagrożenie wybuchem.

Nieużytkowany akumulator należy trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub oraz innych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie styków akumulatora może spowodować oparzenia lub wywołać pożar. u Uszkodzenie akumulatora lub zastosowanie go w sposób niezgodny z przeznaczeniem może doprowadzić do wystąpienia niebezpiecznych oparów. Należy zadbać o dopływ świeżego powietrza, a w razie wystąpienia dolegliwości skonsultować się z lekarzem. Opary mogą uszkodzić drogi oddechowe. u Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.

Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania. Nie należy doprowadzać do zwarcia akumulatora. Istnieje niebezpieczeństwo wybuchu. Akumulator należy chronić przed wilgocią i kontaktem z wodą. Narzędzie ogrodowe oraz akumulator należy przechowywać w zakresie temperatur pomiędzy 20 °C i 50 °C. Akumulatora nie należy na przykład pozostawiać latem w samochodzie. Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka. Wskazówki bezpieczeństwa dla ładowarek Należy przeczytać wszystkie wskazówki bezpieczeństwa oraz instrukcje. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa, instrukcji i zaleceń mogą doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Należy starannie przechowywać wszystkie instrukcje i wskazówki bezpieczeństwa dla dalszego zastosowania. Ładowarkę wolno używać tylko wtedy, gdy jest się w stanie w pełni ocenić jej wszystkie funkcje, wykonywać na niej bez ograniczeń wszystkie czynności lub, gdy uprzednio uzyskało się odpowiednie instrukcje. Nie wolno w żadnym wypadku zezwolić na obsługę niniejszej ładowarki dzieciom, osobom ograniczonym fizycznie, czuciowo lub umysłowo, a także udostępniać jej osobom z niewystarczającym doświadczeniem i/ lub niedostateczną wiedzą, jak również/lub osobom, które nie zapoznały się z niniejszymi zaleceniami. Należy zasięgnąć informacji, czy w danym kraju istnieją przepisy, ograniczające wiek użytkownika podobnych narzędzi. u Dzieci powinny znajdować się pod nadzorem. Tylko w ten sposób można zagwarantować, że nie będą się one bawiły ładowarką.

Ładować wolno wyłącznie akumulatory litowo-jonowe firmy Bosch o pojemności nie mniejszej niż 2,0 Ah (od 10 ogniw). Napięcie akumulatora musi być dostosowane do napięcia ładowania w ładowarce. Nie wolno ładować jednorazowych baterii, ani akumulatorów nie przeznaczonych do ładowania. Może zaistnieć zagrożenie pożarem lub wybuchem. Chronić ładowarkę przed deszczem i wilgocią. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia prądem. Ładowarkę należy utrzymywać w czystości. Zanieczyszczenia mogą spowodować porażenie prądem elektrycznym. Przed każdym użytkowaniem należy skontrolować ładowarkę, przewód i wtyczkę. W razie stwierdzenia uszkodzeń nie wolno użytkować ładowarki. Nie wolno samodzielnie otwierać ładowarki, a naprawę tego urządzenia należy zlecać jedynie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Uszkodzone ładowarki, przewody i wtyczki zwiększają ryzyko porażenia prądem. Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia itp.) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru. Nie wolno zasłaniać szczelin wentylacyjnych ładowarki. Ładowarka może się przegrzać i przestać funkcjonować prawidłowo. Aby zwiększyć bezpieczeństwo pracy zaleca się stosowanie wyłącznika różnicowoprądowego o prądzie różnicowym, nie większym niż 30 mA. Wyłącznik różnicowo-prądowy należy kontrolować przed każdym użyciem. Symbole Następujące symbole mają istotne znaczenie podczas czytania i zrozumienia instrukcji eksploatacji. Należy zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli ułatwi lepsze i bezpieczniejsze użytkowanie produktu. Symbol Znaczenie Kierunek ruchu Kierunek reakcji Należy nosić rękawice ochronne Masa Włączanie Wyłączanie Dozwolone czynności Zabronione czynności CLICK! Słyszalny dźwięk Osprzęt dodatkowy/części zamienne Użycie zgodne z przeznaczeniem Narzędzie ogrodowe przeznaczone jest do koszenia trawników w prywatnym zakresie. Narzędzie ogrodowe nie zostało przewidziane do cięcia żywopłotu, przycinania krawędzi trawnika, rozdrabniania itp. Narzędzie ogrodowe przewidziane jest do koszenia trawy na poziomie podłoża. Dane techniczne Kosiarka Universal Rotak 36-550 Numer katalogowy Napięcie znamionowe Universal Rotak 36-555 Universal Rotak 36-560 Universal Rotak 36-590 Universal Rotak 36-670 3 600 HB9 505 3 600 HB9 508 3 600 HB9 506 3 600 HB9 509 3 600 HB9 507 3 600 HB9 573 3 600 HB9 574

Szerokość obudowy noża

Numer seryjny zob. tabliczka znamionowa na narzędziu ogrodowym dopuszczalna temperatura otoczenia – podczas ładowania

+5 … +50 +5 … +50 +5 … +50 +5 … +50 +5 … +50 – podczas przechowywania

Napięcie znamionowe Numer katalogowy/pojemność Liczba ogniw akumulatora – 1 607 A35 058

Wszystkie wartości występujące w niniejszej instrukcji pomierzono poniżej lub na wysokości 2000 metrów nad poziomem morza. Ładowarka Numer katalogowy Prąd ładowania AL 3620 CV AL 36V-20

2,0 2,0 Czas ładowania (przy rozładowanym akumulatorze) – Akumulator 2,0 Ah min

0,55 0,55 / II / II Ciężar odpowiednio do EPTA‑Procedure 01:2014 Klasa ochrony Bosch Power Tools 1 609 92A 5BP | (14.10.2019) 142 | Polski Informacja na temat hałasu i wibracji Universal Rotak 36-550 Universal Rotak 36-555 Universal Rotak 36-560 Universal Rotak 36-590 Universal Rotak 36-670 3 600 HB9 505 3 600 HB9 508 3 600 HB9 506 3 600 HB9 509 3 600 HB9 507 3 600 HB9 573 3 600 HB9 574 Wartości emisji hałasu zostały określone zgodnie z normą EN 60335-2-77 Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: – Poziom ciśnienia akustycznego dB(A)

– Poziom natężenia dźwięku dB(A)

= 2,0 = 2,0 = 2,0 = 2,0 = 2,0 – Błąd pomiaru K Wartości łączne drgań ah (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60335-2-77 – Wartość emisji drgań ah m/s2 < 2,5 < 2,5 < 2,5 < 2,5 < 2,5 – Błąd pomiaru K m/s2 =1,5 =1,5 =1,5 =1,5 =1,5 Montaż i praca Planowane działanie Uruchomienie urządzenia Rysu- Strona nek Zakres dostawyA)

Montaż/demontaż pojemnika na trawę

Ustawianie wysokości cięcia

Włożenie akumulatora

Eksploatacja - podłączyć przerywacz obwodu elektrycznego - włączyć - kosić - wyłączyć - usunąć przerywacz obwodu elektrycznego

Wyjmowanie akumulatora

Wskazówka "koszenie"

Konserwacja/wymiana ostrzy

Ustalanie wysokości pracy Wskaźnik stanu napełnienia: Pojemnik na trawę pusty/pełny Uwaga! Przed przystąpieniem do regulacji i czyszczenia narzędzia ogrodowego, należy zwolnić przerywacz obwodu elektrycznego i wyjąć z narzędzia akumulator. Powyższe dotyczy również przypadków, gdy przewód przełączeniowy jest przecięty, uszkodzony lub splątany. u Po wyłączeniu narzędzia ogrodowego noże tnące obracają się jeszcze przez parę sekund. u Ostrożnie: Nie dotykać obracającego się noża.

Ładowanie akumulatora A) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu. 1 609 92A 5BP | (14.10.2019) Dla własnego bezpieczeństwa Akumulator wyposażony został w czujnik temperatury, który dopuszcza ładowanie tylko w zakresie temperatur, leżącym między 0 °C i 35 °C. W ten sposób zagwarantowana jest długa żywotność akumulatora. Wskazówka: Akumulator dostarczany jest w stanie częściowo naładowanym. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowarce. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora. Dzięki systemowi elektronicznej ochrony ogniw „Electronic Cell Protection (ECP)“ akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. Przy rozładowanym akumulatorze następuje wyłączenie narzędzia przez układ ochronny: Narzędzie ogrodowe przestaje działać. Bosch Power Tools Polski | 143 Po automatycznym wyłączeniu narzędzia nie naciskać ponownie włącznika. Można by w ten sposób uszkodzić akumulator. Należy przestrzegać wskazówek dotyczących likwidacji akumulatorów. Montaż/demontaż akumulatora Wskazówka: Zastosowanie nieodpowiednich akumulatorów może spowodować zakłócenia w pracy lub uszkodzenie narzędzia. Włożyć naładowany akumulator. Upewnić się, czy akumulator jest dobrze osadzony. Aby wyjąć akumulator z narzędzia, należy wcisnąć przycisk odblokowujący, a następnie wyciągnąć akumulator. Ładowanie Proces ładowania rozpoczyna się z chwilą włożenia wtyczki sieciowej do gniazda oraz umieszczenia akumulatora w ładowarce . Inteligentny proces ładowania pozwala na automatyczne rozpoznawanie stanu naładowania akumulatora i optymalny dobór prądu ładowania, uzależniony od temperatury i napięcia akumulatora. Ma to wpływ na przedłużenie żywotności akumulatora, a poza tym akumulator będzie stale całkowicie naładowany przez cały czas przechowywania w ładowarce. Znaczenie wskazań na ładowarce (AL 3620 CV/ AL 3640 CV/AL 36V-20) Temperatura akumulatora nie sięgająca 0 C lub przekraczająca 45 C Światło ciągłe czerwonego wskaźnika ładowania akumulatora informuje o tym, że temperatura akumulatora znajduje się poza dopuszczalnym zakresem temperatur ładowania, zob. rozdział „Dane techniczne“. Po osiągnięciu dopuszczalnego zakresu temperatur, ładowarka przechodzi automatycznie w tryb szybkiego ładowania. Jeżeli temperatura akumulatora znajduje się poza dopuszczalnym zakresem temperatur, po włożeniu akumulatora do ładowarki zapala się czerwona dioda LED. Ładowanie nie jest możliwe Każde inne zakłócenie procesu ładowania sygnalizowane jest miganiem czerwonego wskaźnika LED. Niemożliwe jest rozpoczęcie procesu ładowania; akumulator nie daje się naładować (zob. rozdział "Lokalizacja usterek"). Wskazówki dotyczące ładowania Ładowanie ciągłe akumulatora, jak również kilka następujących bezpośrednio po sobie cykli ładowania, może spowodować nagrzanie się ładowarki. Jest to zjawisko normalne i nie świadczy o żadnej wadzie technicznej urządzenia. Wyraźnie skrócony czas użytkowania akumulatora po naładowaniu świadczy o tym, że akumulator jest zużyty i trzeba go wymienić. Należy przestrzegać wskazówek dotyczących usuwania odpadów. Szybkie ładowanie Proces szybkiego ładowania sygnalizowany jest miganiem zielonego wskaźnika naładowania akumulatora. Wskaźnik na akumulatorze: Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora. Wskazówka: Szybkie ładowanie jest możliwe tylko wtedy, gdy temperatura akumulatora znajduje się w dopuszczalnym zakresie temperatur, zob. rozdział „Dante techniczne“. Chłodzenie akumulatora (Active Air Cooling) Wbudowany do ładowarki sterownik chłodzenia ma za zadanie nadzorowanie temperatury ładowanego akumulatora. Jeżeli temperatura akumulatora przekracza 30 C, akumulator schładzany jest wentylatorem do optymalnej temperatury. Włączony wentylator wydaje charakterystyczny dźwięk. Jeżeli wentylator nie działa, oznacza to, że temperatura akumulatora znajduje się poza dopuszczalnym zakresem, lub że wentylator jest uszkodzony. W tym wypadku czas ładowania akumulatora przedłuża się. Akumulator jest naładowany Ciągłe zielone światło wskaźnika LED oznacza całkowite naładowanie akumulatora. Dodatkowo rozlega się na okres ok. 2 sekund sygnał dźwiękowy, akustycznie informujący o całkowitym naładowaniu akumulatora. Po zakończeniu ładowania akumulator można wyjąć i rozpocząć natychmiastowe użytkowanie. Podczas pracy bez akumulatora, światło ciągłe wskaźnika sygnalizuje dopływ prądu do ładowarki (wtyczka znajduje się w gniazdku sieciowym) i jej gotowość do eksploatacji. Akumulator wyposażony jest w specjalny wskaźnik, ukazujący stan naładowania akumulatora. Wskaźnik naładowania akumulatora składa się z 3 zielonych diod LED. Aby dokonać aktywacji wskaźnika naładowania akumulatora należy go dotknąć. Po ok. 5 sekundach wskaźnik naładowania akumulatora wygasa samoczynnie. Stan naładowania akumulatora można skontrolować także po wyjęciu akumulatora. Bosch Power Tools Wskazówki robocze Wskaźnik stanu naładowania akumulatora Dioda LED Pojemność akumulatora 3 zielone diody LED świecą się światłem ciągłym ≥ 2/3 1 609 92A 5BP | (14.10.2019) 144 | Polski Dioda LED Pojemność akumulatora 2 zielone diody LED świecą się światłem ciągłym ≥ 1/3 1 zielone diody LED świecą się światłem ciągłym ≥ 1/3 1 zielona dioda LED miga Rezerwa Jeżeli po naciśnięciu przycisku żadna dioda LED się nie świeci, oznacza to, że akumulator jest uszkodzony i należy go wymienić. Ze względu na bezpieczeństwo odczyt stanu naładowania akumulatora możliwy jest tylko przy wyłączonym narzędziu ogrodowym. Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora. Wskazanie czujnika temperatury akumulatora Czerwona dioda LED, znajdująca się na czujniku temperatury sygnalizuje, że akumulator lub układ elektroniczny narzędzia ogrodowego (przy włożonym akumulatorze) znajduje się poza granicami optymalnego zakresu temperatur. W takim przypadku narzędzie ogrodowe przestaje pracować, lub pracuje ze zmniejszoną wydajnością. Czujnik temperatury akumulatora Czerwona dioda LED miga, gdy wciskany jest przycisk lub podczas włączania/wyłączania (przy włożonym akumulatorze): Akumulator znajduje się poza granicami dopuszczalnego zakresu temperatur. Jeżeli temperatura akumulatora przekroczy 70 °C, akumulator wyłączy się i pozostanie wyłączony do momentu, aż jego temperatura ponownie znajdzie się w granicach dopuszczalnego zakresu. Czujnik temperatury układu elektronicznego narzędzia ogrodowego Czerwona dioda LED świeci się przy wciśniętym włączniku/ wyłączniku światłem ciągłym: Temperatura układu elektronicznego narzędzia ogrodowego spadła poniżej 5°C lub przekroczyła 75°C. Jeżeli temperatura przekroczy 90 °C, układ elektroniczny narzędzia ogrodowego wyłączy się i pozostanie wyłączony, aż jego temperatura ponownie znajdzie się w granicach dopuszczalnego zakresu. Wydajność cięcia (czas pracy akumulatora) Wydajność cięcia (czas pracy akumulatora) uzależniona jest od właściwości trawnika, np. do gęstości trawy, wilgotności, wysokości jak również od ustawionej wysokości cięcia. Częste włączanie i wyłączanie narzędzia ogrodowego podczas koszenia również redukuje wydajność cięcia (czas pracy akumulatora). Aby zoptymalizować wydajność cięcia (czas pracy akumulatora), zaleca się często kosić trawnik, ustawiać dużą wysokość cięcia i nie iść w zbyt szybkim tempie. Niżej przedstawiony przykład ukazuje związek między wysokością cięcia i wydajnością cięcia w odniesieniu do wszystkich trzech akumulatorów. Warunki cięcia 6cm 4cm Rzadka, sucha trawa Wydajność cięcia Akumulator 2,0 Ah do 250 m2 Akumulator 4,0 Ah do 500 m2 Akumulator 6,0 Ah do 750 m2 Aby przedłużyć czas pracy, można nabyć dodatkowy akumulator w autoryzowanym punkcie serwisowym narzędzi ogrodowych firmy Bosch. Lokalizacja usterek Symptom Możliwa przyczyna Brak rozruchu silnika Nastąpiło uszkodzenie wewnętrznego okablowa- Należy skontaktować się z punktem serwisowym nia narzędzia ogrodowego Bosch Rozwiązanie Rozładowany akumulator Naładować akumulator Akumulator za zimny/za gorący Przywrócić prawidłową temperaturę akumulatora (ogrzać/ochłodzić) Zbyt wysoka trawa Maks. dopuszczalna wysokość trawy wynosi 30 cm przy najwyżej ustawionej wysokości cięcia Zadziałał wyłącznik przeciwprzeciążeniowy silni- Doprowadzić do ochłodzenia silnika i ustawić wyższą wysokość cięcia 1 609 92A 5BP | (14.10.2019) Bosch Power Tools Polski | 145 Symptom Możliwa przyczyna Rozwiązanie Przerywacz obwodu elektrycznego zamontowany Skorygować położenie został niewłaściwie Narzędzie ogrodowe pracuje z przerwami Nastąpiło uszkodzenie wewnętrznego okablowa- Należy skontaktować się z punktem serwisowym nia narzędzia ogrodowego Bosch Zadziałał wyłącznik przeciwprzeciążeniowy silni- Doprowadzić do ochłodzenia silnika i ustawić wyższą wysokość cięcia Narzędzie ogrodowe pozostawia nierównomiernie skoszoną trawę i/lub silnik pracuje ciężko Za nisko ustawiona wysokość cięcia Zwiększyć wysokość cięcia Tępy nóż Wymienić nóż (zob. rys. J) Możliwość zablokowania maszyny wyrzucanym materiałem Wyłączyć narzędzie ogrodowe i zwolnić przerywacz obwodu elektrycznego Skontrolować spód narzędzia ogrodowego i w razie potrzeby oczyścić (koniecznie stosować rękawice ochronne) Nóż został odwrotnie zamontowany Właściwie osadzić nóż Po włączeniu narzędzia Nóż zablokowany trawą ogrodowego, nóż nie obraca się Wyłączyć narzędzie ogrodowe i zwolnić przerywacz obwodu elektrycznego Usunąć zablokowany materiał (zawsze stosować rękawice ogrodowe) Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (27 Nm) Silne wibracje/dźwięki Niedokręcona śruba/nakrętka noża Dokręcić śrubę/nakrętkę noża (27 Nm) Uszkodzony nóż Wymienić nóż (zob. rys. J) Akumulator i ładowarka Symptomy Możliwa przyczyna Rozwiązanie Czerwony wskaźnik na- Akumulator nie został (właściwie) umieszczony ładowania akumulatora we wnęce miga Styki akumulatora są zabrudzone Ładowanie nie jest możliwe Akumulator jest uszkodzony Umieścić akumulator prawidłowo na ładowarce Wyczyścić styki akumulatora, np. przez wielokrotne włożenie i wyjęcie akumulatora. W razie niepowodzenia akumulator wymienić na nowy Wymienić akumulator na nowy Wskaźnik ładowania na Wtyczka ładowarki nie/niewłaściwie podłączona Wsadzić wtyczkę (całkowicie) do gniazdka ładowarce nie świeci do sieci się Gniazdko, przewód sieciowy lub ładowarka są Sprawdzić napięcie sieci, ładowarkę, a w razie uszkodzone potrzeb zlecić kontrolę w autoryzowanym punkcie serwisowym elektronarzędzi firmy Bosch Konserwacja i serwis Pielęgnacja akumulatora Uwaga! Przed przystąpieniem do regulacji i czyszczenia narzędzia ogrodowego, należy zwolnić przerywacz obwodu elektrycznego i wyjąć z narzędzia akumulator, jak również zdemontować worek na trawę. u Podczas wykonywania prac obsługowych w pobliżu ostrych noży, należy zawsze nosić rękawice ogrodowe. Aby zapewnić optymalne wykorzystanie akumulatora, należy przestrzegać następujących wskazówek i zaleceń: – Akumulator należy chronić przed wilgocią i kontaktem z wodą.

Alegerea accesoriilor

2000/14/WE: pomierzony poziom mocy akustycznej 88 dB(A), niepewność K = 2,0 dB, gwarantowany poziom mocy akustycznej 88 dB(A) Procedura oceny zgodności zgodnie z załącznikiem VI. Kategoria produktów: 32 Jednostka certyfikująca: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344 Dokumentacja techniczna: *
