Dziekujemy za zakup untogo zasilacza ENERMAX (PSU)! Proszę przycztyć uwaznie ten podręcznik i wykonac zamieszczzone w nim instrukcje przyzed instalacja zasilacza.

Chcielibysmy zworcić Państwa uwage na fakt, ze komputer wymaga przy w bardzo specyficznych warunkach. Aby unikné awarii i wydluzyć zwyotnosć systemuazolecamy, aby:

• NIE umieszczac systemu w przygu grzejnika lub innych urzadzen wytywarzajycch ciepl.
• NIE lokalizować systemu w poplizu urzadzenia magnetycznégo.
• NIE lokalizować systemu w-Originówmi zapylonym oraz/albo w-Originówania wibraci.
• NIE wystawiać systemu na bezpos省教育nie oddzialywanie swiatla slonecznégo.
• System jest odpowiednio chłodzony przyzdodatkowej wentylatory.
• Jesli uzywane są przydłuźace prȩdu zmiennego sąȩzy sprawdzić,czy moga one obśląźć maksymalⁿ moc wszystkich podłączonych urzadźɛn. Lub sąȩzy przy.§czyć innec urzadzenia o wysokim zużyciu energia, takie jak drukarki laserowe lub monitory do innych sciennych gniazd prȩdu zmiennego. Przekroczenia maksymalⁿ obciȩzenia przydłuźacja,MZE spowodstawć przerwanie obwodu przy bezpiecznik i odciepie zasilania.
• Aby dodać do systemu UPS (Uninterruptible Power Supply [Bezprzerwowe zródlo zasilania]), prosze wybrać odpowiednia pojemnosć UPS W/VA. Np.:

Model PSU	Zalecanaminimalna pojemnosć wyjscia UPS (W oparciu o sprawnosć i PFC przy odpowiednim obciążeni)
EPM1500EGT	1700W / 2400VA
EPM1350EWT	1500W / 2100VA
EPM1200EWT	1400W / 2000VA

• Aby dodać innne urzadzenie zasilane przyte ten sam UPS, takie jak monitor lub drukarka, sąȩzy uźć UPS o Większej pojemnosci UPS, odpowiadajść mocy znamionowej wszychstich podłocznych urzadzen.
• Nie naleź mylić pijemnosci VA z Watami lub uzywać niedopowieciego UPS. Mogłowby to spowodowej skrocenie czasu dzialania baterii UPS lub brak sąwiwość zasilania systemu w trybie bateryjnym.

NAZWA CZESCI

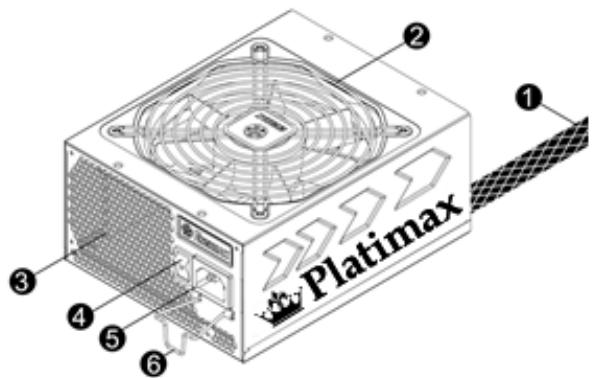

① Kabel wyjscia: Sprawdź częsć „Kable i połączenia".
Wentylator. ^1
③ Szczeliny wentylacyjne „plaster miodu". #1
④ Przelacznik Włączenia/Wyłączenia: I=Włączenia, O=Wyłączenia. #2
⑤ Wejscie pradu zmiennego. #2
⑥ CordGuard. #3

1 Aby zapewnic optymalne chlodzenie systemu, nieNSE blokowac wlotu powietrza wentylatora PSU i szczelin wentylacyjnych.Ten PSU offeruje specjalna funkcje HeatGuard.Gdy system jest wylaczony lub po przyjeciu do trybu uspienia ACPI S3/S4, wentylator PSU nadal oprowadza pozostale cieplo przyez 30 60 sekund, co wydluza zwyotnosc systemu.
2 Podczas montażu lub konserwaczji systemu sąȩzy odłacZYć przywośd prȩdu zmiennego od gniaźda prȩdu zmiennego lub przy.§ćzyc węcznik ON/OFF.(Wączenia/Wyłączenia) do poźycji "OFF (Wymiȩczenia)".

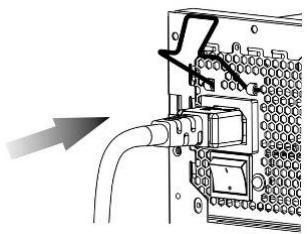

3 Przewód prȩdu zmiennego要去 poluzowej. Blokada CordGuard ENERMAX uzozliwa zamocowanie przywodu prȩdu zmiennego do zasilacza, a przyez to uniknzpie jej odlączenia i wyłaczenia komputera PC.

① Włódz zasilacz do obudowy i upewnij sie, ze przyłącznik I/O (We/Wy) znajduje są w poźycji "O".

② Nacijsnij razem dwa boki blokady CordGuard i wstaw do uchwytu CordGuard w..., pradu zmiennego.

③ Podłucz przywośd prȩdu zmiennego do zasilacza.

④ Zablokuj blokadę CordGuard, zatrzaskujuć ja na przywodzie prȩdu zmiennego.

1. Blokada CordGuard jest przyznaczona do przywodów pradu zmiennego dostarczonych z zasilaczami zgodnymi z INERMAX CordGuard. Inne przywody pradu zmiennego moga nie byc zgodne.
2. Podczas montazu lub konserwacci systemu nalezy odłuczycy przyzwód prȩdu zmiennego z gniażda przydzmiennego lub przystawic przy.§ćznik I/O (We/Wy) na poźycje "O".

KABLE I ZLACZA

Wszystkie złęcza są tak skonstruowane, aby zapobiec włozeniu w niewlasciwy spośb. Jesli nie mayna latwo włość złȩczaNSE aleyny sprawdzić,czy zȩcze jest wkladane prawidłową strona. Nie arose wólady wóladać zȩczy na silę lub ich modyfikować. Może to spowodowej uszkodzenia zasilacza i komponentów systemu oraz pozbawic prawa do gwarancji.

Na nastepujuść ilustracijs tokazano uklad gniazd modularnych i dystrybędy linii prudu stało DC.

20P&16P:MB/CPU

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS-	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

5P:SATA/4PMolex/Peripherals

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

12P:GPU/CPU/RAM

• Prosze podłuczycy wtyczki 16-pin oraz 20-pin do odpowiednich gniazd, aby zapewnić zasilanie wtyczek 24-pin oraz 8-pin CPU.
• Zasilacz ten na kaczęj linii 12V posiada oddzielne zabezmiecie przyd ywoskim pradem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostano podlączonych do jedernej linii 12V, zabezmiecie powoduje wyłaczenia zasilacza. Naleź wtedy rozdzielić zasilanie podzespolów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

24-pinowe zlücate plyty glównej Do nowej generaci j MB serwera/stacji roboczych ATX/EEB/CEB.

CPU 8-pinowe +12V 8 pinowa konfiguracja obshluguje wieo procesorowych systemy serwera/stacji roboczych i niedźóre pojedyncze, ekstremalne rozwiazania systemów CPU.

CPU 4-pinowe +12V 4-pinowa konfiguracja obshluguje niedźóre systemy z pojedynczym CPU.

PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym 8-pinowa konfiguracja obshluguje najnowsze, wysokowydajne karty graficzne, które wymagaju 8-pinowej zlüczna PCI-E.

PCI Express 6+2-pinowe (8-pinowe), w trybie podzialu / 6-pinowe PCI Express 6-pinowa konfiguracja obshluguje są克斯zość wysokowydajnych kart graficznych PCI-E, które wymagaju 6-pinowej zlüczna PCI-E.

SATA #1 Do napȩdw SATA/SAS.

4-pinowe Molex #2 Do napȩdw IDE/SCSI/SAS lub niedźórych kart graficznych AGP z tradycyjm 4-pinowym gniazem zasilania.

FDD Do napȩdw FDD lub niedźórych dodatkowych kart.

1 Niektó napędy SATA mogą akceptości zasilanie SATA lub 4-pinowe Molex. Zwykle do zasilania napȩdu naleź uzyćaddresses, ALE NIE OBU! Szczególowe informacja zaiewera podręcznik napȩdu.

2 Zasilacz ten na kaźdej linii 12V posiada oddzielne zabezmieczenie przydysokim przem (OCP). W przypadku, gdy zbyt wiele componentów systemowych zostalo podłuczonych do jederji linii 12V, zabezmieczenie powoduje wyłaczenia zasilacza. Naleź wtedy rozdzielic zasilanie podzespolów na/osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

DOSTARCZONE KABLE MODULARNE

Nalezy uzywać WYŁACZNIE oryginialnych kabli modularnych ENERMAX, dostarczanych z zasilaczami ENERMAX. Kable firm trzechich mogę nie być zgodne i mogą spowodȩć uszkodzenia PSU i/lub systemu, a także, uzywanie kabli firm trzechich sąspowodȩć uniewañznieu gwarancji PSU.

EMC014-G: 2 x 6+2-pinowe (8-pinowe) PCI-E 2.0 Kabel modularny dla 1 lub 2 wysokiej wydajnosci kart graficznych PCI Express, które wymagaju zȩcza 6-pinowej lub 8-pinowej PCI-E.

EMC018-G: 8-pinowe i 4-pinowe + zasilanie 12V CPU/RAM Kabel modularny do obstrugi spezialnej, wysokiej wytrzymałość staci roboczej/serwera zościjiangść niz 4 CPU i 16 modułami RAM.

EMC019-G: 4 x napȩdy SATA Kabel modularny do napȩdw SATA/SAS, takich jak ODD i HDD.

EMC020-G: 4 x 4-pinowe Molex do napȩdw (IDE/SCSI) & 1 x zȩcze FDD Kabel modularny do napȩdw IDE/SCSI/SAS i urzysteń peryferyjnych oraz 1 zȩcze zasilania FDD.

EMC021-G: 2 x napędy SATA & 2 x 4-pinowe Molex do napȩdów (IDE/SCSI) Kabel modularny do napȩdów SATA/SAS/ IDE/SCSI, takich jak ODD i HDD.

EMC022 :24P MB & 8P CPU

Dostarczone kable modularne zaleę od modelu i od regionu.
■ Oferujemy weitere opcjonalnych kabli. Dalsze informacje znajduja są na naszej stronie internetowej: www.enermax.pl.

Specjalna uwaga dla integratorów systemów: Ješli posiadany system wymaga spejalnej konfigurazioni lub konstrukcji kabla modularnego sązy skontaktuć są z przystawicielem sprezenia ENERMAX.

- PODŁACZANIE / ODLACZANIE KABLI MODULARNYCH

Podlącenie kabla modularnego do zasilacza

Na 5-pinowym / 12-pinowym zączu kabla modularnego oraz na modularnym gnieździe PSU, znajduje sąznak strzałki. Aby uławość wykonanie prawidłowego połęczenia:

1. Czarne zącze sąȩzy podłaczyć do czarnego gniażda, a czerwone do czerwonego.
2. Znak strzalki do znaku strzalki.
3. Nastepnie moins latwo podlaczyc zlacze.

Odlaczanie kabla modularnego od PSU

5-pinowe / 12-pinowe zlacze kabla modularnego posiada dwa zaczepy mocowania w gniażdach modularnych PSU. Podczas odłowczania kabla modularnego od PSU naleź y nacisność razem dwa zaczepy i delikatnie wyciȩgnć kabel.

URUCHAMIANIE SYSTEMU

Przed uruchomieniem systemu nalezy sprawdzić,czy:

1. jest prawidówowo podłaczone zȩcie zasilania (24-pinowe).
2. Czy jest prawnów podlączone zȩcie zasilania CPU +12V (konfiguracja 4- lub 8-pinowa) i/lub zȩcie 4-pinowe Molex (jesli jest wymagane przy bez MB).
3. Czy są prawidłowo podłaczone wzystkie innewymagane zlacza.
4. Czy przywoźd zasilajczy prȩdu zmiennego jest prawidłowo podłoczony do gniażda sciennégo i do gniażda wejscia prȩdu zmiennego zasilacza
5. Czy obudowa jest zamknieta.
6. Czy wączono zasilacz, poprzej wączenia przyȩcznych ON/OFF (Wȩczenia/Wȩczenia) do pożycji "ON (Wȩczenia)" oraz czy system uzyskał gotowość.

ZABEZPIECZENIE, BEZPIECZENSTWO I OCHRONA

Ten zasilacz posiada wielokrotna ochrè. W sytuacctj awaryjnych zasilacz wyłacza sie automatycznie, aby uniknć potencjalnégo zagrozenia zasilacza i innych componentów systemu. Aktywȩ obwodu zabezpieczenia częstо powoduje defekt innego urzadzenia systemu lub niedwuaga uzytkownika. Prosze sprawdźć wszymstkie componenty oraz otoczenia systemu,źby wykrć przyczynę będu:

1. Przestaw przyȩclaznik I/O (Wȩçzenia/Wȩçzenia) do poźycji „O” (Wȩçzenia) albo odȩcz przyȩd zasilajćy od gniażda sciennego oraz od gniażda woescia prȩdu zmiennego zasilacza.
2. Dotknij obudowę zasilacza i sprawdź,czy jest gorąca. Jeśli tak, toMZe bycznak, ze wentylatory obudowy albo zasilacza nie pracuju prawidłowo lub znak niedorzystnych warunków otoczenia systemu.
3. Zaczekaj pare minut na ochlodzenie zasilacza.
4. Podłucz przywośd zasilajczy do gniażda sciennégo oraz do gniażda woescia prȩdu zmiennego zasilacza.
5. Przestaw przyȩcznik I/O (Wȩćzenia/Wȩćzenia) do pozycji „I” (Wȩćzenia) i restartuj komputer.
6. Sprawdz,czy wentylatory systemu i zasilacza practuja prawidlowo.
7. Skontaktuj sie z punktem serwisowym producenta componentu, który jest sprawdopodobnie uszkodzony (np. pfyty glównj, karty graficznej albo zasilacza).

W przypadku pytan lub potrzeby skorzystania z serwisu nalezy skontatkowa sie ze sprezedawcag lub najbliszza filia/przedstawicielem ENERMAX albo z siedzibg glowna centrum serwisowego ENERMAX.

Bezposrednia pomoc technicznąość uzyskać równieź online na forum wsparcia technicznych: http://forum.enermax.com.
