BEDIENUNGSANLEITUNG PLATIMAX EPM600AWT 80PLUS PLATINUM ENERMAX

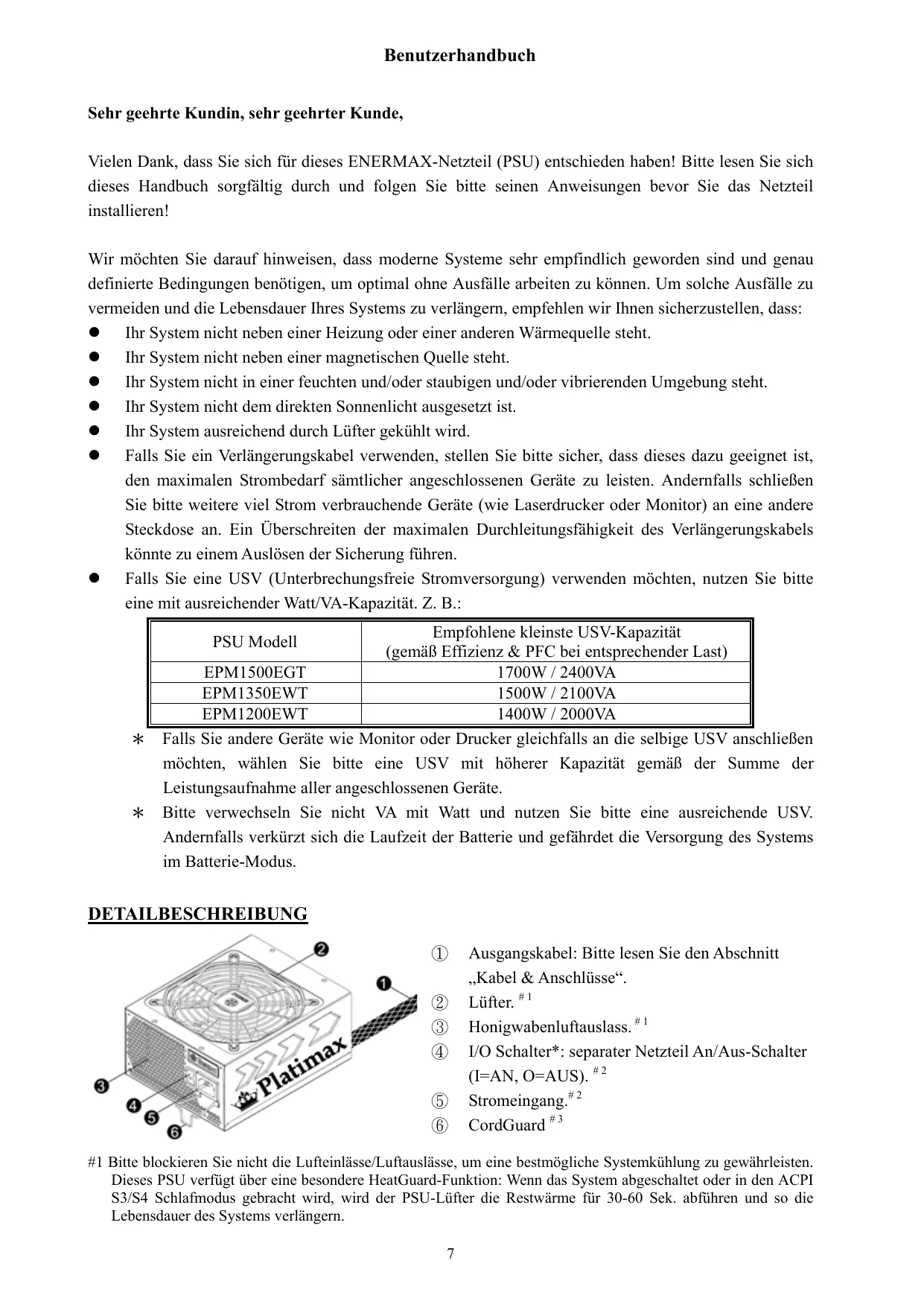

Sehr geehrte Kundin, sehr geehrter Kunde,

Vielen Dank, dass Sie sich für diesen ENERMAX-Netzteil (PSU) entschieden haben!itte lessen Sie sich与此en Handbuch sorgfaltig durch und folgen Sieitte seinen Anweisungen bevor Sie das Netzteilinstallieren！

Wir möchten Sie darauf hinweisen, dass moderne Systeme sehr empfindlich geworden sind und jeder definierte Bedingungen benötigen, um optimal ohne Ausfälle arbeiten zu konnen. Um solche Ausfälle zu vermeiden und die Lebensdauer Ihres Systems zu verlangern, empfehlen wir Ihnen sicherzustellen, dass:

• Ihr System nicht geben einer Heizung oder einer anderen Wärmequelle stehen.
• Ihr System nicht geben einer magnetischen Quelle stehen.
• Ihr System nicht in einer feuchten und/oder staubigen und/oder vibrierenden Umgebung stehen.
• Ihr System nicht dem direkten Sonnenlicht ausgesetzt ist.
  Ihr System ausreichend durch Lüfter gekühlt wird.
• Falls Sie ein Verlängerungskabel verwenden, stellen Sieitte sicher, dass diesen dazu geeignet ist, den maximalen Strombedarf samentlicher angeschlossenen Geräte zu leisten. Andernfalls schlieben Sieitte weitere viel Strom verbrauchende Geräte (wie Laserdrucker oder Monitor) an eine andere Steckdose an. Ein Überschreiben der maximalen Durchleitungsfähigkeit des Verlängerungskabels könnte zu einem Auslösen der Sicherung führen.
• Falls Sie eine USV (Unterbrechungsfreie Stromversorgung) verwenden möchten, nutzen Sieitte eine mit ausreichender Watt/VA-Kapazität. Z. B.:

PSU Modell	Empfohlene kleinste USV-Kapazität (gemäß Effizienz & PFC bei entsprechender Last)
EPM1500EGT	1700W / 2400VA
EPM1350EWT	1500W / 2100VA
EPM1200EWT	1400W / 2000VA

• Falls Sie andere Geräte wie Monitor oder Drucker gleichfalls an die selbstige USV anschließen möchten, wahren Sieitte eine USV mit higherer Kapazität gemäß der Summe der Leistungsaufnahme aller angeschlossenen Geräte.
• Bitte verwechseln Sie nicht VA mit Watt und nutzen Sie bitte eine ausreichende USV. Andernfalls verkürzt sich die Laufzeit der Batterie und gefährdet die Versorgung des Systems im Batterie-Modus.

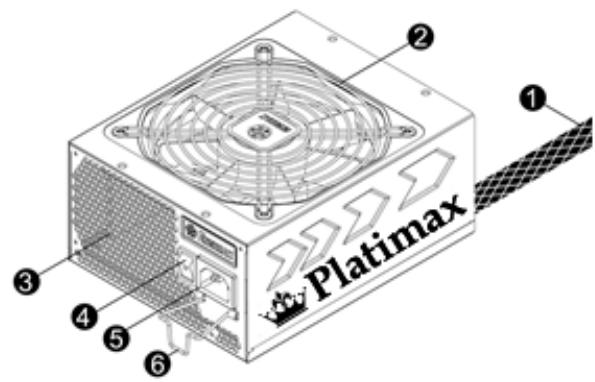

DEDETAILBESCHREIBUNG

① Ausgangskabel:itte lessen Sie den Abschnitt „Kabel & Anschlüsse".
② Lufter. #1
③ Honigwabenluftauslass. #1
④ I/O Schalter*: separator Netzteil An/Aus-Schalter (I=AN, O=AUS). #2
⑤ Stromeingang. ^# 2
⑥ CordGuard #3

1) Bit blockieren Sie nicht die Lufteinlasse/Luftauslasse, um eine bestmogliche Systemkuhlung zu gewährleisten. Dieses PSU verfügbar über eine besondere HeatGuard-Funktion: Wenn das System abgeschelt oder in den ACPI S3/S4 Schlafmodus gebracht wird, wird der PSU-Lüfter die Restwärme für 30-60 Sek. abführten und so die Lebensdauer des Systems verlangern.

2 Entfernen Sie immer das Stromkabel vom Netzteil, schalten Sie den I/O-Schalter auf „O“ und warten Sie, bevora Sie am System arbeiten.

3 Der Netzstecker kann sich auf entsprechende Weise lose. Der ENERMAX-CordGuard fixiert den Stecker am Netzteil. Er verhindert unfreiwillige Systemabstrüze durch einen versehentlich gezogenen Netzstecker.

① Setzen Sie das Netzteil in das Gehäuse ein. Stellen Sie sicher, dass der
Netzschalter auf "O" (Aus) steht.

(2) Drücken Sie die beiden Seiten des CordGuard zusammen und befestigen Sieihn an der darauf vorgesehenen Stelle.

③ Schließen Sie das Netzkabel am Netzteil an.

④ Klappen Sie den CordGuard herunter und sichern Sie auf diese
Weise den Netzstecker.

1. Der CordGuard ist nur für Netzkabel geeignet, die mit CordGuard-kompatiblen ENERMAX-Netzteilen ausgeliefert wurden. Andere Netzkabel sind mit dem ENERMAX-CordGuard ggf. nicht kompatibel.
2. Beim Zusammenbauen oder bei der Wartung des Systemsziehen Sieitte immer den Netzstecker oder stellen Sie den Netzschalter auf "O"(Aus).

KABEL & ANSCHLUSSE

Alle Sockel und Anschlusses sind so entworfen, dass ein Anschluss in falscher Ausrichtung nahezu unwilling ist. Der Anschluss an die kompatiblen Sockel gestaltet sich leichtgangig und ohne größeren Widerstand. Wenn Sie einen originalen ENERMAX Anschluss nicht auf Anhieb mit einer Komponente verbinden konnen, überprüfen Sieitte, ob Sie die richtige Ausrichtung gewählt haben. Versuchen Sie es keinesfalls mit Gewalt! Verändern Sie nicht die Anschluss! Dies konnte das Netzteil beschädigen und hat das Erlöschen der Garantie zur Folge!

Folgende Grafik illustriert das Layout der modularen Sockel und deren DC Leitungsverteilung.

20P&16P:MB/CPU

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS-	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

5P:SATA/4PMolex/Peripherals

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

12P:GPU/CPU/RAM

• Bettschlieben Sie den 16-Pin- und den 20-Pin-Stecker an den entspruchenden Sockeln an, um die Stromversorgung der 24-Pin- und der 8-Pin-CPU-Stecker sicherzustellen.
• Dieses Netzteil besitzt eine Überstromsicherung (OCP) auf jeder einzelnen 12V-Leitung. Wenn zu weitere Komponenten an einer 12V-Leitung angeschlossen werden, kann es zur Auslösung der Überstromsicherung kommt. Daher achten Sieitte auf eine gleichmäßige Verteilung der Komponenten auf die einzelnen 12V-Leitungen, um optimale Stabilität und Sicherheit zu gewährleisten.

24P Mainboard Für die neueste Generation von ATX/EEB/CEB Server/Workstation MB's.

8P CPU +12V Unterstütz Multi-CPU Server/Workstation-Systeme und einzel-Hochleistungs-Einzel-CPU Systeme.

4P CPU +12V 4-Pin Konfiguration unterstützen herkömmliche Einzel-CPU Systeme.

6+2P (8P) PCI Express, in “kombiniertem Modus” 8-pin Konfiguration unterstützt die neuesten Grafikkarten, welche diesen 8-Pin PCI-E Stecker benötigen.

6+2P (8P) PCI Express, in “getrenntem Modus” / 6P PCI Express 6-Pin Konfiguration unterstützt die meisten Grafikkarten, welche diesen 6-Pin PCI-E Stecker benötigen.

SATA #1 Für SATA/SAS-Laufwerke.

4P Molex #2 Für IDE/SCSI/SAS-Laufwerke oder einzel AGP Grafikkarten mit traditionellem 4-Pin Stecker.

FDD Für Floppy-Laufwerke oder einzel Erweiterungskarten.

1 Einige SATA-Laufwerke unterstützen SATA & 4-Pin Molex Stecker. Schlieben Sie nur einen Stecker an! Lesen Sie ansonsten im Handbuch des Laufwerks nach!
2 Be einigen Mainboards reicht die Spannung des 24-Pin-Mainboard-Steckers nicht für die Stromversorgung von Grafikkarten im PCI-E-Slot aus (wenn Sie z. B. ein System mit mehreren hochleistungsfähigen Grafikkarten betreiben). Der Anschluss eines zusätzlichen 4-Pin-Molex-Steckers ist erforderlich. Details entnahme Sieitte dem Benutzerhandbuch des Mainboards.

- MODULARE KABEL (im Lieferumfang enthalten)

Benutzen Sie nur original ENERMAX modulare Kabel für diesen PSU. Andere Kabel konnten das PSU und Ihr System beschädigen und den Garantieverlust zur Folge haben!

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Modulares Kabel für 1 oder 2 Performance PCI Express Grafikkarten, welche 6P oder 8P PCI-E Stecker benötigen.

EMC018-G: 8P & 4P +12V CPU/RAM Power Modulares Kabel für spezielle Hochleistungsworkstation/Server mit mehr als 4 CPUs und 16 GB RAM.

EMC019-G: 4 x SATA drives Modulares Kabel für SATA/SAS-Laufwerke wie ODD und HDD.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Modulares Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x FDD-Anschluss.

EMC021-G: 2 x SATA & 2 x 4P Molex Modulares Kabel für SATA/SAS/IDE/SCSI-Laufwerke und Peripheriegeräte.

Die im Lieferumfang enthaltenen modularen Kabel konnen je nach Modell und Region variieren.
Wir bieten weitere optionale Kabel an.itte besuchen Sie unsere Websites: www.enermax.de.

Besonderer Hinweis für Systemintegratoren: Falls Ihr System besondere modulare Kabelkonfigurationen

oder Designs besteht, sprechen Sieitte mit einem ENERMAX Vertriebsbeauftragten.

VERBINDEN & ENTFERNEN VON MODULAREN KABELN

Modulare Kabel an das Netzteil anschließen Die 5-Pin / 12-Pin Stecker auf den modularen Kabeln und den Sockeln des Netzteils haben weiß Pfeilmarkierungen. Folgende Regel nagen做什么: 1. Schwarze Stecker zu schwarzen Sockeln und rote zu roten. 2. Pfeilmarkierung zu Pfeilmarkierung.

Modulare Kabel vom Netzteil entfernen Alle 5-Pin / 12-Pin Stecker auf den modularen Kabeln haben zwei Haken zum Einrasten mit den Sockeln des Netzteils. Um ein modulares Kabel zu entfernen, pressen Sie bitten gegen die zwei Haken undziehen Sie den Stecker dann sanft hersaun.

EINSCHALTEN IHRES SYSTEMS

Vor dem Einsatzen Ohres Systems stellen Sieitte sicher,dass:

1. Mainboard-Stromanschluss (24P) korrekt angeschlossen ist.
2. CPU +12V ATX Stromanschluss (4 oder 8 Pin Konfiguration) (falls für MB erforderlich) korrekt angeschlossen ist, oder ein 4-Pin Molex-Stromanschluss (falls für MB erforderlich) korrekt angeschlossen ist.
3. Alle anderen erforderlichen Stromanschlüsse korrekt angeschlossen sind.
4. Kaltgerätekabel (Stromkabel) korrekt an Steckdose und Netzteil angeschlossen ist.
5. Das Systemgehäuse verschlüssen und verschraubt ist!
6. Drücken Sie am Netzeil den I/O-Schalter auf "I" (ON). Das System ist jetzt bereit!

SICHERHEITSFUNKTIONEN

Dieses ENERMAX Netzteil verfügt über zahlreiche Sicherheitsfunktionen. Im Fall der meisten abnormen Situationen wird sich das Netzteil zum Schutz Ihres gesamten PC-Systems automatisch abschalten, um Schäden zu vermeiden. In den meisten Situationen, in denen dies geschieht, ist eine Komponenten-Fehlfunktion oder Fehlverhalten die Ursache. In einer solchen Situation prüfen Sieitte zuerst ihre PC-Komponenten und die Umgebung auf Fehlfunktion(en), indem Sie folgenden ausschalten und/oder abtrennen:

1. I/O Schalter des Netzeils auf “O” & Kaltgerätekabel (Stromkabel) von der Steckdose und vom Netzteil trennen.
2. Berühren Sie das Netzteil vorsichtig, um zu prufen, ob es stark erhitzt ist. Sollte dies der Fall sein, kann es eine Folge der Fehlfunktion von Gehäuse-oder Netzteilluftern sein oder durch eine ungenügende Anzahl von Gehäuseluftern oder eine falsche PC-Positionierung verursacht worden sein.
3. Warten Sie eine Minute, bis sich das Netzteil abgekühlt hat.
4. Schliessen Sie wieder das Kaltgerätekabel (Stromkabel) an Steckdose und Netzteil an.
5. Schalten Sie den I/O-Schalter am Netzeil auf "I".
6. Prufen Sie nun, ob alle Lüfter Ihr's Systems arbeiten.
7. Kontaktieren Sieitte den technischen Support des Herstellers der Komponente, von der Sie glauben, dass Sie die Fehlfunktion verursacht (z.B.MB, Grafikkarte oder ENERMAX-Netzteil).
