Typ produktu	Bezprzewodowy słuchawki FM ze stacją dokującą i nadajnikiem
Marka	Philips
Model	SJM2120 (system SHC8545)
Zasilanie nadajnika	Zasilacz sieciowy 12 V / 200 mA DC, dodatni biegun środkowy
Zasilanie słuchawek	2 akumulatory NiMH R03/AAA (typ SBC HB550S, ref. 996500015757)
Czas pracy słuchawek	Około 15 godzin
Czas ładowania	Około 16 godzin
Pasmo częstotliwości	863 – 865 MHz
Efektywny zasięg	Do 100 metrów na otwartej przestrzeni
Pasmo przenoszenia audio	20 – 20 000 Hz
Stosunek sygnału do szumu	> 70 dB (ważone A)
Całkowite zniekształcenie harmoniczne	≤ 2 %
Separacja kanałów	≥ 30 dB
Łączność	Wejście stereo 3,5 mm, adapter 6,35 mm w zestawie, kabel Y RCA
Główne funkcje	Bezprzewodowy odsłuch FM, ładowanie przez stację dokującą, automatyczne dostrajanie, wybór kanału (3 kanały)
Konserwacja i czyszczenie	Czyścić miękką, lekko wilgotną szmatką; nie używać środków ściernych, alkoholu ani amoniaku
Bezpieczeństwo	Nie wystawiać na wilgoć, deszcz, piasek lub źródło ciepła; nie demontować; ryzyko uszkodzenia słuchu przy wysokiej głośności
Części zamienne i naprawialność	Specyficzne akumulatory Philips; specyficzny zasilacz sieciowy 12V/200mA; w przypadku naprawy skontaktować się z autoryzowanym sprzedawcą
Informacje ogólne	Zgodny z dyrektywami europejskimi R&TTE 1999/5/EC; waga i wymiary nie określone w instrukcji

Często zadawane pytania - SJM2120 PHILIPS

Jak naładować słuchawki?

Umieść słuchawki w stacji dokującej do ładowania, wyrównując styki. Zapali się wskaźnik CHARGING. Pełne ładowanie trwa około 16 godzin. Słuchawki wyłączają się automatycznie podczas ładowania.

Jakich baterii używać?

Używaj wyłącznie akumulatorów NiMH Philips z krótką obudową (R03/AAA, typ SBC HB550S, ref. 996500015757). Nie używaj baterii NiCd ani alkalicznych.

Słuchawki nie wydają dźwięku, co robić?

Sprawdź, czy słuchawki są włączone (przycisk POWER), czy baterie są naładowane i prawidłowo zainstalowane. Upewnij się, że nadajnik jest zasilany i podłączony do źródła dźwięku. Naciśnij AUTO-TUNING, aby zsynchronizować.

Jak podłączyć słuchawki do telewizora?

Podłącz kabel audio 3,5 mm do wyjścia słuchawkowego telewizora. Jeśli wyjście jest 6,35 mm, użyj dołączonego adaptera. Ustaw głośność telewizora na około 25% maksimum.

Dlaczego występują zakłócenia?

Zmień kanał nadajnika za pomocą przełącznika (3 dostępne kanały). Umieść nadajnik i słuchawki w innym miejscu. Odstaw je od innych urządzeń radiowych.

Jaki jest zasięg słuchawek?

Efektywny zasięg może wynosić do 100 metrów na otwartej przestrzeni z pokryciem dookólnym (360°). Przeszkody zmniejszają zasięg.

Jak czyścić słuchawki?

Użyj miękkiej, lekko wilgotnej szmatki. Nie używaj środków zawierających alkohol, amoniak lub substancje ścierne. Unikaj dostania się płynu do wnętrza urządzenia.

Czy mogę używać wielu słuchawek z jednym nadajnikiem?

Tak, pod warunkiem że działają w paśmie 864 MHz, używają tej samej modulacji i wykrywają ton pilotujący 19 kHz. Sprawdź specyfikacje kompatybilności.

Co zrobić, jeśli wskaźnik POWER nie świeci?

Sprawdź, czy zasilacz sieciowy jest podłączony i czy stacja dokująca jest zasilana. Upewnij się, że słuchawki są prawidłowo umieszczone na stacji do ładowania.

Słuchawki szybko się rozładowują, co robić?

Upewnij się, że używasz zalecanych akumulatorów i że są w pełni naładowane (16h). Jeśli problem będzie się powtarzał, akumulatory mogą być zużyte i wymagają wymiany.

INSTRUKCJA OBSŁUGI SJM2120 PHILIPS

Środki ostrożności 93

Kompatybilność zestawu 93

Użytkowanie bezprzewodowego zestawu słuchawkowego FM .....94-96

Rozwiązywanie problemów 96-98

Parametry techniczne 98

Przepisy europejskie 99

Bezprzewodowy zestaw słuchawkowy FM

SHC8545

Gratulacje! Zakupiłeś właśnie jeden z najbardziej zaawansowanych technicznie zestawów bezprzewodowych słuchawek FM.

System ten wykorzystuje najnowszą bezprzewodową technologię FM, oferując pełną swobodę poruszania się podczas oglądania ulubionego filmu lub słuchania muzyki. Stojak zasilający umożliwia łatwe doładowywanie słuchawek podczas przerw w użytkowaniu. Pozwala to zapewnić stałe naładowanie słuchawek i ich pełną gotowość do używania w czasie oglądania filmu.

Przeczytaj uważne niniejszy podręcznik i zachowaj go także do późniejszego użytku. Pozwoli ci to wykorzystać pełnię możliwości posiadanego bezprzewodowego zestawu słuchawkowego.

Opis możliwości - Ilustracja produktu znajduje się na wewnętrznej stronie obwoluty

A) Nadajnik

1 Wskaźnik włączenia zasilania
2 Wskaźnik ładowania
3 Gniazdko wejściowe sygnału stereo 3,5 mm
4 Przełącznik kanałów
5 Gniazdko zasilania prądem stałym

B) Odbiornik

6 Przełącznik automatycznego strojenia
7 Regulator siły głosu
8 Przycisk włączania zasilania
9 Wskaźnik włączenia zasilania/niskiego stanu akumulatorków

Ważne informacje

Uważnie przeczytaj poniższe instrukcje i zachowaj tę broszurkę do wykorzystania w przyszłości. Przed użyciem bezprzewodowego zestawu słuchawkowego przeczytaj także całość instrukcji na temat obsługi i bezpiecznego użytkowania sprzętu.

Środki ostrożności

• Zapobiegaj ryzyku pożaru lub porażenia: nie narażaj zestawu na działanie wilgoci, deszczu, piasku ani nadmierne nagrzanie przez urządzenia grzewcze lub bezpośrednie promieniowanie słoneczne.
• Sprzęt radiowy do bezprzewodowego przekazywania dźwięku nie jest zabezpieczony przed zakłóceniami przez inne urządzenia radiowe.
• Nie używaj środków czyszczących zawierających alkohol, spirytus, amoniak lub materiały ścierne, mogące uszkodzić obudowę. Do czyszczenia obudowy używaj lekko zwilżonej irchy.
• W razie zalania słuchawek cieczą, niezwłocznie wyjmij z nich akumulatorki i skontaktuj się z autoryzowanym dostawcą.
• Nie używaj zestawu w miejscach wilgotnych lub w pobliżu wody.
• Nie narażaj zestawu na nadmierne ciepło ani bezpośrednie promieniowanie słońca.
• Nie demontuj zestawu. W razie napotkana kłopotów technicznych odwołaj się do sprzedawcy wyrobów marki Philips.
• Nie przykrywaj zestawu.
• Użytkowanie niniejszego wyrobu może wpływać na działanie nieodpowiednio zabezpieczonego lub czułego sprzętu elektronicznego. Zakłócenia te mogą prowadzić do uszkodzenia sprzętu. Przed przystąpieniem do użytkowania słuchawek sprawdź, czy mogą one oddziaływać na znajdujący się w pobliżu inny sprzęt.
• Ochrona słuchu! Notoryczne korzystanie ze sprzętu przy wysokim poziomie dźwięku może nieodwracalnie uszkodzić słuch.

Kompatybilność zestawu

Technicznie możliwe jest korzystanie z jednego nadajnika i wielu słuchawek bezprzewodowych FM lub bezprzewodowych zestawów głośnikowych FM marki Philips, jeśli wszystkie te urządzenia*:

– pracują w paśmie 864 MHz
- wykorzystują ten sam system modulacji
– potrafią wykryć sygnał pilotujący 19kHz

Aby potwierdzić kompatybilność sprzętu trzeba skorzystać z opisów jego parametrów elektrycznych.

Niniejsza informacja może być interpretowana wyłącznie pod kątem technicznym i dlatego nie stanowi żadnej gwarancji ani zobowiązania co do dostępności na rynku pojedynczych bezprzewodowych słuchawek /głośników zgodnych z SHC8545.

Użytkowanie zestawu bezprzewodowych słuchawek FM

WAŻNE!

• Używaj tylko zasilacza prądu stałego 12V/200mA AC/DC typu Philips
• Używaj tylko akumulatorków NiMH wielokrotnego ładowania z krótką koszulką, marki Philips (R03/AAA, oznaczenie typu: SBC HB550S, numer katalogowy 996500015757).
• Nie używaj akumulatorków NiCd ani baterii alkalicznych, gdyż może to prowadzić do uszkodzenia słuchawek bezprzewodowych.

Instalowanie/wymiana akumulatorków

1 Odkręć i zdejmij poduszeczkę lewej słuchawki.

2 Wlóż akumulatorki w przeznaczone na nie wnęki.

Używaj tylko akumulatorków NiMH wielokrotnego ładowania z krótką koszulką, marki Philips (R03/AAA, oznaczenie typu: SBC HB550S, numer katalogowy 996500015757)

3 Upewnij się, że akumulatorki są ułożone zgodnie z polaryzacją wskazaną przez symbole widoczne we wnękach.

Zawsze przed długotrwałą przerwą w użytkowaniu słuchawek wyjmuj z nich akumulatorki.

4 Załóż poduszeczkę lewej słuchawki.

Uruchamianie nadajnika

5 Upewnij się, że nominalne napięcie zasilania nadajnika, podane na tabliczce znamionowej, jest zgodne z napięciem w sieci elektrycznej.
6 Wyjściowy wtyk zasilacza prądu stałego 12 V/ 200 mA podłącz do gniazdka DC 12V na tylnej ściance nadajnika.
7 Zasilacz prądu stałego 12 V/200 mA wetknij do gniazdka sieci elektrycznej. Zawsze przed długotrwałą przerwą w użytkowaniu nadajnika odłączaj zasilacz od sieci.

Ładowanie słuchawek

8 Umieść słuchawki na stojaku zasilającym i upewnij się, że kołki zasilające na nadajniku stykają się ze stykami słuchawek.

Automatycznie zapala się wskaźnik CHARGING, sygnalizując ładowanie akumulatorków. W tej samej chwili słuchawki automatycznie się wyłączają (gaśnie wskaźnik zasilania POWER). Po zakończeniu ładowania (co trwa około 16 godzin), automatycznie zgaśnie zielony wskaźnik ładowania CHARGING.

- Po włączeniu ładowania akumulatorków stojak nie emituje sygnału audio.

UWAGA!

• Przed pierwszym użyciem słuchawek FM należy zagwarantować pełne, co najmniej szesnastogodzinne naładowanie akumulatorków. Zapewni to dłuższy czas ich eksploatacji.
• Niniejszy wyrób spełnia najnowsze przepisy bezpieczeństwa. Akumulatorki ładuj tylko poprzez stojak zestawu (SHC8545) lub właściwą dla nich ładowarkę.

Połączenia audio

9 Jeden koniec przewodu audio (wtyk stereo 3,5 mm) podłącz do gniazdka wejściowego nadajnika.

10 Drugi koniec przewodu audio podłącz do:

a) Wyjścia słuchawkowego źródła sygnału audio, jak telewizor, sprzęt HiFi lub komputer.

Poziom sygnału ze źródła ustaw na stałym, odpowiednio wysokim poziomie: np. 25% poziomu maksymalnego.

- Skorzystaj z adaptera 3,5 na 6,3 mm, jeśli źródło jest wyposażone w gniazdo 6,3 mm.

UWAGA!

- W niektórych odbiornikach TV poziom sygnału na wyjściowym gniazdku słuchawkowym można regulować wyłącznie poprzez menu na ekranie.

b) Wyjścia liniowego źródła sygnału audio, oznaczonego jako REC OUT lub LINE OUT (poprzez rozwidlony przewód dołączony do zestawu).

• Czerwony wtyk RCA (kanał prawy) przyłącz do prawego kanału (gniazdka czerwonego) źródła sygnału.
• Biały wtyk RCA (kanał lewy) przyłącz do lewego kanału (gniazdka białego) źródła sygnału.
• Jeśli źródło sygnału audio jest wyposażone w regulację poziomu na wyjściu RCA, to ustaw możliwe najwyższy, akceptowalny ze względu na zniekształcenia, poziom.

11 Włącz źródło sygnału audio i ostrożnie zwiększaj poziom sygnału. Po odebraniu sygnału przez nadajnik, zapali się zielony wskaźnik POWER.

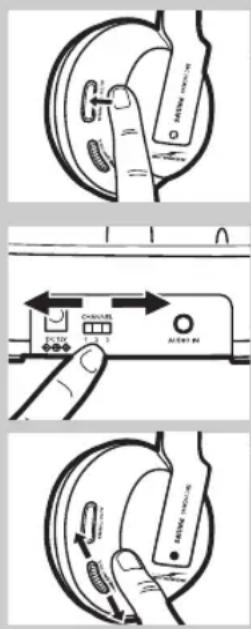

12 Włącz przycisk zasilania słuchawek POWER.

Automatycznie zapali się wskaźnik POWER.

13 Aby dostroić słuchawki do właściwego kanału nadajnika, wciśnij i przytrzymaj przez około jedną sekundę przycisk automatycznego strojenia słuchawek AUTO-TUNING.

Słuchawki automatycznie dostroją się do nadajnika.

14 W przypadku pojawienia się zakłóceń od pobliskich nadajników, zmień kanał nadajnika i dostrój do niego słuchawki, powtarzając czynność 13.

15 Ustaw poziom głośności słuchawek na pożadnym poziomie.

UWAGA!

- Unikaj regulowania poziomu głośności w źródle sygnału stereo, gdyż przy zbyt niskich poziomach może to pogorszyć jakość dźwięku.

Rozwiązywanie problemów

W przypadku wystąpienia awarii skorzystaj najpierw z poniższej listy. Jeśli postępując zgodnie z podanymi w niej wskazówkami nie będziesz w stanie rozwiązać problemu, skontaktuj się wtedy z działem pomocy (patrz 'Potrzebujesz pomocy?') lub skonsultuj się ze sprzedawcą. Nigdy nie próbuj samodzielnie otwierać obudowy zestawu, gdyż spowoduje to unieważnienie gwarancji. W pierwszym rzędzie sprawdź poprawność podłączenia wszystkich przewodów.

Problem Możliwa przyczyna Rozwiązanie

Słuchawki się nie Brak akumulatorków Wykonaj czynności od 1 do 4 z ładują rozdziału "Instalowanie/ wymiana
	akumulatorków'.
	Niewłaściwe ułożenie Ułóż akumulatorki zgodnie z akumulatorków wytłoczonymi symbolami polaryzacji.
	Brak zasilania Sprawdź, czy stojak	jest poprzez
		zasilacz podłączony do sieci elektrycznej i wykonaj czynności od 5 d o 7 .
	Kołek zasilający stojaka nie kontaktuje się z metalową płytką słuchawek.	Odóż słuchawki na stojak i upewnij się, że zapalił się wskaźnik CHARGING.
	Niewłaściwa orientacja słuchawek na stojaku zasilającym	Powieś słuchawki w poprawnej orientacji.
Brak dźwięku/dźwięk zniekształcony	Wyłączone zasilanie słuchawek	Naciśnij przycisk POWER.Automatycznie zapali się wskaźnik POWER, sygnalizując zasilanie słuchawek.

Brak akumulatorków Wykonaj czynności od 1 do 4 z rozdziału "Instalowanie/ wymiana akumulatorków".
Niewłaściwe ułożenie Uóż akumulatorki zgodnie z akumulatorków wytłoczonymi symbolami polaryzacji.
Brak zasilania nadajnika Sprawdź, czy stojak jest poprzez zasilacz podłączony do sieci elektrycznej i wykonaj czynności od 5 do 7 .
Zmniejszona energia Naładuj akumulatorki wykonując akumulatorków czynności od 5 do 7.
Odlączone źródło sygnału Sprawdź, czy gniazdko wyjściowe źródła dźwięku jest połączone z wejściowym gniazdkiem nadajnika. Wykonaj czynności od 9 do 12.
Źródło dźwięku jest wyłączone Włącz źródło dźwięku.
Za niskie ustawienie poziomu Wyreguluj poziom dźwięku źródła dźwięku sygnału lub słuchawek.
	Ochrona słuchu: Notoryczne korzystanie z wysokiego poziomu głośności może uszkodzić słuch.
Niski poziom sygnału wyjściowego	Dla źródła dźwięku z regulacją poziomu wyjściowego ustawić wyższy poziom niezniekształconego sygnału wyjściowego.UWAGA:W niektórych odbiornikach TV poziom sygnału na wyjściowym gniazdku słuchawkowym można regulować wyłącznie poprzez menu na ekranie.
Słuchawki niedostrojone do Naciśnij nadajnika	i przez około sekundę przytrzymaj przycisk AUTO-TUNING, a słuchawki automatycznie wyszukają kanał najlepszego odbioru.
Zakłócenia od innych urządzeń radiowych	1) Zmień częstotliwość kanału nadajnika. Wybierając jedną z trzech dostępnych opcji znajdź najlepszy odbiór. Jako pierwszy radzimy wypróbować kanał 1. Następnie dostrój kanał słuchawek w sposób opisany powyżej.2) Przenieś nadajnik lub słuchawki w inne miejsce.
Odbiornik zbyt daleko od nadajnika	Przybliż odbiornik do nadajnika.

Wykorzystywany nadajnik jest Korzystaj z dostarczonego nadajnika typu innego, niż SHC8545 typu SHC8545. Niektóre nadajniki wbudowane w inny sprzęt mogą nie być zgodne ze słuchawkami SHC8545 ze względu na ich zaawansowaną technologię.

Brak dźwięku Stojak zasilający nie nadaje sygnału Chcąc słuchać muzyki przy użyciu (wiele par podczas ładowania słuchawek. innych słuchawek lub korzystając z słuchawek lub Dlatego inne słuchawki lub bezprzewodowych głośników Philips bezprzewodowych bezprzewodowe głośniki Philips nie kompatybilnych ze stojakiem głośników Philips) mogą odebrać sygnału, nawet gdy SHC8545, musisz zdjąć słuchawki są kompatybilne ze stojakiem SHC8545 ze stojaka. SHC8545.

Dane techniczne*

Nadajnik	Systemu:	Częstotliwości radiowe (RF)
	Modulacja:	Modulacja częstotliwości (FM)
	Sygnał pilotujący:	19kHz
	Częstotliwość nośna: (/00 & /05)	Kanał 1: 863.5MHzKanał 2: 864MHzKanał 3: 864.5MHz
	Wyjściowa moc promieniowania:	<10mW
	Skuteczny zasięg:	do 100 metrów**, bezkierunkowo (360°)
	Poziom wejściowy:	500 mV
	Zasilanie:	12 V/ 200mA DC, plus w środku;

Słuchawki	Częstotliwość odbioru: (/00 & /05)	863MHz – 865MHz
	Stosunek sygnał/szum:	>70dB (fala sinusoidalna 1kHz, ważona wg charakterystyki A)
	Zniekształcenia:	≤2% THD
	Separacja kanałów:	≥30 dB
	Pasmo przenoszenia:	20-20,000 Hz
	Zasilanie:	2 x akumulatorki R03/AAA (Philips NiMH, oznaczenie: SBC HB550S, numer katalogowy 996500015757)
	Czas pracy akumulatorków:	~15 godzin

*) Producent zastrzega sobie prawo do zmiany specyfikacji, bez uprzedzenia.
**) Zależnie od warunków otoczenia

Przepisy europejskie

Philips Consumer Electronics, B.U. Peripherals & Accessories deklaruje niniejszym zgodność swojego bezprzewodowego zestawu słuchawkowego FM typu SHC8545 z zasadniczymi wymaganiami i innymi, odpowiednimi postanowieniami Dyrektywy e 1999/5/EC.

Niniejszy wyrób zaprojektowano, przetestowano i wyprodukowano zgodnie z Europejską Dyrektywą R&TTE 1999/5/EC (European R&TTE Directive 1999/5/EC).
