Тип продукта	Беспроводные FM-наушники с док-станцией и передатчиком
Бренд	Philips
Модель	SJM2120 (система SHC8545)
Питание передатчика	Сетевой адаптер 12 В / 200 мА постоянного тока, центральный положительный
Питание наушников	2 аккумуляторные батареи NiMH R03/AAA (тип SBC HB550S, арт. 996500015757)
Время работы наушников	Около 15 часов
Время зарядки	Около 16 часов
Диапазон частот	863 – 865 МГц
Эффективная дальность	До 100 метров на открытом пространстве
Аудиочастотная характеристика	20 – 20 000 Гц
Отношение сигнал/шум	> 70 дБ (взвеш. A)
Общие гармонические искажения	≤ 2 %
Разделение каналов	≥ 30 дБ
Подключение	Стереовход 3,5 мм, адаптер 6,35 мм в комплекте, Y-кабель RCA
Основные функции	Беспроводное прослушивание FM, зарядка через док-станцию, автоматическая настройка, выбор канала (3 канала)
Уход и чистка	Протирайте мягкой слегка влажной тканью; не используйте абразивные средства, спирт или нашатырь
Безопасность	Не подвергайте воздействию влаги, дождя, песка или источников тепла; не разбирайте; риск повреждения слуха при высокой громкости
Запасные части и ремонтопригодность	Специальные аккумуляторы Philips; специальный сетевой адаптер 12В/200мА; обращайтесь к авторизованному дилеру для ремонта
Общая информация	Соответствует европейским директивам R&TTE 1999/5/EC; вес и размеры не указаны в инструкции

Часто задаваемые вопросы - SJM2120 PHILIPS

Как зарядить наушники?

Поместите наушники в зарядную док-станцию, совместив контакты. Загорится индикатор CHARGING. Полная зарядка занимает около 16 часов. Наушники автоматически выключаются во время зарядки.

Какие батарейки использовать?

Используйте только аккумуляторные батареи NiMH Philips с укороченной оболочкой (R03/AAA, тип SBC HB550S, артикул 996500015757). Не используйте NiCd или щелочные батарейки.

Наушники не издают звука, что делать?

Убедитесь, что наушники включены (кнопка POWER), батарейки заряжены и установлены правильно. Убедитесь, что передатчик подключен к питанию и источнику звука. Нажмите AUTO-TUNING для синхронизации.

Как подключить наушники к телевизору?

Подключите аудиокабель 3,5 мм к выходу наушников телевизора. Если выход 6,35 мм, используйте прилагаемый адаптер. Установите громкость телевизора на уровне около 25% от максимума.

Почему возникают помехи?

Измените канал передатчика с помощью селектора (доступно 3 канала). Переместите передатчик и наушники в другое место. Держите их подальше от других радиоустройств.

Какова дальность действия наушников?

Эффективная дальность может достигать 100 метров на открытом пространстве с ненаправленным покрытием (360°). Препятствия уменьшают дальность.

Как чистить наушники?

Используйте мягкую слегка влажную ткань. Не используйте средства, содержащие спирт, нашатырь или абразивы. Избегайте попадания жидкости внутрь устройства.

Можно ли использовать несколько наушников с одним передатчиком?

Да, при условии, что они работают в диапазоне 864 МГц, используют одинаковую модуляцию и обнаруживают пилот-тон 19 кГц. Обратитесь к спецификациям совместимости.

Что делать, если индикатор POWER не загорается?

Проверьте, что сетевой адаптер подключен и док-станция получает питание. Убедитесь, что наушники правильно установлены на станции для зарядки.

Наушники быстро разряжаются, что делать?

Убедитесь, что вы используете рекомендованные аккумуляторные батареи и что они полностью заряжены (16 часов). Если проблема не исчезает, батареи могут быть изношены и их необходимо заменить.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SJM2120 PHILIPS

Инструкции по использованию

Русский 116

Kasutusjuhend

Eesti keel 124

Lietošanas pamācība

Latviešu valoda 132

Naudojimo instrukcija

Lietuviškai 140

Обзор функций ....116

Меры безопасности ....117

Совместимость системы ....117

Использование системы беспроводных наушников FM .....118-120

Устранение проблем ....120-122

Технические характеристики ....122

Европейские правила ....123

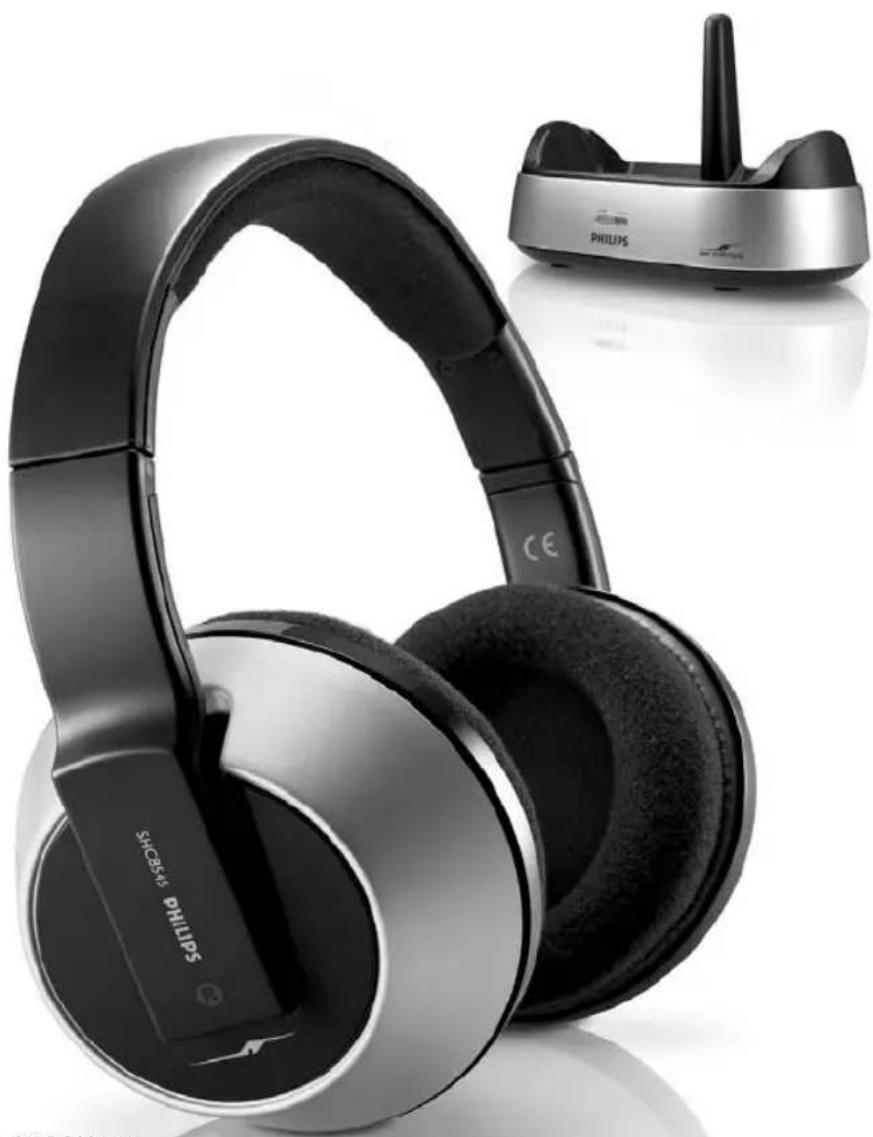

Система беспроводных наушников FM

SHC8545

Поздравляем с приобретением одной из самых современных систем беспроводных наушников FM.

В этой системе используется новейшая беспроводная технология FM, которая предлагает полную свободу перемещения и получение удовольствия от прослушивания Вашей любимой музыки или просмотра любимого фильма. Зарядная станция позволяет перезаряжать Ваши наушники, когда Вы не используете их. Это обеспечивает постоянную полную зарядку наушников и возможность использования их, когда Вы захотите послушать музыку или просмотреть фильм.

Для гарантии наилучшей работы Вашей системы беспроводных наушников FM внимательно прочитайте предлагаемую инструкцию и храните её в надёжном месте для последующего использования.

Обзор функций - Иллюстрации приводятся на внутренней стенке

A) Трансмиттер

1 Индикатор подачи и отключения питания
2 Индикатор зарядки
3 3.5 мм входной стерео разъём
4 Переключатель каналов
5 Входной разъём питания постоянным током

В) Приёмник

6 Выключатель авто настройки
7 Контроль громкости
8 Кнопка питания вкл/выкл
9 Индикатор подачи и отключения питания/ индикатор севшей батареи

Важная информация

Внимательно прочитайте приведённые ниже инструкции и храните их в надёжном месте для последующего использования. Перед использованием системы беспроводных наушников FM внимательно ознакомьтесь со всеми указаниями по безопасности и использованию.

Меры безопасности

• Предотвращайте опасность пожара или шока: не подвергайте это оборудование воздействию влажности, дождя, песка или избыточного тепла от нагревательного оборудования или прямых солнечных лучей.
• Радиооборудование для беспроводных звуковых установок не имеет защиты от помех от других радио установок.
• Не используйте моющие средства, содержащие спирт, нашатырь или абразивные вещества, т.к. они могут повредить корпус. Для очистки корпуса используйте влажную мягкую ткань.
• При проливании жидкости в наушники немедленно удалите батареи и свяжитесь с уполномоченным дилером.
• Не используйте это изделие во влажных местах или близко к воде.
• Не подвергайте это оборудование воздействию избыточного тепла или прямых солнечных лучей.
• Не разбирайте изделие. В случае технических трудностей отнесите наушники к распределителю Philips.
• Не накрывайте это изделие
• Это изделие может оказать влияние на работу неадекватно защищённого оборудования или чувствительного электронного оборудования. Такие помехи могут привести к повреждению обоих видов оборудования. Проверьте чувствительность и защиту окружающего оборудования перед тем, как начинать использовать его.
• Безопасность органов слуха! Непрерывное использование этого оборудования на высоком уровне громкости может повредить органы слуха.

Совместимость системы

Технически возможно использовать дополнительные беспроводные наушники FM или беспроводные динамики Philips FM с одним трансмиттером, если они*:

– работают в диапазоне 864 МГц;
– работают в соответствии с такой же схемой модуляции;
– обнаруживают контрольный тон 19 Кгц.

Для подтверждения совместимости проверьте электрическую спецификацию оборудования.

Это утверждение должно рассматриваться с технической точки зрения и поэтому не является гарантией или обязательством относительно коммерческой доступности одинарных беспроводных наушников FM/гинамиков, совместимых с SHC8545.

Обзор функций -

Иллюстрации приводятся на внутренней стенке

ВНИМАНИЕ!

• Используйте только aganter Philips 12V/200 мА для постоянного/переменного питания.
• Используйте только перезаряжаемые батареи Philips с короткой втулкой NiMH (R03/AAA, тип номер: SBC HB550S, часть номер 996500015757).
• Не используйте батареи NiCd или щелочные батареи, т.к. они могут повредить Вашу беспроводную систему наушников FM.

Установка и замена батарей

1 Отвинтите и удалите левую подушку наушников.

2 Перезаряжаемые батареи в отсек для батарей. Используйте только батареи Philips с короткой втулкой NiMH (R03/AAA, тип номер: SBC HB550S, часть номер 996500015757).

3 Убедитесь в верной установке батарей, как показано символом полярности в отсеке для батарей. Если в течение продолжительного времени Вы не собираетесь использовать систему наушников, удалите батареи из них.

4 Установите левую подушку наушников на место.

Установка трансмиттера

5 Гарантируйте соответствие номинального напряжения адаптера, указанного на технической табличке напряжению сети.
6 Подключите выходной разъём постоянного питания адаптера 12 В/200 мА перемен/пост адаптера к входному разъёму постоянного напряжения 12 В на задней стенке трансмиттера.
7 Подключите адаптер 12 В/200 мА переменного/постоянного адаптера 12 В/200 мА к сетевому разъёму. Если в течение продолжительного времени Вы не собираетесь использовать адаптер, отключите его от сетевого разъёма.

Зарядка наушников

8 Установите наушники на зарядную станцию, гарантируя, что зарядные контакты трансмиттера и зарядный контакт наушников надежно выровнены. Индикатор CHARGING (зарядка) загорится, сообщая, что происходит автоматическая зарядка. Одновременно с этим питание наушников автоматически отключится (и загорится индикатор отключения питания POWER). После окончания зарядки (что обычно занимает около 16 часов) зелёный индикатор зарядки CHARGING также автоматически выключится.

- Зарядная станция во время начала зарядки не подаёт звукового сигнала.

ПРЕДУПРЕЖДЕНИЕ!

• Перег первым использованием наушников FM гарантируйте, что батареи были полностью заряжены в течение 16 часов. Это гарантирует продолжительный срок службы батарей.
- Это изделие соответствует современным правилам безопасности. Для зарядки батарей используйте только предлагаемую зарядную станцию (SHC8545) или полностью совместимое зарядное устройство.

Звуковое подключение

9 Подключите один конец звукового кабеля (3,5 мм стерео разъём) к входному стерео разъёму трансмиттера 3,5 мм.

10 Подключите другой конец стерео кабеля 3,5 мм к:

а) выходу наушников звукового источника, напр., телевизора, звуковой системы или компьютера.

Отрегулируйте громкость звукового источника до сравнительно высокого уровня, напр., 25% максимального уровня.

- Если Ваш звуковой источник имеет выход 6,3 мм для наушников, используйте предлагаемый стерео агаптер 3,5 мм на 6,3 мм.

ВНИМАНИЕ!

• В некоторых телевизорах уровень выхода наушников можно отрегулировать только через доступ к меню экрана телевизора.

b) или к линейному выходу звукового источника, напр., REC OUT (выход записи) или LINE OUT (линейный выход) с помощью поставленного разветвлённого кабеля.

• Проверьте подключение красного разъёма RCA (правый канал) к правому каналу (красному) звукового источника.
• Проверьте подключение белого разъёма RCA (левый канал) к левому каналу (белому) звукового источника.
• Если звуковой источник имеет регулируемый уровень выхода RCA, отрегулируйте этот уровень до самого высокого неискажённого уровня.

11 Включите звуковой источник и постепенно увеличьте его громкость. Индикатор включения/выключения питания POWER на трансмиттере загорается при получении сигнала.

12 Включите кнопку включения/выключения питания POWER на наушниках. Индикатор включения/выключения питания POWER автоматически загорится.

13 Нажмите и держите кнопку автонастройки AUTO-TUNING на наушниках в течение 1 сек для настройки на нужный канал трансмиссии. Наушники автоматически настроятся на трансмиттер.

14 При помехах от трансмиттеров, расположенных рядом, отрегулируйте канал трансмиссии на трансмиттере, затем повторите п. 13 для подстройки наушников не трансмиттер.

15 Отрегулируйте громкость наушников до нужного уровня прослушивания.

ВНИМАНИЕ!

- Не регулируйте уровень прослушивания звукового источника, т.к. это повлияет на качество звука при очень низких уровнях входа.

Устранение проблем

При возникновении проблем сначала проверьте пункты, приведённые ниже. Если Вы не сможете избавиться от проблемы с помощью этих указаний, позвоните по справочному (см 'Справки') или свяжитесь с дилером. Никогда не открывайте устройство сами, т.к. это аннулирует гарантию. Сначала проверьте правильность подключения всех кабелей.

Проблема Возможная причина Устранение

Наушники не Батареи не установлены Вьполните пп. 1 по 4 секциизаряжаются 'Установка и замена батарей'
	Неверная полярность батарей Установите батареи ссоблюдением полярности,указанной на отсеке для батарей.
	Питание отсутствует Убедитесь в подключении заряднойстанции к местной сети черезадаптер и выполните пп. 5 по 7.
	Зарядные контакты зарядной Установите наушники верно истанции не контактируют с убедитесь в том, что индикаторметаллической пластиной зарядки CHARGING загорелся.наушников
	Наушники неверноориентированы на заряднойстанции	Обеспечьте верную ориентациюнаушников.
Звук отсутствует/искажённый звук	Нет питания на наушники	Нажмите кнопку питания POWER.Индикатор питания POWERзагорится автоматически, указываяна подачу питания на наушники.
	Батареи не установлены Вьполните пп. 1 по 4 секции'Установка и замена батарей'

Неверная полярность батарей Установите батареи с соблюдением полярности, указанной на отсеке для батарей.
Питание на трансмиттер Убедитесь в подключении зарядной отсутствует станции к местной сети через адаптер и выполните пп. 5 по 7.
Батареи садятся Выполните пп. 5 по 7 для зарядки системы.
Звуковой источник не подключён Убедитесь в подключении звукового выхода Вашего звукового источника к входному стерео разъёму 3,5 мм Вашего трансмиттера.Выполните пп. 9 по 12.
Звуковой источник выключен Включите Ваш звуковой источник.
Уровень громкости очень низкий Отрегулируйте уровень громкости Вашего звукового источника или наушников. Безопасность органов слуха: Непрерывное прослушивание на очень высоком уровне громкости может необратимо повредить Ваш слух.
Звуковой выход уровень низкий Если Ваши звуковые источники имеют регулируемый выходной уровень до высокого неискажённого уровня.ВНИМАНИЕ: В некоторых телевизорах уровень выхода наушников можно отрегулировать только через доступ к меню экрана телевизора.
Наушники не подстраиваются Нажмите и держите кнопку на трансмиттер автонастройки AUTO-TUNING в течение 1 сек, затем наушники начнут автоматический поиск наилучшего приёма.
Помехи от других радио источников	1) Измените частотный канал трансмиттера. Выберите 1 из 3 вариантов для наилучшего приёма. Рекомендуем выбрать канал 1 в качестве первого варианта. Затем отрегулируйте канал настройки наушников, как описано выше.2) Переместите трансмиттер или наушники в другое место.
Приёмник очень далеко от трансмиттера	Установите его ближе к трансмиттеру.

Используется другой Гарантируйте использование

(не SHC8545) трансмиттер предлагаемого трансмиттера

SHC8545. Некоторые встроенные в

другое оборудование трансмиттеры

несовместимы с наушниками

SHC8545 вследствие

использования более современной

технологии в системе.

Звук отсутствует Зарядная станция не передаёт Если Вы хотите прослушивать

(несколько звуковой сигнал во время музыку с помощью других

наушников или осуществления зарядки. Поэтому беспроводных наушников или

беспроводные другие наушники Philips или динамиков Philips, совместимыми с

динамики Philips)

беспроводные динамики не

могут получать сигналы, даже

если они совместимы с зарядной

станцией SHC8545.

зарядной станцией SHC8545,

не забудьте снять наушники

SHC8545 с зарядной станции.

Технические характеристики*
Трансмиттер

Система:

радио частота (RF)

Модуляция:

частотная модуляция (FM)

Контрольный тон:

19КГц

Носитель частоты: (/00 & /05)

Канал 1: 863.5МГц

Канал 2: 864МГц

Канал 3: 864.5МГц

Мощность на выходе:

<10мВт

Эффективный диапазон

трансмиссии:

до 100 м, во всех направлениях (360°)

Уровень входа:

500 mV

Питание:

12 В / 200 мА пост, центр поз;

Наушники

Отношение сигнал/помехи:

>70dB

(1 КГц синусная волна, А-нагр)

Искажение:

≤ 2% THD

Разделение каналов:

≥ 30 дБ

Диапазон звуковой частоты:

20-20,000 Гц

Питание:

2 x R03/AAA аккумуляторные

батареи (Philips, NiMH, тип номер:

SBC HB550S, часть номер

996500015757)

Срок службы батареи:

~ 15 час

*) Все технические характеристики могут быть изменены без предварительного предупреждения

**) В зависимости от окружающих условий

Европейские правила

Данным компания Philips Consumer Electronics, B.U. Peripherals & Accessories подтверждает, что данная система беспроводных наушников FM SHC8545 соответствует основным требованиям и другим соответствующим положениям директивы 1999/5/EC.

Это изделие было разработано, изготовлено и испытано в соответствии с европейской директивой European R&TTE Directive 1999/5/EC.
