SJM2120 - Kompiuterio kabelis PHILIPS - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis FM ausinių rinkinys su stotele ir siųstuvu
Gamintojas	Philips
Modelis	SJM2120 (SHC8545 sistema)
Siųstuvo maitinimas	Maitinimo adapteris 12 V / 200 mA DC, teigiamas centras
Ausinių maitinimas	2 įkraunamos NiMH R03/AAA baterijos (tipas SBC HB550S, ref. 996500015757)
Ausinių veikimo laikas	Apie 15 valandų
Įkrovimo laikas	Apie 16 valandų
Dažnių juosta	863 – 865 MHz
Efektyvus atstumas	Iki 100 metrų atviroje erdvėje
Garso dažnio atsakas	20 – 20 000 Hz
Signalo ir triukšmo santykis	> 70 dB (A svertinis)
Bendras harmoninis iškraipymas	≤ 2 %
Kanalų atskyrimas	≥ 30 dB
Prijungimas	Stereo 3,5 mm įvestis, 6,35 mm adapteris pridedamas, Y RCA kabelis
Pagrindinės funkcijos	Belaidis FM klausymas, įkrovimas per stotelę, automatinis derinimas, kanalo pasirinkimas (3 kanalai)
Priežiūra ir valymas	Valyti minkšta, šiek tiek drėgna šluoste; nenaudoti abrazyvinių priemonių, alkoholio ar amoniako
Sauga	Saugoti nuo drėgmės, lietaus, smėlio ar šilumos šaltinių; neišardyti; garsaus garso pavojus klausai
Atsarginės dalys ir remontas	Specialios Philips įkraunamos baterijos; specialus 12V/200mA maitinimo adapteris; dėl remonto kreiptis į įgaliotąjį pardavėją
Bendra informacija	Atitinka ES R&TTE 1999/5/EB direktyvas; svoris ir matmenys nenurodyti

Dažnai užduodami klausimai - SJM2120 PHILIPS

Kaip įkrauti ausines?

Padėkite ausines ant įkrovimo stotelės, sulygiuodami kontaktus. Užsidega indikatorius CHARGING. Visiškas įkrovimas trunka apie 16 valandų. Įkrovimo metu ausinės automatiškai išsijungia.

Kokias baterijas naudoti?

Naudokite tik trumpo korpuso Philips įkraunamas NiMH baterijas (R03/AAA, tipas SBC HB550S, ref. 996500015757). Nenaudokite NiCd ar šarminių baterijų.

Ausinės neskleidžia garso, ką daryti?

Patikrinkite, ar ausinės įjungtos (mygtukas POWER), ar baterijos įkrautos ir tinkamai įdėtos. Įsitikinkite, kad siųstuvas maitinamas ir prijungtas prie garso šaltinio. Paspauskite AUTO-TUNING, kad sinchronizuotų.

Kaip prijungti ausines prie televizoriaus?

Prijunkite 3,5 mm garso kabelį prie televizoriaus ausinių išvesties. Jei išvestis yra 6,35 mm, naudokite pateiktą adapterį. Nustatykite televizoriaus garsumą maždaug iki 25% maksimalaus.

Kodėl yra trukdžių?

Pakeiskite siųstuvo kanalą (yra 3 kanalai). Padėkite siųstuvą ir ausines kitoje vietoje. Laikykite atokiau nuo kitų radijo prietaisų.

Koks ausinių veikimo atstumas?

Efektyvus atstumas gali siekti 100 metrų atviroje erdvėje su vispusine (360°) aprėptimi. Kliūtys sumažina atstumą.

Kaip valyti ausines?

Naudokite minkštą, šiek tiek sudrėkintą šluostę. Nenaudokite produktų, turinčių alkoholio, amoniako ar abrazyvinių medžiagų. Venkite skysčio patekimo į prietaisą.

Ar galiu naudoti kelias ausines su vienu siųstuvu?

Taip, jei jie veikia 864 MHz dažnių juostoje, naudoja tą pačią moduliaciją ir aptinka 19 kHz pilotinį toną. Peržiūrėkite suderinamumo specifikacijas.

Ką daryti, jei POWER indikatorius neužsidega?

Patikrinkite, ar maitinimo adapteris prijungtas ir ar stotelė maitinama. Įsitikinkite, kad ausinės tinkamai uždėtos ant stotelės įkrovimui.

Ausinės greitai išsikrauna, ką daryti?

Įsitikinkite, kad naudojate rekomenduojamas įkraunamas baterijas ir jos yra visiškai įkrautos (16 val.). Jei problema išlieka, baterijos gali būti susidėvėjusios ir jas reikia pakeisti.

NAUDOJIMO INSTRUKCIJA SJM2120 PHILIPS

Saugos nuorodos ....141

Sistemos suderinamumas ....141

FM belaidės ausinių sistemos naudojimas ....142-144

Trikčių šalinimas ....144-146

Europos Sajungos reglamentų atitikties deklaracija ....147

FM belaidė ausinių sistema

SHC8545

Sveikiname! Jūs įsigijote vieną moderniausių FM belaidžių ausinių sistemu.

Šioje sistemoje yra įdiegta naujausia FM belaidė technologija, suteikianti jums visišką judėjimo laisvę tuomet, kai žiūrite savo mėgstamus filmus ar klausotės muzikos. įkraunamojo stovo dėka jūsų ausinių baterijos gali būti įkraunamos tuomet, kai jų nenaudojate. Todėl jūsų ausinės visuomet yra iki galo įkrautos ir paruoštos naudoti, kada besumanytumėte pasimėgauti kino filmu.

Rūpeestingai perskaitykite šią instrukciją ir išsaugokite ją ateičiai, kad galėtumėte efektyviai naudotis jūsų FM belaide ausinių sistema.

Funkciju apžvalga - Gaminio paveikslėliai atverčiamame lape

A) Siųstuvas

1 Maitinimo ijungimo-išjungimo indikatorius
2 Ikrovimo režimo indikatorius
3 3 .5 mm stereo jėjimo jungties lizdas
4 Kanalų perjungiklis
5 Pastoviosios srovės maitinimo laido lizdas

B) Imtuvas

6 Automatinio suderinimo jungiklis "Auto tuning"
7 Garso stiprumo reguliatorius "Volume"
8 ljungimo-išjungimo jungiklis "Power"
9 Maitinimo ijungimo-išjungimo indikatorius/ išsikrovusios baterijos indikatorius

Svarbi informacija

Atidžiai perskaitykite toliau pateiktas nuorodas ir išsaugokite šią instrukcijos knygelę ateičiai. Prieš naudojantis FM belaide ausinių sistema būtina perskaityti saugos nuorodas ir naudojimo instrukciją.

Saugos nuorodos

• Užkirskite kelią gaisro ar elektros smūgio pavojui: saugokite prietaisą nuo drėgmės, lietaus, smėlio ar pernelyg didelio karščio (pvz., dėl šildymo prietaisų ar tiesioginių saulės spindulių) poveikio.
• Radijo įranga, skirta belaidei garso aparatūrai, nėra apsaugota nuo trikdžių, keliamų kitų radijo signalų siųstuvų
• Nenaudokite valymo priemonių, kurių sudėtyje yra alkoholio, spirito, amoniako ar abrazyvių dalelių, nes jie gali pažeisti prietaiso korpusą. Korpusui valyti naudokite šiek tiek sudrėkintą minkštą šluostę.
• Jei i ausinių sistemą išsilietų skystis, nedelsdami išimkite baterijas ir pasikonsultuokite su igaliotu prekybos atstovu.
• Nenaudokite šio gaminio drėgnoje aplinkoje arba arti vandens.
• Neleiskite šio gaminio veikti pernelyg dideliam karščiui ar tiesioginiams saulės spinduliams.
• Neardykite šio gaminio. Jei atsirastų techninių trikčių, pristatykite šį gaminį Philips prekybos atstovui, iš kurio jį pirkote.
• Neuždenkite šio gaminio
• Naudiojant ši gaminj gali būti veikiami netinkamai apsaugoti arba jautrūs elektroniniai prietaisai. Dėl šių trikdžių bet kuris iš minėtų prietaisų gali sugesti. Prieš naudodami ši gaminį patikrinkite, ar tai neturės įtakos netoliese esantiems prietaisams.
• Klausos apsauga! Ilgalaikis šio gaminio naudojimas nustačius didelį garso stiprumą gali neatstatomai sužaloti jūsų klausą.

Sistemos suderinamumas

Techniniu požiūriu su tuo pačiu siųstuvu yra įmanoma naudoti ir keletą papildomų FM belaidžių ausinių ar Philips FM belaidžių garsiakalbių, jei ji visi*:

• veikia 864 MHz dažnių juostoje
• veikia pagal tą pačią moduliacijos schema
• gali aptikti 19kHz kontrolinį signalą

Pasižiūrėkite, ar šių prietaisų elektrinių charakteristikų aprašymuose yra suderinamumo patvirtinimas.

Šis pareiškimas turėtų būti suprantamas tik technine prasme, juo mes nesuteikiame jokių garantijų bei neprisiimame jokių įsipareigojimų dėl galimybės įsigyti atskiras FM belaides ausines ar garsiakalbius, suderinamus su SHC8545.

FM belaidžių ausinių sistemos naudojimas

SVARBU!

• Naudokite tik Philips
12V/200mA kintamosios/pastoviosios srovės adapterį.
- UNaudokite tik Philips ikraunamas NiMH baterijas sutrumpintu korpusu NiMH (R03/AAA, modelio numeris:
SBC HB550S, detalès numeris 996500015757).
- Nenaudokite NiCd bateriju ar šarminiu bateriju, nes jos gali sugadinti jūsų FM belaides ausines.

Bateriju ïdėjimas ir pakeitimas

1 Atsukite ir nuimkite kairiaja ausinių pagalvėlę.

2 l bateriju lizda istatykite ikraunamas baterijas.

Naudokite tik jkraunamas Philips NiMH baterijas sutrumpintu korpusu (R03/AAA, modelio numeris: SBC HB550S, detalès numeris 996500015757)

3 Isitikinkite, kad baterijos yra įstatytos teisingai, atsižvelgiant į ant bateriju skyrelio pažymėtus poliškumo simbolius.

Jei nenaudojate sistemos ilgesnj laiką, būtinai išimkite iš ausinių baterijas.

4 Vėl sumontuokite kairiają ausinių pagalvėlę.

Siųstuvo paruošimas

5 Isitikinkite, kad adapterio darbinė įtampa, nurodyta ant firminės gaminio lentelės, atitinka elektros tinklo įtampa.

6 |statykite 12 V/ 200mA kintamosios/pastoviosios srovės adapterio pastovios srovės maitinimo laido kištuką i kitoje siųstuvo pusėje esantį pastoviosios srovės maitinimo laido lizdą, pažymėtą "DC 12V".

7 ljunkite 12 V/ 200mA kintamosios/pastoviosios srovės adapterį i elektros tinklo lizdą.

Visuomet ištraukite adapterio laido kištuką iš elektros tinklo lizdo, kai siųstuvas nenaudojamas ilgesnį laiką.

Ausinių baterijų įkrovimas

8 Uždėkite ausines ant ikraunamojo stovo ir įsitikinkite, kad kroviklio kontaktinių kištukų ir ausinių ikrovimo kontaktų padėtis sutampa.

Automatiškai įsižiebs įkrovimo indikatoriaus "CHARGING" lemputė, signalizuodama apie tai, jog vyksta įkrovimo procesas. Tuo pat metu ausinės automatiškai išsijungs ( indikatoriaus "POWER" lemputė užgęsta).

Kuomet baterijos bus jkrautos (jkrovimas užtrunka maždaug 16 valandų), žalia indikatoriaus "CHARGING" lemputė taip pat automatiškai užges.

SVARBU!

- Ikraunamasis stovas-siustuvas neperduoda garso signalu, kuomet vyksta bateriju ikrovimas.

DÈMESIO!

• Prieš naudojant FM ausines pirmą kartą būtina iki galo įkrauti baterijas, laikant ausines įkraunamajame stove ne mažiau kaip 16 val. Tai garantuos ilgesnį bateriju tarnavimo laiką.
• Baterijas prašome ikrauti tik kartu tiekiamame ikraunamajame stove (SHC8545) ar su jomis visiškai suderinamame kroviklyje.

Prijungimas prie garso šaltinio

9 Prijunkite vieną garso laido galą (3.5 mm stereo jungtis) prie siųstuvo 3.5 mm stereo įėjimo jungties lizdo "STEREO INPUT JACK".

10 Prijunkite kitą 3.5 mm stereo garso laido galą prie vieno iš šių lizdų: a) Garso šaltinio, pvz., televizoriaus, HiFi garso aparatūros ar asmeninio kompiuterio, ausinių išėjimo lizdo.

Nustatykite pastovų santykinai aukštą garso šaltinio garso stiprumo lygi, pvz., 25% maksimalaus garso lygio.

- Jei jūsų garso šaltinis turi 6.3mm ausinių išėjimo lizda, panaudokite kartu tiekiamą stereo jungties adapterį, leidžiantį pritaikyti 3.5mm jungties kištuką 6.3mm lizdui.

SVARBU!

- Kai kurių televizorių ausinių išėjimo garso stiprumą galima reguliuoti tik naudojantis televizoriaus ekrano meniu.

b) Garso šaltinio linijinio išėjimo lizdo, pvz., "REC OUT" ar "LINE OUT" (panaudojant kartu tiekiamą "Y" tipo kabelį).

- Patikrinkite, ar raudonas RCA kištukas (dešinysis kanalas) yra prijungtas prie garso šaltinio dešiniojo kanalo išėjimo (raudona spalva).

- Patikrinkite, ar baltas RCA kištukas (kairysis kanalas) yra prijungtas prie garso šaltinio kairiojo kanalo išėjimo (balta spalva).

- jei garso šaltinio RCA išėjimo garso stiprumą galima reguliuoti, nustatykite didžiausią išėjimo signalo lygi, kuriam esant garsas dar nėra iškraipomas.

11 ljunkite savo garso šaltinį ir atsargiai padidinkite jo garso stiprumą. Siųstuvo indikatoriaus POWER lemputė įsižiebs tuomet, kai bus gaunami signalai.

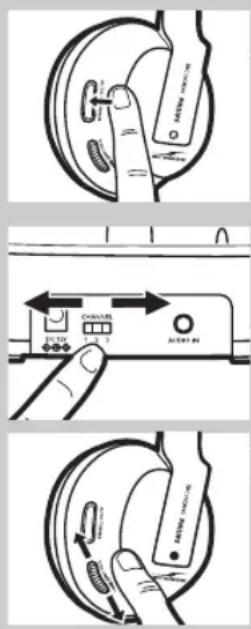

12 ljunkite ausinių ijungimo-išjungimo jungikli "POWER". Automatiškai įsižiebs indikatoriaus lemputė "POWER".

13 Nuspauskite ir palaikykite maždaug 1 sekundę ausinių automatinio suderinimo mygtuką "AUTO-TUNING", kad būtų surastas tinkamas perdavimo kanalas.

Ausinės automatiškai susiderins su siųstuvu.

14 Jei atsiranda trikdžių iš netoliese esančių siųstuvų, pakeiskite siųstuvo perdavimo kanalą, paskui pakartokite 13-ame punkte aprašytus veiksmus, suderindami ausines su siųstuvu.

15 Sureguliuokite ausinių garso stiprumą iki norimo lygio.

SVARBU!

- Venkite reguliuoti garso šaltinio garso stipruma, nes tai gali turėti neigiamos įtakos garso kokybei, esant per žemam įėjimo lygiui.

Trikčių šalinimas

Jei atsiranda triktis, pirmiausiai išbandykite žemiau išvardintus punktuose pateiktus sprendimo būdus. Jei vadovaujantis pateiktais nurodymais problemos išspręsti nepavyksta, skambinkite i klientų konsultavimo tarnybą (žiūr. "Reikia pagalbos?") arba pasitarkite su pardavėju, iš kurio pirkote šį gaminį.

Niekuomet nebandykite ardyti prietaiso patys, nes tuomet nestos galioti prietaisui suteikta gamintojo garantija.

Pirmiausiai patikrinkite visus laidus ir jsitikinkite, kad jie yra prijungti teisingai.

Triktis Galimos priežastys Sprendimas

Neprasideda Nejdėtos baterijos Atlikite veiksmų seką, aprašytą 1-4 ausinių bateriju punktuose skyrelyje ‘Bateriju įdėjimas ikrovimo procesas ir pakeitimas’
	Neteisingai įdėtos baterijos Įstatykite baterijas iš naujo,atsižvelgdami į pažymėtus poliškumo simbolius.
	Nėra maitinimo iš elektros tinklo	Patikrinkite, ar įkraunamasis stovasyra įjungtas į elektros tinklą peradapterį ir atlikite 5-7 punktuose aprašytus veiksmus.
	Įkroviklio kontaktiniai kištukai nesiliečia su ausinių metaline kontaktine plokštele	Uždėkite ausines ant įkraunamojo stovo tinkamai ir įsitikinkite, kad įkrovimo indikatorius "CHARGE" šviečia.
	Ausinės yra uždėtos ant įkraunamojo stovo neteisingoje padėtyje	Uždėkite ausines teisingoje padėtyje.
Nėra garso/garsas iškraipomas	Ausinių maitinimas išjungtas	Paspauskite maitinimo įjungimo- išjungimo jungiklj "POWER". Automatiškai įsižiebs indikatoriaus "POWER" lemputė, signalizuojanti apie tai, jog ausinės yra įjungtos.

Nejdėtos baterijos Atlikite veiksmų seką aprašytą 1-4 punktuose skyrelyje ‘Baterijų įdėjimas ir pakeitimas’
Neteisingai įdėtos baterijos ľstatykite baterijas iš naujo,atsižvelgdami į pažymėtus poliškumo simbolius.
Siųstuvas negauna maitinimo iš Patikrinkite, ar įkraunamasis stovas elektros tinklo yra jjungtas į elektros tinklą peradapterį ir atlikite 5-7 punktuose aprašytus veiksmus.
Baterijos išsikrovė Atlikite 5-7 punktuose aprašytusveiksmus sistemai įkrauti.
Neprijungtas garso šaltinis ľsitikinkite, kad garso šaltinio išėjimolizdas yra sujungtas su Jūsų siųstuvo3.5 mm stereo įėjimo jungties lizdu.Atlikite 9-12 punktuose nurodytusveiksmus.
Garso šaltinis yra išjungtas Įjunkite garso šaltinį.
Nustatytas per mažas garso Sureguliuokite jūsų garso šaltinio stiprumas arba ausinių garso stiprumą.Klausos apsauga: ilgalaikis šiogaminio naudojimas nustačius didelįgarso stiprumą gali neatstatomaisužaloti jūsų klausą
Garso išėjimo lygis žemas Jei garso šaltinio RCA išėjimo garso stiprumą galima reguliuoti,nustatykite didesnį išėjimo signalolygi, kuriam esant garsas nėraiškraipomas.SVARBU: kai kurių televizorių ausiniųišvesties garso stiprumą galimareguliuoti tik naudojantis televizoriausekrano meniu..
Ausinės nesuderintos su siųstuvu Nuspauskite ir palaikykite mygtuką"AUTO-TUNING" maždaug 1 sek.,tuomet ausinės automatiškai ieškosgeriausio priėmimo signalo.
Trikdžiai dėl kitų radijosignalų šaltinių	1) Pakeiskite siųstuvo dažnių kanalą.Pasirinkite 1 iš 3 galimų variantų,kuris leidžia geriausiai priimti signalą.Mes rekomenduojame pirmiausiaipasirinkti kanalą 1. Paskui suderinkiteausinių priėmimo kanalą su siųstuvu,kaip buvo aprašyta aukščiau.2) Perkelkite siųstuvą arba ausines įkitą vietą
Imtuvas yra per toli nuo siųstuvo Prieikite arčiau siųstuvo.
Naudojamas kitoks, nei Naudokite komplekte esantį siųstuvąSHC8545, siųstuvas SHC8545. Kai kurie siųstuvai,sumontuoti kituose įrenginiuose, gali būti nesuderinami su ausinėmisSHC8545 dėl jose įdiegtų pažangesnių technologijų.

Néra garso jkraunamasis stovas-siųstuvas Jei norite klausyti muzikos per kitas (naudojant keletą neperduoda garso signalų, kuomet Philips belaides ausines ar ausinių ar Philips vyksta baterijų įkrovimas. Todėl garsiakalbius, suderinamus su belaidžių kitos Philips ausinės ar belaidžiai SHC8545 įkraunamuoju stovu-garsiakalbių) garsiakalbiai negali priimti jokio SHC8545 ausines nuo signalo net ir tuomet, kai jie yra įkraunamojo stovo-siųstuvo. tinkami naudoti su SHC8545 įkraunamuoju stovu-siųstuvu.

Siųstuvas	Sistema:	Radijo dažniai (RF)
	Modulacija:	Dažninė modulacija (FM)
	Kontrolinis signalas: 19kHz
	Nešlio dažnis: (/00 & /05)	Kanalas 1: 863.5MHzKanalas 2: 864MHzKanalas 3: 864.5MHz
	Spinduliuojama išėjimo galia:	<10mW
	Darbinis signalo perdavimo diapazonas:	iki 100m**, visomis kryptimis (360°)
	Jejimo lygis:	500 mV
	Maitinimo šaltinis:	12 Volts/ 200mA DC, teigiamas polius centre;
Ausinės	Priėmimo dažnis: (/00 & /05)	863MHz – 865MHz
	Signalo/triukšmo santykis:	>70dB (1kHz sinusoidė,pagal "A" charakteristiką)
	Iškraipymai:	≤ 2% THD
	Kanalų atskyrimas:	≥ 30 dB
	Atkuriamų audio dažnių diapazonas:	20-20,000 Hz
	Maitinimo šaltinis:	2 x R03/AAA ikraunamos baterijos(Philips, NiMH, modelio Nr.:SBC HB550S, užsakymo Nr.996500015757)
	Baterijos veikimo laikas:	~ 15 valandų

*) Visi čia pateikti duomenys gali būti keičiami be atskiro įspėjimo
**) Priklausomai nuo aplinkos sąlygų

Europos reglamentų atitikties deklaracija

"Philips Consumer Electronics, B.U. Peripherals & Accessories" pareiškia, kad ši FM belaidė ausinių sistema SHC8545 atitinka esminius Direktyvos 1999/5/EC reikalavimus ir kitas susijusias šios direktyvos nustatytas sąlygas.

Šis gaminys buvo suprojektuotas, išbandytas ir pagamintas pagal Europos R&TTE direktyvą 1999/5/EC.
