Produkttyp	Trådlös FM-hörlur med dockningsstation och sändare
Märke	Philips
Modell	SJM2120 (system SHC8545)
Strömförsörjning sändare	Nätadapter 12 V / 200 mA DC, positiv mitt
Strömförsörjning hörlur	2 laddningsbara NiMH-batterier R03/AAA (typ SBC HB550S, ref. 996500015757)
Drifttid hörlur	Cirka 15 timmar
Laddningstid	Cirka 16 timmar
Frekvensband	863–865 MHz
Effektiv räckvidd	Upp till 100 meter i fritt fält
Audiofrekvensrespons	20–20 000 Hz
Signal/brusförhållande	> 70 dB (A-vägd)
Total harmonisk distorsion	≤ 2 %
Kanalseparation	≥ 30 dB
Anslutning	Stereoingång 3,5 mm, adapter 6,35 mm medföljer, Y-kabel RCA
Huvudfunktioner	Trådlös FM-lyssning, laddning via dockningsstation, automatisk avstämning, kanalval (3 kanaler)
Underhåll och rengöring	Rengör med en mjuk, lätt fuktad trasa; använd inte slipande medel, alkohol eller ammoniak
Säkerhet	Utsätt inte för fukt, regn, sand eller värmekälla; demontera inte; risk för hörselskador vid hög volym
Reservdelar och reparerbarhet	Specifika Philips laddningsbara batterier; specifik nätadapter 12V/200mA; kontakta en auktoriserad återförsäljare för reparation
Allmän information	Uppfyller EU-direktiv R&TTE 1999/5/EC; vikt och mått anges inte i bruksanvisningen

Vanliga frågor - SJM2120 PHILIPS

Hur laddar jag hörluren?

Placera hörluren i laddningsdockan med stiften i linje. Indikatorlampan CHARGING tänds. Full laddning tar cirka 16 timmar. Hörluren stängs av automatiskt under laddning.

Vilka batterier ska jag använda?

Använd endast Philips laddningsbara NiMH-batterier med kort hölje (R03/AAA, typ SBC HB550S, ref. 996500015757). Använd inte NiCd eller alkaliska batterier.

Hörluren ger inget ljud, vad gör jag?

Kontrollera att hörluren är påslagen (knappen POWER), att batterierna är laddade och korrekt installerade. Se till att sändaren är strömförsörjd och ansluten till ljudkällan. Tryck på AUTO-TUNING för att synkronisera.

Hur ansluter jag hörluren till en TV?

Anslut 3,5 mm ljudkabeln till TV:ns hörlursutgång. Om utgången är 6,35 mm, använd medföljande adapter. Ställ in TV:ns volym till cirka 25% av max.

Varför uppstår störningar?

Byt kanal på sändaren med väljaren (3 kanaler tillgängliga). Placera sändaren och hörluren på en annan plats. Håll dem borta från andra radioapparater.

Vad är räckvidden för hörluren?

Den effektiva räckvidden kan nå 100 meter i fritt fält med rundstrålande täckning (360°). Hinder minskar räckvidden.

Hur rengör jag hörluren?

Använd en mjuk, lätt fuktad trasa. Använd inte produkter som innehåller alkohol, ammoniak eller slipmedel. Undvik att vätska tränger in i apparaten.

Kan jag använda flera hörlurar med en sändare?

Ja, förutsatt att de fungerar i 864 MHz-bandet, använder samma modulering och detekterar 19 kHz pilotton. Kontrollera kompatibilitetsspecifikationerna.

Vad gör jag om POWER-lampan inte tänds?

Kontrollera att nätadaptern är inkopplad och att dockningsstationen får ström. Se till att hörluren är korrekt placerad på stationen för laddning.

Hörluren laddas ur snabbt, vad gör jag?

Se till att du använder rekommenderade laddningsbara batterier och att de är fullt laddade (16 timmar). Om problemet kvarstår kan batterierna vara utslitna och måste bytas.

BRUKSANVISNING SJM2120 PHILIPS

Översikt över funktionerna 60
Säkerhetsanvisningar 61
Systemkompatibilitet 61
Användning av ditt trådlösa FM-headsetsystem 62-64
Problemlösning 64-66
Tekniska specifikationer 66
Europeiska bestämmelser 67

Trådlöst FM-headsetsystem

SHC8545

Grattis! Du har just köpt ett av de mest avancerade trådlösa FM-headsetsystemen.

Systemet använder sig av den senaste trådlösa FM-teknologin, som ger dig fullständig rörelsefrihet medan du lyssnar på film eller musik. När headsetet inte används kan det stå i basstationen för enkel uppladdning. Då är det alltid uppladdat och klart för användning när du vill titta på en film.

För att du ska få ut mesta möjliga av ditt trådlösa headsetsystem ber vi dig läsa denna handbok noga.

Översikt över funktionerna - Bilder av produkten på insidan av pärmen

A) Sändare

1 Strömindikator
2 Laddningindikator
3 3,5 mm stereoingång
4 Kanalväljare
5 L ikströmsingång

B) Mottagare

6 Knapp för automatisk frekvensinställning
7 Volymreglage
8 Strömbrytare
9 Strömindikator/batteriindikator

Viktig information

Läs följande anvisningar noggrant och behåll häftet för framtida referens. Du måste läsa alla säkerhets- och skötselanvisningar innan du börjar använda det trådlösa FM-headsetsystemet.

• Undvik risken för brand eller elektrisk stöt genom att inte utsätta enheten för fuktighet, regn, sand eller för stark värme från värmeelement eller direkt solljus.
• Radioutrustning för trådlösa ljudtillämpningar är inte skyddade från störningar från andra radiosändningar.
• Använd inte rengöringsmedel som innehåller alkohol, ammoniak eller skurmedel. De kan skada höljet.Använd bara ett lätt fuktat sämskskinn för att göra ren höljet.
• Om spilld vätska kommer in i headsetsystemet måste du omedelbart ta ut batterierna och vända dig till en auktoriserad försäljare.
• Använd inte produkten på fuktigt ställe eller nära vatten.
• Utsätt inte produkten för stark hetta eller direkt solljus.
• Plocka inte isär produkten. Om du får tekniska problem bör du ta produkten till en Philips-försäljare.
  • Täck inte över produkten.
• Annan elektronisk utrustning som inte är tillräckligt skyddad eller särskilt känslig kan påverkas av användningen av denna produkt. Denna störning kan leda till skada på utrustningen. Tag reda på om omgivande utrustning kan påverkas av denna produkt innan du börjar använda den.
• Hörselsäkerhet! Kontinuerlig användning vid hög volym kan skada hörseln permanent.

Systemkompatibilitet

Det är tekniskt möjligt att använda flera trådlösa FM-headset eller Philips trådlösa FM-högtalare med en enda sändare förutsatt att de alla*:

– används på 864 MHz-bandet
- fungerar enligt samma moduleringsschema
- kan avkänna en pilotton på 19 kHz

Läs i enheternas elspecifikationer för att kontrollera att de är kompatibla.

Denna förklaring ska endast tolkas ur teknisk synpunkt. Den utgör ingen som helst garanti eller utfästelse om tillgängligheten på marknaden av separata trådlösa FM-headset/högtalare som är kompatibla med SHC8545.

Användning av ditt trådlösa FM-headsetsystem

VIKTIGT!

• Använd endast Philips nätadapter för 12 V/200 mA.
• Använd endast Philips laddningsbara NiMH-batterier med förkortad hylsa (R03/AAA, typnummer: SBC HB550S, detaljnummer 996500015757).
• Använd inte NiCd-batterier eller alkaliska batterier. De kan skada ditt trådlösa FM-headsetsystem.

1 Skruva loss och ta ut den vänstra hörlurskudden på headsetet.
2 Lägg i de uppladdningsbara batterierna i batterifacket.

Använd endast laddningsbara NiMH-batterier med förkortad hylsa från Philips (R03/AAA, typnummer: SBC HB550S, detaljnummer 996500015757).

3 Se till att batterierna sätts in åt det håll som anges av de ingraverade polaritetssymbolerna i batterifacket.

Ta ut batterierna ur batterifack i headsetet om systemet inte ska användas under en längre tid.

4 Sätt tillbaka den vänstra hörlurskudden.

Ställa in sändaren

5 Kontrollera att adapterns märkspänning som anges på märkplåten överensstämmer med spänningen i vägguttaget.
6 Anslut likströmskontakten från nätadaptern för 12 V/200mA till ingången för 12 V likström på baksidan av sändaren.
7 Sätt i nätadaptern för 12 V/200 mA i vägguttaget.

Dra alltid ut adapterns kontakt ur vägguttaget om sändaren inte ska användas en längre tid.

8 Sätt i headsetet i basstationen och se till att sändaren laddningspinnar och headsetets laddningskontakt stämmer överens.

Laddningsindikatorn (CHARGING) tänds automatiskt för att indikera att laddning pågår. Samtidigt kopplas headsetet av automatiskt (dvs. strömindikatorn (POWER) slocknar).

När laddningen är klar (vilket tar ca 16 timmar) slocknar den gröna laddningsindikatorn (CHARGING) automatiskt.

VIKTIGT!

- Det sänds ingen audiosignal från basstationen när laddning pågår.

WARNING!

• Innan du använder det trådlösa FM-headsetet för första gången måste batterierna ha laddats i minst ca 16 timmar. På så sätt får du ut längre livslängd ur batterierna.
• Denna produkt uppfyller kraven i de senaste säkerhetsbestämmelserna. Ladda bara batterierna i den medföljande basstationen (SHC8545) eller en helt kompatibel laddare.

Ljudanslutning

9 Anslut ena änden av audiokabeln (3,5 mm stereokontakt) till sändarens 3,5 mm stereoingång.
10 Anslut den andra änden av 3,5 mm stereokabeln till antingen:

a) Headsetutgången på en audiokälla t.ex. en tv, en HiFi eller en dator. Ställ in audiokällans volymnivå på en fast acceptabelt hög ljudnivå, t.ex. 25% av maxnivån.

- Om din ljudkälla har en 6,3 mm headsetutgång använder du den medföljande stereoadapterkontakten från 3,5 mm till 6,3 mm.

VIKTIGT!

- Med vissa tv-apparater kan utgångsnivån för högtalarna bara ställas in från menyn på skärmen.

b) Linjeutgången på en audiokälla, t.ex. REC OUT eller LINE OUT (med den medföljande Y-kabeln).

• Kontrollera att den röda RCA-kontakten (höger kanal) är ansluten till högerkanalen (röd) på audiokällan.
• Kontrollera att den vita RCA-kontakten (vänster kanal) är ansluten till vänsterkanalen (vid) på audiokällan.
• Om det går att ställa in en RCA-utgångsnivå ska den ställas på högsta acceptabla nivå utan att ljudet förvrängs.

11 Koppla på audiokällan och öka försiktigt volymen på audiokällan. Strömindikatorn (POWER) på sändaren lyser när det kommer in en signal.

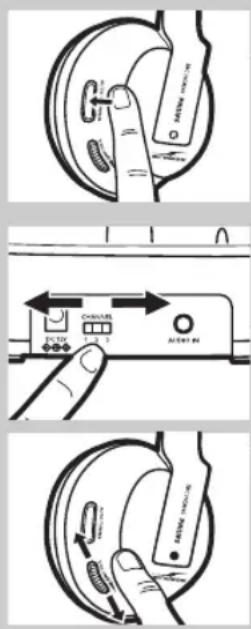

12 Koppla på med strömbrytaren (POWER) på headsetet.

Då tänds strömindikatorn (POWER).

13 Håll ner knappen för automatisk frekvensinställning (AUTO-TUNING) på headsetet i ca 1 sekund för att ställa in rätt sändningskanal. Headsetet ställer då automatiskt in sig efter sändaren.

14 Om det blir störningar från närbelägna sändare upprepar du steg 13 för att ställa in headsetet efter sändaren.

15 Ställ in volymknapparna på headsetet till önskad nivå.

VIKTIGT!

- Ställ inte in lyssningsvolymen vid audiokällan. Då kan det hända att ljudkvaliteten försämras vid låga ingångsnivåer.

Problemlösning

Om det uppstår ett fel ber vi dig först att gå genom följande punkter. Om du inte kan lösa problemet med hjälp av de tipsen, kan du kontakta vår helpline (se "Behöver du hjälp?") eller vänd dig till butiken där du köpte systemet. Försök aldrig att öppna enheten. Då förfaller garantin. Kontrollera först att alla kablama sitter i ordentligt.

Problem Möjlig orsak Lösning

Headsetet laddas Det finns inget batteri i Följ steg 1 till 4 under inte ‘Sätta i/byta batterier’
	Batterierna ligger åt fel håll Lägg i batterierna igen och följ de ingraverade polaritetssymbolerna.
	Ingen strömförsörjning Se till att basstationen är ansluten till nätet via en adapter, och följ sedan steg 5 till 7.
	Laddningsstiften i basstationen har inte kontakt med metallplattan på headsetet	Lås fast headsetet och kontrollera att laddningsindikatorn (CHARGING) är på.
	Headsetet sitter åt fel håll i basstationen	Sätt in headsetet åt rätt håll.
Inget ljud/ förvrängt ljud	Headsetet är avstängt	Tryck på strömbrytaren (POWER).Då tänds strömindikatorn (POWER) för att ange att headsetet är på.
	Det finns inget batteri i Följ steg 1 till 4 under ‘Sätta i/byta batterier’
	Batterierna ligger åt fel håll Lägg i batterierna igen och följ de ingraverade polaritetssymbolerna.
	Sändaren får ingen ström	Se till att basstationen är ansluten till nätet via en adapter, och följ sedan steg 5 till 7.

Batteriet börjar bli svagt Följ steg 5 till 7 för att ladda uppsystemet igen.
Audiokälla inte ansluten Se till att audiokällans audioutgång äransluten till 3,5 mm stereoingångenpå sändaren. Följ steg 9 till 12.
Audiokällan är avstängs Koppla på audiokällan.
Volymen för lågt inställd Ställ in volymen på audiokällan ellerheadsetet.Hörselsäkerhet:Kontinuerlig användning vid hög volymkan skada hörseln permanent.
Audioutgångsnivån är för låg Om du har ljudkällor med inställbarutgångsnivå, ställ in utgångsvolymenpå en högre, distorsionsfri nivå.VIKTIGT:Med vissa tv-apparater kanutgångsnivån för högtalarna bara ställasin från menyn på skärmen.
Headsetet är inte inställt Håll ner knappen för automatiskpå sändarfrekvensen frekvensinställning AUTO-TUNING ica 1 sekund. Då letar headsetetautomatiskt efter bästa möjligamottagning.
Störningar från andra radiokällor 1)Ändra frekvensen på sändaren.Välj bland de tre kanalerna och ställin den som ger bäst mottagning.Virekommenderar kanal 1 som förstaval. Ställ sedan in frekvenskanalen påheadsetet enligt beskrivningen ovan.2) Flytta på sändaren eller headsetet
Mottagaren är för långt bort Flytta dem närmare för bättrefrån sändaren mottagning
En annan sändare än Använd den medföljandeSHC8545 används SHC8545-sändaren.Vissa sändaresom redan finns inbyggda i annanutrustning är möjligen inte kompatiblamed headsetet SHC8545 på grund avden avancerade teknologin.
Det sänds ingen audiosignal frånbasstationen när laddning pågår.Därför kan Philips headset ellertrådlösa högtalare inte ta emotnågon signal, även om de ärkompatibla med basstationenSHC8545.	Om du vill lyssna på musik medPhilips trådlösa headset ellerhögtalare som är kompatibla medbasstationen SHC8545 måste duta ut headsetet SHC8545 urbasstationen.

Specifikation*

Sändare System: Radiofrekvens (RF)
	Modulering: Frekvensmodulering (FM)
	Pilotton: 19kHz
	Bärarfrekvens: (/00 & /05) Kanal 1: 863.5MHzKanal 2: 864MHzKanal 3: 864.5MHz
	Utstrålad effekt: <10mW
	Effektivt sändningsavständ: upp till 100 meter i alla riktningar(360°)
	Innivå: 500 mV
	Strömförsörjning: 12 V/200 mA DC, pluspolen i mitten

Hörlurar Mottagningsfrekvens: (/00 & /05) 863MHz – 865MHz

Signalbrusförhållande: > 70dB (1kHz sinusvåg, A-viktad)
Distortion:	≤ 2% THD
Kanalseparering:	≥ 30 dB
Audiofrekvensområde:	20-20,000 Hz
Strömförsörjning: 2 x R03/AAA batterier (Philips NiMH, typnummer: SBC HB550S, stycknummer 996500015757)
Batteriernas livslängd:	~ 15 timmar

*) Alla specifikationer kan ändras utan föregående meddelande

**) Beroende på omgivningsförhållandena

Europeiska bestämmelser

Philips Consumer Electronics, B.U. Peripherals & Accessories, intygar att det trådlösa FM-headset SHC8545 uppfyller de väsentliga kraven och andra relevanta bestämmelser i direktivet 1999/5/EG.

Denna produkt har konstruerats, testats och tillverkats i enlighet med de europeiska R&TTE-direktivet 1999/5/EG.
