Typ produktu	Bezdrátová FM sluchátka s nabíjecí stanicí a vysílačem
Značka	Philips
Model	SJM2120 (systém SHC8545)
Napájení vysílače	Síťový adaptér 12 V / 200 mA DC, kladný střed
Napájení sluchátek	2 nabíjecí NiMH baterie R03/AAA (typ SBC HB550S, ref. 996500015757)
Výdrž sluchátek	Asi 15 hodin
Doba nabíjení	Asi 16 hodin
Frekvenční pásmo	863 – 865 MHz
Efektivní dosah	Až 100 metrů na volném prostranství
Frekvenční odezva zvuku	20 – 20 000 Hz
Odstup signálu od šumu	> 70 dB (vážené A)
Celkové harmonické zkreslení	≤ 2 %
Oddělení kanálů	≥ 30 dB
Konektivita	Stereo vstup 3,5 mm, součástí adaptér 6,35 mm, Y-kabel RCA
Hlavní funkce	Bezdrátový poslech FM, nabíjení v dokovací stanici, automatické ladění, výběr kanálu (3 kanály)
Údržba a čištění	Čistěte měkkým, mírně vlhkým hadříkem; nepoužívejte abrazivní prostředky, alkohol ani čpavek
Bezpečnost	Nevystavujte vlhkosti, dešti, písku ani zdroji tepla; nerozebírejte; riziko poškození sluchu při vysoké hlasitosti
Náhradní díly a opravitelnost	Specifické nabíjecí baterie Philips; specifický síťový adaptér 12V/200mA; pro opravy kontaktujte autorizovaného prodejce
Obecné informace	V souladu s evropskými směrnicemi R&TTE 1999/5/EC; hmotnost a rozměry nejsou uvedeny v návodu

Často kladené otázky - SJM2120 PHILIPS

Jak nabíjet sluchátka?

Umístěte sluchátka do nabíjecí stanice a zarovnejte kontakty. Rozsvítí se kontrolka CHARGING. Plné nabití trvá asi 16 hodin. Sluchátka se během nabíjení automaticky vypnou.

Jaké baterie použít?

Používejte pouze nabíjecí NiMH baterie Philips se zkráceným pouzdrem (R03/AAA, typ SBC HB550S, ref. 996500015757). Nepoužívejte NiCd ani alkalické baterie.

Sluchátka nevydávají žádný zvuk, co dělat?

Zkontrolujte, zda jsou sluchátka zapnutá (tlačítko POWER), zda jsou baterie nabité a správně vložené. Ujistěte se, že je vysílač napájen a připojen ke zdroji zvuku. Stiskněte AUTO-TUNING pro synchronizaci.

Jak připojit sluchátka k televizoru?

Připojte 3,5 mm audio kabel do sluchátkového výstupu televizoru. Pokud je výstup 6,35 mm, použijte přiložený adaptér. Nastavte hlasitost televizoru na přibližně 25 % maxima.

Proč dochází k rušení?

Změňte kanál vysílače pomocí přepínače (k dispozici 3 kanály). Umístěte vysílač a sluchátka na jiné místo. Oddalte je od jiných rádiových zařízení.

Jaký je dosah sluchátek?

Efektivní dosah může dosáhnout 100 metrů na volném prostranství s všesměrovým pokrytím (360°). Překážky snižují dosah.

Jak čistit sluchátka?

Použijte mírně navlhčený měkký hadřík. Nepoužívejte výrobky obsahující alkohol, čpavek ani abraziva. Zabraňte vniknutí kapaliny do zařízení.

Mohu používat více sluchátek s jedním vysílačem?

Ano, pokud pracují v pásmu 864 MHz, používají stejnou modulaci a detekují pilotní tón 19 kHz. Zkontrolujte specifikace kompatibility.

Co dělat, když se kontrolka POWER nerozsvítí?

Zkontrolujte, zda je síťový adaptér zapojený a zda je dokovací stanice napájena. Ujistěte se, že jsou sluchátka správně umístěna na stanici pro nabíjení.

Sluchátka se rychle vybíjejí, co dělat?

Ujistěte se, že používáte doporučené nabíjecí baterie a že jsou plně nabité (16h). Pokud problém přetrvává, baterie mohou být opotřebované a je třeba je vyměnit.

NÁVOD K OBSLUZE SJM2120 PHILIPS

Přehled funkci 100
Bezpečnostní opatření ....101
Kompatibilita systému 101
Jak použít systém bezdrátových FM sluchátek ....102-104
Odstraňování závad 104-106
Technické údaje 106
Evropské předpisy ......107

Blahopřejeme Vám! Právě jste si zakoupili jeden z nejmodernějších systémů bezdrátových FM sluchátek.

Tento systém využívá nejnovější bezdrátovou FM techniku, także máte při poslechu svého oblíbeného filmu či hudby naprostou volnost pohybu. Jestliže sluchátka nepoužíváte, můžete si je v dobíjecí kolébce snadno dobít. Znamená to, že sluchátka máte vždy plně nabitá a připravená k poslechu svých oblíbených programů.

Abyste však dosáhli co nejlepší výkonnosti svého systému bezdrátových FM sluchátek, pečlivě si tuto příručku přečtěte a uschovejte si ji pro budoucí potřebu.

Přehled funkcí - Ilustrace výrobku je na vnitřní klopě

A) Vysílač

1 Indikátor vypínače
2 Indikátor dobíjení
3 Vstupní 3,5 mm stereofonní konektor
4 Přepínač kanálů
5 Vstupní konektor ss napájení

B) Přijímač

6 Samoladící spínač
7 Ovladač hlasitosti
8 Vypínač
9 Indikátor vypínače / Indikátor vybití baterie

Důležité informace

Pečlivě si tuto příručku s pokyny přečtěte a uschovejte si ji pro budoucí potřebu. Před použitím systému bezdrátových FM sluchátek si laskavě přečtěte všechny bezpečnostní a provozní pokyny.

Bezpečnostní opatření

• Zabraňte nebezpečí ohně a šoku: chraňte zařízení před vlhkostí, deštěm, pískem a přílišným teplem, způsobeným tepelným zařízením a přímým slunečním zářením.
• Zařízení pro bezdrátový přenos vysílání není chráněno proti rušení způsobenému jinými vysílacími přístroji.
• K čištění zařízení nepoužívejte čisticí přípravky obsahující alkohol, líh, čpavek ani drsné částice, nebot' mohou pouzdro poškodit. K vyčištění pouzdra použijte mírně navlhčenou čisticí kůži.
• Dostane-li se do sluchátek tekutina, okamžitě z nich vyjměte baterie a porad'te se s oprávněnou prodejnou.
• Výrobek se nesmí používat na vlhkých místech a blízko vody.
• Výrobek se nesmí vystavovat přílišnému teplu ani přímému slunečnímu záření.
• Výrobek se nesmí rozebírat. V případě technické poruchy jej odneste své prodejně zařízení značky Philips.
  • Výrobek se nesmí zakrývat.
• Nedostatečně chráněné či citlivé elektronické zařízení může být provozem tohoto výrobku ovlivněno. Interference může způsobit poškození obou zařízení. Před použitím sluchátek laskavě zkontrolujte, zda ostatní zařízení nebude tímto výrobkem ovlivněno.
• Chraňte si sluch! Stálým poslechem hlasitého vysílání si můžete sluch permanentně poškodit.

Kompatibilita systému

Technicky je možné použít několikero dalších bezdrátových FM sluchátek nebo bezdrátových FM reproduktorů značky Philips s jediným vysílačem, jestliže všechna zařízení*:

– provozují v pásmu 864 MHz
– pracují na základě stejného modulačního schematu
- mohou zaregistrovat 19kHz zkušební tón

Kompatibilitu si ověřte podle elektrických specifikací jednotlivých zařízení.

Toto prohlášení je třeba uvážit pouze z technického hlediska; žádným způsobem nezaručuje kompatibilitu ani dostupnost modelů bezdrátových FM sluchátek a reproduktorů s přístrojem SHC8545.

Jak použít systém bezdrátových FM sluchátek

DŮLEŽITÉ!

• Použijte pouze adaptér značky Philips 12V/200mA na stř./ss proud.
• Použijte pouze dobíjitelné baterie značky Philips se zkráceným pouzdrem NiMH (R03/AAA, typové číslo: SBC HB550S, část číslo: 996500015757).
• Nepoužívejte ani baterie NiCd, ani alkalické baterie, nebot' mohou systém bezdrátových FM sluchátek poškodit.

Vkládání/výměna baterií

1 Vyšroubujte a vyjměte polštářek z levého sluchátka.
2 Vložte dobíjitelné baterie do zásobníku baterií.
Použijte pouze dobíjitelné baterie značky Philips se zkráceným pouzdrem NiMH (R03/AAA, typové číslo: SBC HB550S, část číslo 996500015757).
3 Podle označení polarity v zásobníku zkontrolujte, zda jsou baterie do zásobníku správně vložené.
Nebudete-li sluchátka delší dobu používat, vždy z nich baterie vyjměte.
4 Připevněte polštářek zpět do levého sluchátka.

5 Zkontrolujte, zda se napětí uvedené na typovém štítku adaptéru shoduje s místním sít'ovým napětím.

6 Připojte výstupní konektor ss proudu adaptéru 12 V/ 200mA na stř./ss proud ke vstupnímu napájecímu konektoru ss proudu DC 12V na zadní straně vysílače.

7 Zapojte adaptér na stř./ss proud 12 V/200mA do sít'ové zásuvky. Nebudete-li vysílač delší dobu používat, vždy adaptér rozpojte ze sít'ové zásuvky.

8 Vložte sluchátka do dobíjecí kolébky a zkontrolujte, zda jsou dobíjecí kolíky vysílače správně vyrovnané s nabíjecími kontakty sluchátek.

Indikátor dobíjení CHARGING se automaticky rozsvítí, což znamená, že se baterie dobíjejí. Současně se vypne napájení sluchátek (tj. zhasne se indikátor vypínače POWER).

Jakmile se dobíjení ukončí (trvá přibližně 16 hodin), automaticky se zhasne také zelený indikátor dobíjení CHARGING.

DŮLEŽITÉ!

- Vysílač s dobíjecí kolébkou nevysílá při zapnutí žádný zvukový signál.

VÝSTRAHA!

• Než FM sluchátka poprvé použijete, musíte baterie plně nabít - nechte je dobíjet nejméně 16 hodin. Zajistíte tím delší životnost baterií.
• Tento výrobek splňuje nejnovější bezpečnostní předpisy. K dobíjení baterií použijte pouze přiloženou dobíjecí kolébku (SHC8545) nebo naprosto kompatibilní dobíječ.

Audiové zapojení

9 Připojte jeden konec audiového kabelu (3,5 mm stereofonní přípojka) k 3,5 mm stereofonnímu vstupnímu konektoru vysílače.

10 Druhý konec 3,5 mm stereofonního kabelu připojte:

a) Bud' k výstupu pro sluchátka na audiovém zdroji, jako je televizní přijímač, HiFi nebo osobní počítač. Seřidte hlasitost na audiovém zdroji na vhodnou stálou hladinu, například na 25% maximální hodnoty.

- Je-li audiový zdroj vybaven 6,3mm výstupem na sluchátka, použijte přiloženou stereofonní převodovou svorku z 3,5mm na 6,3mm.

DŮLEŽITÉ!

- U některých televizních přijímačů lze hlasitost na výstupním konektoru sluchátek seřídit pouze pomocí menu na televizní obrazovce.

b) Nebo k řadovému výstupu na audiovém zdroji, jako je REC OUT nebo LINE OUT (kabel Y je přiložen).

• Zkontrolujte, zda je červená koncovka RCA (pravý kanál) připojena k pravému (červenému) kanálu audiového zdroje.
• Zkontrolujte, zda je bílá koncovka RCA (levý kanál) připojena k levému (bílému) kanálu audiového zdroje.
• Má-li audiový zdroj nastavitelnou výstupní RCA hladinu, seřid'te výstupní hladinu na nejvyšší přijatelnou nezkreslenou hodnotu.

11 Zapněte audiový zdroj a pomalu zvyšte jeho hlasitost. Při příjmu signálů se rozsvítí indikátor vypínače POWER.

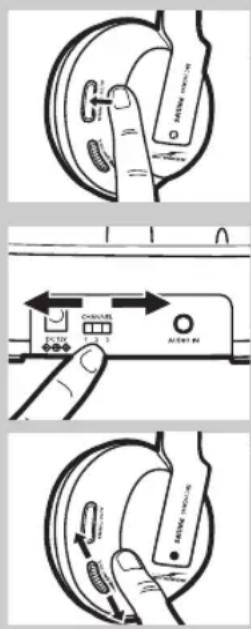

12 Zapněte vypínač POWER na sluchátkách. Automaticky se rozsvítí indikátor vypínače POWER.

13 Na sluchátkách podržte ladicí tlačítko AUTO-TUNING asi 1 vteřinu stisknuté, aby se vyladil správný prénosový kanál. Sluchátka se automaticky vyladí na vysílač.

14 Jestliže okolní vysílače způsobí rušení, seřid'te přenosový kanál na vysílači a podle kroku 13 opět vylad'te sluchátka na vysílač.

15 Na sluchátkách si podle potřeby seřid'te hlasitost poslechu.

DŮLEŽITÉ!

- Pokud možno neměňte hlasitost na audiovém zdroji, nebot' při příliš nízké vstupní hlasitosti se může zhoršit kvalita poslechu.

Odstraňování závad

Vyskytne-li se závada, zkontrolujte nejprve níže uvedené body. Nemůžete-li podle níže uvedeného návodu závadu odstranit, zkontaktujte pomocnou linku (viz 'Potřebujete pomoc?') nebo se poradte s příslušnou prodejnou. Nikdy do přístroje sami nezasahujte, nebot' se tím zruší platnost záruky. Nejprve zkontrolujte, zda jsou všechny kabely správně připojeny.

Problém Možná příčina Řešení

Sluchátka Nejsou v nich baterie Postupujte podle bodů 1 až 4 v se nenabíjejí části 'Vkládání/výměna baterii'

Chybná polarizace baterií Vložte	baterie do zásobníku podle označení polarity.
Napájení nefunguje Zkontrolujte,	zda je dobíjecí kolébkazapojená do sít'ové zásuvky přes adaptér a postupujte podle bodů 5 až 7.
Nabíjecí kolík dobíjecí kolébkvyysílače se nedotýká kovovéhokontaktu na sluchátkách.	Vložte sluchátka správně do kolébkya zkontrolujte, zda je rozsvícen indikátor nabíjení CHARGING.
Sluchátka jsou v dobíjecí kolébcepředem dozadu	Umístěte sluchátka do kolébkysprávným směrem.
Sluchátka jsou vypnutá	Stiskněte vypínač POWER. Indikátorvypínače POWER se automaticky rozsvítía upozorní, že sluchátka jsou zapnutá.
Nejsou v nich baterie	Postupte podle bodů 1 až 4 v části 'Vkládání/výměna baterií'
Chybná polarizace baterií Vložte	baterie do zásobníku podle označení polarity.
Napájení vysílače nefunguje	Zkontrolujte, zda je vysílač s dobíjecí kolébkou zapojený do sít'ové zásuvkypřes adaptér a postupujte podle bodů 5 až 7.

Sluchátka jsou němá/ zvuk je zkreslený

Baterie jsou vybité Dobijte systém podle bodů 5 až 7.
Audiový zdroj není zapojen Zkontrolujte, zda je audiový výstup na audiovém zdroji připojen k 3,5 mm stereofonímu vstupnímu konektoru na vysílači.Postupujte podle bodů 9 až 12.
Audiový zdroj je vypnutý Zapněte audiový zdroj.
Hladina hlasitosti příliš nízká Seřid’te hlasitost na audiovém zdroji nebo na sluchátkách.Chraňte si sluch: Stálým poslechem hlasitého vysílání si můžete sluch permanentně poškodit.
Hladina audiového výstupu nízká U audiových zdrojů s nastavitelnou výstupní hladinou seřid’te hladinu výstupu na vyšší hlasitost bez zkreslení.DŮLEŽITÉ: U některých televizních přijímačů lze hlasitost na výstupním konektoru sluchátek seřidit pouze pomocí menu na televizní obrazovce.
Sluchátka nejsou vyladěná Podržte ladici tlačítko AUTO-na vysílač TUNING asi 1 vteřinu stisknuté;sluchátka se automaticky vyladí na co nejlepší příjem.
Rušení z jiných vysílacích zdrojů 1) Změňte kanálovou frekvenci vysílače. Zvolte jednu ze 3 možností k optimálnímu příjmu. Doporučujeme, abyste si nejprve zkusili zvolit kanál 1. Nyní si podle výše uvedeného návodu vylad’te sluchátka.2) Přemístěte vysílač nebo sluchátka někam jinam.
Přijímač je od vysílače K lepšímu příjmu se přibližte příliš vzdálený k vysílači.
Používáte jiný model vysílače Použijte přiložený vysílač než SHC8545	SHC8545. Z důvodu použité vyspělé technologie nemusejí být některé vysílače vestavěné do jiného zařízení kompatibilní se sluchátky SHC8545.

Systém je němý Vysílač s dobíjecí kolébkou během Chcete-li poslouchat hudbu pomocí (několikerá dobíjení nevysílá žádný zvukový jiných bezdrátových sluchátek či sluchátka nebo signál. Znamená to, že ostatní reproduktorů Philips, kompatibilních bezdrátový s luchátka ani bezdrátový s dobíjecím vysílačem SHC8545, reproduktor reproduktor nemohou žádný musíte z dobíjecí kolébky sluchátka Philips) signál přijímat ani v případě, že SHC8545 vyjmout.

jsou kompatibilní s dobíjecím vysílačem SHC8545.

Technické údaje*

Vysílač	Systém:	Radiová frekvence (RF)
	Modulace:	Frekvenční modulace (FM)
	Kontrolní tón:	19kHz
	Nosný kmitočet: (/00 & /05)	Kanál 1: 863.5MHzKanál 2: 864MHzKanál 3: 864.5MHz
	Vyzařovaný výstupní výkon:	<10mW
	Efektivní přenosné pásmo:	Až do 100m**, všesměrové (360°)
	Vstupní hladina:	500 mV
	Napájení:	12 Volts/ 200mA ss proud, pozitivní střed;
Sluchátka	Přijímaná frekvence: (/00 & /05)	863MHz – 865MHz
	Poměr S/N:	>70dB (1kHz sinusová vlna, A-vážený)
	Zkreslení:	≤ 2% THD
	Kanálový odstup:	≥ 30 dB
	Rozsah audiové frekvence:	20-20,000 Hz
	Napájení:	2 x R03/AAA dobíjitelné baterie (Philips, NiMH, typové číslo: SBC HB550S, číslo části 996500015757)
	Životnost baterií:	~ 15 hodin

*) Všechny údaje se mohou bez upozornění změnit
**) Závisí na okolních podmínkách

Evropské předpisy

Firma Philips Consumer Electronics, B.U. Peripherals & Accessories, tímto potvrzuje, že systém bezdrátových FM sluchátek SHC8545 splňuje základní požadavky a příslušná další ustanovení Direktivy 1999/5/EC.

Tento výrobek byl navržen, vyzkoušen a vyroben v souladu s evropskou R&TTE Direktivou 1999/5/EC.
