FL-600R - Akcesoria fotograficzne OLYMPUS - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI FL-600R OLYMPUS

óptimo, el cual se calcula en base al número de guía y a los ajustes de la cámara.

La placa de luz de detalle refleja la iluminación del flash para crear un efecto de luz de detalle.

1 Deslice hacia afuera la placa de luz de detalle

(Fig. pág. 3). Apunte el flash directamente hacia arriba con la placa mirando hacia el sujeto. Este símbolo [un contenedor de basura tachado con una X en el Anexo IV de WEEE] indica que la recogida de basura de equipos eléctricos y electrónicos deberá tratarse por separado en los países de la Unión Europea. No tire este equipo a la basura doméstica. Para el desecho de este tipo de equipos utilice los sistemas de devolución al vendedor y de recogida que se encuentren disponibles.

Choisissez parmi les piles ci-dessous : • Piles alcalines AA (R6) (× 4) 2 Introduire les piles avec la polarité +/– correcte. 3 Refermer le couvercle du compartiment des piles.

Fixation à l’appareil photo

S’assurer que l’appareil photo et le flash électronique sont tous deux hors tension. Monter ou démonter le flash électronique alors que celui-ci et/ou l’appareil photo sont en marche risque de produire un dysfonctionnement.

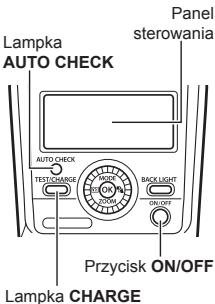

1 Appuyez sur la touche ON/OFF.

Changer les piles si le voyant CHARGE ne s’allume pas après : 30 secondes (piles alcalines) 10 secondes (piles NiMH) Si le voyant CHARGE et le voyant AUTO CHECK clignotent simultanément, les piles sont épuisées. Changer les piles. Le flash passe en mode veille lorsque l’appareil photo passe lui-même en mode veille. Si aucune action n’est exécutée pendant environ 60 minutes, le flash se mettra automatiquement hors tension. Appuyer sur la touche ON/OFF pour l’allumer.

Mode de commande du flash

2 Choisissez un mode de contrôle du flash.

Reportez-vous au manuel de l’appareil photo pour en savoir plus. g“Mode de contrôle du Flash” (p. 101)

3 Appuyez à mi-course sur le déclencheur.

• L’appareil photo et le flash échangent les informations de prise de vue et la portée du flash s’affiche sur l’écran de commande.

• La portée du flash varie avec les réglages de l’appareil photo (sensibilité ISO, ouverture et longueur focale de l’objectif).

4 Appuyez à fond sur le déclencheur pour prendre la photo.

Portée de contrôle de lumière

Voyant AUTO CHECK Le voyant AUTO CHECK clignote pendant environ 5 secondes après la prise de vue pour indiquer que le flash s’est déclenché avec succès.

• Lors de l’utilisation du flash, la lumière du flash pourrait être bloquée par le corps de l’objectif, le pare-soleil, etc.

• Utilisez le diffuseur grand-angulaire pour éviter la surexposition à moins d’1 m.

MODE (F) et tournez le sélecteur.

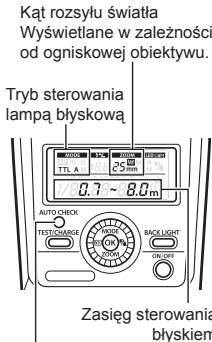

Affichage de l’écran de commande

TTL-AUTO Fonctionnement

L’intensité de lumière du flash est contrôlée automatiquement en fonction du réglage de l’appareil photo. Le flash sera ajusté en fonction de la luminosité captée via l’objectif de l’appareil photo. Utilisez normalement ce mode avec un appareil photo avec possibilité de communication.

AUTO Clignote : Hors de la portée de contrôle du flash

Le flash sera ajusté en fonction de la luminosité capturée par le récepteur de lumière automatique sur le flash électronique. Avec un appareil photo avec possibilité de communication, ce mode ne peut être utilisé que lorsque l’appareil photo est un modèle compatible AUTO.

Flash Super FP. Ce mode vous permet d’utiliser la photographie au flash même à des vitesses d’obturation supérieures à la vitesse de synchronisation du flash de l’appareil photo. Le niveau du flash est déterminé automatiquement. L’émission maximale est réduite, provoquant une portée de flash réduite. La portée du flash diminue également avec la vitesse d’obturation. Le flash se déclenche au nombre guide sélectionné. Tournez le sélecteur pour choisir le nombre guide. Le flash affiche la portée optimale qui est calculée sur la base du nombre guide et des réglages de l’appareil photo.

ZOOM l’éclairage. “M” apparait sur l’affichage.

Appuyez de nouveau sur (I) pour désactiver la lumière DEL. Pour voir le réglage de luminosité de la DEL, maintenez enfoncé (I) pendant 2 s alors que la lumière DEL est activée. Pour déclencher un éclair test, appuyez sur le touche TEST pendant que le voyant CHARGE est allumé. Le voyant AUTO CHECK clignote pendant environ 5 secondes pour TEST indiquer que le flash s’est déclenché avec succès. Si le voyant ne clignote pas, ajustez les réglages ou modifier la distance du sujet. BACK Le rétro-éclairage de l’écran de commande s’allume pendant environ 15 s. Le rétroLIGHT éclairage s’éteint lorsque les commandes de l’appareil photo sont actionnées. FR 103

book̲R2191̲10L̲Eur.indb 103

Le contrôle sans fil est disponible avec les appareils photo numériques Olympus prenant en charge le mode RC. L’unité est contrôlée au moyen d’un flash installé sur l’appareil photo. Il peut également être installé sur un appareil photo pour le contrôle sans fil de plusieurs unités de flashes distants. Pour connaitre les appareils prenant en charge ce système, reportezvous au manuel de l’appareil photo.

1 Réglez l’appareil photo et le flash sur le mode RC.

Appuyez sur MODE (F) et tournez le sélecteur pour sélectionner un mode de contrôle du flash.

2 Utilisez le flash pour sélectionner le canal et le groupe.

Appuyez sur MODE (F) et utilisez FGHI pour sélectionner les

éléments et tournez le sélecteur pour modifier. Canal Groupe

Réglez l’appareil photo et le flash sur le même canal.

L’appareil photo peut ajuster les réglages du flash *séparément pour 3 groupes au maximum ; choisissez le groupe auquel le flash appartient.

* Incluant le mode de contrôle du flash, le niveau du flash et la compensation du flash.

• Pour retirer le flash, glissez le loquet dans la direction opposée à la flèche [LOCKX] et glissez-le en dehors du support.

2 Positionnez le flash avec le capteur de

télécommande faisant face à l’appareil photo.

Prenez une photo test après le positionnement. • Nous recommandons l’utilisation d’un seul groupe de trois unités de flash à distance au maximum. • Le flash pourrait ne pas se déclencher en raison de l’angle ou de la distance entre l’appareil photo et l’objet. FR 105

book̲R2191̲10L̲Eur.indb 105

1 Sortir le diffuseur grand-angulaire et le placer sur la section émettant la lumière (Fig.

• Ne pas incliner le diffuseur grand-angulaire vers le haut. • L’affichage ZOOM clignote si la longueur focale de l’objectif est supérieure à 12 mm.

Utilisation de la plaque de saisie de la lumière

La plaque de saisie de la lumière réfléchit la lumière du flash pour créer un effet de saisie de lumière.

1 Glissez en dehors la plaque de

saisie de lumière (Fig. p. 3).

Pointez le flash directement vers le haut avec la plaque vers le sujet.

Un élément clignote dans l’écran de commande.

2 Appuyez sur FGHI pour sélectionner les éléments.

3 Tournez le sélecteur pour modifier l’élément sélectionné. Option

2 Appuyez sur FG pour sélectionner les éléments. 3 Tournez le sélecteur pour modifier l’élément sélectionné. 4 Appuyez sur la touche OK pendant plus de 2 s pour sauvegarder les changements. Écran de commande

OFF : L’affichage du contrôle du flash n’indique pas le mode du flash.

ON : Le câble du flash n’est pas utilisé. OFF : Le câble du flash est utilisé.

Détection du grand-angulaire. L’angle d’éclairage est ajusté diffuseur grandautomatiquement. angulaire

OFF : Le flash ne détecte pas la position du diffuseur grand-angulaire. m : Les distances sont affichées en mètres. Unités de distance ft : Les distances sont affichées en pieds. ON : L’émission du flash est indiquée comme Affichage du nombre guide. nombre guide OFF : L’émission du flash est indiquée comme valeur relative. ON : Indique la portée du flash calculée par l’appareil Capteur de lumière photo dans le mode de contrôle du flash AUTO. automatique OFF : Indique l’ouverture et la sensibilité ISO actuelles. 25–3200: Affiche la sensibilité ISO lorsque AUTO est sélectionné comme mode de contrôle de Affichage ISO auto flash pour les appareils photo ne pouvant pas communiquer avec l’unité du flash. FR 109

book̲R2191̲10L̲Eur.indb 109

1 Réglez le mode de contrôle du flash sur AUTO. g “Mode de contrôle du flash” (p. 101)

2 Faites correspondre la position du zoom à la longueur focale de l’objectif. g “ZOOM” (p. 103)

3 Ajustez l’ouverture et la sensibilité ISO. g “Autres réglages” (p. 107)

MANUAL. g “Appareils photo ne communiquant pas avec le flash” (P. 110)

2 Positionnez le flash.

Reportez-vous au manuel de l’appareil photo pour en savoir plus.

• Le flash ne peut pas être utilisé avec des appareils photo nécessitant un pré-éclair. • Le flash pourrait se déclencher en réponse à des unités de flash utilisées par d’autres photographes.

Si le produit est utilisé sans tenir compte de l’information donnée sous ce

AVERTISSEMENT symbole, des blessures ou la mort risquent d’en résulter.

• Ne pas utiliser le flash dans des emplacements pouvant être sujets à des gaz inflammables ou explosifs. Sinon, une combustion ou une explosion risque de se produire.

• Ne pas directement souder, modifier, remodeler ou démonter le produit. • Ne pas couvrir la zone d’émission de lumière du flash avec vos mains et ne pas toucher la zone d’émission de lumière immédiatement après un déclenchement continu. Vous pourriez vous brûler. • De l’eau et des particules étrangères infiltrées à l’intérieur de l’appareil pourraient entraîner un incendie ou une électrocution. Si le dispositif est immergé dans de l’eau ou exposé à de l’eau ou si des substances étrangères sont présentes à l’intérieur du dispositif, mettez-le immédiatement hors tension et retirez les piles avec soin. Contacter votre revendeur ou un centre de réparation agréé Olympus. • Afin d’éviter un accident de la route, ne pas diriger directement le flash sur une personne conduisant un véhicule motorisé. • Ne pas utiliser le flash ou l’illuminateur AF à proximité de personnes (en particulier des enfants). Tenir le flash hors de la portée des enfants. La lumière du flash peut provoquer des traumatismes oculaires. • Ne pas utiliser de piles non spécifiées pour l’utilisation avec ce produit. • Ne pas mélanger des piles usées et neuves ou des piles provenant de fabricants différents. • Ne pas raccorder de substances telles que du métal aux bornes (+) ou (–) des piles.

SL MANUAL, RC Durée d’émission de : Environ 1/20 000 à 1/500 de seconde (excepté en flash Super FP) l’éclair du flash

Nombre d’éclairs : Environ 250 fois (en utilisant des piles alcalines AA (R6)) La marque «CE» indique que ce produit est conforme aux exigences européennes en matière de sécurité, santé, environnement et protection du consommateur. Les produits avec la marque «CE» sont pour la vente en Europe. Le symbole [poubelle sur roue barrée d’une croix WEEE annexe IV] indique une collecte séparée des déchets d’équipements électriques et électroniques dans les pays de l’UE. Veuillez ne pas jeter l’équipement dans les ordures domestiques. A utiliser pour la mise en rebut de ces types d’équipements conformément aux systèmes de traitement et de collecte disponibles dans votre pays.
