INSTRUKCJA OBSŁUGI Tamtam BARBECOOK

Ważne: proszę uważnie przeczytać poniższe wskazówki, aby zapoznać się z działaniem urządzenia przed podłączeniem go do butli gazowej. Poniższe wskazówki należy zachować na wypadek konieczności skorzystania z nich w przyszłości.

• Urządzenie przeznaczone jest do użytku ze- wnętrznego.
• Ostrzeżenie: niektóre odsłonięte części urządzenia mogą być gorące. Należy upewnić się, że małe dzieci nie mają dostępu do urządzenia.
• Przed montażem butli gazowej należy upewnić się, że uszczelki (pomiędzy urządzeniem a bu-tłą gazową) znajdują się we właściwym miejscu i nie są uszkodzone.

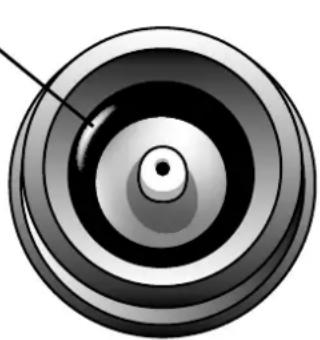

Gumowa uszczelka

• Nie należy korzystać z urządzenia, jeśli uszczelki są uszkodzone lub zużyte.
• Nie należy korzystać z urządzenia w przypadku nieszczelności butli gazowej, jej uszkodzenia lub nieprawidłowego działania.
• Z urządzenia należy korzystać wyłącznie na poziomej powierzchni.
• Z urządzenia należy korzystać w bezpiecznej odległości od materiałów łatwopalnych. Minimalna odległość od ścian i sufitów wynosi 1 m.
• Butle gazowe zawsze należy wymieniać na zewnątrz oraz z dala od źródeł zapłonu, takich jak ogień, płomyki oszczędnościowe palników, zasilane elektrycznie piecyki, kuchenki i podobne urządzenia oraz z dala od innych osób.
• W przypadku wystąpienia wycieku gazu (wyczuwalny jest zapach gazu) należy natychmiast przenieść urządzenie w miejsce gdzie jest dobra wentylacja i nie ma otwartego ognia, a następnie zlokalizować i usunąć wyciek.

• Sprawdzanie urządzenia pod względem wycieków gazu powinno zawsze odbywać się na otwartym powietrzu.

• Nigdy nie należy lokalizować wycieku za pomocą płomienia; zawsze należy używać wody mydlanej.

• W przypadku wyczucia zapachu gazu należy:

1) Wyłączyć przesyłanie gazu do urządzenia.
2) Ugasić jakikolwiek otwarty ogień.
3) Otworzyć pokrywę.
4) W przypadku utrzymywania się zapachu wezwać dostawcę gazu lub straż pożarną.
5) Nie przechowywać lub korzystać z benzyny lub innych cieczy i oparów łatwopalnych w pobliżu tego lub innych urządzeń.
6) Przechowywać butłę na zewnątrz, w dobrze wentylowanym miejscu.

• Nigdy nie należy przechowywać zapasowych butli gazowych i innych paliw w odległości mniejszej niż 3 m od urządzenia.
• Nieprawidłowy montaż może stanowić zagrożenie. Należy dokładnie stosować się do wskazówek.
• Jeśli urządzenie nie było używane przez dłuższy czas, należy je przed użyciem sprawdzić pod kątem wycieków gazu. Należy także upewnić się, że otwory palników nie są zablokowane.
• Nie należy pozostawiać urządzenia bez dozoru podczas jego działania. Nigdy nie należy prze- nosić urządzenia w trakcie jego działania.
• Nigdy nie należy stosować węgla drzewnego, brykietu, pumeksu lub brykietu ceramicznego.

MONTAŻ BUTLI GAZOWEJ (ZBIORNIKA GAZU)

Należy korzystać wyłącznie z butli jednorazowego użytku z zaworem śrubowym, wypełnionych mieszanką propanu i butanu. Należy korzystać wyłącznie z poniższych butli:

• Coleman 70 butane / 30 propane, model C500 lub C250
- Campingaz CG1750
• Primus 220693/220793/220293

Korzystanie z innych butli może być niebezpieczne. Butle muszą spełniać europejski standard EN417 2003. Urządzenie Tam Tam ma moc nominalną 3,42 kW i zużycie gazu rzędu 0,129 m³/h (244 g/h).

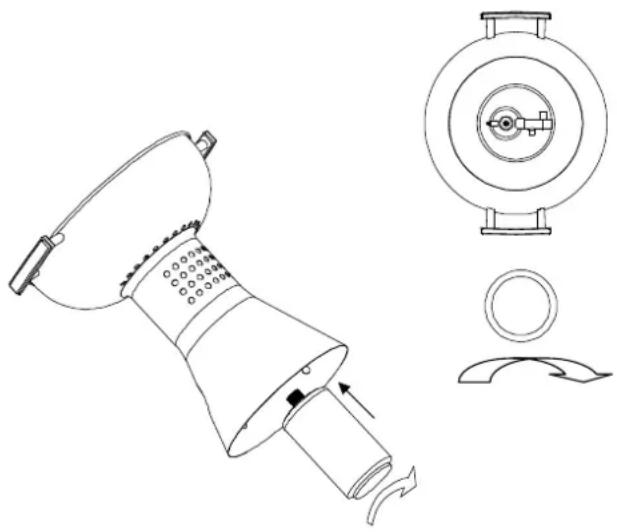

Sposób montażu:

Przed odkręceniem butli upewnij się, że gałka kontroli ustawiona jest w pozycji '-' a palnik jest zgaszony. Przed przykręceniem nowej butli należy sprawdzić uszczelki. Butłę należy wymieniać na zewnątrz i z dala od innych osób.

Dokręć cylinder do grilla. Używając roztworu mydlanego, sprawdź czy nie występują wycieki gazu. Nałoż roztwór na różne części urządzenia przesyłające gaz. Powstawanie pęcherzyków powietrza oznacza wyciek gazu.

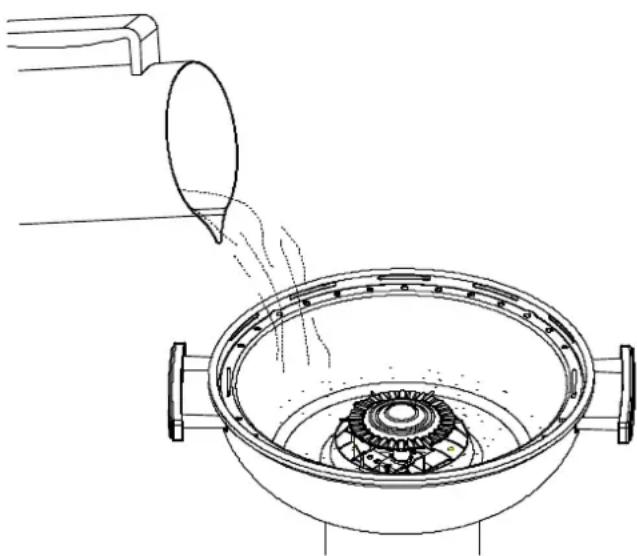

Przed użyciem należy nalać wody na tackę, na którą kapie tłuszcz. Tackę należy sprawdzać co 30 minut i w razie konieczności dolewać wody.

Po użyciu i ostygnięciu tacki można wyłać wodę wraz z tłuszczem.

Należy pozwolić, aby grill rozgrzał się przed umieszczeniem na nim żywności. Należy unikać przenoszenia nagrzanego urządzenia. Jeśli jest to absolutnie konieczne, urządzenie należy przenosić za pomocą dwóch uchwytów po bokach.

Pierwsze użycie

Używając grilla gazowego po raz pierwszy należy najpierw pozwolić urządzeniu się dotrzeć poprzez korzystanie z niego przez krótki czas bez umieszczania w nim żywności. Można to osiągnąć rozpalając grilla, zamykając pokrywę i utrzymując temperaturę na poziomie „LOW” przez 15 minut. Następnie należy otworzyć pokrywę i pozwolić urządzeniu działać przez kolejne 5 minut na poziomie „HIGH”.

ROZPALANIE

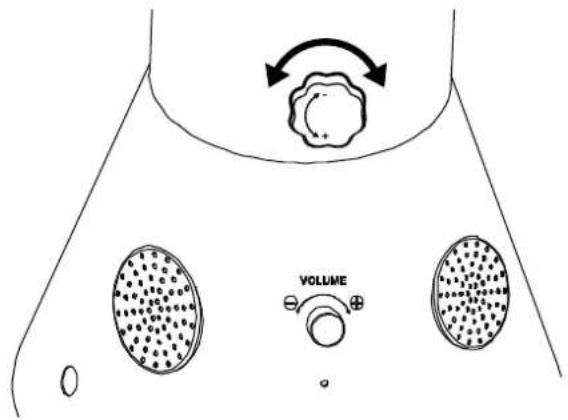

Rozpalanie automatyczne

• Otwórz pokrywę
• Upewnij się, że gałka kontroli palnika ustawiona jest w pozycji '-'
• Wciśnij gałkę kontroli palnika i przesuń ją w pozycję '+'
• Kilkakrotnie przekręć gałkę, tak aby za każdym razem usłyszeć kliknięcie.
• Upewnij się, że palnik się pali. Płomień można dojrzeć spogładając przez ruszt.

VOLUME

Uwaga: Aby zgasić płomień, wciśnij gałkę kontroli i przesuń ją zgodnie z ruchem wskazówek zegara w pozycję '-'.

Ostrzeżenie:

• Jeśli palnik nie chce się zapalić, przesuń gałkę kontroli w pozycję '-', odczekaj 5 minut i spróbuj ponownie.
• Nie należy nachylać się nad otwartym grillem. Rozpalając urządzenie nie należy zbliżać do niego twarzy i ciała na odległość mniejszą niż 40 cm.

Rozpalanie ręczne

• Otwórz pokrywę
• Upewnij się, że gałka kontroli palnika ustawiona jest w pozycji '-'
• Przesuń gałkę kontroli do pozycji '+'
• Zapal zapałkę i przytrzymaj ją w pobliżu palnika.
• Upewnij się, że palnik się pali. Płomień można dojrzeć spogładając przez ruszt.

Uwaga: Aby zgasić płomień wciśnij gałkę kontroli i przesuń ją zgodnie z ruchem wskazówek zegara w pozycję '-'. Podczas rozpalania i rozgrzewania

płomienie mogą unosić się ponad palnik. Nie powinno to trwać dłużej niż 60 sekund. Jeśli jednak tak się stanie, należy wyłączyć i sprawdzić urządzenie.

Ostrzeżenie:

• Jeśli palnik nie chce się zapalić, przesuń gałkę kontroli w pozycję '-', odczekaj 5 minut i spróbuj ponownie.
• Nie należy nachylać się nad otwartym grillem. Rozpalając urządzenie nie należy zbliżać do niego twarzy i ciała na odległość mniejszą niż 40 cm.

Moc można regulować zmieniając pozycję gałki kontroli. Aby wyłączyć grilla należy przełączyć gałkę kontroli w pozycję '-'. Nie należy zamykać wieka jeśli gałka kontroli nie znajduje się w pozycji 'LOW'.

WYMIANA BUTLI GAZOWEJ (ZBIORNIKA GAZU)

Przed wymianą butli należy upewnić się, że jest ona pusta. Wstrząsając urządzeniem można usłyszeć odgłos płynnego gazu. Przed odkręceniem butli gazowej należy upewnić się, że palnik jest zgaszony. Przed przykręceniem nowej butli należy sprawdzić uszczelki. Butłę należy wymieniać na zewnątrz i z dala od innych osób.

KONSERWACJA I PRZECHOWYWANIE

Zabrudzony wtryskiwacz lub palnik można oczyścić skompresowanym powietrzem. Zawsze należy sprawdzić uszczelkę w nakrętce przez wymianą butli gazowej. W przypadku zużycia lub uszkodzenia musi zostać wymieniona. Nie należy modyfikować urządzenia. Urządzenie należy przechowywać w pozycji pionowej w suchym i dobrze wentylowanym miejscu.

GWARANCJA

Urządzenie barbecook® ma dwuletnią gwarancję obejmującą wszelkie wady fabryczne. Okres gwarancji rozpoczyna się w dniu zakupu i obejmuje używanie urządzenia zgodnie z jego przeznaczeniem. Paragon z datą zakupu stanowi dokument gwarancyjny.

Urządzenie barbecook® nie nadaje się do użytku komercyjnego.

Gwarancja obejmuje tylko naprawy lub wymianę części uszkodzonych w wyniku normalnego użytkowania.

Gwarancja nie obejmuje uszkodzeń powstałych w wyniku nieprawidłowego montażu lub użytkowania, modyfikowania urządzenia, jego demontażu, normalnego zużycia lub braku konserwacji.

ROZWIĄZYWANIE PROBLEMÓW
Problem Prawdopodobna przyczyna Rozwiązanie
Zapach gazu w trakcie montażu	Wyciek gazu . Dokr	ęć butlę do urządzenia. Sprawdź, czy pomiędzy butłą a jej mocowa- niem znajduje się uszczelka i w jakim jest stanie.-Zamknij zawór gazu na urządzeniu
Brak iskry przy próbie rozpalenia	- Elektroda zapłonu lub piezo nie jest pod- łączone do przewodu kompensacyjnego- Elektroda, przewód kompensacyjny lub przełącznik są uszkodzone	- Podłącz kabel kompensacyjny pomiędzy elektrodą zapłonu i piezo.- Wymień uszkodzoną część.
Pojawia się iskra, ale nie następuje zapłon przy próbie rozpalenia	- Obecność powietrza w przewodzie między butłą a palnikiem- Zbyt niskie ciśnienie gazu- Uszkodzony zawór gazu- Nieprawidłowe ułożenie elektrody	- Spróbuj rozpalić ponownie- Wymień butlę gazową- Wymień zawór gazu- I skry powinny powstawać pomiędzy elektrodą i palnikiem. Ustaw elektrodę w odpowiednim położeniu.
Opóźniony zapłon	- Zbyt niskie ciśnienie gazu- Zanieczyszczony palnik- Zanieczyszczone wtryskiwacze- Uszkodzony zawór gazu	- Nomainiet gāzes cilindru- Iztīriet degła atveres- Iztīriet sprauslas- Nomainiet gāzes ventil i
Palnik zapala się , ale potem gaśnie	- Skończył się gaz- Uszkodzony zawór gazu- Zanieczyszczony palnik- Zbyt silny wiatr	- Wymień butlę gazową- Wymień zawór gazu- Wyczyść palnik- Osłoń urządzenie przed wiatrem
Nadmierny płomień palnika	- Nieprawidłowa mieszanka gazu i powiętrza pierwotnego we wlocie palnika- Zanieczyszczony wtryskiwacz- Uszkodzony zawór gazu	- Odkręć palnik, wyczyść wlot palnika i siatkę wewnątrz niego- Wyczyść wtryskiwacz- Wymień zawór gazu
Cofnięcie się płomienia palnika	- Zablokowany wtryskiwacz- Zanieczyszczony lub zablokowany palnik- Nieprawidłowy skład powietrza pierwotnego	- Sprawdź wtryskiwacze- Wyczyść palnik- Odkręć palnik i wyczyść wlot palnika i siatkę wewnątrz niego
