INSTRUKCJA OBSŁUGI ERO2412VN RYOBI

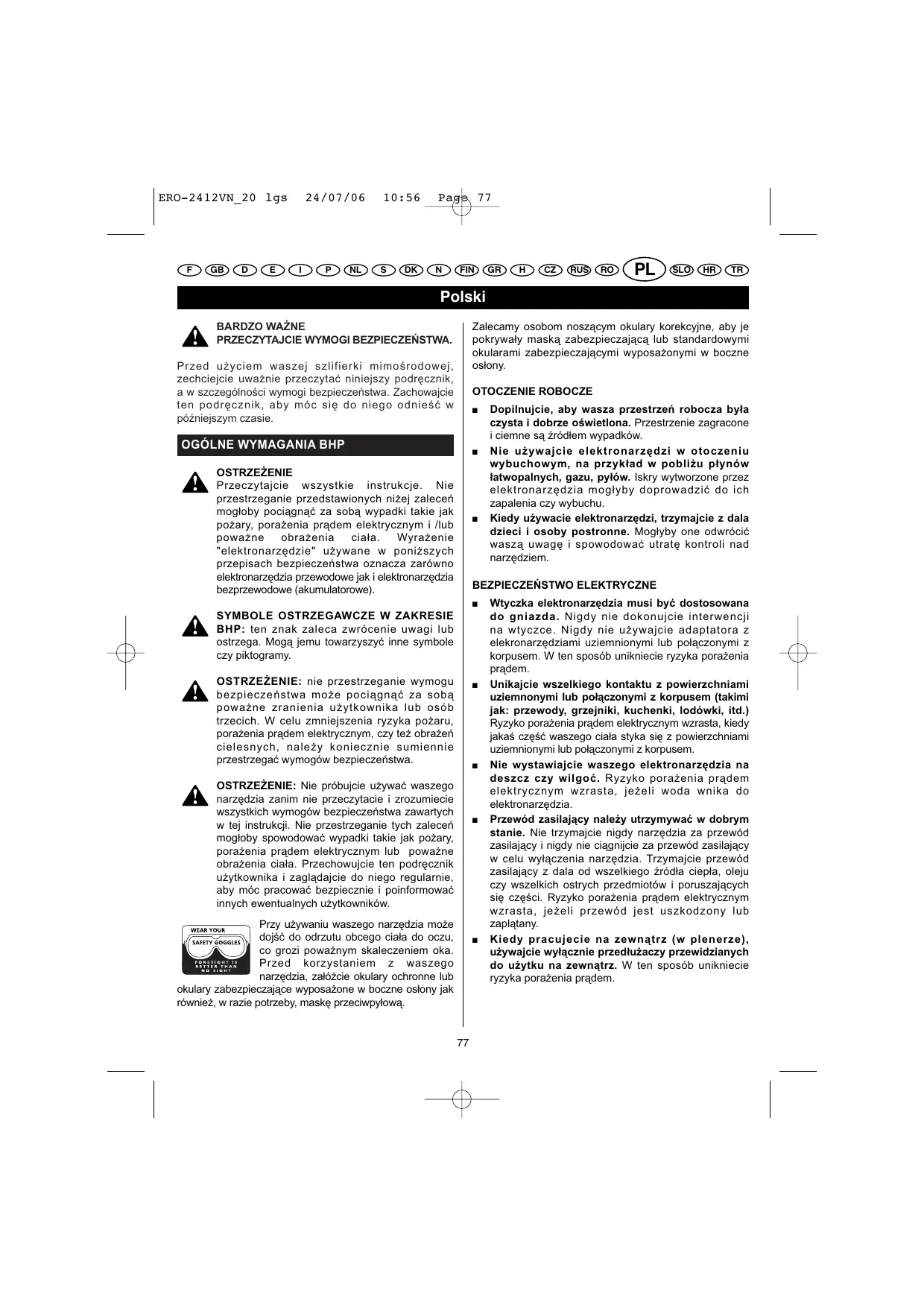

PRZECZYTAJCIE WYMOGI BEZPIECZEŃSTWA. Zalecamy osobom noszącym okulary korekcyjne, aby je pokrywały maską zabezpieczającą lub standardowymi okularami zabezpieczającymi wyposażonymi w boczne osłony. Przed użyciem waszej szlifierki mimośrodowej, zechciejcie uważnie przeczytać niniejszy podręcznik, a w szczególności wymogi bezpieczeństwa. Zachowajcie ten podręcznik, aby móc się do niego odnieść w późniejszym czasie. OTOCZENIE ROBOCZE

OSTRZEŻENIE Przeczytajcie wszystkie instrukcje. Nie przestrzeganie przedstawionych niżej zaleceń mogłoby pociągnąć za sobą wypadki takie jak pożary, porażenia prądem elektrycznym i /lub poważne obrażenia ciała. Wyrażenie "elektronarzędzie" używane w poniższych przepisach bezpieczeństwa oznacza zarówno elektronarzędzia przewodowe jak i elektronarzędzia bezprzewodowe (akumulatorowe).

Dopilnujcie, aby wasza przestrzeń robocza była czysta i dobrze oświetlona. Przestrzenie zagracone i ciemne są źródłem wypadków. Nie używajcie elektronarzędzi w otoczeniu wybuchowym, na przykład w pobliżu płynów łatwopalnych, gazu, pyłów. Iskry wytworzone przez elektronarzędzia mogłyby doprowadzić do ich zapalenia czy wybuchu. Kiedy używacie elektronarzędzi, trzymajcie z dala dzieci i osoby postronne. Mogłyby one odwrócić waszą uwagę i spowodować utratę kontroli nad narzędziem.

SYMBOLE OSTRZEGAWCZE W ZAKRESIE

BHP: ten znak zaleca zwrócenie uwagi lub ostrzega. Mogą jemu towarzyszyć inne symbole czy piktogramy. OSTRZEŻENIE: nie przestrzeganie wymogu bezpieczeństwa może pociągnąć za sobą poważne zranienia użytkownika lub osób trzecich. W celu zmniejszenia ryzyka pożaru, porażenia prądem elektrycznym, czy też obrażeń cielesnych, należy koniecznie sumiennie przestrzegać wymogów bezpieczeństwa.

OSTRZEŻENIE: Nie próbujcie używać waszego narzędzia zanim nie przeczytacie i zrozumiecie wszystkich wymogów bezpieczeństwa zawartych w tej instrukcji. Nie przestrzeganie tych zaleceń mogłoby spowodować wypadki takie jak pożary, porażenia prądem elektrycznym lub poważne obrażenia ciała. Przechowujcie ten podręcznik użytkownika i zaglądajcie do niego regularnie, aby móc pracować bezpiecznie i poinformować innych ewentualnych użytkowników.

Przy używaniu waszego narzędzia może dojść do odrzutu obcego ciała do oczu, co grozi poważnym skaleczeniem oka. Przed korzystaniem z waszego narzędzia, załóżcie okulary ochronne lub okulary zabezpieczające wyposażone w boczne osłony jak również, w razie potrzeby, maskę przeciwpyłową.

Wtyczka elektronarzędzia musi być dostosowana do gniazda. Nigdy nie dokonujcie interwencji na wtyczce. Nigdy nie używajcie adaptatora z elekronarzędziami uziemnionymi lub połączonymi z korpusem. W ten sposób unikniecie ryzyka porażenia prądem. Unikajcie wszelkiego kontaktu z powierzchniami uziemnonymi lub połączonymi z korpusem (takimi jak: przewody, grzejniki, kuchenki, lodówki, itd.) Ryzyko porażenia prądem elektrycznym wzrasta, kiedy jakaś część waszego ciała styka się z powierzchniami uziemnionymi lub połączonymi z korpusem. Nie wystawiajcie waszego elektronarzędzia na deszcz czy wilgoć. Ryzyko porażenia prądem elektrycznym wzrasta, jeżeli woda wnika do elektronarzędzia. Przewód zasilający należy utrzymywać w dobrym stanie. Nie trzymajcie nigdy narzędzia za przewód zasilający i nigdy nie ciągnijcie za przewód zasilający w celu wyłączenia narzędzia. Trzymajcie przewód zasilający z dala od wszelkiego źródła ciepła, oleju czy wszelkich ostrych przedmiotów i poruszających się części. Ryzyko porażenia prądem elektrycznym wzrasta, jeżeli przewód jest uszkodzony lub zaplątany. Kiedy pracujecie na zewnątrz (w plenerze), używajcie wyłącznie przedłużaczy przewidzianych do użytku na zewnątrz. W ten sposób unikniecie ryzyka porażenia prądem. ERO-2412VN_20 lgs

Podczas użytkowania elektonarzędzia, zachowajcie czujność, patrzcie uważnie na to co robicie i odwołujcie się do zdrowego rozsądku. Nie używajcie waszego narzędzia, kiedy jesteście zmęczeni, pod wpływem alkoholu, narkotyków czy lekarstw. Nigdy nie zapomnijcie, że wystarczy ułamek sekundy nieuwagi, aby doszło do poważnego zranienia. Noście odpowiednie wyposażenie ochronne. Należy zawsze chronić oczy. Aby uniknąć ryzyka poważnych obrażeń ciała, w zależności od warunków pracy zakładajcie maskę przeciwpyłową, obuwie przeciwpoślizgowe, kask lub ochrony słuchowe. Unikajcie przypadkowego włączenia. Przed podłączeniem waszego narzędzia, upewnijcie się czy wyłącznik jest na "zatrzymane". Aby uniknąć ryzyka wypadków, nie przenoście waszego narzędzia trzymając palec na włączniku i nie podłączajciego go, kiedy wyłącznik jest w pozycji "włączone". Wyjmijcie klucze zaciskowe przed uruchomieniem waszego narzędzia. Klucz zaciskowy, który pozostaje przyczepiony do ruchomej części narzędzia może spowodować poważne obrażenia ciała. Opierajcie się dobrze na waszych nogach i nie wyciągajcie ramion zbyt daleko. W razie nieprzewidzianego wydarzenia, stabilna pozycja przy pracy umożliwia lepsze panowanie nad narzędziem. Noście odpowiednie ubrania. Nie noście luźnych ubrań, czy też biżuterii. Dopilnujcie by wasze włosy, ubrania i ręce były oddalone od ruchomych części. Luźne ubrania, biżuteria i długie włosy, mogą zostać pochwycone przez poruszające się części. Jeżeli wasze narzędzie zostało dostarczone z systemem zasysania pyłu, dopilnujcie by był ono poprawnie zainstalowany i używany. Możecie w ten sposób uniknąć ryzyka związanego z wchłonięciem szkodliwych pyłów.

Narzędzie, które nie może być poprawnie włączone i wyłączone jest niebezpieczne i musi być obowiązkowo naprawione. Przed przystąpieniem do regulowania, wymiany aksesoriów czy chowania narzędzia odłączcie je od źródła zasilania. W ten sposób ograniczycie ryzyko przypadkowego uruchomienie narzędzia. Narzędzia powinny być przechowywane poza zasięgiem dzieci. Nie pozwalajcie używać narzędzia osobom, które go nie znają bądź nie zapoznały się z niniejszymi przepisami bezpieczeństwa. Narzędzia są niebezpieczne w rękach niedoświadczonych osób. Konserwujcie starannie wasze narzędzia. Sprawdźcie ustawienie ruchomych części. Sprawdźcie czy jakaś część nie jest zepsuta. Skontrolujcie montaż i wszelkie elementy, które mogłyby ujemnie wpłynąć na działanie narzędzia. Jeżeli jakieś części są uszkodzone, dajcie wasze narzędzie do naprawy zanim zaczniecie go używać. Przyczyną wielu wypadków była zła konserwacja narzędzi. Zachowujcie wasze narzędzia zawsze naostrzone i czyste. Jeżeli tarcza waszego narzędzia tnącego jest dobrze naostrzona i czysta, jest mniejsze ryzyko zablokowania i łatwiej zachować kontrolę nad narzędziem. Przestrzegajcie niniejszych wymogów bezpieczeństwa, kiedy używacie tego narzędzia, akcesoriów, końcówek itd. biorąc pod uwagę specyfikę waszego urządzenia, przestrzeń roboczą i prace do wykonania. Aby uniknąć niebezpiecznych sytuacji, nie używajcie waszego narzędzia do prac, do których nie było ono zaprojektowane. Nie przeciążajcie narzędzia. Należy używać narzędzia dostosowanego do prac, które chcecie wykonać. Wasze narzędzie będzie bardziej wydajne i pewne, jeżeli będziecie je używali w zakresie przewidzianych obciążeń. Nie używajcie waszego elektronarzędzia jeżeli wyłącznik nie pozwala na jego zatrzymanie i uruchomienie.

Naprawy powinny być wykonywane przez wyspecjalizowanego technika i jedynie przy użyciu oryginalnych części zamiennych. W ten sposób możecie bezpiecznie używać waszego elektronarzędzia. Sprawdźcie czy narzędzie nie zawiera jakiejś uszkodzonej części. Przed dalszym użytkowaniem narzędzia, sprawdźcie czy uszkodzona część lub akcesoria mogą dalej działać lub spełniać swoje funkcje. Sprawdźcie wyrównanie i poprawność działania ruchomych części. Sprawdźcie czy jakaś część nie jest zepsuta. Skontrolujcie montaż i wszelkie elementy, które mogłyby ujemnie wpłynąć na działanie narzędzia. Jakakolwiek uszkodzona część powinna być naprawiona lub wymieniona w Autoryzowanym Punkcie Serwisowym Ryobi, z wyjątkiem przeciwnych wskazań w niniejszym podręczniku obsługi. ERO-2412VN_20 lgs

PRZEZNACZENIE Każdy zdefektowany wyłącznik należy wymienić w Autoryzowanym Punkcie Serwisowym Ryobi. Nie używajcie urządzenia jeżeli wyłącznik nie pozwala zatrzymać i uruchomić tego urządzenia. Używajcie waszego narzędzia tylko zgodnie z poniższym przeznaczeniem:

OPIS Zakładajcie zawsze szczelne okulary ochronne i maskę przeciwpyłową podczas szlifowania, a w szczególności kiedy trzymacie szlifierkę nad głową. Nigdy nie używajcie waszej szlifierki na powierzchniach wilgotnych. Arkusz okładziny ściernej nie powinien być za duży. Jeżeli zostawicie okładzinę ścierną o większym wymiarze niż płyta szlifierska, narażacie się na poważne okaleczenie. Worek na pył powinien być zainstalowany na narzędziu i regularnie opróżniany. W celu zainstalowania worka na pył, należy umieścić obejmę worka na przyłączu do odciągu pyłu znajdującego się z tyłu szlifierki, obracając w prawą stronę, aż worek będzie poprawnie zamocowany. W celu zdjęcia worka, należy postępować w odwrotnej kolejności.

Przycisk Włączenie/Wyłączenie Samoprzylepna płyta szlifierska Papier ścierny Elektroniczna przekładnia zmiany prędkości Obejma worka na pył Worek na pył Lampka kontrolna podłączenia pod napięcie CHARAKTERYSTYKA Z waszą szlifierką używa się okładzin ściernych o różnej ziarnistości (grube, średnie i małe ziarna.) Na drewnie, przejście szlifierki w kierunku włókien drewna daje gładki szlif, bez powstawania rys. Wasza szlifierka wyposażona jest w uchwyt umożliwiający pewny chwyt narzędzia i bardzo wygodną obsługę. W ten sposób maleje również ryzyko zmęczenia w następstwie przedłużonego posługiwania się narzędziem. OSTRZEŻENIE Nie wyrzucajcie pyłów pochodzących ze szlifowania do wolnego ognia, gdyż materiały w formie drobnych cząsteczek mogą być wybuchowe. Szlifierka zawiera zintegrowany system systemem odsysania pyłów. Pył wchłaniany jest przez otwory w okładzinie ściernej i w płycie szlifierskiej (patrz rys. 2). OSTRZEŻENIE Kiedy szlifujecie powierzchnie pokryte farbą na bazie ołowiu, czy niektóre drewna i metale, powinniście zakładać odpowiednią maskę przeciwpyłową w celu uniknięcia wdychania pyłu czy toksycznych oparów. Przed użyciem waszej szlifierki, należy zapoznać się z wszelkim funkcjami oraz ich specyfiką w zakresie bezpieczeństwa. WŁĄCZNIK (1) Szlifierka ta wyposażona jest w zwyczajny wyłącznik. W celu URUCHOMIENIA szlifierki, popchnijcie włacznik w lewo ("ON"). CHARAKTERYSTYKA PRODUKTU Zasilanie Moc Prędkość bez obciążenia Mimośrodowość Wymiary płyty szlifierskiej Waga Szlifowanie drewna. Usuwanie rdzy i szlifowania stali. Szlifowanie tworzyw sztucznych. W celu ZATRZYMANIA szlifierki, popchnijcie włącznik w prawo ("OFF"). 230 V ~ 50 Hz 240 W 7000-12000 obr/min 2,4 mm 125 mm 1,7 kg

ELEKTRONICZNA PRZEKŁADNIA ZMIANY

PRĘDKOŚCI (4) Elektroniczna przekładnia zmiany prędkości umożliwiająca ustawienie prędkości szlifowania w zależności od typu obrabianej powierzchni (od ciężkiego i odpornego drewna konstrukcyjnego po delikatną okleinę).

Polski Trzymajcie waszą szlifierkę przed wami i na dobrą odległość od waszego ciała i przedmiotu do obróbki. Aby uruchomić waszą szlifierkę, ustawcie włącznik na pozycję "ON" i zaczekajcie aż silnik osiągnie maksymalną prękość. Zbliżcie powoli waszą szlifierkę do przedmiotu do obróbki. Wykonujcie narzędziem powoli i regularnie ruch postępowo zwrotny (do przodu-do tyłu). CHARAKTERYSTYKA OSTRZEŻENIE Nawet po dokładnym zaznajomieniu się z waszą szlifierką, bądźcie ostrożni. Nie zapominajcie, że wystarczy ułamek sekundy nieuwagi, aby doszło do poważnego zranienia. NIE WOLNO przeciążać waszego narzędzia. Ciężar szlifierki wywiera wystarczający nacisk na obrabiany przedmiot. Całą "robotę" mają wykonać szlifierka i okładzina ścierna. Wykonując dodatkowy nacisk na szlifierkę zwalniacie silnik, okładzina ścierna szybciej się zużywa i prędkość szlifowania jest znacznie zmniejszona. Ponadto, jeżeli nacisk na szlifierkę jest zbyt mocny, może dojść do przegrzania, co grozi uszkodzeniem silnika i ujemnie wpływa na sprawność działania narzędzia. FUNKCJONOWANIE OSTRZEŻENIE Wasza szlifierka nie powinna być podłączona do prądu, kiedy zakładacie części, wykonujecie regulacje, zakładacie lub ściągacie okładzinę ścierną, podczas jej czyszczenia bądź kiedy jej nie używacie. Po odłączeniu szlifierki od zasilania sieciowego, nie istnieje już ryzyko przypadkowego uruchomienia grożące poważnymi obrażeniami ciała. Uwaga, ciepło wydzielające się przy tarciu może zmiękczyć lakier lub żywicę pokrywającą drewno. Nie należy szlifować zbyt długo tej samej części przedmiotu do obróbki, gdyż akcja ścierania szlifierki może szybko zużyć materiał i dać w wyniku nieregularny szlif.

ZAKŁADANIE OKŁADZINY ŚCIERNEJ

Przed założeniem okładziny ściernej, należy sprawdzić w jakim jest stanie. NIE WOLNO używać okładziny ściernej uszkodzonej czy rozerwanej.

OSTRZEŻENIE Nie noście luźnych ubrań czy biżuterii, które mogłyby się zaczepić w ruchomych częściach i spowodować poważne obrażenia cielesne. Trzymajcie głowę na dobrą odległość od szlifierki i od strefy roboczej, tak by uniknąć pochwycenia waszych włosów przez szlifierkę gdyż mogłoby to stać się przyczyną poważnych ran. Odłączcie od sieci waszą szlifierkę. OSTRZEŻENIE Jeżeli szlifierka nie została odłączona, może dojść do przypadkowego włączenia, grożącego poważnymi obrażeniami ciała. RUCH MIMOŚRODOWY (Rys. 2)

Oderwijcie zużytą okładzinę ścierną w celu wymiany na nową. Otwory w okładzinie ściernej powinny być wyrównane (pokrywać się) z otworami płyty szlifierskiej w celu umożliwienia wydalenia pyłu. Objaśnienie: Nie WOLNO używać szlifierki bez okładziny ściernej. To mogłoby poważnie uszkodzić płytę szlifierską. Ruch mimośrodowy jest idealny do wykonywania szybkiego szlifowania (usuwanie starych powłok, polerowanie nieobrobionego drewna, obróbki powierzchni wypukłych) i prac wykończeniowych (przygotowanie powierzchni przed nałożeniem farby). Okładzina ścierna wykonuje małe kółka przy dużej prędkości, co daje dużą ruchliwość szlifierki. OSTRZEŻENIE Nagromadzenie się pyłów w wyniku szlifowania powierzchni pokrytych produktami łatwopalnymi, takimi jak poliuretan, olej lniany itd. może doprowadzić do zapalenia worka na pył, czy innych części szlifierki i wywołać w ten sposób pożar. W celu zmniejszenia ryzyka pożaru, należy regularnie opróżniać worek na pył. Opróżnijcie worek zanim schowacie na miejsce waszą szlifierkę lub kiedy jej nie używacie przez pewien czas. Przeczytajcie uważnie zalecenia producentów powłok.

ZALECENIA DOT UŻYWANIA

UWAGA Pamiętajcie by wasza ręka nie zatykała szczelin wentylacyjnych. SZLIFOWANIE (Rys. 1) OSTRZEŻENIE Jeżeli przedmiot do obróbki nie jest przymocowany, zachodzi ryzyko, że zostanie odrzucony w waszą stronę i spowaduje poważne rany.

Polski OSTRZEŻENIE Jeżeli szlifierka nie została odłączona, może dojść do przypadkowego włączenia, grożącego poważnymi obrażeniami ciała. FUNKCJONOWANIE UŻYWANIE URZĄDZENIA ZBIERANIA PYŁÓW Worek na pył umożliwia zbieranie pyłów wydzielających się przy pracy szlifierki. Podczas szlifowania pył jest wchłaniany przez otwory płyty szlifierskiej i zbierany w worku na pył.

W celu zainstalowania worka na pył, należy postępować według poniższych instrukcji.

NAPIĘCIE Odłączcie od sieci waszą szlifierkę. OSTRZEŻENIE Jeżeli szlifierka nie została odłączona, może dojść do przypadkowego włączenia, grożącego poważnymi obrażeniami ciała.

To narzędzie wyposażone jest w lampkę kontrolną podłączenia pod napięcie (7), która zaświeca się, gdy narzędzie jest podłączone do zasilania. Kontrolka ta przyciąga uwagę na fakt, że narzędzie jest podłączone do zasilania i że się uruchomi gdy tylko naciśniecie na spust. Umieścić pierścień worka na przyłączu do odciągu pyłu, które znajduje się na szlifierce. OCHRONA ŚRODOWISKA OPRÓŻNIANIE WORKA NA PYŁ (Rys. 4) Dla większej wydajności, opróżniajcie worek na pył, gdy jest wypełniony do połowy. Umożliwia to lepszy obieg powietrza wewnątrz worka. Opróżniajcie i myjcie dokładnie worek na pył po każdej operacji szlifowania i zanim schowacie szlifierkę. Przetwarzaj surowce zamiast je wyrzucać. Dla poszanowania środowiska sortuj odpady i wruć zużyte urządzenie, akcesoria i opakowanie do specjalnych pojemników albo odnieś je do puntów zajmujących się recyklingiem. Ryobi podchodzi bardzo poważnie do problematyki ochrony środowiska. W celu opróżnienia worka na pył, należy postąpić w następujący sposób:

Zdejmijcie pierścień worka na pył z przyłącza szlifierki. Zdejmijcie worek na pył z pierścienia. Potrząśnijcie workiem na pył, aby go opróżnić. Przymocujcie ponownie worek do pierścienia. Ponownie umieścić pierścień worka na przyłączu do odciągu pyłu. Odłączcie od sieci waszą szlifierkę.

24/07/06 10:56 Page 97 WARUNKI GWARANCJI Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabryczne oraz na zdefektowane części. Okres gwarancji dwudziestu czterech (24) miesięcy, zaczyna się od wiążącej daty widniejącej na oryginale faktury wystawionej przez sprzedawcę dla ostatecznego nabywcy. Gwarancja ta nie obejmuje zniszczenia wynikającego z normalnego zużycia, czy też uszkodzeń spowodowanych nadmierną eksploatacją, lub niewłaściwą konserwacją, czy nieodpowiednim użytkowaniem niezgodnym z przeznaczeniem. Wyłączone są z niej również akcesoria tj. akumulatory, żarówki, ostrza, końcówki, worki, itd. W wypadku stwierdzenia złego funkcjonowania podczas okresu gwarancyjnego, prosimy o skierowanie NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do najbliższego Autoryzowanego Punktu Serwisowego Ryobi. Niniejsza gwarancja nie podważa przysługujących Państwu uprawnień dotyczących wadliwych produktów.

Z całą odpowiedzialnością oświadczamy, że niniejszy produkt jest zgodny z normami czy też znormalizowanymi dokumentami wymienionymi poniżej: Stosowne Dyrektywy Europejskie Dyrektywa "maszyny" (98/37/CEE) Dyrektywa "niskie napięcie" (73/23/CEE) i jej modyfikacje (93/98/EEC) Dyrektywa "kompatybilność elektromagnetyczna" (89/336/CEE i jej modyfikacje) Stosowne zharmonizowane normy: EN55014-1/A2:2002; EN55014-2/A1:2001; EN61000-3-2:2000; EN61000-3-3/A1:2001; EN60745-2-4: 2003; EN60745-1: 2003 + A1: 2003; EN50366:2003. Poziom ciśnienia akustycznego Poziom mocy akustycznej Wartość skuteczna przyspieszenia średnia kwadratowa ważona SLO 8:33 AM 3,99 m/s2 Izjavljamo z vso odgovornostjo, da je ta izdelek v skladu z naslednjimi standardi ali standardiziranimi dokumenti: Ustreznimi direktivami ES Direktivo ES za strojno opremo (98/37/ES) Direktivo ES za nizko napetost (73/23/EGS) z dopolnili (93/98/EEC) Direktivo ES za elektromagnetno združljivost (89/336/EGS z dopolnili) Ustreznimi usklajenimi standardi: EN55014-1/A2:2002; EN550142/A1:2001; EN61000-3-2:2000; EN61000-3-3/A1:2001; EN607452-4: 2003; EN60745-1: 2003 + A1: 2003; EN50366:2003.
