MANUAL DE USUARIO ERO2412VN RYOBI

MANUAL DE UTILIZACIÓN

LEVIGATRICE ECCENTRICA

MANUALE D’USO

LIXADORA EXCÊNTRICA

HR EKSCENTRI»NA BRUSILICA

KORISNI»KI PRIRU»NIK

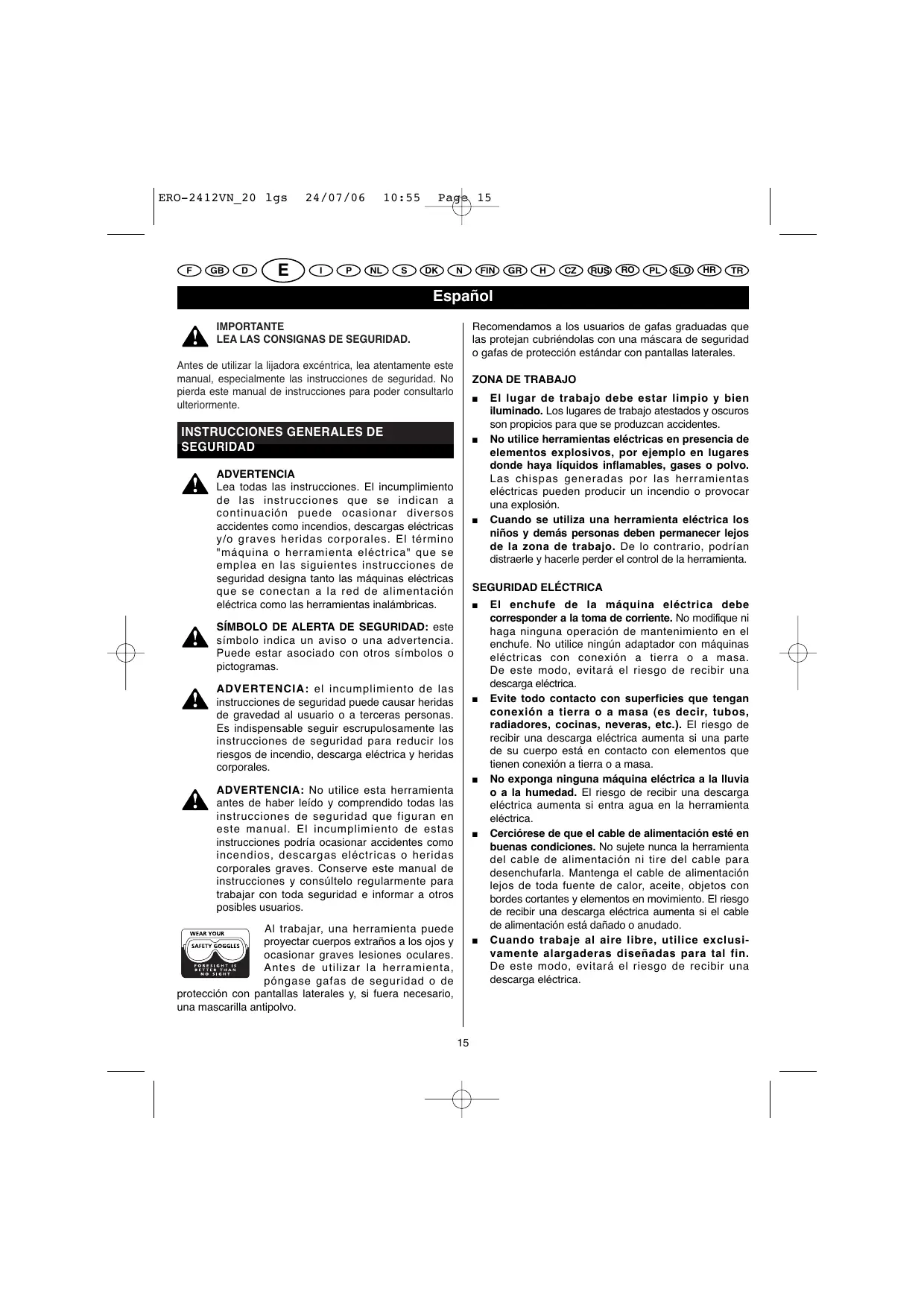

Es imprescindible que lea las instrucciones de este manual antes del montaje y de la puesta en servicio. Attenzione! Español IMPORTANTE LEA LAS CONSIGNAS DE SEGURIDAD. Recomendamos a los usuarios de gafas graduadas que las protejan cubriéndolas con una máscara de seguridad o gafas de protección estándar con pantallas laterales. Antes de utilizar la lijadora excéntrica, lea atentamente este manual, especialmente las instrucciones de seguridad. No pierda este manual de instrucciones para poder consultarlo ulteriormente.

ZONA DE TRABAJO

INSTRUCCIONES GENERALES DE

ADVERTENCIA Lea todas las instrucciones. El incumplimiento de las instrucciones que se indican a continuación puede ocasionar diversos accidentes como incendios, descargas eléctricas y/o graves heridas corporales. El término "máquina o herramienta eléctrica" que se emplea en las siguientes instrucciones de seguridad designa tanto las máquinas eléctricas que se conectan a la red de alimentación eléctrica como las herramientas inalámbricas.

El lugar de trabajo debe estar limpio y bien iluminado. Los lugares de trabajo atestados y oscuros son propicios para que se produzcan accidentes. No utilice herramientas eléctricas en presencia de elementos explosivos, por ejemplo en lugares donde haya líquidos inflamables, gases o polvo. Las chispas generadas por las herramientas eléctricas pueden producir un incendio o provocar una explosión. Cuando se utiliza una herramienta eléctrica los niños y demás personas deben permanecer lejos de la zona de trabajo. De lo contrario, podrían distraerle y hacerle perder el control de la herramienta.

SEGURIDAD ELÉCTRICA

SÍMBOLO DE ALERTA DE SEGURIDAD: este símbolo indica un aviso o una advertencia. Puede estar asociado con otros símbolos o pictogramas. ADVERTENCIA: el incumplimiento de las instrucciones de seguridad puede causar heridas de gravedad al usuario o a terceras personas. Es indispensable seguir escrupulosamente las instrucciones de seguridad para reducir los riesgos de incendio, descarga eléctrica y heridas corporales.

ADVERTENCIA: No utilice esta herramienta antes de haber leído y comprendido todas las instrucciones de seguridad que figuran en este manual. El incumplimiento de estas instrucciones podría ocasionar accidentes como incendios, descargas eléctricas o heridas corporales graves. Conserve este manual de instrucciones y consúltelo regularmente para trabajar con toda seguridad e informar a otros posibles usuarios.

Al trabajar, una herramienta puede proyectar cuerpos extraños a los ojos y ocasionar graves lesiones oculares. Antes de utilizar la herramienta, póngase gafas de seguridad o de protección con pantallas laterales y, si fuera necesario, una mascarilla antipolvo.

El enchufe de la máquina eléctrica debe corresponder a la toma de corriente. No modifique ni haga ninguna operación de mantenimiento en el enchufe. No utilice ningún adaptador con máquinas eléctricas con conexión a tierra o a masa. De este modo, evitará el riesgo de recibir una descarga eléctrica. Evite todo contacto con superficies que tengan conexión a tierra o a masa (es decir, tubos, radiadores, cocinas, neveras, etc.). El riesgo de recibir una descarga eléctrica aumenta si una parte de su cuerpo está en contacto con elementos que tienen conexión a tierra o a masa. No exponga ninguna máquina eléctrica a la lluvia o a la humedad. El riesgo de recibir una descarga eléctrica aumenta si entra agua en la herramienta eléctrica. Cerciórese de que el cable de alimentación esté en buenas condiciones. No sujete nunca la herramienta del cable de alimentación ni tire del cable para desenchufarla. Mantenga el cable de alimentación lejos de toda fuente de calor, aceite, objetos con bordes cortantes y elementos en movimiento. El riesgo de recibir una descarga eléctrica aumenta si el cable de alimentación está dañado o anudado. Cuando trabaje al aire libre, utilice exclusivamente alargaderas diseñadas para tal fin. De este modo, evitará el riesgo de recibir una descarga eléctrica. ERO-2412VN_20 lgs

INSTRUCCIONES GENERALES DE

SEGURIDAD SEGURIDAD PERSONAL

UTILIZACIÓN Y MANTENIMIENTO

HERRAMIENTAS CON CABLE

Preste mucha atención a lo que está haciendo y use su sentido común al trabajar con una herramienta eléctrica. No use una máquina eléctrica cuando esté cansado o bajo los efectos del alcohol o de drogas, o si toma medicamentos. No olvide nunca que basta con un segundo de inatención para herirse gravemente. Utilice elementos de protección adecuados. Protéjase siempre la vista. De acuerdo a las condiciones de trabajo, lleve también una mascarilla antipolvo, calzado antideslizante, un casco o elementos de protección auditiva para evitar heridas graves. Evite que la máquina se ponga en marcha accidentalmente. Cerciórese de que el interruptor esté en posición "parada" antes de conectar el aparato. Para evitar la posibilidad de accidentes, no desplace la máquina con el dedo en el gatillo ni la enchufe si el interruptor está en posición "marcha". Retire las llaves de apriete antes de poner en marcha la herramienta. Si deja una llave de ajuste en uno de los elementos móviles de la máquina puede producirse un accidente con heridas corporales graves. Afírmese bien en sus piernas y no extienda demasiado el brazo. Una posición de trabajo estable permite controlar mejor la herramienta en caso de producirse algún imprevisto. Utilice ropa adecuada. No utilice prendas amplias ni joyas. Mantenga el cabello, la ropa y las manos lejos de las piezas móviles. Las prendas amplias, las joyas o colgantes y el cabello largo pueden engancharse en los elementos que están en movimiento. Si la herramienta se entrega con un dispositivo aspirador de polvo, cerciórese de que esté correctamente instalado y que se utiliza como corresponde. De este modo, evitará los riesgos de heridas derivados de la inhalación de polvo nocivo.

No utilice una herramienta eléctrica si el interruptor no funciona correctamente. Una herramienta que no se puede poner en marcha y apagar correctamente es peligrosa y debe repararse obligatoriamente. Desenchufe la máquina antes de realizar cualquier ajuste, cambiar algún accesorio o guardarla. De este modo, reducirá el riesgo de que la herramienta se ponga en marcha inadvertidamente. Las herramientas deben guardarse fuera del alcance de los niños. No deje que esta máquina sea utilizada por personas que desconozcan su funcionamiento o las instrucciones de seguridad indicadas en este manual. Las herramientas son peligrosas cuando están en manos de personas inexperimentadas. Efectúe cuidadosamente el mantenimiento de las herramientas. Controle la alineación de las piezas móviles. Cerciórese de que ninguna pieza esté rota. Controle el montaje y todos los elementos que puedan afectar el funcionamiento de la herramienta. Si alguna pieza se encuentra dañada, hágala reparar antes de utilizar la herramienta. Muchos accidentes se producen porque no se ha realizado un mantenimiento adecuado de la máquina. Mantenga sus herramientas limpias y bien afiladas. Si la hoja de la máquina está limpia y bien afilada, es menos probable que se bloquee y podrá controlar mejor el funcionamiento de la herramienta. Aplique las presentes instrucciones de seguridad cuando trabaje con la herramienta, los accesorios, los adaptadores, etc. teniendo en cuenta las características específicas de esta máquina, del lugar de trabajo y del trabajo que deba realizar. Para evitar situaciones peligrosas, utilice la máquina únicamente para los trabajos para los que ha sido diseñada. REPARACIONES

LAS No fuerce la máquina. Utilice la herramienta que mejor se adecue al trabajo que desee realizar. La herramienta eléctrica tendrá un rendimiento más eficaz y trabajará con más seguridad si la utiliza al régimen para el que ha sido diseñada.

Las reparaciones deben quedar en manos de un técnico cualificado, utilizando únicamente piezas de recambio originales. De este modo podrá utilizar su herramienta eléctrica con toda seguridad. Cerciórese de que ninguna pieza de la máquina esté dañada. Antes de seguir utilizando la herramienta, cerciórese de que una pieza o un accesorio deteriorado podrá seguir funcionando o desempeñando su función. Controle la alineación y el correcto funcionamiento de las piezas móviles. Cerciórese de que ninguna pieza esté rota. Controle el montaje y todos los elementos que puedan afectar el funcionamiento de la herramienta. ERO-2412VN_20 lgs

CONSIGNAS DE SEGURIDAD ESPECÍFICAS

PARA LAS LIJADORAS

Use siempre gafas de seguridad herméticas y una máscara contra el polvo cuando utilice la lijadora, especialmente en los trabajos en los que deba sujetar la lijadora por encima de su cabeza. No utilice en ningún caso la lijadora en superficies húmedas. La hoja de papel abrasivo de lija no debe ser demasiado grande. Si la hoja de lija rebasa el patín, podrá sufrir heridas graves. El saco para el polvo debe estar instalado cuando trabaje con la máquina y se lo debe vaciar con regularidad. Para colocar el saco para el polvo, inserte el anillo del saco en la boquilla de salida que se encuentra en la parte trasera de la lijadora, haciéndolo girar hacia la derecha hasta que el saco quede firmemente sujeto. Para retirar el saco repita el mismo procedimiento en sentido inverso. Interruptor Marcha/Parada Patín autoadhesivo Papel abrasivo Variador electrónico de velocidad Anillo del saco para el polvo Saco para el polvo Indicador de presencia de tensión CARACTERÍSTICAS La lijadora puede utilizarse con diferentes granos de papel abrasivo (grueso, medio o fino). Al lijar madera, la aplicación de la lijadora en el sentido de la fibra produce un lijado liso y sin marcas. La empuñadura de la lijadora permite sujetarla correctamente y ofrece un gran confort de uso. De este modo, se reduce la fatiga cuando deba trabajar con la máquina de forma prolongada. Se ha integrado en la máquina un sistema de aspiración del polvo. El polvo se aspira por los orificios que tienen el patín y la hoja de papel abrasivo (véase la fig. 2). ADVERTENCIA No tire el polvo recogido en el saco en un fuego que no esté protegido porque la finas partículas del material pueden producir una explosión. Antes de utilizar la lijadora, familiarícese con todas sus funciones y características relativas a la seguridad. ADVERTENCIA Debe utilizar una máscara facial con filtro cuando lije superficies cubiertas con pintura a base de plomo, al igual que cuando trabaje ciertas maderas o metales, para evitar la inhalación de polvo o de vapores tóxicos. INTERRUPTOR (1) La lijadora está equipada con un interruptor simple. Para PONER EN MARCHA la lijadora, pulse el interruptor hacia la izquierda (posición "ON"). Para DETENER la lijadora, pulse el interruptor hacia la derecha (posición "OFF").

CARACTERÍSTICAS DEL PRODUCTO

Alimentación eléctrica Potencia Velocidad en vacío Diámetro orbital Dimensiones del patín: Peso VARIADOR ELECTRÓNICO DE VELOCIDAD (4) El variador electrónico de velocidad le permite ajustar la velocidad de lijado en función de la superficie que deba lijar (de la madera de construcción, pesada y resistente, a la madera de acabado más delicada). ADVERTENCIA Aún cuando esté familiarizado con la lijadora no deje de estar atento. No olvide que basta con estar desatento una fracción de segundo para herirse gravemente. APLICACIONES Utilice la herramienta únicamente para las aplicaciones que se indican a continuación:

Lijar madera. Lijar y sacar el óxido en elementos de hierro. Lijar plásticos.

Español Además, una presión excesiva puede sobrecargar el motor, produciendo un recalentamiento que podría dañar el motor y perjudicar el buen funcionamiento de la máquina. FUNCIONAMIENTO ADVERTENCIA La lijadora no debe nunca estar enchufada cuando monte piezas, efectúe ajustes, coloque o retire una hoja de papel abrasivo, ni tampoco cuando limpie la herramienta o no la utilice. Una vez que la lijadora está desenchufada, no hay ninguna posibilidad de que se pueda poner en marcha intempestivamente causando heridas graves. Atención, el calor resultante de la fricción puede ablandar el barniz o la resina que cubre la madera. No lije durante demasiado tiempo en el mismo lugar ya que la acción abrasiva de la lijadora puede gastar rápidamente el material obteniendo un resultado irregular. ADVERTENCIA No lleve prendas amplias ni joyas que puedan engancharse en las partes móviles y provocar heridas graves. Mantenga la cabeza a buena distancia de la lijadora y de la zona de trabajo para que su cabello no se enganche en la máquina, lo que podría causar heridas graves.

COLOCACIÓN DEL PAPEL ABRASIVO

Controle el estado del papel abrasivo antes de colocarlo. NO utilice papeles abrasivos defectuosos o desgarrados.

Desenchufe la lijadora. MOVIMIENTO EXCÉNTRICO (Fig. 2) ADVERTENCIA Si la lijadora no está desenchufada, podría ponerse en marcha inadvertidamente y provocar heridas corporales graves.

El movimiento excéntrico es ideal para lijados rápidos (eliminar revestimientos antiguos, lijar madera bruta, aplanar superficies hasta obtener un grosor determinado) y para los trabajos de acabado (preparar una superficie para pintarla). El papel abrasivo describe pequeños círculos a gran velocidad, con lo cual la lijadora tiene mucha movilidad. Retire el papel abrasivo gastado para cambiarlo. Los orificios del papel abrasivo deben estar alineados con los del patín para permitir la evacuación del polvo. Observación: NO utilice la lijadora sin papel abrasivo. Dañaría el patín. ADVERTENCIA La acumulación de polvo resultante de lijar superficies que tienen productos altamente inflamables, como poliuretano, aceite de lino, etc., puede inflamar el saco para el polvo o alguna otra parte de la lijadora, produciendo un incendio. Para reducir los riesgos de incendio, vacíe a menudo el saco para el polvo. Antes de guardar la lijadora o si no la utiliza durante un tiempo, vacíe el saco para el polvo. Lea atentamente las recomendaciones de los fabricantes de revestimientos.

PRECAUCIONES DE USO

AVISO Cerciórese de no obstruir las ranuras de ventilación con la mano. LIJADO (Fig. 1) ADVERTENCIA Si la pieza trabajada no está sujeta puede resultar proyectada hacia usted, causándole heridas graves.

UTILIZACIÓN DEL DISPOSITIVO PARA RECOGER

EL POLVO Mantenga la lijadora delante suyo y a cierta distancia de su cuerpo y de la pieza trabajada. Para poner en marcha la lijadora, coloque el interruptor en posición "ON" y espere que el motor alcance su velocidad máxima. Acerque suavemente la lijadora a la pieza trabajada. Realice movimientos de vaivén lentos y regulares. El saco para el polvo permite recoger el polvo producido al lijar la pieza trabajada. El polvo se aspira por los orificios del patín y se acumula en el saco para el polvo a medida que se lija la pieza trabajada. NO fuerce la herramienta. El peso de la lijadora ejerce una presión suficiente en la pieza trabajada. La lijadora y el papel abrasivo deben hacer todo el "trabajo". Si ejerce una presión adicional en la lijadora, el motor funcionará más lentamente, el papel abrasivo se gastará más rápidamente y la velocidad de lijar se reducirá considerablemente. Para instalar el saco para el polvo, siga las instrucciones que se dan a continuación. Desenchufe la lijadora. ERO-2412VN_20 lgs

ADVERTENCIA Si la lijadora no está desenchufada, podría ponerse en marcha inadvertidamente y provocar heridas corporales graves.

Retire el saco para el polvo de su anillo. Sacuda el saco para el polvo para vaciarlo. Coloque nuevamente el anillo en el saco. Encaje nuevamente el anillo del saco en la boquilla de la lijadora.

INDICADOR DE PRESENCIA DE TENSIÓN

Inserte el anillo del saco para el polvo en la boquilla de evacuación que se encuentra en la lijadora. La herramienta cuenta con un indicador de presencia de tensión (7) que se enciende cuando la herramienta está enchufada. Este indicador sirve para llamar su atención sobre el hecho de que la herramienta está en tensión y se pondrá en marcha en cuanto pulse el gatillo. VACIAR EL SACO PARA EL POLVO (Fig. 4) Para trabajar con más eficacia, vacíe el saco para el polvo cuando esté lleno hasta la mitad. Esto permite una mejor circulación del aire dentro del saco. Vacíe y limpie minuciosamente el saco para el polvo cada vez que acabe de trabajar y antes de guardar la lijadora.

PROTECCIÓN DEL MEDIOAMBIENTE

Recicle las materias primas en lugar de tirarlas. Para respetar el medioambiente, separe los residuos y deposite la herramienta usada, los accesorios y los envases en contenedores especiales o entréguelos a los organismos encargados del reciclado. Ryobi se toma muy en serio la protección del medioambiente. Para vaciar el saco para el polvo, proceda del siguiente modo:

Desenchufe la lijadora. ADVERTENCIA Si la lijadora no está desenchufada, podría ponerse en marcha inadvertidamente y provocar heridas corporales graves.

Retire el anillo del saco para el polvo de la boquilla de evacuación que se encuentra en la lijadora.

AMBIENTE DI LAVORO

UTILIZZO DEL DISPOSITIVO DI RACCOLTA

AMBIENTE DE TRABALHO

VARIADOR ELECTRÓNICO DE VELOCIDADE (4) OPIS

Este producto Ryobi está garantizado contra los defectos de fabricación y las piezas defectuosas por un período de veinticuatro (24) meses, a partir de la fecha que figura en el original de la factura establecida por el distribuidor al usuario final. Se excluyen de la presente garantía los deterioros provocados por un desgaste normal, una utilización o mantenimiento incorrecto o no autorizado, y una sobrecarga, así como los diversos accesorios: baterías, bombillas, hojas, puntas, bolsas, etc. En caso de funcionamiento incorrecto durante el período de la garantía, envíe el producto SIN DESMONTAR con la prueba de compra a su proveedor o al Centro de Servicio Acreditado Ryobi más cercano a su domicilio. Los derechos legales relacionados con los productos defectuosos no son cuestionados por la presente garantía.

DECLARACIÓN DE CONFORMIDAD

Declaramos bajo nuestra exclusiva responsabilidad que este producto es conforme a las siguientes normas o documentos normalizados: Directivas comunitarias aplicables Directiva sobre "máquinas" (98/37/CEE) Directiva sobre "baja tensión" (73/23/CEE) y sus modificaciones (93/98/EEC) Directiva sobre "compatibilidad electromagnética" (89/336/CEE y sus modificaciones) Normas armonizadas aplicables: EN55014-1/A2:2002; EN550142/A1:2001; EN61000-3-2:2000; EN61000-3-3/A1:2001; EN607452-4: 2003; EN60745-1: 2003 + A1: 2003; EN50366:2003. Nivel de presión acústica Nivel de potencia acústica Valor de aceleración de la media cuadrática ponderada

74.9 ‰Å(A)

85.9 ‰Å(A)
