INSTRUKCJA OBSŁUGI EBS8021V RYOBI

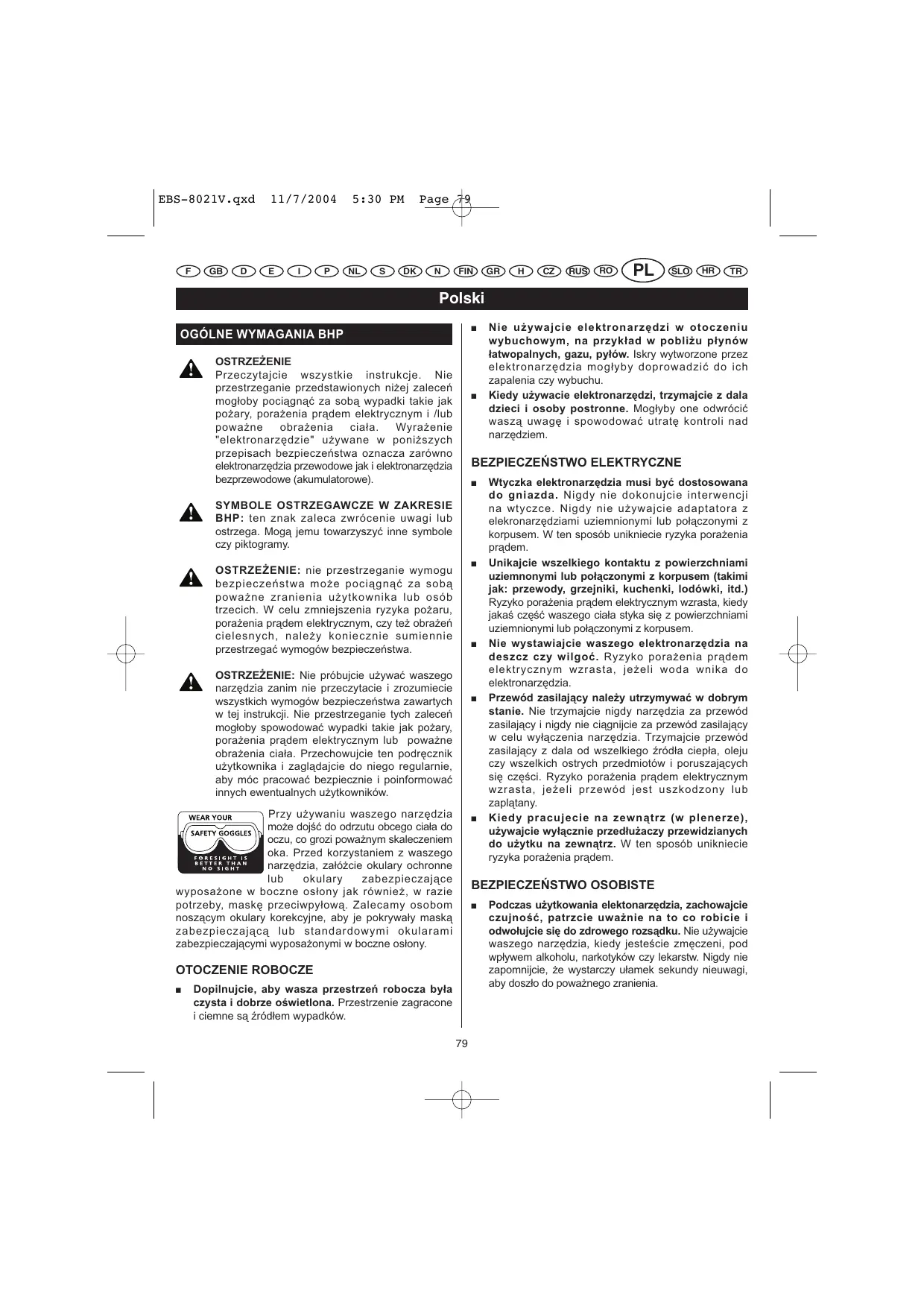

OSTRZEŻENIE Przeczytajcie wszystkie instrukcje. Nie przestrzeganie przedstawionych niżej zaleceń mogłoby pociągnąć za sobą wypadki takie jak pożary, porażenia prądem elektrycznym i /lub poważne obrażenia ciała. Wyrażenie "elektronarzędzie" używane w poniższych przepisach bezpieczeństwa oznacza zarówno elektronarzędzia przewodowe jak i elektronarzędzia bezprzewodowe (akumulatorowe).

SYMBOLE OSTRZEGAWCZE W ZAKRESIE

BHP: ten znak zaleca zwrócenie uwagi lub ostrzega. Mogą jemu towarzyszyć inne symbole czy piktogramy.

OSTRZEŻENIE: nie przestrzeganie wymogu bezpieczeństwa może pociągnąć za sobą poważne zranienia użytkownika lub osób trzecich. W celu zmniejszenia ryzyka pożaru, porażenia prądem elektrycznym, czy też obrażeń cielesnych, należy koniecznie sumiennie przestrzegać wymogów bezpieczeństwa.

OSTRZEŻENIE: Nie próbujcie używać waszego narzędzia zanim nie przeczytacie i zrozumiecie wszystkich wymogów bezpieczeństwa zawartych w tej instrukcji. Nie przestrzeganie tych zaleceń mogłoby spowodować wypadki takie jak pożary, porażenia prądem elektrycznym lub poważne obrażenia ciała. Przechowujcie ten podręcznik użytkownika i zaglądajcie do niego regularnie, aby móc pracować bezpiecznie i poinformować innych ewentualnych użytkowników.

Przy używaniu waszego narzędzia może dojść do odrzutu obcego ciała do oczu, co grozi poważnym skaleczeniem oka. Przed korzystaniem z waszego narzędzia, załóżcie okulary ochronne lub okulary zabezpieczające wyposażone w boczne osłony jak również, w razie potrzeby, maskę przeciwpyłową. Zalecamy osobom noszącym okulary korekcyjne, aby je pokrywały maską zabezpieczającą lub standardowymi okularami zabezpieczającymi wyposażonymi w boczne osłony.

Wtyczka elektronarzędzia musi być dostosowana do gniazda. Nigdy nie dokonujcie interwencji na wtyczce. Nigdy nie używajcie adaptatora z elekronarzędziami uziemnionymi lub połączonymi z korpusem. W ten sposób unikniecie ryzyka porażenia prądem. Unikajcie wszelkiego kontaktu z powierzchniami uziemnonymi lub połączonymi z korpusem (takimi jak: przewody, grzejniki, kuchenki, lodówki, itd.) Ryzyko porażenia prądem elektrycznym wzrasta, kiedy jakaś część waszego ciała styka się z powierzchniami uziemnionymi lub połączonymi z korpusem. Nie wystawiajcie waszego elektronarzędzia na deszcz czy wilgoć. Ryzyko porażenia prądem elektrycznym wzrasta, jeżeli woda wnika do elektronarzędzia. Przewód zasilający należy utrzymywać w dobrym stanie. Nie trzymajcie nigdy narzędzia za przewód zasilający i nigdy nie ciągnijcie za przewód zasilający w celu wyłączenia narzędzia. Trzymajcie przewód zasilający z dala od wszelkiego źródła ciepła, oleju czy wszelkich ostrych przedmiotów i poruszających się części. Ryzyko porażenia prądem elektrycznym wzrasta, jeżeli przewód jest uszkodzony lub zaplątany. Kiedy pracujecie na zewnątrz (w plenerze), używajcie wyłącznie przedłużaczy przewidzianych do użytku na zewnątrz. W ten sposób unikniecie ryzyka porażenia prądem.

Nie używajcie elektronarzędzi w otoczeniu wybuchowym, na przykład w pobliżu płynów łatwopalnych, gazu, pyłów. Iskry wytworzone przez elektronarzędzia mogłyby doprowadzić do ich zapalenia czy wybuchu. Kiedy używacie elektronarzędzi, trzymajcie z dala dzieci i osoby postronne. Mogłyby one odwrócić waszą uwagę i spowodować utratę kontroli nad narzędziem. Dopilnujcie, aby wasza przestrzeń robocza była czysta i dobrze oświetlona. Przestrzenie zagracone i ciemne są źródłem wypadków.

Podczas użytkowania elektonarzędzia, zachowajcie czujność, patrzcie uważnie na to co robicie i odwołujcie się do zdrowego rozsądku. Nie używajcie waszego narzędzia, kiedy jesteście zmęczeni, pod wpływem alkoholu, narkotyków czy lekarstw. Nigdy nie zapomnijcie, że wystarczy ułamek sekundy nieuwagi, aby doszło do poważnego zranienia. EBS-8021V.qxd

Noście odpowiednie wyposażenie ochronne. Należy zawsze chronić oczy. Aby uniknąć ryzyka poważnych obrażeń ciała, w zależności od warunków pracy zakładajcie maskę przeciwpyłową, obuwie przeciwpoślizgowe, kask lub ochrony słuchowe. Unikajcie przypadkowego włączenia. Przed podłączeniem waszego narzędzia, upewnijcie się czy wyłącznik jest na "zatrzymane". Aby uniknąć ryzyka wypadków, nie przenoście waszego narzędzia trzymając palec na włączniku i nie podłączajciego go, kiedy wyłącznik jest w pozycji "włączone". Wyjmijcie klucze zaciskowe przed uruchomieniem waszego narzędzia. Klucz zaciskowy, który pozostaje przyczepiony do ruchomej części narzędzia może spowodować poważne obrażenia ciała. Opierajcie się dobrze na waszych nogach i nie wyciągajcie ramion zbyt daleko. W razie nieprzewidzianego wydarzenia, stabilna pozycja przy pracy umożliwia lepsze panowanie nad narzędziem. Noście odpowiednie ubrania. Nie noście luźnych ubrań, czy też biżuterii. Dopilnujcie by wasze włosy, ubrania i ręce były oddalone od ruchomych części. Luźne ubrania, biżuteria i długie włosy, mogą zostać pochwycone przez poruszające się części. Jeżeli wasze narzędzie zostało dostarczone z systemem zasysania pyłu, dopilnujcie by był ono poprawnie zainstalowany i używany. Możecie w ten sposób uniknąć ryzyka związanego z wchłonięciem szkodliwych pyłów.

Narzędzia powinny być przechowywane poza zasięgiem dzieci. Nie pozwalajcie używać narzędzia osobom, które go nie znają bądź nie zapoznały się z niniejszymi przepisami bezpieczeństwa. Narzędzia są niebezpieczne w rękach niedoświadczonych osób. Konserwujcie starannie wasze narzędzia. Sprawdźcie ustawienie ruchomych części. Sprawdźcie czy jakaś część nie jest zepsuta. Skontrolujcie montaż i wszelkie elementy, które mogłyby ujemnie wpłynąć na działanie narzędzia. Jeżeli jakieś części są uszkodzone, dajcie wasze narzędzie do naprawy zanim zaczniecie go używać. Przyczyną wielu wypadków była zła konserwacja narzędzi. Zachowujcie wasze narzędzia zawsze naostrzone i czyste. Jeżeli tarcza waszego narzędzia tnącego jest dobrze naostrzona i czysta, jest mniejsze ryzyko zablokowania i łatwiej zachować kontrolę nad narzędziem. Przestrzegajcie niniejszych wymogów bezpieczeństwa, kiedy używacie tego narzędzia, akcesoriów, końcówek itd. biorąc pod uwagę specyfikę waszego urządzenia, przestrzeń roboczą i prace do wykonania. Aby uniknąć niebezpiecznych sytuacji, nie używajcie waszego narzędzia do prac, do których nie było ono zaprojektowane. Nie przeciążajcie narzędzia. Należy używać narzędzia dostosowanego do prac, które chcecie wykonać. Wasze narzędzie będzie bardziej wydajne i pewne, jeżeli będziecie je używali w zakresie przewidzianych obciążeń. Nie używajcie waszego elektronarzędzia jeżeli wyłącznik nie pozwala na jego zatrzymanie i uruchomienie. Narzędzie, które nie może być poprawnie włączone i wyłączone jest niebezpieczne i musi być obowiązkowo naprawione. Przed przystąpieniem do regulowania, wymiany aksesoriów czy chowania narzędzia odłączcie je od źródła zasilania. W ten sposób ograniczycie ryzyko przypadkowego uruchomienie narzędzia.

Naprawy powinny być wykonywane przez wyspecjalizowanego technika i jedynie przy użyciu oryginalnych części zamiennych. W ten sposób możecie bezpiecznie używać waszego elektronarzędzia. Sprawdźcie czy narzędzie nie zawiera jakiejś uszkodzonej części. Przed dalszym użytkowaniem narzędzia, sprawdźcie czy uszkodzona część lub akcesoria mogą dalej działać lub spełniać swoje funkcje. Sprawdźcie wyrównanie i poprawność działania ruchomych części. Sprawdźcie czy jakaś część nie jest zepsuta. Skontrolujcie montaż i wszelkie elementy, które mogłyby ujemnie wpłynąć na działanie narzędzia. Jakakolwiek uszkodzona część powinna być naprawiona lub wymieniona w Autoryzowanym Punkcie Serwisowym Ryobi, z wyjątkiem przeciwnych wskazań w niniejszym podręczniku obsługi. Każdy zdefektowany wyłącznik należy wymienić w Autoryzowanym Punkcie Serwisowym Ryobi. Nie używajcie urządzenia jeżeli wyłącznik nie pozwala zatrzymać i uruchomić tego urządzenia. EBS-8021V.qxd

Zakładajcie zawsze szczelne okulary ochronne i maskę przeciwpyłową podczas szlifowania, a w szczególności kiedy trzymacie szlifierkę nad głową. Nigdy nie używajcie waszej szlifierki na powierzchniach wilgotnych. Arkusz okładziny ściernej nie powinien być za duży. Jeżeli zostawicie okładzinę ścierną o większym wymiarze niż płyta szlifierska, narażacie się na poważne okaleczenie. Worek na pył powinien być zainstalowany na narzędziu i regularnie opróżniany. W celu zainstalowania worka na pył, należy umieścić obejmę worka na przyłączu do odciągu pyłu znajdującego się z tyłu szlifierki, obracając w prawą stronę, aż worek będzie poprawnie zamocowany. W celu zdjęcia worka, należy postępować w odwrotnej kolejności. CHARAKTERYSTYKA Zasilanie Moc Prędkość przesuwu taśmy bez obciążenia Wymiary taśmy ściernej Waga netto

150-300 m/min 76 x 533 mm 3,6 kg OPIS OSTRZEŻENIE Kiedy szlifujecie powierzchnie pokryte farbą na bazie ołowiu, czy niektóre drewna i metale, powinniście zakładać odpowiednią maskę przeciwpyłową w celu uniknięcia wdychania pyłu czy toksycznych oparów.

230 V~50 Hz 800 W Sprawdźcie tabliczkę znamionową produktu, gdyż napięcie może być różne w zależności od miejsca, w którym używa się produktu. OSTRZEŻENIE Nie wyrzucajcie pyłów pochodzących ze szlifowania do wolnego ognia, gdyż materiały w formie drobnych cząsteczek mogą być wybuchowe.

Uruchomcie waszą szlifierkę zanim przyłożycie ją do przedmiotu do obróbki. Wasza szlifierka nie powinna być w kontakcie z obrabianym przedmiotem kiedy ją zatrzymujecie. Przedni uchwyt do regulacji Taśma ścierna Dźwignia rozluźniania napięcia taśmy Uchwyt z tyłu Worek na pył Dysza ssąca Przycisk blokujący pozycję “włączone” Spust-włącznik Śruba regulująca Rolka prowadząca przednia Rolka prowadząca tylna Elektroniczna przekładnia zmiany prędkości Wskaźnik podłączenia pod napięcie Przycisk odblokowania przedniego uchwytu Rowki blokady AKCESORIA STANDARDOWE Trzymajcie wasze narzędzie mocno, dwoma rękami. Przewód zasilający powinien się znajdować z dala od przesuwającej się taśmy ściernej. Wasze ręce powinny być oddalone od elementów obracających. Nie kładźcie waszej szlifierki na powierzchnię, jeżeli taśma jeszcze jest w ruchu. Mogłoby to spowodować obrażenia i/lub uszkodzić szlifierkę. To narzędzie powinno być używane tylko do szlifowania suchych powierzchni. Nie używajcie waszej szlifierki jeżeli taśma ścierna jest zużyta lub rozerwana. Jeżeli przedmiot do obróbki jest zbyt lekki, przytrzymujcie w miejscu obrabiany przedmiot przy pomocy imadła. Worek na pył, taśma ścierna. AKCESORIA DODATKOWE (W OPCJI) Ścisk ślusarski, rama szlifierska. ZASTOSOWANIA Używajcie waszej szlifierki tylko zgodnie z poniższym przeznaczeniem:

1. Szlifowanie drewna.

2. Szlifowanie zardzewiałych powierzchni i polerowanie

OSTRZEŻENIE! Uważajcie, by wasze palce nie zostały pochwycone podczas tej czynności. Hałas (lub poziom ciśnienia akustycznego) w miejscu pracy może przekroczyć 85 dB(A). W takim wypadku, użytkownik powinien przedsięwziąć środki izolacji akustycznej i nosić ochronniki słuchu. PRZEDNI UCHWYT DO REGULACJI (RYS. 5) SPUST- WŁĄCZNIK (RYS. 1) PRZYCISK ODBLOKOWANIA PRZEDNIEGO UCHWYTU Wciśnijcie przycisk odblokowania przedniego uchwytu (14) w celu ustawienia uchwytu w pożądanej pozycji.

USTAWIANIE POZYCJI PRZEDNIEGO UCHWYTU

Trzymając palec na przycisku odblokowania przedniego uchwytu, podnoście i opuszczajcie uchwyt przedni w celu ustawienia go pod kątem -15°, 0°, 15° lub 30° w zależności od pracy, którą macie wykonać. Następnie zwolnijcie przycisk odblokowania przedniego uchwytu i uchwyt przedni będzie zablokowany pod wybranym kątem. W celu uruchomienia lub zatrzymania tego narzędzia, naciśnijcie lub zwolnijcie włącznik (8). Jeżeli chcecie ustawić waszą szlifierkę na ciągłe funkcjonowanie, naciśnijcie na przycisk blokujący pozycję "włączone" (7) jednocześnie naciskając na spust. W celu odblokowania tej funkcji, naciśnijcie ponownie na spust. Prędkość taśmy ściernej może być ustawiona od 150 do 300 m/min przy pomocy przekładni zmiany prędkości (12). (1 = prędkość minimalna / 6 = prędkość maksymalna) SPOSÓB UŻYCIA (RYS. 6) WOREK NA PYŁ (RYS. 2) NIE NALEŻY ZAKRYWAĆ OTWORÓW

WENTYLACYJNYCH ABY UMOŻLIWIĆ POPRAWNE

CHŁODZENIE SILNIKA. Przy szlifowaniu drewna, zalecamy Państwu stosowanie worka na pył (5). Mimo dużej pojemności tego worka, powinien on być regularnie opróżniany. UPEWNIJCIE SIĘ ŻE PRZEDMIOT DO OBRÓBKI NIE ZAWIERA ANI GWOŹDZI ANI INNYCH CIAŁ OBCYCH, KTÓRE MOGŁYBY USZKODZIĆ TAŚMĘ. W celu całkowitego wyczyszczenia tego worka, należy go otworzyć przy pomocy zamka błyskawicznego. Trzymajcie wasze narzędzie mocno, dwoma rękami. Uruchomcie waszą szlifierkę i zaczekajcie aż przesuwanie taśmy ściernej osiągnie maksymalną prękość. Następnie przystawcie leciutko szlifierkę do powierzchni obrabianego przedmiotu i wykonajcie narzędziem ruch postępowo zwrotny (do przodu-do tyłu). Nigdy nie przeciążajcie waszego narzędzia: ciężar szlifierki wywiera wystarczający nacisk. Nadmierny nacisk przeszkadza akcji ścierania taśmy, nie pozwala na dokładne szlifowanie i pociąga za sobą przedwczesne zużycie zarówno taśmy jak i narzędzia. Przed zatrzymaniem narzędzia należy je zdjąć z obrabianego przedmiotu. OSTRZEŻENIE! Nie używajcie worka na pył, kiedy szlifujecie metal: wytwarzające się iskry mogłyby doprowadzić do zapalenia worka. WYMIANA TAŚMY ŚCIERNEJ (RYS. 3 I 4) OSTRZEŻENIE! PRZY ZAKŁADANIU I ZDEJMOWANIU TAŚMY

Popchnijcie dźwignię do pozycji początkowej (rys. 4).

LAMPKA KONTROLNA PODŁĄCZENIA POD

NAPIĘCIE Połóżcie szlifierkę na boku i pociągnijcie za dźwignię w celu cofnięcia rolki prowadzącej przedniej i rozluźnienia taśmy (3) (rys. 3). Pociągnijcie za taśmą w celu zdjęcia jej. Załóżcie na miejsce nową taśmę ścierną. OBJAŚNIENIE: Upewnijcie się, czy strzałka narysowana wewnątrz taśmy skierowana jest w tym samym kierunku, co strzałka znajdująca się na szlifierce. To narzędzie wyposażone jest w lampkę kontrolną podłączenia pod napięcie (13), która zaświeca się, gdy narzędzie jest podłączone do zasilania. Kontrolka ta przyciąga uwagę na fakt, że narzędzie jest podłączone do zasilania i że się uruchomi gdy tylko naciśniecie na spust.

KONSERWACJA Po użyciu upewnijcie się, że wasze narzędzie jest w stanie sprawnym do działania. Narzędzie to zawiera automatyczny system regulacji wyrównywania taśmy ściernej. Obróccie szlifierkę do góry nogami i trzymajcie ja mocno jedną reką, następnie uruchomcie ją i obserwujcie wyrównanie (ustawienie) taśmy szlifierskiej. Brzegi taśmy ściernej wyrównają się automatycznie z końcówkami przeniej i tylnej rolki. System ten był wstępnie wyregulowany w fabryce, ale może zajść potrzeba nowego wyregulowania, kiedy taśma ścierna została wymieniona, lub gdy zużyta taśma rozluźnia się. Jeżeli brzeg taśmy ściernej odchyla się o ponad 3,175 mm od brzegu podstawy, ustawcie wyrównanie taśmy obracając śrubę ustawczą wyrównania do momentu, gdy taśma będzie ponownie dobrze zrównana z końcówkami przedniej i tylnej rolki. Zalecamy zaniesienie waszego narzędzia, przynajmniej raz w roku, do Autoryzowanego Punktu Serwisowego Ryobi w celu dokonania smarowania i kompletnego czyszczenia. KIEDY SILNIK JEST W TRAKCIE DZIAŁANIA NIE WOLNO WYKONYWAĆ ŻADNYCH REGULACJI. PRZED WYMIANĄ AKCESORIÓW CZY ZUŻYWAJĄCYCH SIĘ CZĘŚCI (TARCZA TNĄCA, NASADKA, PAPIER ŚCIERNY itd.) ORAZ PRZED SMAROWANIEM CZY MANIPULOWANIEM NARZĘDZIEM, NALEŻY ZAWSZE ODŁĄCZYĆ PRZEWÓD ZASILAJĄCY. OSTRZEŻENIE! Dla maksymalnego bezpieczeństwa i pewności działania, wszystkie naprawy powinny być wykonywane w Autoryzowanym Punkcie Serwisowym Ryobi. ŚCISK ŚLUSARSKI (Wyposażenie dodatkowe w opcji) Ścisk ślusarski pozwala na przytrzymywanie narzędzia w miejscu, kiedy używa się go jako narzędzia stacjonarnego.

SZLIFIERSKIEJ (W OPCJI) OCHRONA ŚRODOWISKA Przetwarzaj surowce zamiast je wyrzucać. Dla poszanowania środowiska sortuj odpady i wruć zużyte urządzenie, akcesoria i opakowanie do specjalnych pojemników albo odnieś je do puntów zajmujących się recyklingiem. Ryobi podchodzi bardzo poważnie do problematyki ochrony środowiska. Umieścić ramkę szlifierską wokół taśmy i zamocować ją umieszczając cztery szczeliny w rowkach ustalających (15). Aby zdjąć ramkę szlifierską, należy ją podnieść obracając w prawo śrubę regulującą. Aby obniżyć ramkę szlifierską i w ten sposób zwiększyć głębokość szlifowania, należy obracać śrubę w lewo.

11/7/2004 5:31 PM Page 101 WARUNKI GWARANCJI Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabryczne oraz na zdefektowane części. Okres gwarancji dwudziestu czterech (24) miesięcy, zaczyna się od wiążącej daty widniejącej na oryginale faktury wystawionej przez sprzedawcę dla ostatecznego nabywcy. Gwarancja ta nie obejmuje zniszczenia wynikającego z normalnego zużycia, czy też uszkodzeń spowodowanych nadmierną eksploatacją, lub niewłaściwą konserwacją, czy nieodpowiednim użytkowaniem niezgodnym z przeznaczeniem. Wyłączone są z niej również akcesoria tj. akumulatory, żarówki, ostrza, końcówki, worki, itd. W wypadku stwierdzenia złego funkcjonowania podczas okresu gwarancyjnego, prosimy o skierowanie NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do najbliższego Autoryzowanego Punktu Serwisowego Ryobi. Niniejsza gwarancja nie podważa przysługujących Państwu uprawnień dotyczących wadliwych produktów.

Z całą odpowiedzialnością oświadczamy, że niniejszy produkt jest zgodny z normami czy też znormalizowanymi dokumentami wymienionymi poniżej: 89/336/EEC, 98/37/EC, EN 50366, EN 55014-1, EN 55014-2, EN 61000-3-2, En 61000-3-3, EN 60745-1, EN 60745-2-4
