GEBRUIKSAANWIJZING EBS8021V RYOBI

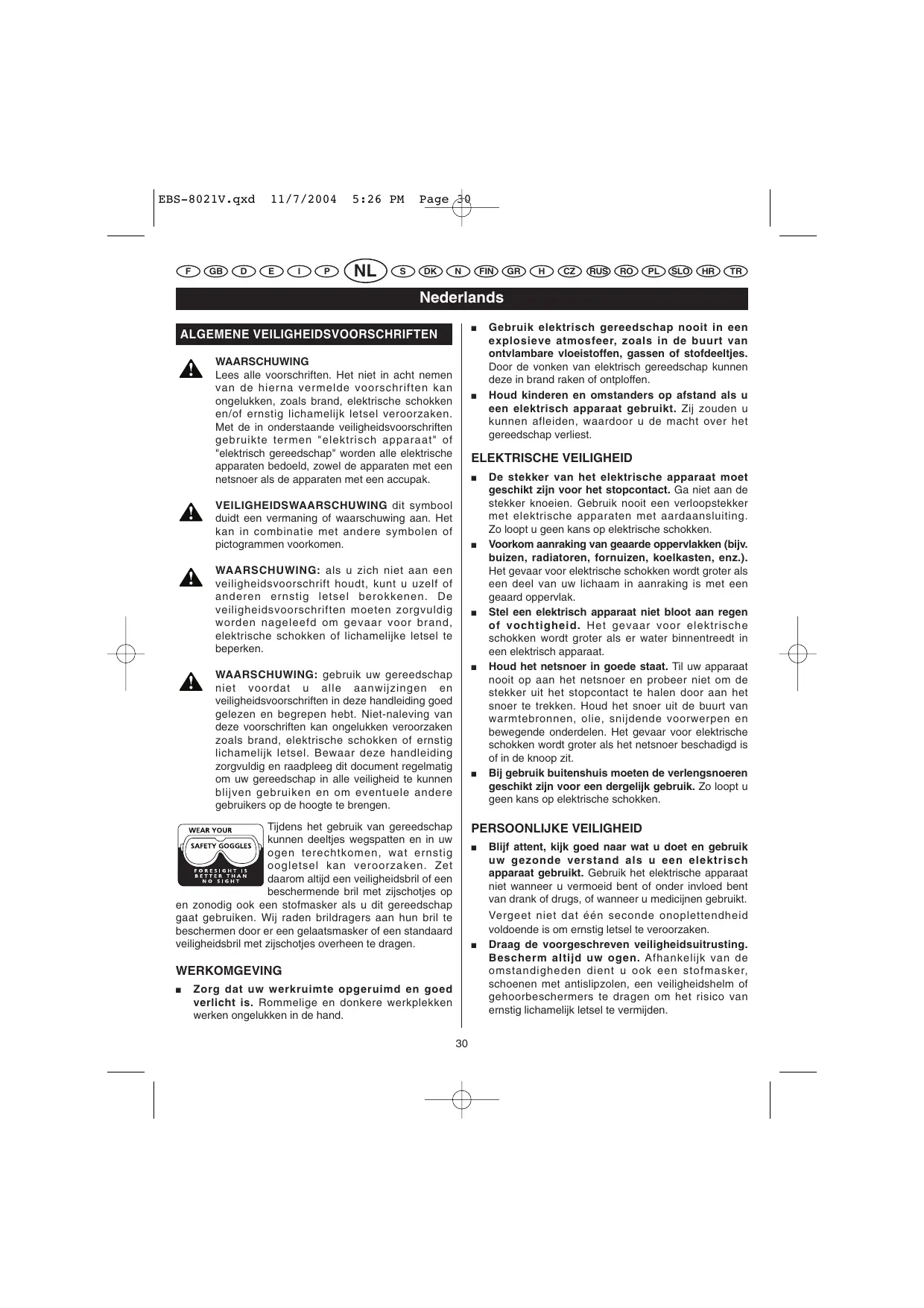

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING Lees alle voorschriften. Het niet in acht nemen van de hierna vermelde voorschriften kan ongelukken, zoals brand, elektrische schokken en/of ernstig lichamelijk letsel veroorzaken. Met de in onderstaande veiligheidsvoorschriften gebruikte termen "elektrisch apparaat" of "elektrisch gereedschap" worden alle elektrische apparaten bedoeld, zowel de apparaten met een netsnoer als de apparaten met een accupak.

VEILIGHEIDSWAARSCHUWING dit symbool duidt een vermaning of waarschuwing aan. Het kan in combinatie met andere symbolen of pictogrammen voorkomen.

WAARSCHUWING: als u zich niet aan een veiligheidsvoorschrift houdt, kunt u uzelf of anderen ernstig letsel berokkenen. De veiligheidsvoorschriften moeten zorgvuldig worden nageleefd om gevaar voor brand, elektrische schokken of lichamelijke letsel te beperken.

WAARSCHUWING: gebruik uw gereedschap niet voordat u alle aanwijzingen en veiligheidsvoorschriften in deze handleiding goed gelezen en begrepen hebt. Niet-naleving van deze voorschriften kan ongelukken veroorzaken zoals brand, elektrische schokken of ernstig lichamelijk letsel. Bewaar deze handleiding zorgvuldig en raadpleeg dit document regelmatig om uw gereedschap in alle veiligheid te kunnen blijven gebruiken en om eventuele andere gebruikers op de hoogte te brengen.

Tijdens het gebruik van gereedschap kunnen deeltjes wegspatten en in uw ogen terechtkomen, wat ernstig oogletsel kan veroorzaken. Zet daarom altijd een veiligheidsbril of een beschermende bril met zijschotjes op en zonodig ook een stofmasker als u dit gereedschap gaat gebruiken. Wij raden brildragers aan hun bril te beschermen door er een gelaatsmasker of een standaard veiligheidsbril met zijschotjes overheen te dragen. De stekker van het elektrische apparaat moet geschikt zijn voor het stopcontact. Ga niet aan de stekker knoeien. Gebruik nooit een verloopstekker met elektrische apparaten met aardaansluiting. Zo loopt u geen kans op elektrische schokken. Voorkom aanraking van geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen, koelkasten, enz.). Het gevaar voor elektrische schokken wordt groter als een deel van uw lichaam in aanraking is met een geaard oppervlak. Stel een elektrisch apparaat niet bloot aan regen of vochtigheid. Het gevaar voor elektrische schokken wordt groter als er water binnentreedt in een elektrisch apparaat. Houd het netsnoer in goede staat. Til uw apparaat nooit op aan het netsnoer en probeer niet om de stekker uit het stopcontact te halen door aan het snoer te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, snijdende voorwerpen en bewegende onderdelen. Het gevaar voor elektrische schokken wordt groter als het netsnoer beschadigd is of in de knoop zit. Bij gebruik buitenshuis moeten de verlengsnoeren geschikt zijn voor een dergelijk gebruik. Zo loopt u geen kans op elektrische schokken. PERSOONLIJKE VEILIGHEID

Gebruik elektrisch gereedschap nooit in een explosieve atmosfeer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stofdeeltjes. Door de vonken van elektrisch gereedschap kunnen deze in brand raken of ontploffen. Houd kinderen en omstanders op afstand als u een elektrisch apparaat gebruikt. Zij zouden u kunnen afleiden, waardoor u de macht over het gereedschap verliest. Zorg dat uw werkruimte opgeruimd en goed verlicht is. Rommelige en donkere werkplekken werken ongelukken in de hand.

Blijf attent, kijk goed naar wat u doet en gebruik uw gezonde verstand als u een elektrisch apparaat gebruikt. Gebruik het elektrische apparaat niet wanneer u vermoeid bent of onder invloed bent van drank of drugs, of wanneer u medicijnen gebruikt. Vergeet niet dat één seconde onoplettendheid voldoende is om ernstig letsel te veroorzaken. Draag de voorgeschreven veiligheidsuitrusting. Bescherm altijd uw ogen. Afhankelijk van de omstandigheden dient u ook een stofmasker, schoenen met antislipzolen, een veiligheidshelm of gehoorbeschermers te dragen om het risico van ernstig lichamelijk letsel te vermijden. EBS-8021V.qxd

Zorg dat het apparaat niet ongewild in werking kan treden. Zorg dat de schakelaar op UIT staat voordat u het apparaat op de stroom aansluit. Verplaats uw apparaat nooit terwijl u uw vinger op de schakelaar hebt of steek de stekker niet in het stopcontact als de schakelaar op AAN staat om ongelukken te voorkomen. Verwijder de stelsleutels voordat u het apparaat in werking zet. Een achtergebleven stelsleutel die aan een bewegend onderdeel vastzit, kan ernstig lichamelijk letsel veroorzaken. Ga altijd stevig op uw benen staan en reik niet te ver weg met uw arm. Door een stabiele werkpositie bent u beter in staat om uw gereedschap in bedwang te houden als er iets onverwachts gebeurt. Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haren, kleding en handen uit de buurt van de bewegende delen. Wijde kleding, sieraden of lange haren kunnen beklemd raken in de bewegende delen. Als uw machine samen met een stofzuigsysteem is geleverd, zorg er dan voor dat dit goed is geïnstalleerd en ook wordt gebruikt. Zo voorkomt u lichamelijk letsel door inademing van schadelijke stofdeeltjes.

Houd uw apparaten in goede staat van werking. Controleer de uitlijning van de bewegende delen. Kijk of er geen onderdelen gebroken zijn. Controleer de montage en alle andere elementen die de goede werking van het gereedschap kunnen beïnvloeden. Als er iets beschadigd is, dient u uw apparaat eerst te laten herstellen voordat u het weer gebruikt. Ongelukken zijn vaak te wijten aan de slechte staat van onderhoud van het gereedschap. Houd uw gereedschap altijd scherp en schoon. Als het mes van uw snijgereedschap goed scherp en schoon is, bestaat er minder kans dat het geblokkeerd raakt en kunt u uw apparaat beter in uw macht houden. Neem deze veiligheidsvoorschriften in acht als u het apparaat, de accessoires, de hulpstukken, enz. gebruikt en houd daarbij rekening met de bijzondere eigenschappen van uw apparaat, de plek waar u werkt en het soort werk dat u doet. Gebruik uw elektrisch apparaat uitsluitend voor de toepassingen waarvoor het bestemd is om gevaarlijke situaties te vermijden. Forceer het apparaat niet. Gebruik een apparaat dat geschikt is voor het werk dat u gaat doen. Uw elektrisch apparaat zal veiliger en zekerder werken als u het gebruikt op het toerental waarvoor het berekend is. Gebruik een elektrisch apparaat niet als u het niet meer met de schakelaar aan en uit kunt zetten. Een apparaat dat niet normaal meer aan- en uitgezet kan worden is gevaarlijk en moet absoluut worden gerepareerd. Trek de stekker van het apparaat uit het stopcontact voordat u instellingen wijzigt, accessoires verwisselt of het apparaat opbergt. Zo verkleint u het risico dat het apparaat ongewild in werking treedt. Gereedschap moet altijd buiten bereik van kinderen worden opgeborgen. Laat het apparaat niet gebruiken door personen die het apparaat niet kennen of geen kennis hebben genomen van deze veiligheidsvoorschriften. Gereedschap is gevaarlijk in de handen van onervaren personen. Eventuele reparaties moeten door een geschoolde vakman worden uitgevoerd en uitsluitend met gebruik van originele reservedelen. Zo kunt u uw elektrisch apparaat veilig gebruiken. Controleer of geen enkel onderdeel van het apparaat beschadigd is. Controleer, voordat u het apparaat opnieuw gebruikt, of een eventueel beschadigd onderdeel kan blijven werken of zijn functie kan blijven vervullen. Controleer de uitlijning en de goede werking van beweegbare onderdelen. Kijk of er geen onderdelen gebroken zijn. Controleer de montage en alle andere elementen die de goede werking van het gereedschap kunnen beïnvloeden. Beschadigde onderdelen mogen alleen door een erkend Ryobi servicecentrum hersteld of vervangen worden, behalve als in deze gebruikershandleiding iets anders wordt aangegeven. Laat een defecte schakelaar vervangen in een erkend Ryobi servicecentrum. Gebruik het apparaat niet als u het niet meer met de schakelaar aan en uit kunt zetten. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR SCHUURMACHINES

Draag altijd een veiligheidsbril en een stofmasker tijdens het schuren, vooral wanneer u de schuurmachine boven uw hoofd houdt. Gebruik uw schuurmachine nooit op vochtige oppervlakken. EBS-8021V.qxd

TECHNISCHE KENMERKEN Voeding Vermogen Bandsnelheid bij nullast Afmetingen schuurband Nettogewicht Het vel schuurpapier mag niet te groot zijn. Als u het schuurpapier over de randen van de schuurvoet laat uitsteken, stelt u zich bloot aan het gevaar voor lichamelijk letsel. De stofzak moet op de machine zijn geïnstalleerd en regelmatig worden geleegd. U plaatst de stofzak door deze over de steunring van de zak te schuiven en deze op het afvoermondstuk aan de achterkant van de schuurmachine te draaien (rechtsom) totdat de zak goed vastzit. Ga in omgekeerde volgorde te werk om de zak weer los te halen. Controleer het kenplaatje van het product, want de spanning kan verschillen al naar gelang het land waar het product wordt gebruikt. OVERZICHT

WAARSCHUWING Gooi geen schuurstof in een open vuur, want materiaal in de vorm van fijne deeltjes kan explosief zijn. WAARSCHUWING Draag een geschikt stofmasker tijdens het schuren van oppervlakken bedekt met verf op loodbasis en bij het schuren van bepaalde houtsoorten en metalen om te voorkomen dat u giftige stof of giftige dampen inademt. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR BANDSCHUURMACHINES

230 V~50 Hz 800 W 150-300 m/min 76 x 533 mm 3,6 kg Houd het apparaat stevig met twee handen vast. Houd het netsnoer uit de buurt van de draaiende schuurband. Houd uw handen uit de buurt van de draaiende onderdelen. Leg de schuurmachine nergens op als de band nog steeds draait. Hierdoor zou u verwondingen kunnen oplopen en/of de schuurmachine kunnen beschadigen. Gebruik dit apparaat alleen voor het schuren van droge oppervlakken. Gebruik de schuurmachine niet als de schuurband versleten of ingescheurd is. Als het werkstuk erg licht is, dient u het vast te zetten in een bankschroef. Zet de schuurmachine vast aan voordat u het tegen het werkstuk drukt. Uw schuurmachine mag niet meer met het werkstuk in aanraking zijn als u de machine stopzet. Verstelbare voorhandgreep Schuurband Bandontspanningshendel Achterhandgreep Stofzak Afzuigmondstuk AAN-stand vergrendelknop Aan/uit-drukschakelaar Stelschroef Voorste rol Achterste rol Elektronische snelheidsregelaar Spanningsverklikker Ontgrendelknop van de voorhandgreep Vergrendelgroeven STANDAARD ACCESSOIRES Stofzak, schuurband. OPTIONELE ACCESSOIRES Schroefklem, schuurframe. TOEPASSINGEN Gebruik uw schuurmachine uitsluitend voor de hieronder vermelde toepassingen:

1. Schuren van hout.

2. Schuren van verroeste vlakken en polijsten van metalen.

GELUIDSDRUK Het niveau van de geluidsdruk op de werkplek kan de 85 dB(A) overschrijden. In dat geval moet de gebruiker geluidsisolerende voorzieningen treffen en een gehoorbescherming dragen.

Nederlands AAN/UIT-SCHAKELAAR (AFB. 1) VERSTELBARE VOORHANDGREEP (AFB. 5) Door indrukken of loslaten van de schakelaar (8) kunt u deze machine aan- of uitzetten.

ONTGRENDELKNOP VAN DE VOORHANDGREEP

Druk de ontgrendelknop van de voorhandgreep (14) in om de voorhandgreep in de gewenste stand te kunnen zetten. U vergrendelt de schuurmachine in de AAN-stand (7) door de vergrendelknop geheel in te drukken en tegelijk op de hoofdschakelaar te drukken. Druk opnieuw op de hoofdschakelaar als u de vergrendeling wilt opheffen. De snelheid van de schuurband kan van 150 tot 300 m/min worden ingesteld met behulp van de elektronische snelheidsregelaar (12). (1 = minimumsnelheid / 6 = maximumsnelheid)

STAND VAN DE VOORHANDGREEP VERSTELLEN

Terwijl u de ontgrendelknop van de voorhandgreep ingedrukt houdt, zet u de voorhandgreep hoger of lager om deze onder een hoek van -15°, 0°, 15° of 30° te plaatsen al naar gelang het werk dat u wilt uitvoeren. Laat vervolgens de ontgrendelknop van de voorhandgreep los. Nu blijft de voorhandgreep onder de gewenste hoek geblokkeerd staan. STOFZAK (AFB. 2) GEBRUIK (AFB. 6) Wij raden u aan om de stofzak (5) te gebruiken als u hout schuurt.

LAAT DE VENTILATIEOPENINGEN VRIJ ZODAT DE

MOTOR VOLDOENDE KOELING KRIJGT. Hoewel deze zak een grote capaciteit heeft, dient u hem toch regelmatig legen.

CONTROLEER OF HET WERKSTUK GEEN SPIJKERS

DE BAND KUNNEN INSCHEUREN. Open de zak met de ritssluiting om hem helemaal leeg te kunnen maken. Houd het apparaat stevig met twee handen vast. Zet de schuurmachine in werking en wacht tot de schuurband zijn maximumsnelheid heeft bereikt. Druk de schuurmachine vervolgens licht tegen het te behandelen werkstuk en maak heen en weer bewegingen met het apparaat. U mag gereedschap nooit overbelasten: het gewicht van de schuurmachine zelf zorgt al voor voldoende druk. Overmatige druk belemmert de schurende werking van de band, maakt regelmatig schuren onmogelijk en veroorzaakt vroegtijdige slijtage aan de band maar ook aan de machine. Haal het apparaat van het werkstuk voordat u het stopzet. WAARSCHUWING! Gebruik geen stofzak als u metaal schuurt: door vonkvorming kan brand ontstaan. SCHUURBAND VERVANGEN (AFB. 3 T/M 4) WAARSCHUWING!

Leeg de schuurmachine op zijn kant en trek aan de hendel (3) om de voorste rol in te trekken en de band te ontspannen (afb. 3). Trek aan de band om hem te verwijderen. Plaats een nieuwe schuurband. OPMERKING: Zorg ervoor dat de pijl die binnen op de schuurband is afgedrukt in dezelfde richting gaat als de pijl die op de schuurmachine staat. Druk de hendel terug in de oorspronkelijke stand (afb. 4). SPANNINGSVERKLIKKER Dit apparaat is voorzien van een spanningsverklikker (13) die gaat branden zodra het apparaat is aangesloten. Dit controlelampje dient om u te waarschuwen dat het apparaat onder spanning staat en dat het apparaat gaat werken zodra u op de schakelaar drukt.

AUTOMATISCH REGELSYSTEEM VAN DE

WAARSCHUWING! Zorg ervoor dat uw vingers niet klem komen te zitten als u hiermee bezig bent. Dit apparaat is voorzien van een automatisch regelsysteem van de baanloop van de schuurband. Draai de schuurmachine om en houd hem stevig met één hand vast. Zet het apparaat aan en let op de uitlijning van de schuurband.

Nederlands WAARSCHUWING! Alle reparaties dienen door een Erkend Ryobi Servicecentrum te worden uitgevoerd om een zo veilig en betrouwbaar mogelijke werking van de machine te waarborgen.

AUTOMATISCH REGELSYSTEEM VAN DE

De randen van de schuurband lijnen zich automatisch uit met de uiteinden van de voorste en achterste rollen.

DEZE INSTRUCTIES ZORGVULDIG BEWAREN OM ZE

LATER TE KUNNEN NASLAAN. Dit systeem is fabrieksmatig ingesteld, maar bijstellen is eventueel noodzakelijk als de schuurband wordt verwisseld of als de gebruikte band uitgerekt raakt. Als de rand van de schuurband meer dan 3,175 mm van de rand van de voetplaat wijkt, stelt u de baanloop in met behulp van de stelschroef totdat de rand van de band opnieuw goed is uitgelijnd met de uiteinden van de voorste en achterste rollen. MILIEUBESCHERMING Zorg dat gronstoffen gerecycleerd en niet vernietigd worden. U dient uw afvalstoffen gescheiden aan te bieden en oude apparaten, accessoires en verpakkingen in speciale bakken te deponeren of naar instanties te brengen die belast zijn met de recyclering ervan. Ryobi hecht veel waarde aan milieubescherming. SCHROEFKLEM (Optioneel accessoire) Met behulp van de schroefklem kunt u het apparaat op zijn plaats houden als u het gebruikt in stationaire opstelling.

SCHUURFRAME (OPTIONEEL) PLAATSEN EN

AFSTELLEN Plaats het schuurframe rondom de band en bevestig het door de vier lippen in de geleidesleuven (15) te schuiven. Om het frame weer te verwijderen tilt u het op terwijl u de stelschroef rechtsom draait. Om het schuurframe lager te zetten en zodoende de schuurdiepte te vergroten, draait u de schroef linksom. ONDERHOUD Controleer na elk gebruik of uw machine in perfecte staat van werking verkeert. Aanbevolen wordt om uw machine minstens éénmaal per jaar door een Erkend Ryobi Servicecentrum volledig te laten doorsmeren en schoonmaken. PROBEER NIET OM EEN AFSTELLING TE WIJZIGEN ALS DE MOTOR DRAAIT. TREK ALTIJD DE STEKKER UIT HET STOPCONTACT

GARANTIEVOORWAARDEN Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz. In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten.

CONFORMITEITSVERKLARING Wij verklaren op onze eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten. 89/336/EEC, 98/37/EC, EN 50366, EN 55014-1, EN 55014-2, EN 61000-3-2, En 61000-3-3, EN 60745-1, EN 60745-2-4
