TRAVELMATE 5735 - Laptop ACER - Bezpłatna instrukcja obsługi

Typ produktu	Laptop
Marka	ACER
Model	TRAVELMATE 5735
Waga	Około 2,5 kg
Zasilanie	Zasilacz sieciowy 19 V, wymienna bateria Li-ion
Ekran	LCD 15,6 cala (szacunkowo)
Kamera internetowa	Acer Crystal Eye (w zależności od modelu)
Mikrofon	Wbudowany mikrofon stereo
Głośniki	Wbudowane głośniki stereo
Touchpad	Touchpad z przyciskami lewym i prawym
Złącza	2 porty USB 2.0, 1 HDMI, 1 VGA, 1 Ethernet RJ-45, gniazdo mikrofonu, gniazdo słuchawkowe
Napęd optyczny	Napęd DVD/CD
Czytnik kart	Czytnik 2 w 1 (SD/MMC)
Bezpieczeństwo	Gniazdo blokady Kensington
Bateria	Wymienna, wskaźnik ładowania (pomarańczowy podczas ładowania, niebieski po pełnym naładowaniu)
Temperatura pracy	5 °C do 35 °C
Wilgotność pracy	20 % do 80 % bez kondensacji
Możliwość naprawy	Dostęp do baterii, dysku twardego i pamięci od spodu
Klawisze specjalne	Kombinacje Fn dla funkcji (komunikacja, uśpienie, wyświetlanie, głośność, jasność)
Dołączone oprogramowanie	AcerSystem User Guide wstępnie załadowany w formacie PDF

Często zadawane pytania - TRAVELMATE 5735 ACER

Jak skonfigurować mój komputer Acer TravelMate 5735?

Postępuj zgodnie z przewodnikiem konfiguracji dołączonym do opakowania. Podłącz zasilacz sieciowy, otwórz ekran i naciśnij przycisk zasilania. Instrukcje uruchamiania pojawią się na ekranie.

Jak używać specjalnych klawiszy (Fn)?

Naciśnij i przytrzymaj klawisz Fn, a następnie naciśnij klawisz funkcyjny (F3 do F8 itp.), aby wykonać czynności takie jak zarządzanie wyświetlaniem, dźwiękiem lub jasnością.

Jak włączyć lub wyłączyć touchpad?

Użyj kombinacji Fn + F7, aby włączyć lub wyłączyć touchpad.

Co zrobić, jeśli ekran się nie włącza?

Sprawdź, czy komputer jest włączony (wskaźnik zasilania świeci). Spróbuj nacisnąć klawisz lub poruszyć myszą. Jeśli nic się nie dzieje, przytrzymaj przycisk zasilania przez 10 sekund, aby wyłączyć, a następnie włącz ponownie.

Jak podłączyć zewnętrzny monitor?

Podłącz monitor do portu VGA lub HDMI komputera. Użyj kombinacji Fn + F5, aby przełączać między ekranem wbudowanym, zewnętrznym lub obydwoma.

Co oznaczają kolory wskaźnika baterii?

Światło pomarańczowe: bateria jest ładowana. Światło niebieskie: bateria jest w pełni naładowana, a komputer jest podłączony do zasilania sieciowego.

Jak wysunąć dysk z napędu optycznego, gdy komputer jest wyłączony?

Użyj rozgiętego spinacza, aby nacisnąć w otwór awaryjnego wysuwania znajdujący się po prawej stronie napędu optycznego. Taca wysunie się.

Gdzie znaleźć pełną instrukcję obsługi?

AcerSystem User Guide jest wstępnie załadowany na komputerze. Dostęp do niego: Start > Wszystkie programy > AcerSystem. Jest w formacie PDF i wymaga Adobe Reader.

Jak wymienić baterię?

Wyłącz komputer i odłącz zasilacz. Odwróć komputer, przesuń zatrzask zwalniający baterię, a następnie wyjmij baterię. Włóż nową baterię i zablokuj ją.

Jak włączyć lub wyłączyć komunikację bezprzewodową?

Użyj kombinacji Fn + F3, aby włączyć lub wyłączyć urządzenia komunikacyjne (Wi-Fi, Bluetooth). Odpowiedni wskaźnik zaświeci się lub zgaśnie.

INSTRUKCJA OBSŁUGI TRAVELMATE 5735 ACER

© 2010 Wszelkie prawa zastrzeżone.

Skrócony poradnik do notebooka serii TravelMate

Wydanie oryginalne: 09/2010

Oznaczenia modelu:

Numer seryjny:

Data zakupu:

Miejsce zakupu:

Po kolei

Dziękujemy za wybranie komputera firmy Acer do spełnienia potrzeb w zakresie mobilnego przetwarzania.

Instrukcje

Aby pomóc w korzystaniu z notebooka Acer, opracowaliśmy zestaw instrukcji:

Jako pierwszy plakat instalacyjny pomoże użytkownikowi w rozłożeniu i ustawieniu komputera.

Ogólny podręcznik użytkownika urządzenia serii TravelMate zawiera przydatne informacje dotyczące wszystkich modeli serii TravelMate. Obejmuje podstawowe zagadnienia, takie jak używanie klawiatury, dźwięki itd. Należy pamiętać, że

AcerSystem User Guide, o którym mowa poniżej, odnosi się czasami do funkcji lub elementów tylko niektórych modeli serii, które nie muszą występować w zakupionym modelu. Przypadki takie są oznaczone w tekście dopiskiem „w wybranych modelach”.

Skrócony poradnik przedstawia podstawowe właściwości i funkcje nowego komputera. Aby uzyskać więcej informacji o tym, w jaki sposób nowy komputer może pomóc Ci być bardziej produktywnym, zapoznaj się z AcerSystem User

Przewodnik. Przewodnik ten zawiera szczegółowe informacje dotyczące takich tematów, jak narzędzia systemowe, odzyskiwanie danych, opcje rozszerzeń oraz rozwiązywanie problemów. Oprócz nich zawiera również informacje na temat gwarancji oraz informacje dotyczące bezpieczeństwa pracy z Twoim komputerem przenośnym. Jest on dostępny w formie elektronicznej jako plik PDF zapisany fabrycznie na dysku komputera. Wykonaj poniższe czynności, aby uzyskać do niego dostęp:

1. Kliknij Start > Wszystkie programy > AcerSystem. 2. Kliknij AcerSystem User Guide.

Uwaga: Aby móc przeglądać ten plik, konieczne jest zainstalowanie programu Adobe Reader. Jeżeli w komputerze nie zainstalowano programu Adobe Reader, kliknięcie AcerSystem User Guide spowoduje uruchomienie instalatora programu Adobe Reader. Aby zakończyć instalację, należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie. Instrukcje dotyczące używania programu Adobe Reader znajdują się w menu Pomocy i obsługi technicznej.

Zapoznanie z notebookiem Acer

Po ustawieniu komputera, jak to przedstawiono na ilustracji w plakacie instalacyjnym, przyjrzyjmy się nowemu notebookowi Acer.

Widok z góry

#	Ikona	Element	Opis
1		Mikrofon	Wewnétrzny mikrofon stereo do rejostracji dzwęku.
2		Kamera Acer Crystal Eye	Kamera internetowa do komunikacja video (tylko w niedrórych modelach).
3		Ekran wyświetlacza	Nazywany jest tatsächowe wyświetlaczmie ciełokrystalicznym (Liquid-Crystal Display; LCD), wyświetla informacje wyjsciowe komputera (konfiguracja sąbeć roźna wazoleść od modelu).
4	(1)	Wskażnik komunikacja	Wskazuje stan połączenia bezprzewodowej komputera z urzadzeniem.
	(2)	Wskażnik dysk uwardego	Świeci, gdy działa dysk twardy.
5	(3)	Wȩcznik zasilania	SCLU do wȩczania i wyȩczania komputera.
6		Głowownik	Zapewniaja sąwość odtrwarzenia dzwȩku.
7		Klawiatura	Umożliwa wyprowadzionie danych do komputera.
8		Touchpad	Dotykowe urzadzenia wskazujiange, króre dane za jak myszka komputerowa.
9		Przyciski klikość (lewy i prawy)	Dziażanie lewego i prawego przycisku jest podobne do działa lewego i prawego przycisku myszki.
10		Podparcie nadgarstów	Wygodne podparcie dloni podczas uzywania komputera.

Klawisze skrótów

Komputer umożliwia używanie klawiszy skrótów lub kombinacji klawiszy w celu uzyskania dostępu do większości kontrolowanych parametrów, takich jak jasność ekranu czy ustawienia głośności.

Aby uaktywnić klawisze skrótów, naciśnij i przytrzymaj klawisz przed naciśnięciem innego klawisza w kombinacji klawiszy skrótu.

Klawisz skrótu	Ikona	Funkcja	Opis
+Fn> + <F3>	( )	Komunikacja	Wȩczna/wȩćzna urȩdzenia komunikacyjne komputera. (Uȩdzenia komunikacyjne sąbyć roźne wazoleśćsci od konfiguracje).
<Fn> + <F4>	Z	Wstrzymanie	Powoduje przy.§cie komputera do trybu Wstrzymanie.
<Fn> + <F5>	□	Przelaczenia wyświetlania	Ułowitàwia przy.§czanciesygnialu wyjsciowego wyświetlacza na ekran wyświetlacza lub na zewétrzny monitor (jesli jest przy.§czony) lub na oba.
<Fn> + <F6>	*	Wȩćzanie ekranu	Wȩćzɑ pod.§wietlenie ekranu wyświetlacza w celu oszcżędzania energia. Naciśćdowolny klawisz w celu przyworócenia wyświetlania.
<Fn> + <F7>	○	Przelaczenia touchpada	Słowy do wȩczania i wyȩczania touchpada.
<Fn> + <F8>	◎	Przelaczenia glównika	Ułowitàwia przy.§czancies wymićzanie glówników.
<Fn> + <△>	▲	Zwiększenia glównosci	Zwiększa glównosc dźwiȩku.
<Fn> + <∇>	▲	Zmniejszenia glównosci	Zmniejsza glównosc dźwiȩku.
<Fn> + <▷>	▲	Zwiększenia jasnosci	Zwiększa jasnosć ekranu.
<Fn> + <◁>	▲	Zmniejszenia jasnosci	Zmniejsza jasnosć ekranu.

Widok z przodu (pokrywa zamknięta)

#	Ikona	Element	Opis
1	IIIIIIMULTIMEDICRD	Czytnik kartpAMIęci 2-w-1	Akceptuje karty Secure Digital (SD),MultiMediaCard (MMC).Uwaga: Aby wyjać/zainstalować kartę, wciȩnją delikatnie. Jednorazowo:NOVA obstrugiawy)tlyko jeder)...
2		Wskazownikzasilania	Wskazuje stan zasilania komputera.
		Wskazownikakumulatora	Wskazuje stan akumulatora komputera.1. Ladowanie:Świeci zóltym swiatlem, gdyakumulator jest ladowany.2. Pełne naładowanie:Świeci niebieskimswiatlem podczas przy w trybie zasilianiaprzem przemiennym.

Widok z tyłu

#	Element	Opis
1	Akumulator	Zapewnia zasilanie komputera, kiedy nie jest on podłuczony do sieci elektrycznej.

Widok z lewej

#	Ikona	Element	Opis
1		Gniazdo zasilania	Gniazdo zasilacza.
2		Szczeliny wentylacyjne	Umożliwowaja chłodzenia komputera nawe pod;czas długotrwalego uzytkowania.
3		Port zewnegrznego wyświetlacza (VGA)	SŁuź do przyłączania urȩźdenia wyświetląśćo (np. zewnegrzny monitor, projektor LCD).
4		Port Ethernet (RJ-45)	SŁuź do przyłączania do sieci komputerowej typu Ethernet 10/100/1000.
5	HDMI	Port HDMI	Obstuguje połowacenie cyfrowego video o wysokiej rozdzielczość.
6		Port USB 2.0	SŁuź do przyłączania urȩźdeni USB 2.0 (np. mysz USB, aparat cyfrowy USB).
7		Gniazdo mikrofonowe	SŁuź do przyłączania sygnalu z zewnegrznych mikrofonów.
		Gniazdo słuchawki/ glówniki/wyjscia liniowego	SŁuź do przyłączania urȩźdeni liniowego wyjscia audio (np. glówniki, słuchawki).

Widok z prawej

#	Ikona	Element	Opis
1	+	Porty USB 2.0	Śluź do przyłącznania urzystȩń USB 2.0 (np. mysz USB, aparat cyfrowy USB).
2		Napęd optyczny	WewétrNZy napęd optyczny; obśluguje dyski CD lub DVD.
3		Wskaźnik dostępu do dysku optycznégo	Świeci, kiedy napęd optyczny jest aktywny.
4		Przycisk wysuwania napȩdu optycznégo	Wyrzuca dysk optyczny z napȩdu.
5		Otwór wysuwania awaryjnégo	Umożliwa wysuniȩcie tacy napȩdu optycznégo, kiedy komputer jest wymićzony. Uwaga: Wsuń spinacz do otworu wysuwania awaryjnégo w celu wysuniȩcia tacy napȩdu optycznégo, kiedy komputer jest wymićzony.
6	K	Gniazdo blokady Kensington	Śluź do podȩczania blokady zgodnej ze standardem firmy Kensington. Uwaga: Kabel zabezieczenia komputera naleź owinać wokuć pięzekiego hieruchomego obiektu, takiego jak stÓl lub uchwyt zablokowanej szuflady. Wstaw zamek blokady do gniazda i przekość klucz w celu zamkȩcia blokady. Dostepline są takłe modele bez kluczzy.

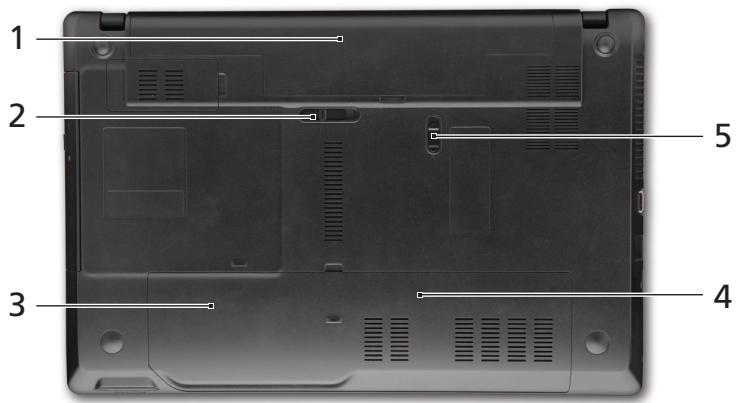

Widok od strony podstawy

#	Ikona	Element	Opis
1		Wnęka na baterie	Przechowuje baterie komputera.
2		Blokada baterii	Umożliwa zwolnienie i wyjeść baterii.
3		Wnęka na dysk twardy	Mieffi dysk twardy komputera (zabezpieczona ćrubami).
4		Przemgoda na pAMIĆ	Mieffi glówna pAMIĆ komputera.
5		Zatrzesk baterii	Pozwala zabezmiecieć bateri w prawnęj pozycji.

Warunki środowiskowe

Temperatura:

Podczas pracy: od 5°C do 35°C. Podczas przechowywania: od -20°C do 65°C.

• Wilgotność (bez kondensacji pary):

Podczas pracy: od 20% do 80%. Podczas przechowywania: od 20% do 80%.
