TRAVELMATE 5735 - Notebook ACER - Bezplatný návod k obsluze

Typ produktu	Přenosný počítač
Značka	ACER
Model	TRAVELMATE 5735
Hmotnost	Přibližně 2,5 kg
Napájení	Síťový adaptér 19 V, vyměnitelná Li-ion baterie
Displej	LCD 15,6 palce (odhad)
Webkamera	Webkamera Acer Crystal Eye (podle modelu)
Mikrofon	Integrovaný stereo mikrofon
Reproduktory	Integrované stereo reproduktory
Touchpad	Touchpad s levým a pravým tlačítkem
Konektivita	2 porty USB 2.0, 1 HDMI, 1 VGA, 1 Ethernet RJ-45, mikrofonní konektor, sluchátkový konektor
Optická mechanika	DVD/CD mechanika
Čtečka karet	Čtečka 2 v 1 (SD/MMC)
Bezpečnost	Slot pro zámek Kensington
Baterie	Vyměnitelná, indikátor nabíjení (oranžová při nabíjení, modrá po úplném nabití)
Provozní teplota	5 °C až 35 °C
Provozní vlhkost	20 % až 80 % bez kondenzace
Opravitelnost	Přístup k baterii, pevnému disku a paměti ze spodu
Speciální klávesy	Kombinace Fn pro funkce (komunikace, režim spánku, zobrazení, hlasitost, jas)
Zahrnutý software	AcerSystem User Guide předinstalovaný ve formátu PDF

Často kladené otázky - TRAVELMATE 5735 ACER

Jak nastavit můj počítač Acer TravelMate 5735?

Postupujte podle průvodce nastavením dodaného v balení. Připojte síťový adaptér, otevřete displej a stiskněte vypínač. Na obrazovce se zobrazí pokyny ke spuštění.

Jak používat speciální klávesy (Fn)?

Stiskněte a podržte klávesu Fn a poté stiskněte funkční klávesu (F3 až F8 atd.) pro aktivaci akcí, jako je správa zobrazení, zvuku nebo jasu.

Jak zapnout nebo vypnout touchpad?

Pomocí kombinace Fn + F7 zapnete nebo vypnete touchpad.

Co dělat, když se displej nerozsvítí?

Zkontrolujte, zda je počítač zapnutý (svítí indikátor napájení). Zkuste stisknout klávesu nebo pohnout myší. Pokud se nic neděje, podržte vypínač po dobu 10 sekund pro vypnutí a poté znovu zapněte.

Jak připojit externí monitor?

Připojte monitor k portu VGA nebo HDMI počítače. Pomocí kombinace Fn + F5 přepínejte mezi vestavěným displejem, externím monitorem nebo oběma.

Co znamenají barvy indikátoru baterie?

Světlo oranžové : baterie se nabíjí. Světlo modré : baterie je plně nabitá a počítač je připojen k síti.

Jak vysunout disk z optické mechaniky, když je počítač vypnutý?

Použijte rozloženou kancelářskou sponku ke stisknutí nouzového vysunutí umístěného vpravo od optické mechaniky. Zásuvka se vysune.

Kde najdu úplnou uživatelskou příručku?

AcerSystem User Guide je předinstalován v počítači. Přístup k němu přes Start > Všechny programy > AcerSystem. Je ve formátu PDF a vyžaduje Adobe Reader.

Jak vyměnit baterii?

Vypněte počítač a odpojte adaptér. Otočte počítač, posuňte západku uvolnění baterie a poté vyjměte baterii. Vložte novou baterii a zajistěte ji.

Jak zapnout nebo vypnout bezdrátovou komunikaci?

Pomocí kombinace Fn + F3 zapnete nebo vypnete komunikační zařízení (Wi-Fi, Bluetooth). Příslušný indikátor se rozsvítí nebo zhasne.

NÁVOD K OBSLUZE TRAVELMATE 5735 ACER

© 2010 Všechna práva vyhrazena.

Stručné pokyny pro řadu notebooků TravelMate

Původní vydání: 09/2010

Číslo modelu:

Sériové číslo:

Datum zakoupení:

Místo zakoupení:

Stručné pokyny

Děkujeme vám, že jste si k uspokojení svých potřeb v oblasti přenosných počítačů vybrali notebook Acer.

Uživatelské příručky

Abychom vám při používání notebooku Acer pomohli, vytvořili jsme pro vás sadu příruček:

Instalační leták vám pomůže při úvodním nastavení počítače.

Obecná uživatelská příručka pro počítače TravelMate obsahuje užitečné informace pro všechny modely řady TravelMate. Obsahuje základní témata, např. používání klávesnice a zvuku atd. Berte laskavě na vědomí, že níže zmíněná AcerSystem User Guide může popisovat funkce nebo vlastnosti, kterými jsou vybaveny pouze určité modely dané řady a kterými nemusí být nutně vybaven vámi zakoupený model. V takových případech je text označen frází „pouze u vybraných modelů".

Tyto Stručné pokyny vás seznámí se základními schopnostmi a funkcemi nového počítače. Další informace o tom, jak můžete pomocí počítače zvýšit svou produktivitu, naleznete v příručce AcerSystem User Guide. Tato příručka obsahuje podrobné informace týkající se například systémových nástrojů, obnovování dat, možností rozšíření a odstraňování potíží. Dále obsahuje záruční informace, informace týkající se všeobecných předpisů a bezpečnostní upozornění k notebooku. Příručka je k dispozici ve formátu PDF (Portable Document Format) a je již uložena do notebooku. Zobrazíte ji následujícím postupem:

1 Klepněte na tlačítko Start > Všechny programy > AcerSystem. 2 Klepněte na položku AcerSystem User Guide.

Poznámka: K zobrazení tohoto souboru je vyžadován program Adobe Reader. Pokud v počítači není program Adobe Reader nainstalován, klepnutím na položku AcerSystem User Guide nejprve spustíte instalační program. Dokončete instalaci podle pokynů na obrazovce. Pokyny týkající se používání programu Adobe Reader jsou k dispozici v nabídce Nápověda a odborná pomoc.

Seznámení s notebookem Acer

Po nastavení počítače podle pokynů znázorněných na instalačním letáku vás seznámíme s vaším novým notebookem Acer.

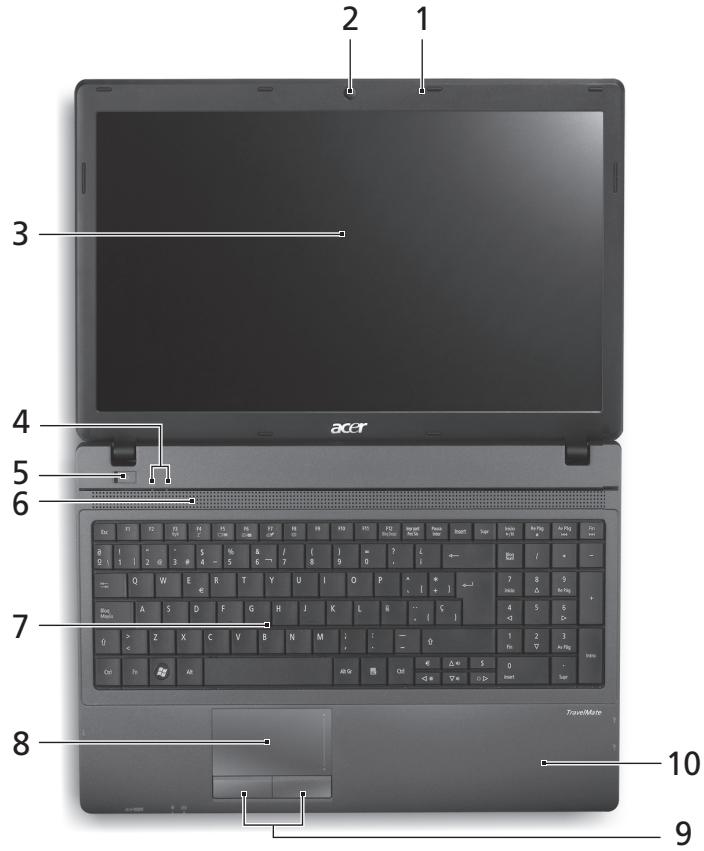

Pohled shora

#	Ikona	Položka	Popis
1		Mikrofon	Interní stereo mikrofony pro nahrávání zvuku.
2		Webová camera	Webová camera pro obravovou komunikaci
		Acer Crystal Eye	(pouze u vybranjích modelú).
3		Displej	Na displejei, označovaném také displejez tekutych krystalù (Liquid-Crystal Display; LCD), se zobrazije grafický vystup počitače (konfigurace se mûze lišit podle modelù).
4	(1)	Indikátor komunikace	Indikuje stav zařízení pro bezdrátové pripojení počitače.
	(2)	Indikátor HDD	Svítí,Pokud je aktivné pevný disk.
5	(3)	Vypínač napájení	Slouží k zapnutí a vypnutí počitače.
6		Reproduktor	Zajiš'tují zvukový vystup.
7		Klávesnice	Slouží k zadávání udajú do počitače.
8		Touchpad	Polohovací zařízení citlivé na dotek, které má podobnou funkci jako počitačová myš.
9		Tlačitka (levé a pravé)	Levy a pravé tlačitko funguje jako levé a pravé tlačitko myši.
10		Podložka ruky	Oblast k pohodnému opřeni rukou prí používání počitače.

Klávesové zkratky

Tento počítač využívá klávesové zkratky nebo kombinace kláves ke zpřístupnění ovládacích prvků počítače, jako je zobrazení a hlasitost výstupu.

Klávesovou zkratku aktivujete stisknutím a podržením klávesy dříve, než stisknete druhou klávesu této kombinace.

Klávesová zkratka	Ikona	Funkce	Popis
+Fn> + <F3>	((	Komunikace	Povoluje/zakazuje komunikačné zařizení počitačě. (Komunikačné zařizení mohou mít rüznou konfiguraci.)
+Fn> + <F4>	Z	Režim spánku	Slouží k prepnutí počitačé do režimu spánku.
+Fn> + <F5>	□	Přepnutí displeje	Přepíná vystup zobrazení mezi displejem, externí monitorem (pokud je pripojen) a oběma zařizeními.
+Fn> + <F6>		Vypnout displej	Slouží k vypnutí podsvićení obrazovky displeje, Čímž se ušetří energie. Podsvićení obnovíte stisknutím libovolné klávesy.
+Fn> + <F7>		Přepnutí zařizení touchpad	Slouží k zapnutí a vypnutí touchpadu.
+Fn> + <F8>		Přepnutí reproduktoru	Slouží k zapnutí a vypnutí reproduktorù.
+Fn> + <Δ>		Zvýšeni hlasitosti	Slouží ke zvýšeni hlasitosti zvuku.
+Fn> + <∇>		Sníženi hlasitosti	Slouží ke sníženi hlasitosti zvuku.
+Fn> + <D>		Zvýšeni jasu	Slouží ke zvýšeni jasu obrazovky.
+Fn> + <Δ>		Sníženi jasu	Slouží ke sníženi jasu obrazovky.

Pohled na zavřenou přední stranu

#	Ikona	Položka	Popis
1	IIIIMIM MULTIMEDICARD SD	Čtečka karet 2 v 1	Podporuje karty Secure Digital (SD), MultiMediaCard (MMC). Poznámka: Stisknutím vyjměte nebo vložte kartu. V jeder nom okamžiku lze použít Jen jeder kartu.
2		Indikátor napájení	Indikuje stav napájení počítače.
		Indikátor baterie	Indikuje stav baterie počítače. 1. Nabíjení: Při nabíjení baterie svítí indicátor jantarově. 2. Plné nabití: V režimu napájení ze sítě svítí indikátor modře.

Pohled zezadu

#	Položka	Popis
1	Baterie	Zajiš't'uje napájení počítače, pokud jej chcete používat bez zapojení do zásuvky.

Pohled zleva

#	Ikona	Položka	Popis
1		Napájecí konektor	Zajiš't'uje prípojení k sít'ovému adaptéru.
2		Ventilacné olvory	Umožnju chlazení počitače i pri dlouhodobém používání.
3		Port externího zobrazovaciho zařizení (VGA)	Umožnju prípojení zobrazovacího zařizení (napřiklad externího monitoru nebo projektoru LCD).
4		Port Ethernet (RJ-45)	Slouží k prípojení počitače k sítī Ethernet 10/100/1000.
5	HDMI	Port HDMI	Podporuje prípojení digitánlího videa ve vysokém Rozlišení.
6		Port USB 2.0	Umožnju prípojení zařizení s rozhraním USB 2.0 (napřiklad myš nebo fotoparát USB).
7		Konektor pro vstup mikrofonu	Slouží k prípojení vystupů z externího mikrofonu.
		Konektor pro prípojení sluchátek, reproduktorů nebo zvukového vystupu	Slouží k prípojení vnějsích vystupních zvukovych zařizení (napřiklad reproduktorů nebo sluchátek).

Pohled zprava

#	Ikona	Položka	Popis
1	+	Porty USB 2.0	Umožnju připojení zařizení s rozhraním USB 2.0 (například myš nebo fotoparát USB).
2		Optická Jednotka	Interní optická Jednotka, prřijíma disky CD a DVD.
3		Indikátor prístupu k optickému disku	Svítí,Pokud je optická Jednotka aktivné.
4		Tlačítko vysunuti optické Jednotky	Vysouvá optický disk z Jednotky.
5		Otvor pro nouzové vysunutí	Umožnju vysunuti prřihrákty optické Jednotky,pokud je počítač vypnutý.Poznámka:Chcete-li vysunout prřihrákutoptické Jednotky,jestliže je počítač vypnutý,vložte do otvoru pro nouzové vysunuti kancelářskou sponku.
6	K	Drážka pro zámek Kensington	Umožnju prípopení počítačového bezpečnostního zámku kompatibilního system Kensington.Poznámka:Připevněte bezpečnostní kabel k nehybnému prědmětu,například ke stolu nebo rukojeti uzamčěné zásuvý.Vložte zámek do drážky a otočením klioče zámek zamkněte.K dispozici jsou rovněž modely bez klioče.

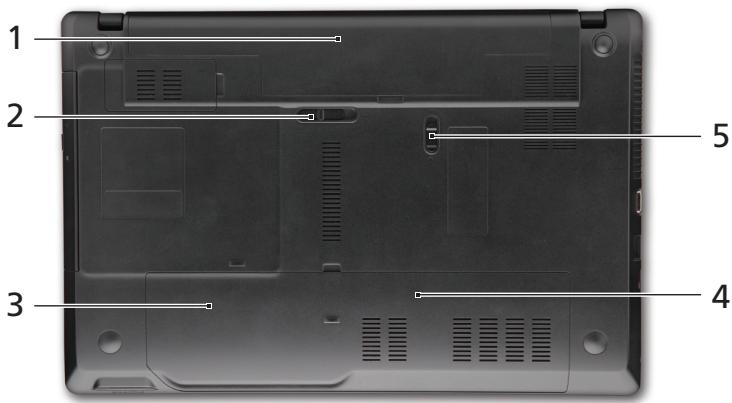

Pohled zespodu

#	Ikona	Položka	Popis
1		Pozice pro baterii	Zde je uložena baterie počítače.
2		Uvolñovací západka baterie	Uvolnéje baterii k vyjmutí.
3		Pozice pro pevný disk	Zde je uložen pevný disk počítače (zajištěný šrouby).
4		Pozice pro pamět'	Zde je uložena hlavní pamět' počítače.
5		Zámek baterie	Zamkne baterii na místě.

Prostředí

Teplota:

Provozní: 5°C až 35°C - Neprovozní: -20°C až 65°C

Vlhkost (nekondenzující):

Provozní: 20% až 80% - Neprovozní: 20% až 80%

Řada přenosných počítačů TravelMate

Stručná příručka

Seznamte se se svým přenosným počítačem Acer

Po nastavení počítače podle letáku o nastavení nám dovolte, abychom vás seznámili s vaším novým přenosným počítačem Acer.

Pohled shora

#	Ikona	Položka	Popis
1		Mikrofón	Interny stereo mikrofón na nahrávanie zvuku.
2		Webkamera Acer Crystal Eye	Webová camera na video komunikáciu (len pre určité modely).
3		Obrazovka	Nazyva sa tiež Liquid-Crystal Display (LCD), zobrazije vystup z počitača (konfigurácia sa mõze v závislosti od modelu lišit').
4		Kontrolka komunikáriae	Signalizuje stav zariadenia na bezdròtové pripojenie počitača.
		Kontrolka pevného disku	Svieti, kěd je jegnotka pevného disku aktívna.
5		Hlavný vypínač	Zapína a vypína počitač.
6		Reproduktor	Poskytuje vystup zvuku.
7		Klávesnica	Slúži na zadánie udajov do počitača.
8		Dotyková plocha	Zariadenie s citlivost'ou na dotyk, ktoré funguje ako počitačová myš.
9		Tlačidlá na klikanie (lavé a pravé)	Funkcia l'avého a pravého tlačidla je podobné ako funkcia l'avého a pravého tlačidla myši.
10		Podložka rúk	Pohodlná opora rúk pri práci s počitačom.

Klávesové zkratky

Počítač využívá klávesové zkratky nebo kombinace kláves pro přístup k většině nastavení počítače, jako je například jas obrazovky a hlasitost výstupu.

#	Ikona	Položka	Popis
1	MULITIMEDIRHD	Čiţačka kariet2 v 1	Podporuje karty Secure Digital (SD),MultiMediaCard (MMC).Poznámka: Stlačením vytiahnete/vložíte kartu.Nie je možné pracovat's viacerými kartaminaraz.
2		Kontrolknapájania	Signalizuje stav napájania počitača.
		Kontrolka batérié	Signalizuje stav batérié počitača.1. Nabíjanie: Pri nabíjaní batérié svieti Žlátá.2. Nabité: V režime AC svieti modrá.

Pohled zezadu

• Provozní: 20% až 80% Mimoprovozní: 20% až 80%

Přenosné počítače řady TravelMate

Rychlý průvodce
