Produkttyp	Bärbar dator
Märke	ACER
Modell	TRAVELMATE 5735
Vikt	Cirka 2,5 kg
Strömförsörjning	Nätadapter 19 V, löstagbart Li-ion-batteri
Skärm	LCD 15,6 tum (uppskattning)
Webbkamera	Webbkamera Acer Crystal Eye (beroende på modell)
Mikrofon	Inbyggd stereomikrofon
Högtalare	Inbyggda stereohögtalare
Styrplatta	Styrplatta med vänster och höger knapp
Anslutningar	2 USB 2.0-portar, 1 HDMI, 1 VGA, 1 Ethernet RJ-45, mikrofonuttag, hörlursuttag
Optisk enhet	DVD/CD-läsare
Kortläsare	2-i-1-kortläsare (SD/MMC)
Säkerhet	Kensington-låsplats
Batteri	Löstagbart, laddningsindikator (orange vid laddning, blå vid full laddning)
Driftstemperatur	5 °C till 35 °C
Driftfuktighet	20 % till 80 % utan kondensation
Reparationsmöjlighet	Åtkomst till batteri, hårddisk och minne underifrån
Specialtangenter	Kombinationer med Fn för funktioner (kommunikation, viloläge, visning, volym, ljusstyrka)
Medföljande programvara	AcerSystem User Guide förinstallerad i PDF-format

Vanliga frågor - TRAVELMATE 5735 ACER

Hur konfigurerar jag min Acer TravelMate 5735-dator?

Följ konfigurationsguiden som medföljer i förpackningen. Anslut nätadaptern, öppna skärmen och tryck på strömbrytaren. Startinstruktionerna visas på skärmen.

Hur använder jag specialtangenterna (Fn)?

Tryck på Fn-tangenten och håll den nedtryckt, tryck sedan på en funktionstangent (F3 till F8 osv.) för att aktivera åtgärder som att hantera visning, ljud eller ljusstyrka.

Hur aktiverar eller inaktiverar jag styrplattan?

Använd kombinationen Fn + F7 för att aktivera eller inaktivera styrplattan.

Vad gör jag om skärmen inte tänds?

Kontrollera att datorn är på (strömindikatorn lyser). Försök trycka på en tangent eller röra musen. Om inget händer, håll strömbrytaren intryckt i 10 sekunder för att stänga av och slå sedan på igen.

Hur ansluter jag en extern bildskärm?

Anslut bildskärmen till datorns VGA- eller HDMI-port. Använd kombinationen Fn + F5 för att växla mellan den inbyggda skärmen, den externa skärmen eller båda.

Vad betyder färgerna på batteriindikatorn?

Orange ljus: batteriet laddas. Blått ljus: batteriet är fulladdat och datorn är ansluten till nätström.

Hur matar jag ut en skiva ur den optiska enheten om datorn är avstängd?

Använd ett uträtat gem för att trycka i nödutmatningshålet som finns till höger om den optiska enheten. Facket matas ut.

Var hittar jag den fullständiga användarhandboken?

AcerSystem User Guide är förinstallerad på datorn. Öppna den via Start > Alla program > AcerSystem. Den är i PDF-format och kräver Adobe Reader.

Hur byter jag batteri?

Stäng av datorn och koppla bort nätadaptern. Vänd datorn, skjut batterifrigöringsspärren och ta bort batteriet. Sätt i det nya batteriet och lås det.

Hur aktiverar eller inaktiverar jag trådlös kommunikation?

Använd kombinationen Fn + F3 för att aktivera eller inaktivera kommunikationsenheter (Wi-Fi, Bluetooth). Motsvarande indikator tänds eller släcks.

BRUKSANVISNING TRAVELMATE 5735 ACER

När du har satt upp datamaskinen som visas på affischen, låt oss ta en rundtur i din nya Acer-bärbara dator.

Vy ovanifrån

Vi vill tacka dig för att du valde en bärbar Acer-dator för att uppfylla dina behov av mobil databehandling.

Dina guider

Vi har tagit fram en uppsättning guider som hjälp vid användning av din bärbara Acer-dator:

Till att börja med finns instruktionsfoldern som hjälper dig komma igång med installationen av datorn.

Den tryckta Allmänna guiden för TravelMate-serien innehåller användbar information som gäller alla modeller i TravelMate-produktserien. Den omfattar grundläggande ämnen som användning av tangentbordet, ljud, osv. Var medveten om att AcerSystem User Guide som nämns nedan till följd av sin natur hänvisar till funktioner som bara finns i vissa av seriens modeller men inte nödvändigtvis i den modell som du har köpt. Sådana förekomster markeras i texten med "bara för vissa modeller".

I denna tryckta Snabbguide presenteras de grundläggande funktionerna i din nya dator. Mer information om hur datorn kan hjälpa dig att bli mer produktiv finns i AcerSystem User Guide. Denna handbok innehåller detaljerad information om ämnen som systemverktyg, dataåterhämtning, expansionsalternativ och felsökning. Dessutom innehåller den garantiinformation samt allmänna föreskrifter och säkerhetsmeddelanden angående den bärbara datorn. Den finns i Portable Document Format (PDF) och har förladdats i den bärbara datorn. Följ de här stegen för att få tillgång till den:

1 Välj Start > Alla program > AcerSystem. 2 Dubbelklicka på AcerSystem User Guide.

Obs! Du måste ha Adobe Reader installerat för att kunna visa dokumentet. Om Adobe Reader inte är installerat på datorn kommer det att installeras när du dubbelklickar på AcerSystem User Guide. Följ anvisningarna på skärmen för att genomföra installationen. Instruktioner för hur du använder Adobe Reader finns på menyn Hjälp och Support.

Beskrivning av din bärbara Acer-dator

När du har installerat datorn enligt illustrationen i instruktionsfoldern vill vi beskriva din nya bärbara Acer-dator.

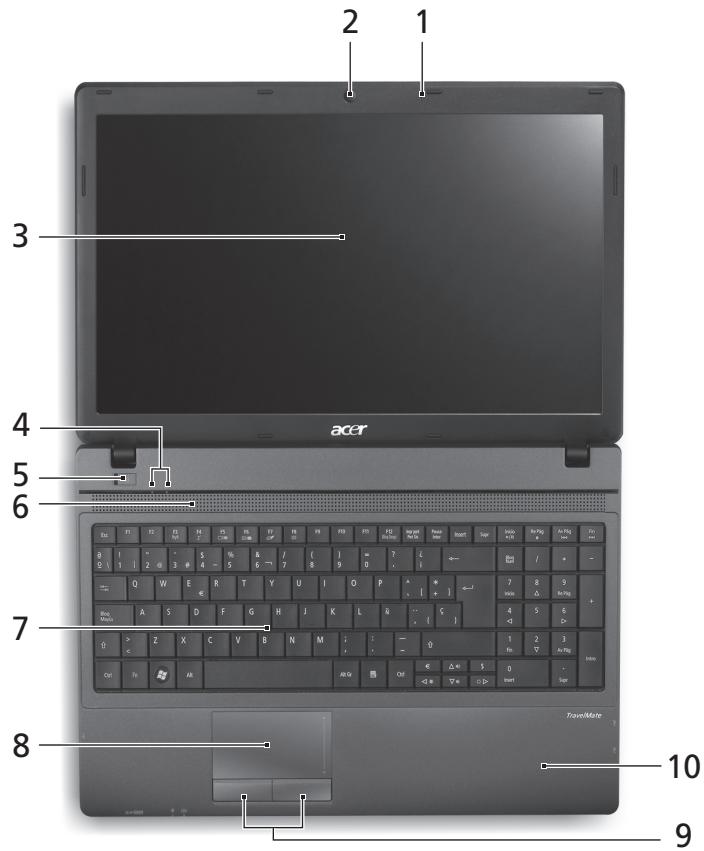

Vy över ovansidan

#	Ikon	Objekt	Beskrivning
1		Mikrofon	Inbyggd stereomikrofon für ljudinspelning.
2		Acer Crystal Eye webbkamera	Webbkamera für videokommunikation (bara für vissa modeller).
3		Bildskärm	Kallas även Liquid-Crystal Display (LCD), visar utdata frän datorn (kconfigurationen kan variera mellan olica modeller).
4		Kommunikations-indikator	Anger status für datorns trådlösa anslutningsenhet.
		Hårdiskindikator	Tänds Near hårdisken är aktiv.
5		Strömbrytare	Slår på och stänger av datorn.
6		Högtalare	Avger utgående ljud.
7		Tangentbord	Für inmatning av data i datorn.
8		Pekplatta	Beröringskänslig pekenhet som fungerar som en datormus.
9		Klickknappar (vänster och höger)	Vänster och höger knapp fungerar som vänster och höger musknapp.
10		Handlovstöd	Handlovstödet ger bekvämt stöd für handerna;när du använder datorn.

Snabbknappar

Datorn använder snabbknappar eller knappkombinationer för att komma åt de flesta av datorns kontroller, t.ex. skärmens ljusstyrka och volym.

Du aktiverar snabbknappar genom att hålla ned innan du trycker på den andra knappen i snabbknappskombinationen.

Snabbknapp	Ikon	Funktion	Beskrivning
+Fn> + <F3>	((i)	Kommunikation	Aktiverar/avaktiverar datornsCOMMunikationsenheter.(Kommunikationsenheterna kanvariera beroende på konfiguration.)
+Fn> + <F4>	Z2	Viloläge	Placerar datorn i viloläge.
+Fn> + <F5>	□|□	Växla bildskärm	Växlar vising mellan datornsbildskärm och en extern monitor(i förekommande fall) och;bàda.
+Fn> + <F6>	*	Bildskärm av	Stänger av bildskärmens bakgrundsbelyngning für att spara ström. Ätergå genom att trycka på en valfri knapp.
+Fn> + <F7>		Aktivera/ avaktivera pekplatta	Slår på och stänger av pekplattan.
+Fn> + <F8>		Aktivera/ avaktivera högitalare	Sätter på/stänger av högtalarna.
+Fn> + <Δ>		Höj volymen	Höjer högtalarvolymen.
+Fn> + <∇>		Sänk volymen	Sänker högtalarvolymen.
+Fn> + <▷>		Öka lusstyrkan	Ökar bildskärmens lusstyrka.
+Fn> + <◁>		Minska lusstyrka	Minskar bildskärmens lusstyrka.

Vy över stängd framsida

#	Ikon	Objekt	Beskrivning
1	MULIMM MULTIMEDICARD SD	2-i-1-kortläsare	Avsedd für Secure Digital (SD) och MultiMediaCard (MMC). Obs! Tryck für att ta bort/sättta i kortet. Endast ett enda kort kan vara aktiv ét gängen.
2		På-indikator	Anger om datorn är av eller på.
		Batteriindikator	Anger status für datorns batteri. 1. Laddar: Lyser med orange sken+när batteriet laddas. 2. Fulladdad: Lyser blätt dà datorn és ansluten till nätström.

Vy bakifrån

#	Objekt	Beskrivning
1	Batteriladdning	Förserjedatorn med strömär den användsutan att vara nitansluten.

Vy från vänster

#	Ikon	Objekt	Beskrivning
1		DC in-anslutning	Ansluts till en vãxelströmsadapter.
2		Ventilationsöppninger	Möjiggör att datorn*häller sig sval, även after langvarig användning.
3		Port für extern bildskärm (VGA)	Anslutting till en visningsenhet (t.ex. extern bildskärm, LCD-projektor).
4		Ethernet-port (RJ-45)	Ansluts till ett Ethernet 10/100/1000-baserat nätverk.
5	HDMI	HDMI-port	Har stöd für digitala videoansluttingar av högdefinitionstyp.
6		USB 2.0-port	Anslutting für USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
7		Ingång För mikrofon	Anslutting für externa mikrofoner.
		Utgång För hõrlur/ Högtalare/linje ut	Ansluts till ljud ut-enheter (t.ex. Högtalare, hõrlurar).

Vy framifrån

#	Ikon	Objekt	Beskrivning
1	+	USB 2.0-portar	Anslutting für USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
2		Optisk,enhet	Inbyggd optisk,enhet für CD-eller DVD-skivor.
3		Ätkomstindikatorfor optisk,enhet	Tändsär den optiska,enhetärenär aktiv.
4		Utmatingsknappfor optisk,enhet	Matar ut skivanfrån den optiska,Läsenheten.
5		Häl for mekanisk ummatning	Matar ut enchetsfcket från den optiska,enhetenär datornäravständg.Obs!For in spetsen på ett gem i det mekaniska umatingshåletfor att mata ut det optiska enchetsfcketnär datornär avslagen.
6	K	Skårafor Kensingtonlås	Ansluts tillett Kensington-kompatibeltdatorskyddslås.Obs!Lagg datornsslsvajer runtt fast foremål, t.ex.ett bordEller handtaget tillenlastskrivbordslåda.Sätt in lasetiuttaget och låsdet sedan genom attvrida om nyckeln.Vissa modellerär docknyckellösa.

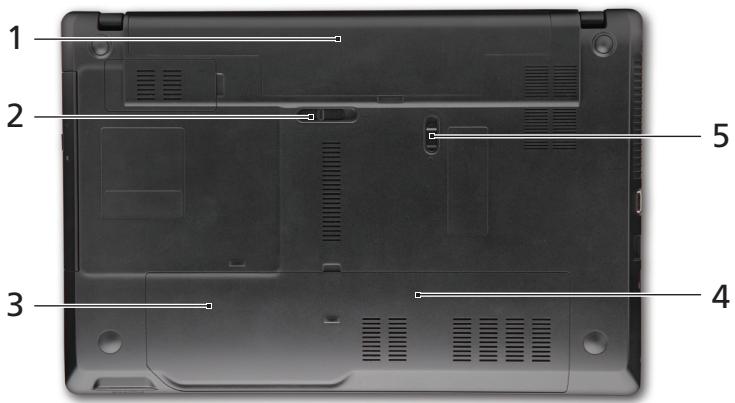

Vy underifrån

#	Ikon	Objekt	Beskrivning
1		Batterifack	Avsett für datorns batteripack.
2		Hake für frigöring av batteriet	Frigör batteriet före borttagning.
3		Hårdiskfack	Utrémme für datorns hårdisk (fastskruvad).
4		Minnesfack	Här finns datorns huvudminne.
5		Batterilås	Läser batteriet på plats.

Miljö

• Temperatur:

Vid drift: 5°C till 35°C Utom drift: -20°C till 65°C

• Luftfuktighet (icke-kondenserande):
• Vid drift: 20% till 80% Utom drift: 20% till 80%
