Produkttyp	Laptop
Marke	ACER
Modell	TRAVELMATE 5735
Gewicht	Ca. 2,5 kg
Stromversorgung	Netzteil 19 V, herausnehmbarer Li-Ionen-Akku
Bildschirm	LCD 15,6 Zoll (Schätzung)
Webcam	Acer Crystal Eye Webcam (je nach Modell)
Mikrofon	Internes Stereomikrofon
Lautsprecher	Integrierte Stereolautsprecher
Touchpad	Touchpad mit linker und rechter Taste
Anschlüsse	2x USB 2.0, 1x HDMI, 1x VGA, 1x RJ-45 Ethernet, Mikrofonanschluss, Kopfhöreranschluss
Optisches Laufwerk	DVD/CD-Laufwerk
Kartenleser	2-in-1-Kartenleser (SD/MMC)
Sicherheit	Kensington-Schloss-Sicherung
Akku	Herausnehmbar, Ladeanzeige (orange beim Laden, blau bei voller Ladung)
Betriebstemperatur	5 °C bis 35 °C
Betriebsfeuchtigkeit	20 % bis 80 % ohne Kondensation
Reparierbarkeit	Zugang zu Akku, Festplatte und Speicher von unten
Sondertasten	Tastenkombinationen Fn für Funktionen (Kommunikation, Schlaf, Anzeige, Lautstärke, Helligkeit)
Enthaltene Software	AcerSystem-Benutzerhandbuch vorinstalliert im PDF-Format

Häufig gestellte Fragen - TRAVELMATE 5735 ACER

Wie richte ich meinen Acer TravelMate 5735 ein?

Folgen Sie dem Einrichtungshandbuch in der Verpackung. Schließen Sie das Netzteil an, öffnen Sie den Bildschirm und drücken Sie den Netzschalter. Die Startanweisungen werden auf dem Bildschirm angezeigt.

Wie verwende ich die Sondertasten (Fn)?

Drücken und halten Sie die Fn-Taste, und drücken Sie dann eine Funktionstaste (F3 bis F8 usw.), um Aktionen wie Bildschirm-, Ton- oder Helligkeitseinstellungen auszulösen.

Wie aktiviere oder deaktiviere ich das Touchpad?

Verwenden Sie die Tastenkombination Fn + F7, um das Touchpad zu aktivieren oder zu deaktivieren.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob der Computer eingeschaltet ist (Netzanzeige leuchtet). Versuchen Sie, eine Taste zu drücken oder die Maus zu bewegen. Wenn nichts passiert, halten Sie den Netzschalter 10 Sekunden lang gedrückt, um auszuschalten, und schalten Sie dann wieder ein.

Wie schließe ich einen externen Monitor an?

Schließen Sie den Monitor an den VGA- oder HDMI-Anschluss des Computers an. Verwenden Sie die Tastenkombination Fn + F5, um zwischen integriertem Bildschirm, externem Bildschirm oder beiden umzuschalten.

Was bedeuten die Farben der Akkuanzeige?

Orange Licht: Der Akku wird geladen. Blaues Licht: Der Akku ist vollständig geladen und der Computer ist am Stromnetz angeschlossen.

Wie werfe ich eine Disc aus dem optischen Laufwerk aus, wenn der Computer ausgeschaltet ist?

Verwenden Sie eine aufgebogene Büroklammer, um in das Notauswurfloch rechts neben dem optischen Laufwerk zu drücken. Das Fach wird ausgeworfen.

Wo finde ich das vollständige Benutzerhandbuch?

Das AcerSystem-Benutzerhandbuch ist auf dem Computer vorinstalliert. Sie finden es über Start > Alle Programme > AcerSystem. Es liegt im PDF-Format vor und erfordert Adobe Reader.

Wie wechsel ich den Akku?

Schalten Sie den Computer aus und trennen Sie das Netzteil. Drehen Sie den Computer um, schieben Sie den Akkuentriegelungsriegel, und nehmen Sie den Akku heraus. Setzen Sie den neuen Akku ein und verriegeln Sie ihn.

Wie aktiviere oder deaktiviere ich die drahtlose Kommunikation?

Verwenden Sie die Tastenkombination Fn + F3, um die Kommunikationsgeräte (Wi-Fi, Bluetooth) zu aktivieren oder zu deaktivieren. Die entsprechende Anzeige leuchtet auf oder erlischt.

BEDIENUNGSANLEITUNG TRAVELMATE 5735 ACER

© 2010 Alle Rechte vorbehalten.

Kurzanleitung für TravelMate Notebook Serie

Originalausgabe: 09/2010

Modellnummer:

Seriennummer:

Kaufdatum:

Kaufort:

Das Wichtigste zuerst

Wir möchten uns bei Ihnen darauf bedanken, dass Sie sich in Bezug auf mobilen Computerbedarf für ein Acer-Notebook entschieden haben.

Hilfen

Als Hilfe für Sie beim Benutzten Ihres Acer-Notebooks haben wir einen Satz von Richtlinien aufgestellt:

Zuallererst hilft Ihnen das Übersichtsblättchen, den Computer das ersten Mal in Betrieb zunehmen.

Die ausgedruckte Allgemeine Bedienungsanleitung für die TravelMate Serie enthalt hilfreiche Informationen, die sich auf alle Modelle der TravelMate-Produktserien beziehen. Es werden grundlegende Themen wie z. B. die Verwendung der Tastatur, Audio usw. behandelt. Das AcerSystem User Guide kann sich möglicherweise auf Funktionen und Leistungsmerkmale bestimmter Modelle der Serie beziehen, die für das von Ihnen gekauften Modell u. U. nicht zur Verfugung stehen. Solche Stellen sind im Text mit "Nur für bestimmte Modelle" gekennzeichnet.

Die Kurzanleitung stellt Ohnen die grundlegenden Features und Funktionen Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ohnen Ihr Computer herself kann, noch Produktiver zu arbeiten,lesen Sieitte die AcerSystem User Guide. Dieses Benutzerhandbuch enthalt detailierte Informationen zu Themen wie z.B. System-Programmen,

Datumwiederherstellung, Erweiterungsoptionen und Problembehebung.

Darüber hinaus enthalt es Informationen zur Garantie und allgemeine Bestimmungen und Sicherheitshinweise zu Ihr dem Notebook. Das

Benutzerhandbuch steht in PDF (Portable Document Format) zur Verfügung und ist bereits in Ihr dem Notebook installiert. Befolgen Sie die nachfolgenden Schritte zum Oppen :

1 Klichen Sie auf Start >Alle Programme >AcerSystem.
2 Klichen Sie auf AcerSystem User Guide.

Hinweis: Zum Betrachten der Datei muß Adobe Reader installiert sein.

Wenn Adobe Reader nicht auf Ihr dem Computer installiert ist, wird durch

Klicken auf AcerSystem User Guide zuerst das Setup-Programm von

Adobe Reader ausgeführrt. Folgen Sie zur Durchführung der Installation den

Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von

Adobe Reader finden Sie im Menu Hilfe und Support.

Ohre Acer-Notebook-Tour

Nachdem Sie den Computer wie im Übersichtsblatt gezeigt aufgestellt haben, finden Sie im Folgenden eine Übersicht über Ihr neuen Acer-Notebook.

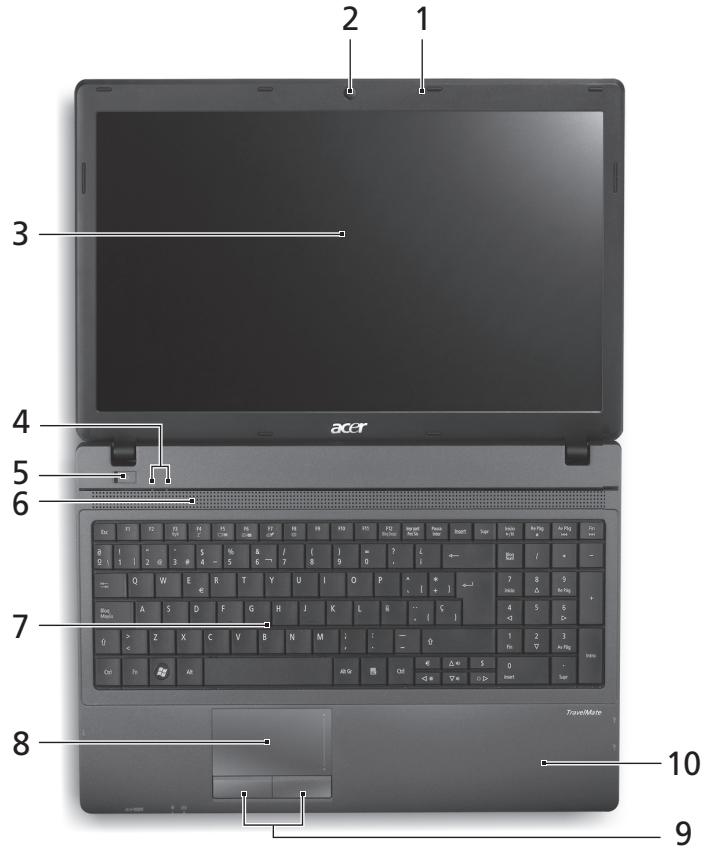

Ansicht von oben

#	Symbol	Element	Beschreibung
1		Mikrofon	Internes Stereo-Mikrofon für die Tonaufnahme.
2		Acer Crystal Eye webcam	Web-Kamera für Videokommunikation (Nur für bestimmte Modelle).
3		Anzeigebildschirm	Wird auch als LCD (Liquid-Crystal-Display) bezeichnet. Zeigt die Ausgabe des Computers an (konfiguration kann sich von Modell zu Modell untersuchen).
4		Anzeige für Kommunikation	Zeigt den Verbindungsstatus der drahtlosen Geräte des Computers an.
		HDD-Anzeige	Leuchtet auf, wenn die Festplatte aktiv ist.
5		Netzschalter	Schaltet den Computer ein und aus.
6		Loutsprecher	Für die Audioausgabe.
7		Tastatur	Dient der Eingabe von Daten in den Computer.
8		Touchpad	Berührungssensible Zeigegerät, das die gleichen Funktionen besitzt wie eine Computer-Maus.
9		Anklicktasten (links und rechts)	Die linken und rechten Tasten faktionieren wie die linken und rechten Tasten einer Maus.
10		Handablage	Bequemer Ablagebereich für ihre Höhe während der Bedienung des Computers.

Tastenkombinationen

Der Computer besitzt Direkttasten oder Tastenkombinationen für den Zugriff auf Computersteuerungen wie z. B. Bildschirmhelligkeit und Ausgangslautstärke.

Zum Aktivieren von Hotkeys müssen Sie zuerst die - Taste drücken und halten und dann die andere Taste der Hotkey-Kombination drucken.

Tastenkombi-nation	Symbol	Funktion	Beschreibung
<Fn> + <F3>	( )	Kommunikation	Aktiviert/Deaktiviert die Kommunikationsgeräte des Computers.(Kommunikationsgeräte können sich je nach Konfiguration untersuchen.)
<Fn> + <F4>	Z	Energiespar-modus	Schaltet den Computer in den Energiesparmodus.
<Fn> + <F5>	□|□	Display-Schalter	Wechselt die Anzeigeausgabe zwischen Anzeigbebildschirm, externem Monitor (falls angeschlossen) und gleichzeitig beiden Anzeigen.
<Fn> + <F6>	国-	Anzeige aus	Schaltet die Hintergrundbeleuchtung des Bildschirms aus, um Energie zu sparen. Drücken Sie zum Einsatzten eine beliebige Taste.
<Fn> + <F7>		Touchpad-Schalter	Schaltet das Touchpad ein oder aus.
<Fn> + <F8>		Lautsprecher-schalter	Schaltet die Lautsprecher ein und aus.
<Fn> + <△>		Lauter	Erhöht die Lautstärke.
<Fn> + <▽>		Leiser	Verringert die Lautstärke.
<Fn> + <▷>		Heller	Erhöht die Bildschirmhelligkeit.
<Fn> + <◁>		Dunkler	Verringert die Bildschirmhelligkeit.

Geschlossene Vorderseite

#	Symbol	Element	Beschreibung
1	IIIIIIMULTIMEDICCARD	2-in-1-Karten-Leser	Eignet sich für Secure Digital (SD) und MultiMediaCard (MMC).Hinweis: Drücken Sie hier, um die Karte zu entfernen/einzusetzen. Es kann nicht mehr als eine Karte gleichzeitig verwendert werden.
2		Energieanzeige	Zeigt den Ein/Aus-Status des Computers an.
		Akku-Anzeige	Zeigt den Akkustatus des Computers an.1. Aufladung: Die Leuchte erscheint gelb, wenn der Akku aufgeladen wird.2. Voll geladen: Die Leuchte erscheint blau, wenn Netzstrom verwendent wird.

Ansicht von hinteren

#	Element	Beschreibung
1	Akku	Versorgt den Computer mit Strom, wenn er ohne Netzkabel betrieben wird.

LinkeSeite

#	Symbol	Element	Beschreibung
1		DC-Eingangsbuchse	Hier schreiben Sie das Netzteil an.
2		Belüftungsschlitze	Schützt den Computer vor Überhitzung, selbst bei längerem Einsatz.
3		Anschluss für externe Anzeige (VGA)	Dient dem Anschluss eines Anzeigegerätes (z. B. einem externen Monitor oder LCD-Projektor).
4		Ethernet (RJ-45)-Anschluss	Hier schreiben Sie ein auf Ethernet 10/100/1000-basiertes Netzwerk an.
5	HDMI	HDMI-Anschluss	Unterstützt digitale High-Definition-Video-Verbindungen.
6		USB 2.0-Anschluss	Zum Anschluss von USB 2.0-Geräten (z. B. USB-Maus, USB-Kamera).
7		Mikrofon-Eingangs-Buchse	Eignet sich für Eingaben aus externen Mikrofonen.
		Laatsprecher/Kopfhörer/Ausgabe-Buchse	Zum Anschluss von Audioausgabe-Geräten (z. B. Laatsprecher, Kopfhörer).

Rechte Seite

#	Symbol	Element	Beschreibung
1	+	USB 2.0-Anschlüsse	Dient dem Anschluss von USB 2.0-Geräten (z. B.USB-Maus, USB-Kamera).
2		Optisches Laufwerk	Internes optisches Laufwerk; eignet sich für CDs oder DVDs.
3		Optische Disk Anzeige	Leuchtet auf, wenn optisches Laufwerk aktiv ist.
4		Auswurftaste für optisches Laufwerk	Fährt das optische Laufwerk hereaus.
5		Mechanisches Auswurfloch	Schiebt den Träger des optischen Laufwerks aus, wenn der Computer ausgeschaltet ist. Hinweis: Stecken Sie eine Böroklammer in das Auswurfloch, um den Träger des optischen Laufwerkes herauszufahren, wenn der Computer nicht eingeschaltet ist.
6	K	Steckplatz für Kensington-Schloss	Hier konnen Sie ein Kensington-kompatibles Sicherheitsschloss für den Computer anbringen. Hinweis: Binden Sie ein Diebstahlsicherungskabel an ein unbewegliches Objekt wie einen Tisch oder einen Griff einer abgeschlossenen Schublade. Stecken Sie das Schloss in den Anschluss für die Diebstahlsicherung, und schließen Sie theses ab. Es gibt auch Modelle ohne Schlüssel.

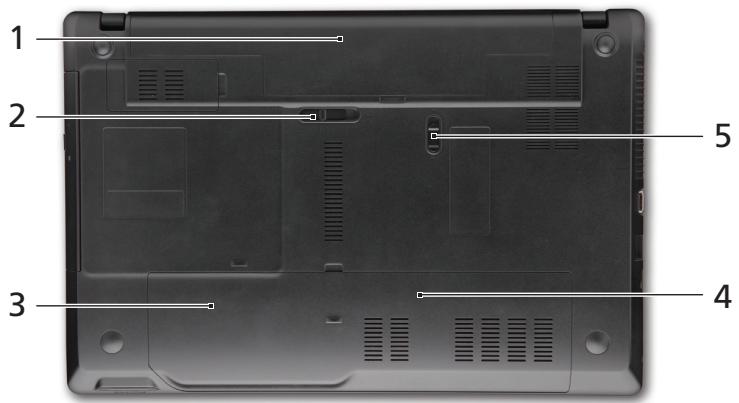

Unterseite

#	Symbol	Element	Beschreibung
1		Akkufach	Enthält den Akku des Computers.
2		Verriegelung des Akkus	Entsperrt den Akku für die Herausnahme.
3		Festplattenfach	Enthält die Computer-Festplatte (durch Schrauben gesichert).
4		Speicherfach	Enthält den Hauptspeicher des Computers.
5		Akkuverschluss	Sichert den Akku an seiner Position.

Umgebung

• Temperatur:

• Betrieb: 5^ C bis 35^ C

• Nichtbetrieb: -20°C bis 65°C

• Luftfeuchtigkeit (nicht kondensierend):

Betrieb: 20% bis 80%
- Nichtbetrieb: 20% bis 80%
