INSTRUKCJA OBSŁUGI SC-HTB15EG PANASONIC

Zestaw audio do kina domowego

Dziękujemy za zakupienie tego produktu.

Aby zapewnić optymalną pracę urządzenia i jego bezpieczną obsługę, należy dokładnie przeczytać niniejszą instrukcję.

Przed podłączeniem, użytkowaniem lub regulacją produktu należy przeczytać całą instrukcję obsługi. Należy zachować tę instrukcję obsługi na przyszłość.

Zasady bezpieczeństwa

OSTRZEËENIE

Urządzenie

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
  — Nie należy wystawiać urządzenia na działanie deszczu, wilgoci, kapanie lub zachlapanie.
  – Na urządzeniu nie należy ustawiać żadnych naczyń zawierających płyny, takich jak wazony.
  – Należy korzystać wyłącznie z zalecanych akcesoriów.
  —Nie należy demontować obudowy urządzenia.
  — Nie należy podejmować prób samodzielnej naprawy. Naprawę urządzenia należy zlecić wykwalifikowanym pracownikom serwisu.

Przewód zasilania

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
  – Należy się upewnić, że napięcie źródła zasilania odpowiada napięciu podanemu na urządzeniu.
  –Dokładnie podłączyć wtyczkę przewodu zasilającego do gniazda ściennego.
  – Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów.
  — Nie wolno dotykać wtyczki mokrymi rękami.
  – Przy odłączaniu przewodu należy chwycić za wtyczkę.
  – Nie wolno podłączać urządzenia do uszkodzonego gniazda ściennego oraz gdy wtyczka przewodu zasilającego jest uszkodzona.

- Urządzenie należy zainstalować w takim miejscu, aby można było natychmiast odłączyć przewód zasilający od gniazda w przypadku wystąpienia jakichkolwiek problemów.

Bateria guzikowa (Bateria litowa)

• Niebezpieczeństwo pożaru, wybuchu i poparzenia. Nie ładuj, rozbieraj, podgrzewaj powyżej 60 °C lub spalaj.
• Trzymaj baterię guzikową z dala od dzieci. Nigdy nie wkładaj baterii guzikowej do ust. Jeżeli zostanie ona połknięta, skontaktuj się z lekarzem.

UWAGA

Urządzenie

• Nie należy umieszczać na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.
• To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli

takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym.

- Urządzenie jest przeznaczone do używania w klimacie umiarkowanym.

Wybór miejsca

• Urządzenie należy ustawić na równej powierzchni.
• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
  – Niniejszego urządzenia nie należy instalować lub umieszczacą w szafce na książki, zabudowanej szafce lub innej ograniczonej przestrzeni, w celu zapewnienia dobrej wentylacji.
  – Nie należy zasłaniać otworów wentylacyjnych urządzenia gazetami, obrusami, zasłonami i podobnymi przedmiotami.
  – Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą, wysoką wilgotnością oraz nadmiernymi drganiami.

Bateria guzikowa (Bateria litowa)

- Istnieje niebezpieczeństwo wybuchu w przypadku, gdy baterie zostaną nieprawidłowo włożone. Baterie należy wymieniać wyłącznie na baterie typu zalecanego przez producenta. - W przypadku utylizacji baterii, należy się skontaktować z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

- Wkładając, pamiętaj o zachowaniu prawidłowej biegunowości.

- Nieprawidłowe obchodzenie się z bateriami może prowadzić do wycieku elektrolitu i może być także przyczyną pożaru.

– Baterię należy wyjąć, jeżeli pilot nie będzie używany przez dłuższy czas. Należy ją przechowywać w chłodnym, ciemnym miejscu.

• Nie ogrzewaj i nie wrzucaj do ognia.
• Nie należy pozostawiać baterii przez dłuższy czas w samochodzie z zamkniętymi drzwiami i oknami wystawionym na bezpośrednie działanie promieni słonecznych.

Informacja dla użytkowników o gromadzeniu i pozbywaniu się zużytych urządzeń i baterii

Niniejsze symbole umieszczane na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych oraz baterii z innymi odpadami domowymi.

W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych produktów i baterii, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego oraz postanowieniami Dyrektyw 2002/96/WE i 2006/66/WE.

Prawidłowe pozbywanie się w/w produktów i baterii pomaga oszczędzać cenne zasoby naturalne i zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz stan środowiska naturalnego, który towarzyszy niewłaściwej gospodarce odpadami.

Więcej informacji o zbiórce oraz recyklingu zużytych produktów i baterii można otrzymać od władz lokalnych, miejscowego przedsiębiorstwa oczyszczania lub w punkcie sprzedaży, w którym użytkownik nabył przedmiotowe towary.

Za niewłaściwe pozbywanie się powyższych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.

Dotyczy użytkowników firmowych działających na terenie Unii Europejskiej

Chcąc w odpowiedni sposób pozbyć się urządzeń elektrycznych lub elektronicznych, należy skontaktować się ze sprzedawcą lub dostawcą, który udzieli dalszych informacji.

[Informacje o pozbywaniu się w/w urządzeń w państwach trzecich]

Niniejsze symbole obowiązują wyłącznie na terenie Unii Europejskiej. Chcąc pozbyć się w/w urządzeń elektrycznych lub elektronicznych, należy skontaktować się z władzami lokalnymi lub sprzedawcą w sprawie właściwego sposobu wyrzucania tego rodzaju przedmiotów.

Dotyczy symbolu baterii (symbole przykładowe):

Ten symbol może występować wraz z symbolem pierwiastka chemicznego. W takim przypadku spełnia on wymagania Dyrektywy w sprawie określonego środka chemicznego.

Cd

Licencje

Wyprodukowano na licencji firmy Dolby Laboratories. Dolby, Pro Logic oraz symbol podwójnego D są znakami handlowymi firmy Dolby Laboratories.

Wyprodukowano na licencji urzędu patentowego USA, numery patentów: 5,956,674; 5,974,380; 6,487,535 i inne opublikowane oraz zgłoszone amerykańskie i światowe patenty.

DTS i jego symbol oraz wspólnie DTS i jego symbol są zastrzeżonymi znakami towarowymi; DTS Digital Surround i logo DTS są znakami towarowymi firmy DTS, Inc. Produkt zawiera oprogramowanie.

© DTS, Inc. Wszelkie prawa zastrzeżone.

HDMI, logo HDMI oraz High-Definition Multimedia Interface są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.

HDAVI Control™ jest znakiem handlowym Panasonic Corporation.

Spis Treści

Zasady bezpieczeństwa 86

Licencje 87

Przed rozpoczęciem użytkowania

Akcesoria 89

Obchodzenie się z urządzeniem 89

Przewodnik po funkcjach sterowania 90

Aktywny subwoofer 90

Pilot zdalnego sterowania 91

Czynności wstępne

krok 1 Wybór sposobu umieszczenia 92

System głośników 93

Aktywny subwoofer 93

krok 2 Montaż głośników ...... 94

W przypadku montażu głośników na ścianie 94

W przypadku montażu głośników na stoliku 97

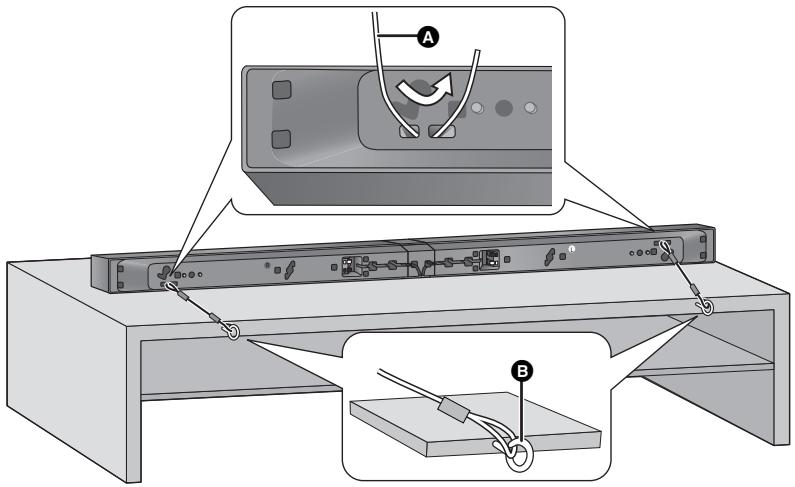

Zabezpieczenie przed upadkiem głośników ....100

krok 3 Połączenia 102

Podłączenie podstawowe....102

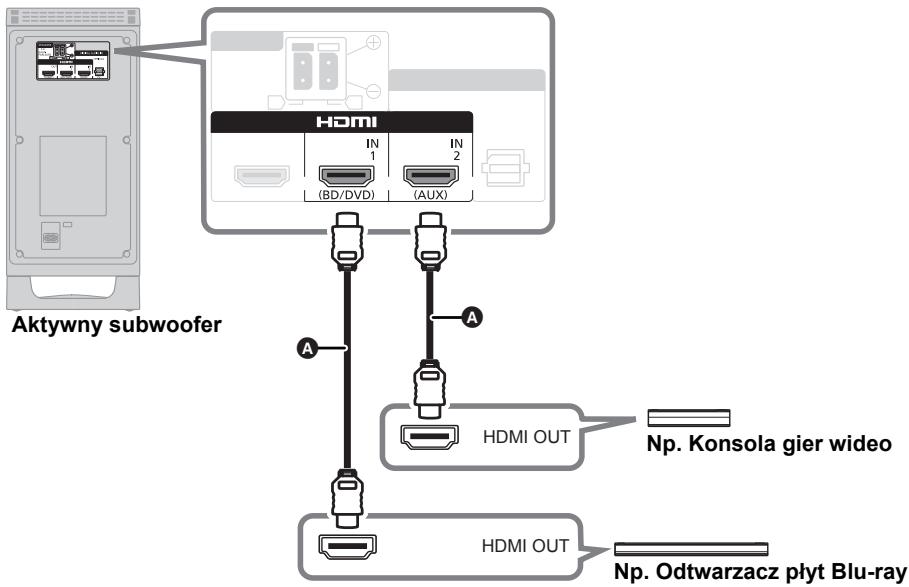

Połączenie z urządzeniami kompatybilnymi z HDMI 104

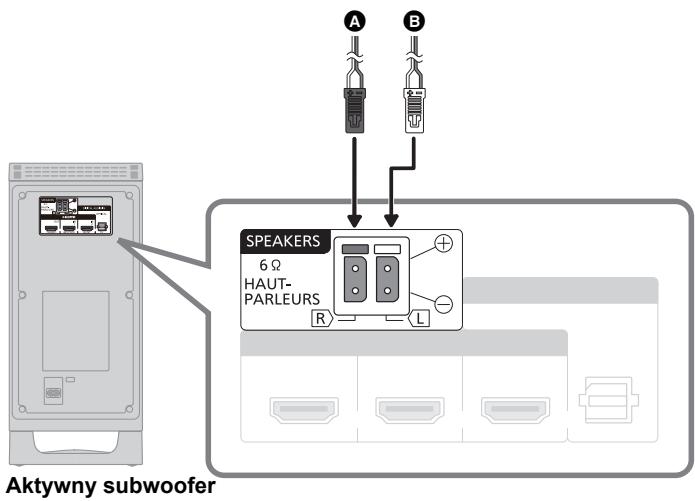

Połączenie przewodu głośnika....105

Podłączanie przewodu zasilania 105

Działania

Użytkowanie urządzenia 106

Dźwięk 3D 107

Tryby wyprowadzania dźwięku 107

Powiązane funkcje odbiornika TV (VIERA Link “HDAVI Control™”) ...... 108

Czynności zaawansowane 109

Informacje dodatkowe

Rozwiązywanie problemów 110

Wskaźniki 112

Specifikacje 113

• Urządzenie pokazane na ilustracjach może się różnić od zakupionego urządzenia.
• W opisach poszczególnych operacji w niniejszej instrukcji obsługi zasadniczo przyjęto używanie pilota. Można się również posługiwać przyciskami na aktywnym subwooferze, jeżeli ich nazwy są takie same.

Zestaw	SC-HTB15
Aktywny subwoofer (urządzenie główne)	SU-HTB15
System głośników	SB-HTB15

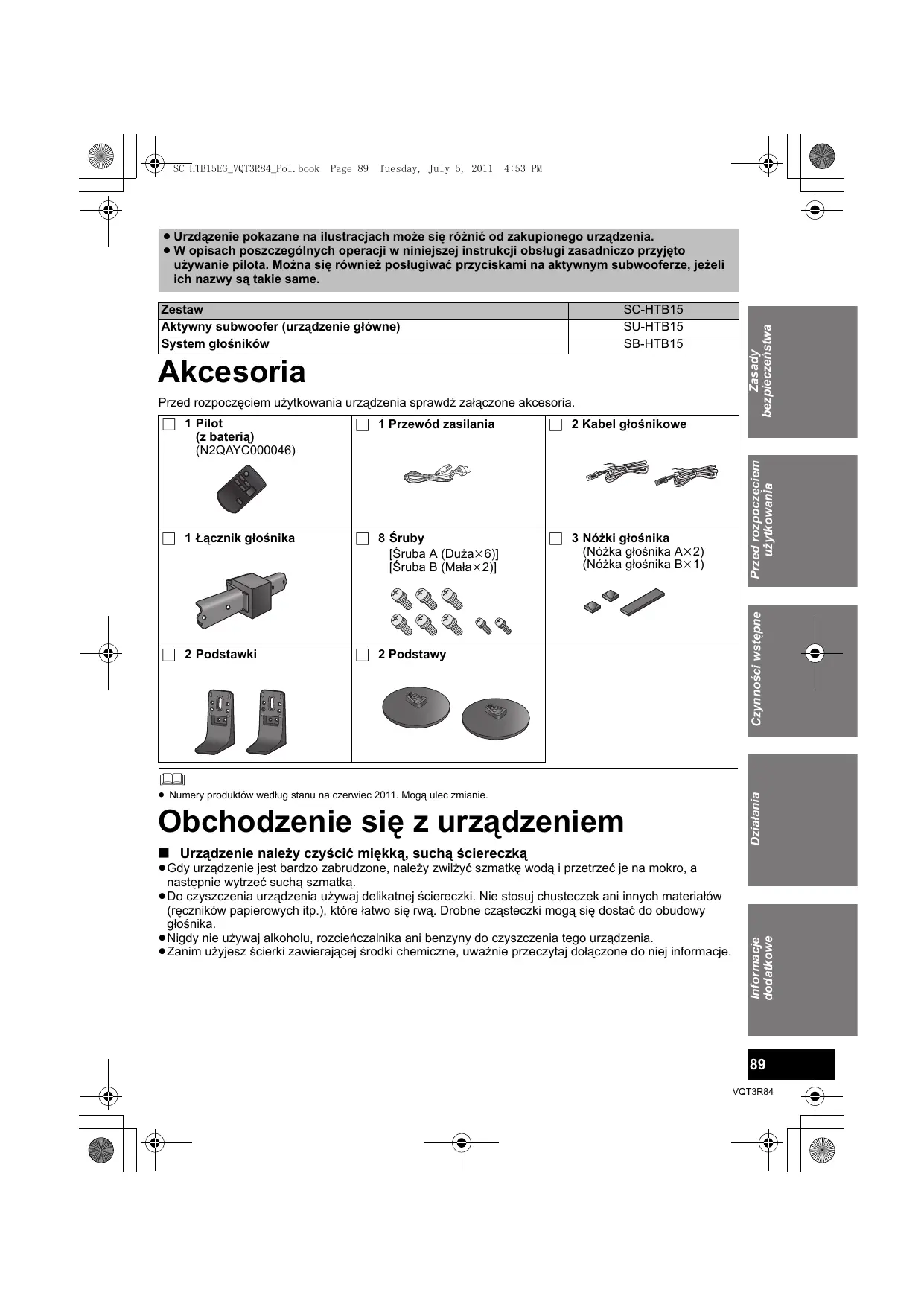

Akcesoria

Przed rozpoczęciem użytkowania urządzenia sprawdź załączone akcesoria.

□ 1 Pilot(z baterią)(N2QAYC000046)	□ 1 Przewód zasilania	□ 2 Kabel głośnikowe
□ 1 Łącznik głośnika	□ 8 Śruby[Śruba A (Duża×6)][Śruba B (Mała×2)]	□ 3 Nóżki głośnika(Nóżka głośnika A×2)(Nóżka głośnika B×1)
□ 2 Podstawki	□ 2 Podstawy

- Numery produktów według stanu na czerwiec 2011. Mogą ulec zmianie.

Obchodzenie się z urządzeniem

■ Urządzenie należy czyścić miękką, suchą ściereczką

• Gdy urządzenie jest bardzo zabrudzone, należy zwilżyć szmatkę wodą i przetrzeć je na mokro, a następnie wytrzeć suchą szmatką.
• Do czyszczenia urządzenia używaj delikatnej ściereczki. Nie stosuj chusteczek ani innych materiałów (ręczników papierowych itp.), które łatwo się rwą. Drobne cząsteczki mogą się dostać do obudowy głośnika.
• Nigdy nie używaj alkoholu, rozcieńczalnika ani benzyny do czyszczenia tego urządzenia.
• Zanim użyjesz ścierki zawierającej środki chemiczne, uważnie przeczytaj dołączone do niej informacje.

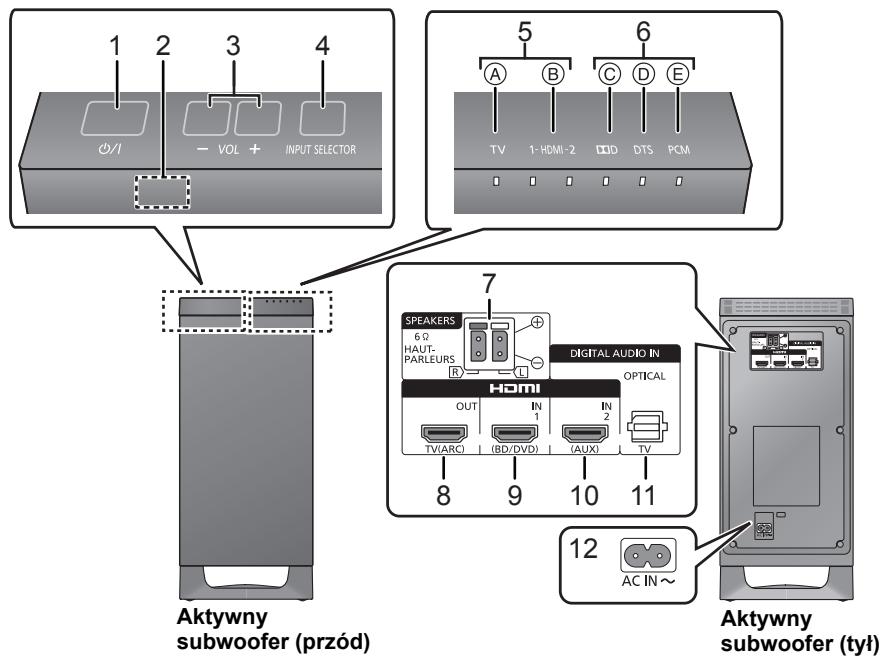

Przewodnik po funkcjach sterowania

Aktywny subwoofer

1 2 3 4 Ø/1 - VOL + INPUT SELECTOR 5 6 A B C D E TV 1-HDMI-2 DDD DTS PCM 7 SPEAKERS 6 Ω HAUT- PARLEURS HDMI DIGITAL AUDIO IN OPTICAL OUT IN 1 IN 2 TV(ARC) (BD/DVD) (AUX) TV 8 9 10 11 12 AC IN~ Aktywny subwoofer (przód) Aktywny subwoofer (tyl)

1 Przełącznik trybu gotowości/włączania (⏻/I) Naciśnij, aby przełączyć urządzenie z trybu włączenia na tryb gotowości lub odwrotnie. W trybie gotowości urządzenie wciąż zużywa niewielką ilość energii.
2 Czujnik sygnału zdalnego sterowania ( 93)
3 Regulacja głośności głośników
4 Wybór źródła sygnału wejściowego TV → HDMI 1 → HDMI 2
5 Wskaźniki wybranego sygnału wejściowego*

Ⓐ Wskaźnik TV Świeci się na zielono, gdy źródłem dźwięku jest telewizor

⑧ Wskaźnik HDMI IN 1, HDMI IN 2 Gdy źródłem dźwięku jest urządzenie podłączone do złącza HDMI IN 1 lub HDMI IN 2 (⑧ świeci się na bursztynowo)

6 Wskaźniki formatu dźwięku*

© Wskaźnik Dolby Digital Świeci się, gdy aktualnym formatem dźwięku jest Dolby Digital
⑭ Wskaźnik DTS Świeci się, gdy aktualnym formatem dźwięku jest DTS
© Wskaźnik PCM Świeci się, gdy aktualnym formatem dźwięku jest PCM (dwukanałowy, wielokanałowy)

7 Gniazda głośników (⇒ 105)

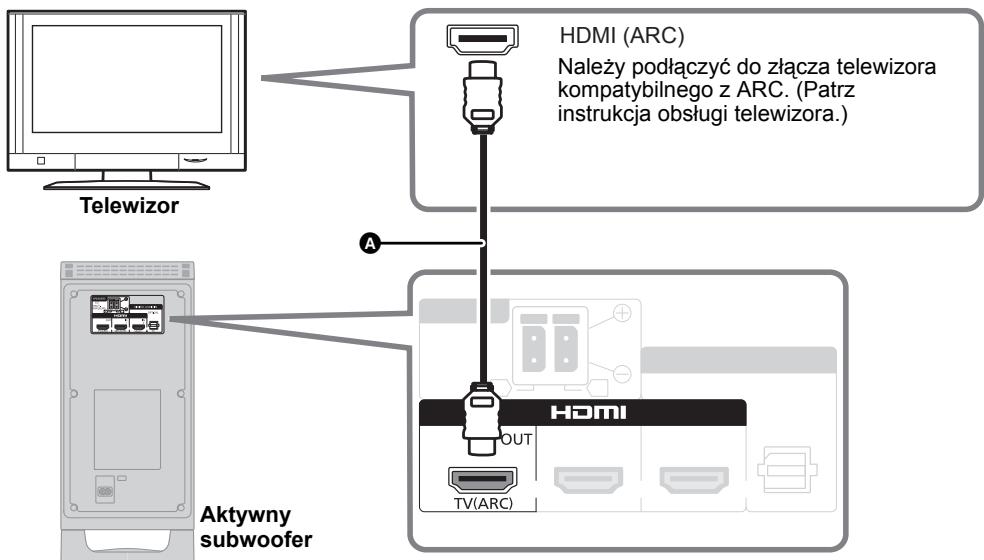

8 Złącze HDMI OUT (zgodne z ARC) (→ 102)
9 Złącze HDMI IN 1 (⇒ 104)
10 Złącze HDMI IN 2 (⇒ 104)

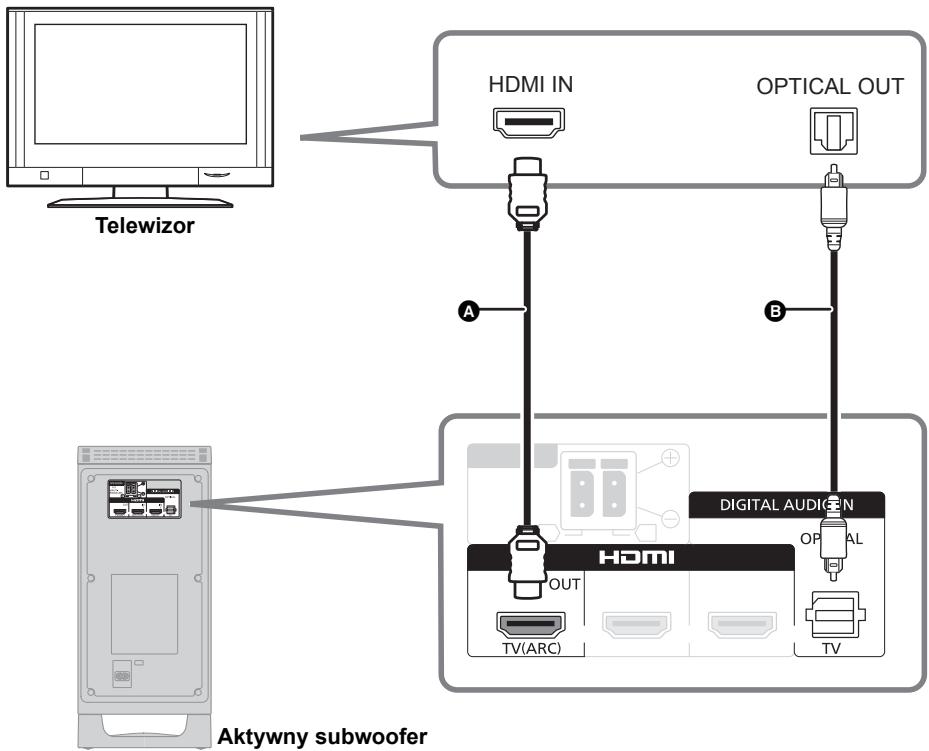

11 Złącze OPTICAL DIGITAL AUDIO IN (⇒ 103)

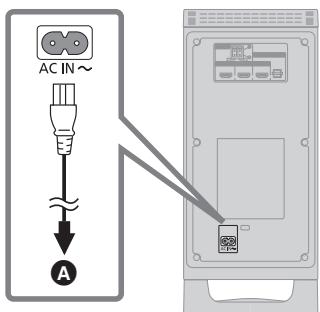

12 Złącze AC IN (⇒ 105)

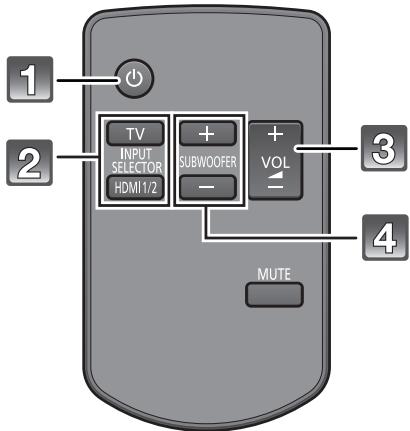

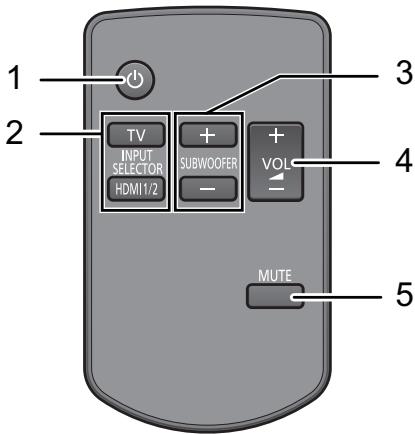

Pilot zdalnego sterowania

1 2 3 4 TV INPUT SELECTOR HDMI1/2 SUBWOOFER + - VOL MUTE 5

1 Włączanie i wyłączanie urządzenia (⇒ 106)
2 Wybór źródła sygnału wejściowego (⇒ 106)

• [TV]:

Wybór telewizora jako źródła

• [HDMI 1/2]:

Wybór urządzenia podłączonego do złącza HDMI IN 1 lub HDMI IN 2 jako źródła

3 Regulacja poziomu głośności aktywnego subwoofera (tony niskie) (⇒ 106)
4 Regulacja głośności głośników (⇒ 106)
5 Wyciszanie dźwięku (⇒ 106)

Przed rozpoczęciem użytkowania zdejmij folię zabezpieczającą A.

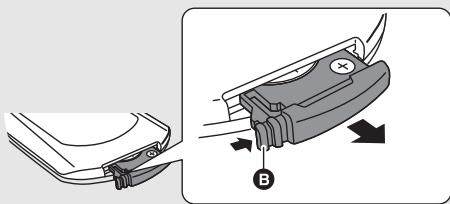

■ Wymiana baterii guzikowej

① Naciskając blokadę B, wyciągnij oprawkę baterii.

② Włóż baterię guzikową tak, aby symbol (+) był skierowany ku górze i wsuń oprawkę baterii z powrotem.

• Gdy bateria guzikowa się wyczerpie, wymień ją na nową (numer części: CR2025). Bateria powinna działać około 1 roku, ale zależy to od sposobu użytkowania.
• Baterię guzikową należy trzymać z dala od dzieci, aby zapobiec jej połknięciu.

krok 1 Wybór sposobu umieszczenia

- Poniżej przedstawiono przykładowe sposoby umieszczenia.

W przypadku montażu głośników na ścianie

Umieść głośniki poziomo

Umieść głośniki pionowo

W przypadku montażu głośników na stoliku

Umieść głośniki na stojakach

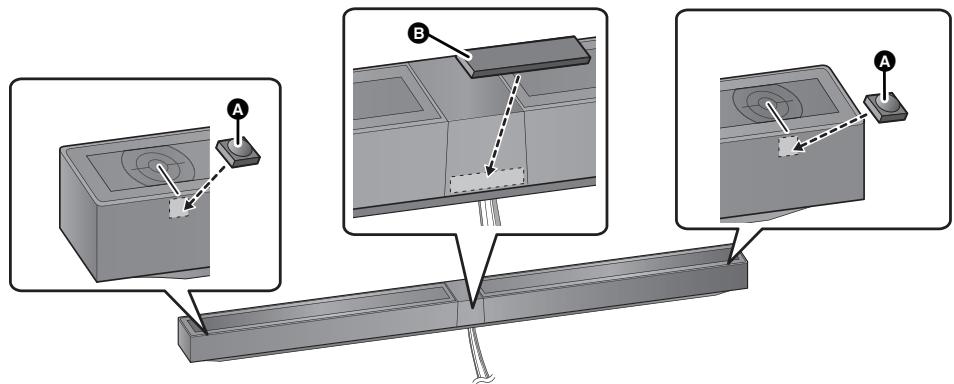

Umieść głośniki na nóżkach

Umieść głośniki na podstawach

• Aktywny subwoofer i dostarczone głośniki powinny być użytkowane tylko w sposób zgodny z niniejszą instrukcją. W przeciwnym razie grozi to uszkodzeniem wzmacniacza i/lub głośników, jak również stwarza zagrożenie pożarem. W przypadku awarii lub nagłego zakłócenia funkcionowania, należy się skontaktować z pracownikiem serwisu.
• Nie należy podejmować prób mocowania głośników do ściany w sposób inny niż opisany w niniejszej instrukcji.

System głośników

- Nie należy trzymać głośników w jednej ręce, ponieważ można je upuścić podczas przenoszenia.

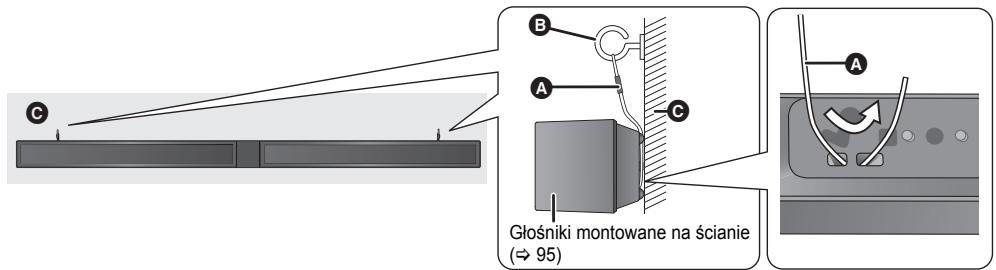

■ W przypadku montażu głośników na ścianie

Ściana lub kolumna, do której głośniki mają nyć przymocowane, winna mieć nośność 33 kg na każdą śrubę. W przypadku montażu głośników na ścianie, zaleca się zasięgnąć porady specjalisty w zakresie prac budowlanych. Niewłaściwe zamocowanie grozi uszkodzeniem ściany i głośników, jak również obrażeniami ciała.

■ W przypadku umieszczania głośników przed telewizorem

Głośniki mogą zasłaniać różne czujniki telewizora lub zakłócać ich działanie (czujnik C.A.T.S. (Contrast Automatic Tracking System), czujnik pilota itd.) oraz nadajniki okularów 3D w telewizorach 3D.

- W przypadku stosowania podstawek

Odsuń głośniki od telewizora. Jeśli telewizor dalej nie działa poprawnie, spróbuj zdjąć stojaki.

- W przypadku niestosowania podstawek

Odsuń głośniki od telewizora. Jeśli telewizor dalej nie działa poprawnie, spróbuj ustawić głośniki po bokach telewizora (⇒ 92).

Aktywny subwoofer

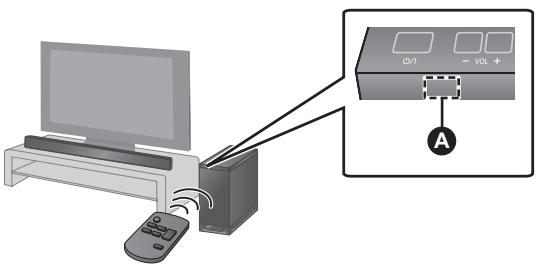

Czujnik sygnału zdalnego sterowania znajduje się na aktywnym subwooferze.

- Korzystaj z pilota w odpowiednim zasięgu działania.

A Czujnik sygnału zdalnego sterowania

- Zasięg działania pilota

Odległość: W zasięgu około 7 m bezpośrednio z przodu

Kąt: Około 30° po lewej i prawej

■ W razie przenoszenia aktywnego subwoofera

B Nie trzymaj aktywnego subwoofera za ten otwór.

Części urządzenia (system głośników) mogą być uszkodzone.

Zawsze trzymaj spód aktywnego subwoofera podczas przenoszenia.

• Umieść aktywny subwoofer w pozycji poziomej, z górnym panelem skierowanym w górę.
• Umieszczenie aktywnego subwoofera i głośników za blisko ścian i narożników może skutkować nadmiernymi tonami niskimi. Ściany i okna należy zakryć grubymi zasłonami.
• W razie wystąpienia nieregularnego zabarwienia w telewizorze, wyłącz telewizor na około 30 minut. Gdy problem jest nadal widoczny, odsuń głośniki dalej od telewizora.
• Nie umieszczaj w pobliżu przedmiotów namagnesowanych. Karty magnetyczne, zegarki itd. mogą ulec uszkodzeniu w przypadku umieszczenia zbyt blisko zestawu.

krok 2 Montaż głośników

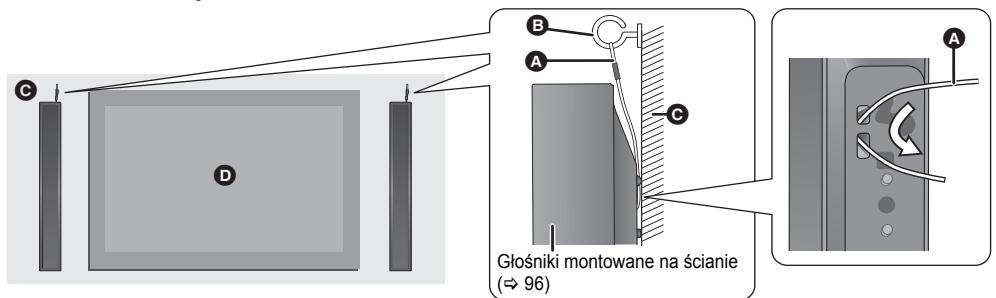

W przypadku montażu głośników na ścianie

Umieść głośniki poziomo

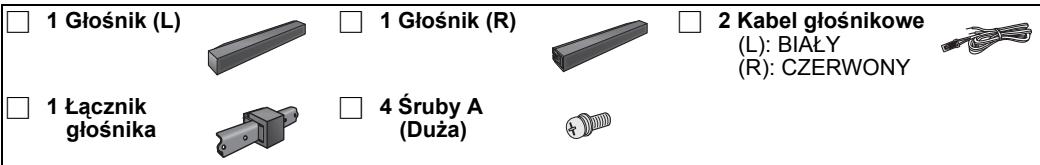

1 Głośnik (L) 1 Głośnik (R) 2 Kabel głośnikowe (L): BIAŁY (R): CZERWONY 1 Łącznik głośnika 4 Śruby A (Duża)

• Zasady bezpieczeństwa mające na celu zapobiec upadkowi głośników zostały podane na stronie 100.
• Aby uniknąć uszkodzenia lub zarysowania, w trakcie montażu należy podłożyć miękki materiał.

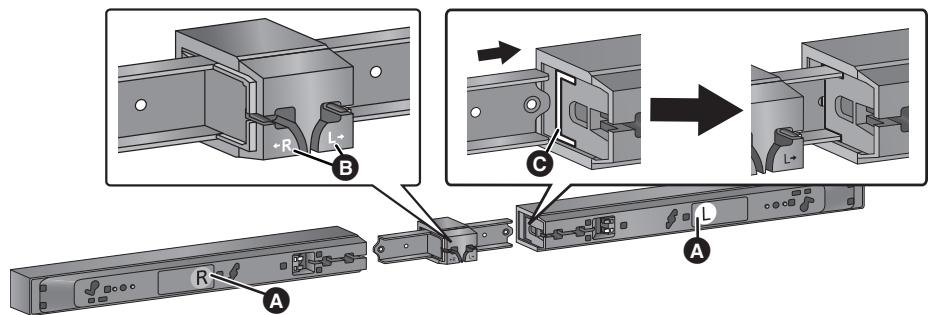

Dopasuj oznaczenie L/R A na głośniku do oznaczenia L/R B na łączniku głośnika, a następnie włóż metalową część łącznika głośnika do końca w C.

- Nie podłączaj lewego głośnika do łącznika prawego głośnika i odwrotnie. Sprawdź ustawienie głośnika zgodnie z etykietą z tyłu głośnika.

A Oznaczenie L/R na etykiecie głośnika
B Oznaczenie L/R na łączniku głośnika
© Otwór w kształcie “C”

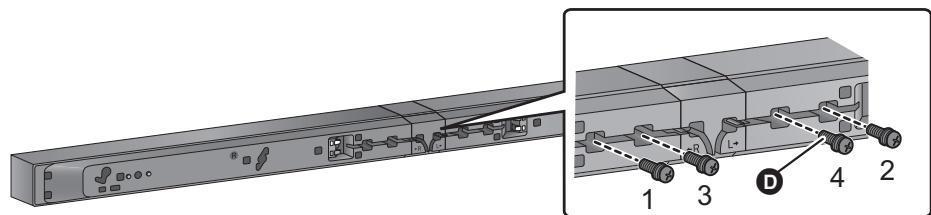

Przykręć głośniki do łącznika śrubami A.

- Trzymać śruby z dala od dzieci, aby nie dopuścić do ich połknięcia.

Śruba A (jest częścią zestawu)

- Wlóż śruby w kolejności przedstawionej na rysunku.

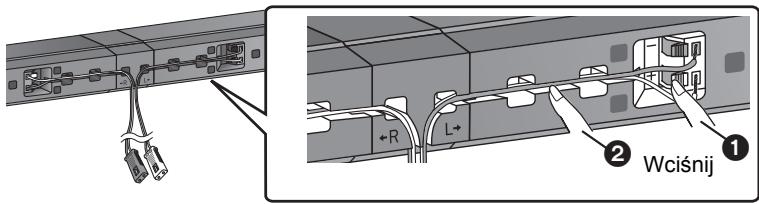

3 Podłącz przewody głośników.

• Aby się upewnić, że przewód głośnika został podłączony do właściwego głośnika, dopasuj kolor złącza głośnika do koloru oznaczenia L/R na etykiecie głośnika. W ten sposób można uniknąć podłączenia przewodu głośnika do niewłaściwego głośnika.
• Wstaw przewód do oporu, uważając, by nie wstawić go poza izolację przewodu.

① Włóż kabel do końca.
+: Biały
—: Niebieski przewód
② Wcisnąć w wyżłobienie.

4 Wkręć śrubę (nie jest częścią zestawu) do ściany.

• W celu określenia położen śrub na ścianie skorzystaj z wymiarów podanych poniżej.
• Pozostaw co najmniej 20 mm nad głośnikiem oraz z każdego boku w celu zapewnienia odpowiedniej ilości miejsca do zamocowania głośnika.
• Miejsce, w którym ma być zamocowana śruba, jak również sama śruba, winny móc uttrzymać masę ponad 33 kg.
• Trzymać śruby z dala od dzieci, aby nie dopuścić do ich połknięcia.

A B C D E

A Co najmniej 30 mm
B ∅4,0 mm
© ∅7,0 mm do ∅9,4 mm
D Ściana lub filar
E 5,5 mm do 6,5 mm

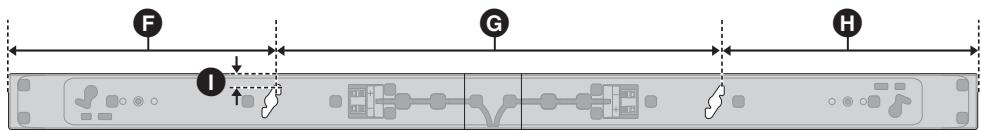

F G H I

F 211 mm
G 388 mm
H 201 mm
14,3 mm

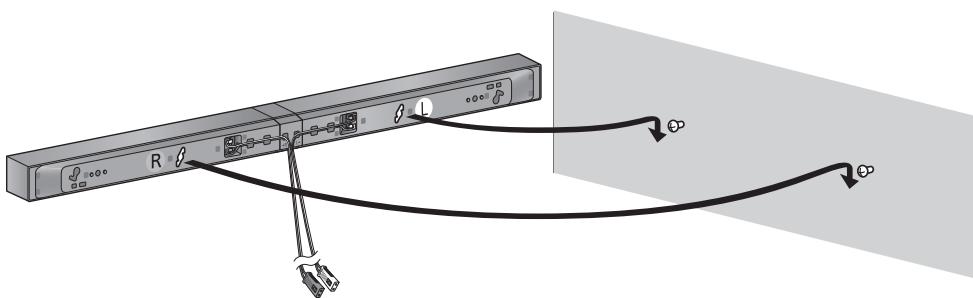

5 Przymocuj głośnik pewnie na śrubie (śrubach) w otworze (otworach).

DOBRZE		ŻLE
	Przesunąć głośnik tak, by śruba znalazła się w takim położeniu.		W takim położeniu głośnik prawdopodobnie spadnie, jeśli zostanie poruszony w lewo lub w prawo.

Umieść głośniki pionowo

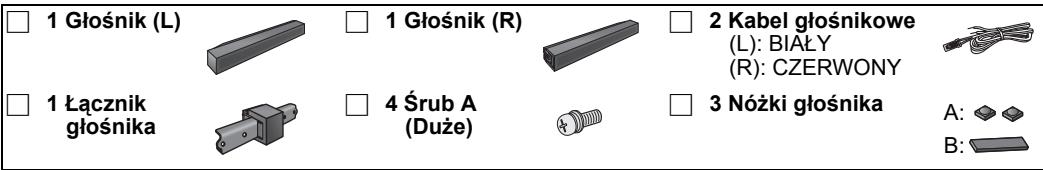

□ 1 Głośnik (L)

□ 1 Głośnik (R)

□ 2 Kabel głośnikowe (L): BIAŁY (R): CZERWONY

• Zasady bezpieczeństwa mające na celu zapobiec upadkowi głośników zostały podane na stronie 100.
• Aby uniknąć uszkodzenia lub zarysowania, w trakcie montażu należy podłożyć miękki materiał.

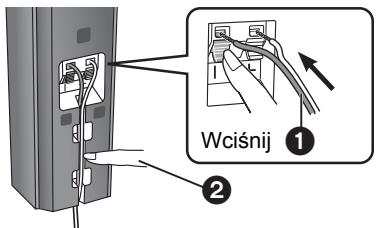

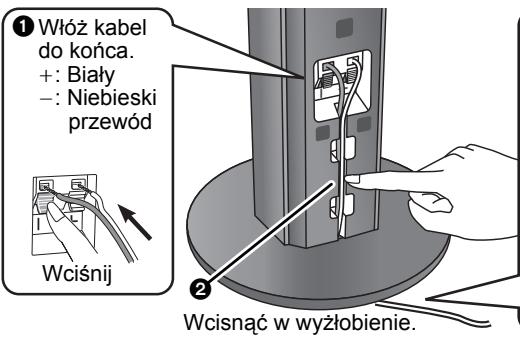

Podłącz przewody głośników.

• Wstaw przewód do oporu, uważając, by nie wstawić go poza izolację przewodu.
• Aby się upewnić, że przewód głośnika został podłączony do właściwego głośnika, dopasuj kolor złącza głośnika do koloru oznaczenia L/R na etykiecie głośnika. W ten sposób można uniknąć podłączenia przewodu głośnika do niewłaściwego głośnika.

Wciśnij ① ②

① Włóż kabel do końca.
+: Biały
—: Niebieski przewód
② Wcisnąć w wyżłobienie.

Wkręć śrubę (nie jest częścią zestawu) do ściany.

• W celu określenia położení śrub na ścianie skorzystaj z wymiarów podanych poniżej.
• Pozostaw co najmniej 20 mm nad głośnikiem oraz z każdego boku w celu zapewnienia odpowiedniej ilości miejsca do zamocowania głośnika.
• Miejsce, w którym ma być zamocowana śruba, jak również sama śruba, winny móc uttrzymać masę ponad 33 kg.
• Trzymać śruby z dala od dzieci, aby nie dopuścić do ich połknięcia.

A B C D E

A Co najmniej 30 mm
B ∅4,0 mm
© ∅7,0 mm do
∅9,4 mm
D Ściana lub filar
E 5,5 mm do 6,5 mm

F G G

F 55 mm
G 24,5 mm

Zamocuj starannie głośnik(i) na śrubach, wykorzystując otwory w głośnikach.

DOBRZE	ŻLE
Przesunąć głośnik tak, by śruba znalazła się w takim położeniu.	W takim położeniu głośnik prawdopodobnie spadnie, jeśli zostanie poruszony w lewo lub w prawo.

W przypadku montażu głośników na stoliku

Umieść głośniki na stojakach

□ 1 Głośnik (L)

□ 1 Głośnik (R)

□ 2 Kabel głośnikowe

(L): BIAŁY (R): CZERWONY

□ 1 Łącznik głośnika

□ 2 Podstawki

□ 6 Śrub A (Duże)

• Zasady bezpieczeństwa mające na celu zapobiec upadkowi głośników zostały podane na stronie 100.
• Aby uniknąć uszkodzenia lub zarysowania, w trakcie montażu należy podłożyć miękki materiał.

1 Zmontuj głośniki, wykonując kroki od 1 do 3 z punktu “Umieść głośniki poziomo” (⇒ 94).

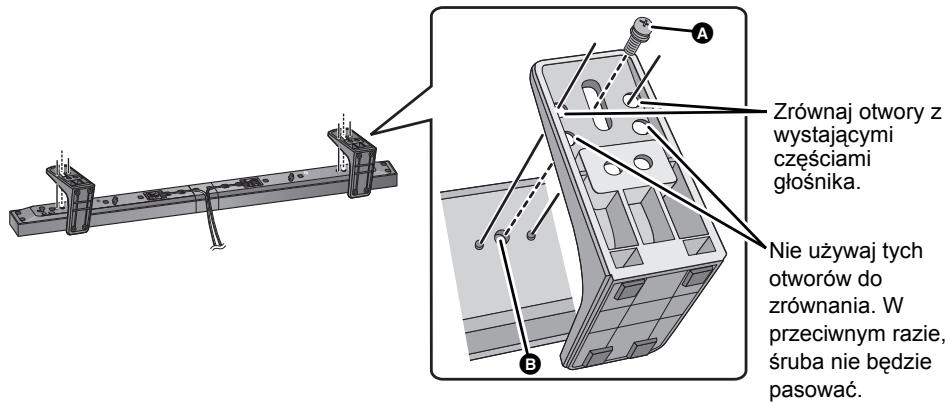

2 Zamocuj podstawki.

- Trzymać śruby z dala od dzieci, aby nie dopuścić do ich połknięcia.

Zrównaj otwory z wystającymi częściami głośnika. Nie używaj tych otworów do zrównania. W przeciwnym razie, śruba nie będzie pasować.

A Śruba A (jest częścią zestawu)
B Otwór na śruby

Umieść głośniki na nóżkach

1 Głośnik (L) 1 Głośnik (R) 2 Kabel głośnikowe (L): BIAŁY (R): CZERWONY 1 Łącznik głośnika 4 Śrub A (Duże) 3 Nożki głośnika A: B:

• Zasady bezpieczeństwa mające na celu zapobiec upadkowi głośników zostały podane na stronie 100.
• Aby uniknąć uszkodzenia lub zarysowania, w trakcie montażu należy podłożyć miękki materiał.

1 Zmontuj głośniki, wykonując kroki od 1 do 3 z punktu “Umieść głośniki poziomo” (⇒ 94).

2 Zamocuj nóżki na spodzie głośników.

- Nóżki głośnika należy trzymać z dala od dzieci, aby zapobiec ich połknięciu.

A Nóżka głośnika A (jest częścią zestawu)

- Zamocuj nóżkę głośnika A bezpośrednio pod środkiem głośnika wysokotonowego (zgodnie z ilustracją poniżej).

B Nóżka głośnika B (jest częścią zestawu)

- Zamocuj nóżkę głośnika w położeniu pokazanym na rysunku.

Umieść głośniki na podstawach

□ 1 Głośnik (L)

□ 1 Głośnik (R)

□ 2 Kabel głośnikowe

(L): BIAŁY
(R): CZERWONY

□ 2 Podstawy

□ 2 Śruby B (Mała)

• Zasady bezpieczeństwa mające na celu zapobiec upadkowi głośników zostały podane na stronie 100.
• Aby uniknąć uszkodzenia lub zarysowania, w trakcie montażu należy podłożyć miękki materiał.

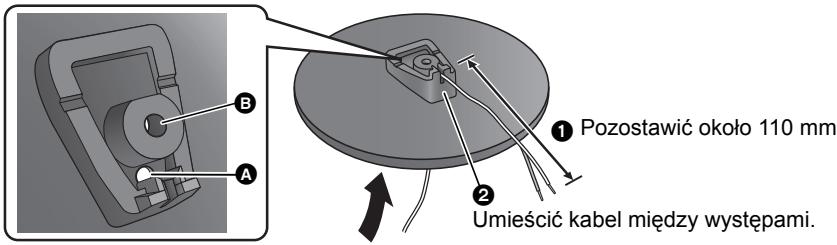

1 Przełoż przewód głośnika przez podstawę.

- Przewód głośnika należy przełożyć przez gwintowany otwór, jak pokazano na rysunku.

B A ① Pozostawić około 110 mm ② Umieścić kabel między występami.

A Otwór gwintowany

B Otwór na śruby

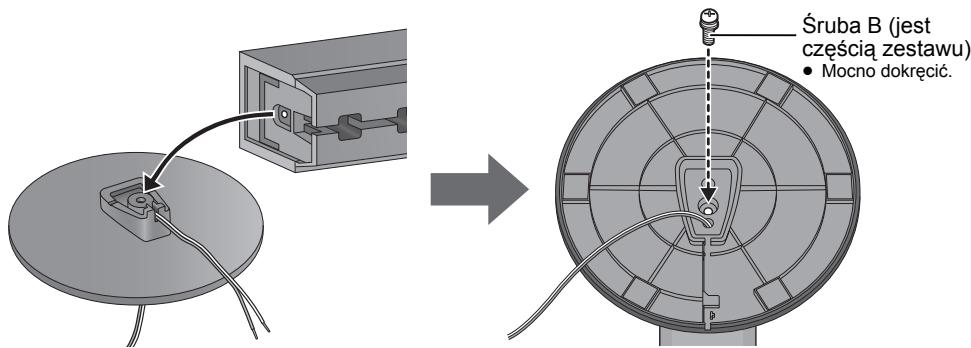

2 Zamocuj głośnik na podstawie.

• Aby się upewnić, że przewód głośnika został podłączony do właściwego głośnika, dopasuj kolor złącza głośnika do koloru oznaczenia L/R na etykiecie głośnika. W ten sposób można uniknąć podłączenia przewodu głośnika do niewłaściwego głośnika.
• Trzymać śruby z dala od dzieci, aby nie dopuścić do ich połknięcia.

Śruba B (jest częścią zestawu) • Mocno dokręcić.

(Ciąg dalszy na następnej stronie)

Podłącz przewody głośników.

- Wstaw przewód do oporu, uważając, by nie wstawić go poza izolację przewodu.

① Włóż kabel do końca. +: Biały -: Niebieski przewód Wciśnij ② Wcisnąć w wyżlobienie.

③ Pociągnij kabel prosto wzdłuż linii i wsuń go do rowka.

- Kabel musi być umieszczony pod wystającą częścią.

Tylna część podstawy

podstawy

Zabezpieczenie przed upadkiem głośników

Aby zapobiec upadkowi głośników, jako dodatkowy środek zapobiegawczy, zaleca się zamocować głośniki do ściany lub stolika przy użyciu sznurka zabezpieczającego przed upadkiem (zwanego dalej “sznurek”).

• W przypadku montażu na betonowej ścianie lub powierzchni o potencjalnie niedostatecznej wytrzymałości, zaleca się zasięgnąć porady specjalisty w zakresie prac budowlanych odnośnie do prawidłowej procedury postępowania (⇒ 95, 96). Niewłaściwe zamocowanie grozi uszkodzeniem ściany i głośników, jak również obrazeniami ciała.
• Użyj sznurka o średnicy mniejszej niż ∅2,0 mm, który ma nośność ponad 10 kg.
• Trzymać śruby z dala od dzieci, aby nie dopuścić do ich połknięcia.
• Upewnij się, że luz sznurka jest minimalny.

W przypadku montażu głośników na ścianie

Umieszczenie poziome

C B A C Głośniki montowane na ścianie (95)

Umieszczenie pionowe

C D B A C Głośniki montowane na ścianie (→ 96) A

A Sznurek (nie jest częścią zestawu)
B Wkręt z oczkiem (nie jest częścią zestawu)

© Ściana
D Telewizor

Umieszczenie poziome

Umieszczenie pionowe

A Sznurek (nie jest częścią zestawu)

B Wkręt z oczkiem (nie jest częścią zestawu)

- W zależności od położenia głośników, miejsce montażu wkrętu z oczkiem może być różne.

© Ściana

D Około 150 mm

krok 3

Połączenia

- Przed podłączeniem należy wyłączyć cały sprzęt i przeczytać odpowiednie instrukcje obsługi.

Przewód zasilania należy podłączyć po wykonaniu wszystkich połączeń.

HDMI

Połączenie HDMI obsługuje VIERA Link "HDAVI Control" (⇒ 108) w przypadku używania kompatybilnego telewizora Panasonic.

- Należy używać kabli High Speed HDMI z logo HDMI (jak pokazano na okładce). Zaleca się korzystanie z kabla HDMI marki Panasonic.

Numer zalecanej części (kabel High Speed HDMI):

RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), itp.

- Nie można stosować kabli niezgodnych z HDMI.

Kompatybilność 3D

Kompatybilne z telewizorem FULL HD 3D i odtwarzaczem Blu-ray

- Urządzenie może przekazywać sygnały 3D z odtwarzacza Blu-ray kompatybilnego z 3D do telewizora FULL HD 3D.

Podłączenie podstawowe

Upewnij się, że złącze HDMI telewizora oznaczono “HDMI (ARC)”.

Podłączenie będzie inne w przypadku złącza HDMI telewizora oznaczonego "HDMI (ARC)", a inne w przypadku złącza bez tego oznaczenia.

Oznaczenie "HDMI (ARC)": Podłączenie A

Bez oznaczenia “HDMI (ARC)”: Podłączenie B (→ 103)

■ Co to jest ARC?

ARC to skrót oznaczający Audio Return Channel (kanał zwrotny audio), znany również jako HDMI ARC. Odnosi się on do jednej z funkcji HDMI. Po podłączeniu aktywnego subwoofera do złącza z oznaczeniem "HDMI (ARC)", optyczny kabel cyfrowy audio zazwyczaj wymagany do odtwarzania dźwięku z telewizora nie jest potrzebny, a do odtwarzania obrazu i dźwięku z telewizora wystarczy podłączenie przy użyciu jednego przewodu HDMI.

Wykonaj podłączenie.

Oznaczenie "HDMI (ARC)"

Telewizor HDMI (ARC) Należy podłączyć do złącza telewizora kompatybilnego z ARC. (Patrz instrukcja obsługi telewizora.) A Aktywny subwoofer HDMI OUT TV(ARC)

A Kabel HDMI (nie jest częścią zestawu)

Telewizor HDMI IN OPTICAL OUT A B DIGITAL AUDIGEN HDMI OUT TV(ARC) OPT.AL TV Aktywny subwoofer

A Kabel HDMI (nie jest częścią zestawu)
B Cyfrowy kabel optyczny audio (nie jest częścią zestawu)

Połączenie z urządzeniami kompatybilnymi z HDMI

Można odtwarzać sygnał audio z odtwarzacza Blu-ray, odtwarzacza DVD itp. kompatybilnego z HDMI, podłączonego do tego urządzenia i przekazywać sygnał do telewizora.

- W przypadku podłączania innego urządzenia zewnętrznego, np. urządzenia STB, patrz instrukcja obsługi telewizora.

Przygotowanie

- Podłącz zestaw do telewizora. (⇒ 102, 103)

Aktywny subwoofer HDMI IN 1 IN 2 (BD/DVD) (AUX) A HDMI OUT Np. Konsola gier wideo HDMI OUT Np. Odtwarzacz płyt Blu-ray

A Kabel HDMI (nie jest częścią zestawu)

■ Przesyłanie HDMI w trybie gotowości

Nawet gdy zestaw znajduje się w trybie gotowości, sygnał audio oraz/lub wideo z urządzenia podłączonego do złączca HDMI IN 1 lub HDMI IN 2 będzie przesyłany do telewizora podłączonego do złącza HDMI OUT (Dźwięk nie będzie odtwarzany z głośników zestawu). Gdy urządzenia są podłączone do obu złączy HDMI IN 1 i HDMI IN 2, odtwarzany jest sygnał audio oraz/lub wideo z urządzenia, którego wejście zostało wybrane ostatnio.

Połączenie przewodu głośnika

Podłącz do złączy o tym samym kolorze.

A B SPEAKERS 6 Ω HAUT- PARLEURS R L Aktywny subwoofer

A CZERWONY

Głośnik przedni (kanał R)

B BIAŁY

Głośnik przedni (kanał L)

Podłączanie przewodu zasilania

- Podłącz po zakończeniu wszystkich połączeń.

AC IN~ A

A Do gniazdka elektrycznego

Aktywny subwoofer

• Aktywny subwoofer pobiera małą ilość energii elektrycznej nawet w trybie gotowości (0,1 W). W celu oszczędności energii elektrycznej wyłącz zestaw z gniazdka, gdy nie będzie używany przez dłuższy czas.
• Przewód zasilania znajdujący się w wyposażeniu służy do użycia wyłącznie z aktywnym subwooferem. Nie należy go używać do innego sprzętu. Nie należy także używać do tego zestawu przewodów od innego subwoofera.

Użytkowanie urządzenia

Przygotowanie

- Włącz telewizor.

1 2 TV INPUT SELECTOR HDMI 1/2 + SUBWOOFER - + VOL - 3 4 MUTE

Jeżeli zestaw nie działa prawidłowo, np. występują zakłócenia dźwięku, przed dalszą obsługą przywróć ustawienia fabryczne. (⇒ 110)

■ Wyciszanie dźwięku Naciśnij [MUTE].

Podczas wyciszenia wskaźniki formatu dźwięku migają jednocześnie.

• Aby anulować, ponownie naciśnij przycisk lub zmień poziom głośności.
• Funkcja wyciszenia zostanie wyłączona po wyłączeniu urządzenia.

1 Naciśnij [💡], aby włączyć urządzenie.

2 Naciśnij [TV] lub [HDMI 1/2], aby wybrać źródło sygnału. (⇒ 90)

- W przypadku wybrania [HDMI 1/2], należy wybrać tryb wejścia telewizora dla tego zestawu i rozpocząć odtwarzanie.

3 Naciśnij [+ VOL –], aby wyregulować głośność głośników.

- Zakres głośności: od 1 do 100*

4 Naciśnij [+ SUBWOOFER –], aby wyregulować poziom subwoofera (tony niskie).

- Poziomy subwoofera: od 1 do 4 ^*

※ Wskaźniki formatu dźwięku migają od lewej do prawej (+) lub od prawej do lewej (−) podczas regulacji głośności głośników lub poziomu subwoofera. Wskaźniki nie będą migały po osiągnięciu pozycji maksymalnej lub minimalnej.

Wskaźnik formatu dźwięku

• Jeśli słychać dźwięk z głośników telewizora, ścisz telewizor do minimum.
• Maksymalne poziomy głośności telewizora i urządzenia mogą być różne.
• Gdy urządzenie zostanie wyłączone przy poziomie głośności ustawionym w górnej połowie (powyżej 50), urządzenie automatycznie obniży głośność do punktu środkowego (50) podczas włączania urządzenia. (Zob. strona 109, aby wyłączyć tę funkcję.)
• Głośność może być wyświetlana na ekranie telewizora, jeżeli aktywny subwoofer jest podłączony do telewizora Panasonic umożliwiającego wyświetlanie ustawienia głośności zestawu.

Dźwięk 3D

Opisany zestaw kina domowego zapewnia wrażenie doskonałego dopasowania dźwięku i obrazu. Domyślnie, efekt dźwięku 3D zostanie zastosowany do wszystkich źródeł dźwięku wielokanałowego.

np. Obraz dźwięku 3D

Dźwięk 3D
Dolby Virtual Speaker	Można odtwarzać dźwięk z efektem przestrzennym zbliżonym do 5.1-kanałowego.
Efekt dźwięku 3D	Oprócz efektu Dolby Virtual Speaker, firma Panasonic dodała swoją własną technologię kontroli pola akustycznego, aby rozszerzyć je we wszystkich kierunkach. Uzyskany dźwięk charakteryzuje się głębią i mocą bardziej odpowiadającymi obrazom 3D.
Tryb wyrażnych dialogów	Komentarze sportowe i dialogi w serialach telewizyjnych słychać, jakby dźwięk wychodził z telewizora, co zapewnia wrażenie jedności dźwięku i obrazu. Ponadto, dialogi zostają wzmocnione na tle innych dźwięków podczas odtwarzania z normalnym poziomem głośności oraz w razie wyciszenia podczas oglądania telewizji w nocy.

Efekty Dolby Virtual Speaker oraz efekt dźwięku 3D można włączyć i wyłączyć poprzez zmianę ustawień trybu wyprowadzania dźwięku.

Tryby wyprowadzania dźwięku

Domyślnie, efekt Dolby Virtual Speaker oraz efekt dźwięku 3D zostanie zastosowany do wszystkich źródeł dźwięku wielokanałowego, takich jak odtwarzacz płyt Blu-ray czy odtwarzacz DVD itp. Zmiana ustawienia trybu wyprowadzania dźwięku umożliwia zastosowanie efektu Dolby Virtual Speaker oraz efektu dźwięku 3D do źródeł dźwięku dwukanałowego, takich jak telewizor.

Tryb wyprowadzania dźwięku	Efekt Dolby Virtual Speaker i dźwięku 3D
Tryb wielokanałowy	Efekty są stosowane dla wszystkich źródeł dźwięku.
	Efekty są stosowane dla źródeł dźwięku wielokanałowego.Efekty nie są stosowane dla źródeł dźwięku dwukanałowego.
Tryb dwukanałowy	Efekty nie są stosowane dla żadnych źródeł dźwięku.

※1 W zależności od źródła dźwięku, ustawienia efektu Dolby Virtual Speaker oraz efektu dźwięku 3D są regulowane automatycznie.
※2 Wskaźnik zaświeci się, gdy źródłem dźwięku jest dźwięk wielokanałowy.

Zmiana trybu wyprowadzania dźwięku

1 Naciśnij i przytrzymaj [MUTE] przez ponad 2 sekundy.

- Wskaźnik aktualnego ustawienia miga przez 10 sekund.

2 Gdy wskaźnik miga, naciśnij [MUTE] ponownie, aby zmienić ustawienie.

- Ustawienie zostaje zmienione po każdym naciśnięciu [MUTE].

W przypadku korzystania z optycznego cyfrowego kabla audio, efekt Dolby Virtual Speaker oraz efekt dźwięku 3D zostaną automatycznie wyłączone, jeśli częstotliwość próbkowania sygnału audio jest większa niż 48 kHz.

Powiązane funkcje odbiornika TV

(VIERA Link "HDAVI Control™")

Co to jest VIERA Link "HDAVI Control"?

VIERA Link “HDAVI Control” to wygodna funkcja oferująca połączone operacje tego urządzenia i telewizora marki Panasonic (VIERA) pod “HDAVI Control”.

Można korzystać z tej funkcji, podłączając urządzenie przy użyciu kabla HDMI.

Szczegółowe informacje dotyczące obsługi znajdują się w instrukcji obsługi podłączonego urządzenia.

Przygotowanie

① Upewnij się, że połączenie HDMI zostało poprawnie wykonane. (⇒ 102 do 104)
② Ustaw operacje “HDAVI Control” w podłączonym urządzeniu (np. telewizorze).
③ W celu zapewnienia optymalnego działania funkcji “HDAVI Control” zmień poniższe ustawienia w podłączonym telewizorze ^*1 .
- Jako domyślne ustawienie głośników wybierz to urządzenie. ^2
- Jako wybrane ustawienie głośników wybierz to urządzenie.
④ Włącz wszystkie urządzenia kompatybilne z "HDAVI Control" i wybierz wejście tego zestawu w telewizorze, aby zapewnić poprawne działanie funkcji "HDAVI Control".
⑤ Jeśli urządzenie jest podłączone do złącza HDMI IN, uruchom odtwarzanie, aby sprawdzić, czy obraz jest wyświetlany poprawnie na ekranie telewizora.

Po zmianie połączenia lub ustawień, wykonaj ponownie powyższą procedurę.

※1 Dostępność i funkcja ustawień może się różnić w zależności od telewizora. Szczegółowe informacje znajdują się w instrukcji obsługi telewizora.
※2 Jeżeli domyślne ustawienie głośników w telewizorze jest elementem pozycji ustawień VIERA Link, wybranie tego urządzenia jako domyślnego głośnika spowoduje automatyczną zmianę wybranych głośników na to urządzenie.

• VIERA Link “HDAVI Control” jest unikalną funkcją, opartą na funkcjach sterowania HDMI, standardu branżowego znanego jako HDMI CEC (Consumer Electronics Control), opracowaną i dodaną przez Panasonic. W związku z tym, nie ma gwarancji jej współpracy ze sprzętem innych producentów obsługującym HDMI CEC.
• To urządzenie obsługuje funkcję "HDAVI Control 5". "HDAVI Control 5" jest najnowszym standardem (aktualnym na grudzień 2010 r.) dla urządzeń firmy Panasonic zgodnych z HDAVI Control. Ten standard jest kompatybilny z konwencjonalnymi urządzeniami HDAVI firmy Panasonic.
• Informacje dotyczące obsługi VIERA Link znajdują się w instrukcjach obsługi poszczególnych urządzeń.

Możliwości oferowane przez funkcje VIERA Link "HDAVI Control"

Aby się upewnić, że dźwięk jest emitowany z głośników zestawu, wybierz głośnik kina domowego z menu głośników w menu VIERA Link za pomocą pilota telewizora w celu włączenia zestawu. Dostępność i funkcja ustawień może się różnić w zależności od telewizora. Szczegółowe informacje znajdują się w instrukcji obsługi telewizora.

■ Sterowanie głośnikiem

Można wybrać, czy dźwięk jest odtwarzany z urządzenia, czy głośników telewizora, korzystając z ustawień w menu TV.

Kino domowe

Zestaw jest włączony.

• Gdy niniejszy zestaw jest w trybie gotowości, przełączenie głośników telewizora na głośniki zestawu w menu VIERA Link spowoduje włączenie tego zestawu i wybranie telewizora jako źródła.
• Można regulować głośność zestawu przy użyciu przycisku głośności i wyciszenia na pilocie telewizora.
• Wyłączenie urządzenia powoduje automatyczne włączenie głośników telewizora.
• Dźwięk będzie automatycznie emitowany przez zestaw, jeśli telewizor jest zgodny z technologią VIERA Link "HDAVI Control 4" lub nowszą.

TV

Głośniki telewizora są włączone.

- Głośność urządzenia jest ustawiona na minimum.

■ Automatyczne przełączanie wejścia

Wykonanie poniższych operacji spowoduje automatyczną zmianę wejścia w zestawie na odpowiednie źródło.

– Rozpoczęcie odtwarzania w podłączonym urządzeniu HDMI. ^3

—Zmiana wejścia lub kanału w telewizorze.

※3 Jeżeli dla wyjścia głośników w telewizorze wybrano ten zestaw, telewizor i zestaw włączą się automatycznie (Wspólne włączanie zasilania).

■ Wspólne wyłączanie zasilania

Wyłączenie telewizora powoduje również automatyczne wyłączenie zestawu.

■ Automatyczna synchronizacja

(HDAVI Control 3 lub nowszą)

Brak synchronizacji między dźwiękiem i obrazem jest regulowany automatycznie, przez dodanie czasu opóźnienia odtwarzania dźwięku, w celu zapewnienia prawidłowego odtwarzania podkładu dźwiękowego.

Informacje na temat opóźnienia są ustawiane automatycznie, jeżeli telewizor jest kompatybilny z VIERA Link "HDAVI Control 3" lub nowszą i funkcja VIERA Link jest ustawiona na Włącz. Jeżeli nie można wyszukać informacji na temat opóźnienia, opóźnienie dźwięku jest ustawiane na 40 ms.

Czynności zaawansowane

Poniższe ustawienia nie są wykorzystywane w przypadku normalnych warunków użytkowania zestawu.

■ Zmiana ustawienia dźwięku dwujęzycznego

Zmień ustawienie dźwięku dwujęzycznego z głównego na poboczny.

① Sprawdź, czy cyfrowe wyjście audio w podłączonym telewizorze lub odtwarzaczu itp. jest ustawione na “Bitstream”.
② Naciśnij i przytrzymaj [HDMI 1/2] przez ponad 2 sekundy.
③ Gdy wskaźnik aktualnego stanu miga, naciśnij [HDMI 1/2], aby zmienić ustawienie.

A : Główny

B : Poboczny

A, B : Główny i poboczny

• Ustawienie to zostaje zastosowane wyłącznie, gdy źródło dźwięku zawiera dźwięk dwujęzyczny.
• Ustawienie zostanie zachowane do kolejnej zmiany.
• To samo ustawienie zostaje zastosowane dla źródeł dźwięku [TV] i [HDMI 1/2].

■ Kod pilota

Gdy inne urządzenia firmy Panasonic reagują na sygnały z pilota tego zestawu, zmień kod pilota w aktywnym subwooferze i w pilocie.

Przygotowanie

• Wyłącz wszystkie inne urządzenia firmy Panasonic.
• Włącz to urządzenie.

Zmiana kodu pilota na kod 2:

① Nakieruj pilota na czujnik zdalnego sterowania urządzenia.
② Naciśnij i przytrzymaj przycisk [MUTE] oraz [HDMI 1/2] na pilocie przez ponad 4 sekund.
- Wszystkie wskaźniki będą migały przez 10 sekund podczas zmiany kodu zestawu.

TV 1- HDMI-2 D/D DTS PCM

- Ustawienie zostanie zachowane do kolejnej zmiany.

• Jeżeli urządzenie nie działa po zmianie kodu, powtórz kroki ① i ②.
• Aby zmienić zdalne sterowanie na kod 1, powtórz powyższe kroki, zastępując [HDMI 1/2] przez [TV].

■ Wyłączanie efektu dźwięku 3D i trybu wyrażnych dialogów

W zależności od preferencji, zestaw umożliwia korzystanie z samego efektu Dolby Virtual Speaker i wyłączenie efektu dźwięku 3D oraz efektu wyrażnych dialogów.

① Naciśnij i przytrzymaj [TV] przez ponad 2 sekundy.
- Wskaźnik aktualnego ustawienia miga przez 10 sekund.

Tylko efekt Dolby Virtual Speaker jest włączony.

Efekt dźwięku 3D i tryb wyrażnych dialogów są również włączone.

② Gdy wskaźnik miga, naciśnij [TV], aby zmienić ustawienie.

• Ustawienie zostaje zmienione po każdym naciśnięciu [TV].
• Ustawienie zostanie wyzerowane do włączonego po wyłączeniu zestawu.

■ Wyłączanie VIERA Link "HDAVI Control"

Na przykład, jeśli urządzenia zgodne z "HDAVI Control" nie współpracują poprawnie z zestawem, w takim wypadku istnieje możliwość wyłączenia tej funkcji w następujący sposób:

- Po ustawieniu VIERA Link na wyłącz funkcja ARC nie jest dostępna. Upewnij się, że do podłączenia używasz optycznego kabla dźwięku cyfrowego. (⇒ 103)

① Naciśnij przycisk [MUTE] na pilocie oraz przycisk [— VOL] na aktywnym subwooferze i przytrzymaj przez ponad 2 sekundy.
② Po zmianie ustawienia, wyłącz wszystkie podłączone urządzenia, a następnie włącz je z powrotem.

■ Redukcja efektu wyraźnych dialogów

Jeśli dialogi brzmią nienaturalnie przy niskiej głośności, efekt wzmocnienia dialogów można zredukować w następujący sposób:

Naciśnij przycisk [TV] na pilocie oraz przycisk [— VOL] na aktywnym subwooferze i przytrzymaj przez ponad 2 sekundy.

■ Wyłączenie ograniczenia głośności

Jeśli obniżona głośność po każdym uruchomieniu zestawu zakłóca przyjemność oglądania, wyłącz tę funkcję w następujący sposób:

Naciśnij przycisk [MUTE] na pilocie oraz przycisk [VOL +] na aktywnym subwooferze i przytrzymaj przez ponad 2 sekundy.

Ustawienia VIERA Link “HDAVI Control”, efektu wyraźnych dialogów oraz ograniczenia głośności pozostają niezmienione nawet w przypadku przełączenia zestawu w tryb gotowości. Ponowne włączenie powyższych 3 funkcji wymaga przywrócenia ustawień domyślnych zestawu. (⇒ 110)

- Wszystkie wskaźniki migną raz po zmianie ustawienia.

Rozwiązywanie problemów

Zanim zwrócisz się do serwisu, wykonaj następujące sprawdziany. Jeżeli masz wątpliwości co do niektórych punktów sprawdzianów, lub jeśli podane w poniższym przewodniku środki nie rozwiązują problemu, skonsultuj się ze swoim dealerem.

Przywrócenie wartości domyślnych.

Gdy zestaw jest włączony, naciśnij [⏻/l] na aktywnym subwooferze i przytrzymaj przez ponad 4 sekund.

(W momencie zresetowania aktywnego subwoofera wszystkie wskaźniki zamigają dwukrotnie.)

Jeżeli zestaw nie działa prawidłowo, problem może rozwiązać przywrócenie ustawień fabrycznych.

- Po przywróceniu ustawień fabrycznych zestawu, kod pilota zostanie przywrócony do "1". Aby zmienić kod pilota, patrz strona 109.

Ogólne działanie

Nie ma zasilania.

• Dokładnie podłącz kabel sieciowy. (⇒ 105)
• Po włączeniu urządzenia, jeżeli wskaźniki migają a urządzenie się natychmiast wyłącza, odłącz kabel sieciowy i skonsultuj się z dealerem.

Pilot nie działa prawidłowo.

• Bateria jest wyczerpana. Wymień baterię na nową. (⇒ 91)
• Możliwe, że folia zabezpieczająca nie została zdjęta. Zdejmij folię zabezpieczającą. (⇒ 91)
• Może być konieczne ponowne ustawienie kodu na pilocie po wymianie baterii. (⇒ 109)
• Korzystaj z pilota w odpowiednim zasięgu działania. (⇒ 93)

Miga wskaźnik "TV", ale nie ma dźwięku.

Odłącz przewód zasilania i skontaktuj się ze sprzedawcą. Jeżeli migają inne wskaźniki, przekaż taką informację sprzedawcy.

Zasilanie zestawu zostaje wyłączone, gdy w sterowaniu głośnikami wybrano głośniki telewizora.

Jest to normalna funkcja w przypadku korzystania z VIERA Link (HDAVI Control 4 lub w nowszej wersji). Więcej informacji znajduje się w instrukcji obsługi telewizora, a dokładnie w rozdziale poświęconym funkcji oszczędzania energii. (⇒ 108)

HDMI

Urządzenie nie działa prawidłowo.

W przypadku podłączenia kabla HDMI do niewłaściwego złącza (HDMI IN lub HDMI OUT), urządzenie nie będzie działać prawidłowo. Wyłącz urządzenie i odłącz przewód zasilania, a następnie ponownie podłącz kabel (lub kable) HDMI. (⇒ 102 do 104)

Operacje powiązane z VIERA Link nie działają prawidłowo.

• Sprawdź ustawienie funkcji VIERA Link w podłączonych urządzeniach.
• Czy ustawienia VIERA Link są wyłączone? (⇒ 109)
• Po zmianie połączeń HDMI, awarii zasilania lub odłączeniu przewodu zasilania, operacje VIERA Link mogą nie działać prawidłowo.

– Włącz wszystkie urządzenia podłączone do telewizora za pośrednictwem kabla HDMI, a następnie włącz telewizor.

– Wyłącz ustawienia VIERA Link i włącz ponownie. Szczegółowe informacje znajdują się w instrukcji obsługi telewizora.

– Po połączeniu urządzenia i telewizora za pomocą kabla HDMI, włącz telewizor, a następnie odłącz przewód zasilania urządzenia i podłącz go ponownie.

Podczas odsłuchiwania dźwięku za pośrednictwem połączenia HDMI, nie będzie słychać kilku pierwszych sekund utworu.

Taki problem może wystąpić podczas odtwarzania rozdziałów DVD-Video. Zmień ustawienie cyfrowego wyjścia audio na podłączonym urządzeniu z "Bitstream" na "PCM".

Podczas obsługi urządzenia kompatybilnego z HDMI innej marki niniejszy zestaw reaguje w niepożądany sposób.

Polecenia HDAVI Control mogą używać innego sygnału, w zależności od marki urządzenia. W takim przypadku, wyłącz VIERA Link (⇒ 109).

Brak dźwięku (lub obrazu).

• Wyłącz wyciszenie. (⇒ 106)
• Sprawdź połączenia z innymi urządzeniami. (⇒ 102 do 104)
• Upewnij się, że otrzymywany sygnał audio jest kompatybilny z urządzeniem. (⇒ 90)
• Wyłącz urządzenie i włącz je ponownie.

- Jeżeli zestaw podłączono do telewizora wyłącznie za pomocą kabla HDMI, upewnij się, że złącze HDMI telewizora ma oznaczenie "HDMI (ARC)". W przeciwnym razie, podłącz za pomocą optycznego kabla dźwięku cyfrowego. (⇒ 102, 103)

- Jeśli zestaw jest podłączony do telewizora Panasonic i zostanie włączony za pomocą przycisku na aktywnym subwooferze lub pilocie, dźwięk może nie być emitowany przez głośniki zestawu. W takim przypadku, włącz zestaw za pomocą pilota telewizora. (⇒ 108)

- Jeśli połączenia są prawidłowe, być może problem leży w kablach. Podłącz zestaw przy użyciu innych kabli.

- Sprawdź ustawienie wyjścia audio w podłączonym urządzeniu.

- Jeżeli miga wskaźnik HDMI 2 i nie ma dźwięku, wykonaj następujące działania.

① Wyłącz urządzenie i włącz je ponownie.
② Wyłącz urządzenie, odłącz kabel HDMI, a następnie podłącz kabel HDMI i włącz urządzenie.

Nie można zmienić dźwięku dwujęzycznego z głównego na poboczny.

Jeżeli dźwięk odbierany z podłączonego urządzenia nie jest dźwiękiem “Dolby Dual Mono” lub ustawienie wyprowadzania jest inne niż “Bitstream”, nie można zmienić ustawienia za pośrednictwem zestawu. Zmień ustawienie w podłączonym urządzeniu.

Głośność zostanie obniżona przy włączeniu urządzenia.

Gdy urządzenie zostanie wyłączone przy poziomie głośności ustawionym w górnej połowie (powyżej 50), urządzenie automatycznie obniży głośność do punktu środkowego (50) podczas włączania urządzenia. (⇒ 109)

Dialogi są zbyt głośne lub dźwięk brzmi nienaturalnie.

To urządzenie ma funkcję wzmocnienia dialogów przy niskim poziomie głośności. (⇒ 109)

Brak dźwięku.

Zasilanie zestawu zostaje automatycznie wyłączone.

(W razie wykrycia błędu, następuje uaktywnienie zabezpieczenia i urządzenie automatycznie przechodzi w tryb gotowości.)

• Wystąpił problem ze wzmacniaczem.
• Czy poziom głośności jest wyjątkowo wysoki? Jeżeli tak, to obniż głośność.
• Czy urządzenie znajduje się w wyjątkowo ciepłym miejscu?
  Jeżeli tak, to przenieś urządzenie w chłodniejsze miejsce, odczekaj kilka chwil i spróbuj ponownie włączyć urządzenie.

Jeśli problem nie zniknie, sprawdź, czy wskaźniki TV i HDMI 2 migają, wyłącz zestaw, odlącz przewód zasilający i skontaktuj się ze sprzedawcą. Przekaż sprzedawcy informację, które wskaźniki migały.

Wskaźniki

Miganie wskaźników informuje o stanie zestawu. Układy wskaźników przedstawione na ilustracji poniżej zapalają się podczas normalnej obsługi zestawu. Takie wskazania nie informują o wystąpieniu problemu. Jeśli wskaźniki zapalą się w układzie innym niż przedstawiony na ilustracji poniżej, zapoznaj się z zawartością rozdziału “Rozwiązywanie problemów” (⇒ 110).

Wskaźnik

Wskaźniki migają od lewej do prawej (+) lub od prawej do lewej (−).

- Podczas regulacji głośności głośników lub poziomu subwoofera (⇒ 106)

Wskaźniki migają jednocześnie.

- Gdy włączona jest funkcja wyciszenia dźwięku "MUTE" (⇒ 106)

Wskaźnik miga przez 10 sekund.

• Wybrane ustawienie trybu wyprowadzania audio to tryb wielokanałowy (⇒ 107)
• Efekt dźwięku 3D i tryb wyrażnych dialogów są włączone (⇒ 109)
• Wybrane ustawienie dla dźwięku dwujęzycznego to główny (⇒ 109)

Wskaźnik miga przez 10 sekund.

- Wybrane ustawienie trybu wyprowadzania dźwięku to tryb auto (⇒ 107)

Wskaźnik miga przez 10 sekund.

• Wybrane ustawienie trybu wyprowadzania dźwięku to tryb dwukanałowy (⇒ 107)
• Efekt Dolby Virtual Speaker jest włączony (⇒ 109)
• Wybrane ustawienie dźwięku dwujęzycznego to poboczny (⇒ 109)

Wskaźnik miga przez 10 sekund.

- Wybrane ustawienie dla dźwięku dwujęzycznego to główny i poboczny (⇒ 109)

Wskaźniki migają przez 10 sekund.

- Zmiana kodu pilota (⇒ 109)

Wskaźniki migną raz.

- Zmiana ustawienia (Wyłączanie VIERA Link “HDAVI Control”, Redukcja efektu wyraźnych dialogów oraz Wyłączenie ograniczenia głośności) (⇒ 109)

Specifikacje

SEKCJA

WZMACNIACZA

Moc wyjściowa RMS

10 % całkowitego zniekształcenia harmonicznego

Kan. Subwoofera

120 W na każdy kanał (100 Hz, 3 Ω)

Przedni Kan. (L, R Kan.)

60 W na każdy kanał (1 kHz, 6 Ω)

Ogólna moc RMS trybu Dolby Digital 240 W

SEKCJA ZŁĄCZ

HDMI

To urządzenie obsługuje funkcję "HDAVI Control 5".

Wejście HDMI AV (HDMI 1, HDMI 2) 2

Złącze wejścia Typ A (19 pin)

Wyjście HDMI AV (Do telewizora (ARC)) 1

Złącze wyjścia Typ A (19 pin)

Cyfrowe Wejście Audio

Złącze optyczne (Telewizor) 1

Częstotliwość próbkowania

88,2 kHz, 96 kHz (tylko wejście optyczne (telewizor), LPCM)

Format dźwięku LPCM, Dolby Digital, DTS

Wyjście głośnika

(Przednie L, R) 2

SEKCJA GŁOŚNIKA NISKOTONOWEGO

1 drożny, 1 system głośnika (Typu bass reflex)

Niskotonowy 16 cm Typ stożkowy×1

OGÓLNE INFORMACJE

DOTYCZACE

URZĄDZENIA GŁÓWNEGO

Pobierana moc 52 W

W trybie gotowości 0,1 W

Zasilanie

AC 220 V do 240 V, 50 Hz

Wymiary (Szer.×Wys.×Głęb.)

Zakres temperatur działania

0 °C do 40 °C

Zakres wilgotności działania

20 % do 80 % RH (bez skropliny)

SEKCJA GŁOŚNIKÓW PRZEDNICH

2 drożny, 2 system głośnika (Typu bass reflex)

Niskotonowy 3,5 cm×10 cm Typ stożkowy×1

Wysokotonowy 2,5 cm Typ kopułowy×1

OGÓLNE INFORMACJE DOTYCZĄCE GŁOŚNIKÓW

Umieszczenie poziome na stojakach

Wymiary (Szer.×Wys.×Głęb.)

800 mm×89 mm×75 mm

Masa 1,4 kg

Umieszczenie poziome na nóżkach głośników

Wymiary (Szer.×Wys.×Głęb.)

800 mm×51 mm×58 mm

Masa 1,36 kg

Umieszczenie poziome (montaż na ścianie)

Wymiary (Szer.×Wys.×Głęb.)

800 mm×Około 49 mm×58 mm

Masa 1,36 kg

Umieszczenie pionowe na podstawkach

Wymiary (Szer.×Wys.×Głęb.)

Umieszczenie pionowe (montaż na ścianie)

Wymiary (Szer.×Wys.×Głęb.)

Około 49 mm×380 mm×58 mm

Masa 0,59 kg

1 Dane techniczne mogą podlegać zmianom bez uprzedzenia.
2 Masa i wymiary są przybliżone.
3 Całkowite zniekształcenie harmoniczne mierzone jest przez cyfrowy analizator widma.
4 Całkowite zakłócenia harmoniczne są mierzone przy użyciu filtru AES17.

Vážený zákazníku
