BEDIENUNGSANLEITUNG SC-HTB15EG PANASONIC

Heimkino-Audiosystem

Système home cinéma

Sistema audio Home Theater

Wir möchten Ihnen für den Kauf dieses Produkts danken.

Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

Lesen Sie vor dem Anschließen, dem Betrieb oder dem Einstellen dieses Erzeugnisses die Bedienungsanleitung vollständig durch.

Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Vorsichtsmaßnahmen

WARNUNG

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
  – Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
  – Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
  — Ausschliesslich das empfohlene Zubehör verwenden.
  — Entfernen Sie die Abdeckungen nicht.
  – Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
  – Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht.
  – Fügen Sie den Netzstecker vollständig in die Steckdose ein.
  – Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
  — Fassen Sie den Stecker nicht mit nassen Händen an.
  – Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
• Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

- Installieren Sie dieses Gerät so, dass das Netzkabel sofort aus der Steckdose gezogen werden kann, wenn Störungen auftreten.

Knopfzelle (Lithium-Batterie)

• Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60 °C erhitzen oder in ein Feuer werfen.
• Die Knopfzelle stets außerhalb der Reichweite von Kleinkindern aufbewahren. Die Knopfzelle auf keinen Fall in den Mund nehmen. Falls sie verschluckt wird, unverzüglich ärztliche Behandlung aufsuchen.

ACHTUNG

Gerät

- Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.

- Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.

- Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt.

Aufstellung

• Stellen Sie dieses Gerät auf eine ebene Oberfläche.
• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.
  – Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
  – Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

Knopfzelle (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.
• Mit richtiger Ausrichtung der Pole einlegen.
• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.
• Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf.
• Niemals starker Hitze oder offenem Feuer aussetzen.
• Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Cd

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Lizenzen

Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Hergestellt mit Lizenz unter US-Patent Nos: 5,956,674; 5,974,380; 6,487,535 & weitere amerikanische sowie weltweite Patente ergangen & schwebend. DTS, das Symbol, & DTS sowie das Symbol zusammen sind eingetragene Warenzeichen & DTS Digital Surround sowie die DTS-Logos sind Warenzeichen der DTS, Inc. Das Produkt enthält Software.

© DTS, Inc. Alle Rechte vorbehalten.

HDMI, das HDMI-Logo und "High-Definition Multimedia Interface" sind Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.

HDAVI Control™ ist ein Markenzeichen von Panasonic Corporation.

Inhaltsverzeichnis

Vorsichtsmaßnahmen 2

Lizenzen 3

Vor dem Gebrauch

Zubehör 5

Pflege des Geräts 5

Anordnung der Bedienelemente 6

Aktiver Subwoofer 6

Fernbedienung ....7

Inbetriebnahme

Schritt 1 Auswahl der Anordnung 8

Lautsprechersystem 9

Aktiver Subwoofer 9

Schritt 2 Zusammenbau der Lautsprecher .... 10

Beim Anbringen der Lautsprecher an einer Wand 10

Beim Aufstellen der Lautsprecher auf einem Tisch 13

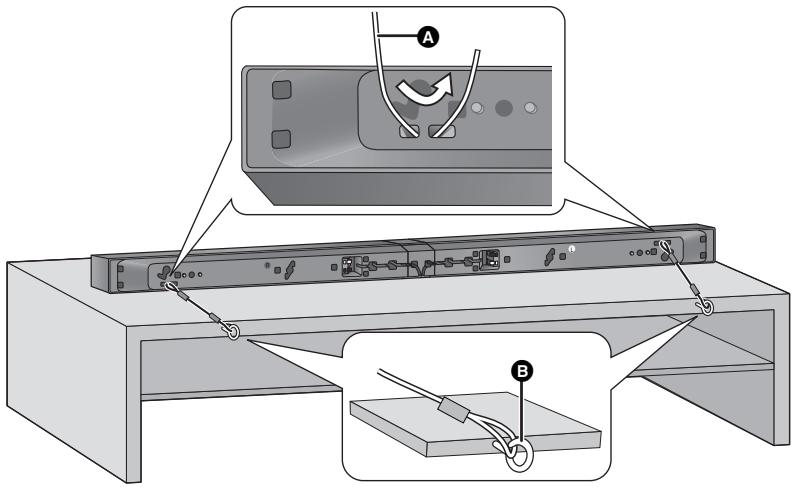

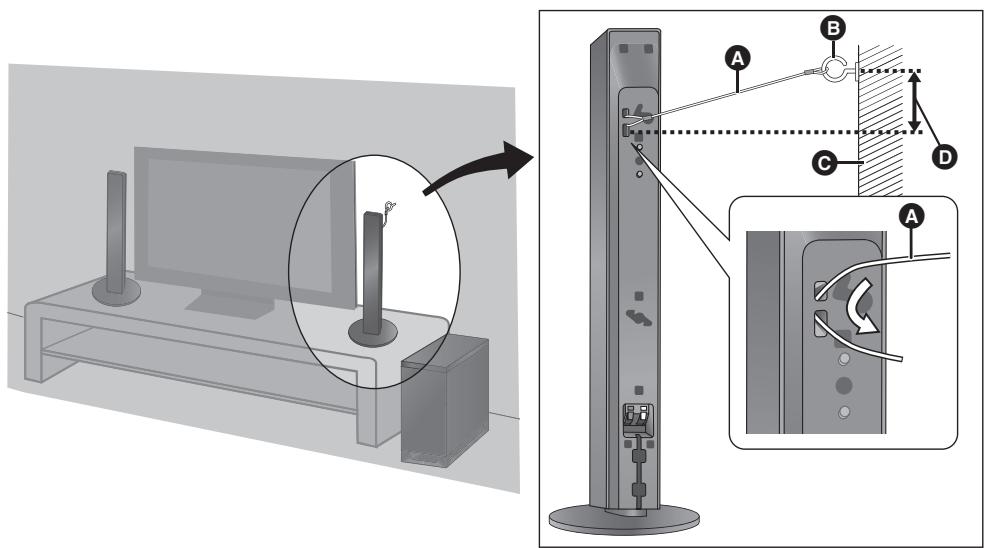

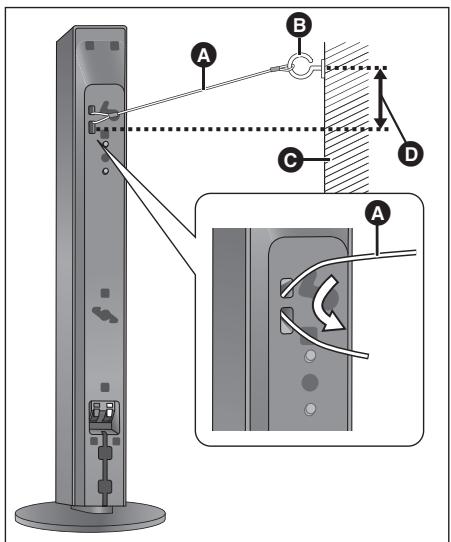

Maßnahmen, um ein Umfallen des Lautsprechers zu vermeiden 16

Standard-Anschluss 18

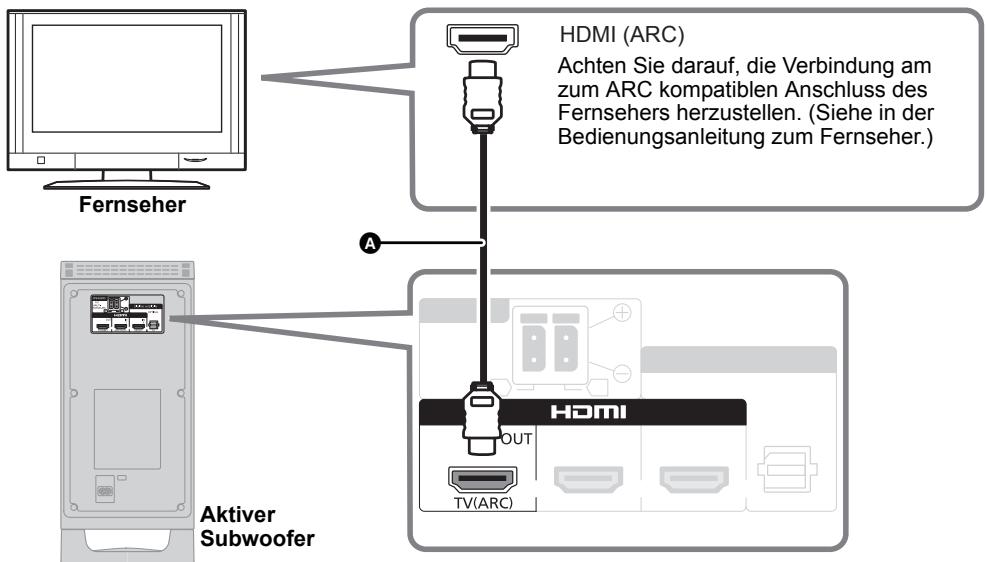

Anschluss an zu HDMI kompatible Geräte 20

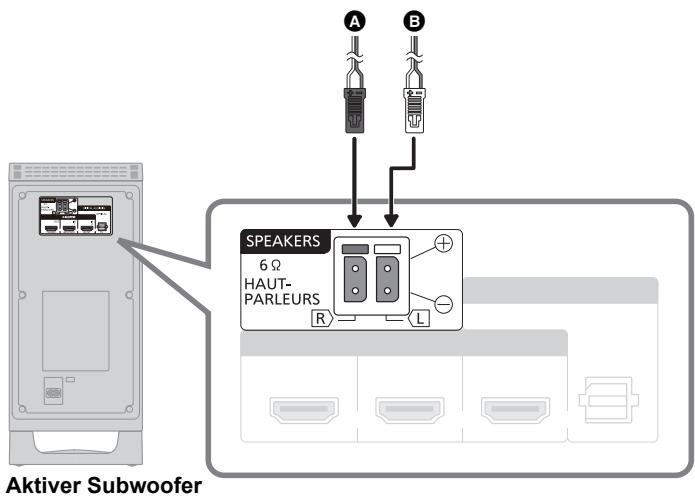

Anschluss des Lautsprecherkabels 21

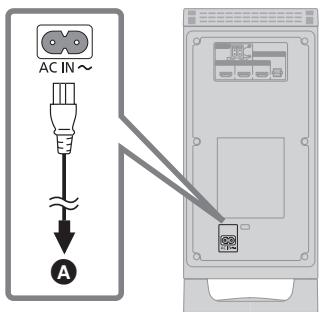

Netzkabelanschluss 21

Vorgänge

Gebrauch des Geräts 22

3D-Ton 23

Tonausgabearten 23

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI Control™") ..... 24

Weitere Vorgänge 25

Referenz

Fehlerbeseitigung 26

Aufleuchten der Anzeigen 28

Technische Daten 29

• Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden.
• Die Arbeitsgänge in dieser Anleitung werden hauptsächlich für die Fernbedienung beschrieben, jedoch können Sie sie auch am aktiven Subwoofer ausführen, wenn die Bedienelemente die gleichen sind.

Anlage	SC-HTB15
Aktiver Subwoofer (Hauptgerät)	SU-HTB15
Lautsprechersystem	SB-HTB15

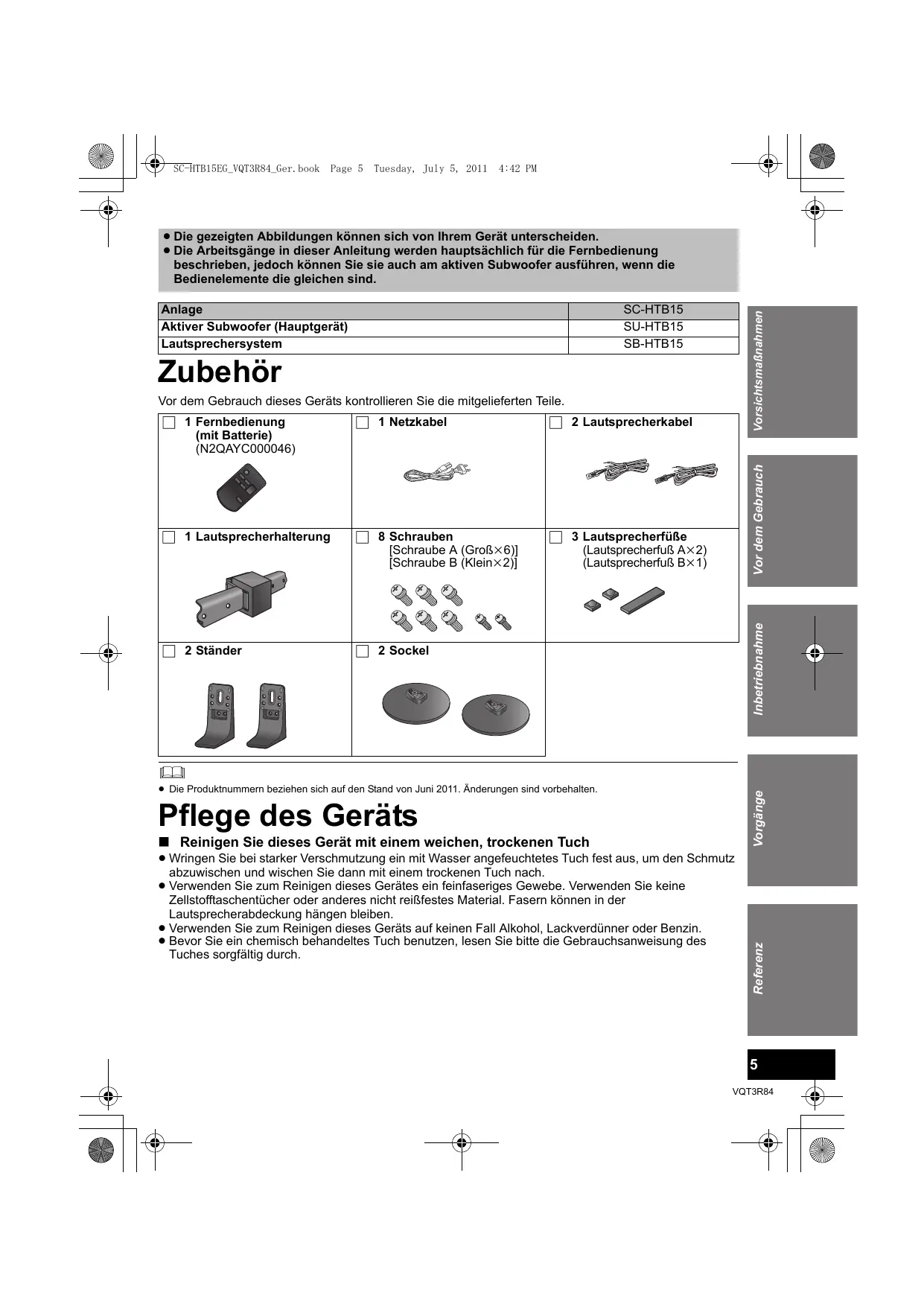

Zubehör

Vor dem Gebrauch dieses Geräts kontrollieren Sie die mitgelieferten Teile.

□ 1 Fernbedienung (mit Batterie) (N2QAYC000046)	□ 1 Netzkabel	□ 2 Lautsprecherkabel
□ 1 Lautsprecherhalterung	□ 8 Schrauben [Schraube A (Groß×6)] [Schraube B (Klein×2)]	□ 3 Lautsprecherfüße (Lautsprecherfuß A×2) (Lautsprecherfuß B×1)
□ 2 Ständer	□ 2 Sockel

- Die Produktnummern beziehen sich auf den Stand von Juni 2011. Änderungen sind vorbehalten.

Pflege des Geräts

■ Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zum Reinigen dieses Gerätes ein feinfaseriges Gewebe. Verwenden Sie keine Zellstofftaschentücher oder anderes nicht reißfestes Material. Fasern können in der Lautsprecherabdeckung hängen bleiben.
• Verwenden Sie zum Reinigen dieses Geräts auf keinen Fall Alkohol, Lackverdünner oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lesen Sie bitte die Gebrauchsanweisung des Tuches sorgfältig durch.

Anordnung der Bedienelemente

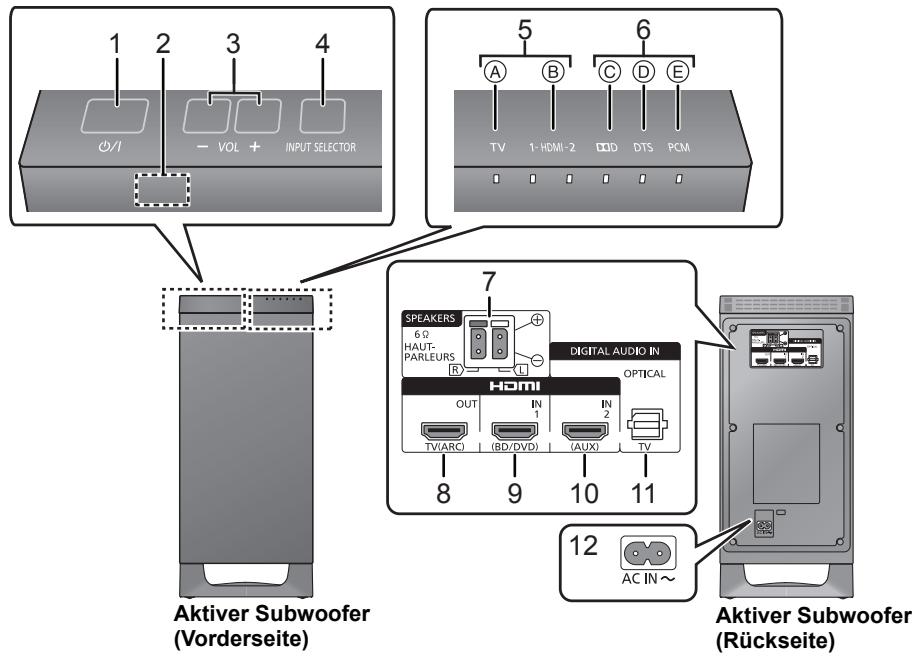

Aktiver Subwoofer

1 2 3 4 O/I - VOL + INPUT SELECTOR 5 6 A B C D E TV 1-HDMI-2 DVD DTS PCM 7 SPEAKERS 6 Ω HAUT- PARLEURS DIGITAL AUDIO IN HDMI OPTICAL OUT IN 1 TV(ARC) (BD/DVD) (AUX) TV 8 9 10 11 12 AC IN~ Aktiver Subwoofer (Vorderseite) Aktiver Subwoofer (Rückseite)

1 Bereitschafts-/Ein-Schalter (⏻/I)

Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten. Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom.
2 Fernbedienungssensor ( 9)
3 Einstellen der Lautstärke der Lautsprecher
4 Auswahl der Eingangsquelle TV → HDMI 1 → HDMI 2
5 Anzeigen zur Eingangswahl*

Ⓐ TV-Anzeige

Leuchtet grün, wenn der Fernseher die Audioquelle ist

⑧ HDMI IN 1, HDMI IN 2-Anzeige

Wenn das mit dem Anschluss HDMI IN 1 oder HDMI IN 2 verbundene Gerät die Audioquelle ist (® leuchtet bernsteinfarben)

6 Anzeigen für das Audioformat*

© Dolby Digital-Anzeige Leuchtet, wenn Dolby Digital das aktuelle Audioformat ist
(D) DTS-Anzeige Leuchtet, wenn DTS das aktuelle Audioformat ist
© PCM- Anzeige Leuchtet, wenn PCM (2ch, Multi-Kanal) das aktuelle Audioformat ist

7 Lautsprecheranschlüsse ( 21)

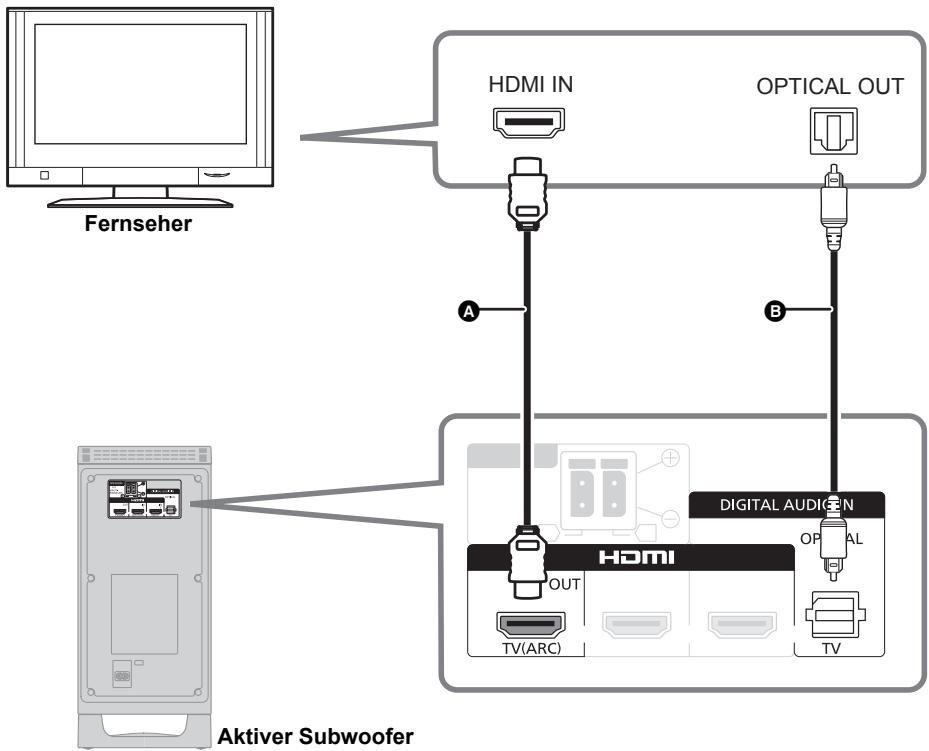

8 HDMI OUT -Buchse (zu ARC kompatibel) (⇒ 18)

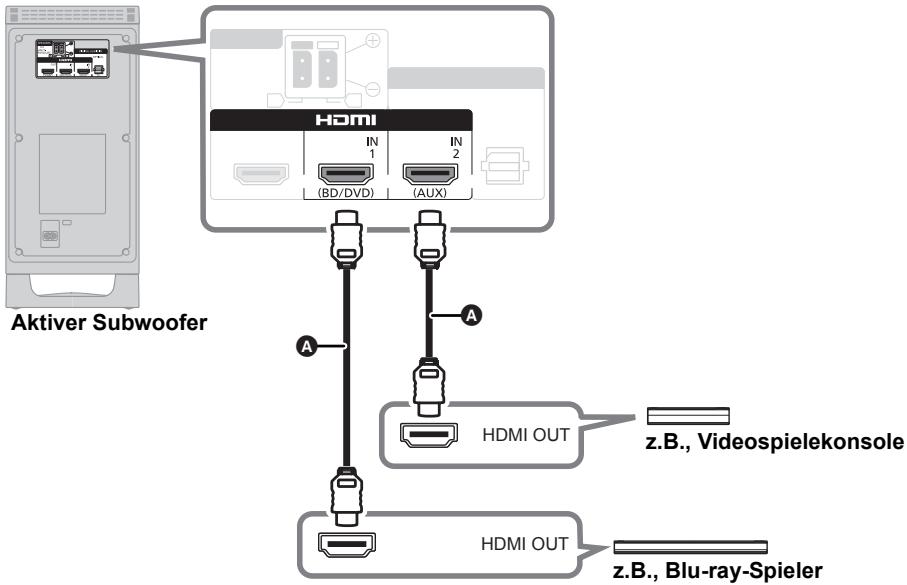

9 HDMI IN 1-Buchse ( 20)
10 HDMI IN 2-Buchse ( 20)
11 OPTICAL DIGITAL AUDIO IN-Buchse ( 19)
12 AC IN-Buchse (⇒ 21)

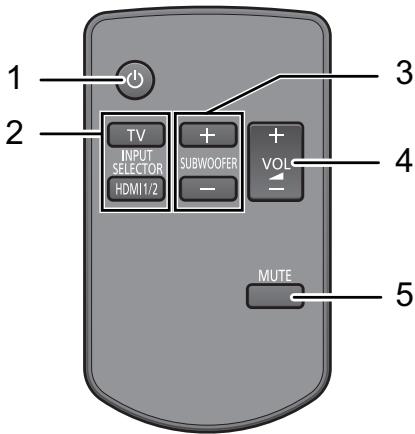

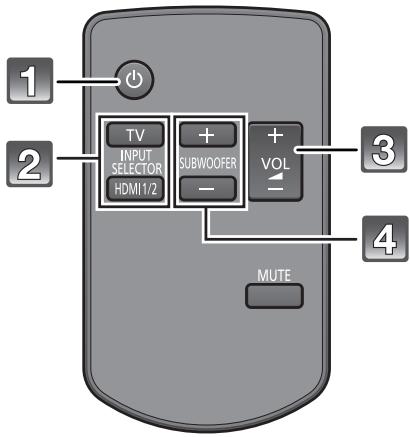

1 2 3 4 TV INPUT SELECTOR HDMI1/2 SUBWOOFER + - VOL MUTE 5

1 Gerät ein- oder ausschalten (⇒ 22)
2 Wählen Sie die Eingangsquelle ( 22)

• [TV]:
TV als Quelle auswählen
• [HDMI 1/2]:

Wählen Sie das an den Anschluss HDMI IN 1 oder HDMI IN 2 angeschlossene Gerät als Quelle

3 Stellen Sie die Ausgabeleistung des aktiven Subwoofer ein (Bässe) (⇒ 22)
4 Stellen Sie die Lautstärke der Lautsprecher ein (⇒ 22)
5 Stummschalten (⇒ 22)

Entfernen Sie vor dem Gebrauch die Trennfolie A.

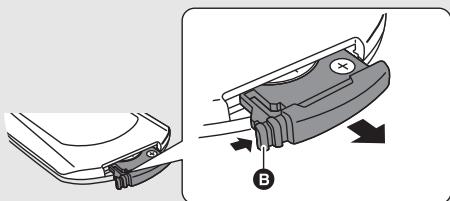

■ Austauschen einer Knopfbatterie

① Ziehen Sie das Batteriefach heraus, während Sie die Verriegelung Ⓑ gedrückt halten.

② Legen Sie die Knopfbatterie so ein, dass das Kennzeichen (+) nach oben zeigt und schieben Sie das Batteriefach wieder ein.

• Ersetzen Sie bei niedrigem Ladestand die Batterie durch eine neue (Artikelnummer: CR2025). Die normale Betriebsdauer der Batterie sollte ca. 1 Jahr betragen, hängt jedoch von der Häufigkeit des Gebrauchs ab.
• Bewahren Sie Knopfbatterien sicher vor Kindern auf, um die Gefahr des Verschluckens zu vermeiden.

Schritt 1 Auswahl der Anordnung

- Es folgen Beispiele für mögliche Anordnungen.

Beim Anbringen der Lautsprecher an einer Wand

Positionieren Sie die Lautsprecher in der Waagerechten

Positionieren Sie die Lautsprecher in der Senkrechten

Beim Aufstellen der Lautsprecher auf einem Tisch

Anbringen der Lautsprecher mit den Halterungen

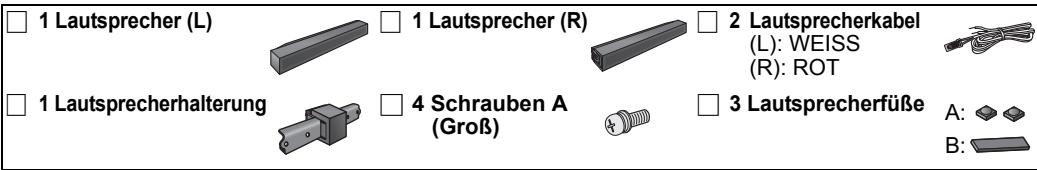

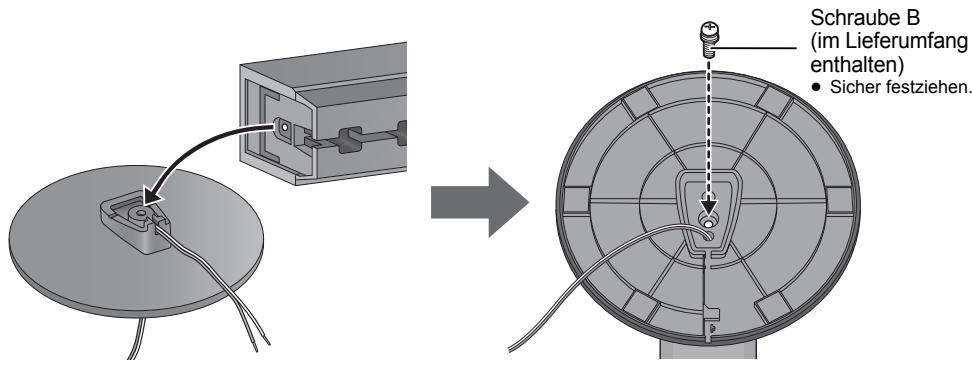

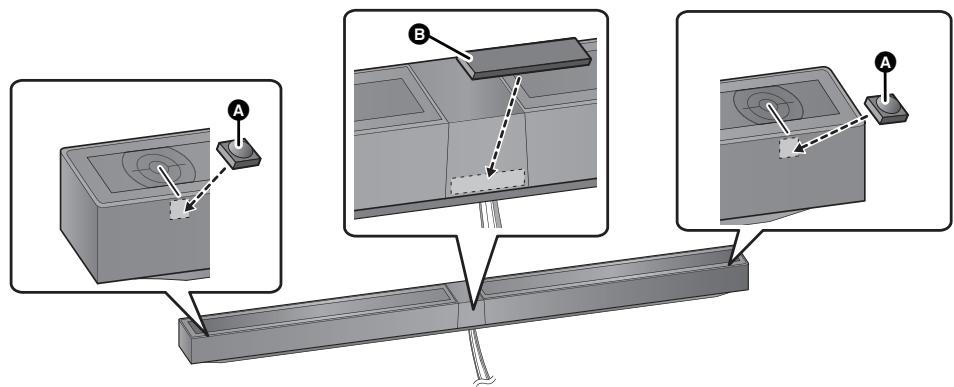

Aufstellen der Lautsprecher mit den Füßen

Aufstellen der Lautsprecher mit den Fußhalterungen

• Der aktive Subwoofer und die zugehörigen Lautsprecher dürfen nur, wie in dieser Anleitung angegeben, benutzt werden. Anderenfalls kann es zu einer Beschädigung des Verstärkers und / oder der Lautsprecher kommen, was zu eine Brandgefahr birgt. Wenden Sie sich an einen Fachmann des Kundendienstes, wenn es zu einer Beschädigung gekommen ist oder Sie eine plötzliche Veränderung der Leistung feststellen.
• Versuchen Sie nicht, die Lautsprecher an einer Wand mit anderen Methoden als den in diesem Handbuch beschriebenen anzubringen

Lautsprechersystem

- Halten Sie die Lautsprecher nicht mit einer Hand, um Verletzungen beim Herunterfallen der Lautsprecher während des Tragens zu vermeiden.

■ Beim Anbringen der Lautsprecher an einer Wand

Die Wand oder der Pfeiler, an denen die Lautsprecher angebracht werden, sollten eine Tragkraft von 33 kg je Schraube aufweisen. Zur Abstimmung mit einem Fachbaubetrieb wird geraten, wenn die Lautsprecher an einer Wand angebracht werden. Eine falsche Montage kann die Wand und die Lautsprecher beschädigen, sowie zu Körperverletzungen führen.

■ Beim Aufstellen der Lautsprecher gegenüber dem Fernseher

Die Lautsprecher blockieren oder überschneiden sich unter Umständen mit den verschiedenen Sensoren des Fernsehers (C.A.T.S.-Sensor (Contrast Automatic Tracking System), Sensor der Fernbedienung usw.) sowie den Sendern für 3D-Brillen bei einem zu 3D kompatiblen Fernseher.

- Bei Verwendung der Ständer

Bewegen Sie die Lautsprecher weiter vom Fernseher weg. Versuchen Sie, wenn der Fernseher noch immer nicht funktioniert, die Halterungen zu entfernen.

- Ohne Verwendung der Ständer

Bewegen Sie die Lautsprecher weiter vom Fernseher weg. Versuchen Sie, wenn der Fernseher noch immer nicht funktioniert, sie neben dem Fernseher ( 8) zu benutzen.

Aktiver Subwoofer

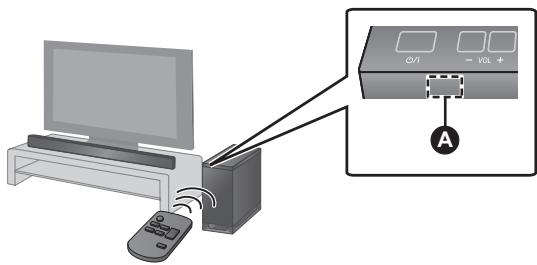

Der Sensor für das Signal der Fernbedienung befindet sich am aktiven Subwoofer.

- Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs.

A Fernbedienungssensor

- Reichweite der Fernbedienung

Entfernung: Innerhalb von etwa 7 m direkt auf die Vorderseite Winkel: Etwa 30° von links und rechts

■ Beim Umsetzen des aktiven Subwoofer

B Fassen Sie den aktiven Subwoofer nicht an dieser Öffnung an.

Die inneren Teile (Lautsprechersystem) könnten beschädigt werden.

C Fassen Sie beim Umsetzen immer den Boden des aktiven Subwoofer an.

• Positionieren Sie den aktiven Subwoofer waagerecht, so dass die Deckplatte nach oben gerichtet ist.
• Wenn Sie den aktiven Subwoofer und die Lautsprecher zu nahe zu Wänden und Ecken aufstellen, können dadurch die Bässe zu stark werden. Decken Sie Wandecken und Fenster mit dicken Vorhängen ab.
• Schalten Sie den Fernseher für etwa 30 Minuten aus, wenn ungewöhnliche Farben auf Ihrem Fernseher auftreten. Sollte die Störung andauern, müssen die Lautsprecher weiter vom Fernseher entfernt werden.
• Halten Sie magnetische Gegenstände fern. Magnetkarten, Uhren, usw. können beschädigt werden, wenn sie zu nahe zum System positioniert werden.

Schritt 2 Zusammenbau der Lautsprecher

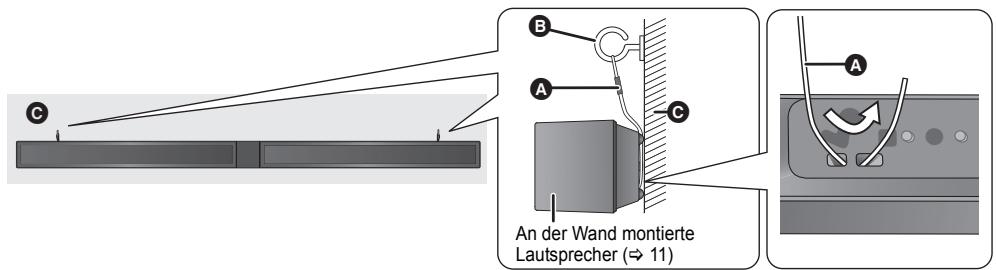

Beim Anbringen der Lautsprecher an einer Wand

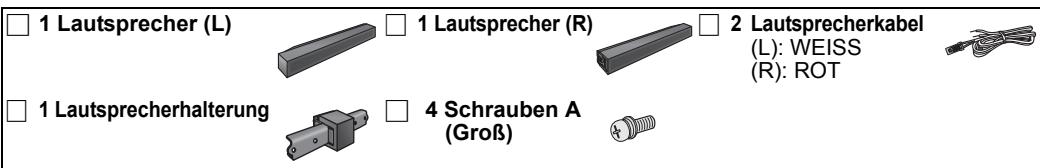

Positionieren Sie die Lautsprecher in der Waagerechten

1 Lautsprecher (L) 1 Lautsprecher (R) 2 Lautsprecherkabel (L): WEISS (R): ROT 1 Lautsprecherhalterung 4 Schrauben A (Groß)

• Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

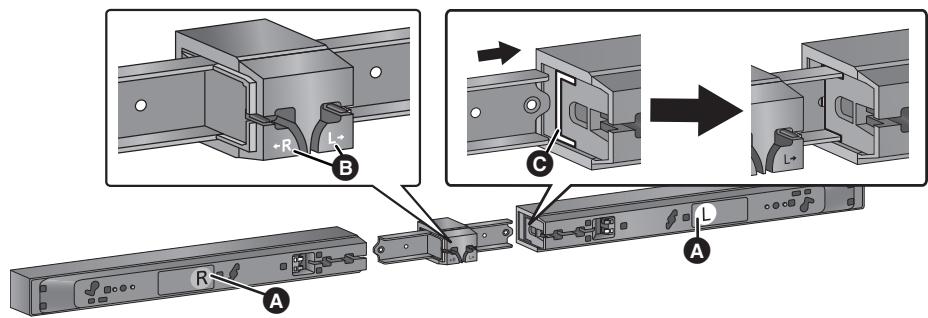

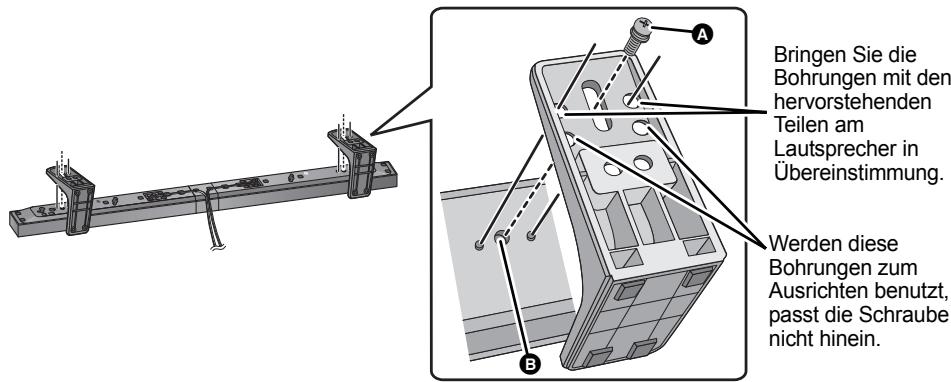

Bringen Sie die Markierung L/R Ⓐ am Lautsprecher mit der Markierung L/R Ⓑ am Lautsprecherhalter in Übereinstimmung. Fügen Sie dann den Metallteil der Lautsprecherhalterung vollständig in Ⓓ ein.

- Schließen Sie den linken Lautsprecher nicht an der rechten Lautsprecherhalterung oder umgekehrt an. Achten Sie darauf, die Ausrichtung der Lautsprecher mit dem Etikett auf der Rückseite des Lautsprechers zu vergleichen.

A Markierung L/R auf dem Etikett des Lautsprechers
B Markierung L/R an der Lautsprecherhalterung
© “C”-förmiger Schlitz

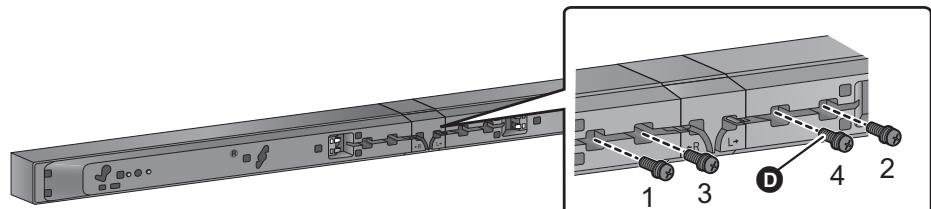

Verwenden Sie die Schrauben A, um die Lautsprecher an der Lautsprecherhalterung zu befestigen.

- Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.

D Schraube A (im Lieferumfang enthalten)

- Fügen Sie die Schrauben unbedingt in der Abbildung angegebenen Reihenfolge ein.

3

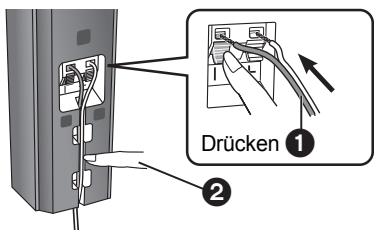

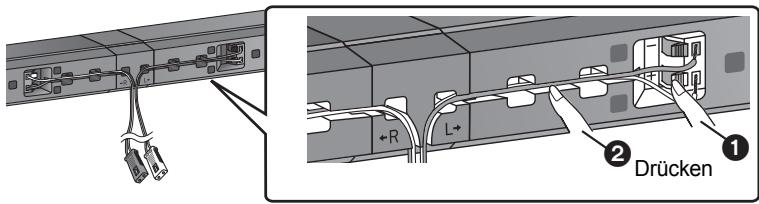

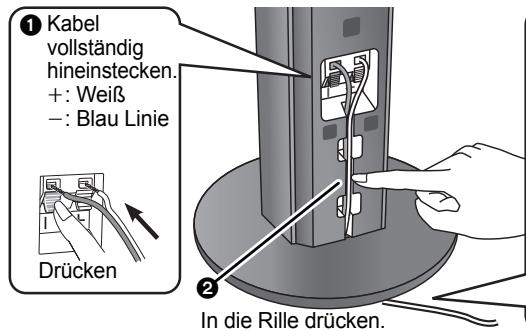

Schließen Sie die Lautsprecherkabel an.

• Um zu garantieren, dass das Lautsprecherkabel an den richtigen Lautsprecher angeschlossen wird, müssen die Farbe des Lautsprecherverbinders mit der der Angabe L/R auf dem Schild des Lautsprechers übereinstimmen, damit das Lautsprecher Kabel nicht an den falschen Lautsprecher angeschlossen wird.
• Den Draht ganz einstecken, dabei darauf achten, dass die Isolierung nicht eingesteckt wird.

① Kabel vollständig hineinstecken.
+: Weiß
—: Blau Linie
② In die Rille drücken.

4

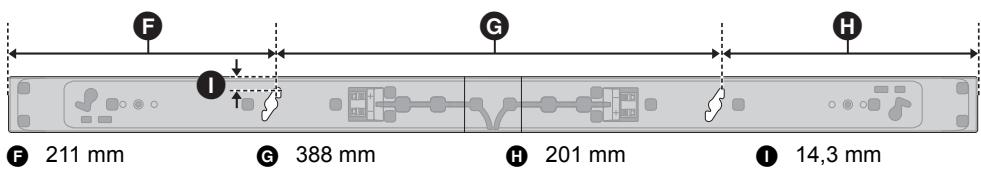

Schrauben Sie eine Schraube (nicht im Lieferumfang enthalten) in die Wand.

• Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
• Lassen Sie mindestens 20 mm Freiraum auf jeder Seite des Lautsprechers, damit ausreichend Platz zum Einsetzen des Lautsprechers vorhanden ist.
• Achten Sie darauf, dass die Befestigungsstelle der Schraube sowie die Schraube selbst eine Tragfähigkeit von über 33 kg besitzen muss.
• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.

A B C D E

A Mindestens 30 mm

B ∅4,0 mm

© ∅7,0 mm bis ∅9,4 mm

D Wand oder Säule

E 5,5 mm bis 6,5 mm

F G H I 211 mm 388 mm 201 mm 14,3 mm

5

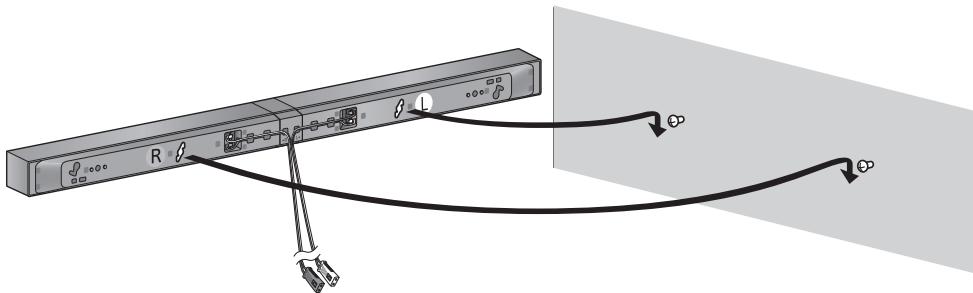

Setzen Sie den Lautsprecher mit dem Loch sicher in die Schraube ein.

SO		SO NICHT
	● Bewegen Sie den Lautsprecher so, dass sich die Schraube an dieser Position befindet.		● Bei dieser Position besteht die Gefahr, dass der Lautsprecher hinunterfällt, wenn er nach links oder rechts bewegt wird.

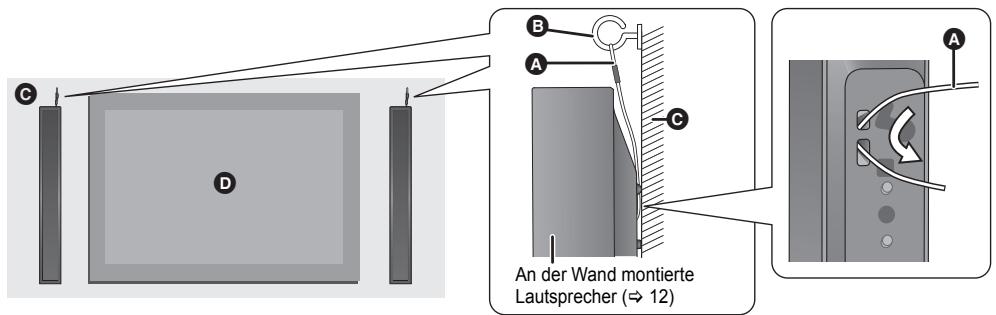

Positionieren Sie die Lautsprecher in der Senkrechten

□ 1 Lautsprecher (L)

□ 1 Lautsprecher (R)

□ 2 Lautsprecherkabel

(L): WEISS

(R): ROT

• Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

Schließen Sie die Lautsprecherkabel an.

• Den Draht ganz einstecken, dabei darauf achten, dass die Isolierung nicht eingesteckt wird.
• Um zu garantieren, dass das Lautsprecherkabel an den richtigen Lautsprecher angeschlossen wird, müssen die Farbe des Lautsprecherverbinders mit der der Angabe L/R auf dem Schild des Lautsprechers übereinstimmen, damit das Lautsprecher Kabel nicht an den falschen Lautsprecher angeschlossen wird.

Drücken ① ②

① Kabel vollständig hineinstecken.
+: Weiß
-: Blau Linie
② In die Rille drücken.

Schrauben Sie eine Schraube (nicht im Lieferumfang enthalten) in die Wand.

• Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
• Lassen Sie mindestens 20 mm Freiraum auf jeder Seite des Lautsprechers, damit ausreichend Platz zum Einsetzen des Lautsprechers vorhanden ist.
• Achten Sie darauf, dass die Befestigungsstelle der Schraube sowie die Schraube selbst eine Tragfähigkeit von über 33 kg besitzen muss.
• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.

A B C D E

A Mindestens 30 mm
B ∅4,0 mm
© ∅7,0 mm bis
∅9,4 mm
D Wand oder Säule
E 5,5 mm bis 6,5 mm

F G G

F 55 mm
G 24,5 mm

Setzen Sie den/die Lautsprecher genau mit der/den Bohrung/en auf die Schraube(n).

SO	SO NICHT
● Bewegen Sie den Lautsprecher so, dass sich die Schraube an dieser Position befindet.	● Bei dieser Position besteht die Gefahr, dass der Lautsprecher hinunterfällt, wenn er nach links oder rechts bewegt wird.

Beim Aufstellen der Lautsprecher auf einem Tisch

Anbringen der Lautsprecher mit den Halterungen

□ 1 Lautsprecher (L)

□ 1 Lautsprecher (R)

□ 2 Lautsprecherkabel

(L): WEISS

(R): ROT

□ 1 Lautsprecherhalterung

□ 2 Ständer

□ 6 Schrauben A (Groß)

• Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

Bauen Sie die Lautsprecher entsprechend der Schritte 1 bis 3 unter "Positionieren Sie die Lautsprecher in der Waagerechten" ( 10) zusammen.

Positionieren Sie die Halterungen.

- Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.

Bringen Sie die Bohrungen mit den hervorstehenden Teilen am Lautsprecher in Übereinstimmung. Werden diese Bohrungen zum Ausrichten benutzt, passt die Schraube nicht hinein.

A Schraube A (im Lieferumfang enthalten)
B Schraubenbohrung
A Schraube A (im Lieferumfang enthalten)
B Schraubenbohrung

Aufstellen der Lautsprecher mit den Füßen

1 Lautsprecher (L) 1 Lautsprecher (R) 2 Lautsprecherkabel (L): WEISS (R): ROT 1 Lautsprecherhalterung 4 Schrauben A (Groß) 3 Lautsprecherfüße A: B:

• Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

Bauen Sie die Lautsprecher entsprechend der Schritte 1 bis 3 unter "Positionieren Sie die Lautsprecher in der Waagerechten" ( 10) zusammen.

Bringen Sie die Lautsprecherfüße am Boden der Lautsprecher an.

- Bewahren Sie die Lautsprecherfüße für Kinder unzugänglich auf, um ein Verschlucken zu verhindern.

A Lautsprecherfuß A (im Lieferumfang enthalten)

- Bringen Sie den Lautsprecherfuß A direkt unter dem Mittelpunkt des Tweeter (wie abgebildet) an.

B Lautsprecherfuß B (im Lieferumfang enthalten)

- Bringen Sie den Lautsprecherfuß in der Abbildung gezeigten Position an.

Aufstellen der Lautsprecher mit den Fußhalterungen

□ 1 Lautsprecher (L)

□ 1 Lautsprecher (R)

□ 2 Lautsprecherkabel

(L): WEISS

(R): ROT

□ 2 Sockel

□ 2 Schrauben B (Klein)

• Siehe auf Seite 16 für Sicherheitsvorkehrungen, um ein Herunterfallen der Lautsprecher zu vermeiden.
• Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

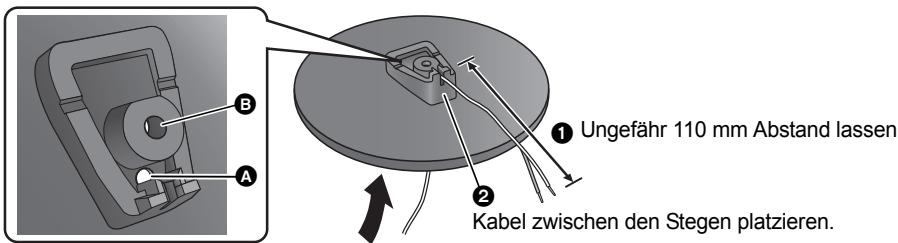

1 Führen Sie das Lautsprecherkabel durch den Fuß.

- Führen Sie das Lautsprecherkabel unbedingt wie in der Abbildung gezeigt durch die Gewindebohrung.

① Ungefähr 110 mm Abstand lassen ② Kabel zwischen den Stegen platzieren.

A Gewindebohrung

B Schraubenbohrung

2 Bringen Sie den Lautsprecher am Fuß an.

• Um zu garantieren, dass das Lautsprecherkabel an den richtigen Lautsprecher angeschlossen wird, müssen die Farbe des Lautsprecherverbinders mit der der Angabe L/R auf dem Schild des Lautsprechers übereinstimmen, damit das Lautsprecher Kabel nicht an den falschen Lautsprecher angeschlossen wird.
• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.

Schraube B (im Lieferumfang enthalten) • Sicher festziehen.

(Fortsetzung siehe nächste Seite)

- Den Draht ganz einstecken, dabei darauf achten, dass die Isolierung nicht eingesteckt wird.

① Kabel vollständig hineinstecken. + : Weiß - : Blau Linie Drücken ② In die Rille drücken.

③ Führen Sie das Kabel gerade an der Linie entlang und schieben Sie es in die Nut.

- Verlegen Sie das Kabel unbedingt unter dem vorstehenden Teil.

Rückseite des Fußes

Fußes

Maßnahmen, um ein Umfallen des Lautsprechers zu vermeiden

Um ein Herunterfallen der Lautsprecher zu vermeiden, wird geraten, die Lautsprecher als zusätzliche Sicherheitsmaßnahme mit einer Sicherheitsschnur an der Wand oder am Tisch zu befestigen (im Weiteren "Schnur").

• Es wird geraten, sich mit einem Fachbaubetrieb hinsichtlich einer geeigneten Vorgehensweise zum Anbringen an eine Betonwand oder eine Oberfläche abzustimmen, die keinen ausreichenden Halt bieten könnte (⇒ 11, 12). Ein falsches Anbringen kann zu Schäden an der Wand und den Lautsprechern sowie zu Körperverletzungen führen.
• Verwenden Sie eine Schnur von weniger als ∅2,0 mm, die eine Tragfähigkeit von mehr als 10 kg hat.
• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.
• Prüfen Sie, ob der Schlupf der Schnur minimal ist.

Beim Anbringen der Lautsprecher an einer Wand

Waagerechte Anordnung

An der Wand montierte Lautsprecher (⇒ 11)

Senkrechte Anordnung

An der Wand montierte Lautsprecher (⇒ 12)

A Schnur (nicht im Lieferumfang enthalten)
B Ösenschraube (nicht im Lieferumfang enthalten)

© Wand
D Fernseher

Waagerechte Anordnung

Senkrechte Anordnung

A Schnur (nicht im Lieferumfang enthalten)
B Ösenschraube (nicht im Lieferumfang enthalten)

- Je nach der Anordnung der Lautsprecher kann sich die Schraubposition der Schraube ändern.

© Wand
D Ca. 150 mm

- Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch. Schließen Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.

HDMI

Der HDMI-Anschluss unterstützt VIERA Link "HDAVI Control" ( 24), wenn er mit einem kompatiblen Panasonic Fernseher verwendet wird.

- Verwenden Sie Hochgeschwindigkeitskabel HDMI, die das HDMI-Logo vorweisen (wie auf dem Deckblatt gezeigt). Der Gebrauch eines HDMI-Kabels der Marke Panasonic wird empfohlen.

Empfohlene Bauteilanzahl (High Speed HDMI-Kabel):

RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), usw.

- Nicht-HDMI-konforme Kabel können nicht verwendet werden.

■ 3D-Kompatibilität

Kompatibel mit FULL HD 3D TV und Blu-ray Playern

- Dieses Gerät ist zur Weitergabe der 3D-Signale von einem 3D-kompatiblen Blu-ray Player an einen FULL HD 3D TV in der Lage.

Standard-Anschluss

Prüfen Sie, ob der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" markiert ist.

Der Anschluss unterscheidet sich, je nach dem, ob der HDMI-Anschluss am Fernseher mit "HDMI (ARC)" markiert ist oder nicht.

Markierung "HDMI (ARC)": Anschluss A

Keine Markierung mit "HDMI (ARC)": Anschluss B (→ 19)

■ Was ist ARC?

ARC ist eine Abkürzung für Audio Return Channel, auch als HDMI ARC bekannt. Sie bezieht sich auf eine der HDMI-Funktionen. Wenn Sie den aktiven Subwoofer mit dem mit "HDMI (ARC)" beschrifteten Anschluss verbinden, ist das optische digitale Audio-Kabel, das gewöhnlich zum Anhören des Tones vom Fernseher benutzt wird, nicht mehr erforderlich. Fernsehbilder und –ton können mit einem einzelnen HDMI-Kabel verfolgt werden.

Stellen Sie den Anschluss her.

Markierung "HDMI (ARC)"

Fernseher HDMI (ARC) Achten Sie darauf, die Verbindung am zum ARC kompatiblen Anschluss des Fernsehers herzustellen. (Siehe in der Bedienungsanleitung zum Fernseher.) Aktiver Subwoofer HDMI OUT TV(ARC)

A HDMI-Kabel (nicht im Lieferumfang enthalten)

Fernseher HDMI IN OPTICAL OUT A B Aktiver Subwoofer DIGITAL AUDIGEN HDMI OUT OPT.AL TV(ARC) TV

A HDMI-Kabel (nicht im Lieferumfang enthalten)
B Optisches Digital-Audiokabel (nicht im Lieferumfang enthalten)

Anschluss an zu HDMI kompatible Geräte

Das Audiosignal vom angeschlossenen HDMI-kompatiblen Blu-ray-Spieler, DVD-Spieler usw. kann über dieses Gerät ausgegeben und zum Fernseher durchgelassen werden.

- Beim Anschluss anderer externer Geräte, wie einer Set Top Box, siehe in der Bedienungsanleitung zum Fernseher.

Vorbereitung

- Schließen Sie dieses System an den Fernseher an. (⇒ 18, 19)

Aktiver Subwoofer HDMI IN 1 IN 2 (BD/DVD) (AUX) A HDMI OUT z.B., Videospielekonsole HDMI OUT z.B., Blu-ray-Spieler

A HDMI-Kabel (nicht im Lieferumfang enthalten)

■ HDMI-Standby-Signal

Auch wenn sich das System im Standby-Modus befindet, werden das Audio- und / oder Videosignal vom mit dem Anschluss HDMI IN 1 oder HDMI IN 2 verbundenen Gerät an den mit dem Anschluss HDMI OUT verbundenen Fernseher übertragen (Der Ton wird mit diesem System nicht ausgegeben). Sind die Geräte sowohl mit den Anschlüssen HDMI IN 1 als auch HDMI IN 2 verbunden, wird das Audio- und / oder Videosignal des Gerätes ausgegeben, dessen Eingang zuletzt gewählt wurde.

Anschluss des Lautsprecherkabels

Achten Sie beim Anschließen darauf, dass die Farben übereinstimmen.

Aktiver Subwoofer A B SPEAKERS 6 Ω HAUT- PARLEURS R L

A ROT

Lautsprecher (Rch)

B WEISS

Lautsprecher (Lch)

Netzkabelanschluss

- Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

AC IN ~ A

A An eine Netzsteckdose

Aktiver Subwoofer

• Der aktive Subwoofer verbraucht eine geringe Menge Netzspannung, auch wenn er sich im Standby-Modus befindet (0,1 W). Zum Zwecke der Stromeinsparung sollten Sie, wenn Sie das System über einen längeren Zeitraum nicht benutzen, den Netzstecker ziehen.
• Das mitgelieferte Netzstromkabel ist nur für den Gebrauch mit dem Aktiven Subwoofer bestimmt. Verwenden Sie es nicht für andere Geräte und verwenden Sie auch keine Kabel anderer Gerät mit dem Aktiven Subwoofer.

Gebrauch des Geräts

Vorbereitung

- Schalten Sie den Fernseher ein.

1 2 TV INPUT SELECTOR HDMI1/2 + SUBWOOFER - + VOL - 3 4 MUTE

Setzen Sie, wenn das System nicht wie erwartet funktioniert, d.h. Tonstörungen auftreten, die Werkseinstellungen zurück und schalten Sie das System wieder ein. (⇒ 26)

■ Stummschalten Drücken Sie [MUTE].

Die Anzeigen des Audioformates blinken beim Stummschalten gleichzeitig.

• Drücken Sie die Taste erneut, um abzubrechen oder regeln Sie die Lautstärke.
• Die Stummschaltung wird bei Ausschalten des Geräts aufgehoben.

1 Drücken Sie [💡] und schalten Sie das Gerät ein.

2 Betätigen Sie [TV] oder [HDMI 1/2], um die Eingangsquelle zu wählen. ( 6)

- Prüfen Sie bei Auswahl von [HDMI 1/2], dass der Eingangsmodus des Fernsehers für dieses System aktiviert wurde und starten Sie die Wiedergabe.

3 Stellen Sie die Lautstärke der Lautsprecher mit [+ VOL −] ein.

- Lautstärkebereich: 1 bis 100*

4 Betätigen Sie [+ SUBWOOFER –], um die Lautstärke des Subwoofers einzustellen (Bässe).

- Subwoofer-Stufen: 1 bis 4 ^*

※ Die Anzeige des Audioformates blinkt von links nach rechts (+) oder von rechts nach links (−), während die Lautstärke des Lautsprechers oder des Subwoofers eingestellt wird. Die Anzeigen blinken nicht, wenn der Höchst- oder Mindestwert erreicht wurde.

Anzeige des Audioformates

• Verringern Sie, wenn Ton aus den Lautsprechern des Fernsehers ausgegeben wird, die Lautstärke des Fernsehers auf das Minimum.
• Die maximale Lautstärke des Fernsehers und dieses Gerätes können verschieden sein.
• Wird das Gerät ausgeschaltet, während die Lautstärke auf mehr als der Hälfte steht (über 50) verringert dieses Gerät die Lautstärke automatisch auf den Mittelwert (50), wenn es eingeschaltet wird. (Siehe auf Seite 25, um diese Funktion auszuschalten.)
• Die Lautstärke kann auf dem Fernseher angezeigt werden, wenn der aktive Subwoofer an einen Fernseher von Panasonic angeschlossen wurde, der zur Anzeige der Lautstärkeeinstellung in der Lage ist.

3D-Ton

Mit diesem System werden Ton und Bild als eine Einheit wahrgenommen. Der 3D-Effekt wird bei Multi-Kanal-Tonquellen als Werkseinstellung angewandt.

z.B. Bild des 3D-Tons

3D-Ton
Dolby Virtual Speaker	Mit diesem Effekt können Sie einen Surround-Toneffekt ähnlich 5.1ch mit einer beliebigen Audioquelle wahrnehmen.
3D-Surround-Effekt	Zusätzlich zu diesem Effekt des Dolby Virtual Speaker hat Panasonic die eigene Technologie mit Tonfeldsteuerung angewandt, um den Tonbereich nach vorn, hinten, oben und unten auszudehnen sowie dabei einen Klang mit Tiefe und Kraft zu erzeugen, der 3D-Bildern besser gerecht wird.
Dialog-Sprachmodus	Sportkommentare und Dialoge aus Fernsehfilmen sind schlecht zu vernehmen, wenn der Ton aus dem Fernseher kommt, wodurch man das Gefühl hat, dass der Ton und das Bild eines sind. Auch der Dialog wird gegenüber den anderen Tönen während der Wiedergabe bei normaler Lautstärke in den Vordergrund gestellt, d.h. auch, wenn die Lautstärke beim nächtlichen Betrieb verringert wird.

Der Dolby Virtual Speaker- und der 3D-Surround-Effekt können durch Ändern der Einstellungen für die Tonausgabe ausgeschaltet werden.

Tonausgabearten

Als Werkseinstellung werden Dolby Virtual Speaker- und 3D-Surround-Effekte auf Multi-Kanal-Tonquellen angewandt, wie die von einem Blu-ray Disc-Player oder DVD-Player, usw.

Durch Ändern der Einstellung für die Tonausgabe können Dolby Virtual Speaker- und 3D-Surround-Effekte auch auf 2-Kanal-Tonquellen angewandt werden, wie den Ton vom Fernseher.

Tonausgabe-Modus	Dolby Virtual Speaker und 3D Surround-Effekt
Multi-Channel-Modus	Die Effekte wirken sich auf alle Tonquellen aus.
Automatikmodus (Direkt-Modus)*1(Werkseinstellung)	Die Effekte kommen bei Multi-Kanal-Tonquellen zur Anwendung.Die Effekte wirken sich nicht auf 2-Kanal-Tonquellen aus.
2-Kanal-Modus	Die Effekte kommen nicht auf alle Tonquellen zur Anwendung.

※1 Je nach der Audioquelle, werden die Einstellungen für Dolby Virtual Speaker- und 3D-Surround-Effekt automatisch eingestellt.
※2 Diese Anzeige leuchtet auch, wenn als Audioquelle Multi-Channel-Audio gewählt wird.

Wechseln der Tonausgabeart

Halten Sie [MUTE] mindestens 2 Sek. lang gedrückt.

• Die Anzeige der aktuellen Einstellung blinkt 10 Sek.

Betätigen Sie, während die Anzeige blinkt, erneut [MUTE], um die Einstellung zu ändern.

- Die Einstellung ändert sich bei jedem Betätigen von [MUTE].

Bei Verwendung des optischen digitalen Audiokabels werden Dolby Virtual Speaker und der 3D-Surround-Effekt und automatisch deaktiviert, wenn die Signalabtastfrequenz des Tonsignals größer als 48 kHz ist.

Verknüpfter Betrieb mit dem Fernseher

(VIERA Link "HDAVI Control™")

Was ist VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" ist eine nützliche Funktion, die eine Verknüpfung der Bedienung dieses Geräts mit einem Panasonic-Fernsehgerät (VIERA) unter "HDAVI Control" bietet. Sie können diese Funktion verwenden, indem Sie die Geräte über ein HDMI-Kabel anschließen. Einzelheiten zur Bedienung finden Sie in der Betriebsanleitung der angeschlossenen Geräte.

Vorbereitung

① Prüfen Sie, ob der HDMI-Anschluss hergestellt wurde. (⇒ 18 bis 20)
② Stellen Sie den "HDAVI Control"-Betrieb am angeschlossenen Gerät (z.B. Fernseher) ein.
③ Um zu gewährleisten, dass "HDAVI Control" optimal funktioniert, ändern Sie die folgenden Einstellungen am angeschlossenen TV ^※1 .

- Stellen Sie die Standard-Lautsprechereinstellungen auf dieses Gerät. ^2

- Stellen Sie die Lautsprecherwahleinstellungen auf dieses Gerät.

④ Schalten Sie alle zu "HDAVI Control" kompatiblen Geräte ein und wählen Sie den Eingangskanal des Fernsehers für dieses System, damit die "HDAVI Control"-Funktion ordnungsgemäß arbeitet.
⑤ Starten Sie beim Anschluss eines Gerätes an die Buchse HDMI IN die Wiedergabe, um zu prüfen, ob das Bild richtig auf dem Fernseher angezeigt wird.

Wiederholen Sie den Vorgang bei Änderung des Anschlusses oder der Einstellungen.

※1 Je nach Fernsehgerät sind unterschiedliche Funktionen und Einstellungen vorhanden. Einzelheiten sind der Betriebsanleitung des TV zu entnehmen.
※2 Besitzt der TV eine Standard-Lautsprechereinstellung innerhalb der VIERA Link-Optionen, wird durch die Auswahl dieses Geräts die Standardlautsprecherwahl automatisch auf dieses Gerät gestellt.

• VIERA Link "HDAVI Control", das auf den Steuerfunktionen von HDMI, einem Industriestandard unter der Bezeichnung HDMI CEC (Consumer Electronics Control) beruht, ist eine von der Firma Panasonic entwickelte Zusatzfunktion. Aus diesem Grund ist der einwandfreie Betrieb im Zusammenhang mit Geräten anderer Hersteller, welche HDMI CEC unterstützen, nicht gewährleistet.
• Dieses Gerät unterstützt die Funktion "HDAVI Control 5". "HDAVI Control 5" ist der letzte Standard (gemäß Dezember 2010) für Panasonic HDAVI Control kompatiblen Ausstattung. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.
• Angaben zu Geräten anderer Hersteller, welche die VIERA Link-Funktion unterstützen, können Sie den jeweiligen Handbüchern entnehmen.

Möglichkeiten von VIERA Link "HDAVI Control"

Wählen Sie, um zu gewährleisten, dass der Ton vom System ausgegeben wird, den Heimkino-Lautsprecher aus dem Lautsprechermenü des Menüs VIERA Link mit der Fernbedienung des Fernsehers, um dieses Produkt einzuschalten. Die Verfügbarkeit und die Funktion der Einstellungen kann je nach Fernseher variieren. Siehe in der Bedienungsanleitung des Fernsehers für Details.

■ Lautsprechersteuerung

Mithilfe der TV-Menüeinstellungen können Sie auswählen, ob die Tonausgabe über dieses Gerät oder die TV-Lautsprecher erfolgen soll.

Heimkino

Dieses System ist aktiv.

• Befindet sich dieses Produkt im Standby-Modus führt das Ändern der Lautsprecher des Fernsehers in dieses Produkt mittels VIERA Link Menüs automatisch zum Einschalten dieses Produktes und zur Auswahl des Fernsehers als Quelle.
• Sie können die Lautstärkeeinstellung dieses Systems mit der Lautstärke- oder Stummschaltetaste auf der Fernbedienung des Fernsehers steuern.
• Bei Ausschalten dieses Geräts werden die TV-Lautsprecher automatisch aktiviert.
• Der Ton wird automatisch von diesem System ausgegeben, wenn der Fernseher zu VIERA Link "HDAVI Control 4" oder einer neueren Version kompatibel ist.

TV

TV-Lautsprecher sind aktiviert.
- Die Lautstärke dieses Geräts wurde auf den Tiefstwert gestellt.

■ Automatische Eingangsumschaltung

Beim Ausführen der folgenden Vorgänge ändert dieses System automatisch den Eingang in die entsprechende Quelle.

—Bei Beginn der Wiedergabe auf einem an die HDMI-Schnittstelle angeschlossenen Gerät. ^3
—Beim Ändern des Fernsehereingangs oder -kanals.

※3 Wenn die Einstellung des Lautsprecherausgangs am Fernseher auf dieses System eingerichtet wird, schalten sich der Fernseher und dieses System automatisch ein (Einschalt-Link).

■ Ausschalt-Link

Beim Ausschalten des Fernsehers wird auch dieses System automatisch ausgeschaltet.

■ Automatische Lippen-Synchronisation (HDAVI Control 3 oder später)

Eine Verzögerung zwischen Ton und Bild wird automatisch durch Hinzufügen eines Zeitlochs bei der Tonausgabe korrigiert, wodurch Sie einen störungsfreien zum Bild vernehmen.

Bei Fernsehgeräten, die kompatibel mit dem VIERA Link "HDAVI Control 3" oder später sind, erfolgt die Verzögerungseinstellung automatisch und der VIERA Link wird auf Ein eingestellt.

Können die Verzögerungsdaten nicht abgerufen werden, wird die Tonverzögerung auf 40 ms eingestellt.

Weitere Vorgänge

Die folgenden Einstellungen sind unter allgemeinen Nutzungsbedingungen des Systems nicht notwendig.

■ Ändern des dualen Audio

Ändern Sie den Audioausgang vom Haupt- auf den Sekundärausgang.

① Prüfen Sie, ob die Einstellung für den digitalen Audioausgang am angeschlossenen Fernseher oder Wiedergabegerät, usw. auf "Bitstream" erfolgt ist.
② Halten Sie [HDMI 1/2] mindestens 2 Sek. lang gedrückt.
③ Betätigen Sie, während die Anzeige der aktuellen Einstellung blinkt, [HDMI 1/2], um die Einstellung zu ändern.

A : Hauptton

B : Zusatzton

A, B : Haupt- und Zusatzton

• Die Einstellung funktioniert nur, wenn das duale Audio verfügbar ist.
• Die Einstellung wird bis zu einer erneuten Veränderung beibehalten.
• Die gleiche Einstellung wird für die Audioquellen [TV] und [HDMI 1/2] benutzt.

■ Fernbedienungscode

Wenn andere Panasonic-Geräte auf die Fernbedienung dieses Systems reagieren, muss der Code der Fernbedienung am aktiven Subwoofer und an der Fernbedienung geändert werden.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus.
• Schalten Sie das Gerät ein.

Ändern Sie den Code der Fernbedienung in Code 2:

① Richten Sie die Fernbedienung auf den Sensor der Fernbedienung dieses Geräts.
② Drücken und halten Sie [MUTE] und [HDMI 1/2] auf der Fernbedienung für mehr als 4 Sek. gedrückt.
- Alle Anzeigen blinken für 10 Sek., wenn der Code dieses Systems geändert wird.

TV 1-HDMI-2 D D TTS PCM

- Die Einstellung wird bis zu einer erneuten Veränderung beibehalten.

• Ist das Gerät nach Ändern des Codes nicht mehr funktionsfähig, wiederholen Sie die Schritte ① und ②.
• Wenn Sie die Fernbedienung auf Code 1 ändern, wiederholen Sie die obigen Schritte, aber ersetzen Sie [HDMI 1/2] durch [TV].

■ Ausschalten des 3D Surround-Effektes und Dialog-Sprachmodus-Effektes

Je nach Ihren Wünschen können Sie durch Ausschalten des 3D-Surround-Effekt und des Dialog-Effekt im Clear-Modus nur den Dolby Virtual Speaker-Effekt verwenden.

① Halten Sie [TV] mindestens 2 Sek. lang gedrückt.
• Die Anzeige der aktuellen Einstellung blinkt 10 Sek.

Nur der Dolby Virtual Speaker ist eingeschaltet.

3D Surround-Effekt und Dialog-Sprachmodus-Effekt sind auch aktiv.

② Betätigen Sie, während die Anzeige blinkt, [TV], um die Einstellung zu ändern.

• Die Einstellung ändert sich bei jedem Betätigen von [TV].
• Die Einstellung wird beim Ausschalten dieses Systems auf Ein zurückgesetzt.

■ Ausschalten von VIERA Link "HDAVI Control"

Wenn die zu "HDAVI Control" kompatible Ausrüstung mit diesem System zum Beispiel nicht richtig funktioniert, kann diese Funktion wie folgt ausgeschaltet werden:

• Wenn VIERA Link aus geschaltet ist, ist die ARC-Funktion nicht verfügbar. Prüfen Sie, ob Sie das optische digitale Audiokabel zum Anschließen verwenden. (⇒ 19)
  ① Betätigen und halten Sie [MUTE] auf der Fernbedienung gedrückt und betätigen Sie [— VOL] am aktiven Subwoofer für mindestens 2 s.
  ② Schalten Sie nach dem Ändern der Einstellung alle angeschlossenen Geräte aus und wieder ein.

■ Reduzieren des Dialog-Effekts im Clear-Modus

Klingt das Gespräche nicht natürlich, während die Lautstärke niedrig eingerichtet ist, kann zum Beispiel der Effekt zur Dialog-Verstärkung wie folgt verringert werden: Betätigen und halten Sie [TV] auf der Fernbedienung gedrückt und betätigen Sie [— VOL] am aktiven Subwoofer für mindestens 2 s.

■ Ausschalten der Lautstärkebegrenzung

Wenn Sie die geringe Lautstärke bei jedem Einschalten dieses Systems stört, können Sie diese Funktion wie folgt ausschalten:

Betätigen und halten Sie [MUTE] auf der Fernbedienung gedrückt und betätigen Sie [VOL +] am aktiven Subwoofer für mindestens 2 s.

Die Einstellungen von VIERA Link "HDAVI Control", der Dialog-Effekt im Clear-Modus und die Lautstärkebegrenzung bleiben auch unverändert, wenn Sie dieses System in den Standby-Modus schalten. Um diese 3 Funktionen wieder einzuschalten, muss das System auf die Werkseinstellungen zurückgesetzt werden. (⇒ 26)

- Alle Anzeigen blinken beim Ändern der Einstellung einmal.

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben lässt, wenden Sie sich bitte an Ihren Händler.

Rücksetzen auf die Werkseinstellungen.

Betätigen Sie, während dieses System eingeschaltet ist [Ö/İ] am aktiven Subwoofer mindestens 4 Sek. (Alle Anzeigen blinken zweimal, wenn der aktive Subwoofer zurückgesetzt wird.)

Funktioniert das System nicht wie erwartet, kann ein Rücksetzen auf die Werkseinstellungen das Problem lösen.

- Der Code der Fernbedienung kehrt wieder auf "1" zurück, wenn dieses System auf die Werkseinstellungen zurückgesetzt wird. Zum Ändern des Codes der Fernbedienung siehe auf Seite 25.

Allgemeine Bedienung

Kein Strom.

• Stecken Sie das Netzkabel sicher ein. (⇒ 21)
• Ziehen Sie, wenn nach dem Einschalten dieses Gerätes die Anzeigen blinken und sich dieses Gerät sofort ausschaltet, den Netzstecker heraus und wenden Sie sich an Ihren Händler.

Die Fernbedienung funktioniert nicht richtig.

• Die Batterie ist leer. Ersetzen Sie es durch ein neues. (⇒ 7)
• Möglicherweise wurde die Trennfolie nicht entfernt. Entfernen Sie die Trennfolie. (⇒ 7)
• Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (⇒ 25)
• Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. (⇒ 9)

Die Anzeige "TV" blinkt, aber es ist kein Ton zu hören.

Entfernen Sie das Netzkabel und fragen Sie Ihren Händler um Rat. Blinken auch andere Anzeigen, müssen Sie dies Ihrem Händler unbedingt mitteilen.

Dieses System wird ausgeschaltet, wenn in der Lautsprechersteuerung die Lautsprecher des Fernsehers gewählt werden.

Dies ist eine normale Erscheinung, wenn VIERA Link (HDAVI Control 4 oder aktueller) verwendet wird. Nähere Informationen erhalten Sie in der Bedienungsanleitung des TV-Gerätes. (⇒ 24)

HDMI

Dieses Gerät funktioniert nicht richtig.

Wurde das HDMI-Kabel mit dem falschen Anschluss (HDMI IN oder HDMI OUT) verbunden, funktioniert dieses System nicht richtig. Schalten Sie dieses System dann aus, lösen Sie das Netzkabel und schließen Sie das/die HDMI-Kabel wieder an. (⇒ 18 bis 20)

VIERA Link-Bedienungen funktionieren nicht mehr richtig.

• Überprüfen Sie die VIERA Link-Einstellung auf den angeschlossenen Geräten.
• Haben Sie die Einstellungen für VIERA Link ausgeschaltet? (⇒ 25)
• Nach der Änderung der HDMI-Anschlüsse aufgrund eines Stromausfalls oder des Abziehens des Netzkabels können VIERA Link-Bedienungen u.U. nicht mehr richtig funktionieren.

– Schalten Sie alle Geräte ein, die mit dem Fernseher über ein HDMI-Kabel verbunden sind, und schalten Sie dann den Fernseher ein.
– Schalten Sie die Einstellungen für VIERA Link aus und dann wieder ein. Weitere Einzelheiten sind der Betriebsanleitung Ihres Fernsehers zu entnehmen.
– Schalten Sie den Fernseher ein, während dieses Gerät und der Fernseher über das HDMI-Kabel verbunden sind, entfernen Sie dann das Netzkabel und schließen Sie es wieder an.

Die ersten Sekunden des Tons sind bei Verwendung des HDMI-Anschluss nicht zu vernehmen.

Dies kann währen der Wiedergabe eines Kapitels einer DVD-Video auftreten. Ändern Sie die Einstellungen für die digitale Audioausgabe auf dem angeschlossenen Gerät von "Bitstream" in "PCM".

Bei Betrieb eines zu HDMI kompatiblen Gerätes einer anderen Marke, reagiert dieses System auf unerwünschte Weise.

Für die HDAVI Control werden u.U. je nach der Gerätemarke andere Steuerbefehle genutzt. Schalten Sie VIERA Link in diesem Fall aus. ( 25)

Kein Ton (oder Bild).

• Stummschaltung ausschalten. (⇒ 22)
• Überprüfen Sie die Anschlüsse der anderen Geräte. (⇒ 18 bis 20)
• Prüfen Sie, ob das empfangene Audio-Signal zu diesem Gerät kompatibel ist. (⇒ 6)
• Dieses Gerät aus- und wieder einschalten.
• Prüfen Sie, wenn dieses Gerät über ein HDMI-Kabel an den Fernseher angeschlossen ist, ob der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" beschriftet ist. Schließen Sie anderenfalls das optische digitale Audiokabel an. (⇒ 18, 19)
• Ist dieses Gerät an einen Fernseher von Panasonic angeschlossen und wird mit der Taste am aktiven Subwoofer oder der Fernbedienung eingeschaltet, wird unter Umständen kein Ton von diesem Gerät ausgegeben. Schalten Sie das Gerät in diesem Fall mit der Fernbedienung des Fernsehers ein. (⇒ 24)
• Ist der Anschluss richtig, liegt vielleicht ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln.
• Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.
• Nehmen Sie, wenn die Anzeige HDMI 2 blinkt und kein Ton ausgegeben wird, folgende Einstellungen vor.

① Schalten Sie das angeschlossene Gerät aus und wieder ein.

② Schalten Sie dieses Gerät aus, entfernen Sie das HDMI-Kabel, schließen Sie das HDMI-Kabel wieder an und schalten Sie das Gerät wieder ein.

Der Audioausgang kann nicht vom Hauptausgang zum sekundären Ausgang umgeschaltet werden.

Handelt es sich bei dem vom angeschlossenen Gerät empfangenen Audio nicht um "Dolby Dual Mono" oder lautet die Einstellung des Ausgang nicht "Bitstream", kann die Einstellung von diesem System nicht geändert werden. Ändern Sie die Einstellungen am angeschlossenen Gerät.

Beim Einschalten des Gerätes wird die Lautstärke verringert.

Wird das Gerät ausgeschaltet, während die Lautstärke auf mehr als der Hälfte steht (über 50) verringert dieses Gerät die Lautstärke automatisch auf den Mittelwert (50), wenn es eingeschaltet wird. (⇒ 25)

Der Dialog steht zu stark im Vordergrund oder die Stimme erscheint nicht natürlich.

Dieses Gerät besitzt eine Funktion, so dass der Dialog bei geringer Lautstärke in den Vordergrund gestellt wird. (⇒ 25)

Es ist kein Ton zu hören.

Das Gerät wird automatisch ausgeschaltet.

(Stellt das Gerät einen Defekt fest, wird eine Sicherheitsmaßnahme eingeleitet und dieses Gerät schaltet automatisch auf Standby.)

• Es liegt ein Problem am Verstärker vor.
• Ist die Lautstärke extrem hoch?
  Verringern Sie in diesem Fall die Lautstärke.
• Steht das Gerät an einem sehr heißen Ort?
  Versetzen Sie das Gerät in diesem Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten.
  Prüfen Sie, wenn das Problem weiter besteht, ob die Anzeige TV und HDMI 2 blinken, schalten Sie das System aus, entfernen Sie das Netzkabel und wenden Sie sich an Ihren Händler. Merken Sie sich unbedingt, welche Anzeigen blinken und informieren Sie den Händler.

Aufleuchten der Anzeigen

Die Anzeigen verdeutlichen den Status dieses Systems durch Blinken. Die nachstehenden Blinkmuster treten während normaler Betriebsbedinungen auf. Sie beziehen sich nicht auf die Meldung einer Störung. Siehe unter "Fehlerbeseitigung" ( 26) sollten die Anzeigen nicht wie nachstehend gezeigt, leuchten.

Anzeige

Die Anzeigen blinken von links nach rechts (+) oder von rechts nach links (−).

- Wenn die Lautstärke der Lautsprecher oder des Subwoofers eingestellt ist (⇒ 22)

Die Anzeigen blinken gleichzeitig.

- Wenn "MUTE" eingeschaltet ist (⇒ 22)

Die Anzeige blinkt für 10 Sek.

- Wenn der Tonausgabe-Modus der Multi-Kanal-Modus ist (⇒ 23)

- 3D Surround-Effekt und Dialog-Sprachmodus-Effekt sind aktiv (⇒ 25)

- Wenn die Einstellung für Dual Audio Main lautet (⇒ 25)

Die Anzeigen blinken für 10 Sek.

- Wenn der Tonausgabe-Modus der Automatikmodus ist (⇒ 23)

Die Anzeige blinkt für 10 Sek.

- Wenn der Tonausgabe-Modus der 2-Kanal-Modus ist (⇒ 23)

- Nur der Dolby Virtual Speaker ist eingeschaltet (⇒ 25)

- Wenn die Einstellung für Dual Audio Secondary ist (⇒ 25)

Die Anzeige blinkt für 10 Sek.

- Wenn die Einstellung für Dual Audio Main und Secondary ist (⇒ 25)

Die Anzeige blinkt für 10 Sek.

- Wenn sich der Code der Fernbedienung geändert hat (⇒ 25)

Die Anzeigen blinken einmal.

- Beim Ändern der Einstellung (Ausschalten von VIERA Link "HDAVI Control", Reduzieren des Dialog-Effekts im Clear-Modus und Ausschalten der Lautstärkebegrenzung) ( 25)

Technische Daten

VERSTÄRKERTEIL

RMS-Ausgangsleistung

10 % Oberwellengesamtverzerrung

Subwoofer-Kanäle

120 W je Kanal (100 Hz, 3 Ω)

Frontkanäle (L, R ch)

60 W je Kanal (1 kHz, 6 Ω)

Gesamtleistung RMS Dolby Digital Modus 240 W

ANSCHLÜSSE

HDMI

Dieses Gerät unterstützt die Funktion

"HDAVI Control 5".

HDMI AV-Eingang (HDMI 1, HDMI 2) 2

Eingangsverbinder Typ A (19 -polig)

HDMI AV-Ausgang (Zum Fernseher (ARC)) 1

Ausgangsverbinder Typ A (19 -polig)

Digitale Audioeingang

Optisch (TV) 1

Abtastfrequenz

88,2 kHz, 96 kHz (nur Optischer Eingang (TV), LPCM)

Audio-Format LPCM, Dolby Digital, DTS

Lautsprecherausgang

(Vorn L, R) 2

BEREICH SUBWOOFER

1 Weg, 1 -Lautsprecher- System (Typ mit Bassreflex)

Woofer 16 cm Konustyp×1

HAUPTGERÄT ALLGEMEIN

Stromverbrauch 52 W

Im Standby 0,1 W

Stromversorgung

AC 220 V bis 240 V, 50 Hz

Abmessungen (B×H×T)

Betriebstemperaturbereich

0 °C bis 40 °C

Betriebsfeuchtigskeitsbereich

20 % bis 80 % Rel. Feuchte

(keine Kondensbildung)

BEREICH VORDERER LAUTSPRECHER

2 Weg, 2 -Lautsprecher- System (Typ mit Bassreflex)

Woofer 3,5 cm×10 cm Konustyp×1

Tweeter 2,5 cm Semi-Dome Typ×1

LAUTSPRECHER ALLGEMEIN

Horizontale Anordnung mit den Ständern

Abmessungen (B×H×T)

800 mm×89 mm×75 mm

Gewicht 1,4 kg

Horizontale Anordnung mit den

Lautsprecherfüßen

Abmessungen (B×H×T)

800 mm×51 mm×58 mm

Gewicht 1,36 kg

Horizontale Anordnung (zur Wandmontage)

Abmessungen (B×H×T)

800 mm×Ca. 49 mm×58 mm

Gewicht 1,36 kg

Vertikale Anordnung mit den Fußhalterungen

Abmessungen (B×H×T)

Vertikale Anordnung (zur Wandmontage)

Abmessungen (B×H×T)

Ca. 49 mm×380 mm×58 mm

Gewicht 0,59 kg

1 Die technischen Daten können ohne Vorankündigung Änderungen unterliegen.
2 Bei den Angaben für Gewicht und Abmessungen handelt es sich um Näherungswerte.
3 Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.
4 Die Oberwellengesamtverzerrung wird mit einem AES17-Filter gemessen.

Cher client
