La ringraziamo per l'acquisto di questo prodotto.

Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni.

Conservare questo manuale.

Precauzioni per la sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare solo gli accessori consigliati.
  – Non rimuovere le coperture.
  — Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
  —Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
  — Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
• Non utilizzare una spina o una presa di rete danneggiate.

- Installare l'unità in modo che sia possibile scollegare immediatamente il cavo dell'alimentatore CA dalla presa di rete in caso di problemi.

Batteria a pastiglia (Batteria al litio)

• Pericolo d'incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare oltre 60 °C o bruciare.
• Tenere la batteria del tipo a bottone fuori della portata dei bambini. Non mettere mai in bocca la batteria del tipo a bottone. Se viene ingerita, rivolgersi a un medico.

AVVERTENZA

Unità

• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima mite.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  —Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto.
• Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Batteria a pastiglia (Batteria al litio)

• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
• All'inserimento accertarsi che i poli siano correttamente allineati.
• L'uso scorretto delle batterie può causare perdite di elettrolito e causare incendi.
  – Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce.

- Non riscaldare o esporre a fiamme le batterie.

- Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Cd

Licenze

Prodotto su licenza dei Dolby Laboratories. Dolby, Pro Logic e il simbolo della doppia D sono marchi dei Dolby Laboratories.

Prodotto con licenza sui brevetti U.S.A N.: 5,956,674; 5,974,380; 6,487,535 e altri brevetti negli Stati Uniti e in tutto il mondo rilasciati e da rilasciare.

DTS e il relativo simbolo, utilizzati sia individualmente che insieme, sono marchi registrati di DTS, Inc. DTS Digital Surround e i loghi DTS sono marchi di DTS, Inc. Il prodotto comprende del software.

© DTS, Inc. Tutti i diritti riservati.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.

HDAVI Control™ è un marchio di fabbrica della Panasonic Corporation.

Sommario

Precauzioni per la sicurezza 58

Licenze 59

Prima dell'uso

Accessori 61

Cura dell'unità 61

Guida ai comandi 62

Subwoofer attivo 62

Telecomando 63

Preparativi

Punto 1 Scelta del tipo di collocazione ....64

Sistema di diffusori 65

Subwoofer attivo 65

Punto 2 Montaggio dei diffusori 66

Quando si installano i diffusori a parete 66

Quando si collocano i diffusori su un tavolo....69

Misure anticaduta 72

Punto 3 Connessioni 74

Collegamento di base 74

Connessione a dispositivi compatibili con HDMI 76

Cavo di collegamento dei diffusori 77

Collegamento cavo di alimentazione CA 77

Operazioni

Uso di questa unità 78

Suono tridimensionale 79

Modalità di emissione dell'audio 79

Operazioni collegate con la TV (VIERA Link "HDAVI Control™") 80

Operazioni avanzate 81

Consultazione

Risoluzione dei problemi 82

Illuminazione degli indicatori 84

Caratteristiche tecniche 85

• L'aspetto dell'unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.
• Queste Istruzioni per l'uso descrivono principalmente come eseguire le operazioni tramite il telecomando, ma è anche possibile eseguire le operazioni sul subwoofer attivo, se i comandi sono gli stessi.

Sistema	SC-HTB15
Subwoofer attivo (unità principale)	SU-HTB15
Sistema di diffusori	SB-HTB15

Accessori

Controllare gli accessori forniti in dotazione prima di utilizzare questa unità.

□ 1 Telecomando(con batteria)(N2QAYC000046)	□ 1 Cavo di alimentazione CA	□ 2 Cavi dei diffusori
□ 1 Attacco del diffusore-	□ 8 Viti[Vite A (Grande×6)][Vite B (Piccola×2)]	□ 3 Piedini del diffusore(Piedino del diffusore A×2)(Piedino del diffusore B×1)
□ 2 Supporti	□ 2 Basi

- I codici prodotto sono aggiornati a giugno 2011. Possono essere soggetti a modifiche.

Cura dell'unità

■ Pulire questa unità con un panno morbido ed asciutto

• Quando l'unità è molto sporca, pulirla prima con un panno inumidito e ben strizzato, e poi con un panno asciutto.
• Quando si pulisce l'unità, utilizzare un panno fine. Non utilizzare tessuti o altri materiali (strofinacci, ecc.) che possono sfaldarsi. In caso contrario i granelli lasciati dal tessuto potrebbero restare incastrati all'interno della copertura dei diffusori.
• Non utilizzare mai alcol, diluente o benzina per pulire questa unità.
• Prima di utilizzare panni chimici, leggere con attenzione le istruzioni allegate al panno.

Guida ai comandi

Subwoofer attivo

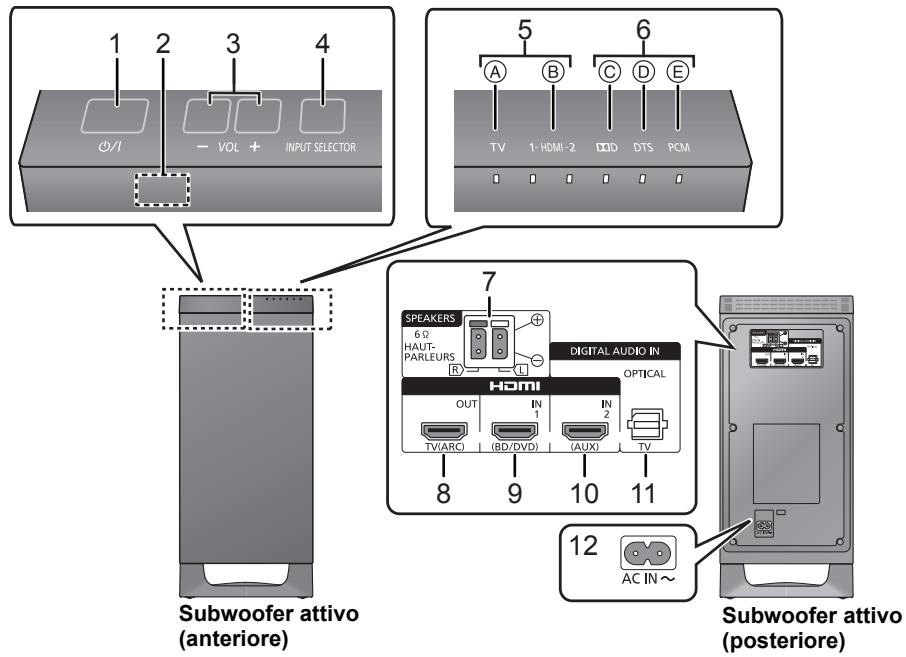

1 2 3 4 Ø/1 - VOL + INPUT SELECTOR 5 6 A B C D E TV 1-HDMI-2 COD DTS PCM 7 SPEAKERS 6 Ω HAUT- PARLEURS DIGITAL AUDIO IN OPTICAL HOMI OUT IN IN TV(ARC) (BD/DVD) (AUX) TV 8 9 10 11 12 AC IN~ Subwoofer attivo (anteriore) Subwoofer attivo (posteriore)

1 Interruttore di standby/accensione (⏻/l)

Premerlo per passare dallo stato di accensione alla modalità standby o viceversa. In modalità standby l'unità consuma comunque una piccola quantità di corrente.

2 Sensore del segnale di telecomando ( 65)

3 Regolare il volume dei diffusori

4 Selezionare la sorgente TV → HDMI 1 → HDMI 2

5 Indicatori del selettore di ingresso*

Ⓐ Indicatore TV Si illumina in verde quando la sorgente audio selezionata è il televisore
⑧ Indicatore HDMI IN 1, HDMI IN 2 Quando il dispositivo collegato al terminale HDMI IN 1 o al terminale HDMI IN 2 è la sorgente audio ( ⑧ si illumina di un color ambra)

6 Indicatori formato audio*

© Indicatore Dolby Digital Si illumina quando Dolby Digital è il formato audio corrente
(D) Indicatore DTS Si illumina quando DTS è il formato audio corrente
E Indicatore PCM Si illumina quando il formato audio corrente è PCM (2 canali, Multicanale)

7 Terminali per i diffusori (⇒ 77)
8 Terminale HDMI OUT (compatibile con ARC) ( 74)
9 Terminale HDMI IN 1 ( 76)
10 Terminale HDMI IN 2 ( 76)
11 Terminale OPTICAL DIGITAL AUDIO IN ( 75)

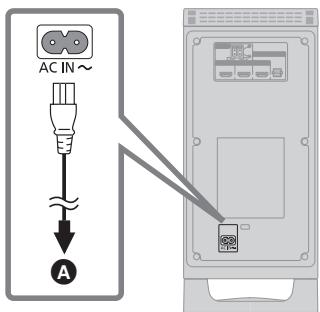

12 Terminale AC IN ( 77)

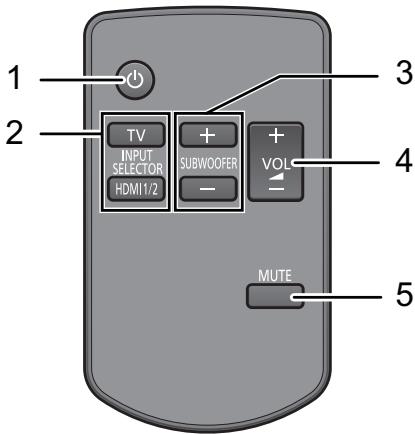

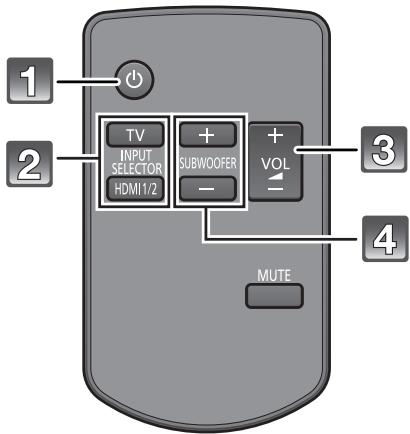

1 2 TV INPUT SELECTOR HDMI1/2 SUBWOOFER + - VOL + - 3 4 MUTE 5

1 Accendere o spegnere quest'unità (⇒ 78)
2 Selezionare la sorgente (⇒ 78)

• [TV]: Selezionare il televisore come sorgente
- [HDMI 1/2]: Selezionare il dispositivo collegato al terminale HDMI IN 1 o HDMI IN 2 come sorgente

3 Regolare il livello di emissione per il subwoofer attivo (suono dei bassi) (⇒ 78)
4 Regolare il volume dei diffusori ( 78)
5 Mettere la sordina (⇒ 78)

Prima dell'uso rimuovere la pellicola isolante A.

■ Sostituzione di una batteria a pastiglia

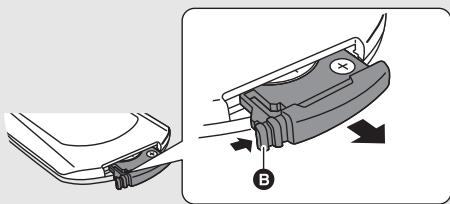

① Tenendo premuto il fermo Ⓑ, estrarre l'alloggiamento della batteria.

② Inserire la batteria a pastiglia con il segno (+) rivolto verso l'alto, quindi rimettere in sede l'alloggiamento della batteria.

• Quando la batteria a pastiglia si esaurisce, sostituirla con una nuova (codice componente: CR2025). Normalmente la batteria dovrebbe durare circa 1 anno, ma questo dipende dalla frequenza di utilizzo dell'unità.
• Tenere la batteria a pastiglia fuori della portata dei bambini per impedire che la inghiottano.

Punto 1 Scelta del tipo di collocazione

- Le figure che seguono mostrano alcuni esempi di collocazione dei diffusori.

Quando si collocano i diffusori a parete

Collocazione dei diffusori in orizzontale

Collocazione dei diffusori in verticale

Quando si collocano i diffusori su un tavolo

Collocazione dei diffusori tramite i supporti

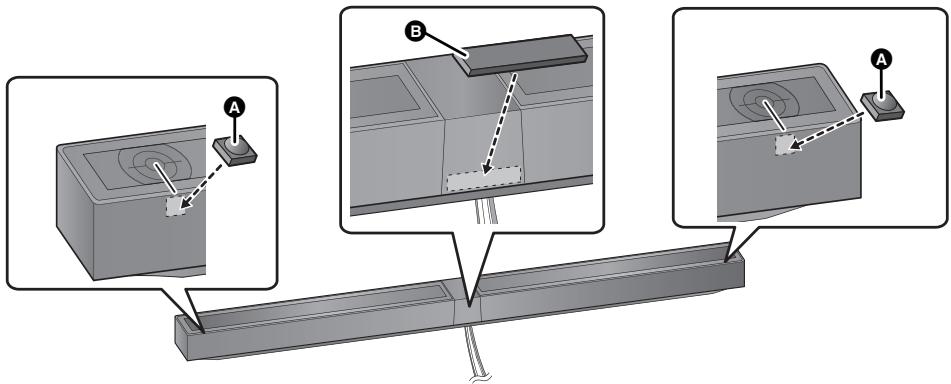

Collocazione dei diffusori tramite i piedini degli stessi

Collocazione dei diffusori tramite i supporti di base

• Il subwoofer attivo e i diffusori in dotazione devono essere utilizzati esclusivamente come indicato in queste istruzioni. In caso contrario si rischia di danneggiare l'amplificatore e/o i diffusori, ed esiste il pericolo che si sviluppi un incendio. Se si sono verificati dei danni, o se si rileva un improvviso peggioramento delle prestazioni consultare un tecnico qualificato.
• Non tentare di installare i diffusori su una parete utilizzando metodi diversi da quelli descritti in questo manuale.

Sistema di diffusori

- Non tenere i diffusori con una mano sola, per evitare di ferirsi lasciandoli cadere mentre si trasportano.

■ Quando si installano i diffusori a parete

La parete o il pilastro a cui attaccare i diffusori devono poter supportare un peso di 33 kg per vite. Quando si installano i diffusori a parete si consiglia di consultare un impresario qualificato. Con una installazione non corretta esiste il rischio di danneggiare la parete e i diffusori, oltre a quello di riportare lesioni personali.

■ Quando si collocano i diffusori di fronte al televisore

I diffusori possono bloccare i vari sensori presenti sul televisore (sensore C.A.T.S. (Contrast Automatic Tracking System), sensore del telecomando, ecc.) e i trasmettitori 3D Eyebolt installati sui televisori compatibili con il 3D, o interferire con il loro funzionamento.

- Se si utilizzano i supporti

Allontanare ulteriormente i diffusori dal televisore. Se ancora il televisore non funziona correttamente, provare a rimuovere i supporti.

- Se non si utilizzano i supporti

Allontanare ulteriormente i diffusori dal televisore. Se ancora il televisore non funziona correttamente, provare a collocarli accanto al televisore ( 64).

Subwoofer attivo

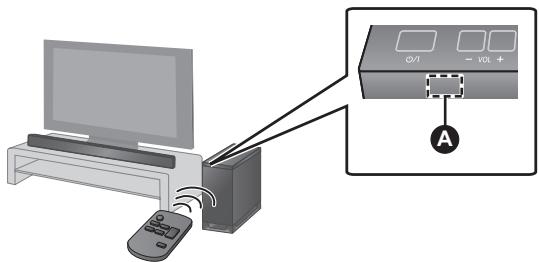

Il sensore del segnale del telecomando si trova sul subwoofer attivo.

- Utilizzare il telecomando alla distanza corretta.

A Sensore del segnale di telecomando

- Raggio di azione del telecomando

Distanza massima: Entro circa 7 m direttamente davanti all'unità

Angolazione: Circa 30° a sinistra e a destra

■ Quando si trasporta il subwoofer attivo

B Non tenere il subwoofer attivo per questa apertura. Possono restare danneggiate le parti interne (il sistema diffusore).
c Quando si sposta il subwoofer attivo, tenerlo sempre per il fondo.

• Collocare il subwoofer attivo in posizione orizzontale con il pannello superiore rivolto verso l'alto.
• Se si collocano il subwoofer attivo e i diffusori troppo vicino ai muri e agli angoli è possibile che il livello dei bassi risulti eccessivo. Coprire le pareti e le finestre con tende spesse.
• Se sul televisore i colori appaiono irregolari, spegnere il televisore per circa 30 minuti. Se il problema persiste, allontanare ulteriormente i diffusori dal televisore.
• Non tenere oggetti magnetizzati, come schede magnetiche, orologi, ecc. vicino all'impianto, per evitare di danneggiarli.

Punto 2 Montaggio dei diffusori

Quando si installano i diffusori a parete

Collocazione dei diffusori in orizzontale

1 Diffusore (L) 1 Diffusore (R) 2 Cavi dei diffusori (L): BIANCO (R): ROSSO 1 Attacco del diffusore 4 Viti A (Grandi)

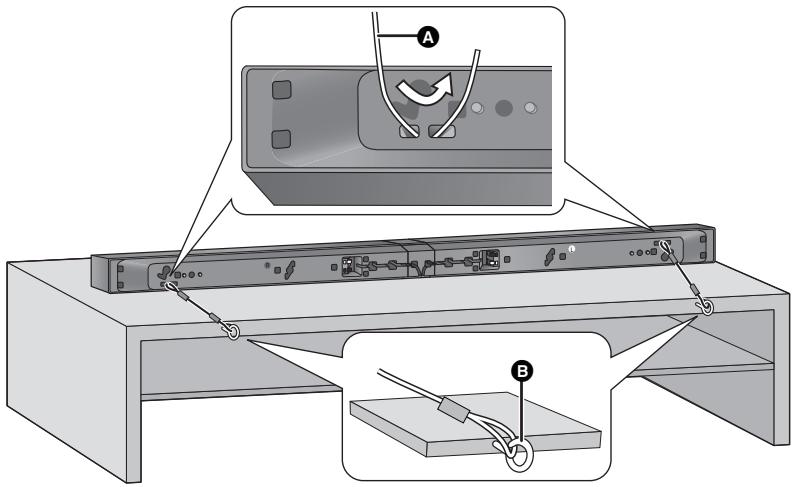

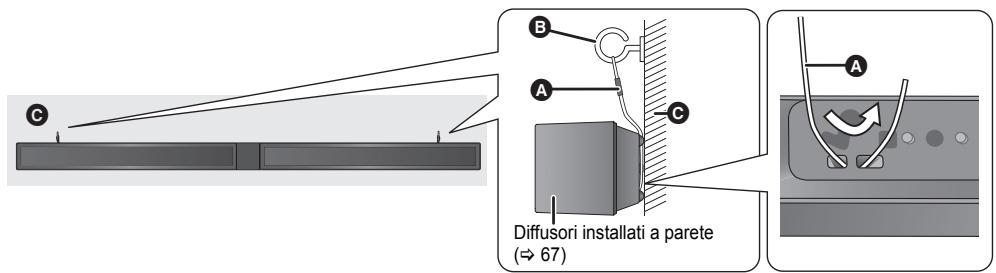

• Per informazioni su una misura di sicurezza che è possibile adottare per evitare che i diffusori cadano, vedere a pagina 72.
• Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.

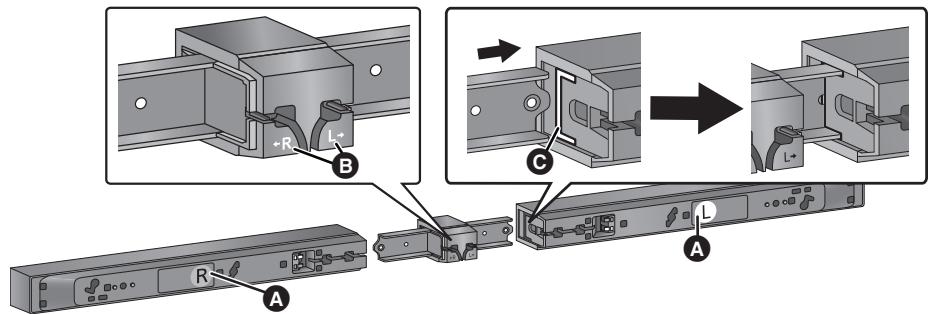

1 Far corrispondere l'indicazione L/R Ⓐ sul diffusore con l'indicazione L/R Ⓑ sul relativo attacco, quindi inserire fino in fondo la parte metallica del diffusore in Ⓒ.

- Non collegare il diffusore sinistro all'attacco del diffusore destro o viceversa. Verificare l'orientamento del diffusore tramite l'etichetta sul retro dello stesso.

A Indicazione L/R sull'etichetta del diffusore

B Indicazione L/R sull'attacco del diffusore

© Fessura a forma di “C”

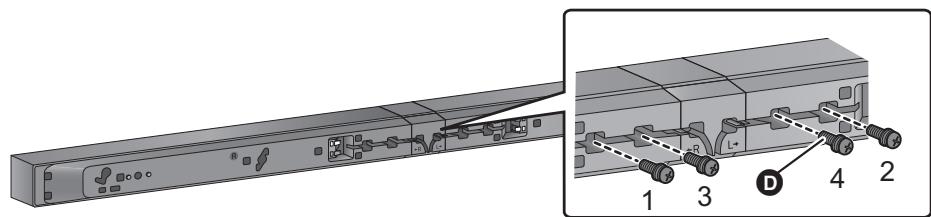

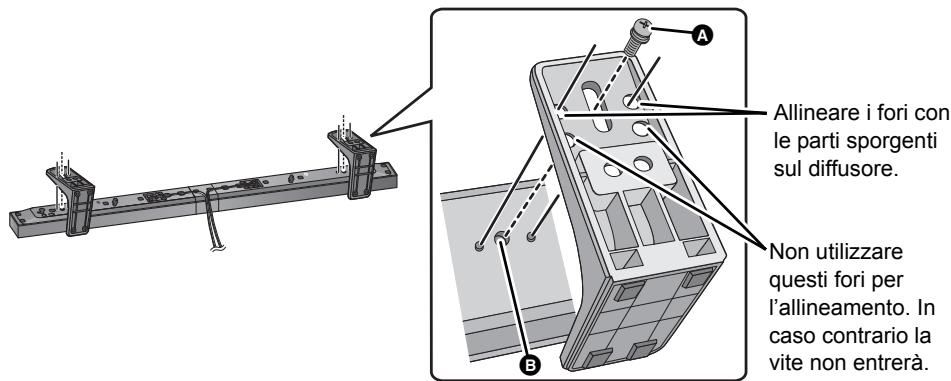

2 Utilizzare le viti A per fissare i diffusori al relativo attacco.

- Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.

D Vite A (in dotazione)

- Accertarsi di inserire le viti nell'ordine indicato dalla figura.

3

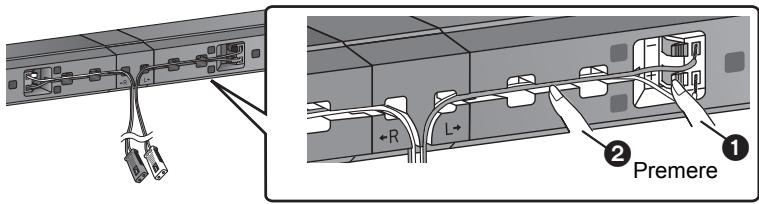

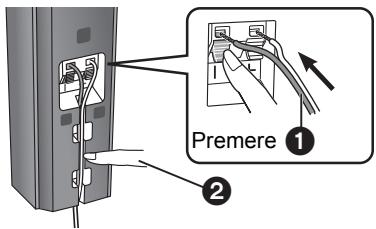

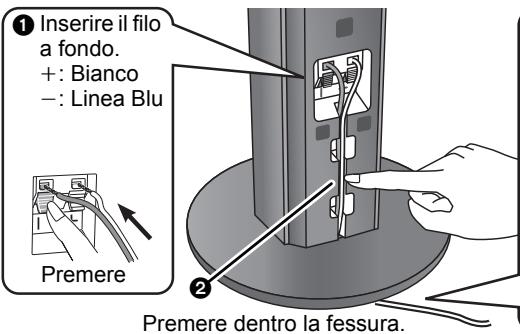

Collegare i cavi del diffusore.

• Per accertarsi che il cavo sia collegato al diffusore corretto, il colore del connettore dovrà corrispondere al colore dell'indicazione L/R sull'etichetta del diffusore; in questo modo si eviterà di collegare il cavo al diffusore sbagliato.
• Inserire bene il filo, facendo attenzione a non inserirlo oltre l'isolamento del filo.

① Inserire il filo a fondo.

+: Bianco

-: Linea Blu

② Premere dentro la fessura.

4

Inserire una vite (non in dotazione) all'interno del muro.

• Utilizzare le indicazioni che seguono per identificare le posizioni delle viti sulla parete.
• Lasciare almeno 20 mm di spazio al di sopra e su ciascun lato del diffusore in modo da poter alloggiare comodamente il diffusore stesso.
• Il punto della parete in cui verrà installata la vite e la vite stessa devono essere in grado di sostenere più di 33 kg.
• Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.

A B C D E

A Almeno 30 mm

B ∅4,0 mm

© ∅7,0 mm a ∅9,4 mm

D Parete o pilastro

E 5,5 mm a 6,5 mm

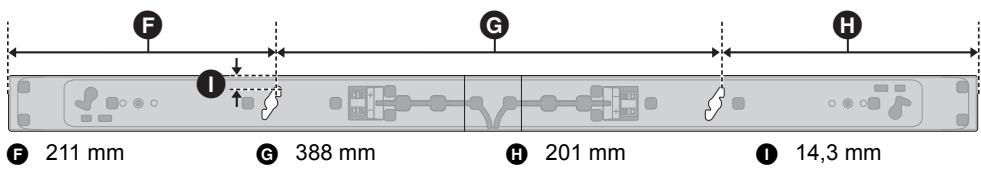

F G H I 211 mm 388 mm 201 mm 14,3 mm

5

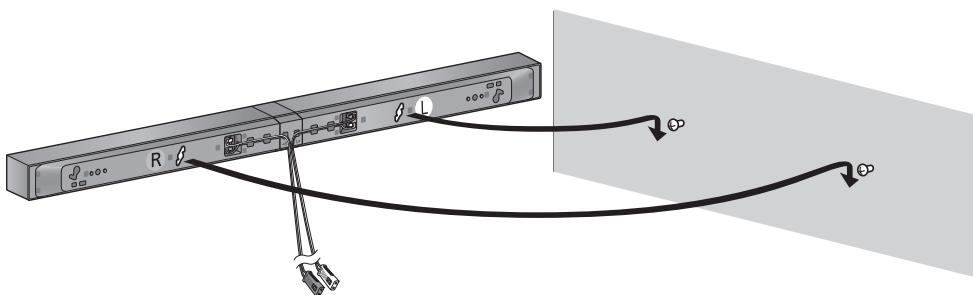

Appendere saldamente il diffusore alla vite usando il foro del diffusore.

Sì		NO
	● Spostare il diffusore in modo che la vite sia in questa posizione.		● In questa posizione, é probabile che il diffusore cada se viene spostato a sinistra o a destra.

Collocazione dei diffusori in verticale

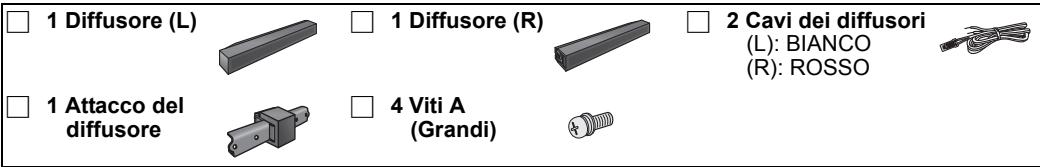

□ 1 Diffusore (L)

□ 1 Diffusore (R)

2 Cavi dei diffusori

(L): BIANCO

(R): ROSSO

• Per informazioni su una misura di sicurezza che è possibile adottare per evitare che i diffusori cadano, vedere a pagina 72.
• Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.

1 Collegare i cavi del diffusore.

• Inserire bene il filo, facendo attenzione a non inserirlo oltre l'isolamento del filo.
• Per accertarsi che il cavo sia collegato al diffusore corretto, il colore del connettore dovrà corrispondere al colore dell'indicazione L/R sull'etichetta del diffusore; in questo modo si eviterà di collegare il cavo al diffusore sbagliato.

① Inserire il filo a fondo.

+: Bianco

-: Linea Blu

② Premere dentro la fessura.

2 Inserire una vite (non in dotazione) all'interno del muro.

• Utilizzare le indicazioni che seguono per identificare le posizioni delle viti sulla parete.
• Lasciare almeno 20 mm di spazio al di sopra e su ciascun lato del diffusore in modo da poter alloggiare comodamente il diffusore stesso.
• Il punto della parete in cui verrà installata la vite e la vite stessa devono essere in grado di sostenere più di 33 kg.
• Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.

A B C D E

A Almeno 30 mm
B ∅4,0 mm
© ∅7,0 mm a
∅9,4 mm
D Parete o pilastro
E 5,5 mm a 6,5 mm

F G G

F 55 mm
G 24,5 mm

3 Fissare saldamente il diffusore/i diffusori sulle viti facendole passare attraverso i fori.

Sì	NO
• Spostare il diffusore in modo che la vite sia in questa posizione.	• In questa posizione, é probabile che il diffusore cada se viene spostato a sinistra o a destra.

Quando si collocano i diffusori su un tavolo

Collocazione dei diffusori tramite i supporti

□ 1 Diffusore (L)

□ 1 Diffusore (R)

2 Cavi dei diffusori

(L): BIANCO (R): ROSSO

□ 1 Attacco del diffusore

□ 2 Supporti

6 Viti A (Grandi)

• Per informazioni su una misura di sicurezza che è possibile adottare per evitare che i diffusori cadano, vedere a pagina 72.
• Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.

1 Montare i diffusori eseguendo i passaggi da 1 a 3 descritti in "Collocazione dei diffusori in orizzontale" (⇒ 66).

2 Installare i supporti.

- Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.

Allineare i fori con le parti sporgenti sul diffusore. Non utilizzare questi fori per l'allineamento. In caso contrario la vite non entrerà.

A Vite A (in dotazione)
B Foro della vite

[Non-Text]

Collocazione dei diffusori tramite i piedini degli stessi

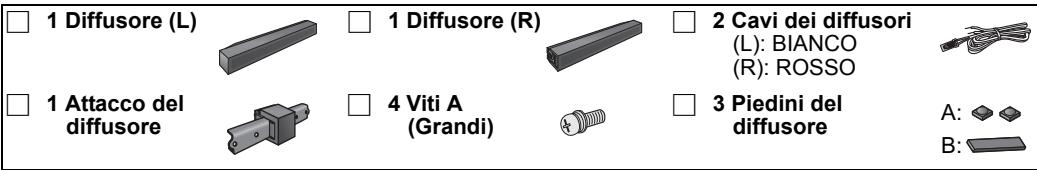

1 Diffusore (L) 1 Diffusore (R) 2 Cavi dei diffusori (L): BIANCO (R): ROSSO 1 Attacco del diffusore 4 Viti A (Grandi) 3 Piedini del diffusore A: B:

• Per informazioni su una misura di sicurezza che è possibile adottare per evitare che i diffusori cadano, vedere a pagina 72.
• Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.

Montare i diffusori eseguendo i passaggi da 1 a 3 descritti in "Collocazione dei diffusori in orizzontale" (⇒ 66).

Installare i piedini sul fondo dei diffusori.

- Tenere i piedini dei diffusori fuori della portata dei bambini per impedire che li inghiottano.

A Piedino del diffusore A (in dotazione)

- Installare il piedino del diffusore A sotto il tweeter, al centro (come illustrato).

B Piedino del diffusore B (in dotazione)

- Installare il piedino del diffusore nella posizione indicata dalla figura.

Collocazione dei diffusori tramite i supporti di base

□ 1 Diffusore (L)

□ 1 Diffusore (R)

2 Cavi dei diffusori

(L): BIANCO

(R): ROSSO

□ 2 Basi

□ 2 Viti B (Piccole)

• Per informazioni su una misura di sicurezza che è possibile adottare per evitare che i diffusori cadano, vedere a pagina 72.
• Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.

1

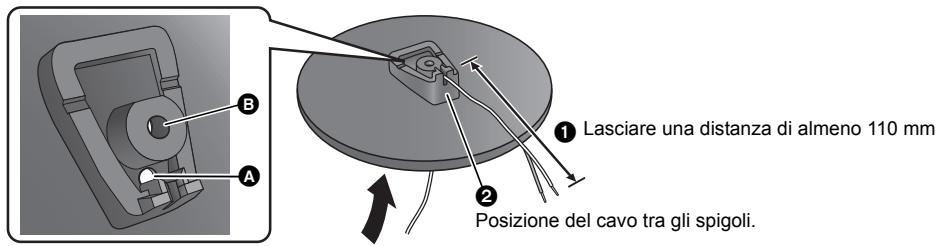

Far passare il cavo del diffusore attraverso la base.

- Accertarsi di far passare il cavo del diffusore attraverso il foro come indicato dalla figura.

① Lasciare una distanza di almeno 110 mm ② Posizione del cavo tra gli spigoli.

A Foro

B Foro della vite

2

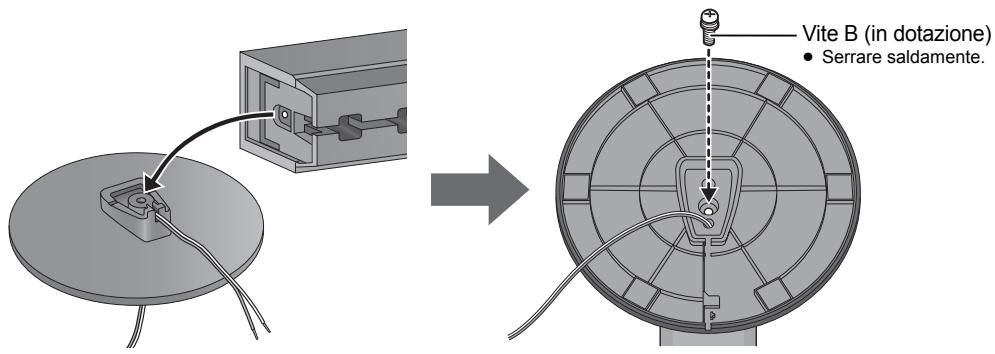

Installare il diffusore sulla base.

• Per accertarsi che il cavo sia collegato al diffusore corretto, il colore del connettore dovrà corrispondere al colore dell'indicazione L/R sull'etichetta del diffusore; in questo modo si eviterà di collegare il cavo al diffusore sbagliato.
• Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.

Vite B (in dotazione) • Serrare saldamente.

(Continua alla pagina seguente)

Collegare i cavi dei diffusori.

- Inserire bene il filo, facendo attenzione a non inserirlo oltre l'isolamento del filo.

① Inserire il filo a fondo. +: Bianco -: Linea Blu Premere ② Premere dentro la fessura.

③ Tirare il cavo dritto lungo la linea e farlo scivolare nella scanalatura.

- Accertarsi di far passare il cavo sotto la parte sporgente.

Retro della base

Per evitare che i diffusori possano cadere, si consiglia di installare un cordoncino anticaduta (da qui in avanti denominato semplicemente “cordoncino”) quando si collocano i diffusori a parete o su un tavolo, come ulteriore misura precauzionale.

• Quando si esegue l'installazione su una parete di calcestruzzo o su una superficie che potrebbe non garantire un supporto adeguato si consiglia di consultare un imprenditore edile qualificato per informazioni sulla procedura più appropriata (⇒ 67, 68). Con una installazione non corretta esiste il rischio di danneggiare la parete e i diffusori, oltre a quello di riportare lesioni personali.
• Utilizzare un cordoncino inferiore a ∅2,0 mm, in grado di sostenere più di 10 kg.
• Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.
• Accertarsi che il gioco del cordoncino sia minimo.

Quando si collocano i diffusori a parete

Posizione orizzontale

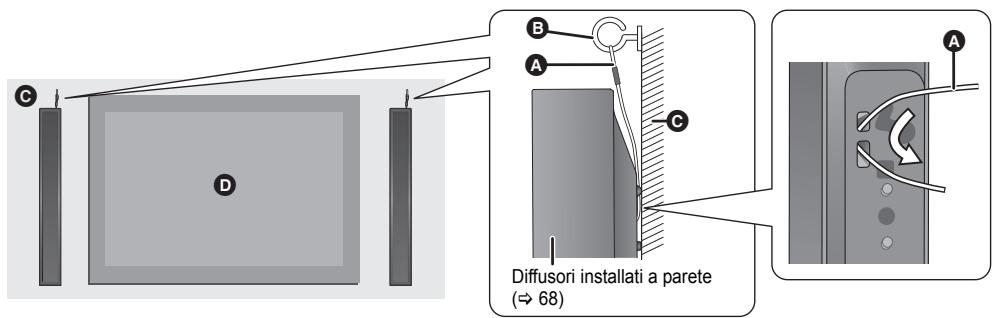

C B A C Diffusori installati a parete (⇒ 67) A

Posizione verticale

C D B A C Diffusori installati a parete (→ 68) A

A Cordoncino (non in dotazione)
B Occhiello (non in dotazione)

© Parete
D TV

Posizione orizzontale

A Cordoncino (non in dotazione)

B Occhiello (non in dotazione)

- La posizione dell'occhiello può variare a seconda di dove vengono installati i diffusori.

© Parete

D Circa 150 mm

Punto 3 Connessioni

- Prima di fare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi.

Non collegare il cavo di alimentazione CA prima di aver completato tutti gli altri collegamenti.

HDMI

Il collegamento HDMI supporta VIERA Link "HDAVI Control" (⇒ 80) quando è utilizzato con una TV Panasonic compatibile.

- Utilizzare i cavi HDMI ad alta velocità che presentano il logo HDMI (indicato in copertina). Si raccomanda di usare cavi HDMI Panasonic.

Codice componente consigliato (cavo HDMI ad alta velocità):

RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), ecc.

- Non è possibile utilizzare cavi non compatibili con lo standard HDMI.

Compatibilità con il 3D

Compatibilità con i televisori 3D FULL HD e i lettori Blu-ray compatibili con il 3D

- Questa unità è in grado di trasmettere il segnale 3D proveniente da un lettore Blu-ray compatibile con il 3D a un televisore 3D FULL HD.

Collegamento di base

1 Verificare se il terminale HDMI del televisore riporta la dicitura “HDMI (ARC)”.

Se il terminale reca la dicitura “HDMI (ARC)” la connessione è diversa dal caso in cui essa non sia riportata.

Con dicitura "HDMI (ARC)": Connessione A

Senza dicitura “HDMI (ARC)”: Connessione B ( 75)

Che cos'è ARC?

ARC è l'abbreviazione di Audio Return Channel, una funzione HDMI nota anche come HDMI ARC. Quando si collega il subwoofer attivo a un terminale che riporta la dicitura "HDMI (ARC)", non è più necessario collegare il cavo audio digitale a fibre ottiche per ascoltare il suono proveniente dal televisore, ed è sufficiente un cavo HDMI per gustarsi sia le immagini che l'audio.

2 Effettuare la connessione.

A Con dicitura “HDMI (ARC)”

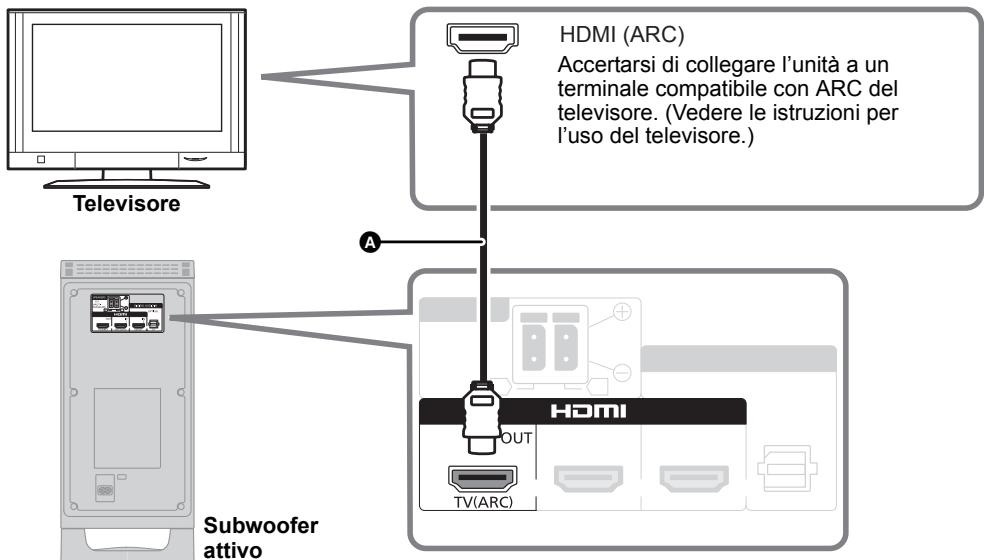

Televisore Subwoofer attivo HDMI (ARC) Accertarsi di collegare l'unità a un terminale compatibile con ARC del televisore. (Vedere le istruzioni per l'uso del televisore.) A HDMI OUT TV(ARC)

A Cavo HDMI (non in dotazione)

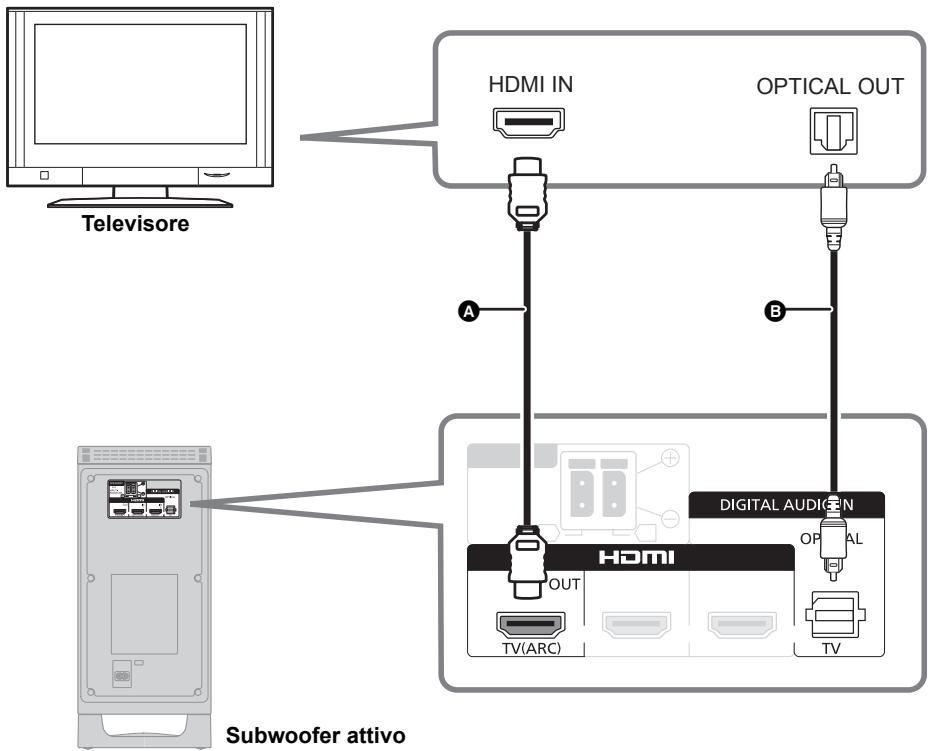

Televisore HDMI IN OPTICAL OUT A B DIGITAL AUDICEN HDMI OUT OP AL TV(ARC) TV Subwoofer attivo

A Cavo HDMI (non in dotazione)
B Cavo audio digitale a fibre ottiche (non in dotazione)

Connessione a dispositivi compatibili con HDMI

È possibile fare in modo che il segnale audio sia trasmesso da un lettore Blu-ray, un lettore DVD o altro dispositivo analogo compatibile con HDMI, collegato a questa unità; il segnale può quindi essere passato al televisore.

- Quando si collega un altro dispositivo esterno come un set top box, consultare le istruzioni per l'uso del televisore.

Preparativi

- Collegare questo impianto al televisore. (⇒ 74, 75)

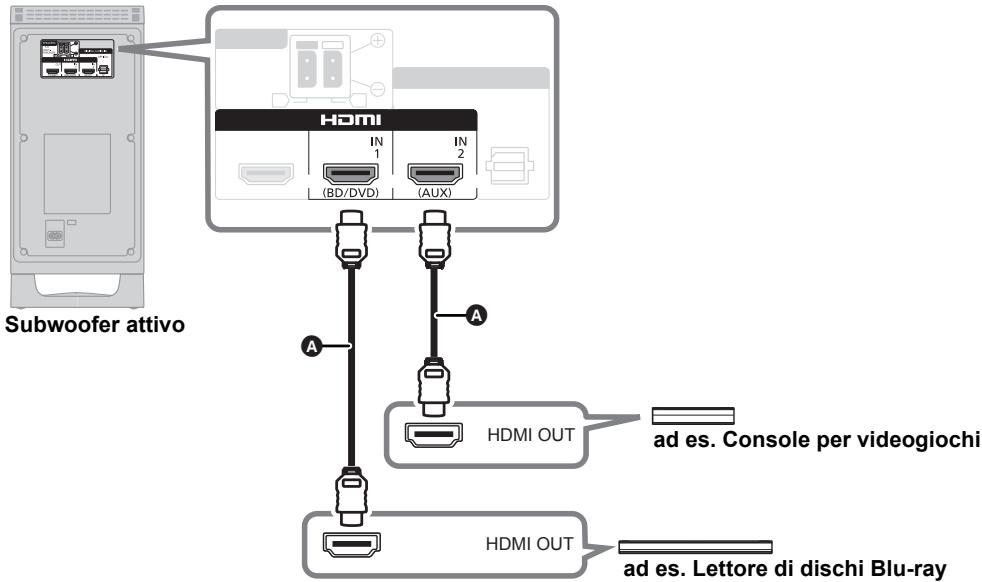

Subwoofer attivo HDMI IN 1 IN 2 (BD/DVD) (AUX) A HDMI OUT ad es. Console per videogiochi HDMI OUT ad es. Lettore di dischi Blu-ray

A Cavo HDMI (non in dotazione)

■ Funzione Stand-by pass-through HDMI

Anche se l'impianto si trova in stand-by, i segnali audio e/o video provenienti dal dispositivo collegato al terminale HDMI IN 1 o HDMI IN 2 verranno inviati al televisore collegato al terminale HDMI OUT (Il suono non verrà trasmesso da questo impianto). Quando i dispositivi sono connessi sia al terminale HDMI IN 1 che al terminale HDMI IN 2, verranno emessi i segnali del dispositivo in ingresso selezionato per ultimo.

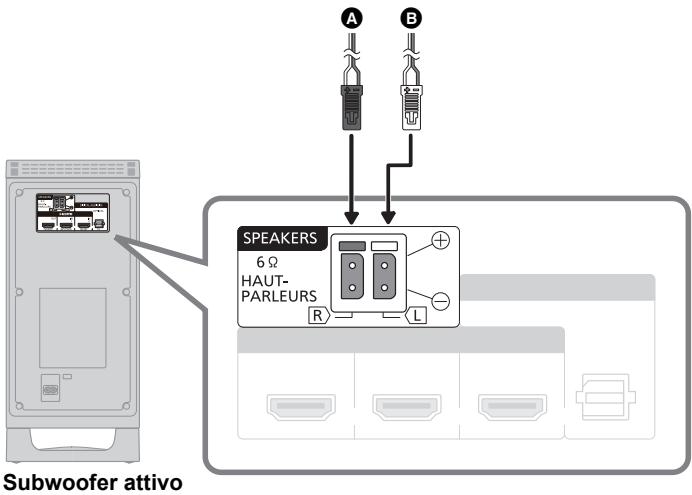

Cavo di collegamento dei diffusori

Collegare a terminali dello stesso colore.

Subwoofer attivo A B SPEAKERS 6 Ω HAUT- PARLEURS R L

A ROSSO

Diffusore Anteriori (Canale R)

B BIANCO

Diffusore Anteriori (Canale L)

Collegamento cavo di alimentazione CA

- Collegare solo dopo che tutti gli altri collegamenti sono completati.

AC IN~ A

A Ad una presa di corrente

Subwoofer attivo

• Il subwoofer attivo consuma una piccola quantità di corrente alternata anche quando è in stand-by (0,1 W). Per ridurre i consumi, se non si utilizza questo sistema per lungo tempo, scollegarlo dalla presa di corrente.
• Il cavo di alimentazione c.a. in dotazione deve essere utilizzato esclusivamente con il subwoofer attivo. Non utilizzarlo con altri apparecchi. Evitare inoltre di utilizzare cavi di altri apparecchi con il subwoofer attivo.

Uso di questa unità

Preparativi

- Accendere il televisore.

1 2 TV INPUT SELECTOR HDMI 1/2 + SUBWOOFER - + VOL - 3 4 MUTE

Se l'impianto non funziona come previsto (se ad esempio il suono è difettoso) ripristinare le impostazioni di fabbrica e riavviarlo. (⇒ 82)

■ Mettere la sordina Premere [MUTE].

Gli indicatori del formato audio lampeggeranno contemporaneamente mentre è attivata la sordina.

• Per annullare, premere nuovamente il pulsante o regolare il volume.
• La sordina viene annullata se si spegne questa unità.

1 Premere [💡] per accendere questa unità.

2 Premere [TV] o [HDMI 1/2] per selezionare la sorgente di ingresso. ( 62)

- Se si è selezionato [HDMI 1/2], accertarsi di selezionare la modalità di ingresso del televisore per questo sistema e di avviare la riproduzione.

3 Premere [+ VOL -] per regolare il volume degli altoparlanti.

- Livello del volume: da 1 a 100 ^※

4 Premere [+ SUBWOOFER -] per regolare il livello del subwoofer (suono dei bassi).

- Livelli del subwoofer: da 1 a 4 ^※

※ Mentre si regola il volume degli altoparlanti o il livello del subwoofer gli indicatori del formato audio lampeggiano da sinistra a destra (+) o da destra a sinistra (−). Gli indicatori non lampeggeranno quando verrà raggiunto il livello massimo o quello minimo.

Indicatore formato audio

• Se si sente del suono proveniente dagli altoparlanti del televisore, ridurre al minimo il volume del televisore.
• Il volume massimo del televisore può essere diverso da quello di questa unità.
• Se si spegne l'unità con il volume impostato su un punto superiore alla metà (sopra i 50), quando la si accende la stessa abbasserà automaticamente il volume al punto intermedio (50) (Vedere pagina 81 per disattivare questa funzione).
• Il volume può essere visualizzato sul televisore se il subwoofer attivo è collegato a un televisore Panasonic in grado di visualizzare il volume impostato per questo impianto.

Suono tridimensionale

Questo impianto consente di ottenere una perfetta fusione tra suono e immagini. Per impostazione predefinita l'effetto suono tridimensionale sarà applicato alle sorgenti audio Multicanale.

Ad es. Raffigurazione del campo sonoro tridimensionale

Suono tridimensionale
Dolby Virtual Speaker	Questo effetto consente di ottenere un suono avvolgente come quello in formato 5.1 canali.
Effetto surround tridimensionale	Oltre all'effetto Dolby Virtual Speaker, Panasonic ha implementato una tecnologia proprietaria per il controllo del campo sonoro, in grado di ampliare il campo sonoro in avanti, all'indietro, verso l'alto e verso il basso, offrendo un suono profondo e potente perfetto per le immagini tridimensionali.
Dialogo chiaro	I commenti e i dialoghi sportivi di spettacoli televisivi sono uditi come se il suono venisse dal televisore, dando la sensazione che il suono e l'immagine siano tutt'uno.Inoltre il dialogo si distingue maggiormente dagli altri suoni durante la riproduzione a volume normale e quando il volume viene abbassato in occasione della visione notturna.

È possibile attivare e disattivare l'effetto Dolby Virtual Speaker e l'effetto surround tridimensionale cambiando le impostazioni della modalità di emissione dell'audio.

Modalità di emissione dell'audio

Per impostazione predefinita l'effetto Dolby Virtual Speaker e l'effetto surround tridimensionale verranno applicati alle sorgenti audio Multicanale, come lettori di dischi Blu-ray Disc o di DVD, ecc. Cambiando l'impostazione di emissione dell'audio è possibile applicare l'effetto Dolby Virtual Speaker e l'effetto surround tridimensionale a sorgenti audio a 2 canali, come un televisore.

Modalità di emissione dell'audio	Dolby Virtual Speaker ed effetto surround tridimensionale
Modalità Multicanale	Gli effetti saranno applicati a tutte le sorgenti audio.
	Gli effetti saranno applicati alle sorgenti audio Multicanale.Gli effetti saranno applicati alle sorgenti audio a 2 canali.
Modalità 2 canali	Gli effetti non saranno applicati a nessuna sorgente audio.

※1 L'effetto Dolby Virtual Speaker e l'effetto surround tridimensionale verranno regolati automaticamente.
※2 Questo indicatore si illuminerà anche quando la sorgente audio è Multicanale.

Per cambiare la modalità di emissione dell'audio

Tenere premuto [MUTE] per più di 2 secondi.

- L'indicazione dell'impostazione corrente lampeggia per 10 secondi.

Mentre l'indicatore lampeggia, premere nuovamente [MUTE] per cambiare l'impostazione.

- L'impostazione cambia ogni volta che si preme [MUTE].

Quando si utilizza il cavo audio digitale a fibre ottiche, Dolby Virtual Speaker e l'effetto surround tridimensionale verranno annullati automaticamente se la frequenza di campionamento del segnale audio è superiore a 48 kHz.

Operazioni collegate con la TV

(VIERA Link "HDAVI Control™")

Che cos'è VIERA Link "HDAVI Control"? VIERA Link "HDAVI Control" è una funzione molto comoda che permette di effettuare operazioni collegate a questa unità e a una TV Panasonic (VIERA) con "HDAVI Control". È possibile utilizzare questa funzione collegando l'apparecchio con un cavo HDMI. Per maggiori dettagli sul funzionamento, consultare le istruzioni di funzionamento dell'apparecchio collegato.

Preparativi

① Controllare che il collegamento HDMI sia stato effettuato. (⇒ 74 a 76)
② Attivare le operazioni “HDAVI Control” sull’apparecchio collegato (ad es. il televisore).
③ Per ottimizzare le operazioni “HDAVI Control” cambiare le seguenti impostazioni sul TV ^®1 collegato.

- Impostare l'altoparlante di questa unità come predefinito. ^2

- Impostare questa unità per la selezione dell'altoparlante.

④ Accendere tutti gli apparecchi compatibili con "HDAVI Control" e selezionare il canale di ingresso del televisore per questo impianto, per garantire il corretto funzionamento di "HDAVI Control".
⑤ Se un dispositivo è collegato al terminale HDMI IN, avviare la riproduzione per controllare che l'immagine venga visualizzata sul televisore correttamente.

Ripetere tale procedura quando si cambiano i collegamenti o le impostazioni.

※1 La disponibilità e la funzione delle impostazioni possono variare a seconda del televisore. Per ulteriori informazioni consultare le istruzioni per l'uso del televisore.
※2 Se il televisore consente di impostare un altoparlante predefinito con VIERA Link, se si sceglie questa unità come altoparlante predefinito verrà automaticamente impostata questa unità per la selezione dell'altoparlante.

• VIERA Link “HDAVI Control”, pur essendo basata sulle funzioni di comando fornite da HDMI, uno standard di settore noto come HDMI CEC (Consumer Electronics Control), è in realtà una funzione esclusiva, sviluppata e implementata da noi. Per questa ragione non è possibile garantire che funzionerà correttamente con apparecchi di altri produttori che supportano lo standard HDMI CEC.
• Questa unità supporta la funzione “HDAVI Control 5”. “HDAVI Control 5” è lo standard più recente (informazioni aggiornate a dicembre 2010) per gli apparecchi Panasonic compatibili HDAVI Control. Questo standard è compatibile con gli apparecchi HDAVI convenzionali Panasonic.
• Consultare i manuali relativi per sapere quali apparecchi di altri produttori supportano le funzioni VIERA Link.

Cosa si può fare con VIERA Link "HDAVI Control"

Per accertarsi che l'audio venga emesso da questo impianto, selezionare il diffusore home cinema dal menu Diffusori di VIERA Link utilizzando il telecomando per accendere questo prodotto. La disponibilità e la funzione delle impostazioni può variare a seconda del televisore. Per ulteriori informazioni consultare le istruzioni per l'uso del televisore.

■ Controllo diffusore

È possibile selezionare se l'audio verrà trasmesso da questa unità o dai diffusori del televisore utilizzando le impostazioni del menu sul televisore.

Home Cinema

Questo impianto è attivo.

• Quando questo prodotto si trova in modalità stand-by, se si passa dagli altoparlanti del televisore a quelli di questo prodotto nel menu VIERA Link l'unità si accenderà automaticamente e verrà selezionata come sorgente "TV".
• È possibile controllare l'impostazione del volume di questo sistema utilizzando il tasto volume o mute sul telecomando del televisore.
• Se si spegne questa unità, verranno automaticamente attivati i diffusori del televisore.
• L'audio verrà emesso automaticamente da questo impianto se il televisore è compatibile con VIERA Link "HDAVI Control 4" o superiore.

TV

Sono attivati i diffusori del televisore.

- Il volume di questa unità è impostato al minimo.

■ Commutazione automatica dell'ingresso

Quando si eseguono le seguenti operazioni, come canale di ingresso di questo impianto verrà selezionata automaticamente la sorgente corrispondente.

—Avvio della riproduzione su un dispositivo HDMI collegato. ^3

— Quando si cambia l'ingresso o il canale del televisore.

※3 Se sul televisore è attivata l'emissione dell'audio da questo impianto, il televisore e l'impianto si accenderanno automaticamente (Accensione contemporanea).

■ Spegnimento contemporaneo

Quando si spegne il televisore, si spegnerà automaticamente anche questo impianto.

■ Funzione di sincronizzazione automatica (per HDAVI Control 3 o superiore)

Il ritardo tra audio e video viene compensato automaticamente aggiungendo un ritardo all'emissione dell'audio, consentendo di ottenere un audio perfettamente sincronizzato con le immagini.

Le informazioni sul ritardo vengono impostate automaticamente se il televisore è compatibile con VIERA Link "HDAVI Control 3" o superiore e VIERA Link è impostato su on.

Quando non è possibile raccogliere le relative informazioni, il ritardo audio è impostato su 40 ms.

Operazioni avanzate

Le impostazioni che seguono non sono necessarie per il normale utilizzo dell'impianto.

■ Passaggio dall'audio principale a quello secondario e viceversa

Consente di passare dall'audio principale a quello secondario.

① Controllare che l'impostazione dell'uscita audio digitale sul televisore collegato o sul lettore sia "Bitstream".
② Tenere premuto [HDMI 1/2] per più di 2 secondi.
③ Mentre l'indicazione dell'impostazione corrente lampeggia, premere [HDMI 1/2] per cambiare l'impostazione.

A : Principale

B : Secondario

A, B : Principale e secondario

• Questa impostazione ha effetto solo quando è disponibile il doppio audio nella sorgente audio.
• L'impostazione si mantiene fino al nuovo cambio.
• La stessa impostazione è utilizzata per le sorgenti audio [TV] e [HDMI 1/2].

Codice del telecomando

Quando altri dispositivi Panasonic rispondono al telecomando di questo impianto, cambiare il codice del telecomando sul subwoofer attivo e sul telecomando.

Preparativi

• Spegnere tutti gli altri prodotti Panasonic.
• Accendere quest'unità.

Cambiare il codice del telecomando, impostando il codice 2:

① Puntare il telecomando verso il relativo sensore su questa unità.
② Tenere premuto [MUTE] e [HDMI 1/2] sul telecomando per più di 4 secondi.
- Tutti gli indicatori lampeggeranno per 10 secondi. quando si cambia il codice di questo impianto.

- L'impostazione si mantiene fino al nuovo cambio.

• Se l'unità non funziona dopo aver cambiato il codice, ripetere i passaggi ① e ②.
• Per impostare il codice 1 sul telecomando, ripetere i passaggi sopra descritti, ma sostituire [HDMI 1/2] con [TV].

■ Per disattivare l'effetto surround tridimensionale e l'effetto Dialogo chiaro

Se si preferisce è possibile utilizzare solo l'effetto Dolby Virtual Speaker, disattivando l'effetto surround tridimensionale e l'effetto Dialogo chiaro.

① Tenere premuto [TV] per più di 2 secondi.

- L'indicazione dell'impostazione corrente lampeggia per 10 secondi.

Solo Dolby Virtual Speaker è attivo.

Anche l'effetto surround tridimensionale e l'effetto Dialogo chiaro sono attivi.

② Mentre l'indicatore lampeggia, premere [TV] per cambiare l'impostazione.

• L'impostazione cambia ogni volta che si preme [TV].
• L'impostazione tornerà a "attivo" quando si spegne l'unità.

■ Per disattivare VIERA Link "HDAVI Control"

Quando un apparecchio compatibile con “HDAVI Control” non funziona bene con questo impianto, ad esempio, è possibile disattivare questa funzione come segue:

- Quando VIERA Link è su off, la funzione ARC non è disponibile. Accertarsi di collegare il cavo audio digitale a fibre ottiche. (⇒ 75)

① Mantenere premuto [MUTE] sul telecomando e [- VOL] sul subwoofer attivo per più di 2 secondi.
② Una volta cambiata l'impostazione, spegnere tutti i dispositivi collegati, quindi riaccenderli.

■ Per ridurre l'effetto Dialogo chiaro

Quando il dialogo non ha un suono naturale, ad esempio quando si tiene il volume basso, è possibile ridurre l'effetto di accentuazione del dialogo come segue:

Mantenere premuto [TV] sul telecomando e [- VOL] sul subwoofer attivo per più di 2 secondi.

■ Per disattivare la limitazione del volume

Se non si desidera che il volume venga abbassato, ad esempio all'accensione, è possibile disattivare questa funzione come segue:

Mantenere premuto [MUTE] sul telecomando e [VOL +] sul subwoofer attivo per più di 2 secondi.

Le impostazioni relative a VIERA Link “HDAVI Control”, all'effetto Dialogo chiaro e alla limitazione del volume verranno mantenute anche se si mette l'impianto in standby. Per riattivare queste 3 funzioni è necessario ripristinare le impostazioni di fabbrica. (⇒ 82)

- Quando si cambia l'impostazione tutti gli indicatori lampeggeranno una volta.

Risoluzione dei problemi

Prima di chiamare l'assistenza, effettuare i controlli seguenti. Se vi sono dei dubbi su alcuni punti o se le soluzioni suggerite nella seguente guida non risolvono il problema, consultare il rivenditore per ulteriori istruzioni.

Per ripristinare le impostazioni predefinite di fabbrica.

Mentre il sistema è attivo, tenere premuto [⏻/l] sul subwoofer attivo per oltre 4 sec.

(Quando il subwoofer attivo viene resettato tutti gli indicatori lampeggeranno due volte.)

Se il sistema non funziona come previsto, ripristinare le impostazioni di fabbrica potrebbe risolvere il problema.

- Il codice del telecomando tornerà a “1” quando vengono ripristinate le impostazioni di fabbrica dell'impianto. Per cambiare il codice del telecomando, vedere a pagina 81.

Funzionamento generale

Assenza di corrente.

• Inserire bene il cavo di alimentazione a corrente alternata. (⇒ 77)
• Dopo aver acceso questa unità, se l'indicazione lampeggia e questa unità si spegne immediatamente, scollegare il cavo di alimentazione c.a. dalla presa di rete e consultare il rivenditore.

Il telecomando non funziona correttamente.

• La batteria è esaurita. Sostituirla con una nuova. (⇒ 63)
• È possibile che non sia stata rimossa la pellicola isolante. Rimuovere la pellicola isolante. (⇒ 63)
• Potrebbe rendersi nuovamente necessaria l'impostazione del codice del telecomando dopo la sostituzione della batteria. (⇒ 81)
• Utilizzare il telecomando alla distanza corretta. (⇒ 65)

L'indicazione "TV" lampeggia, ma non viene trasmesso alcun suono.

Rimuovere il cavo dell'alimentazione di rete c.a. e contattare il rivenditore. Se vi sono altre indicazioni che lampeggiano, ricordarsi di informare il rivenditore.

Quando si sceglie di utilizzare gli altoparlanti del televisore questo impianto si spegne.

È normale quando si utilizza VIERA Link (HDAVI Control 4 o successivo). Per ulteriori informazioni consultare la sezione relativa alla funzione di risparmio energetico nelle istruzioni per l'uso del televisore. (⇒ 80)

HDMI

Questa unità non funziona correttamente.

Se il cavo HDMI è collegato al terminale sbagliato (HDMI IN o HDMI OUT), questo sistema non funzionerà correttamente. Spegnere il sistema, scollegare il cavo di alimentazione CA, quindi ricollegare il cavo/i cavi HDMI. (⇒ 74 a 76)

Le operazioni associate con VIERA Link non sono più eseguite correttamente.

• Controllare l'impostazione VIERA Link sui dispositivi collegati.
• Si sono disattivate le impostazioni VIERA Link? (⇒ 81)
• Quando si cambiano i collegamenti HDMI, dopo un'interruzione di corrente o dopo che si è scollegato il cavo di alimentazione CA è possibile che le operazioni VIERA Link non vengano eseguite correttamente.

- Accendere tutti i dispositivi collegati al televisore tramite un cavo HDMI, quindi accendere il televisore.

- Disattivare le impostazioni VIERA Link, quindi riattivarle. Per ulteriori informazioni consultare le istruzioni per l'uso del televisore.

- Mentre l'unità è collegata al televisore tramite un cavo HDMI, accendere il televisore, quindi scollegare e ricollegare il cavo dell'alimentazione di rete c.a. dell'unità.

Quando si utilizza la connessione HDMI, i primi secondi di audio non sono udibili.

Questo può verificarsi durante la riproduzione dei capitoli di un DVD-Video. Cambiare l'impostazione della trasmissione audio digitale da "Bitstream" a "PCM" sul dispositivo collegato.

Quando si utilizza un dispositivo compatibile con HDMI di una marca diversa, l'impianto non funziona come si desidera.

È possibile che i comandi HDAVI Control utilizzino un segnale diverso a seconda della marca del dispositivo. In questo caso disattivare VIERA Link ( 81).

Mancata riproduzione (o immagine).

• Disattivazione della sordina. (⇒ 78)
• Controllare le connessioni agli altri dispositivi. (⇒ 74 a 76)
• Accertarsi che il segnale audio ricevuto sua compatibile con l'unità. (⇒ 62)

- Spegnere e riaccendere quest'unità.

- Se questo prodotto è collegato a un televisore con un solo cavo HDMI, accertarsi che il terminale HDMI del televisore riporti la dicitura "HDMI (ARC)". In caso contrario, collegare usando il cavo audio a fibre ottiche. (⇒ 74, 75)

- Se si collega questo impianto a un televisore Panasonic e lo si accende utilizzando il pulsante sul subwoofer attivo o sul telecomando, è possibile che il suono non venga emesso da questo impianto. In tal caso accendere l'impianto utilizzando il telecomando del televisore. (⇒ 80)

- Se i collegamenti sono corretti, potrebbe esserci un problema con i cavi. Ricollegare utilizzando cavi diversi.

- Controllare le impostazioni di trasmissione dell'audio sul dispositivo collegato.

- Se l'indicazione HDMI 2 lampeggia e non è presente alcuna uscita audio, provare quanto segue.

① Spegnere e riaccendere il dispositivo collegato.
② Spegnere l'unità, scollegare il cavo HDMI, quindi ricollegarlo e riaccendere l'unità.

Non è possibile passare dall'audio principale a quello secondario quando si utilizza il doppio audio.

Se l'audio ricevuto dal dispositivo collegato non è in formato "Dolby Dual Mono" o l'impostazione di emissione non è "Bitstream", non è possibile cambiare l'impostazione da questo impianto. Cambiare l'impostazione sul dispositivo collegato.

Quando l'unità viene accesa il volume si abbassa.

Se si spegne l'unità con il volume impostato su un punto superiore alla metà (sopra i 50), quando la si accende la stessa abbasserà automaticamente il volume al punto intermedio (50). ( 81)

Il dialogo è troppo insistente o lo stesso non sembra naturale.

L'unità è dotata di una funzione che accentua i dialoghi quando il volume è basso. (⇒ 81)

Non è presente alcun segnale audio.

Questo impianto si spegne automaticamente.

(Quando questa unità rileva un problema, si attiva una misura di sicurezza e la stessa passa automaticamente alla modalità di standby.)

- Si è verificato un problema con l'amplificatore.

- Il volume è eccessivamente alto? In tal caso, abbassarlo.

- L'unità è esposta a temperature estremamente alte?

In tal caso, portarla in un luogo più freddo, attendere alcuni secondi quindi riaccenderla. Se il problema persiste, controllare che l'indicatore TV e l'indicatore HDMI 2 lampeggino, spegnere l'impianto, scollegare il cavo dell'alimentazione di rete c.a. e contattare il rivenditore. Non dimenticarsi di riferire al rivenditore quali sono gli indicatori che lampeggiano.

Illuminazione degli indicatori

Gli indicatori visualizzano lo stato dell'impianto lampeggiando. Le combinazioni illustrate sotto vengono visualizzate durante il normale funzionamento dell'impianto. Non segnalano la presenza di un problema. Se gli indicatori non si illuminano come illustrato sotto vedere “Risoluzione dei problemi” ( 82).

Indicatore

TV	1-HDMI-2	DCD	DTS	PCM

Gli indicatori lampeggiano da sinistra a destra (+) o da destra a sinistra (−).

- Quando si regola il volume dei diffusori o il livello del subwoofer ( 78)

Gli indicatori lampeggiano contemporaneamente.

- Quando "MUTE" è attivo (⇒ 78)

L'indicatore lampeggia per 10 secondi.

• Quando è attivata la modalità di emissione dell'audio Multicanale (⇒ 79)
• Quando l'effetto surround tridimensionale e l'effetto Dialogo chiaro sono attivi (⇒ 81)
• Quando si utilizza il doppio audio ed è selezionato l'audio Principale (⇒ 81)

Gli indicatori lampeggiano per 10 secondi.

- Quando è attivata la modalità di emissione dell'audio Automatica (⇒ 79)

L'indicatore lampeggia per 10 secondi.

• Quando è attivata la modalità di emissione dell'audio 2 canali (⇒ 79)
• Quando Dolby Virtual Speaker è attivo (⇒ 81)
• Quando si utilizza il doppio audio ed è selezionato l'audio Secondario (⇒ 81)

Gli indicatori lampeggiano per 10 secondi.

- Quando si utilizza il doppio audio e sono selezionati sia l'audio Principale che quello Secondario (⇒ 81)

Gli indicatori lampeggiano per 10 secondi.

- Quando si cambia il codice del telecomando (⇒ 81)

Gli indicatori lampeggiano una volta.

- Quando si cambia l'impostazione (Per disattivare VIERA Link "HDAVI Control", Per ridurre l'effetto Dialogo chiaro e Per disattivare la limitazione del volume) (⇒ 81)

Caratteristiche tecniche

SEZIONE AMPLIFICATORE

Potenza RMS in uscita

10 % di distorsione armonica totale

Canale subwoofer

120 W per canale (100 Hz, 3 Ω)

Canale anteriore (canale L, R)

60 W per canale (1 kHz, 6 Ω)

Potenza RMS totale in modalità Dolby Digital

240 W

SEZIONE TERMINALI

HDMI

Questa unità supporta la funzione "HDAVI Control 5".

Ingresso HDMI AV (HDMI 1, HDMI 2) 2

Connettore di ingresso Tipo A (19 pin)

Uscita HDMI AV (A televisore (ARC)) 1

Connettore di uscita Tipo A (19 pin)

Ingresso Audio Digitale

Ottico (TV) 1

Frequenza di campionamento

Sistema a 1 via, 1 diffusore (Tipo bass reflex)

Woofer 16 cm tipo a cono×1

UNITÀ PRINCIPALE NEL

SUO COMPLESSO

Consumo energetico	52 W
In stand-by	0,1 W

Alimentazione

CA 220 V a 240 V, 50 Hz

Dimensioni (L×A×P)

Intervallo temperature di funzionamento

0 °C a 40 °C

Gamma di umidità tollerata

20 % a 80 % RH (nessuna condensa)

SEZIONE DIFFUSORE ANTERIORE

Sistema a 2 vie, 2 diffusori (Tipo bass reflex)

Installazione in orizzontale su supporti

Dimensioni (L×A×P)

800 mm×89 mm×75 mm

Peso 1,4 kg

Installazione in orizzontale su piedini diffusore

Dimensioni (L×A×P)

800 mm×51 mm×58 mm

Peso 1,36 kg

Installazione in orizzontale (per montaggio a parete)

Dimensioni (L×A×P)

800 mm×Circa 49 mm×58 mm

Peso 1,36 kg

Installazione in verticale su supporti di base

Dimensioni (L×A×P)

Installazione in verticale (per montaggio a parete)

Dimensioni (L×A×P)

Circa 49 mm×380 mm×58 mm

Peso 0,59 kg

1 Le specifiche sono soggette a modifica senza preavviso.
2 Il peso e le dimensioni indicati sono approssimativi.
3 Distorsione armonica totale misurata con analizzatore di spettro digitale.
4 La distorsione armonica totale viene misurata tramite filtro AES17.

Szanowny Nabywco
