INSTRUKCJA OBSŁUGI SHFX70 PANASONIC

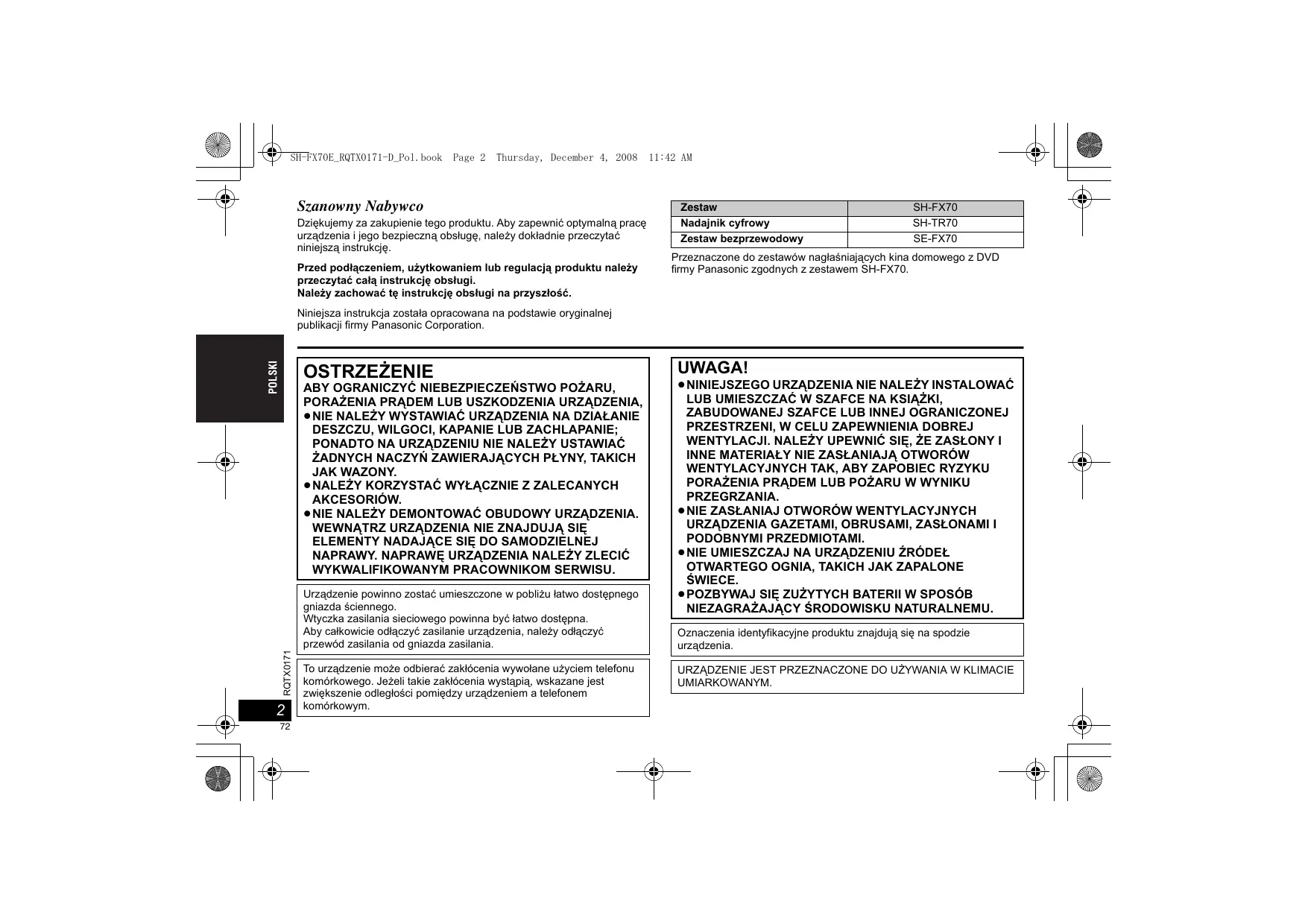

SH-FX70E_RQTX0171-D_Pol.book Page 2 Thursday, December 4, 2008 Szanowny Nabywco Dziękujemy za zakupienie tego produktu. Aby zapewnić optymalną pracę urządzenia i jego bezpieczną obsługę, należy dokładnie przeczytać niniejszą instrukcję. Przed podłączeniem, użytkowaniem lub regulacją produktu należy przeczytać całą instrukcję obsługi. Należy zachować tę instrukcję obsługi na przyszłość. 11:42 AM Zestaw Nadajnik cyfrowy Zestaw bezprzewodowy SH-FX70 SH-TR70 SE-FX70 Przeznaczone do zestawów nagłaśniających kina domowego z DVD firmy Panasonic zgodnych z zestawem SH-FX70. Niniejsza instrukcja została opracowana na podstawie oryginalnej publikacji firmy Panasonic Corporation. POLSKI OSTRZEŻENIE RQTX0171 ABY OGRANICZYĆ NIEBEZPIECZEŃSTWO POŻARU, PORAŻENIA PRĄDEM LUB USZKODZENIA URZĄDZENIA, ≥NIE NALEŻY WYSTAWIAĆ URZĄDZENIA NA DZIAŁANIE DESZCZU, WILGOCI, KAPANIE LUB ZACHLAPANIE; PONADTO NA URZĄDZENIU NIE NALEŻY USTAWIAĆ ŻADNYCH NACZYŃ ZAWIERAJĄCYCH PŁYNY, TAKICH JAK WAZONY. ≥NALEŻY KORZYSTAĆ WYŁĄCZNIE Z ZALECANYCH AKCESORIÓW. ≥NIE NALEŻY DEMONTOWAĆ OBUDOWY URZĄDZENIA. WEWNĄTRZ URZĄDZENIA NIE ZNAJDUJĄ SIĘ

Urządzenie powinno zostać umieszczone w pobliżu łatwo dostępnego gniazda ściennego. Wtyczka zasilania sieciowego powinna być łatwo dostępna. Aby całkowicie odłączyć zasilanie urządzenia, należy odłączyć przewód zasilania od gniazda zasilania. To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym. UWAGA! ≥NINIEJSZEGO URZĄDZENIA NIE NALEŻY INSTALOWAĆ LUB UMIESZCZAĆ W SZAFCE NA KSIĄŻKI,

ZABUDOWANEJ SZAFCE LUB INNEJ OGRANICZONEJ

PRZESTRZENI, W CELU ZAPEWNIENIA DOBREJ

• ŚWIECE. ≥POZBYWAJ SIĘ ZUŻYTYCH BATERII W SPOSÓB NIEZAGRAŻAJĄCY ŚRODOWISKU NATURALNEMU. Oznaczenia identyfikacyjne produktu znajdują się na spodzie urządzenia. URZĄDZENIE JEST PRZEZNACZONE DO UŻYWANIA W KLIMACIE UMIARKOWANYM. SH-FX70E_RQTX0171-D_Pol.book Page 3 Thursday, December 4, 2008 11:42 AM Spis Treści Produkt jest przystosowany do eksploatacji w nastèpujàcych krajach: AT (Austria), BE (Belgia), BG (Buìgaria), CH (Szwajcaria), CZ (Republika Czeska), DE (Niemcy), DK (Dania), EE (Estonia), ES (Hiszpania), FI (Finlandia), FR (Francja), GR (Grecja), HU (Wègry), IT (Wìochy), LT (Litwa), LV (Ìotwa), NL (Holandia), NO (Norwegia), PL (Polska), PT (Portugalia), RO (Rumunia), SE (Szwecja), SI (Sìowenia), SK (Sìowacja), GB (Wielka Brytania), IS (Islandia), IE (Irlandia) Akcesoria p. 3
• Zasady bezpieczeństwa p. 4
• Opis funkcji przycisków sterowniczych p. 5
• Eksploatacja Ustawienie p. 6
• Połączenia p. 7
• Wykonanie połączenia bezprzewodowego p. 9
• Używanie tylnych głośników surround p. 10
• Informacje dodatkowe Konserwacja p. 11
• Przewodnik poszukiwania usterek p. 11
• Dane techniczne POLSKI Deklaracja zgodnoøci Firma Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) oøwiadcza, ëe niniejsze urzàdzenie speìnia najwaëniejsze wymagania i pozostaìe zalecenia Dyrektywy 1999/5/EC. Osoby zainteresowane mogà pobraã kopiè oryginaìu deklaracji wydanej dla produktw R&TTE z naszego serwera pod adresem: http://www.doc.panasonic.de Kontakt w krajach UE: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany Wstęp Akcesoria Sprawdź załączone akcesoria. ∏ Przewód zasilania sieciowego Tylko do opisywanego urządzenia. Nie używać go do zasilania innych urządzeń. Nie należy również używać innych przewodów do zasilania opisywanego urządzenia. [[Wielka[\[Brytania[] ∏ 2 Kable głośnikowe RQTX0171 p. 11

SH-FX70E_RQTX0171-D_Pol.book Page 4 Thursday, December 4, 2008 11:42 AM Zasady bezpieczeństwa Ustawienie urządzenia Urządzenie należy ustawić na równej powierzchni, z dala od miejsc bezpośrednio nasłonecznionych, w których panuje wysoka temperatura, duża wilgotność lub występują nadmierne drgania. Takie warunki mogą doprowadzić do uszkodzenia obudowy i innych podzespołów, a tym samym skrócić okres eksploatacji urządzenia. Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów. POLSKI Napięcie Nie wolno stosować źródeł zasilania o wysokim napięciu. Można w ten sposób doprowadzić do przeciążenia urządzenia i spowodować pożar. Nie wolno stosować zasilania prądem stałym. Przed podłączeniem urządzenia do zasilania na statku lub w innych miejscach, gdzie występuje zasilanie prądem stałym, należy sprawdzić dokładnie parametry źródła zasilania. Ochrona przewodu zasilającego RQTX0171 Należy sprawdzić, czy przewód zasilający jest dobrze podłączony i czy nie jest uszkodzony. Złe podłączenie lub uszkodzenie przewodu może być przyczyną pożaru lub porażenia prądem elektrycznym. Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów. Przy odłączaniu przewodu należy chwycić mocno za wtyczkę. Chwytanie za przewód grozi porażeniem prądem. Nie wolno dotykać wtyczki mokrymi rękoma. Grozi to porażeniem prądem.

Obce przedmioty i substancje Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia. Należy uważać, aby do środka urządzenia nie dostały się substancje płynne. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia. Jeżeli do tego dojdzie, należy natychmiast odłączyć urządzenie od zasilania i skontaktować się ze sprzedawcą. Nie wolno rozpylać na powierzchnię urządzenia lub do jego wnętrza środków owadobójczych. Zawierają one bowiem palne gazy, które mogą zapalić się, jeżeli środek dostanie się do wnętrza urządzenia. Naprawa Użytkownik nie powinien podejmować prób samodzielnej naprawy urządzenia. Jeżeli dźwięk nie jest odtwarzany, wskaźniki nie są podświetlone, pojawi się dym lub wystąpi problem, który nie został omówiony w niniejszej instrukcji, należy odłączyć przewód zasilający i skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. W przypadku napraw, demontażu lub przeróbek wykonywanych przez osoby niewykwalifikowane, może dojść do porażenia prądem elektrycznym lub uszkodzenia urządzenia. Okres eksploatacji urządzenia można wydłużyć odłączając je od zasilania, jeżeli nie będzie używane przez dłuższy czas. SH-FX70E_RQTX0171-D_Pol.book Page 5 Thursday, December 4, 2008 11:42 AM Opis funkcji przycisków sterowniczych Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. ∫ Górna część głównego urządzenia Przycisk załączania – wyłączania zestawu (B 9) POLSKI Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) WIRELESS LINK WIRELESS LINK kontrolka (B 9) ∫ Tylna strona głównego urządzenia Złącza głośników (B 8) Użytkownicy biznesowi w krajach Unii Europejskiej W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji. Taki symbol jest ważny tylko w Unii Europejskej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania. Przełącznik dźwięku Przycisk Wejście AC (B 8) surround (B 8) I/D SET (B 10) [Uwaga] ≥ Ustaw główne urządzenie w pozycji poziomej, górnym panelem skierowanym do góry. ≥ Aby zapewnić odpowiednią wentylację i obieg powietrza wokół głównego urządzenia, należy pozostawić przynajmniej 5 cm przestrzeni ze wszystkich stron. RQTX0171 Pozbywanie się odpadów w krajach poza Unią Europejską

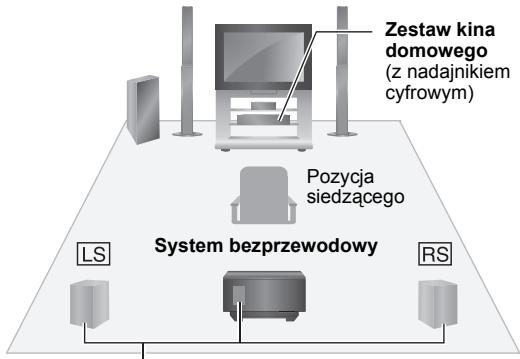

SH-FX70E_RQTX0171-D_Pol.book Page 6 Thursday, December 4, 2008 11:42 AM Ustawienie Przygotowanie ≥ Wyłącz wszystkie urządzenia przed podłączeniem i przyczytaj odpowiednie instrukcje obsługi. ≥ Podłącz kabel zasilania dopiero po wykonaniu wszystkich innych połączeń. ∫ Schemat ustawienia układu bezprzewodowego n.p. 5.1-kanałowa [Kompatybilny model: n.p. SC-PT570, SC-PT870] POLSKI [Uwaga] ≥ Nie używaj systemu bezprzewodowego i nadajnika cyfrowego w metalowej szafie lub na regale biblioteki. ≥ Nie próbuj podłączać żadnych dodatkowych głośników surround do zestawu kina domowego. ≥ Ustaw system bezprzewodowy na odległości około 15 m od zestawu kina domowego. Celem uniknięcia zakłóceń, zachowaj podaną odległość między systemem bezprzewodowym i innymi urządzeniami elektronicznymi, korzystającymi z tej same częstotliwości fal radiowych (pasmo 2,4 GHz). n.p. RQTX0171 System bezprzewodowy

Zestaw kina domowego (z nadajnikiem cyfrowym) Pozycja siedzącego System bezprzewodowy Bezprzewodowa sieć LAN: około 2 m Telefon bezprzewodowy i inne elektroniczne urządzenia: około 2 m System bezprzewodowy automatycznie będzie poszukiwał przezroczystego kanału, jeżeli jakiekolwiek z tych urządzeń zakłóca jego komunikację. Jeżeli istnieją zakłócenia, wskaźnik połączenia bezprzewodowego (“ [W1] ” lub kontrolka) miga na zestawie kina domowego, i następuje krótka przerwa w odsłuchu z głośników surround. Jest to normalny tryb działania wyrobu, zapewniający możliwie najlepsze osiągi waszego kina domowego. Jeżeli zakłócenia nadal trwają, spróbuj przestawić inne urządzenia do innego miejsca poza zasięgiem systemu bezprzewodowego, lub przenieś system bezprzewodowy bliżej zestawu kina domowego. Kable głośników surround (jest częścią zestawu) Głośniki surround nie są częścią zestawu. LS: Głośnik surround (lewy), RS: Głośnik surround (prawy) ≥ Ustaw z boku lub nieco z tyłu za pozycją siedzącego. SH-FX70E_RQTX0171-D_Pol.book Page 7 Thursday, December 4, 2008 11:42 AM n.p. 7.1-kanałowa (Używanie dwóch urządzeń systemu bezprzewodowego) Połączenia ∫ Nadajnik cyfrowy Zestaw kina domowego (z nadajnikiem cyfrowym) Odnośnie twojegu zestawu kina domowego, patrz także książeczkę instrukcji.

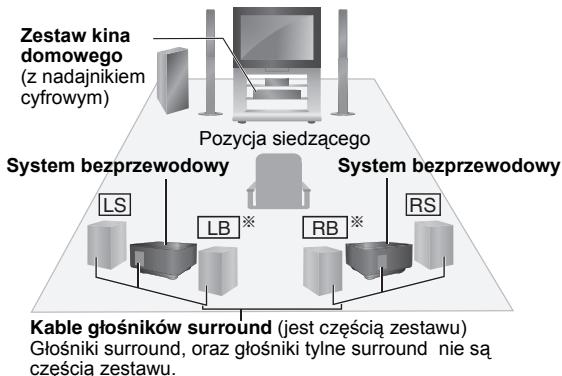

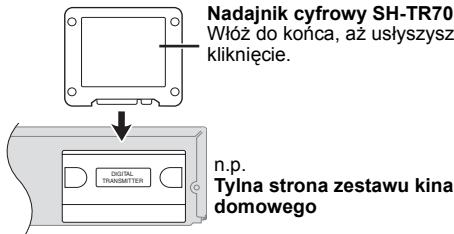

Kable głośników surround (jest częścią zestawu) Głośniki surround, oraz głośniki tylne surround nie są częścią zestawu. Takie umiejscowienie pozwala na odtwarzanie 7.1-kan. Twój zestaw kina domowego powinien mieć możliwość odtwarzania 7.1-kan. LS: Głośnik surround (lewy), RS: Głośnik surround (prawy) ≥ Ustaw po stronie miejsca słuchającego. Nadajnik cyfrowy SH-TR70 Włóż do końca, aż usłyszysz kliknięcie.

POLSKI Nie wkładaj i nie wyjmuj, podczas gdy zestaw kina domowego jest załączony. Pozycja siedzącego System bezprzewodowy System bezprzewodowy n.p. Tylna strona zestawu kina domowego RQTX0171 LB§: Tylny głośnik surround (lewy), RB§: Tylny głośnik surround (prawy) ≥ Ustaw za pozycją siedzącego, o około 1 m wyżej od poziomu ucha. §LB lub SBL RB lub SBR (Dalszy ciąg na następnej stronie)

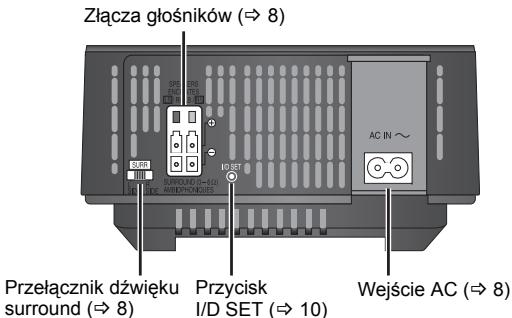

SH-FX70E_RQTX0171-D_Pol.book Page 8 Thursday, December 4, 2008 11:42 AM Ustawienie Połączenia ∫ System bezprzewodowy Przygotowanie Jeżeli kable głośnika surround (z niebieskim złączem i szarym złączem) już są podłączone, odłącz kable głośnika surround od zestawu kina domowego. Podłączenie głośników do systemu bezprzewodowego Podłącz do końcówek o tym samym kolorze. SPEAKERS ENCEINTES LS / RB LB / RS POLSKI AC IN SURR

Dla połączenia 5.1-kanałowa. SURROUND (3 – 6 )

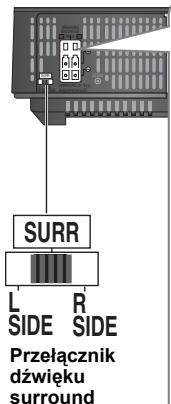

Kabel głośnika Wstaw do końca. Przełącznik dźwięku surround Impedancja: 3 ≠ do 6 ≠ Moc wejściowa głośnika: 100 W (min) GLOŚNIK SURROUND (LS): Niebieski

SURROUND (LB): Szary Przełącznik ustawienia lewego głośnika GLOŚNIK SURROUND (RS): Szary

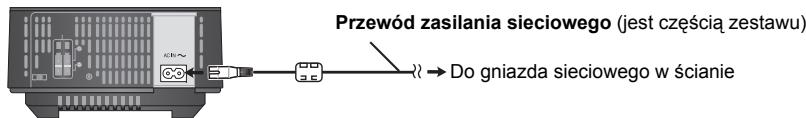

SURROUND (RB): Niebieski Przełącznik ustawienia prawego głośnika ∫ Przewód zasilania sieciowego RQTX0171 Przewód zasilania sieciowego (jest częścią zestawu)

Przełącznik ustawienia lewego i prawego głośnika SURR Dla połączenia 7.1-kanłowa. SURR

SIDE SIDE GLOŚNIK SURROUND (LS): Niebieski GLOŚNIK SURROUND (RS): Szary Do gniazda sieciowego w ścianie

SIDE SIDE SH-FX70E_RQTX0171-D_Pol.book Page 9 Thursday, December 4, 2008 11:42 AM Wykonanie połączenia bezprzewodowego ≥ Odnośnie twojegu zestawu kina domowego, patrz także książeczkę instrukcji. ≥ Jeżeli masz zamiar korzystać z odgrywania 7.1-kan., patrz także punkt “Używanie tylnch głośników surround” (B 10).

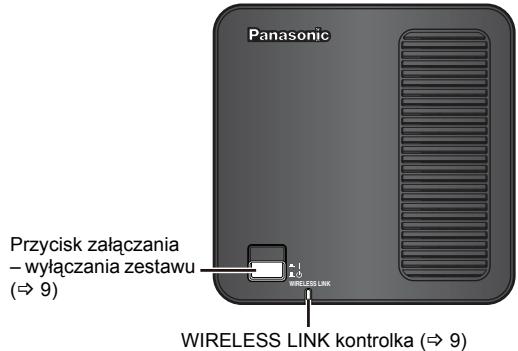

Przycisk załączania – wyłączania zestawu [C I, B Í] Używaj tego przycisku do załączania i wyłączania zestawu. B Í: Zestaw jest wyłączony. C I: Zestaw jest załączony. Załącz zestaw kina domowego. Wskaźnik połączenia bezprzewodowego na twoim zestawie kina domowego będzie załączony. ≥ Typ kontrolki może być różny w zależności od zestawu kina domowego. n.p. Wyświetlacz na zestawie kina domowego SLP STCT WIRELESS LINK DDTS

EQ W1W2 WS POLSKI Załącz system bezprzewodowy. ≥ Jeżeli wskaźnik miga, patrz przewodnik Poszukiwanie Usterek (B 11). WIRELESS LINK kontrolka Czerwona: Zestaw jest załączony i połączenie bezprzewodowe jest nieczynne. Zielona: Zestaw jest załączony i połączenie bezprzewodowe jest czynne.

Rozpocznij odgrywanie na zestawie kina domowego. Zachowanie mocy System bezprzewodowy zużywa pewną niewielką ilość energii, nawet kiedy jest wyłączony (około 0,3 W). Aby zaoszczędzić energię, gdy urządzenie nie będze używane przez dłuższy czas, wyłącz je z wtyczki ściennej. RQTX0171

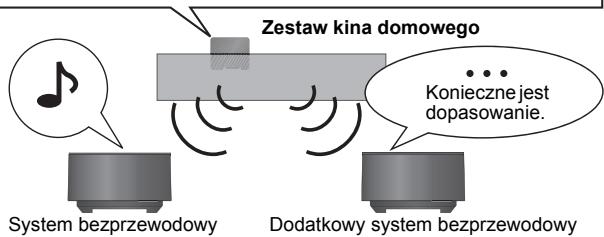

SH-FX70E_RQTX0171-D_Pol.book Page 10 Thursday, December 4, 2008 11:42 AM Ustawienie Używanie tylnych głośników surround Przy używaniu 2 zestawów SH-FX70, możesz korzystać z odgrywania 7.1-kan., łącząc bezprzewodowo głośniki surround i tylne głośniki surround (B 7). POLSKI Używaj tylko cyfrowego nadajnika SH-TR70. System bezprzewodowy jest pierwotnie dopasowany do współpracy z cyfrowym nadajnikiem SH-TR70, znajdującym się w komplecie. Dla wszystkich innych akcesoriów, współpracujących z używanym nadajnikiem cyfrowym SH-TR70, konieczne jest wykonanie dopasowania. Zestaw kina domowego Konieczne jest dopasowanie. System bezprzewodowy Dodatkowy system bezprzewodowy n.p. Po dopasowaniu Przygotowanie ≥ Upewnij się, że kabel zasilania dodatkowego systemu bezprzewodowego jest podłączony. ≥ Załącz zestaw kina domowego i zmniejsz głośność. 1 Załącz dodatkowy system bezprzewodowy. 2 Naciskajc przycisk pominięcia i wolnego wyszukiwania (n.p.: [5/9]) w urządzeniu teatru domowego, naciskaj przycisk numeryczny [3] na pilocie zdalnego sterowania, aż na wyświetlaczu urządzenia teatru domowego zaświeci się symbol “P”. 3 Gdy pojawi się na wyświetlaczu litera “P”, naciśnij [I/D SET] na tylnej stronie dodatkowego system bezprzewodowy. ≥ Kontrolka na dodatkowym systemie bezprzewodowym zapali się zielonym światłem. ≥ Jeżeli litera “P” zgaśnie, zanim naciśniesz [I/D SET], powtórz czynności z kroku 2 i następnie kontynuuj procedurę.

Użyj zaostrzonego przedmiotu. 4 Naciskając [5/9] na zestawie kina domowego, naciśnij przycisk z cyfrą [3] na zdalnym pilocie. RQTX0171 5 Wyłącz i załącz dodatkowy system bezprzewodowy. ≥ Upewnij się, czy kontrolka na dodatkowym systemie bezprzewodowym zapaliła się zielonym światłem.

≥ Zachowaj nadajnik cyfrowy dodatkowego systemu bezprzewodowego dla użycia późniejszego. [Uwaga] ≥ W przypadku zmiany nadajnika, należy powtórzyć kroki czynności dopasowania dla obu urządzeń systemu bezprzewodowego, kolejno dla każdego z urządzeń. ≥ Nie można używać systemu bezprzewodowego z nadajnikiem cyfrowym SH-FX65T lub SH-FX67T. Thursday, December 4, 2008 Konserwacja Używaj do czyszczenia aparatu miękkiej suchej ściereczki. ≥ W żadnym wypadku nie należy używać do czyszczenia alkoholu, rozpuszczalnika lub benzyny. ≥ Zanim użyjesz szmatek nasączonych chemicznymi środkami, przyczytaj uważnie instrukcje dołączoną do nich. Przewodnik poszukiwania usterek Przez zwróceniem się do przedsiębiorstwa serwisowego, wykonaj następujące kontrole. Jeżeli masz wątpliwości co do pewnych punktów kontroli, lub jeżeli wskazane w tabeli środki zaradcze nie rozwiązały problemu, zwróć się do firmy dealerskiej z prośbą o instrukcje. Urządzenie główne Nie ma zasilania. Kontrolka nie zapala się zielonym światłem, nawet po naciśnięciu [I/D SET] i wykonaniu dopasowania. ≥ Upewnij się, że przewód sieciowy jest podłączony prawidłowo. ≥ Wyłącz system bezprzewodowy i ponownie załącz go. Na twoim zestawie kina domowego Wskaźnik połączenia bezprzewodowego (n.p. “ [W1] ” lub kontrolka) miga. Wskaźnik połączenia bezprzewodowego (n.p. “ [W1] ” lub kontrolka) nie zapala się. ≥ Nie ma połączenie między zestawem kina domowego i systemem bezprzewodowym. Wyłącz i ponownie załącz system bezprzewodowy. W alternatywie, wyłącz system bezprzewodowy, odłącz kabel zasilania, i ponownie podłącz go. ≥ Sprawdź, czy zestaw kina domowego jest załączony, i czy system bezprzewodowy jest załączony. ≥ Upewnij się, że nadajnik cyfrowy jest wstawiony do oporu w gniazdo na zestawie kina domowego. ≥ Upewnij się, że zostało wykonane ustawienie dźwięku otaczającego na urządzeniu kina domowego. 11:42 AM Dane techniczne SEKCJA WZMACNIACZA Moc wyjściowa Moc wyjściowa RMS Kan. surround Ogólna moc RMS Moc wyjœciowa DIN Kan. surround Ogólna moc DIN 125 W na kan. (3 ≠), 1 kHz, 10 % THD 250 W 70 W na kan. (3 ≠), 1 kHz, 1 % THD 140 W OGÓLNE Zasilanie Zużycie energii SH-TR70 SE-FX70 AC 220 V do 240 V, 50 Hz 1,5 W 43 W POLSKI Page 11 Wymiary (Szer.tWys.tGłęb.) SH-TR70 65,5 mmk52 mmk8,6 mm SE-FX70 165 mmk91,5 mmk164 mm Masa SH-TR70 0,022 kg SE-FX70 0,7 kg Moduł bezprzewodowy Zakres częstotliwości 2,4 GHz do 2,4835 GHz Ilość kanałów Zakres temperatury działania 0 oC do r40 oC Zakres wilgotności działania 20 % do 80 % RH (bez skropliny) Zużycie energii w trybie wyłączonym około 0,3 W [Uwaga] 1 Dane techniczne mogą ulec zmianie bez uprzedzenia. Masa i wymiary są przybliżone. 2 Ogólne zniekształcenie harmoniczne mierzone jest cyfrowym analizatorem widma. RQTX0171 SH-FX70E_RQTX0171-D_Pol.book
