GEBRUIKSAANWIJZING SHFX70 PANASONIC

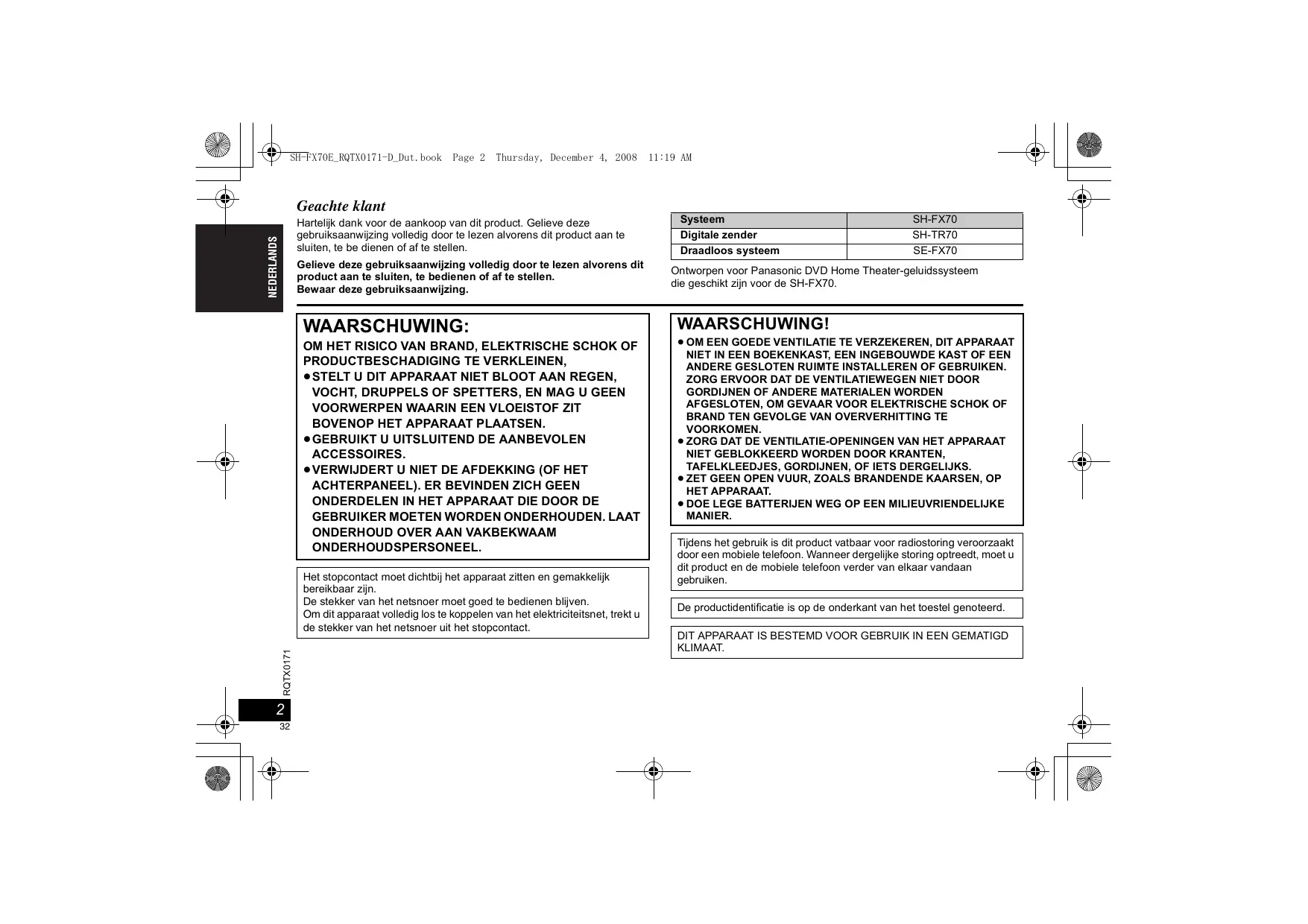

SH-FX70E_RQTX0171-D_Dut.book Page 2 Thursday, December 4, 2008 Geachte klant NEDERLANDS Hartelijk dank voor de aankoop van dit product. Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit product aan te sluiten, te be dienen of af te stellen. Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit product aan te sluiten, te bedienen of af te stellen. Bewaar deze gebruiksaanwijzing. WAARSCHUWING: OM HET RISICO VAN BRAND, ELEKTRISCHE SCHOK OF PRODUCTBESCHADIGING TE VERKLEINEN, ≥STELT U DIT APPARAAT NIET BLOOT AAN REGEN, VOCHT, DRUPPELS OF SPETTERS, EN MAG U GEEN

ONDERHOUDSPERSONEEL. RQTX0171 Het stopcontact moet dichtbij het apparaat zitten en gemakkelijk bereikbaar zijn. De stekker van het netsnoer moet goed te bedienen blijven. Om dit apparaat volledig los te koppelen van het elektriciteitsnet, trekt u de stekker van het netsnoer uit het stopcontact.

• VOORKOMEN. ≥ ZORG DAT DE VENTILATIE-OPENINGEN VAN HET APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN, TAFELKLEEDJES, GORDIJNEN, OF IETS DERGELIJKS. ≥ ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP HET APPARAAT. ≥ DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER. Tijdens het gebruik is dit product vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit product en de mobiele telefoon verder van elkaar vandaan gebruiken. De productidentificatie is op de onderkant van het toestel genoteerd. DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD KLIMAAT. SH-FX70E_RQTX0171-D_Dut.book Page 3 Thursday, December 4, 2008 11:19 AM Conformiteitsverklaring (declaration of conformity – DoC) Hierbij verklaart Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) dat dit product voldoet aan de essentile vereisten en andere relevante bepalingen van de Richtlijn 1999/5/EC. Klanten kunnen een kopie van de originele Conformiteitsverklaring voor onze R&TTE-producten downloaden van onze DoC-server: http://www.doc.panasonic.de Contact in de EU: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany Dit product is bedoeld voor gebruik in de volgende landen: AT (Oostenrijk), BE (Belgi), BG (Bulgarije), CH (Zwitzerland), CZ (Tsjechise Republiek), DE (Duitsland), DK (Denemarken), EE (Estland), ES (Spanje), FI (Finland), FR (Frankrijk), GR (Griekenland), HU (Hongarije), IT (Itali), LT (Litouwen), LV (Letland), NL (Nederland), NO (Noorwegen), PL (Polen), PT (Portugal), RO (Roemenië), SE (Zweden), SI (Sloveni), SK (Slowakije), GB (Verenigd Koninkrijk), IS (IJsland), IE (Ierland) Introductie Accessoires p. 3
• Verklarende woordenlijst p. 4
• Controlehandleiding p. 5
• Gebruik Instellen p. 6
• Aansluitingen p. 7
• De draadloze verbinding tot stand brengen p. 9
• De surround-achterluidsprekers gebruiken p. 10
• Informatie Onderhoud p. 11
• Handleiding voor het oplossen van problemen p. 11
• Specificaties Accessoires Wij verzoeken u te controleren of er geen accessoires in de verpakking ontbreken. ∏ Netsnoer Uitsluitend bestemd voor gebruik met dit apparaat. Gebruik het niet voor andere apparaten.Gebruik evenmin snoeren van andere apparatuur met dit apparaat. [[Verenigd[\[Koninkrijk[] ∏ 2 Luidsprekerkabels RQTX0171 p. 11

SH-FX70E_RQTX0171-D_Dut.book Page 4 Thursday, December 4, 2008 11:19 AM NEDERLANDS Verklarende woordenlijst Plaatsing Plaats het apparaat op een horizontale ondergrond waar het niet blootgesteld wordt aan direct zonlicht, hoge temperaturen, hoge vochtigheid of sterke trillingen. Deze condities kunnen leiden tot beschadiging van de buitenpanelen en van interne onderdelen, zodat het apparaat minder lang zal meegaan. Zet geen zware voorwerpen op het apparaat. Bedrijfsspanning Gebruik het apparaat niet op een hoogspanningsbron. Dit kan resulteren in overbelasting en zelfs in brand. Gebruik het apparaat ook niet op gelijkstroom. Controleer zorgvuldig de stroomvoorziening wanneer u het apparaat wilt gebruiken op een boot of andere plaats waar gelijkstroom wordt gebruikt. Behandeling van het netsnoer RQTX0171 Zorg dat het netsnoer juist is aangesloten en niet beschadigd is. Verkeerde aansluiting of beschadiging van het netsnoer kan brand of een elektrische schok veroorzaken. Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op. Pak altijd de stekker vast om het netsnoer uit het stopcontact te halen. Trek niet aan het snoer, want dit kan resulteren in een elektrische schok. Pak de stekker nooit met natte handen vast. Anders kunt u een elektrische schok krijgen.

Vreemde voorwerpen Zorg dat er geen metalen voorwerpen in het apparaat terechtkomen. Dit kan een elektrische schok of een defect veroorzaken. Pas ook op dat er geen vloeistoffen in het apparaat terechtkomen. Dit kan een elektrische schok of een defect veroorzaken. Mocht dit gebeuren, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw handelaar. Spuit geen insectensprays op of in de buurt van het apparaat. Deze sprays bevatten gassen die kunnen ontvlammen wanneer zij in de buurt van het apparaat worden gebruikt. Reparaties Probeer niet om zelf dit apparaat te repareren. Als het geluid wegvalt, de indicators niet aangaan, het apparaat rook uitstoot of er een andere storing optreedt die niet in deze gebruiksaanwijzing is beschreven, trek dan de stekker uit het stopcontact en neem contact op met uw handelaar of een erkend servicecentrum. Reparatie, demonteren, reconstrueren e.d. door niet bevoegde personen kan resulteren in een elektrische schok of beschadiging van het apparaat. Het apparaat zal langer meegaan als u de stekker uit het stopcontact haalt wanneer u het apparaat voor langere tijd niet gaat gebruiken. SH-FX70E_RQTX0171-D_Dut.book Page 5 Thursday, December 4, 2008 11:19 AM Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren) Dit symbool betekent in Europa dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In Nederland kunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffice.nl of www.stibat.nl. Voor zakelijke gebruikers in de Europese Unie ∫ Bovenzijde van het hoofdapparaat Aan-uitknop van het apparaat (B 9) NEDERLANDS Controlehandleiding WIRELESS LINK WIRELESS LINK-indikator (B 9) ∫ Achterzijde van het hoofdapparaat Luidsprekeraansluitingen (B 8) Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie. Informatie over verwijdering van afval in landen buiten de Europese Unie Surround-schakelaar I/D SET-knop AC IN (B 8) (B 8) (B 10) [Opmerking] ≥ Plaats het hoofdapparaat horizontaal en laat daarbij het bovenpaneel naar boven wijzen. ≥ Voor voldoende ventilatie en een goede luchtcirculatie rond het hoofdapparaat kunt u het beste rondom 5 cm ruimte aanhouden. RQTX0171 Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

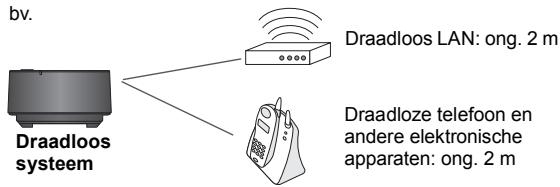

SH-FX70E_RQTX0171-D_Dut.book Page 6 Thursday, December 4, 2008 11:19 AM Instellen NEDERLANDS Voorbereiding ≥ Zet eerst alle apparatuur uit voordat u de aansluiting tot stand brengt en lees de betreffende gebruiksaanwijzing. ≥ Sluit het netsnoer pas aan nadat u alle andere aansluitingen tot stand hebt gebracht. [Opmerking] ≥ Plaats het draadloze systeem en de digitale zender niet in een metalen kast of boekenrek. ≥ Probeer geen extra surround-luidsprekers aan te sluiten op het Home Theater-apparaat. ≥ Plaats het draadloze systeem binnen een straal van ongeveer 15 m rondom het Home Theater-apparaat. Zorg ervoor dat de afstanden tussen het draadloze systeem en andere elektronische apparaten die gebruikmaken van dezelfde radiofrequentie (2,4 GHz band) als volgt zijn. ∫ Draadloos instelschema bv. 5.1kan. [Compatibel model: bijvoorbeeld SC-PT570, SC-PT870] Home Theaterapparaat (met de digitale zender) Zitpositie Draadloos systeem bv. Draadloos LAN: ong. 2 m Kabels surround-luidsprekers (meegeleverd) Surroundluidsprekers niet meegeleverd. RQTX0171 Draadloos systeem

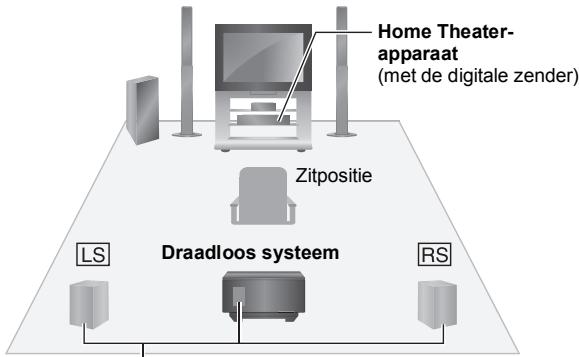

Draadloze telefoon en andere elektronische apparaten: ong. 2 m Het draadloze systeem zoekt automatisch naar een beschikbaar kanaal als een van deze andere apparaten de communicatie van het systeem verstoort. Als dit gebeurt, gaat de indicator draadloze verbinding (“ [W1] ” of een andere indicator) op het Home Theater-apparaat knipperen en wordt het geluid dat uit de surround-luidsprekers komt, kort onderbroken. Dit is normaal voor dit product, het haalt op die manier het beste uit uw Home Theater-apparaat. Als de verstoring aanhoudt, probeer de andere apparaten dan buiten het bereik van het draadloze systeem te plaatsen of plaats het draadloze systeem dichter bij uw Home Theater-apparaat. LS: Surround (links), RS: Surround (rechts) ≥ Naast of vlak achter de zitpositie plaatsen. Page 7 Thursday, December 4, 2008 11:19 AM bv. 7.1kan. (Als u twee apparaten van het draadloze systeem gebruikt) Aansluitingen ∫ Digitale zender Home Theaterapparaat (met de digitale zender) Raadpleeg ook de gebruiksaanwijzing voor uw Home Theater-apparaat. Sluit de zender niet aan en maak hem niet los terwijl het Home Theater-apparaat aan is. Zitpositie Draadloos systeem

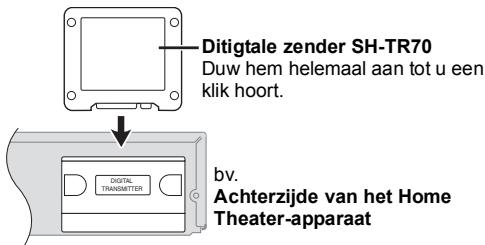

Kabels surround-luidsprekers (meegeleverd) Surroundluidsprekers en surroundluidsprekers achter niet meegeleverd. Ditigtale zender SH-TR70 Duw hem helemaal aan tot u een klik hoort.

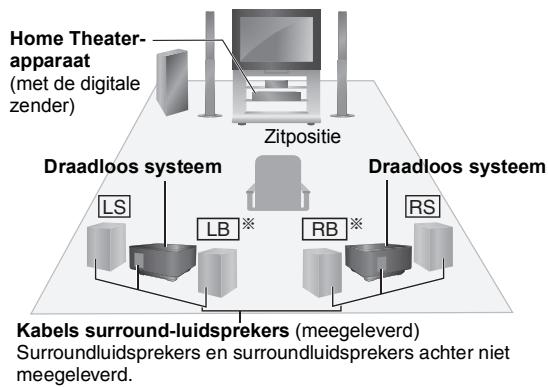

DIGITAL TRANSMITTER LOOP ANT GND Met deze plaatsing is 7.1-kanaals weergave mogelijk. Uw Home Theater-apparaat moet wel 7.1-kanaals geluid kunnen weergeven. LS: Surround (links), RS: Surround (rechts) ≥ Naast de zitpositie plaatsen.

bv. Achterzijde van het Home Theater-apparaat RQTX0171 LB§: Surround-achter (links), RB§: Surround-achter (rechts) ≥ Achter de zitpositie plaatsen, ongeveer 1 m boven oorhoogte. §LB of SBL RB of SBR (Vervolg op volgende pagina)

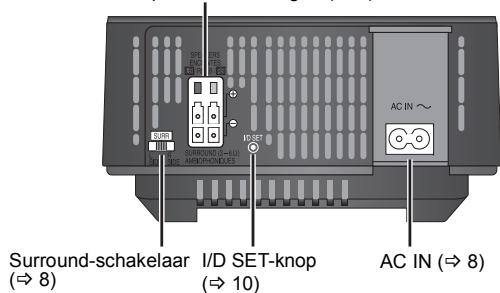

SH-FX70E_RQTX0171-D_Dut.book Page 8 Thursday, December 4, 2008 11:19 AM NEDERLANDS Instellen Aansluitingen ∫ Draadloos systeem Voorbereiding Als de kabels van de surround-luidsprekers (met een blauwe en grijze connector) al zijn aangesloten, maak de kabels van de surround-luidsprekers dan los van uw Home Theater-apparaat. De luidsprekers aansluiten op het draadloze systeem Verbind de aansluitingen met dezelfde kleur met elkaar. SPEAKERS ENCEINTES LS / RB LB / RS AC IN SURR

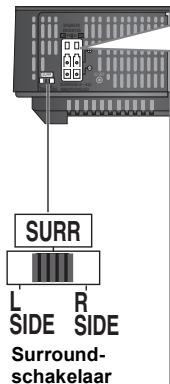

Voor 5.1kan-aansluiting Luidsprekerkabel Helemaal insteken. Surroundschakelaar Impedantie: 3 ≠ tot 6 ≠ Ingangsvermogen luidspreker: 100 W (min) SURROUND (LS): Blauw SURROUND ACHTER (LB): Grijs RQTX0171

SURR Instelling schakelaar voor de linker luidsprekers

SIDE Instelling schakelaar voor SURROUND (RS): Grijs SURROUND ACHTER (RB): Blauw de rechter luidsprekers ∫ Netsnoer

Instelling schakelaar voor de linker en rechter speakers Voor 7.1kan-aansluiting SURR

SIDE SIDE SURROUND (LS): Blauw SURROUND (RS): Grijs Netsnoer (meegeleverd) Naar wandcontactdoos

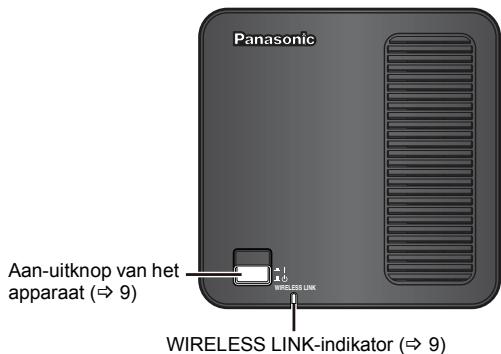

SIDE Page 9 Thursday, December 4, 2008 11:19 AM De draadloze verbinding tot stand brengen ≥ Raadpleeg ook de gebruiksaanwijzing voor uw Home Theater-apparaat. ≥ Als u 7.1-kanaals geluid weergeeft, raadpleeg dan ook “De surround-achterluidsprekers gebruiken” (B 10). Zet het draadloze systeem aan. Aan-uitknop van het apparaat [C I, B Í] Met deze knop zet u het apparaat aan en uit. C I: Het apparaat is aan. B Í: Het apparaat is uit.

Zet uw Home Theater-apparaat aan. De indicator draadloze verbinding op uw Home Theater-apparaat gaat aan. ≥ Het type indicator varieert afhankelijk van het Home Theater-apparaat. bv. Weergave op het Home Theater-apparaat SLP STCT WIRELESS LINK indicator Rood: Het apparaat is aan en de draadloze verbinding is uitgeschakeld. Groen: Het toestel is aan en de draadloze verbinding is ingeschakeld. DDTS

≥ Raadpleeg de Handleiding voor het oplossen van problemen als de indicator knippert (B 11). Beginnen met afspelen op het Home Theater-apparaat. Stroom besparen Het draadloze systeem verbruikt een kleine hoeveelheid stroom, ook als het uit is (ong. 0,3 W). Neemt het apparaat uit de wandcontactdoos als het lange tijd niet zal worden gebruikt om stroom te besparen. RQTX0171

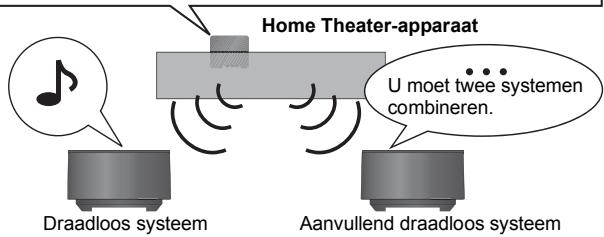

SH-FX70E_RQTX0171-D_Dut.book Page 10 Thursday, December 4, 2008 11:19 AM NEDERLANDS Instellen De surround-achterluidsprekers gebruiken Als u 2 paar SH-FX70 gebruikt, kunt u 7.1-kanaals geluid afspelen, waarbij de surround-luidsprekers en de surround-achterluidsprekers draadloos worden (B 7). Gebruik alleen de SH-TR70 digitale zender. Het draadloze systeem wordt oorspronkelijk gekoppeld gebruikt in combinatie met de meegeleverde SH-TR70 digitale zender. Als u de SH-TR70 digitale zender wilt gebruiken met andere accessoires, moet u het systeem gekoppeld gebruiken. Home Theater-apparaat U moet twee systemen combineren. Draadloos systeem Aanvullend draadloos systeem RQTX0171 bv. Nadat de systemen zijn gecombineerd

≥ Bewaar de digitale zender van het toegevoegde draadloze systeem zodat u die later nog kunt gebruiken. Voorbereiding ≥ Sluit het netsnoer van het aanvullende draadloze systeem aan. ≥ Zet het Home Theater-apparaat aan en zet het volume lager. 1 Zet het aanvullende draadloze systeem aan. 2 Druk op de genummerde knop [3] op de afstandsbediening terwijl u gelijktijdig op de knop voor overslaan en langzaam zoeken (bv.[5/9]) op het Home Theater-apparaat drukt, tot “P” in het display van het Home Theater-apparaat oplicht. 3 Druk, terwijl “P” wordt weergegeven, op [I/D SET] aan de achterzijde van het aanvullende draadloze systeem. ≥ De indicator op het toegevoegde draadloze systeem wordt groen. ≥ Als “P” uitgaat voordat u op [I/D SET] drukt, herhaalt u stap 2 en gaat u daarna verder met de procedure.

Gebruik een puntig voorwerp. 4 Druk op de genummerde knop [3] op de afstandsbediening terwijl u gelijktijdig op [5/9] op het Home Theater-apparaat drukt. 5 Zet het aanvullende draadloze systeem uit en weer aan. ≥ Controleer of de indicator op het toegevoegde draadloze systeem groen oplicht. [Opmerking] ≥ Als u de digitale zender moet vervangen, herhaalt u de handeling voor het koppelen van beide apparaten van het draadloze systeem een voor een. ≥ U kunt het draadloze systeem niet gebruiken in combinatie met de SH-FX65T of SH-FX67T digitale zender. Thursday, December 4, 2008 11:19 AM Onderhoud Maak dit toestel schoon met een zachte, droge doek. ≥ Gebruik nooit alcohol, verdunner of benzine om dit toestel schoon te maken. ≥ Lees voordat u een chemisch doekje gebruikt eerst de aanwijzingen voor het doekje. Handleiding voor het oplossen van problemen Controleer eerst het volgende voordat u technische hulp inschakelt. Als u sommige controlepunten in twijfel trekt of als de oplossingen in de tabel het probleem niet verhelpen, raadpleeg dan uw dealer voor instructies. Hoofdapparaat Geen stroom. ≥ Controleer of het netsnoer goed is aangesloten. De indicator wordt niet groen terwijl [I/D SET] wel is ingedrukt en de koppeling tot stand is gebracht. ≥ Schakel het draadloze systeem uit en weer aan. Op uw Home Theater-apparaat De indicator draadloze verbinding (bv. “ [W1] ”of een andere indicator) knippert. ≥ Het Home Theater-apparaat en het draadloze systeem zijn niet met elkaar verbonden. Zet het draadloze systeem uit en weer aan. U kunt ook het draadloze systeem uitzetten, het netsnoer losmaken en dan weer insteken. De indicator draadloze verbinding (bv. “ [W1] ” of een andere indicator) licht niet op. ≥ Controleer of het Home Theater-apparaat en het draadloze systeem aan zijn. ≥ Controleer of de digitale zender helemaal in de gleuf van het hoofdtoestel is geduwd. ≥ Controleer de surround-soundinstelling op het Home Theater-apparaat. Specificaties VERSTERKERGEDEELTE Uitgangsvermogen RMS-uitgangsvermogen Surround-kanaal Totale RMS-stroom DIN-uitgangsvermogen Surround-kanaal Totale DIN-stroom 125 W per kanaal (3 ≠), 1 kHz, 10 % THD 250 W NEDERLANDS Page 11 70 W per kanaal (3 ≠), 1 kHz, 1 % THD 140 W ALGEMEEN Stroomvoorziening Stroomverbruik Afmetingen (BtHtD) SH-TR70 SE-FX70 Gewicht 220 V wisselstroom tot 240 V, 50 Hz SH-TR70 1,5 W SE-FX70 43 W SH-TR70 SE-FX70 Draadloze module Frequentiebereik Aantal kanalen Bedrijfstemperatuurbereik Bedrijfsvochtigheidsbereik Stroomverbruik in uit stand 65,5 mmk52 mmk8,6 mm 165 mmk91,5 mmk164 mm 0,022 kg 0,7 kg 2,4 GHz tot 2,4835 GHz 0 oC tot r40 oC 20 % tot 80 % RH (zonder condensvorming) ong. 0,3 W [Opmerking] 1 Specificaties kunnen zonder waarschuwing vooraf worden gewijzigd. Gewicht en afmetingen zijn benaderingen. 2 De totale harmonische vervorming wordt gemeten door een digitale spectrumanalystor. RQTX0171 SH-FX70E_RQTX0171-D_Dut.book
