SHFX70 - Casque audio PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système sans fil pour enceintes surround
Marque	Panasonic
Modèle	SH-FX70
Émetteur numérique	SH-TR70
Système sans fil	SE-FX70
Dimensions (L × H × P) - Émetteur	65,5 mm × 52 mm × 8,6 mm
Dimensions (L × H × P) - Système sans fil	165 mm × 91,5 mm × 164 mm
Poids - Émetteur	0,022 kg
Poids - Système sans fil	0,7 kg
Alimentation électrique	CA 220 V à 240 V, 50 Hz
Consommation - Émetteur	1,5 W
Consommation - Système sans fil	43 W (veille 0,3 W)
Plage de fréquence sans fil	2,4 GHz à 2,4835 GHz
Nombre de canaux sans fil	3
Puissance de sortie RMS (canal ambiophonie)	125 W par canal (3 Ω, 1 kHz, 10 % THD)
Puissance de sortie DIN (canal ambiophonie)	70 W par canal (3 Ω, 1 kHz, 1 % THD)
Impédance d'enceinte recommandée	3 à 6 Ω
Accessoires fournis	Fil d'alimentation CA, 2 câbles d'enceinte, émetteur numérique
Entretien et nettoyage	Chiffon doux et sec. Pas d'alcool, diluant ou benzine.
Sécurité	Ne pas obstruer les ouvertures de ventilation. Éviter les sources de flammes vives. Débrancher en cas d'inutilisation prolongée.
Informations générales	Fonctionne sur piles ? Non, secteur uniquement. Utilisation en intérieur uniquement.

FOIRE AUX QUESTIONS - SHFX70 PANASONIC

Comment connecter le système sans fil à mon home cinéma Panasonic ?

Insérez l'émetteur numérique SH-TR70 dans la fente prévue sur le système home cinéma. Allumez le système sans fil SE-FX70, puis allumez le home cinéma. L'indicateur de liaison sans fil doit s'allumer. Si ce n'est pas le cas, vérifiez les connexions et effectuez le couplage.

Que faire si l'indicateur de liaison sans fil clignote ?

Cela signifie qu'il n'y a pas de liaison entre les appareils. Éteignez puis rallumez le home cinéma. Si le problème persiste, éteignez le système sans fil, débranchez son cordon d'alimentation pendant quelques secondes, puis rebranchez-le et réessayez.

Puis-je utiliser deux systèmes sans fil pour une configuration 7.1 canaux ?

Oui, vous pouvez utiliser deux SH-FX70 pour obtenir une lecture 7.1 canaux. Vous devez coupler le second système sans fil avec l'émetteur numérique SH-TR70 fourni avec le premier. Suivez la procédure de couplage décrite dans la notice.

Quelle est la portée maximale du système sans fil ?

Placez le système sans fil à environ 15 mètres du système home cinéma pour une performance optimale. Évitez les obstacles métalliques et les interférences d'autres appareils sans fil.

Comment nettoyer le système sans fil et l'émetteur ?

Utilisez un chiffon doux et sec. N'utilisez pas d'alcool, de diluant ou de benzine. Si vous utilisez un chiffon traité chimiquement, lisez d'abord les instructions.

Quels types d'enceintes puis-je connecter au système sans fil ?

Connectez des enceintes ambiophoniques d'impédance comprise entre 3 et 6 Ω et d'une puissance d'entrée minimale de 100 W. Utilisez les câbles fournis avec connecteurs bleu (gauche) et gris (droit).

Pourquoi le son des enceintes ambiophoniques est-il interrompu par moments ?

Le système sans fil peut changer de canal automatiquement en cas d'interférence avec d'autres appareils utilisant la bande 2,4 GHz. Cela provoque une courte interruption. Si cela se produit souvent, éloignez les autres appareils sans fil ou rapprochez le système sans fil du home cinéma.

Puis-je utiliser l'émetteur SH-TR70 avec un autre système sans fil ?

Oui, mais vous devez d'abord effectuer un couplage entre l'émetteur et le nouveau système sans fil. Suivez la procédure de couplage dans la notice. Notez que l'émetteur SH-TR70 n'est pas compatible avec les modèles SH-FX65T ou SH-FX67T.

Que faire si le système sans fil ne s'allume pas ?

Vérifiez que le cordon d'alimentation CA est correctement branché. Assurez-vous que la prise secteur fonctionne. Si l'appareil ne s'allume toujours pas, contactez votre revendeur.

Puis-je laisser le système sans fil allumé en permanence ?

Il consomme environ 0,3 W en veille. Pour économiser de l'énergie, débranchez-le si vous ne l'utilisez pas pendant une longue période. Attention : ne placez pas d'objets lourds sur l'appareil et assurez une ventilation adéquate.

MODE D'EMPLOI SHFX70 PANASONIC

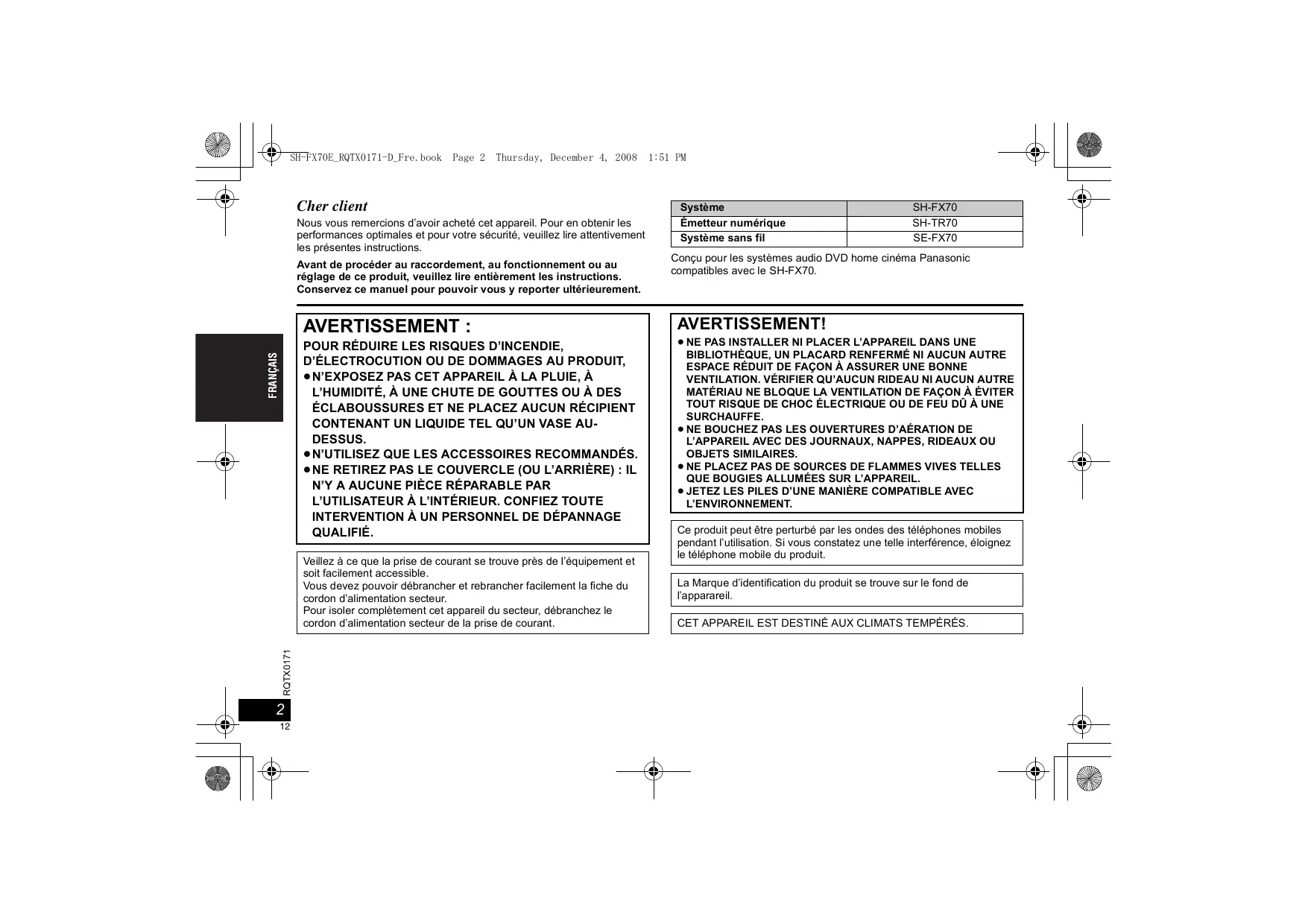

Nous vous remercions d'avoir acheté cet apparéil. Pour en obtenir les performances optimes et pour votre sécurité, veuillez dire attentivement les générées instructions.

Avant de procéder au raccordement, au fonctionnement ou au réglage de ce produit, veuillez lire entièrement les instructions.
Conservez ce manuel pour pouvoir vous y reporter ultérieurement.

Système	SH-FX70
Émetteur numérique	SH-TR70
Système sans fil	SE-FX70

Conçu pour les systèmes audio DVD home cinéma Panasonic compatibles avec le SH-FX70.

AVERTISSEMENT :

Veillez à ce que la prise de courant se trouve pres de l'équipement et soit facilement accessible.

Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur.

Pour isoler complètement cet appeareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

AVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNBIBLIOTHEQUE, UN PLACARD RENFERMÉ NI AUCUN AUTREESPACESRÉDUIT DE FAÇON ÀASSURER UNE BONNÉVENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTREMATERIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITERTOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÜ À UNESURCHAUFFE.
• NE BOUCHEZ PAS LES OUVERTURES D'AERATION DE L'APPEARIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJECTS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL.
• JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONMENT.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constazez une telle interférence, éloignez le téléphone mobile du produit.

La Marque d'identification du produit se trouve sur le fond de l'apparareil.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPERÉS.

Table Des Matieres

ÉMETTEUR NUMÉRIQUE SH-TR70 SYTÉME SANS FIL SE-FX70

C11770

FONCTIONNE SUR 2400MHz Å 2483,5MHz

Déclaration de conformité (DoC)

Par la presente, Panasonic AVC Networks Singapore

Pte. Ltd. (PAVCSG) déclare que leprésent produit est

compatible avec les principales exigences et autres

dispositions de la directive 1999/5/EC.

Les clients peuvent télécharger sur notre serveur DoC une

copie de la Déclaration de conformité originale concernant

nos produits R&TTE: http://www.doc.panasonic.de

Contact en Europe: Panasonic Services Europe, a Division

of Panasonic Marketing Europe GmbH, Panasonic Testing

Ce produit est destiné à être utilisé dans les pays

suivants: AT (Autrique), BE (Belgique), BG (Bulgarie),

CH (Suisse), CZ (République Tchéque), DE (Allemagne),

DK (Danemark), EE (Estonie), ES (Espagne),

FI (Finlande), FR (France), GR (Grèce), HU (Hongrie),

IT (Italie), LT (Lituanie), LV (Létonie), NL (Pays

Bas), NO (Norvège), PL (Pologne), PT (Portugal),

RO (Roumanie), SE (Suéde), SI (Slovensie), SK (Slovaquie),

GB (Royaume-Uni), IS (Islande), IE (Irlande)

Introduction

Accessoires 3

Consignes de sécurité 4

Consultez le guide de reference. 5

Utilisation

Installation 6

Connexions 7

Réalisation de la liaison sans fil 9

Utiliser les enceintes arriere abiophoniques 10

Référence

Entretien 11

Guide de résolution des pannes 11

Spécifications 11

Accessoires

Veuiliez verifier et identifier les accessoires foumis.

Fil alimentation CA

Ne doit être utilisé qu'avez cet apparéil. Ne l'utilisez pas avec un autre matériel. De la même façon, n'utilisez pas les cordons d'un autre matériel avec cet apparéil.

Royaume-Uni

2 Cables d'enceinte

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endomager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placezzaucon objet lourd sur l'appareil.

Tension

N'utilise aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causeur un incendie.

N'utilise aucune source d'alimentation CC, Vérifie attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommage. Il y a risque d'incendie ou de chic electrique si le cordon est mal branché ou endommage. Evitez de tirer sur le cordon ou de le pier, et ne placez aucun objet lourd dessus.

Pour débrancher le cordon, saississez-le fermement par sa fiche. Il y a risque de chic électrique si vous tirez sur le cordon d'alimentation lui-même.

Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de chocolélectrique.

Corps étrangers

Veillez à ne pas laisser tomber d'objets métalliques dans l'appareil. Il y a risque de chic électric ou de dysfonctionnement.

Veillez à ne pas renverser de liquide dans l'appareil. Il y a risque de chocolélectrique ou de dysfonctionnement. Le cas échéant, débranchez immédiattement l'appareil de la prise secteur et contactez vous revendeur.

Ne vaporisezaucin insecticide sur ou dans l'appareil. Ilss contiennent des gaz inflammables qui peuvent prender feu sils sont vaporisés dans I'appareil.

Réparation

N'essayez pas de réparer cet apparéil vous-même. En cas d'interruption du son, de non allumage des témoins, d'apparition de fumée ou de tout autre problème non mentionné dans ce mode d'emploi, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation/agréé. Il y a risque de chic électrique ou d'endommagement de l' apparéil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée.

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques etlectroniques (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels électriques et Electroniques ne doivent pas été jétés avec les ordures menagères.

Pour que ces produits subissant un traitement, une récapération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent

etre déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des évventuels effets négatifs sur l'environnement et la santé humaine qui pourrait survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des apparciels électriques etlectroniques,contactez-vous revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union europeenne

Ce symbole n'est reconnu que dans l'Union europeenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Dessus de I'unité principale

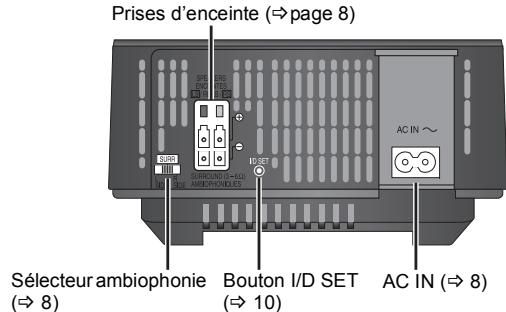

■ Arrière de l'unité principale

Remarque

• Placez l'unité principale en position horizontally, panneau supérieur tourné vers le haut.
• Afin de permettre une ventilation adequate et de maintainir un bon flux d'air autour de l'appareil principal, placez-le en laissant un espace d'au moins 5cm de chaque cote.

Installation

Preparation

• Eteignez tous les apparciels avant le branchement et lisez le mode d'emploi approprié.
• Connectez le fil d'alimentation CA une fois que toutes les autres connexions ont eté effectuees.

Remarque

• N'utilisez pas le système sans fil et l'émetteur numérique dans un meuble en métal ou sur des étagères.
• N'essayez pas de connecter des enceintes ambiophoniques supplémentaire au système de cinema maison.
• Placez le système sans fil à environ 15 m du système de cinema maison.

Pour émettre toute interférence, gardez les distances suivantes entre le système sans fil et les autres dispositifs Electroniques utilisant la même fréquence radio (bande 2,4 GHz).

Le système sans fil recherche automatiquement un canal libre si l'un de ces autres dispositifs interfere avec sa communication.

Quand cela se produit, l'indicateur de liaison sans fil ("W1" ou indicateur) clignote sur le système de cinema maison, et il y a une courte interruption du son provenant des encéintes ambiophoniques.

Cela est le fonctionnement normal du produit qui vise à assurer les valeurs performances possibles de votre système de cinema maison.

Si l'interfERENCE persiste, déplacez les autres dispositifs hors de portée du système sans fil, ou déplacez le système sans fil plus près de votre système de cinema maison.

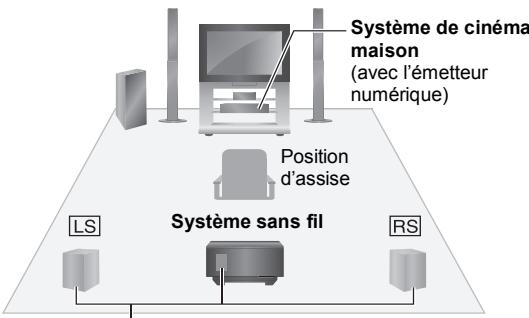

Scheme d'installation sans fil

ex. 5.1 c.

[Modèle compatible : par exemple SC-PT570, SC-PT870]

Cables de l'enceinte abiophonique (fournie)

Les enceintes surround ne sont pas fournies.

LS: Ambiophonique (gauche), RS: Ambiophonique (droit)

• Placez sur le côte ou légement derrière la position d'assise.

ex. 7.1 c. (En utilisant deux appareils du système sans fil)

Cables de l'enceinte abiophonique (fournie)

Les enceintes surround et les enceintes surround arrière ne sont pas fournies.

Cette position offre une lecture 7.1 canaux. Voitre système de cinema maison doit permettre une lecteur 7.1 canaux.

LS: Ambiophonique (gauche), RS: Ambiophonique (droit)

• Placez sur le côté de la position d'assise.
  LB^ : Ambiophonique arriere (gauche), RB^ : Ambiophonique arrriere (droit)
• Place des derniers la position d'assise, environ 1 m plus haut que le niveau de l'oreille.

※LB ou SBL RB ou SBR

Connexions

Emetteur numérique

Voir également le mode d'emploi de votre système de cinéma maison.

Veillez à ne pas insérer ni enlever quand le système de cinema maison est allumé.

Connexions

Système sans fil

Preparation

Si les cables de l'enceinte abiophonique (avec un connecteur bleu et un connecteur gris) ont déjà été connectés, débranchez les cables de l'enceinte abiophonique du système de cinema maison.

Connector les enceintes au système sans fil

Branchez aux prises de la même couleur.

Impedance: 3 à 6Ω

Puisance d'entree de I'enceinte:

100 W (min)

Pour la connexion 5.1 c.

AMBIOPHONIQUE (LS): Bleu

Pour la connexion 7.1 c.

AMBIOPHONIQUE (LS): Bleu

AMBIOPHONIQUE

ARRIÈRE (LB): Gris

Paramétrage du sélecteur pour les enceintes gauche et droite

Paramétrage du sélecteur pour les enceintes gauches

Paramétrage du sélecteur pour les enceintes droites

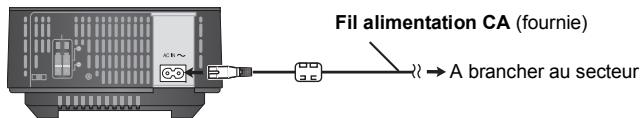

■ Fil alimentation CA

Réalisation de la liaison sans fil

• Voir également le mode d'emploi de votre système de cinema maison.
• Pour la lecture 7.1 canaux, voir également "Utiliser les enceintes arrêté ambiophoniques" (⇒ 10).

1 Allumez le système sans fil.

2 Allumez voire syste me de cinema maison.

L'indicateur de liaison sans fil de votre système de cinéma maison s'allume.

• Le type d'indicateur varie selon le système de cinéma maison. ex. Affichage du système de cinéma maison

• Si l'indicateur clignote, voir le Guide de dépannage (⇒ 11).

3 Démarrez la lecture sur le système de cinéma maison.

Economies d'énergie

Le système sans fil consomme une petite quantité d'énergie même quand il est étient (environ 0,3 W). Pour économiser de l'électricité quand l'appareil n'est pas utilisé pendant une durée prolongée, débranchez-le du secteur.

Utiliser les enceintes arrêté ambiophoniques

En utilisant deuxiaux de SH-FX70,vous pouvez obtenir une lecture 7.1 canaux, en rendant les enceintes abiophoniques et les enceintes arrriere ambiophoniques sans fil ( 7)

Utilissez uniquement I'émetteur numérique SH-TR70.

Le système sans fil est initialement coupé pour fonctionner avec l'émetteur numérique SH-TR70 fourni avec lui. Pour faire fonctionner un autre accessoire avec l'émetteur numérique SH-TR70, il est nécessaire de procéder au couplage.

ex. Àprous le couplage
- Gardez l'émetteur numérique du système sans fil supplémentaire en vue d'une'utilisation ultérieure.

Preparation

• Veiliez à connecter le fil d'alimentation CA du système sans fil supplémentaire.
• Allumez le système de cinéma maison et baissez le volume.

1 Allumez le système sans fil supplémentaire.
2 Tout en maintainant le bouton saut et recherche lente (ex. [▶▶/▶▶]) sur le système de cinema maison, appuyez sur le bouton numéroter [3] de la télécommande jusqu'à ce que “P” s/allume sur l'afficheur du système de cinema maison.
3 Quand "P"s'affiche, appuyez sur I/D SET) a l'arriere du système sans fil supplémentaire.

L'indicateur sur le systeme sans fil supplémentaire passae au vert.
Si "P" s'eteint avant que vous n'ayez appuyé sur [I/D SET], repêtez la phase 2 puis continue la procédure.

Utilizez un objet pointu.

4 Tout en maintainant [▶▶/▶] enforcés sur le système de cinema maison, appuyez sur le bouton numéroter [3] de la télécommande.
5 Eteignez puis allumez le système sans fil supplémentaire.

Veiliez à ce que l'indicateur présente sur le système sans fil supplémentaire s'allume en vert.

Remarque

• Si vous deviez changer d'émetteur numérique, repêzez la procédure de couplage pour les deux apparciels du système sans fil, un apparéil à la fois.
• Vous ne pouvez pas utiliser le système sans fil avec l'émetteur numérique SH-FX65T ou SH-FX67T.

Entretien

Nettoyez l'appareil avec un chiffon doux et sec.

• N'utilisez pas d'alcool, de diluant ou de benzine pour nettoyer cet apparéil.
• Avant d'utiliser un chiffon traité chimiquement, lisez soigneusement les instructions fournies avec le chiffon.

Guide de résolution des pannes

Avant de demander l'intervention du service clients, procédez aux contrôles suivants. Si vous ave des doutes concernant certains des points à contrêter ou les solutions indiquées dans le tableau, ne cherchez pas à résoudre le problème par vous-même, consultez votre revendeur pour有關ir des instructions.

Unité principale

Pas d'alimentation.	Assurez-vous que le fil d'alimentation CA est correctement connecté.
L'indicateur passe au vert même si on appuie sur [I/D SET] et que le couplage est terminé.	Eteignez le système sans fil puis rallumez-le.

Survoire système de cinéma maison.

L'indicateur de liaison sans fil (ex. "W1" ou un indicateur) clignote.	Il n'y a pas de liaison entre le système de cinéma maison et le système sans fil. Eteignez puis rallumez le système de cinéma maison. En alternative, éteignez le système sans fil, débranchez le fil d'alimentation CA, puis rebranchez-le.
L'indicateur de liaison sans fil (ex. "W1" ou un indicateur) ne clignote pas.	Assurez-vous que le système de cinéma maison est allumé, ainsi que le système sans fil.Assurez-vous que l'émetteur numérique est inséré à fond dans la fente du système de cinéma maison.Effectuez le paramétrage du son ambiophonique sur le système de cinéma maison.

Spécifications

SECTION AMPLIFICATEUR

Puissance de sortie
Puissance de sortie RMS
Canal ambiophonie	125 W par canal (3 Ω), 1 kHz, 10 % THD
Puissance RMS totale	250 W
Puissance de sortie DIN
Canal ambiophonie	70 W par canal (3 Ω), 1 kHz, 1 % THD
Puissance DIN totale	140 W

GENERAL

Alimentation électrique		CA 220 V à 240 V, 50 Hz
Puisance absorbee	SH-TR70	1,5 W
	SE-FX70	43 W
Dimensions (L×H×P)
SH-TR70		65,5 mm×52 mm×8,6 mm
SE-FX70		165 mm×91,5 mm×164 mm
Poids	SH-TR70	0,022 kg
	SE-FX70	0,7 kg
Module sans fil
Plage de fréquence		2,4 GHz à 2,4835 GHz
Nombre de canaux		3
Plage de température de service		0 °C à +40 °C
Plage d'humidité de service		20 % à 80 % HR (sans condensation)

Puisance absorbee en mode eteint environ 0,3 W

Remarque

1 Les caractéristiques peuvent faire l'objet de modifications sans préavis.

Les poids et les dimensions sont approximatifs.

2 La distorsion harmonique totale est mesure par un analyseur de spectre numérique.

Caro cliente

Nastaveni prépinače pro levé reproductory

Nastaveni prépinače pro
pravé reproductory
