Tipo di prodotto	Sistema wireless per altoparlanti surround
Marca	Panasonic
Modello	SH-FX70
Trasmettitore digitale	SH-TR70
Sistema wireless	SE-FX70
Dimensioni (L × A × P) - Trasmettitore	65,5 mm × 52 mm × 8,6 mm
Dimensioni (L × A × P) - Sistema wireless	165 mm × 91,5 mm × 164 mm
Peso - Trasmettitore	0,022 kg
Peso - Sistema wireless	0,7 kg
Alimentazione elettrica	CA 220 V a 240 V, 50 Hz
Consumo - Trasmettitore	1,5 W
Consumo - Sistema wireless	43 W (standby 0,3 W)
Gamma di frequenza wireless	2,4 GHz a 2,4835 GHz
Numero di canali wireless	3
Potenza di uscita RMS (canale surround)	125 W per canale (3 Ω, 1 kHz, 10 % THD)
Potenza di uscita DIN (canale surround)	70 W per canale (3 Ω, 1 kHz, 1 % THD)
Impedenza altoparlante consigliata	3 a 6 Ω
Accessori inclusi	Cavo di alimentazione CA, 2 cavi per altoparlanti, trasmettitore digitale
Manutenzione e pulizia	Panno morbido e asciutto. Non usare alcol, diluente o benzina.
Sicurezza	Non ostruire le aperture di ventilazione. Evitare fonti di fiamme vive. Scollegare in caso di inutilizzo prolungato.
Informazioni generali	Funziona a batterie? No, solo rete elettrica. Solo per uso interno.

Domande frequenti - SHFX70 PANASONIC

Come collegare il sistema wireless al mio home theater Panasonic?

Inserire il trasmettitore digitale SH-TR70 nell'apposito slot sul sistema home theater. Accendere il sistema wireless SE-FX70, poi accendere l'home theater. L'indicatore di collegamento wireless dovrebbe accendersi. In caso contrario, verificare i collegamenti ed eseguire l'abbinamento.

Cosa fare se l'indicatore di collegamento wireless lampeggia?

Significa che non c'è collegamento tra i dispositivi. Spegnere e riaccendere l'home theater. Se il problema persiste, spegnere il sistema wireless, scollegare il cavo di alimentazione per qualche secondo, poi ricollegarlo e riprovare.

Posso usare due sistemi wireless per una configurazione a 7.1 canali?

Sì, è possibile utilizzare due SH-FX70 per ottenere una riproduzione a 7.1 canali. È necessario abbinare il secondo sistema wireless al trasmettitore digitale SH-TR70 fornito con il primo. Seguire la procedura di abbinamento descritta nel manuale.

Qual è la portata massima del sistema wireless?

Posizionare il sistema wireless a circa 15 metri dal sistema home theater per prestazioni ottimali. Evitare ostacoli metallici e interferenze da altri dispositivi wireless.

Come pulire il sistema wireless e il trasmettitore?

Utilizzare un panno morbido e asciutto. Non usare alcol, diluente o benzina. Se si utilizza un panno trattato chimicamente, leggere prima le istruzioni.

Quali tipi di altoparlanti posso collegare al sistema wireless?

Collegare altoparlanti surround con impedenza compresa tra 3 e 6 Ω e una potenza di ingresso minima di 100 W. Utilizzare i cavi forniti con connettori blu (sinistro) e grigio (destro).

Perché il suono degli altoparlanti surround si interrompe a volte?

Il sistema wireless può cambiare canale automaticamente in caso di interferenze con altri dispositivi che utilizzano la banda 2,4 GHz. Ciò provoca una breve interruzione. Se ciò accade spesso, allontanare gli altri dispositivi wireless o avvicinare il sistema wireless all'home theater.

Posso utilizzare il trasmettitore SH-TR70 con un altro sistema wireless?

Sì, ma è necessario eseguire prima un abbinamento tra il trasmettitore e il nuovo sistema wireless. Seguire la procedura di abbinamento nel manuale. Notare che il trasmettitore SH-TR70 non è compatibile con i modelli SH-FX65T o SH-FX67T.

Cosa fare se il sistema wireless non si accende?

Verificare che il cavo di alimentazione CA sia collegato correttamente. Assicurarsi che la presa di corrente funzioni. Se l'apparecchio non si accende ancora, contattare il rivenditore.

Posso lasciare il sistema wireless sempre acceso?

Consuma circa 0,3 W in standby. Per risparmiare energia, scollegarlo se non lo si utilizza per un lungo periodo. Attenzione: non posizionare oggetti pesanti sull'apparecchio e garantire una ventilazione adeguata.

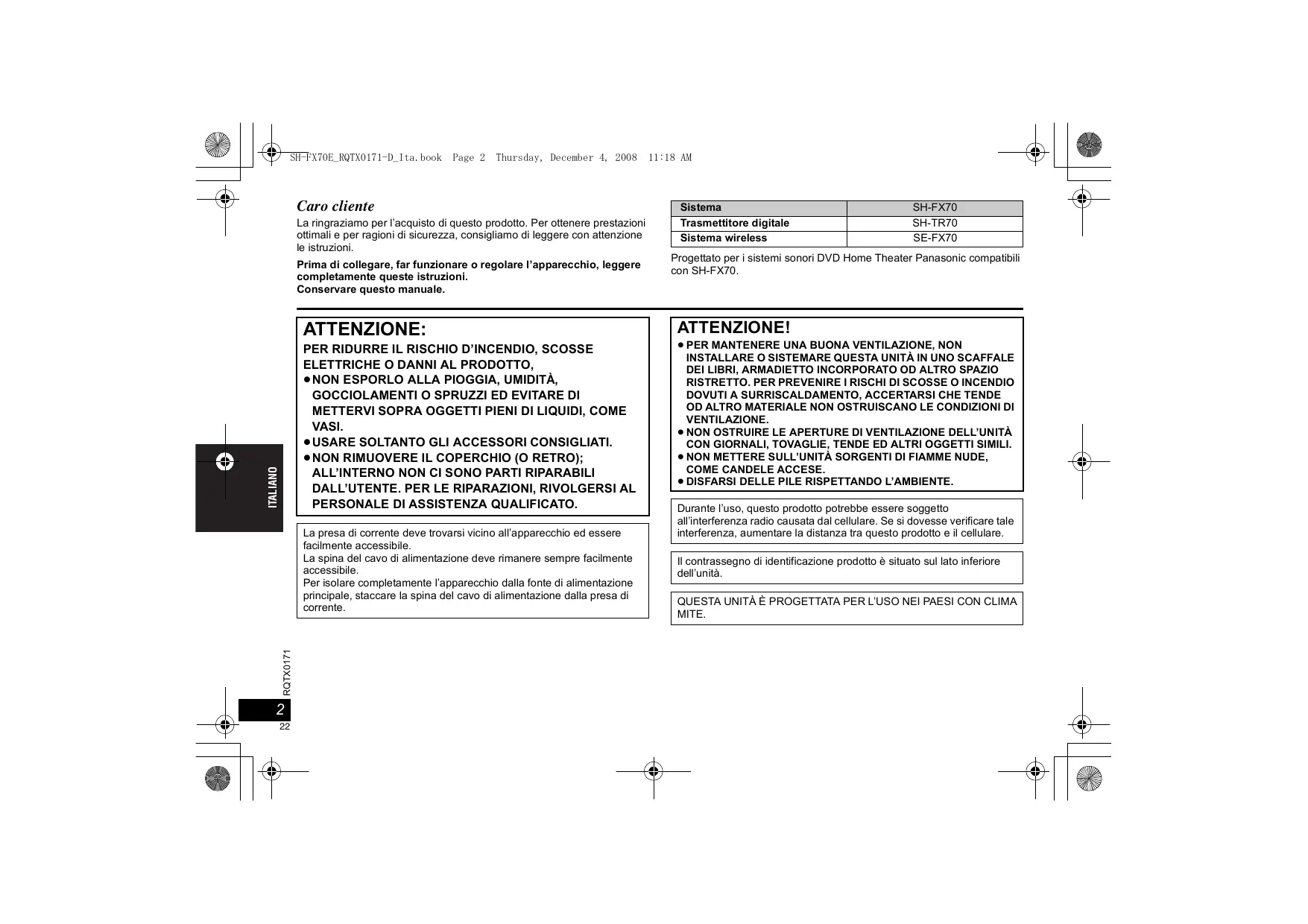

MANUALE UTENTE SHFX70 PANASONIC

La ringraziamo per l'acquire di quello prodotto. Per ottenere prestazioni ottuali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completenesse queste istruzioni.

Sistema	SH-FX70
Trasmettitore digitale	SH-TR70
Sistema wireless	SE-FX70

Progettato per i sistemi sonori DVD Home Theater Panasonic compatibili con SH-FX70.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO,

• NON ESPORLO ALLA PIOGGIA, UMIDITA, GOCCIOLAMENTI O SPRUZZI ED EVITARE DI METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI.
• USARE SOLTANTO GLI ACCESSORI CONSIGLIATI.
• NON RIMUOVERE IL COPERCHIO (O RETRO); ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

La presa di corrente deve trovarsi vicino all'apparecchio ed essere facilemente accessibile.

La spina del cavo di alimentazione deve rinanere sempre fácilmente accessible.

Per isolare completeness l'apparechio alla fonte di alimentazione principale, staccare la spina del cavo di alimentazione alla presa di corrente.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRi, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITA CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITA SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE.
  DISFARSIDELLEPILERISPETTANDOL'AMBIENTE.

Durante l'uso, quello prodotto potrebbe essere soggetti all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumento la distance tra quello prodotto e il cellulare.

Il contrassegno di identificazione prodotto è situato sul lato inferiore dell'unità.

QUESTA UNITÀ É PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

Summario

TRASMETTITORE DIGITALE SH-TR70 SISTEMA WIRELESS SE-FX70

C11770

Dichiarazione di conformità (DC)

Con la presente, Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) dichiara che il presente prodotto è conforme ai requisiti fondamentali e ad altre disponzioni corrispondenti della Direttiva 1999/5/EC.

I clienti possono scaricare una copia della DC originale relativiva ai nostri prodotti R&TTE dal nostro server adibito a tale增值服务: http://www.doc.panasonic.de

Il presente prodotto è adatto all'uso nei seguenti paesi: AT (Austria), BE (Belgio), BG (Bulgaria), CH (Svizzera), CZ (Rep. Ceca), DE (Germania), DK (Danimarca), EE (Estonia), ES (Spagna), FI (Finlandia), FR (Francia), GR (Grecia), HU (Ungheria), IT (Italia), LT (Lituania), LV (Lettonia), NL (Paesi Bassi), NO (Norvegia), PL (Polonia), PT (Portogallo), RO (Romania), SE (Svezia), SI (Slovenia), SK (Slovacchia), GB (Regno Unito), IS (Islanda), IE (Irlanda)

Introduzione

Accessori 3

Precauzioni per la sicurezza 4

Guida di riferimento ai comandi 5

Uso

Installatione 6

Collegamenti 7

Effettuare il collegamento wireless 9

Uso dei diffusori surround posteriori 10

Consultazione

Manutenzione 11

Guida alla risoluzione dei problemi 11

Specifiche tecniche 11

Accessor

Controllare e identificare gli accessori in dotazione.

Cavo di alimentazione CA

Dautilizzarsi solo con但这a unità. Non utilizzato con altri appearecchi. Inoltre, non utilizzato cavi destinati ad altri appearecchi con但这a unità.

Regno Unito

2 Cavi dei diffusori

Precauzioni per la sicurezza

Sistemazione

Sistemare l'unità su una superficie pianà, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni excessive. Queste condizioni possono danneggiare i coperchio e gli altri componenti, riducendo la vita di servizio dell'unità. Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in c.c. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave od altri luogo dove viene usata la corrente continua.

Protezione del cavo di alimentazione c.a.

Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sua danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, cui causare un incendio o scosse elettriche. Non tirare,PEGARE o mettere oggetti pesanti sul cavo.

Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c'è pericolò di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolò di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici al'interno dell'unità. C'è pericolò di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolò di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediamente il cavo di alimentazione dalla presa di currente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione c.a. e rivolgersi al rivenditore o ad un centro di assistenza autorizzato. C'e pericolato scosse elettriche o di danni a'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione alla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo symbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare quei prodotti ai puniti di raccolta designati, dove verranno accettati Gratisamente. In alternatively,

in alcune nazioni potrebbe essere possibile restituito i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di quello prodotto contribuire a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo symbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Lato superiore dell'unità principale

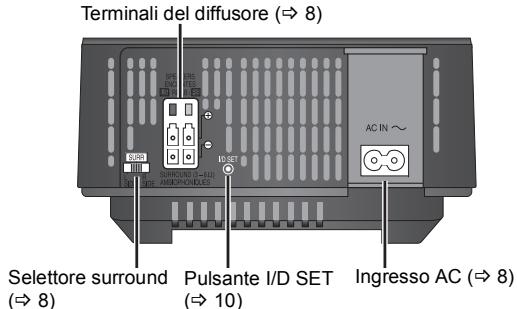

Lato posteriore dell'unità principale

Nota

• Posizione l'unità principale in orizzontale con il pannello superiore rivolto verso l'alto.
• Per garantire una ventilazione adeguata e un flusso d'aria ottimale intorno all'unità principale, posizionarla in modo da lasciare almeno 5 cm di spazio libero su tutti i lati.

Installazione

Preparazione

• Prima di effettuare il collegamento spegnere tutti gli apparetti e leggere il relativo manuale di istruzioni.
• Collegare il cavo di alimentazione CA dopo aver completato tutti gli altri collegamenti.

Nota

• Non utilizzato ilsystema wireless e il trasmettitore digitale in un armadietto o scaffale metallico.
• Non tentare di collegare dei diffusori surround aggiantivi all'unità home theater.
• Posizionare ilsystema wireless entocirca 15 m dall'unità home theater.

Per evitare interferenze, sostenere le seguenti distanze fra ilsystema wireless e altri dispositivi elettronici che utilizzano la stessa Frequenza radio (banda 2,4 GHz).

Se uno di questi altri dispositivi interferisce con le comunazioni delsystema wireless, quest'ultimo ricerca automaticamente un canale libero. Quando esta operazione viene eseguita, lindicatore del collegamento wireless ("W1" o un indicatore) lampeggia sull'unità home theater e si verifica una breve interrupzione dell'audio che proviene dai diffusori surround.

Questa è una normale operazione del prodotto che serve ad assicurare le migliorie prestazioni possibili all'unità home theater.

Se l'interferenza dovesepersiste, provare a spostare gli altri dispositivi in un punto esterno al raggio d'azione delsystema wireless, o spostare il systema wireless più vicino all'unità home theater.

Schema per l'installazione wireless

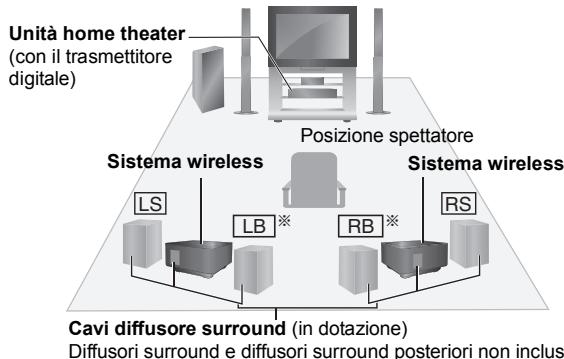

es. 5.1ch

[Modello compatible: ad es., SC-PT570, SC-PT870]

Cavi diffusore surround (in dotazione)

Diffusori surround non inclusi.

• Posizione a lato o leggermente dietro rispetto alla posizione dello spettatore.

es. 7.1ch (Utilizzatoo due unita del systema wireless)

Questo posizionamento consente la riproduzione a 7.1 canali. L'unità home theater dell'utente deve essere dotata della funzione di riproduzione a 7.1 canali.

LS: Surround (sinistra), RS: Surround (destra)
- Posizione a lato rispetto alla posizione dello spettatore.
LB^ : Surround posteriori (sinistra), RB^ : Surround posteriori (destra)
- Posizione dietro la posizione dello spettatore, a un'altezza di circa 1 m superiore rispetto al livello dell'orecchio.

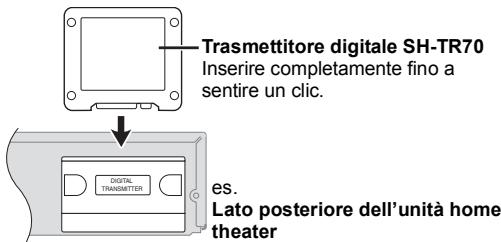

Trasmettitore digitale

Vedereanche il manuale di struzioni dell'unita home theater.

Non insere o rimuovere quando l'unità home theater è accesa.

Collegamenti

■ Sistema wireless

Preparazione

Se i cavi del diffusore surround (con un connettore blu e un connettore grigio) sono stati già collegati, scollegare i cavi del diffusore surround dall'unità home theater.

Collegare i diffusori alsystema wireless

Collegare ai terminali dello stesso colore.

Impedenza: da 3 Ω a 6 Ω

Potenza d'ingresso diffusore:

100 W (min)

Per il collegamento a 5.1ch

SURROUND (LS):Blu

SURROUND (RS): Grigio

Per il collegamento a 7.1ch

SURROUND (LS):Blu

SURROUND POSTERIORE (LB): Grigio

SURROUND (RS): Grigio

SURROUND POSTERIORE (RB): Blu

Impostazione del selettore per i diffusori di sinistra e destra

Impostazione del selettore per i diffusori di sinistra

Impostazione del selettore per i diffusori di destra

Cavo di alimentazione CA

Effettuare il collegamento wireless

• Vedereanche il manuale di istruzioni dell'unità home theater.
• Quando si desidera utiliser la coproduzione a 7.1 canali, vindere agli "Uso dei diffusori surround posteriori" (⇒ 10).

1 Accendere ilsystema wireless.

Pulsante unita on/off [■I, ■O]

Utilizzare quello pulsante per accendere e spegnere l'unità.

Rosso: L'unità è accesa e il collegamento wireless è disattivato.

Verde: L'unità è accasa e il collegamento wireless è attivato.

2 Accendere l'unità home theater.

L'indicatore del collegamento wireless sull'unità home theater si accende.

• Il tipo di indicatore varia a seconda dell'unità home theater.

es. Display sull'unità home theater

• Se l'indicatore lampeggia, vindere la guida alla risoluzione dei problemi ( 11) .

3 Avviare la riproduzione sull'unità home theater.

Risparmio di corrente

Anche quando è spento, ilsystema wireless consuma una piccola quantità di corrente (circa 0,3 W). Per risparmiare energia quando non si intende useare l'unità per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente.

Uso dei diffusori surround posteriori

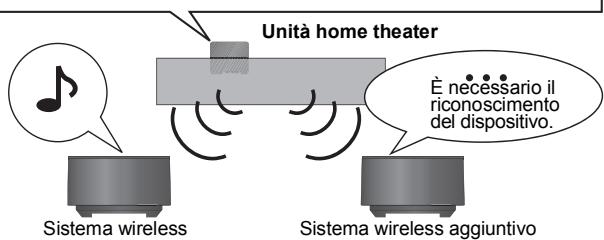

Utilizzato 2 set di unità SH-FX70, è possible utilizzare la riproduzione a 7.1 canali, con il collegamento wireless dei diffusiori surround e dei diffusiori surround posteriori ( 7) .

Utilizzare solo il trasmettitore digitale SH-TR70.

Ilsystemawirelessèprogettato perfunzionare con iltrasmettittore digitaleSH-TR70fornitunamentealsystemastesso.Secon iltrasmettittore digitaleSH-TR70vienutizzato unaltoreaccessorio,ecessarioeseguireliconoscimento deldispositivo.

es. Dopo il riconoscimento
- Conservare il trasmettitore digitale del systema wireless aggiuntivo per un utilizzo futuro.

Preparazione

• Accertarsi di aver collegato il cavo di alimentazione CA del sistema wireless aggiuntivo.
• Accendere l'unità home theater e abbassare il volume.

1 Accendere ilsystema wireless aggiuntivo.
2 Tenendo premuto il pulsante per saltare traccia e per la ricerca lenta (es. [▶▶/▶▶]) sull'unità home theater, premere il pulsante numero [3] sul telecomando fino a quando si accende la "P" sul display dell'unità home theater.
3 Mentre è visualizzata la “P”, première [I/D SET] sul lato posteriore delsystema wireless aggaintivo.

L'indicatore del systemawirelessaggiunto diventa verte.
- Se la "P" si spelgne prima che sia stato premuto [I/D SET], ripetere il punto 2 e continuare la procedura.

Utilizzare un oggetto appuntito.

4 Tenendo premuto [▶▶/▶] sull'unità home theater, premere il pulsante numero [3] sul telecomando.
5 Spagnere e accendere ilsystema wireless aggiuntivo.

• Accertarsi che l'indicatore delsystema wireless aggiuntivo si accenda con luce verde.

Nota

• Se si dovesse sostiturie il trasmettitore digitale, ripetere i passaggi per eseguire il riconoscimento per entrambé le unità delsystema wireless, un'unità perolta.
• Non è possible utilizzato il sistema wireless con il trasmettitore digitale SH-FX65T o SH-FX67T.

Manutenzione

Pulire l'unità con un panno morbido e asciutto.

• Non utilizzato alcol, diluente o benzina per pulire il dispositivo.
• Prima di utilizzato panni trattati chimicamente, leggere attendamente le istruzioni fornite con il panno stesso.

Guida alla risoluzione dei problemi

Prima di richiedere assistenza, effettuare le seguenti verifiche. Se non si è certi in merito ad alcuni dei punti da verificare, o se la soluzione indica non risolve il problema, rivolgersi al rivenditore per ricevere maggiori informazioni.

Unità principale

Assenza di corrente.	Accertarsi che il cavo di alimentazione CA sia collegato alla rete.
L'indicatore non diventa很开心anche se [I/D SET] è premuto ed è stato eseguito il riconoscimento dell'unità.	Spagnere il systemawireless e quindi riaccenderlo.

Sull'unità home theater

L'indicatore del collegamento wireless (es. “W1” o un indicatore) lampeggia.	Non vi è collegamento fra l'unità home theater e ilsystema wireless. Spegnere ilsystema wireless e quindi riaccenderlo. In alternatively, spegnere il systema wireless, scollegare il cavo di alimentazione CA e quindi ricollegarlo.
L'indicatore del collegamento wireless (es. “W1” o un indicatore) non si accende.	Verificare che l'unità home theater siaacea e cheanche il systema wireless sia acceso.Accertarsi che il trasmettitore digitale sia completamente inserito nell'slot dell'unità home theater.Controllare l'impostazione del suono surround sull'unità home theater.

Specifiche tecniche

SEZIONE AMPLIFICATORE

Potenza d'uscita
Potenza d'uscita RMS
Canale surround	125 W per canale (3 Ω), 1 kHz, 10 % THD
Potenza RMS totale	250 W
Potenza d'uscita DIN
Canale surround	70 W per canale (3 Ω), 1 kHz, 1 % THD
Potenza DIN totale	140 W

GENERALE

Alimentazione		CA 220 V su 240 V, 50 Hz
Consumo energetico	SH-TR70	1,5 W
	SE-FX70	43 W
Dimensioni (L×A×P)
SH-TR70		65,5 mm×52 mm×8,6 mm
SE-FX70		165 mm×91,5 mm×164 mm
Massa	SH-TR70	0,022 kg
	SE-FX70	0,7 kg
Modulo wireless
Gamma di frequenza		2,4 GHz su 2,4835 GHz
Numero di canali		3
Intervallo temperature di funzionamento		da 0°C a +40 °C
Intervallo umidità tollerata		da 20 % a 80 % RH (senza condensa)

Assorbimento di corrente con unità spenta circa 0,3 W

Nota

1 Le specifiche sono soggette a modifica alla preavviso.

La massa e le dimensioni sono valori indicativi.

2 Distorsione armonica totale misurata con analizzatore di spettro digitale.

Geachte klant

altavoces: 100 W (min)
