Type de produit	Platine tourne-disques à entraînement par courroie
Marque	NAD
Modèle	C555I / C552
Dimensions (L x H x P)	447 x 115 x 365 mm (couvercle fermé)
Poids net	5,25 kg
Poids emballé	6,9 kg
Moteur	Synchrone à haut couple
Vitesses	33,3 et 45,1 tr/min
Bras de lecture	Longueur totale 244 mm (axe à pointe), masse effective 9 g
Cellule d'origine	À aimant mobile (Ortofon OM5E ou équivalent)
Force d'appui nominale	1,7 g
Antiskating	Réglable, même valeur que la force d'appui
Réponse en fréquence	20 Hz - 20 kHz ± 3 dB
Niveau de sortie	5 mV à 1 kHz, 5 cm/s
Séparation des canaux	20 dB à 1 kHz
Impédance de charge	47 kΩ
Capacité de charge	150 à 400 pF
Entretien et nettoyage	Chiffon doux légèrement humecté si nécessaire, aucun produit chimique
Sécurité	Ne pas soulever le moyeu central, éviter de toucher la surface des disques
Pièces détachées	Pointes de rechange disponibles chez le revendeur NAD

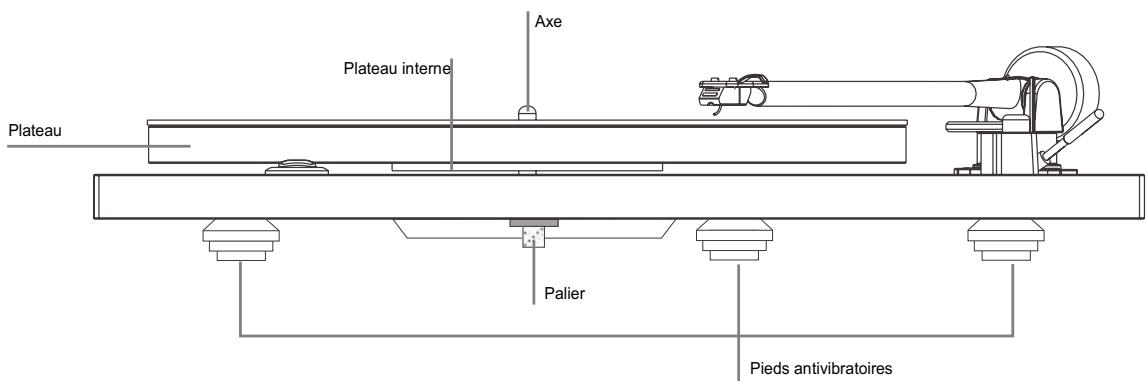

Informations générales	Platine manuelle avec couvercle, pieds antivibratoires en caoutchouc synthétique

FOIRE AUX QUESTIONS - C555I NAD

Comment changer la vitesse de rotation ?

Déplacez la courroie d’entraînement d’une poulie à l’autre manuellement. Il est recommandé de lancer le plateau dans le sens horaire en appuyant sur le bouton marche pour 45 tr/min.

Quelle force d'appui dois-je régler pour la cellule ?

La force d'appui optimale est de 1,7 g (gamme 1,5 à 2,0 g). Utilisez le contrepoids en faisant flotter la pointe à 1 mm au-dessus du disque.

Comment nettoyer la platine et son couvercle ?

Utilisez un chiffon doux et sec, légèrement humecté si nécessaire. N'utilisez jamais de produits chimiques ou de liquides de nettoyage.

Que faire si la platine penche légèrement en arrière ?

C'est normal : les pieds antivibratoires peuvent se tasser avec le temps. Cela n'affecte pas les performances. Aucune inquiétude.

Comment câbler le bras de lecture ?

Suivez le code couleur : Bleu = masse droite, Vert = masse gauche, Rouge = signal droit, Blanc = signal gauche. Le blindage du câble met le bras à la masse.

Puis-je utiliser un nettoyeur de disque à liquide ?

Non, n'utilisez aucun appareil de nettoyage avec de l'eau ou un liquide. La poussière visible est balayée par la pointe ; soufflez simplement pour éliminer l'accumulation.

Pourquoi faut-il lancer le plateau manuellement à 45 tr/min ?

Cela réduit les contraintes sur le moteur et la courroie. Lancez le plateau dans le sens horaire au moment d'appuyer sur le bouton marche.

Comment régler l'antiskating ?

Affichez la même valeur que la force d'appui. Par exemple, si la force est de 1,7 g, réglez l'antiskating sur 1,7.

Où trouver des pointes de rechange pour la cellule ?

Les pointes de rechange sont disponibles auprès de votre revendeur NAD ou en ligne. Référez-vous au modèle de cellule (Ortofon OM5E).

Quelle capacité de charge pour le câble du bras ?

La capacité du câble doit être comprise entre 150 et 400 pF. L'impédance de charge est de 47 kΩ.

MODE D'EMPLOI C555I NAD

Platine Tourne-disques NAD - Manuel d'Installation

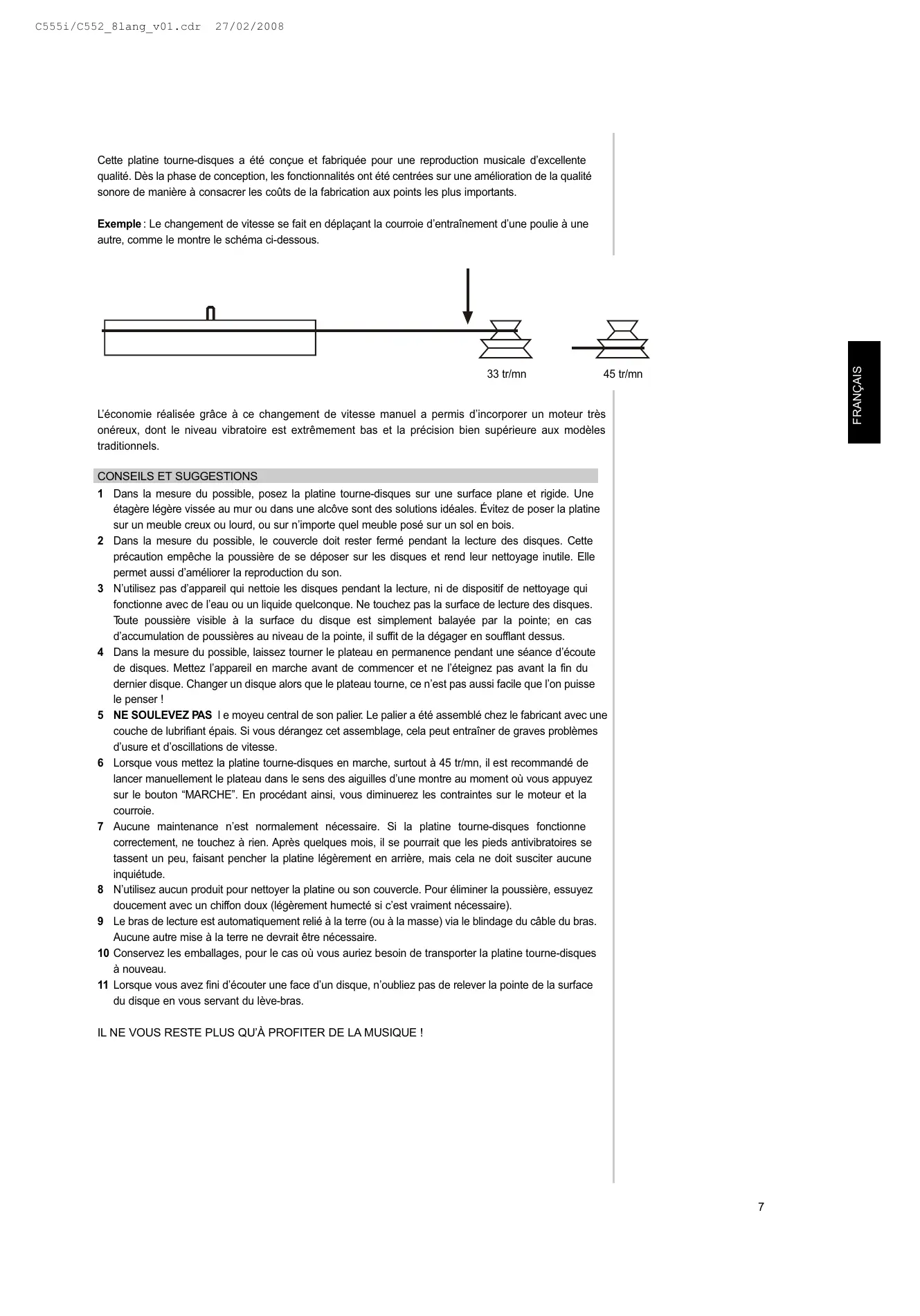

Cette platine tourne-disques a été conçue et fabriquée pour une reproduction musicale d'excellente qualité. Dès la phase de conception, les fonctionnalités ont été centrées sur une amélioration de la qualité sonore de manière à consacrer les coûts de la fabrication aux points les plus importants.

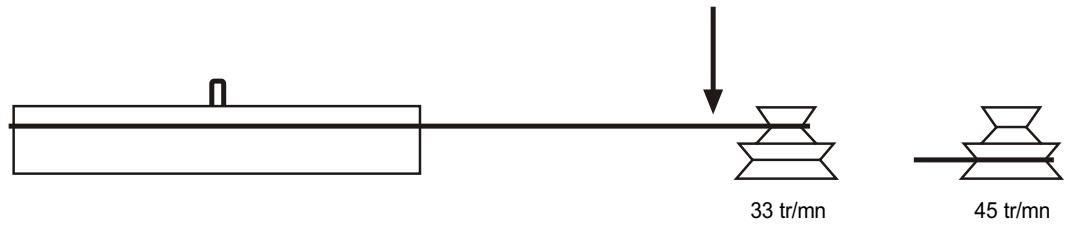

Le changement de vitesse se fait en déplaçant la courroie d'entraînement d'une poulie à une autre, comme le montre le schéma ci-dessous.

L'économie réalisée grâce à ce changement de vitesse manuel a permis d'incorporer un moteur très onéreux, dont le niveau vibratoire est extrêmement bas et la précision bien supérieure aux modèles traditionnels.

Conseils et suggestions

1 Dans la mesure du possible, posez la platine tourne-disques sur une surface plane et rigide. Une étagère légère visée au mur ou dans une alcôve sont des solutions idéales. Évitez de poser la platine sur un meuble creux ou lourd, ou sur n'importe quel meuble posé sur un sol en bois. 2 Dans la mesure du possible, le couvercle doit rester fermé pendant la lecture des disques. Cette précaution empêche la poussière de se déposer sur les disques et rend leur nettoyage inutile. Elle permet aussi d'améliorer la reproduction du son. 3 N'utilisez pas d'appareil qui nettoie les disques pendant la lecture, ni de dispositif de nettoyage qui fonctionne avec de l'eau ou un liquide quelconque. Ne touchez pas la surface de lecture des disques. Toute poussière visible à la surface du disque est simplement balayée par la pointe ; en cas d'accumulation de poussières au niveau de la pointe, il suffit de la dégager en soufflant dessus. 4 Dans la mesure du possible, laissez tourner le plateau en permanence pendant une séance d'écoute de disques. Mettez l'appareil en marche avant de commencer et ne l'éteignez pas avant la fin du dernier disque. Changer un disque alors que le plateau tourne, ce n'est pas aussi facile que l'on puisse le penser ! 5 NE SOULEVEZ PAS le moyeu central de son palier. Le palier a été assemblé chez le fabricant avec une couche de lubrifiant épais. Si vous dérangez cet assemblage, cela peut entraîner de graves problèmes d'usure et d'oscillations de vitesse. 6 Lorsque vous mettez la platine tourne-disques en marche, surtout à 45 tr/min, il est recommandé de lancer manuellement le plateau dans le sens des aiguilles d'une montre au moment où vous appuyez sur le bouton "MARCHE". En procédant ainsi, vous diminuerez les contraintes sur le moteur et la courroie. 7 Aucune maintenance n'est normalement nécessaire. Si la platine tourne-disques fonctionne correctement, ne touchez à rien. Après quelques mois, il se pourrait que les pieds antivibratoires se tassent un peu, faisant pencher la platine légèrement en arrière, mais cela ne doit susciter aucune inquiétude. 8 N'utilisez aucun produit pour nettoyer la platine ou son couvercle. Pour éliminer la poussière, essuyez doucement avec un chiffon doux (légèrement humecté si c'est juste nécessaire). 9 Le bras de lecture est automatiquement relié à la terre (ou à la masse) via le blindage du câble du bras. Aucune autre mise à la terre ne devrait être nécessaire. 10 Conservez les emballages, pour le cas où vous auriez besoin de transporter la platine tourne-disques à nouveau. 11 Lorsque vous avez fini d'écouter une face d'un disque, n'oubliez pas de relever la pointe de la surface du disque en vous servant du lève-bras.

IL NE VOUS RESTE PLUS QU'À PROFITER DE LA MUSIQUE !

CABLAGÉ DU BRAS

Bleu = Masse droite

Vert = Masse gauche

Rouge = Signal droit

Blanc = Signal gauche

Cellule de lecture

Votre platine tourne-disques NAD C 555i/C 552 est équipée à l'origine d'une cellule de lecture

À aimant mobile. Lorsque vous suivez les instructions de configuration, veuillez noter que la force

D'appui optimale est de 1,7 grammes pour la cellule. Le réglage de l'antiskating doit donc être à la même valeur.

Des pointes de rechange sont disponibles auprès de votre revendeur NAD.

Configuration de la cellule

Après avoir mis en place la cellule de lecture en vous servant du compas d'alignement fourni, et en vous référant au schéma de câblage (à gauche), réglez la force d'appui et la force antiskating. Tout d'abord, en faisant très attention, retirez la protection en plastique de la cellule.

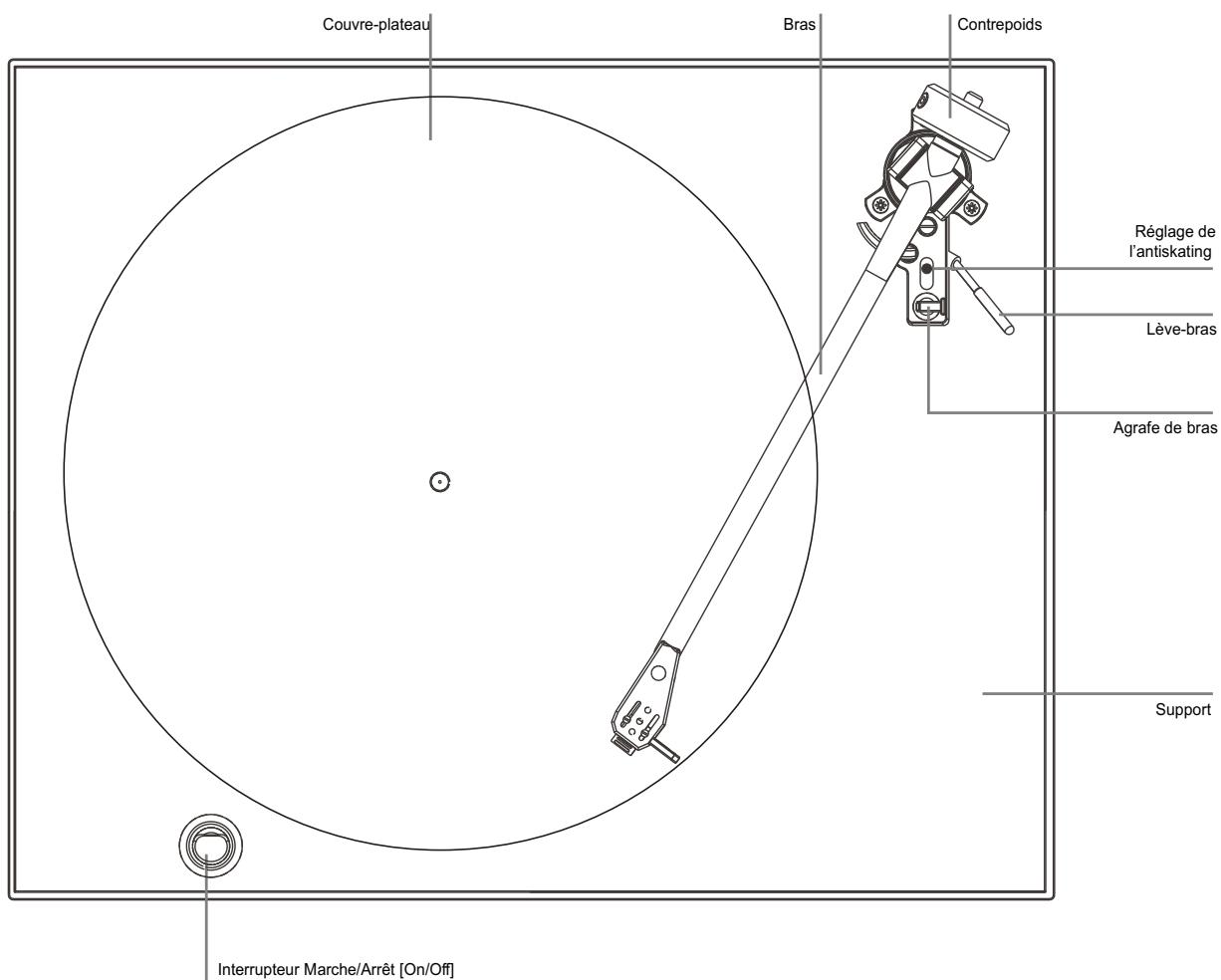

Dégarez le bras de son support, après avoir vérifié que le réglage antiskating affiche zéro, et utilisez le contrepoids pour faire "flotter" la pointe environ 1 mm au-dessus de la surface d'un disque, puis vissez le contrepoids (1 tour complet = 2 g) pour régler la force d'appui de la cellule. Pour terminer, affichez la même valeur sur l'antiskating.

Transducteur

Réponse en fréquence à ±3 dB 20 Hz à 20 kHz

Symétrie des canaux 2 dB à 1 kHz

Séparation des canaux 20 dB à 1 kHz

Niveau de sortie à ±2 dB 5 mV à 1 kHz, à 5 cm/s

Compliance latérale statique 16 mm/N

Masse équivalente à l'extrémité 0,7 mg

Angle vertical 26 degrés

Taille de la pointe Elliptique 18 × 7

Type de pointe elliptique

Électriques

Résistance de charge 47 k-ohms

Capacitance de charge 150 à 400 pF

Inductance interne 560 mH

Résistance interne 700 ohms

Mecaniques

Poids de la cellule 4,2 g

Axes de fixation 12,7 mm

Force d'appui 1,5 à 2,0 g - 1,7 g nominale

Transducteur

Réponse en fréquence à 20-20.000 Hz ± 2 dB

Symétrie des canaux ± 2 dB à 1 kHz

Niveau de sortie à 4 mV à 1 kHz, à 5 cm/s

Taille de la pointe r/R 8/18 μm

Type de pointe Elliptical 0.00072^ × 0.0003^ / 18 × 7

Électriques

Résistance de charge 47 k-ohms

Capacitance de charge 200 à 600 pF

Inductance interne 450mH

Résistance interne 750 ohms

Mechaniques

Poids de la cellule 5g

Poids de suivi 1.5 - 2.0g (15-20 mN)

Remplacement de l'unité de stylet Stylet 5 E

Ensemble plateau

Entraînement Courroie

Moteur synchrone

Vitesses 33,3 et 45,1 tr/min

Suspension 3 pieds absorbateurs d'énergie en

caoutchouc synthétique

Fonctionnement manuel

Longueur 289 mm, longueur totale

244mm entre l'axe et la pointe

Masse effective 9 grammes

Avance 19,1 mm

Capacité du câble 150 à 400 pF

Encombrement et poids

Dimensions hors tout (LxHxP), couvercle fermé 447 x 115 x 365 mm

Poids net 5,25 kg

Poids emballé 6,9 kg

Moteur synchrone à haut couple

Vitesse 33,3 et 45,1 rpm

1,5 - 2,0 g (1,7 g nominai)
