RS 6 - Casque sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Marque	SENNHEISER
Modèle	RS 6
Type de produit	Casque sans fil
Fréquence de transmission	433,40 - 434,50 MHz (version européenne) / 925 - 927,2 MHz (version nord-américaine)
Nombre de canaux	3 canaux commutables
Portée	Jusqu'à 100 m (en champ libre)
Bande passante	20 - 20 000 Hz
Distorsion harmonique	< 0,8 %
Alimentation émetteur	12 V CC par bloc-secteur (230 V, 120 V ou 240 V selon version)
Consommation émetteur	Environ 1 VA
Autonomie récepteur	Environ 3 h 30 avec un accu BA 150
Dimensions émetteur	130 x 140 x 40 mm
Poids émetteur	Environ 90 g (sans bloc-secteur)
Dimensions récepteur	150 x 80 x 200 mm
Poids récepteur	Environ 160 g (avec accu)
Fonctions principales	Transmission stéréo sans fil, réglage individuel du volume sur le casque, syntonisation manuelle, charge des accus dans l'émetteur, allumage automatique avec veille
Entretien et nettoyage	Nettoyer l'émetteur et le récepteur avec un chiffon légèrement humide ; ne pas utiliser de détergents ou de produits nettoyants
Sécurité	Ne pas ouvrir l'appareil, garder à distance de sources de chaleur, ne pas exposer à l'humidité, utiliser uniquement le bloc-secteur fourni, écouter à volume modéré pour protéger l'ouïe
Pièces détachées et accessoires	Accu de rechange BA 150, chargeur L 150, récepteurs supplémentaires HDR 6 / HDR 6-9
Informations générales	Homologation : DGPT (France) agrément n°96 0347 PPL 0 ; utilisation autorisée sous conditions RSS 210

FOIRE AUX QUESTIONS - RS 6 SENNHEISER

Comment installer l'émetteur ?

Placez l'émetteur près de votre installation HiFi. Branchez le câble audio (jack 3,5 mm ou 6,3 mm) entre la sortie casque de votre source et la prise AUDIO INPUT de l'émetteur. Reliez le bloc-secteur à l'émetteur puis à une prise de courant.

Comment régler le canal de transmission ?

Allumez l'émetteur et la source audio. Sélectionnez un canal (1, 2 ou 3) avec le commutateur CHANNEL sur l'émetteur. Sur le casque, tournez le bouton TUNE jusqu'à entendre le signal clairement et que la LED s'allume. Le réglage est alors stabilisé par l'AFC.

Que faire si je n'entends aucun son ?

Vérifiez la connexion audio entre votre source et l'émetteur. Assurez-vous que le volume de la source est suffisant. Contrôlez que vous êtes dans le rayon d'action (jusqu'à 100 m). Rechargez l'accu du casque s'il est épuisé. Vérifiez que le récepteur est bien réglé sur le même canal.

Comment charger l'accu du casque ?

Insérez l'accu BA 150 dans le compartiment de recharge situé sur l'émetteur. La recharge est possible même si l'émetteur est en veille. Avant la première utilisation, chargez l'accu 24 heures. En usage normal, respectez le ratio temps d'utilisation x 3 = temps de recharge.

Puis-je utiliser plusieurs casques avec le même émetteur ?

Oui, un nombre illimité de casques peut fonctionner avec un seul émetteur. Chaque casque doit être réglé sur le même canal de transmission.

Que faire si le son est déformé ou sifflant ?

Le niveau de modulation de l'émetteur est peut-être trop bas. Augmentez le volume de votre source audio jusqu'à ce que la LED verte sur l'émetteur clignote en rythme avec la musique. Si deux émetteurs interfèrent, choisissez un autre canal.

Comment nettoyer le casque et l'émetteur ?

Utilisez un chiffon légèrement humide pour nettoyer l'émetteur et le casque. N'utilisez jamais de détergents ou de produits de nettoyage agressifs.

Quelle est la portée maximale ?

La portée peut atteindre jusqu'à 100 mètres en champ libre, à travers les murs et plafonds (sauf obstacles métalliques). La transmission reste nette même sans visibilité directe.

Puis-je utiliser ce système à l'extérieur ?

Oui, vous pouvez écouter dans le jardin par temps sec. L'émetteur et le bloc-secteur doivent rester à l'intérieur, à l'abri de l'humidité.

Comment protéger mon ouïe avec ce casque ?

Écouter à volume modéré. Avec un casque, on a tendance à monter le volume plus fort qu'avec des haut-parleurs. Une écoute prolongée à fort volume peut endommager l'ouïe de façon définitive. Profitez de la qualité sonore même à bas volume.

MODE D'EMPLOI RS 6 SENNHEISER

Vous avez fait le bon choix! Ce produit Sennheiser vous convaincra par sa fiabilité, sa rentabilité et la simplicité de son utilisation. Cela, Sennheiser vous le garantit à travers sa renommée et sa compétence acquise depuis plus de 50 ans en tant que fabricant de produits électroacoustiques de haute qualité.

Prenez seulement quelques minutes pour lire ces instructions. Nous voudrions que vous preniez plaisir au contact de cette technique.

VERSIONS

RS 6

transmission HF sur 433,40 ... 434,50 MHz (version européenne)

RS 6-9

transmission HF sur 925 ... 927,2 MHz (version nord-américaine)

CARACTERISTIQUES

• Casque léger avec un très grand confort de port
  • Excellente qualité de son
  • Utilisation facile
  • Le casque récepteur fonctionne sur un accu écologique (nickel-métal)
• Réglage individuel du niveau de son sur le casque
• Possibilité de charger 2 accus dans l'émetteur
  • Bloc-secteur disponible pour différentes tensions
  • Emetteur dans un boîtier design
• Possibilité d'utiliser plusieurs systèmes grâce aux trois canaux de transmission
• Insensible contre les perturbations grâce à un filtre d'entrée HF spécial

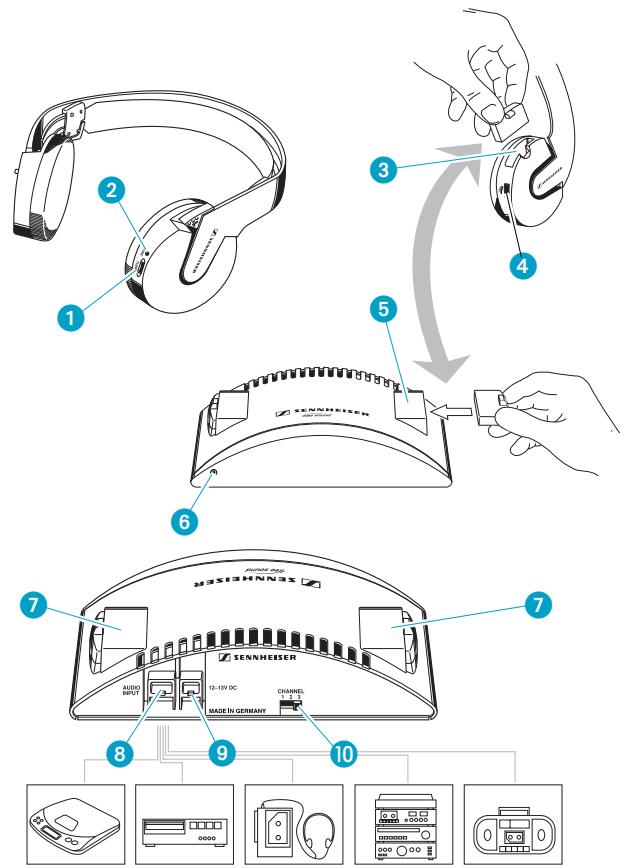

COMPOSANTS DU SYSTEME ET BOUTONS DE REGLAGE

1 2 3 4 5 6 7 8 9 10 AUDIO INPUT 13-19V DC CHANNEL MADE IN GERMANY SENNEISER SENNEISER SANNHEISER

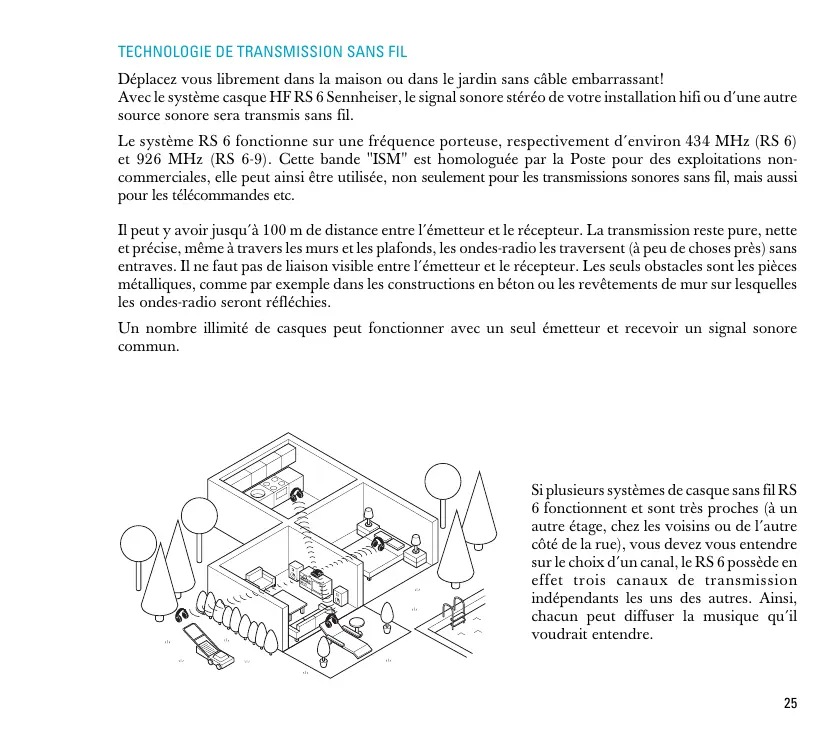

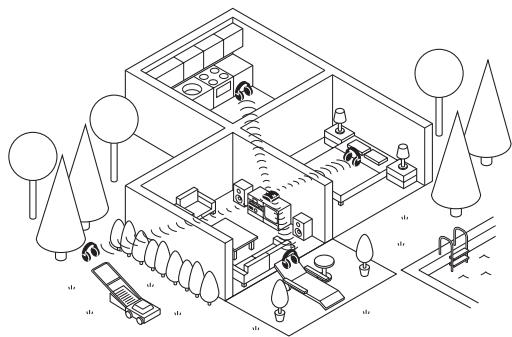

TECHNOLOGIE DE TRANSMISSION SANS FIL

Déplacez vous librement dans la maison ou dans le jardin sans câble embarrassant!

Avec le système casque HF RS 6 Sennheiser, le signal sonore stéréo de votre installation hifi ou d'une autre source sonore sera transmis sans fil.

Le système RS 6 fonctionne sur une fréquence porteuse, respectivement d'environ 434 MHz (RS 6) et 926 MHz (RS 6-9). Cette bande "ISM" est homologuée par la Poste pour des exploitations non-commerciales, elle peut ainsi être utilisée, non seulement pour les transmissions sonores sans fil, mais aussi pour les télécommandes etc.

Il peut y avoir jusqu'à 100 m de distance entre l'émetteur et le récepteur. La transmission reste pure, nette et précise, même à travers les murs et les plafonds, les ondes-radio les traversent (à peu de choses près) sans entraves. Il ne faut pas de liaison visible entre l'émetteur et le récepteur. Les seuls obstacles sont les pièces métalliques, comme par exemple dans les constructions en béton ou les revêtements de mur sur lesquelles les ondes-radio seront réfléchies.

Un nombre illimité de casques peut fonctionner avec un seul émetteur et recevoir un signal sonore commun.

Si plusieurs systèmes de casque sans fil RS 6 fonctionnent et sont très proches (à un autre étage, chez les voisins ou de l'autre côté de la rue), vous devez vous entendre sur le choix d'un canal, le RS 6 possède en effet trois canaux de transmission indépendants les uns des autres. Ainsi, chacun peut diffuser la musique qu'il voudrait entendre.

INSTALLATION DE L'ÉMETTEUR

Installez l'émetteur à un endroit approprié à proximité de votre installation HiFi.

MISE EN SERVICE DE L'EMETTEUR

Reliez la prise 8 et la sortie casque de votre installation hifi en utilisant le cable inclus. Le jack de 3,5 mm s'adapte à la plupart des sorties casque. Pour la connexion au jack de 6,3 mm, utilisez l'adaptateur inclus.
Reliez le bloc-secteur inclus et la prise 9 de l'émetteur. Branchez le bloc-secteur dans la prise de courant.

ANTENNE

L'émetteur est muni d'une antenne souple fixé à l'émetteur. Mettez le petit tube en plastique inclus sur l'antenne et enclenchez le tube dans la pince à la partie arrière de l'émetteur pour obtenir une meilleure transmission :

Les objets métalliques (supports de rayonnages, socles de lampes etc.) ne doivent pas être placés parallèlement à l'antenne. Ne posez pas l'émetteur sur la télévision, cela pourrait brouiller l'émetteur. Essayez de trouver l'endroit de la pièce où l'émetteur fonctionne le mieux.

ALLUMAGE AUTOMATIQUE

L'émetteur est muni d'un allumage automatique.

Lorsque un signal audio est présent, l'émetteur s'allume. La LED 6 sur la partie frontale s'allume en vert.
Si le signal sonore est absent depuis 3 minutes, l'émetteur passe en mode "veille", la LED 6 s'éteint. En mode "veille", l'appareil ne consomme que peu de courant, ainsi on peut le laisser branché sur le secteur.

IMPORTANT

La fonction de recharge est indépendante de l'allumage automatique. Quand l'émetteur est branché, on peut toujours recharger des accus dans les compartiments de recharge 7.

MISE EN MARCHE DU RECEPTEUR

Insérez l'accu BA 150 dans son compartiment ③ sur le casque.

ALLUMAGE DU CASQUE RECEPTEUR

Allumez le récepteur et réglez le volume avec le bouton 4.

AJUSTEMENT DU CANAL DE RECEPTION

L'émetteur et le récepteur doivent fonctionner sur la même fréquence:

▶ Mettez en marche l'émetteur et le récepteur comme décrit ci-dessus. Allumez la source sonore! Si possible, débrancher son haut-parleur.
Sélectionnez avec le bouton 10 sur l'émetteur n'importe quel canal de transmission 1, 2 ou 3.
Ajustez le volume avec le bouton 4 sur le casque de telle façon à ce que vous entendiez un léger souffle.
Tournez le bouton 1 ("TUNE") sur le casque jusqu'à ce que vous entendiez fortement et distinctement votre signal sonore. Le souffle disparaît et la LED 2 s'allume. Le circuit AFC (Automatic Frequency Control) du récepteur stabilise le réglage de fréquence.

L'émetteur et le récepteur fonctionnent désormais sur la même fréquence.

CHANNEL 2.3 CHANNEL 1.2.3 CHANNEL 1.2.3

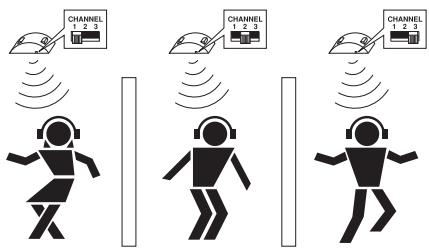

UTILISATION SIMULTANEE DE PLUSIEURS SYSTEMES

Votre voisin aime aussi écouter de la musique avec le RS 6? Pas de problème! Chaque émetteur peut être commuté sur un autre canal de transmission 1, 2 ou 3 avec le commutateur 10. Régler sur chaque récepteur (comme décrit ci-dessus) avec le bouton 1 a fréquence de réception correspondante. L'espace minimum entre deux émetteurs ne doit pas être inférieur à 2 m.

AJUSTEMENT DE VOTRE INSTALLATION HIFI

Vérifiez dans le mode d'emploi de votre installation hifi si le bouton de réglage du volume influe aussi sur la sortie casque ou si celle-ci doit être réglée séparément. Là, vous trouverez aussi les indications concernant la manière d'éteindre les haut-parleurs.

NIVEAU DE MODULATION OPTIMAL DE L'EMETTEUR

D'abord, réglez votre installation hifi sur un volume moyen.
L'émetteur T 6 est muni d'un contrôle automatique de modulation évitant les surmodulations. La LED verte 6 sur la partie frontale indique une modulation optimale. Maintenant, réglez le volume de votre installation hifi de façon à ce que la LED 6 clignote en fonction de la musique. Cela indique le niveau optimal.

AVERTISSEMENTS IMPORTANTS

L'émetteur ne doit être utilisé qu'avec le bloc-secteur Sennheiser inclus. Couper toujours le raccordement secteur quand vous branchez la ligne ailleurs ou que vous voulez poser le poste à un autre endroit.
N'ouvrez jamais vous-même les postes électroniques. Les manipulations spéciales sur les parties parcourues par le courant ne doivent être effectuée que par des spécialistes.
- Gardez à distance d'un chauffage et de radiateurs électriques, ne posez jamais l'installation directement au soleil.
N'utilisez cet appareil que dans des pièces à l'abri de l'humidité. Laissez l'émetteur et le bloc secteur dans la maison, avec le récepteur vous pouvez aussi écouter dans le jardin si le temps est sec.
Pour le nettoyage, il suffit de nettoyer de temps en temps l'émetteur et le récepteur avec un morceau de tissu légèrement humide. N'employez, s'il vous plaît, en aucun cas de produits détergeants ou de nettoyage.

ECOUTER FORT? NON!

Avec un casque, on aura tendance à écouter plus fort qu'avec les haut-parleurs, des volumes forts pendant des durées prolongées peuvent conduire à une dégradation définitive de l'ouïe. Protégez votre ouïe, la qualité de son des casques Sennheiser est également bonne avec un volume bas ...

QUE FAIRE QUAND ...

... le bouton de réglage du volume est tourné et que, malgré cela, le son est imperceptible?

... le son est déformé?

... il y a un souffle?

... vous entendez des grésillements, la sonorité est restreinte?

Il manque le signal sonore, contrôler la connexion de l'émmeteur. Est-ce que le volume sur la sortie casque de votre installation HiFi ou de votre télévision est suffisamment haut?
Est-ce que vous vous trouvez dans le rayon d'action de l'émetteur?
L'accu dans le casque est épuisé, il faut le recharger immédiatement.
Le récepteur est-il correctement ajusté?
Vous êtes en train de quitter le champs d'émission, bientôt la transmission sera totalement interrompue.
Le niveau de modulation de l'émetteur est trop bas. Elever le volume de l'installation hifi (voir aussi page 28).
Deux émetteurs sont en interférence! Choisissez de préférence un autre canal de transmission.

ACCESSOIRES

BA 150
L 150
HDR 6 ou HDR 6-9

Comme complément du système sont disponible:

comme accu de rechange pour allonger le temps de fonctionnement du casque quand l'accu inclus est en train d'être rechargé.

chargeur pour la recharge d'un autre accu BA 150 (avantageux si l'on utilise plus de deux récépteurs avec un seul émetteur)

autres récepteurs

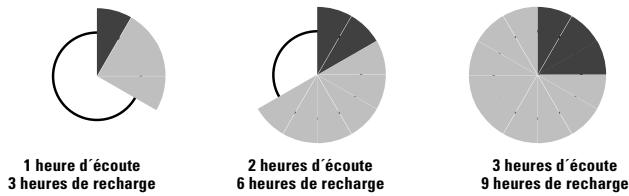

LES ACCUS ONT UN "CYCLE DE RECHARGE"

Vous devez recharger l'accu 5 en fonction de la durée pendant laquelle vous utilisez votre récepteur. Une règle toute simple peut vous y aider:

TEMPS D'UTILISATION x 3 = TEMPS DE RECHARGE
Exemple

RECHARGE DES ACCUS

Il s'agit d'éviter de laisser l'accu s'épuiser totalement. Ces accus seraient, dans ce cas, complètement déchargé et ne pourraient plus être rechargé. Ceci peut se produire relativement facilement si on les laisse déchargés trop longtemps. Suivez ces deux règles élémentaires:

Si la puissance de l'accu diminue: éteindre le casque et recharger l'accu. Si vous avez un accu de rechange, l'écoute peut continuer.
Après chaque utilisation, et que l'accu soit en partie ou entièrement déchargé, il faut immédiatement le recharger.
Avant la première utilisation, vous devez charger l'accu 24 heures dans le compartiment de recharge 7 de l'émetteur.

Important : L'accu est aussi rechargé quand l'émetteur n'est pas allumé mais reste branché sur secteur.

PROTECTION DE L'ENVIRONNEMENT ET SANTE

Les appareils qui fonctionnent sur accus protègent l'environnement. Ces sources d'énergie peuvent être rechargées de nombreuses fois contrairement aux piles qui, après utilisation, sont jetées. Quand un accu est défectueux ou inutilisable pour cause de décharge totale, il est recyclé: votre vendeur agrée, chez qui vous avez acheté votre accu, le récupère, et là vous pouvez alors obtenir un accu Sennheiser neuf.

Selon les connaissances scientifiques actuelles, les ondes-radio émises par cet appareil ne nuisent pas à la santé.

CARACTERISTIQUES TECHNIQUES

Procédé de modulation Rayon d'action Bande passante Distorsion harmonique

Alimentation

Consommation de l'émetteur

Puissance de sortie HF

Rapport signal/bruit

Bande ISM, fréquences porteuses T 6

Bande ISM, fréquences porteuses T 6-9

Entrée BF / Corecteur BF

Casiers de recharge

Poids / Dimensions

Principe transducteur

Rapport signal/bruit

Niveau maximal de pression accoustique

Fréquence de réception (HDR 6)

Fréquence de réception (HDR 6-9)

Alimentation

Consommation / Autonomie

Poids / Dimensions

CONTENU

SYSTEME RS 6

FM-stéréo

jusqu'à 100 m

20 - 20.000 Hz

< 0,8 %

EMETTEUR T 6

12 Volt DC par bloc-secteur

approx. 1 VA

typ. 1,2 mW

typ. 70 dB

33,40 MHz, 434,13 MHz, 434,50 MHz (canaux commutables)

925,40 MHz, 926,15 MHz, 926,50 MHz (canaux commutables)

10 mV - 3 V 7 3,5 mm, jack stéréo

2 pour le BA 150

approx. 90 g sans le bloc-secteur / 130 x 140 x 40 mm

RECEPTEUR HDR 6

casque ouvert

65 dB

105 dB

réglable entre 433 et 435 MHz, en continu

réglable entre 925 et 927,2 MHz, en continu

par accu BA 150, 2,4 V

approx. 18 mA / approx. 3h30 avec un accu

approx. 160 g, accu inclus / 150 x 80 x 200 mm

1 émetteur T 6 ou T 6-9

1 casque HDR 6 ou HDR 6-9

1 accu BA 150

1 bloc-secteur 12 V DC adapté selon le pays pour

une tension de secteur de 230, 120 ou 240 V

1 câble de connection BF avec adaptateur jack 3,5 / 6,3 mm

1 tube

1 adaptateur stéréo RCA (version USA seule)

1 notice d'emploi

DIRECTION GÉNÉRALE DES POSTES ET TÉLÉCOMMUNICATIONS

FICHE D'IDENTIFICATION D'UN MATERIEL RADIOELECTRIQUE AGREE
Dossier :95063 RD

AGREMENT :96 0347 PPL 0
Délivré le: 19 aout 1996	Valable jusqu'au: 18 aout 1998
Titulaire
Raison Sociale: SENNHEISERAdresse: 128 BIS AVENUE JEAN JAURES94851 IVRY SUR SEINE
Désignation commerciale:RS6 TYPE T6 & HDR6
Catégorie du matériel:Utilisation: TERRESTREGenre : E & RÉ fonction : Emetteur et récepteur radiophoniqueUsage : FIXE & PORTATIF
Caractéristiques techniques du matériel:Rapport d'essais: 1350G/00097/96-03/04/96Essais effectués selon: I ETS 300 220Puissance fournie à la ligne d'antenne:Puissance rayonnée par l'antenne incorporée: 2.69 mMBande(s) de fréquence: 433.050 à 434.790 MHzÉcartement entre canaux: BANDE ISMNombre de canaux: 3Classe d'émission: F3EType d'oscillateur: SAWFormule à l'émission:Formule à la réception:Type de signalisation:Tension d'alimentation: 230 VConsommation:Cotes d'encombrement (mm): E:180x140x40Poids: E:90 g - R:160 gParticularites:

RSS 210 MANUEL STATEMENT

L'utilisation de ce dispositif est autorisée seulement aux conditions suivantes:

① Il ne doit pas produir de brouillage, et
② l'utilisateur du dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

Sous réserve de modification
