RS 6 - Draadloze headset SENNHEISER - Gratis gebruiksaanwijzing en handleiding

Merk	SENNHEISER
Model	RS 6
Producttype	Draadloze hoofdtelefoon
Transmissiefrequentie	433,40 - 434,50 MHz (Europese versie) / 925 - 927,2 MHz (Noord-Amerikaanse versie)
Aantal kanalen	3 schakelbare kanalen
Bereik	Tot 100 m (in open veld)
Bandbreedte	20 - 20.000 Hz
Harmonische vervorming	< 0,8%
Voeding zender	12 V DC via netadapter (230 V, 120 V of 240 V afhankelijk van versie)
Verbruik zender	Ongeveer 1 VA
Levensduur ontvanger	Ongeveer 3u30 met een BA 150 accu
Afmetingen zender	130 x 140 x 40 mm
Gewicht zender	Ongeveer 90 g (zonder netadapter)
Afmetingen ontvanger	150 x 80 x 200 mm
Gewicht ontvanger	Ongeveer 160 g (met accu)
Hoofdfuncties	Draadloze stereo-transmissie, individuele volumeregeling op de hoofdtelefoon, handmatige afstemming, opladen van accu's in de zender, automatische inschakeling met stand-by
Onderhoud en reiniging	Reinig de zender en ontvanger met een licht vochtige doek; gebruik geen schoonmaakmiddelen of agressieve reinigingsproducten
Veiligheid	Open het apparaat niet, houd het uit de buurt van warmtebronnen, stel het niet bloot aan vocht, gebruik alleen de meegeleverde netadapter, luister op gematigd volume om uw gehoor te beschermen
Onderdelen en accessoires	Vervangingsaccu BA 150, oplader L 150, extra ontvangers HDR 6 / HDR 6-9
Algemene informatie	Goedkeuring: DGPT (Frankrijk) erkenning nr. 96 0347 PPL 0; gebruik toegestaan onder RSS 210 voorwaarden

Veelgestelde vragen - RS 6 SENNHEISER

Hoe installeer ik de zender?

Plaats de zender nabij uw HiFi-installatie. Sluit de audiokabel (3,5 mm of 6,3 mm jack) aan tussen de hoofdtelefoonuitgang van uw bron en de AUDIO INPUT-aansluiting van de zender. Verbind de netadapter met de zender en vervolgens met een stopcontact.

Hoe stel ik het transmissiekanaal in?

Zet de zender en de audiobron aan. Selecteer een kanaal (1, 2 of 3) met de CHANNEL-schakelaar op de zender. Draai op de hoofdtelefoon de TUNE-knop totdat u het signaal duidelijk hoort en de LED oplicht. De instelling wordt dan gestabiliseerd door de AFC.

Wat moet ik doen als ik geen geluid hoor?

Controleer de audioconnectie tussen uw bron en de zender. Zorg ervoor dat het volume van de bron voldoende is. Controleer of u binnen het bereik bent (tot 100 m). Laad de accu van de hoofdtelefoon op als deze leeg is. Controleer of de ontvanger op hetzelfde kanaal is ingesteld.

Hoe laad ik de accu van de hoofdtelefoon op?

Plaats de BA 150 accu in het oplaadcompartiment op de zender. Opladen is mogelijk, zelfs als de zender in stand-by staat. Laad de accu vóór het eerste gebruik 24 uur op. Bij normaal gebruik volgt u de verhouding gebruikstijd x 3 = oplaadtijd.

Kan ik meerdere hoofdtelefoons met dezelfde zender gebruiken?

Ja, een onbeperkt aantal hoofdtelefoons kan met één zender werken. Elke hoofdtelefoon moet op hetzelfde transmissiekanaal zijn ingesteld.

Wat moet ik doen als het geluid vervormd of fluitend is?

Het modulatieniveau van de zender is mogelijk te laag. Verhoog het volume van uw audiobron totdat de groene LED op de zender knippert in het ritme van de muziek. Als twee zenders storen, kies dan een ander kanaal.

Hoe reinig ik de hoofdtelefoon en de zender?

Gebruik een licht vochtige doek om de zender en hoofdtelefoon te reinigen. Gebruik nooit schoonmaakmiddelen of agressieve reinigingsproducten.

Wat is het maximale bereik?

Het bereik kan tot 100 meter in open veld bedragen, door muren en plafonds (behalve metalen obstakels). De transmissie blijft helder, zelfs zonder direct zicht.

Kan ik dit systeem buitenshuis gebruiken?

Ja, u kunt bij droog weer in de tuin luisteren. De zender en netadapter moeten binnenshuis blijven, beschermd tegen vocht.

Hoe bescherm ik mijn gehoor met deze hoofdtelefoon?

Luister op gematigd volume. Bij een hoofdtelefoon heeft men de neiging het volume hoger te zetten dan bij luidsprekers. Langdurig luisteren op hoog volume kan het gehoor permanent beschadigen. Geniet van de geluidskwaliteit, zelfs bij laag volume.

GEBRUIKSAANWIJZING RS 6 SENNHEISER

Gebruiksaanwijzing 53

U heeft de juiste keuze gemaakt! Dit Sennheiser-produkt zal u gedurende vele jaren overtuigen door middel van betrouwbaarheid, spaarzaamheid en de eenvoudige bediening. Daarvoor staat Sennheiser garant, met zijn goede naam en met de in meer dan 50 jaar verworven vakkennis als fabrikant van hoogwaardige elektro-akoestische produkten.

Neem nu een paar minuten tijd om deze gebruiksaanwijzing te lezen. Wij willen graag dat u eenvoudig en snel van deze techniek kunt genieten.

UITVOERINGEN

RS 6

HF-overdracht op 433,40...434,50 MHz (Uitvoering voor Europa)

RS 6-9

HF-overdracht op 925 ... 927,2 MHz (Uitvoering voor Noord-Amerika)

KENMERKEN

• lichte hoofdtelefoons met een hoog draagcomfort
• uitstekende klankkwaliteit
  • eenvoudige bediening
• Werking van de hoofdtelefoon met milieuvriendelijke accu (nikkel-metaal-hydride)
• individuele instelling van het volume op de hoofdtelefoon
  • laadmogelijkheid van 2 batterijen in de zender
  • netadapter voor verschillende spanningen leverbaar
  • zender in designerhuis
  • meervoudige toepassing door 3 omschakelbare zendkanalen mogelijk
• Ongevoelig tegen storingen door een speciaal HF-ingangsfilter

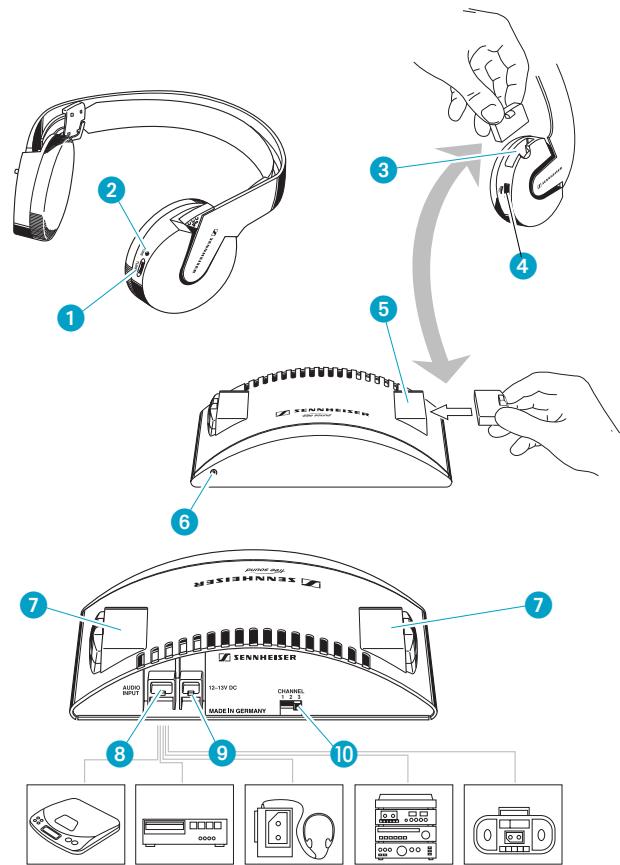

SYSTEEMCOMPONENTEN EN BEDIENINGSELEMENTEN

1 2 3 4 5 6 7 8 9 10 SENNEHESER SENNEHESER 10-15V DC CHANNEL 1 2 3 MADE IN GERMANY

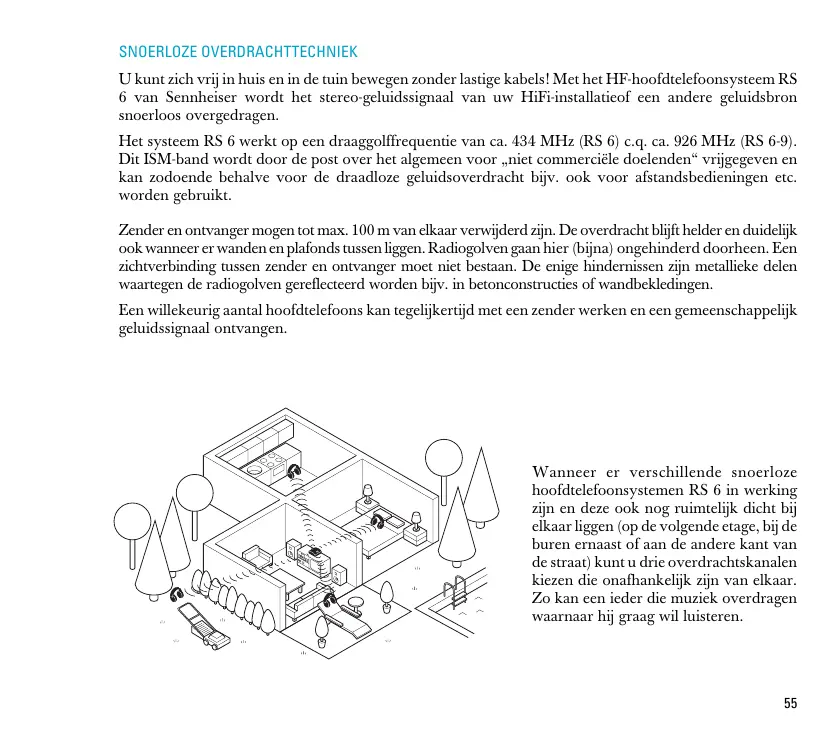

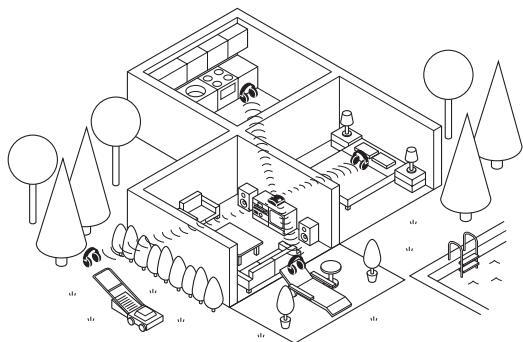

SNOERLOZE OVERDRACHTTECHNIEK

U kunt zich vrij in huis en in de tuin bewegen zonder lastige kabels! Met het HF-hoofdtelefoonsysteem RS 6 van Sennheiser wordt het stereo-geluidssignaal van uw HiFi-installatieof een andere geluidsbron snoerloos overgedragen.

Het systeem RS 6 werkt op een draaggolffrequentie van ca. 434 MHz (RS 6) c.q. ca. 926 MHz (RS 6-9). Dit ISM-band wordt door de post over het algemeen voor „niet commerciële doelenden“ vrijgegeven en kan zodoende behalve voor de draadloze geluidsoverdracht bijv. ook voor afstandsbedieningen etc. worden gebruikt.

Zender en ontvanger mogen tot max. 100 m van elkaar verwijderd zijn. De overdracht blijft helder en duidelijk ook wanneer er wanden en plafonds tussen liggen. Radiogolven gaan hier (bijna) ongehinderd doorheen. Een zichtverbinding tussen zender en ontvanger moet niet bestaan. De enige hindernissen zijn metallieke delen waartegen de radiogolven gereflecteerd worden bijv. in betonconstructies of wandbekledingen.

Een willekeurig aantal hoofdtelefoons kan tegelijkertijd met een zender werken en een gemeenschappelijk geluidssignaal ontvangen.

Wanneer er verschillende snoerloze hoofdtelefoonsystemen RS 6 in werking zijn en deze ook nog ruimtelijk dicht bij elkaar liggen (op de volgende etage, bij de buren ernaast of aan de andere kant van de straat) kunt u drie overdrachtskanalen kiezen die onafhankelijk zijn van elkaar. Zo kan een ieder die muziek overdragen waarnaar hij graag wil luisteren.

OPSTELLING VAN DE ZENDER

Zet de zender op een geschikte plaats in de buurt van de hifi-installatie neer.

INBEDRIJFSTELLING VAN DE ZENDER

Verbind de zender, bus 8 d.m.v. de bijgesloten kabel met de hoofdtelefoon-uitgang van uw hifi-installatie. De 3,5 mm stereo klink past op de meeste hoofdtelefoonbussen. Voor de aansluiting aan 6,3 mm hoofdtelefoonbussen is een adapter bijgesloten.
▶ Verbind de meegeleverde netadapter met de bus 9 op de zender en steek het in het stopcontact.

ANTENNE

Op de zender is een vaste draadantenne gemonteerd. Trek het meegeleverde, kleine kunststof buisje over deze draadantenne en druk het in de houder tegen de achterzijde van de zender.

Metallieke voorwerpen (steunbalken van boekenkasten, lampensokkels e.d.) zouden niet parallel t.o.v. de antenne moeten liggen. Plaats de zender niet op de televisie, deze kan de zender storen. Probeer uit op welke plaats in de ruimte de zender het beste functioneert.

INSCHAKELAUTOMAAT

De zender is voorzien van een comfortabele inschakelautomaat:

Wanneer de zender een geluid opvangt, wordt de zender ingeschakeld. Op de voorzijde van apparaat brandt ter controle de LED 6 groen.
Wordt het geluid langer dan 3 min. onderbroken, dan wordt de zender automatisch uitgeschakeld, de LED 6 gaat uit. In deze ruststand („stand by“) verbruikt de zender slechts zeer weinig stroom en kan op het net aangesloten blijven.

BELANGRIJKE OPMERKING

De laadfunctie voor de accu's in de houders ⑦ werkt onafhankelijk van de inschakelautomaat. Wanneer de zender op het net is aangesloten, dan kunnen de accu's worden geladen.

INBEDRIJFSTELLING VAN DE ONTVANGER

Steek de batterij BA 150 in de schacht 3 van de ontvanger.

ONTVANGER INSCHAKELEN

Met de regelaar 4 wordt de ontvanger ingeschakeld en kan de geluidssterkte worden bepaald.

ONTVANGSTKANAAL INSTELLEN

De zender en de ontvanger moeten op dezelfde frequentie werken:

Stel de zender en de ontvanger op de beschreven manier in werking. Geluidsbron inschakelen! Indien mogelijk schakelt u de luidspreker tijdens dit instelproces uit.
Selecteer op de zender met de schakelaar 10 een zendkanaal 1,2 of 3 uit.
Stel de volumeregelaar 4 op de hoofdtelefoon zodanig in dat u een lichte ruis hoort.
Draai de regelaar ① ("TUNE") op de ontvanger langzaam heen en weer tot het geluid luid en duidelijk hoorbaar is. Het geruis verdwijnt, de LED ② gaat branden. Door de AFC-schakeling van de ontvanger (Automatic Frequency Controll) wordt deze instelling automatisch gestabiliseerd.

Zender en ontvanger werken nu op dezelfde frequentie.

CHANNEL 1-2-3 CHANNEL 1-2-3 CHANNEL 1-2-3

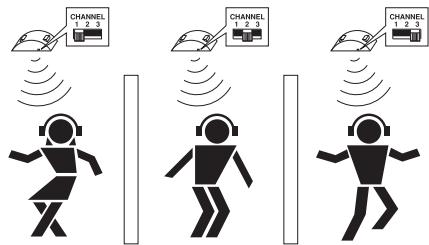

VERSCHILLENDE INSTALLATIES FUNCTIONEREN TEGELIJKERTIJD

Luistert uw buurman ook graag snoerloos naar muziek met de RS 6? Geen probleem. Iedere zender wordt met de schakelaar 10 op een ander zendkanaal ingesteld: 1, 2 of 3. De ontvanger wordt (zoals hierboven beschreven) met de regelknop 1 op het desbetreffende kanaal ingesteld. De minimum afstand tussen twee zenders mag niet minder zijn dan 2 m.

INSTELLING OP UW HIFI-INSTALLATIE

Lees in de gebruiksaanwijzing van uw hifi-installatie of de volumeregelaar ook op de uitgang van de hoofdtelefoon werkt of dat deze apart wordt geregeld. Daar vindt u ook de aanwijzing hoe de luidsprekers in de ruimte kunnen worden uitgeschakeld.

OPTIMALE MODULERING VAN DE ZENDER RS 6

Stel het volume van uw HiFi-installatie eerst op een gemiddelde waarde in.
De zender T 6 is voorzien van een moduleervoorziening, waardoor oversturen van de elektronica wordt voorkomen. De groene LED ⑥ aan de voorzijde van de zender geeft de optimale modulering weer. Stel vervolgens het volume van uw HiFi-installatie zo in, dat de LED ⑥ op het ritme van de muziek knippert.

BELANGRIJKE AANWIJZINGEN

Gebruik de zender alleen met de passend meegeleverde Sennheiser-netadapter. Onderbreek steeds de verbinding naar het net wanneer u de leidingen omsteekt of het apparaat op een andere plaats wilt neerzetten.
Elektrische apparaten nooit zelf openen. Vooral werkzaamheden aan stroomleidende delen mogen alleen door opgeleid vakpersoneel worden uitgevoerd.
Houd afstand van verwarmingen en straalkachels, zet de installatie niet direkt in de zon.
Gebruik deze installatie indien mogleijk alleen in droge ruimten. Zender en netadapter a.u.b in huis laten. Wanneer het buiten droog is, kunt u ook graag met de ontvanger in de tuin gaan.
Voor de reiniging is het ruimschoots voldoende wanneer u de zender af en toe met een vochtige doek afneemt. Gebruik in geen geval oplossings- of reinigingsmiddelen.

LUID LUISTEREN? - NEE!

Bij een hoofdtelefoon wordt wordt het volume graag luider gezet dan bij het luisteren via de luidsprekers. Een hoog volume dat gedurende langere tijd op de oren inwerkt, kan duurzame gehoorbeschadigingen tot gevolg hebben. Bescherm uw gezonde gehoor, Sennheiser-hoofdtelefoon klinken ook bij een laag volume zeer goed...

WAT TE DOEN WANNEER ...

... de volumeregelaar open is gedraaid en er evengoed geen geluid hoorbaar is?

... het geluid vervormd klinkt?

... het geluid licht verruisd is?

... U hoort tsjilpen en piepen. Het geluid klinkt samengeknepen?

Geluidssignaal ontbreekt, zenderaansluiting controleren. Is het volume op de hoofdtelefoonbus van de hifi-installatie of op de televisie hoog genoeg?
Bevindt u zich met de ontvanger in het overdrachtsbereik van de zender?
De batterijen in de hooftelefoon zijn leeg, a.u.b. direkt opnieuw laden.
U verlaat juist het zendbereik, straks zal de overdracht geheel afbreken.
De zender wordt niet optimaal gemoduleerd. Verhoog het volume op uw HiFi-installatie (zie ook pagina 58).
Twee zenders beïnvloeden elkaar! Kies indien mogelijk een ander overdrachtkanaal.

ACCESSOIRES

BA 150

L150

HDR 6 c.q. HDR 6-9

Als aanvulling op uw systeem is leverbaar:

Batterij voor het verlengen van de bedrijfsduur van de hoofdtelefoon c.q. als wisselbatterij wanneer de meegeleverde batterij juist wordt geladen.

Stekkerlaadapparaat voor het laden van verdere batterijen BA 150 (handig wanneer er meer dan twee ontvangers met een zender werken).

Verdere ontvangers

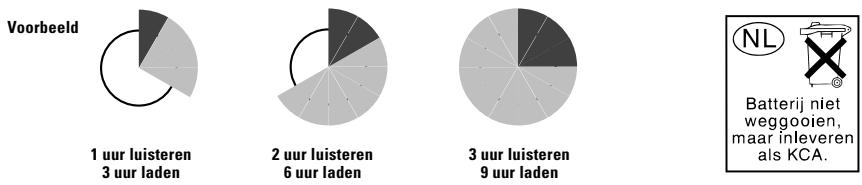

BATTERIJEN HEBBEN EEN „LAADCYCLUS“

Al naar gelang hoe lang u uw ontvanger heeft gebruikt, moet de batterij ⑤ ook gedurende een bepaalde tijd geladen worden. Een eenvoudige „vuistregel“ helpt u hierbij:

BEDRIJFSDUUR x 3 = LAADDUUR

ACCU'S LADEN

U dient te vermijden dat de batterijen zo lang worden gebruikt, tot deze volkomen leeg zijn. Deze batterijen zijn dan „diepontladen” en verlieren hun opslagcapaciteit. Dit gebeurt vooral snel wanneer deze in ontladen toestand gedurende lange tijd blijven liggen. Laat u door twee regels leiden:

Wanneer het batterijvermogen achteruit gaat, dient u de batterij te laden Verder luisteren ev. met de reservebatterij.
Na ieder gebruik, het doet er niet toe of geheel of gedeeltelijk ontladen, wordt de batterij onmiddellijk weer geladen.
Voor het eerste gebruik moet de accu 24 uur in een laadschacht 7 van de zender geladen worden. Attentie: de accu wordt ook geladen wanneer de zender uitgeschakeld is, maar aan het net aangesloten blijft.!

Apparaten die op oplaadbare batterijen werken, ontzien het milieu. Deze energiebron kan vele malen bijgeladen worden, gewone batterijen worden echter na het gebruik tot speciaal afval. Wanneer er eens een oplaadbare batterij defect, of door diepontlading beschadigd is, wordt deze gerecycled: uw vakhandelaar, waar u de batterij heeft gekocht, neemt deze ook weer terug. Hier verkrijgt u ook een nieuwe originele Sennheiser oplaadbare batterij.

De hoogfrequente radiogolven, die van dit apparaat uitgaan, zijn volgens de huidige stand van de wetenschap niet schadelijk voor de gezondheid.

TECHNISCHE GEGEVENS

Modulatiewijze

Actieradius

Geluidsfrequentie-transmissiebereik

Vervormingsfactor

Stroomvoorziening

Stroomopname van de zender

Geluidsspanningsafstand

ISM Band draaggolffrequenties T 6

ISM-Band draaggolffrequenties T 6-9

Audio-ingang / Audio-aansluiting

Batterij-laadschachten

Gewicht / Maten

Akoestische bouwwijze

Geluidsspanningsafstand

Maximum geluidsdruk

Ontvangstafstembereik HDR 6

Ontvangstafstembereik HDR 6-9

Stroomvoorziening

Stroomopname / Bedrijfsduur

Gewicht / Maten

LEVEROMVANG

SYSTEEM RS 6

FM-stereo

tot 100 m

20 - 20.000 Hz

< 0,8 %

ZENDER T 6

12 V via stekkeradapter

ca. 1 VA

typisch 70 dB

433,40 MHz, 434,13 MHz, 434,50 MHz (kanalen schakelbaar)

925,40 MHz, 926,15 MHz, 926,50 MHz (kanalen schakelbaar)

10 mV - 3 V / 3,5 mm stereo-klinkstekker

2, voor BA 150

ca. 90 g zonder netadapter / 130 x 140 x 40 mm

ONTVANGER HDR 6

open hoofdtelefoons

65 dB

105 dB

433 - 435 MHz traploos

925 - 927,2 MHz, traploos

door batterij BA 150, 2,4 V

ca. 18 mA / ca. 3,5 uur met een batterij

ca. 160 g incl. batterij / 150 x 80 x 200 mm

1 hoofdtelefoon HDR 6 of HDR 6-9

1 batterij BA 150

1 12 V-DC stekkernetadapter voor 230 V, 120 V of 240 V netspanning afhankelijk van het land

1 audio-aansluitkabel, adapter 3,5/6,3 mm klink

1 kleine kunststof buisje

1 gebruiksaanwijzing

Diese Anleitung ist genau so groß wie die Hülle einer CD. Stellen Sie sie mit in Ihr CD-Aufbewahrungssystem. So ist sie immer schnell zur Hand, wenn Sie etwas nachlesen möchten.
These operating instructions are the size of a CD jewel box. If you keep it with your CDs, it will always be at hand when you need to look something up.
Cette notice d'emploi a été fait dans le format d'un étui CD, alors vous pouvez la ranger avec vos CDs. Ainsi, vous l'avez toujours à votre portée si vous voulez vous y référer.
Queste istruzioni hanno dimensioni esattamente uguali a quelle di una custodia di un CD. Collocatele con il Vostro sistema di custodia dei CD. Essi saranno così sempre a portata di mano qualora si voglia consultare qualcosa.
Estas instrucciones son de tamaño tan grande como el del forro de un CD. Guárdelas en el mismo sitio donde conserva los CD, para tenerlas siempre a mano cuando desee consultarlas.
Deze handleiding is even groot als de hoes van een CD. Bewaar deze in het opbergsysteem voor uw CD's. Dan heeft u hem altijd bij de hand, voor het geval u iets na wilt lezen.

Wijzigingen voorbehouden
