MODE D'EMPLOI CJ18DL HITACHI

Nous déclarons sous notre seule et entière responsabilité que ce produit est conforme aux normes EN60745, EN55014 et EN61000, en accord avec les Directives 73/23/CEE, 89/336/CEE et 98/37/CE du Conseil. Declaramos, sob nossa única e inteira responsabilidade, que este produto está de acordo com as normas EN60745, EN55014 e EN61000 em conformidade com as Directrivas 73/23/CEE, 89/336/CEE e 98/37/CE do Conselho. Cette déclaration s’applique aux produits désignés CE.

Nous déclarons sous notre seule et entière responsabilité que ce produit est conforme aux normes EN60745, EN55014 et EN61000, en accord avec les Directives 73/23/CEE, 89/336/CEE et 98/37/CE du Conseil. Declaramos, sob nossa única e inteira responsabilidade, que este produto está de acordo com as normas EN60745, EN55014 e EN61000 em conformidade com as Directrivas 73/23/CEE, 89/336/CEE e 98/37/CE do Conselho. Cette déclaration s’applique aux produits désignés CE.

English Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility. Français Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/ EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

English Only for EU countries Do not dispose of electric tools together with household waste material! In observance of European Directive 2002/96/EC on waste electrical and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility. Français Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/ EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.

Dust collector Staubsammler Collecteur à poussière Raccoglipolvere

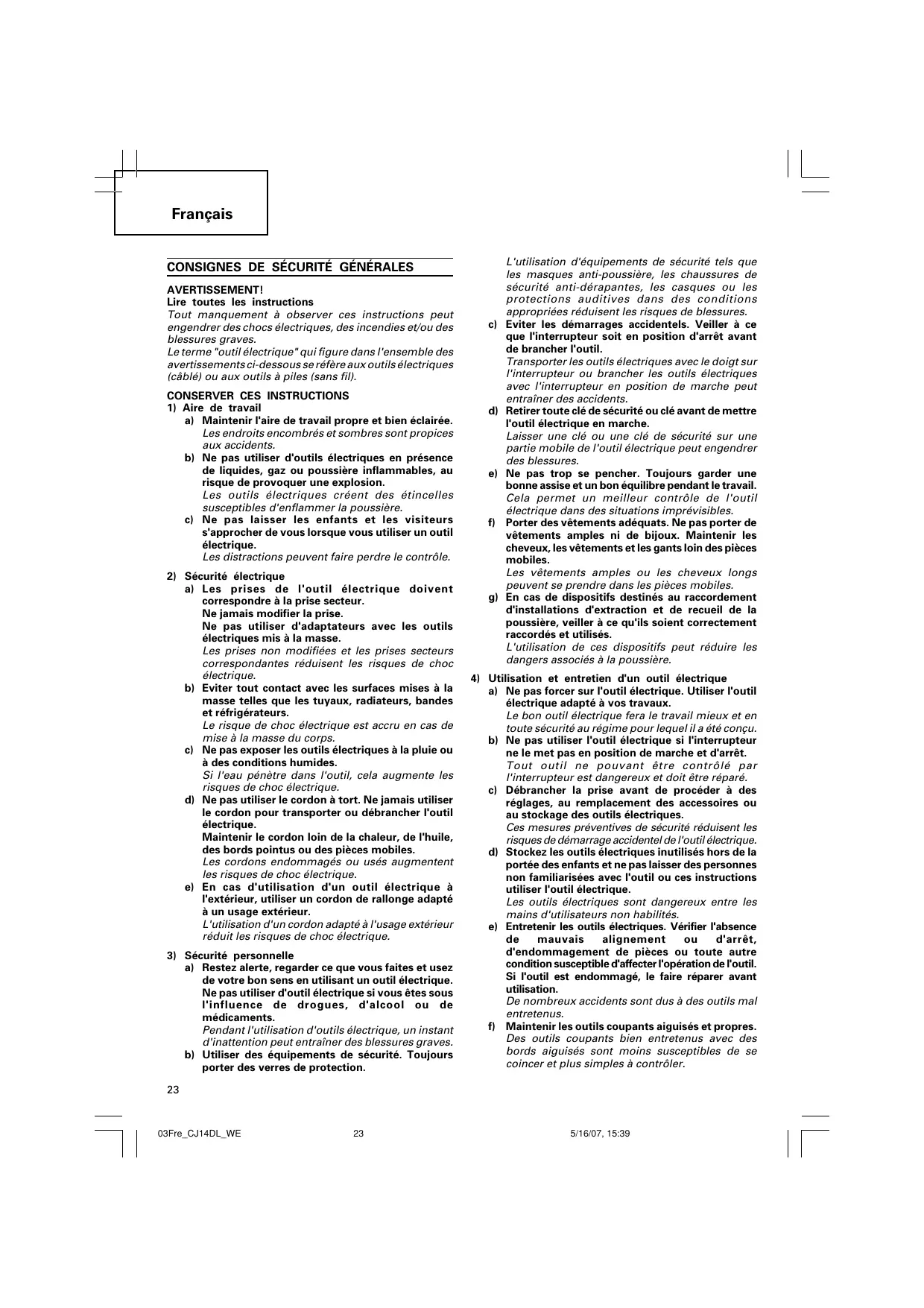

5/16/07, 15:39 Français CONSIGNES DE SÉCURITÉ GÉNÉRALES AVERTISSEMENT! Lire toutes les instructions Tout manquement à observer ces instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Le terme "outil électrique" qui figure dans l'ensemble des avertissements ci-dessous se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

CONSERVER CES INSTRUCTIONS

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés et sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser des équipements de sécurité. Toujours porter des verres de protection.

L'utilisation d'équipements de sécurité tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. Eviter les démarrages accidentels. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher l'outil. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence mauvais alignement d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

5/16/07, 15:39 Français g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions et de la manière destinée pour le type précis d'outil électrique, en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Utilisation et entretien de l’outil à batterie

a) Vérifier que l’outil est éteint avant d’insérer la batterie. L’insertion de la batterie dans un outil allumé peut entraîner des accidents. b) Recharger uniquement avec le chargeur spécifié par le fabricant. Un chargeur adapté pour un type de batterie peut constituer un risque d’incendie en cas d’utilisation avec une autre batterie. c) Utiliser les outils électriques exclusivement avec les batteries désignées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. d) Lorsque la batterie n’est pas utilisée la garder à l’écart d’objets métalliques tels que trombones, pièces, clés, clous, vis ou autres petits objets métalliques pouvant interférer avec les bornes de la batterie. L’interférence avec les bornes de la batterie peut entraîner des brûlures ou un incendie. e) Dans des conditions extrêmes, du liquide peut couler de la batterie ; éviter tout contact. En cas de contact accidentel, rincer à l’eau. En cas de contact avec les yeux, consulter un médecin. Le liquide de la batterie peut entraîner des irritations ou des brûlures.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. PRECAUTIONS Maintenir les enfants et les personnes infirmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

PRECAUTIONS RELATIVES À LA SCIE

1. Chargez toujours la batterie à une température de 0 –

40°C. Une température inférieure à 0°C entrainera une surcharge dangereuse. La batterie ne peut pas être chargée à une température supérieure à 40°C. La température la plus appropriée serait de 20 – 25°C.

2. N’utilisez pas le chargeur continuellement.

Quand une charge a été effectuée, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.

3. Ne laissez pas de corps étrangers pénétrer par le trou

de raccord de la batterie rechargeable.

4. Ne désassemblez jamais la batterie rechargeable et

le chargeur. 03Fre_CJ14DL_WE

5. Ne court-circuitez jamais la batterie rechargeable. Le

fait de cour-circuiter la batterie génèrera un courant électrique élevé et une surchauffe, ce qui entraînera la brûlure ou l’endommagement de la batterie.

6. Ne jetez pas la batterie au feu.

Elle pourrait exploser.

7. Ne pas insérer d’objets dans les fentes d’aération du

chargeur. Ne pas introduire d’objets métalliques ou des produits inflammables dans les fentes d’aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

8. Apportez la batterie aù magasin ou vous l’avez achetée

dès que la durée de vie de postcharge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

9. L’utilisation d’une batterie usagée endommagera le

10. Si la machine est utilisée continuellement à faible

vitesse, une charge supplémentaire est appliquée au moteur et peut en provoquer son mauvais fonctionnement. Toujours utiliser la scie de façon à ne pas coincer la lame dans la pièce lors de son usage. Toujours régler la vitesse de la lame pour permettre une coupe en douceur. PRÉCAUTIONS RELATIVES A LA BATTERIE AU LITHIUM ION Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 et 2 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection. Lorsque la charge restante de la batterie diminue (la tension de la batterie chute d'environ 12 V (CJ18DL) / d'environ 8 V (CJ14DL)), le moteur s'arrête. Dans ce cas de figure, chargez immédiatement la batterie. En cas de surcharge de l'outil, actionnez le commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afin d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes : Assurez-vous que les copeaux et la poussière ne s’accumulent pas sur la batterie. Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie. Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie. Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière. Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.). Ne percez pas la batterie à l’aide d’un objet pointu tel qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.

N’utilisez pas une batterie dont l’extérieur est déformé ou laisse penser qu’elle est défectueuse. N’insérez pas la batterie à l’envers (pôles inversés). Ne raccordez pas directement la batterie à une prise électrique ou à un allume-cigare. N’utilisez pas la batterie à d’autres fins que celle spécifiée. En cas d’échec du chargement d’une batterie, même après un certain délai, arrêtez immédiatement le rechargement. N’exposez pas la batterie à des températures ou à une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression). Maintenez à la batterie à l’écart de toute flamme en cas de détection d’une fuite ou d’une mauvaise odeur. Ne pas utiliser à proximité d’une source puissante d’électricité statique. En cas de fuite de la batterie, de mauvaise odeur, de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus. PRECAUTION En cas de projection dans les yeux de liquide ayant fuit de la batterie, ne vous frottez pas les yeux, rincezles à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil. En cas de projection de liquide ayant fuit de la batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau. En cas de détection de rouille, de mauvaise odeur, de surchauffe, de décoloration, de déformation et/ ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. SPECIFICATIONS Scie sauteuse à batterie Modèle Tension CJ14DMR CJ14DL CJ18DMR 14,4V Profondeur max. de coupe Vitesse sans charge Course Rayon min. de coupe 2,0 Ah EB14B:Ni-Cd (12 accus) 3,0 Ah

(15 accus) BCL1430: Li-ion EBM1830: Li-ion (4 ou 8 accus) (10 accus) 2,3 kg 2,7 kg 2,4 kg Chargeur Modèle Tension de chargement Durée de chargement 2,0 Ah : Ni-Cd 3,0 Ah : Li-ion Poids UC18YG 7,2 – 18 V 50 min. 0,3 kg UC18YRL 7,2 – 18 V 30 min. 45 min. 0,6 kg La durée de chargement est approximative. La durée réelle du chargement peut varier. “x” indique que la batterie n’est pas compatible avec ce chargeur spécifique.

• 5/16/07, 15:40 Français ACCESSOIRES STANDARDS CJ14DMR (2BGK) CJ14DL (2LRK) CJ18DMR (2BGK) CJ18DL (2MRK) CJ14DMR (BGK) CJ14DL (LRK) CJ18DMR (BGK) CJ18DL (MRK) CJ14DMR (NN) CJ14DL (NN) CJ18DMR (NN) CJ18DL (NN) CHARGE 1 Lames (No. 41) p. 1
• Se référer au Tableau 3 pour l’utilisation des lames. 2 Clef à barre hexagonale p. 1
• 3 Anti-éclats p. 1
• 4 Couvercle d'éclats p. 1
• 5 Chargeur p. 1
• 6 Batterie p. 2
• 7 Boîtier en plastique p. 1
• 1 Lames (No. 41) p. 1
• Se référer au Tableau 3 pour l’utilisation des lames. 2 Clef à barre hexagonale p. 1
• 3 Anti-éclats p. 1
• 4 Couvercle d'éclats p. 1
• 5 Chargeur p. 1
• 6 Batterie p. 1
• 7 Boîtier en plastique Sans chargeur, batterie, boîtier en plastique Les accessoires standards sont sujets à changement sans préavis. ACCESSOIRES A OPTION vendus séparément 〈UC18YRL〉 Avant d’utiliser la scie sauteuse à batterie, charger la batterie comme suit. p. 1

1. Brancher le cordon d’alimentation du chargeur sur

une prise secteur Quand vous raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge (À intervalles d’une seconde).

2. Insérer la batterie dans le chargeur

Insérer la batterie à fond, jusqu’à ce qu’elle touche le fond du logement du chargeur. ATTENTION 䡬 Si les piles sont insérées à l’envers, non seulement la recharge devient impossible, mais aussi le chargeur peut être endommagé et la borne de recharge, par exemple, peut être déformée.

Quand vous insérez une batterie dans le chargeur, la recharge commence et la lampe témoin s’allume en rouge. Quan la batterie est complètement chargée, la lampe témoin clignote en rouge (À intervalles d’une seconde) (voir Tableau 1). (1) Indication de la lampe témoin Les indications de la lampe témoin sont expliquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable. (1) Les différents types de lame Se référer au Tableau 3 pour l’utilisation des lames. (2) Guide (3) Socle auxiliaire (4) Collecteur à poussière Les accessoires à option sont sujets à changement sans préavis. APPLICATIONS 䡬 Coupe de différentes sortes de bois de charpente et découpe d’ouvertures 䡬 Coupe de plaques en acier doux, plaques en aluminium et en cuivre 䡬 Coupe de résines synthétiques comme résine phénolique et chlorure de vinyl 䡬 Coupe de matériaux de construction peu épais et tendres 䡬 Coupe de plaque dácier inoxydable (avec les lames No. 97)

EXTRACTION ET INSTALLATION DE LA

1. Retrait de la batterie

Maintenir fermement la poignée et pousser le taquet de la batterie pour l’enlever (Voir Fig. 1). ATTENTION Ne jamais court-circuiter la batterie.

2. Mise en place de la batterie

Insérer la batterie tout en respectant la polarité (Voir la Fig. 1).

5/16/07, 15:40 Français Tableau 1 Indications de la lampe témoin Avant la recharge Clignote (ROUGE) S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Pendant la recharge S’allume (ROUGE) S’allume sans interruption Recharge terminée Clignote (ROUGE) S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Recharge impossible Clignote (ROUGE) S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Eteint pendant 0,1 seconde) Veille en surchauffe S’allume (VERTE) S’allume sans interruption Anomalie de la batterie ou du chargeur. Batterie en surchauffe. Chargement impossible (le chargement commencera une fois que la batterie sera froide). REMARQUE : En mode veille pour le refroidissement de la batterie, UC18YRL refroidit la batterie en surchauffe via un ventilateur de refroidissement. (2) Au sujet de la température de la batterie rechargeable Les températures des batteries rechargeables sont indiquées dans le tableau ci-dessous. Laisser refroidir les batteries qui ont chauffé avant de les recharger. Tableau 2 Plage de recharge des batteries Chargeur UC18YRL Batteries rechargeables Batteries Ni-Cd –5°C – 55°C Batteries Li-ion 0°C – 50°C

4. Débrancher le cordon d’alimentation secteur de la

5. Tenir fermement le chargeur et dégager la batterie

REMARQUE Bien sortir la batterie du chargeur après usage, et la conserver. ATTENTION 䡬 Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe témoin du chargeur peut s’allumer en vert. Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge. 䡬 Quand la lampe témoin clignote rapidement en rouge (à intervalles de 0,2 seconde), vériffier le chargeur et retirer tout objet étranger qui serait tombé dans l’ouverture lors de la mise en place. S’il n’y a rien d’amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé. 䡬 Etant donné qu’il faut environ 3 secondes au micro ordinateur intégré pour confirmer l’extraction de la batterie en cours de chargement avec le UC18YRL attendre 3 secondes au minimum avant de la réinsérer pour continuer le chargement. Si la batterie est réinsérée dans les 3 secondes, elle risque de ne pas être correctement rechargée. 〈UC18YG〉 Avant d’utiliser la scie sauteuse à batterie, charger la batterie comme suit.

1. Brancher le cordon d’alimentation du chargeur à la

prise secteur Le fait de connecter le cordon mettra le chargeur sous tension.

2. Insérer la batterie dans le chargeur

Insérer la batterie à fond tout en observant son sens, jusqu’à ce qu’elle touche le fond du chargeur (la lampe témoin s’allumera). ATTENTION Si laa lampe témoin ne s’éclaire pas, retirer le cordon d’alimentation de la prise secteur et vérifier le sens de montage de la batterie. La lampe témoin s’éteint pour indiquer que la batterie est complètement chargée. Il faut plus de temps pour recharger la batterie lorsque la température ambiante est basse ou la tension de la source d'alimentation trop faible. Si la lampe témoin ne s'éteint pas quand 120 minutes se sont écoulées depuis le début de la charge, arrêter la recharge et contacter LE SERVICE APRÈS-VENTE HITACHI. ATTENTION Si la batterie est échauffée à cause de l’exposition directe au soleil, etc. juste apres le fonctionnement, il se peut que la lampe témoin du chargeur ne s’allume pas. Dans ce cas, laissez d’abord refroidir la batterie avant de commencer la charge.

3. Déconnectez le cordon du chargeur de la prise secteur

4. Tenez le chargeur fermement et enlevez la batterie

En ce qui concerne le courant de décharge d’une batterie neuve

5/16/07, 15:40 Français Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois. Comment prolonger la durée de vie des batteries (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. (2) Eviter d’effectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser.

AVANT LA MISE EN MARCHE

1. Préparatifs et inspection de la zone de travail

S’assurer que la zone de travail remplit les conditions citées dans le chapitre des précautions générales.

2. Vérification de la batterie

S’assurer que la batterie est fermement maintenue en place. En effet, si cette batterie n’est pas bien placée dans le chargeur, elle peut tomber et provoquer un accident.

3. Poussière produite en cours d'utilisation

La poussière générée par une utilisation normale peut affecter la santé de l'opérateur. Nous vous recommandons de respecter l'une des mesures suivantes. a) Port d'un masque anti-poussière b) Utilisation d'un équipement de collecte de poussière externe. En cas d’utilisation de l’équipement de collecte de la poussière externe, raccordez l'adaptateur au flexible de l'éguipement de collecte de la poussière. (Fig. 19)

4. Remplacement des lames

(1) Ouvrir le levier jusqu’à la butée. (Fig. 2 flèches I) (2) Retirer la lame. (3) Insérer la nouvelle lame jusqu’à la butée dans le support de lame. (Fig. 2 flèches II) (4) Refermer le levier. (Fig. 2 flèches III) ATTENTION : 䡬 Bien mettre l’interrupteur sur OFF et débrancher la batterie de l’outil avant de remplacer les lames. 䡬 Ne pas ouvrir le levier pendant que le plongeur bouge. REMARQUE : 䡬 S'assurer que les saillies de la lame rentrent à fond dans le support de lame. (Fig. 3) 䡬 S’assurer que la lame est située dans la rainure du rouleau. (Fig. 4)

5. Réglage du fonctionnement orbital

(1) La scie à chantourner utilise un fonctionnement orbital qui déplace la lame d’avant en arrière et de haut en bas. Régler le bouton de changement montré à la Fig. 7 sur “0” pour minimiser le fonctionnement orbital (la lame ne se déplace que de haut en bas). Le fonctionnement orbital peut être sélectionné en quatres étapes de “0” à “III”. (2) Pour les matériaux durs, tels que plaques d’acier, etc., réduire le fonctionnement orbital. Pour les matériaux moux, tels que bois de charpente, matières plastiques, etc., augmenter le fonctionnement orbital pour acroître le rendement du travail. Pour couper les matériaux avec précision, réduire le fonctionnement orbital.

6. Découpage de plaques en acier inoxydable

Cette scie à chantourner pourra couper des plaques d’acier inoxydable si l’on utilise les lames No. 97. Lire avec attention la partie intitulée “Au sujet du découpage de plaques en acier inoxydable” pour un fonctionnement correct.

L’utilisation de l’anti-éclats pendant la coupe de matériaux en bois réduit considérablement les éclats de copeaux sur la surface de coupe. Insérer l’anti-éclats dans l’espace sur la base, et le pousser à fond. (Voir Fig. 8)

8. Couvercle d’éclats

Le couvercle d’éclats empêche les copeaux d’être projetés et améliore le rendement du collecteur à poussière. Insérer le couvercle d’éclats entre la base et le levier, et appuyer légèrement dessus jusqu’à ce qu’il se mette en place. (Fig. 9) Pour retirer le couvercle d’éclats, tenir le bouton des deux côtés et l’ouvrir légèrement jusqu’à ce qu’il se détache de la scie à chantourner. (Fig. 10) REMARQUE : Il est possible que le couvercle d'éclats se givre lors de la coupe de métal.

L'utilisation du socle auxiliaire (en acier) réduira l'abrasion du socle en aluminium, en particulier lors de la coupe de métaux. L'utilisation du socle auxiliaire (en résine) réduira les rayures de la surface de coupe. Fixer le socle auxiliaire sur le fond du socle à l'aide des 4 vis.

10. Allumer la lampe

Pour allumer la lampe, appuyez sur la gâchette. Pour l’éteindre, relâchez la gâchette. PRECAUTION : Ne fixez pas la lumière ou la source de lumière directement. COUPE PRECAUTIONS relatives a la batterie au lithium ion Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Par conséquent, en cas de surcharge de l'outil, il est possible que le moteur s'arrête. Il ne s'agit cependant pas d'un dysfonctionnement, mais du fonctionnement normal de la protection. Dans ce cas, actionnez le commutateur de l'outil et éliminez les causes de la surcharge.

5/16/07, 15:40 Français ATTENTION : 䡬 Pour éviter un délogement de la lame, des dommages ou une usure excessive du plongeur, bien fixer la surface de la plaque du socle à la pièce pendant le sciage. 䡬 A petite vittesse, ne pas couper une pièce de bois ayant plus de 10 mm d’épaisseur ou une pièce d’acier ayant plus de 1 mm d’épaisseur.

1. Coupe rectilinéaire

Pour couper en ligne droite, dessiner tout d’abord une ligne de repère et avancer la scie le long de cette ligne. L’utilisation du guide (vendu séparément) permettra de couper très précisément en ligne droite. (1) Desserrer le boulon de la base avec la clé à barre hexagonale fixée à la base. (Fig. 11) (2) Déplacer la base à fond vers l’avant (Fig. 12), puis resserrer le boulon de la base. (3) Fixer le guide en le faisant passer dans l’orifice de fixation de la base et serrer le boulon M5. (Fig. 13) (4) Régler la position orbitale sur “0”. REMARQUE : Pour assurer une coupe précise lors de l'utilisation du guide (Fig. 13), toujours régler la position orbitale sur “0”.

2. Sciage de lignes courbes

Pour scier un peit arc circulaire, réduire la vitesse d’alimentation de la machine. Une vitesse trop rapide pourrait provoquer la rupture de la lame.

3. Coupe d’un cercle ou d’un arc circulaire

Le guide est également utile pour la coupe en cercle. Après avoir fixé le guide de la même façon qu’expliqué ci-dessus, faire passer le clou ou la vis dans la pièce par l’orifice du guide, puis l’utiliser comme axe pour la coupe. (Fig. 14) REMARQUE : La coupe en cercle doit être effectuée avec la lame placée environ à la verticale par rapport à la surface du fond de la base.

4. Coupe de matériaux métalliques

(1) Régler la position orbitale sur “0” ou “I”. (2) Découpez le matériau en vitesse moyenne. (3) Toujours utiliser un liquide de coupe approprié (huile à broche, eau savonneuse, etc.). Si l'on ne possède pas de liquide de coupe, appliquer de la graisse sur la surface arrière du matériau à couper.

5. Découpe d’ouvertures

(1) Dans du bois de charpente : En alignant la direction de la lame sur le grain du bois, couper morceau par morceau jusqu’à ce qu’une ouverture soit coupée au centre du bois. (Fig. 15) (2) Dans d’autres matériaux : Pour couper une ouverture dans des matériaux autres que le bois de charpente, percer d’abord un trou avec une perceuse ou un outil similaire à partir duquel commencera la coupe.

La base peut pivoter de 45° des deux côtés pour la coupe angulaire. (Fig. 16) (1) Desserrer le boulon de la base avec la clé à barre hexagonale fixée à la base. (Fig. 11, 12) (2) Aligner l’échelle (de 0 degré à 45 degrés par incréments de 15 degrés) de la section semi-circulaire de la base sur le repère [ ] du couvercle du réducteur. (Fig. 17) (3) Resserrer le boulon M5. (Fig. 11) (4) Régler la position orbitale sur ”0”. REMARQUE : La coupe angulaire n’est pas possible si l’on fixe le couvercle d’éclats ou le collecteur à poussière.

RACCORDEMENT AU NETTOYEUR

Si l’on raccorde le nettoyeur (vendu séparément) par le collecteur à poussière (vendu séparément) et l’adaptateur (vendu séparément), on pourra recueillir la plus grande partie des poussières. (1) Retirer la clé à barre hexagonale de la base. (2) Déplacer la base à fond vers l’avant. (Fig. 11, 12) (3) Fixer le couvercle d'éclats. (4) Raccorder le collecteur à poussière à l’adaptateur. (Fig. 18) (5) Raccorder l’adaptateur au bec du nettoyeur. (Fig. 18) (6) Insérer le collecteur à poussière dans l’orifice arrière de la base jusqu’à ce que le crochet s’enclenche dans la rainure. (Fig. 19) (7) Appuyer sur le crochet pour retirer le collecteur à poussière. REMARQUE : Portez un masque anti-poussière si nécessaire. AU SUJET DU DECOUPAGE DE PLAQUES EN ACIER INOXYDABLE ATTENTION : Pour éviter un délogement de la lame, des dommages ou une usure excessive du plongeur, bien fixer la surface de la plaque du socle à la pièce pendant le sciage. En coupant des plaques en acier inoxidable, régler l’appareil de la façon suivante.

1. Pour régler la vitesse

Lame Epaisseur du matériau Vitesse No. 97 1,5 – 2,5 mm Vitesse moyenne REMARQUE : Plus la vitesse est élevée, le plus rapidement sera coupé le matériau, mais la durée de vie de la lame sera réduite dans ce cas là. Lorsque la vitesse est réduite, la coupe prendra plus de temps, mais la durée de vie sera prolongée. Faire les ajustements selon préférence.

2. Régler la position orbitale sur “0”

REMARQUE : 䡬 En coupant, faire usage de fluide de coupe (fluide de coupe à base d’huile) pour prolonger la durée de vie de la lame.

䡬 Lames accessoires Pour obtenir un fonctionnement optimal et les meillleurs résultats possibles, il est très important de choisir la lame la mieux appropriée au type et à l’épaisseur du matériau à couper. Trois modèles de lame sont fournies comme accessoires standards. Le numéro de lame est gravé près de la section de montage de chaque lame. Choisir les lames appropriées en se référant au Tableau 3.

HEXAGONALE Il est possible de ranger la clé à barre hexagonale dans la base. (Voir Fig. 20)

ENTRETIEN ET CONTROLE

1. Contrôle de la lame

L’utilisation continue d’une lame émoussée ou abîmée peut conduire à une réduction de effecacité de coupe et provoquer une surcharge du moteur. Remplacer la lame par une nouvelle dès que des traces d’abrasion apparaissent.

2. Contrôle des vis de montage

Vérifier régulièrement les vis de montage et s’assurer qu’elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

3. Entretien du moteur

Le bobinage de l’ensemble moteur set le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Nettoyage de l’extérieur

Lorque la scie sauteuse à batterie est sale, essauyezla avec un chiffon sec et doux ou un chiffon imbibé d’eau savonneuse. N’utilisez pas de solvant au chlore, d’essence ou de diluant, car ils font fondre les matières plastiques.

Rangez la scie sauteuse à batterie dans un endoit où la température est inférieure à 40 °C, et hors de portée des enfants.

6. Liste des pièces de rechange

A: No. élément B: No. code C: No. utilisé D: Remarques ATTENTION Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un centre de service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces à un centre de service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable. GARANTIE Nous garantissons que l’ensemble des Outils électriques Hitachi sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l’état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d’emploi, dans un service d’entretien autorisé. REMARQUE : Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l’objet de modifications sans avis préalable. Au sujet du bruit et des vibrations Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conforme à ISO 4871. Niveau de puissance sonore pondérée A: 95 dB (A) Niveau de pression acoustique pondérée A: 84 dB (A) Incertitude KpA: 3 dB (A) Porter un casque de protection. Valeur d’accélération moyenne quadratique pondérée type: 3,5 m/s2.

Qualité du matériau Epaisseur du matériau (mm) Bois de charpente Moins Moins 10 ∼ Moins 10 ∼ 10 ∼ géneral

Plaque en acier 1,5 ∼ inoxydable 2,5 Auminium, cuivre, 3 ∼ Moins Moins lation

Hauteur Hauteur Hauteur allant allant allant Chassis en aluminium jusqu’à jusqu’à jusqu’à

Résine phénolique, 5 ∼ Moins 5 ∼ Moins résine mélamine, etc.

résine acrylique, etc.

Polyéthylène mousseux, 10 ∼

No. de modèle No. de série Date d'achat Nom et adresse du client Nom et adresse du revendeur (Cachet portant le nom et l'adresse du revendeur) Italiano
