MANUALE UTENTE CJ18DL HITACHI

DICHIARAZIONE DI CONFORMITÀ CE

DICHIARAZIONE DI CONFORMITÀ CE

Lock Schließen Blocage Tasto di blocco Blocco

Nose Nase Bec Estremità anteriore

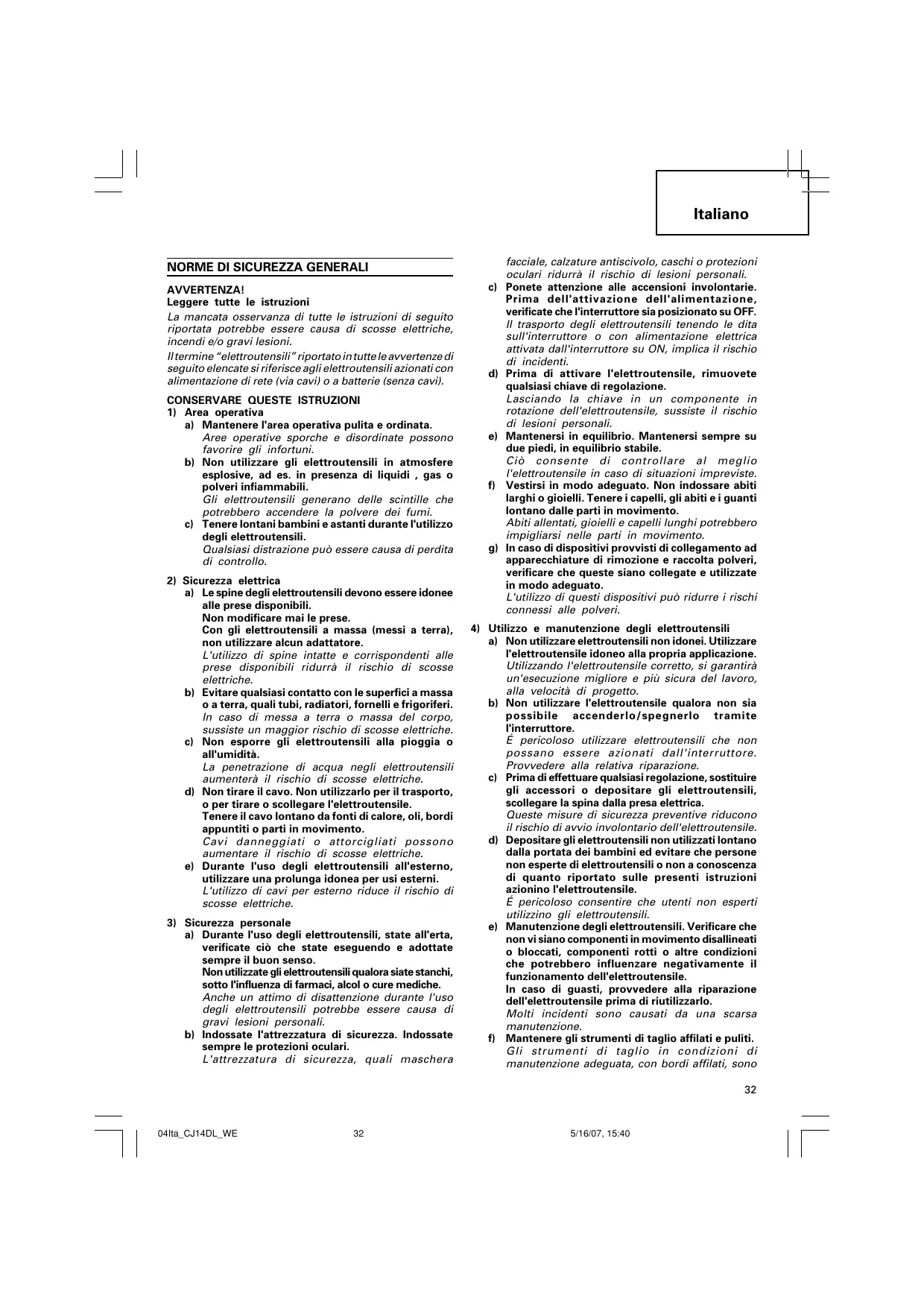

AVVERTENZA! Leggere tutte le istruzioni La mancata osservanza di tutte le istruzioni di seguito riportata potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Il termine “elettroutensili” riportato in tutte le avvertenze di seguito elencate si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

CONSERVARE QUESTE ISTRUZIONI

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche e disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi , gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere dei fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di sicurezza. Indossate sempre le protezioni oculari. L'attrezzatura di sicurezza, quali maschera

facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. Ponete attenzione alle accensioni involontarie. Prima dell'attivazione dell'alimentazione, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o con alimentazione elettrica attivata dall'interruttore su ON, implica il rischio di incidenti. Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo di questi dispositivi può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono

5/16/07, 15:40 Italiano meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni e secondo l'uso preposto, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L'utilizzo di elettroutensili per operazioni diverse da quanto previsto, può essere causa di situazioni pericolose.

5) Utilizzo e cura dell’utensile batteria

a) Assicurarsi che l’interruttore sia in posizione off prima di inserire il gruppo batteria. Inserire il gruppo batteria in utensili elettrici con l’interruttore accesso aumenta il rischio di incidenti. b) Ricaricare solo con il caricatore specificato dal produttore. Un caricatore adatto per un tipo di gruppo batteria può creare un rischio di incendio quando viene utilizzato con un altro gruppo batteria. c) Usare utensili elettrici con gruppi batteria specificatamente designati. L’utilizzo di qualsiasi altro gruppo batteria può creare un rischio di lesioni e incendi. d) Quando il gruppo batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti, o altri piccoli oggetti metallici che possono creare una connessione da un terminale a un altro. Cortocircuitare i terminali della batteria insieme può causare ustioni o incendi. e) In condizioni abusive, del liquido può fuoriuscire dalla batteria; evitare il contatto. Se il contatto si verifica accidentalmente, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, richiedere assistenza medica. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

PRECAUZIONI PER IL SEGHETTO

ALTERNATIVO A BATTERIA

1. Caricare la batteria ad una temperatura di 0 – 40°C.

Una temperatura minore puòprovocare sovraccarico, il che è pericoloso. La batteria non può essere ricaricata ad una temperatura superiore ai 40°C. La temperatura ideale è compresa 20 – 25°C gradi.

2. Non usare il caricatore in continuazione.

Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti.

3. Non permettere che sostanze estranee entrino nel foro

di collegamento della batteria ricaricabile.

4. Non smontare mai la batteria ricaricabile e il

5. Non provocare assolutamente mai dei cortocircuiti

alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e grande corrente electrica. Può quindi causare bruciature o danni alla batteria.

6. Non gettare la batteria nel fuoco.

7. Non inserire nessun oggetto nelle fessure di

ventilazione del caricatore. Inserendo oggetti metallici o infiammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore.

8. Non appena la vita della batteria dopo le operazioni

di ricaricatura diventa troppo breve per fini pratici, si porti la batteria ai negozio dove è stata acquistata. Non la si getti mai via.

9. Usando una batteria, il caricatore può venir

10. Se l’apparecchio viene usato continuamente a bassa

velocità, un carico addizionale viene applicato al motore e questo può causare una crisi del motore. Usate sempre l’apparecchio in modo che la lama non resti bloccata dal pezzo in lavorazione durante il funzionamento. Regolate sempre la velocità della lama in modo da ottenere un taglio scorrevole.

PRECAUZIONI SULLA BATTERIA AGLI IONI DI

LITIO Per estendere la durata, la batteria agli ioni di litio è munita di una funzione di protezione per arrestarne l’uscita. Nei casi 1 e 2 descritti di seguito, durante l’utilizzo del prodotto, anche se state premendo l’interruttore, il motore potrebbe arrestarsi. Ciò non indica un malfunzionamento ma è il risultato della funzione di protezione. Quando la rimanente alimentazione della batteria si esaurisce (Il voltaggio della batteria scende fino a circa 12V (CJ18DL) / circa 8V (CJ14DL)), il motore si arresta. In tal caso, ricaricarla immediatamente. Se l’utensile è sovraccarico, il motore potrebbe arrestarsi. In tal caso, rilasciare l’interruttore dell’utensile ed eliminare le cause del sovraccarico. Dopo ciò, sarà possibile riutilizzarlo. Inoltre, si prega di prestare attenzione al seguente avvertimento e cautela. AVVERTENZA Per prevenire qualsiasi perdita delle batterie, generazione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni. Assicurarsi che la polvere e i detriti non si accumulino sulla batteria. Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria. Assicurarsi che qualsiasi polvere e detriti che si depositano sull’utensile elettrico durante la lavorazione non si accumulino sulla batteria. Non conservare una batteria inutilizzata in un luogo esposto a polvere e detriti. Prima di ritirare una batteria, rimuovere la polvere e i detriti che si sono depositati su di essa e non conservarla insieme a parti metalliche (viti, chiodi, ecc.).

Non forare la batteria con un oggetto appuntito come un chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fisici. Non usare batterie apparentemente danneggiate o deformate. Non usare batterie con la polarità invertita. Non collegare direttamente a prese elettriche o prese per caricabatteria da auto. Non usare la batteria per uno scopo diverso da quelli specificati. Se la ricarica della batteria non si completa anche quando è passato un tempo di ricarica specificato, interrompere immediatamente la ricarica. Non mettere o sottoporre la batteria a temperature elevate o ad alta pressione come in un forno microonde, essicatore o contenitore ad alta pressione. Tenere immediatamente lontano dal fuoco quando si rilevano perdite o maleodore. Non usare in un luogo dove viene generata forte elettricità statica.

Se si verifica la perdita delle batterie, maleodore, generazione di calore, scolorimento o deformazione, o se appaiono anormalità di qualsiasi natura durante l’uso, la ricarica o la conservazione, rimuoverla immediatamente dall’apparecchio o carica batteria, e interrompere l’uso. ATTENZIONE Se il liquido che fuoriesce dalla batteria entra negli occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediatamente un medico. Se non viene trattato, il liquido può causare problemi agli occhi. Se il liquido fuoriesce sulla pelle o gli abiti, lavare bene con acqua pulita come l’acqua del rubinetto immediatamente. C’è una possibilità che possa causare irritazione alla pelle. Se trovate ruggine, maleodore, surriscaldamento, scolorimento, deformazione, e/o altre irregolarità quando si utilizza la batteria per prima volta, non usarla e restituirla al fornitore o venditore. CARATTERISTICHE Seghetto alternativo a batteria Modello Voltaggio CJ14DMR CJ14DL CJ18DMR 14,4V Profonditá massima di taglio Velocitá senza carico Corsa Raggio minimo di taglio 2,0 Ah Batteria ricaricabile 3,0 Ah Peso EB14B:Ni-Cd (12 cellule) 2,5 kg CJ18DL 18V Legno 135 mm Acciaio tanero 10 mm 0 – 2400min–1 26 mm 25 mm EB1820L: Ni-Cd

(15 cellule) BCL1430: Li-ion EBM1830: Li-ion (4 o 8 cellule) (10 cellule) 2,3 kg 2,7 kg 2,4 kg Caricatore Modello Voltaggio di carica Tempo di ricarica 2,0 Ah : Ni-Cd 3,0 Ah : Li-ion Peso UC18YG 7,2 – 18 V 50 min. 0,3 Kg UC18YRL 7,2 – 18 V 30 min. 45 min. 0,6 Kg Il tempo di ricarica è approssimativo. Il tempo di ricarica effettivo potrebbe variare. “x” Indica che il pacco batteria non è compatibile con quello specifico caricatore.

• 5/16/07, 15:40 Italiano ACCESSORI STANDARD CJ14DMR (2BGK) CJ14DL (2LRK) CJ18DMR (2BGK) CJ18DL (2MRK) CJ14DMR (BGK) CJ14DL (LRK) CJ18DMR (BGK) CJ18DL (MRK) CJ14DMR (NN) CJ14DL (NN) CJ18DMR (NN) CJ18DL (NN) RICARICA 1 Lame (n. 41) p. 1
• Per quanto riguarda l’uso delle lame, consultare la Tabella 3. 2 Chiave marchio esagonale p. 1
• 3 Para-schegg p. 1
• 4 Raccoglitrucioli p. 1
• 5 Caricatore p. 1
• 6 Batteria p. 2
• 7 Custodia in plastica p. 1
• 1 Lames (No. 41) p. 1
• Per quanto riguarda l’uso delle lame, consultare la Tabella 3. 2 Chiave marchio esagonale p. 1
• 3 Para-schegg p. 1
• 4 Raccoglitrucioli p. 1
• 5 Caricatore p. 1
• 6 Batteria p. 1
• 7 Custodia in plastica Senza Caricatore, Batteria, Custodia in Plastica Gli accessori standard possono essere cambiati senza preavviso. 〈UC18YRL〉 Prima di usare il seghetto alternativo a batteria, caricare la batteria nel seguente modo. p. 1

1. Collegare il cavo di alimentazione del caricatore a una

presa CA Quando si collega la spina del caricatore ad una presa a muro, la spia lampeggia in rosso (A intervalli di un secondo).

2. Inserire la batteria nel caricatore

Inserire la batteria saldamente, fino a che viene in contatto con il fondo del comparto caricatore. ATTENZIONE 䡬 Se la batteria è inserita a rovescio, non solo la carica è impossibile, ma possono anche essere causati problemi al caricatore, come la deformazione del terminale di ricarica.

Quando si inserisce una batteria nel caricatore, la carica inizia e la spia si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia lampeggia in rosso (A intervalli di un secondo) (Vedere le Tabella 1). (1) Indicazioni della spia Le indicazioni della spia sono come indicato nella Tabella 1, aseconda delle condizioni del caricabatterie o della batteria ricaricabile.

ACCESSORI DISPONIBILI A RICHIESTA

... venduti separatamente (1) Vari tipi di lama Per quanto riguarda l’uso delle lame, consultare la Tabella 3. (2) Guida (3) Base inferiore (4) Raccoglipolvere Gli accessori disponibili a richiesta possono essere cambiati senza preavviso. IMPIEGHI 䡬 Taglio di vari tipi di legno e lavori a traforo 䡬 Taglio di lamiera d’acciaio tenero, alluminio e rame 䡬 Taglio di resine sintetiche quali resine fenoliche e cloruro di vinile 䡬 Taglio di materiali da construzione sottili e teneri 䡬 Taglio di lamiera di acciaio inossidabile (con lama No. 97)

RIMOZIONE E INSTALLAZIONE DELLA

1. Smontaggio della batteria

Tenere saldamente l’impugnatura e spingere il fermo della batteria per rimuovere la batteria (Vedere Fig. 1). ATTENZIONE Non mettere la batteria in corto circuito.

2. Montaggio della batteria

Inserire la batteria facendo attenzione alla corretta collocazione della polarità (Vedere Fig. 1).

5/16/07, 15:40 Italiano Tabella 1 Indicazioni della spie Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Prima della carica Lampeggia (ROSSO) Durante la carica Si illumina (ROSSO) Carica completa Lampeggia (ROSSO) Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Carica inpossibile Lampeggia (ROSSO) Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) Standby di surriscaldamento Si illumina (VERDE) Si illumina stabilmente Si illumina stabilmente Malfunzionamento della batteria o del caricatore. Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raffredda). NOTA: Durante lo standby per il raffreddamento della batteria, UC18YRL raffredda la batteria surriscaldata tramite una ventola di raffreddamento. (2) Temperatura della batteria ricaricabile Le temperature delle batterie ricaricabili sono come indicato nella tabella sotto. Consentire alle batterie che si sono riscaldate, di raffreddarsi prima ricaricarle. Tabella 2 Gamma di temperature per la ricarica delle batterie Caricatore UC18YRL Batterie ricaricabili Batterie Ni-Cd –5°C – 55°C Batterie Li-ion 0°C – 50°C

4. Scollegare il cavo di alimentazione del caricatore dalla

5. Tenere saldamente il caricatore e estrarre la batteria

NOTA Assicurarsi di estrarre la batteria dal caricatore dopo l‘uso e quindi conservarla. ATTENZIONE 䡬 Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l’uso della batteria, la spia pilota del caricatore può illuminarsi in verde. In questo caso, prima lasciar raffreddare la batteria e poi eseguire l’operazione di carica. 䡬 Quando la spia lampeggia velocemente in rosso (a intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel foro di installazione della batteria. Se non sono presenti oggetti estranei è probabile che la batteria od il caricatore non funzioni bene. Farla vedere a un Agente di manutenzione autorizzato. 䡬 Siccome il micro computer incorporato impiega circa 3 secondi per confermare che la batteria caricata con UC18YRL sia stata espulsa, attendere un minimo di 3 secondi prima di reinserirla per continuare la carica. Se la batteria viene reinserita entro 3 secondi, potrebbe non essere caricata correttamente. 〈UC18YG〉 Prima di usare il seghetto alternativo a batteria, caricare la batteria nel seguente modo.

1. Collegare il cavo del caricatore alla presa AC

In tal modo si accenderà il caricatore.

2. Inserire la batteria nel caricatore

Inserire saldamente la batteria facendo attenzione al suo orientamento, fino a che viene in contatto con il fondo del caricatore (la lampada spia si illuminerà). ATTENZIONE Se la lampada spia non si illumina, togliere il cavo di corrente dalla presa di rete e controllare come è inserita la batteria. La lampada spia si spegne quando la batteria è caricata appieno. Il tempo di carica della batteria diventa più lungo a basse temperature o quando la tensione di alimentazione è troppo bassa. Se la lampada spia non si spegne neppure dopo che sono trascorse più 120 minuti dall'inizio della carica, interrompere la carica e rivolgersi ad un CENTRO DI ASSISTERZA HITACHI AUTORIZZATO. ATTENZIONE Se la batteria è calda a causa dei raggi diretti del sole ad operazione eseguita, la lampada spia del caricatore a volte non si illumina. Prima di iniziare le operazioni di carico raffreddare la batteria.

3. Staccare il caricatore dalla presa AC

4. Tenere il caricatore stretto e tirare fuori la batteria

5/16/07, 15:40 Italiano Scarica nel caso di batterie nuove, ecc. Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte. Come mantenere più lunga la durata delle batterie (1) Ricaricare le batterie prima che si scarichino completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi. (2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raffreddarsi per un po’e quindi ricaricarla.

1. Preparazione e controllo dell’ambiente di lavoro

Controllate che il vostro ambiente di lavoro corrisponda alla caratteristiche esposte nella sezione riguardante la precauzioni da prendersi.

2. Carica della batteria

Controllate che la batteria sia solidamente installata. Se dovesse essere montata male, potrebbe fuoriuscire e causare incidenti.

3. Polvere generate durante l’uso

La polvere generata durante il normale funzionamento può essere nociva per la salute dell’operatore. Si consiglia di prendere una delle seguenti precauzioni. a) Indossare una maschera per la polvere b) Usare apparecchi esterni per la raccolta della polvere Durante l’uso di apparecchi esterni per la raccolta della polvere, collegare l’adattatore al tubo dell’apparecchio esterno di raccolta della polvere. (Fig. 19)

4. Sostituzione delle lame

(1) Aprire la leva sollevandola fino al fermo. (Fig. 2-freccia (2) Togliere la lama inserita. (3) Inserire la nuova lama fino al fermo nel portalama. (Fig. 2-freccia II) (4) Chiudere la leva. (Fig. 2-freccia III) ATTENZIONE: 䡬 Assicurarsi di spegnere l’alimentazione e staccare la batteria quando si sostituiscono le lame. 䡬 Non aprire la leva quando lo stantuffo si sposta. NOTA: 䡬 Verificare le sporgenze della lama inserita saldamente nel portalama. (Fig. 3) 䡬 Assicurarsi che la lama sia posta tra la scanalatura del rullo. (Fig. 4)

5. Regolazione del funzionamento orbitale

(1) Questo seghetto utilizza il controllo orbitale per regolare il movimento in avanti, indietro, in alto e in basso della lama. Portare la rotella cambio di Fig. 7 in posizione “0” per ridurre al minimo il movimento orbitale (la lama si muove così solo verso l’alto e il basso). Il movimentò orbitale può essere regolato su quattro posizioni, da “0” a “III”. (2) Per tagliare del materiale duro, come per esempio lamiere di acciaio, diminuire il movimento orbitale. Per tagliare invece del materiale più soffice, come per esempio legno o plastica, aumentare il movimento orbitale; si aumenta così l’efficienza di lavoro.

6. Taglio di iastre di acciaio inossidabile

Questo seghetto può tagliare lastre di acciaio inossidabile mediante le lame n°97. Leggere con attenzione la sezione “Sul taglio di lastre di acciaio inossidabile” per un uso corretto.

Utilizzando il paraschegge durante il taglio di materiali di legno si riduce la frantumazione delle superfici tagliate. Inserire il paraschegge nello spazio alla base e premerlo in avanti completamente. (vedere Fig. 8)

Il raccoglitrucioli impedisce ai trucioli di volare via e migliora l’efficienza del raccoglipolvere. Inserire il raccoglitrucioli tra la base e la leva e premerlo leggermente finché non scatta in sede. (Fig. 9) Quando si toglie il raccoglitrucioli, tenere la manopola da entrambi i lati e aprirla leggermente finché non è possibile toglierlo dal seghetto. (Fig. 10) NOTA: È possibile che il raccoglitrucioli sia gelato quando taglia il metallo.

Usando la base inferiore (in acciaio) si riduce l'abrasione della base in alluminio, particolarmente quando si tagliano metalli. L'utilizzo della base inferiore (in resina) contribuisce a ridurre i graffi alla superficie tagliata. Collegare la base inferiore alla superficie inferiore della base mediante le 4 viti in dotazione.

10. Accensione della lampada

Per accendere la lampada, tirare il grilletto. Rilasciare il grilletto per spegnere. ATTENZIONE: Non fissare direttamente la luce o la fonte di luce. TAGLIO PRECAUZIONI sulla batteria agli ioni di litio Per estendere la durata, la batteria agli ioni di litio è munita di una funzione di protezione per arrestarne l’uscita. Pertanto, se l’utensile è sovraccarico, il motore potrebbe arrestarsi. Ciò non indica un malfunzionamento ma è il risultato della funzione di protezione. In tal caso, rilasciare l’interruttore dell’utensile ed eliminare le cause del sovraccarico. ATTENZIONE: 䡬 Per evitare che lama si stacchi, danni o usura eccessiva dello stantuffo, assicurarsi che la superficie della piastra base sia applicata al pezzo da lavorare durante la segatura. 䡬 Non tagliare tavole di legno di più di 10 mm di spessore o lamiera d’acciaio di più di 1 mm a bassa velocità.

5/16/07, 15:40 Italiano

1. Taglio rettilineo

Quando si praticano tagli rettilinei, praticare prima una linea di demarcazione e fare avanzare il seghetto lungo la linea. Utilizzando la guida (venduta separatamente) è possibile tagliare precisamente lungo una linea retta. (1) Allentare il bullone di base mediante la chiave esagonale attaccata alla base. (Fig. 11) (2) Spostare la base completamente in avanti (Fig. 12) e stringere nuovamente il bullone della base. (3) Attaccare la guida facendola passare attraverso il foro di attacco sulla base e stringere il bullone M5. (Fig. 13) (4) Regolare la posizione orbitale su “0”. NOTA: Per assicurare un taglio accurato quando si usa la Guida (Fig. 13), regolare sempre la posizione orbitale su “0”.

2. Taglio di linee curve

Quando si sega un piccolo arco circolare, ridurre la velocitá di avanzamento dell’utensile. Se la macchina è spinta troppo in fretta si puó provocare la rottura della lama.

3. Taglio a cerchio o ad arco di cerchio

La guida serve anche per i tagli circolari. Dopo aver attaccato la guida nello stesso modo descritto sopra, introdurre il chiodo o la vite nel materiale attraverso il foro sulla guida, quindi utilizzarlo come asse durante il taglio. (Fig. 14) NOTA: I tagli circolari devono essere eseguiti con la lama più o meno perpendicolare alla superficie inferiore della base.

4. Taglio di materiali metallici

(1) Regolare la posizione orbitale su “0” o “I”. (2) Tagliare il materiale a media velocità. (3) Usare sempre un fluido di taglio appropriato (olio da alberino, acqua saponata, ecc.). Quando il fluido di taglio non è disponibile, applicare grasso alla superficie posteriore del materiale da tagliare.

(1) Nel legno: Allineando la direzione della lama con la venatura del legno, tagliare poco a poco fino a produrre una apertura al centro del legno. (Fig. 15) (2) In altri materiali: Per praticare una apertura in materiali diversi dal legno, fare prima un foro con un trapano, o con un attrezzo similare, dal quale partire per l’esecuzione del taglio.

La base può essere orientata su entrambi i lati fino a 45° per i tagli angolari. (Fig. 16) (1) Allentare il bullone della base mediante la chiave esagonale attaccata alla base e portare completamente in avanti la base. (Fig. 11, 12) (2) Allentare la scala (da 0 gradi a 45 gradi in intervalli di 15 gradi) della parte semicircolare della base con il segno [ ] sul coperchio dell’ingranaggio. (Fig. 17) (3) Stringere nuovamente il bullone M5. (Fig. 11) (4) Regolare la posizione orbitale su “0”. NOTA: I tagli angolari non sono possibili con il raccoglitrucioli o i raccoglipolvere.

COLLEGAMENTO AL DISPOSITIVO DI PULIZIA

Collegando il dispositivo di pulizia (venduto separatamente) attraverso il raccoglipolvere e l’adattatore (venduti separatamente), è possibile raccogliere la maggior parte della polvere. (1) Togliere la chiave esagonale dalla base. (2) Spostare completamente in avanti la base. (Fig. 11, 12) (3) Attaccare il raccoglitrucioli. (4) Collegare il raccoglipolvere con l’adattatore. (Fig. 18) (5) Collegare l’adattatore con l’estremità anteriore del dispositivo di pulizia. (Fig. 18) (6) Inserire il raccoglipolvere nel foro posteriore della base finché il gancio non si inserisce nella scanalatura. (Fig. 19) (7) Premere il gancio per togliere il raccoglipolvere. NOTA: Indossare anche una maschera protettiva per la polvere, se disponibile.

SUL TAGLIO DI LASTRE DI ACCIAIO

INOSSIDABILE ATTENZIONE: Per evitare che lama si stacchi, danni o usura eccessiva dello stantuffo, assicurarsi che la superficie della piastra base sia applicata al pezzo da lavorare durante la segatura. Quando tagliate lastre di acciaio inossidabile regolate l’apparecchio come descritto sotto:

1. Regolate la velocità

Lama Spessore del materiale No. 97 1,5 – 2,5 mm Velocità Velocità media NOTA: Quanto maggiore è la velocità, tanto più è rapido il taglio, ma la durata della lama in questo caso si riduce. Quando la velocità è troppo bassa, il taglio richiede più tempo, ma la durata può essere prolungata. Regolate come desiderate.

2. Regolate la posizione orbitale su “0”

NOTA: 䡬 Quando tagliate usate fluido da taglio (fluido da taglio a base olio) per prolungare la durata della lama.

䡬 Lame accessorie Per assicurare la massima efficacia di funzionamento e di risultati, è molto importante scegliere la lama appropriata, che viene si indicata al tipo ed allo spessore del materiale da tagliare. Tre tipi di lame sono fornitl come accessori standard. Il numero della lama è riportato nei pressi della porzione di fissaggio di ogni lama. Scegliere la lama opportuna facendo riferimento alla Tabella 3.

ALLOGGIAMENTO DELLA CHIAVE ESAGONALE

È possibile alloggiare la chiave esagonale sulla base (Fig. 20) NOTA: A causa del continuo programma di recerca e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione.

MAUNTENZIONE E CNTROLLI

1. Controllo della lame

L’uso continuativo di lame danneggiate o rovinate comporta una ridotta efficacia nel taglio e puó causare sovracarico del motore. Sostituire la lama con una nuova non appena si nota una eccessiva rottura.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusìvamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si puó causare un grave incidente.

3. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Pulizia della carcassa dell’utensile

Quando il seghetto alternativo a batteria è macchiato, pulirlo con un panno morbido inumidito con acqua e sapone. Non usare solventi cloridrici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

Conservare il seghetto alternativo a batteria in un luogo dove la temperatura è inferiore a 40 °C, e lontano dalla portata dei bambini.

6. Lista dei pezzi di ricambio

A: N. voce B: N. codice C: N. uso D: Note ATTENZIONE Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza autorizzato Hitachi. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi (p.es. numero di codice e/o design) possono essere modificati senza preavviso. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871. Livello misurato di potenza sonora pesato A: 95 dB (A) Livello misurato di pressione sonora pesato A: 84 dB (A) KpA incertezza: 3 dB (A) Indossare protezioni per le orecchie. Il valore efficace pesato tipico dell’accelerazione è di 3,5 m/s2. GARANZIA Garantiamo gli Utensili Elettrici Hitachi in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato Hitachi.

5/16/07, 15:40 Italiano Tabella 3 Elenco delle lame adatte Materiale da tagliare Lama Qualitá del materiale Legno comune Legno Compensato Lamiera di ferro Lamiera di acciaio tenero Lastra di acciaio inossidabile Aluminio, rame, otton Metalli non ferrosi Plastica Pasta Fascia di alluminio Resina fenolica, resina, melaminica, ecc. Cloruro di vinile, resina acrilica, ecc. Schiuma polietilencica, schiuma stirolica Cartone, cartone ondulato Fibra di legno Ligno sintetico n. 1 n. 1 n. 11 (Lungo) (Extra lungo) n. 12,

n. 16, n. 21 n. 22 n. 41 Spessore del materiale (mm) Meno Meno 10 ∼ Meno 10 ∼ 10 ∼ di 105 di 110 55 di 20

5 ∼ Meno 5 ∼ di 10 10 ∼

Meno di 3 Meno 5 ∼ Meno di 6 di 6 Meno 5 ∼ di 5

Meno di 6 Meno di 6 n. 97 123X 2 ∼ 1,5 ∼

1,5 ∼ 2,5 Meno di 5 Altezza Altezza fino a fino a

NOTA: 䡬 Il raggio minimo di taglio delle lame n. 1 (Lungo), n. 1 (Extra lungo), n. 21, n. 22, n. 41 è di 100 mm.

1. ¶ÚÔÂÙÔÈÌ·Û›· Î·È ¤ÏÂÁ¯Ô˜ ÙÔ˘ ÂÚÈ‚¿ÏÏÔÓÙÔ˜ ÂÚÁ·Û›·˜

Modello N° di serie Data di acquisto Nome e indirizzo dell'acquirente Nome e indirizzo del rivenditore (Si prega di apporre il timbro con questi dati)
