AVVERTENZA! Leggere tutte le istruzioni La mancata osservanza di tutte le istruzioni di seguito riportata potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Il termine “elettroutensili” riportato in tutte le avvertenze di seguito elencate si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

CONSERVARE QUESTE ISTRUZIONI

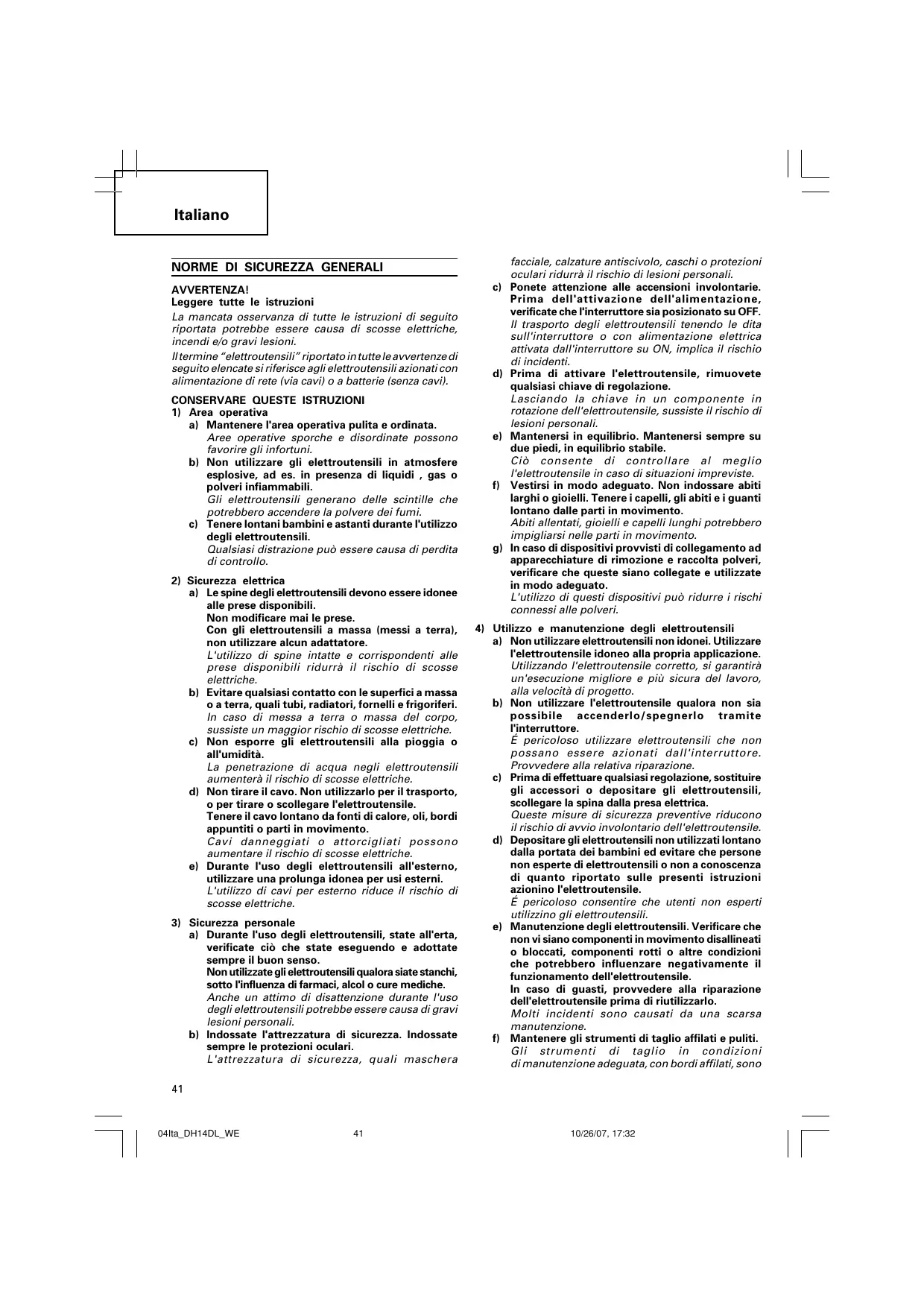

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche e disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi , gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere dei fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di sicurezza. Indossate sempre le protezioni oculari. L'attrezzatura di sicurezza, quali maschera

facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. Ponete attenzione alle accensioni involontarie. Prima dell'attivazione dell'alimentazione, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o con alimentazione elettrica attivata dall'interruttore su ON, implica il rischio di incidenti. Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo di questi dispositivi può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono

10/26/07, 17:32 Italiano meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni e secondo l'uso preposto, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L'utilizzo di elettroutensili per operazioni diverse da quanto previsto, può essere causa di situazioni pericolose.

5) Utilizzo e cura dell’utensile batteria

a) Assicurarsi che l’interruttore sia in posizione off prima di inserire il gruppo batteria. Inserire il gruppo batteria in utensili elettrici con l’interruttore accesso aumenta il rischio di incidenti. b) Ricaricare solo con il caricatore specificato dal produttore. Un caricatore adatto per un tipo di gruppo batteria può creare un rischio di incendio quando viene utilizzato con un altro gruppo batteria. c) Usare utensili elettrici con gruppi batteria specificatamente designati. L’utilizzo di qualsiasi altro gruppo batteria può creare un rischio di lesioni e incendi. d) Quando il gruppo batteria non viene utilizzato, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti, o altri piccoli oggetti metallici che possono creare una connessione da un terminale a un altro. Cortocircuitare i terminali della batteria insieme può causare ustioni o incendi. e) In condizioni abusive, del liquido può fuoriuscire dalla batteria; evitare il contatto. Se il contatto si verifica accidentalmente, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, richiedere assistenza medica. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

Caricare la batteria ad una temperatura di 0 – 40°C. Una temperatura minore puòprovocare sovraccarico, il che è pericoloso. La batteria non può essere caricata a temperature superiori a 40°C. La temperatura ideale è compresa 20 – 25°C gradi. Non usare il caricatore in continuazione. Quando un’operazione di caricatura è terminata, prima di iniziarne una seconda, lasciare che il caricatore riposi per 15 minuti. Non permettere che sostanze estranee entrino nel foro di collegamento della batteria ricaricabile. 04Ita_DH14DL_WE

Non smontare mai la batteria ricaricabile e il caricatore. Non provocare assolutamente mai dei cortocircuiti alla batteria ricaricabile. Il fenomeno provoca surriscaldamento e grande corrente elettrica. Può quindi causare bruciature o danni alla batteria. Non gettare la batteria nel fuoco. Può esplodere. Quando si usa questo apparecchio continuamente, l’apparecchio può surriscaldarsi, causando danni al motore e all’interruttore lasciare l’apparecchio fermo per circa 15 minuti. Non inserire nessun oggetto nelle fessure di ventilazione del caricatore. Inserendo oggetti metallici o infiammabili nelle fessure di ventilazione, si possono causare facilmente delle scosse elettriche, o si può danneggiare il caricatore. Usando una batteria scarica, il caricatore può venir danneggiato. Quando si fanno fori sulle pareti, pavimenti o soffitti, controllare che non ci siano cavi elettrici nascosti. Non appena la vita della batteria dopo le operazioni di ricaricatura diventa troppo breve per finipratici, si porti la batteria al negozio dove è stata acquistata. Non la si getti mai via. Indossare protezioni per le orecchie L’esposizione al rumore può causare la perdita dell’udito. Subito dopo aver adoperato l’attrezzo o durante le operazioni non toccare mai la punta. Questa diviene molto calda durante il funzionamento e poterebbe causare ustioni. Utilizzare le leve ausiliarie fornite con l’utensile. La perdita di controllo può causare lesioni alla persona. Impugnare sempre saldamente il corpo e l’impugnatura dell’utensile, per evitare che la forza di controreazione produce un lavoro impreciso e persino pericoloso. Indossare una maschera di protezione per la polvere Non inalare le polveri dannose generate durante l’operazione di trapanatura o di cesellatura. La polvere può mettere a rischio la vostra salute e quella di coloro che vi stanno attorno.

PRECAUZIONI SULLA BATTERIA AGLI IONI

DI LITIO Per estendere la durata, la batteria agli ioni di litio è munita di una funzione di protezione per arrestarne l’uscita. Nei casi 1 e 2 descritti di seguito, durante l’utilizzo del prodotto, anche se state premendo l’interruttore, il motore potrebbe arrestarsi. Ciò non indica un malfunzionamento ma è il risultato della funzione di protezione.

1. Quando la rimanente alimentazione della batteria si

esaurisce (Il voltaggio della batteria scende fino a circa 8V (DH14DL) / circa 12V (DH18DL)), il motore si arresta. In tal caso, ricaricarla immediatamente.

2. Se l’utensile è sovraccarico, il motore potrebbe

arrestarsi. In tal caso, rilasciare l’interruttore dell’utensile ed eliminare le cause del sovraccarico. Dopo ciò, sarà possibile riutilizzarlo. Inoltre, si prega di prestare attenzione al seguente avvertimento e cautela.

10/26/07, 17:32 Italiano AVVERTENZA Per prevenire qualsiasi perdita delle batterie, generazione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni.

1. Assicurarsi che la polvere e i detriti non si accumulino

sulla batteria. 䡬 Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria. 䡬 Assicurarsi che qualsiasi polvere e detriti che si depositano sull’utensile elettrico durante la lavorazione non si accumulino sulla batteria. 䡬 Non conservare una batteria inutilizzata in un luogo esposto a polvere e detriti. 䡬 Prima di ritirare una batteria, rimuovere la polvere e i detriti che si sono depositati su di essa e non conservarla insieme a parti metalliche (viti, chiodi, ecc.).

2. Non forare la batteria con un oggetto appuntito come

un chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fisici.

3. Non usare batterie apparentemente danneggiate

4. Non usare batterie con la polarità invertita.

5. Non collegare direttamente a prese elettriche o

prese per caricabatteria da auto.

6. Non usare la batteria per uno scopo diverso da

7. Se la ricarica della batteria non si completa anche

quando è passato un tempo di ricarica specificato, interrompere immediatamente la ricarica.

8. Non mettere o sottoporre la batteria a temperature

elevate o ad alta pressione come in un forno microonde, essicatore o contenitore ad alta pressione.

9. Tenere immediatamente lontano dal fuoco quando

si rilevano perdite o maleodore.

10. Non usare in un luogo dove viene generata forte

elettricità statica.

11. Se si verifica la perdita delle batterie, maleodore,

generazione di calore, scolorimento o deformazione, o se appaiono anormalità di qualsiasi natura durante l’uso, la ricarica o la conservazione, rimuoverla immediatamente dall’apparecchio o carica batteria, e interrompere l’uso. ATTENZIONE

1. Se il liquido che fuoriesce dalla batteria entra

negli occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediatamente un medico. Se non viene trattato, il liquido può causare problemi agli occhi.

2. Se il liquido fuoriesce sulla pelle o gli abiti, lavare

bene con acqua pulita come l’acqua del rubinetto immediatamente. C’è una possibilità che possa causare irritazione alla pelle.

3. Se trovate ruggine, maleodore, surriscaldamento,

scolorimento, deformazione, e/o altre irregolarità quando si utilizza la batteria per prima volta, non usarla e restituirla al fornitore o venditore. CARATTERISTICHE UTENSILE ELETTRICO Modello Velocità senza carico Save/Power Tasso di impatto a pieno carico Save/Power Cemento Capacità Perforazione Acciaino Legno DH14DL DH14DMR DH18DL 0 – 750 min–1 / 0 – 1500 min–1 0 – 3100 min–1 / 0 – 6200 min–1 16 mm 13 mm 18 mm DH18DMR BCL1430: Li-ion EB14B: Ni-Cd EBM1830: Li-ion EB1820L: Ni-Cd 14,4 V (3,0 Ah 8 cellule) 14,4 V (2,0 Ah 10 cellule) 18 V (3,0 Ah 10 cellule) 18 V (2,0 Ah 13 cellule) 2,1 kg 2,4 kg 2,3 kg 2,6 kg Batteria ricaricabile Peso 䡬 Non usare il modo “SAVE” quando si eseguono fori con il trapano da legno. Esiste il rischio che il motore bruci. CARICATORE Modello Voltaggio di carica Tempo di ricarica 2,0 Ah : Ni-Cd 3,0 Ah : Li-ion Peso UC18YG 7,2 – 18 V 50 min.

UC18YRL 7,2 – 18 V 45 min. 0,3 kg 0,6 kg Il tempo di ricarica è approssimativo. Il tempo di ricarica effettivo potrebbe variare.

EBM1830 Può essere utile preparare delle pile di riserva.

10/26/07, 17:32 Italiano

2. Utensile e adattatore

Utensili Adattatori 䢇 Trapanatura di fori calcestruzzo o piastrelle

Adattatore per albero sottile (Asta SDS Plus) Punta (Albero sottile) Rotazione e martellamento 䢇 Trapanatura di fori calcestruzzo o piastrelle

Usare su lavori rivolto verso l’alto Camera a polvere (B) Contenitore a polvere Punta 䢇 Foratura per ancoraggio Broca de taladro (vástago cónico) Adaptador cónico Coppiglia 䢇 Fori di perforazione nel calcestruzzo a diamanti dritta ( Punta per trapanare a percossa ) Morsa per martello perforatore 13 mm (Asta SDS Plus) 䢇Ancoraggio Adattatore per ancoraggio 䢇 Lavoro di rottura Solo rotazione Punta gigante (tipo rotondo) 䢇 Viti di guide , Punta cacciavite - Punta cacciavite 䢇 Trapanatura in acciaio o legno Punta trapano per acciaio Punta trapano per legno Mandrino (13 VLRB-D) Vite speciale

Adattatore per mandrino

10/26/07, 17:32 Italiano 䢇 Trapanatura di fori in calcestruzzo o piastrelle Punta (Albero sottile) Lunghezza totale Lunghezza effettiva Diametro esterno 3,4 mm 3,5 mm 90 mm 45 mm Punta trapano SDS-plus Diametro esterno 4,0 mm Lunghezza totale 100 mm 110 mm 160 mm 110 mm 160 mm 160 mm 160 mm 160 mm 160 mm 166 mm 260 mm 166 mm 166 mm 166 mm 166 mm 260 mm 5,0 mm 5,5 mm 6,5 mm 7,0 mm 8,0 mm 8,5 mm 9,0 mm 12,0 mm 12,7 mm 14,0 mm 15,0 mm 16,0 mm Lunghezza effettiva 50 mm 50 mm 100 mm 50 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 200 mm 100 mm 100 mm 100 mm 100 mm 200 mm 䢇 Foratura per ancoraggio Adaptador cónico Tipo di conicità Conicità Morse (n.1) Conicità A Conicità B 䢇 Ancoraggio Adattatore per ancoraggio Dimensioni dell’ancora W 1/4” W 5/16” W 3/8” Gli accessori disponibili a richiesta possono essere soggetti a cambiamento senza preavviso. APPLICAZIONI Funzione di rotazione e martellamento 䡬 Apertura di fori da ancoraggio 䡬 Apertura di fori nel cemento armato 䡬 Apertura di fori in tegole Con sola rotazione 䡬 Foratura di acciaio o legno (con accessori disponibili a richiesta) 䡬 Serraggio di viti da macchina, viti da legno (con accessori opzionali)

RIMOZIONE E INSTALLAZIONE DELLA

1. Smontaggio della batteria

Tenere saldamente l’impugantura e spingere i fermi della batteria (2 pezzi), in modo da smontarla (Ved. Fig. 1 e 2). ATTENZIONE: Non mettere la batteria in cortocircuito.

2. Montaggio della batteria

Inserire la batteria facendo attenzione alla corretta collocazione delle polarità. (Ved. Fig. 1 e 2) RICARICA Prima di usare il martello perforatore, caricare la batteria come di seguito indicato.

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia lampeggia in rosso. (A intervalli di un secondo.)

2. Inserire la batteria nel caricatore.

Inserire la batteria saldamente, fino a che viene in contatto con il fondo del comparto caricatore. ATTENZIONE: 䡬 Se la batteria è inserita a rovescio, non solo la carica è imposs ibile, ma possono anche essere causati problemi al caricatore, come la deformazione del terminale di ricarica.

Quando si inserisce una batteria nel caricatore, la spia si illumina stabilmente in rosso. Quando la batteria è completamente carica, la spia lampeggia in rosso. (A intervalli di un secondo.) (Vedere le Tabella 1) (1) Indicazioni della spia Le indicazioni della spia sono come indicato nella tabella 1, a seconda delle condizioni del caricatore o della batteria ricaricabile.

10/26/07, 17:33 Italiano Tabella 1 Indicazioni della spie Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Prima della carica Lampeggia (ROSSO) Durante la carica Si illumina (ROSSO) Carica completa Lampeggia (ROSSO) Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Carica inpossibile Lampeggia (ROSSO) Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) Standby di surriscaldamento Si illumina (VERDE) Si illumina stabilmente Si illumina stabilmente Malfunzionamento della batteria o del caricatore. Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raffredda). NOTA: Durante lo standby per il raffreddamento della batteria, UC18YRL raffredda la batteria surriscaldata tramite una ventola di raffreddamento. (2) Temperatura della batteria ricaricabile. Le temperature delle batterie ricaricabili sono come indicato nella tabella 2. Consentire alle batterie che si sono riscaldate, di raffreddarsi prima ricaricarle. Tabella 2 Gamma di temperature per la ricarica delle batterie Caricatore Batterie ricaricabili BCL1430, EBM1830 EB14B, EB1820L UC18YRL UC18YG 0°C – 50°C

4. Scollegare il cavo di alimentazione del caricatore

5. Tenere saldamente il caricatore e estrarre la batteria.

NOTA: Dopo l’uso, innanzittutto estrarre le batterie dal caricatore e quindi conservare correttamente le batterie. ATTENZIONE: 䡬 Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo ai raggi solari o perché immediatamente dopo l’uso della batteria, la spia pilota del caricatore può illuminarsi in verde. In questo caso, prima lasciar raffreddare la batteria e poi eseguire l’operazione di carica. 䡬 Quando la spia lampeggia velocemente in rosso (a intervalli di 0,2 secondi) controllare che non siano presenti oggetti estranei nel foro di installazione della batteria. Se non sono presenti oggetti estranei è probabile che la batteria od il caricatore non funzioni bene. Farla vedere a un Agente di manutenzione autorizzato. 䡬 Poichè il micro computer incorporato impiega circa 3 secondi per confermare che la batteria caricata con il caricatore è stata espulsa, aspettare almeno 3 secondi prima di reinserirla per continuare il caricamento. Se la batteria viene reinserita entro 3 secondi, essa può non essere caricata in modo approprioato. Scarica nel caso di batterie nuove, ecc. Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, la scarica esterna può essere abbassata quando le si usa per la prima e seconda volta. Questo è un fenomeno temporaneo e il tempo normale necessario per la carica viene ripristinato ricaricando la batteria per 2 o 3 volte. Come mantenere più lunga la durata delle batterie (1) Ricaricare le batterie prima che si scarichino completamente. Quando si sente che la potenza dell’attrezzo si indebolisce, interrompere l’uso e ricaricare la batteria. Se si continua l’uso e si finisce la corrente elettrica, la batteria può essere danneggiata e la sua durata abbreviarsi. (2) Evitare di raggiungere alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una batteria subito dopo averla usata, la sostanza chimica interna viene deteriorata e la durata della batteria abbreviata. Consentire alla batteria di raffreddarsi per un po’e quindi ricaricarla.

PRIMA DI INIZIARE LE OPERAZIONI

1. Montaggio della punta (Fig. 4, 5)

ATTENZIONE: Per evitare incidenti, assicurarsi di disattivare l’interruttore. NOTA: Quando si usano utensili come punte da trapano, ecc. assicurarsi di usare pezzi originali progettati dalla nostra azienda.

10/26/07, 17:33 Italiano (1) Pulire la parte del gambo della punta trapano. (2) Inserire la punta trapano torcendola nel portautensile fino a che scatta in posizione. (Fig. 4) L’impugnatura non deve essere regolata durante l’installazione della punta. (3) Controllare che la punta trapano sia salda tirandola. (4) Per staccare la punta del trapano, tirare completamente il mandrino in direzione della freccia e tirare in fuori la punta del trapano.

2. Assicurarsi che la batteria sia montata in modo

3. Quando si installa un contenitore a polvere o una

camera a polvere (B) (Accessori disponibili a richiesta) (Fig. 6, Fig. 7) Quando si usa un martello perforatore per lavori di perforazione verso l’alto mentre si rimuove l’adattatore per camera a polvere (B), attaccare un contenitore a polvere o una camera a polvere (B) per raccogliere la polvere o particelle per un facile funzionamento. 䡬 Installazione del contenitore a polvere Usare il contenitore a polvere attaccandolo alla punta del martello perforatore come mostrato nell’illustrazione Fig. 6. Quando si usa una punta con ampio diametro, allargare il foro centrale del contenitore a polvere con questo martello perforatore. 䡬 Installazione della camera a polvere (B) Quando si usa la camera a polvere (B), inserire la camera a polvere (B) dalla cima della punta allineandola alla scanalatura sull’impugnatura. (Fig. 7) ATTENZIONE: 䡬 Il contenitore a polvere e la camera a polvere (B) sono solo per l’uso in lavori di perforazione su calcestruzzo. Non usateli per perforazioni di legni o metalli. 䡬 Inserire completamente la camera a polvere (B) alla parte della morsa dell’unità principale. 䡬 Quando si accende il martello perforatore mentre il camera a polvere (B) è staccato dalla superficie in calcestruzzo, il camera a polvere (B) ruoterà insieme alla punta del martello. Assicurarsi di accendere l’interruttore dopo aver fatto aderire il contenitore a polvere alla superficie in calcestruzzo. Quando si usa un camera a polvere (B) attaccando una punta la cui lunghezza totale è più di 190 mm, il camera a polvere (B) non può toccare la superficie in calcestruzzo e quindi ruoterà. Perciò usare punte la cui lunghezza totale sia di 166 mm, 160 mm e 110 mm. 䡬 Quando si trapanano fori, buttare via i trucioli ogni due o tre fori. 䡬 Sostituire la punta dopo aver rimosso il camera a polvere (B).

4. Scelta della punta

Se non si usa une punta appropriata per il diametro della vite, si arrischia di danneggiare la testa della vite stessa o la punta.

5. Accertare la direzione della rotazione della punta

(Fig. 8) La punta gira in senso orario (come visto dal retro) se si preme la parte di destra R del selettore. Per far girare la punta in senso antiorario premere la parte sinistra L del selettore. (Vedere Fig. 8.) (I contrassegni L e R sono marcati sul corpo dell’attrezzo.) ATTENZIONE: Il pulsante di spinta non può essere attivato mentre l’utensile elettrico sta ruotando. Per attivare il pulsante di spinta, arrestare l’utensile elettrico, quindi impostare il pulsante di spinta.

6. Trapanaggio continuo

Il numero di fori che si può trapanare nel cemento dopo una ricarica è mostrato nello tabella 3. Tabella 3 Numero di foratura Diametrocontinua possibile. (fori) della punta Profondità (mm) (mm) DH14DL DH18DL DH14DMR DH18DMR *3,5

• Usare un adattatore per una punta di piccolo diametro. Questi dati sono per valori di riferimento. Il numero di fori che può essere praticato varia a seconda di quanto è affilata la punta usata o delle condizioni del cemento trapanato. ATTENZIONE: Quando si usa questo apparecchio continuamente, l’apparecchio può surriscaldarsi, causando danni al motore e all’interruttore. L’apparecchio fermo per circa 15 minuti. OPERAZIONE ATTENZIONE: 䡬 Quando si usa il gancio munito di lampada, fare attenzione a che l’apparecchio principale non cada. Se l’utensile dovesse cadere, si potrebbero verificare incidenti. 䡬 Non attaccare all’unità principale utensili punta diversi da una punta Philips quando si trasporta l’unità principale con il gancio munito di lampada tenendolo attaccato alla cintura. Si può rimanere feriti se si trasporta l’apparecchiatura attaccata alla cintura con componenti dalla punta aguzza, come una punta trapano.

1. Uso del gancio munito di lampada

Il gancio munito di lampada può essere instalalto sul lato destro o sinistro e l'angolo può essere regolato in 5 fasi da 0° a 80°. (1) Uso del gancio (a) Estrarre il gancio verso di sé in direzione della freccia (A) e girarlo in direzione della freccia (B). (Fig. 9) (b) L’angolazione può essere regolata in 5 scatti (0°, 20°, 40°, 60°, 80°). Regolare l’angolazione del gancio sulla posizione desiderata per l’uso. (2) Cambiamento della posizione del gancio

10/26/07, 17:33 Italiano ATTENZIONE: Un’installazione incompleta del gancio può causare ferite durante l’uso. (a) Trattenere saldamente l’unità principale e rimuovere la vite con un cacciavite a lama piatta o una moneta. (Fig. 10) (b) Rimuovere il gancio e la molla. (Fig. 11) (c) Installare il gancio e la molla sull’altro lato e fissare saldamente con la vite. (Fig. 12) NOTA: Fare attenzione all’orientamento della molla. Installare la molla con il diametro più grande lontano da sè. (Fig. 12) (3) Uso come luce ausiliaria (a) Premere l’interruttore per spegnere la luce. Se si dimentica, la luce si spegne automaticamente dopo 15 minuti. (b) La direzione della luce può essere regolata nella gamma di posizioni gancio 1-5. (Fig. 13) 䡬 Tempo di illuminazione Pile AAAA al manganese: circa 15 ore. Pile AAAA alcaline: circa 30 ore. ATTENZIONE: Non guardare direttamente la luce. Tale azione può causare danni alla vista. (4) Sostituzione delle pile (a) Allentare la vite del gancio con un cacciavite con testa a croce (n.1). (Fig. 14) Rimuovere il coperchio del gancio spingendo in direzione della freccia. (Fig. 15) (b) Rimuovere le pile vecchie e inserire le pile nuove. Allineare con le indicazioni sul gancio e posizionare correttamente i terminali più (+) e meno (–). (Fig. 16) (c) Allineare la tacca sul corpo principale del gancio con la sporgenza sul coperchio del gancio, premere il coperchio del gancio in direzione opposta a quella della freccia mostrata nella Fig. 15 e quindi serrare la vite. Usare pile AAAA reperibili in commercio (1,5 V). NOTA: Non serrare eccessivamente la vite. Tale azione può danneggiare la filettatura della vite. ATTENZIONE: 䡬 Se non si osservano le seguenti precauzioni, si possono avere perdite di fluido delle pile, formazione di ruggine o problemi di funzionamento. Posizionare correttamente i terminali più (+) e meno (–) delle pile. Sostituire entrambe le pile contemporaneamente. Non mischiare pile vecchie e nuove. Rimuovere immediatamente le pile del gancio quando sono scariche. 䡬 Non gettare via le pile insieme all’immondizia normale e non gettare le pile nel fuoco. 䡬 Conservare le pile fuori della portata dei bambini. 䡬 Usare le pile correttamente secondo le specifiche e le indicazioni delle pile stesse.

2. Funzionaménto dell’interruttore

䡬 Premendo il grilletto interruttore, l'utensile si mette in movimento. Lasciando andare il grilletto interruttore, il motore si ferma. 䡬 La velocità di rotazione del martello perforatore a batteria può essere controllata variando la pressione sull’interruttore a grilletto. La velocità è bassa quando il grilletto interruttore viene premuto leggermente, e aumenta a mano a mano che il grilletto interruttore viene premuto maggiormente. 䡬 Quando si rilascia il grilletto interruttore, viene applicato il freno per un arresto immediato.

3. Rotazione + Percussione

Ruotare completamente la leva del cambio nella ” per impostare direzione del simbolo “ “rotazione + percussione”. (1) Montare la punta. (2) Premere l’interruttore a grilletto dopo aver applicato la punta sul luogo da forare. (Fig. 17) (3) Non è assolutamente necessario esercitare una grande forza sul trapano. Spingere invece il trapano solo leggermente, in modo che si veda la polvere uscire dal foro. ATTENZIONE: Se la punta, durante la penetrazione nel materiale, dovesse incontrare del ferro, essa portrebbe avere la tendenza a fermarsi (non più girare), il che causerebbe a sua volta la tendenza del trapano a girare in senso opposto. Per tale ragione è consigliabile afferrare sempre saldamente sia l’impugnatura principale che laterale, come mostrato in Fig. 18.

Ruotare completamente la leva del cambio in direzione del simbolo “ ” per impostare “solo rotazione”.(Fig. 17) Per eseguire dei fori nel legno o nel metallo facendo uso del mandrino e dell’adattatore per mandrino, procedere nel modo seguente. Montaggio del mandrino e dell’adattatore per mandrino: (Fig. 19) (1) Applicazione del mandrino all’adattatore. (2) La parte dell’asta SDS plus è uguale alla punta del trapano. Perciò per applicarla fare riferimento alla sizione “Montaggio della punta”. ATTENZIONE: 䡬 Applicando una forza più elevata di quanto non sia necessario non si accelera per niente l’esecuzione del lavoro. Si arrischia invece di deteriorare la punta e di ridurre la durabilità del trapano. 䡬 Estraendo la punta dal foro è possibile che si producano degli strappi. Toglierla quindi lentamente, con un movimento di andirivie-ni. 䡬 Non usare il trapano nella funzione di rotazione + percussione quando è montato il mandrino e l’adattatore per mandrino. Così facendo si ridur rebbe sicuramente la durabilità delle diverse parti dell’attrezzo.

5. Avvitamento di viti del legno (Fig. 20)

(1) Scelta dalla punta Se possibile, usare una vite con testa a croce. Usando una vite con testa a meno, la punta potrebbe scivolar fuori facilmente. (2) Avvitamento di viti del legno Prima di avvitare viti del legno, eseguire un foro guida nel materiale da avvitare. Disporre la punta sulla scanalatura della testa della vite e avvitare con cura.

10/26/07, 17:33 Italiano ATTENZIONE: Preparare il foro guida con cura, tenendo in considerazione la durezza del legno. Se il foro dovesse essere troppo piccolo o profondo, sarebbe necessario applicare una forza di avvitamento tale, che il passo della vite del legno potrebbe venir rovinato.

6. Uso della bacchetta di arresto (Fig. 21)

(1) Allentare il bullone manopola sul manico laterale e inserire il fermo nella scanalatura a U sul manico laterale. (2) Regolare la posizione della bacchetta d’arresto a seconda della profondità del foro e fissare bene il bullone manopola.

7. Uso della punta a gambo conico insieme con

l’adattator eper gambo conico (1) Montare l’adattatore per gambo conico sul trapano (Fig. 22) (2) Montare la punta a gambo conico sull’adattatore per punta a gambo conico (Fig. 22) (3) Accendere l’attrezzo ed eseguire il foro secondo la profondità prestabilita. (4) Per smontare la punta a gambo conico inserire la coppiglia nella fessura dell’adattatore per gambo conico e battere sulla punta (della coppiglia) c o n un martello, con l’attrezzo e la punta appoggiati su dei supporti. (Fig. 23)

8. Commutazione tra i modi “SAVE” e “POWER”

La forza di percussione del martello può essere aumentata o diminuita secondo l’uso a cui è destinata, usando la manopola del cambio come nella Fig. 24. Regolare la forza a seconda dell’uso desiderato. (1) Modo “SAVE”... forza di percussione minore Questo serve a evitare che punte trapano fini da meno di 4,3 mm di diametro siano curvate o rotte. (2) Modo “POWER”... forza di percussione maggiore 䡬 Questo può essere usato per eseguire fori in modo rapido ed efficiente quando si usano punte trapano di diametro superiore a 4 mm. 䡬 Questo può essere usato per trapanare fori in legno o metallo. ATTENZIONE: Non trapanare fori nel legno con il modo “SAVE”. Esiste il rischio che il motore bruci perché si blocca facilmente a causa della potenza ridotta. LUBRIFICAZIONE Per assicurare il buon funzionamento di questo trapano, esso deve essere lubrificato con del grasso a bassa viscosità. Se del grasso dovesse perdersi a causa di viti allentate, rivolgersi ad un centro di assistenza autorizzato. Continuando ad usare il trapano con lubrificazione carente si causa una sicura limitazione della vita dell’attrezzo. ATTENZIONE: Usare solo il grasso (FG-6A) sopracitato. Usando del grasso diverso le prestazioni dell’attrezzo potrebbero soffrirne. Se il grasso deve essere sostituito, rivolgersi ad un centro di assistenza.

MANUTENZIONE ED ISPEZIONE

1. Ispezione dell’utensile

Poiché condizioni imperfette causane un abbassamento dell’efficienza e possibile malfunzionamento dell’attrezzo, affilare o sostituire l’utensile quando si notano segni di abrasione.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fissate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone (Fig. 25)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poiché una spazzola di carbone troppo usurata può creare fastidi al motore, sostituire le spazzole di carbone con altre nuove quando diventano logore o vicine al “limite usura”. Inoltre tenere sempre pulite le spazzole e assicurarsi che scorrano liberamente nei portaspazzola. NOTA: Quando si sostituisce la spazzola di carbone con un’altra nuova, assicurarsi di usare la spazzola di carbone Hitachi a numero di codice 328481.

5. Sostituzione di una spazzola di carbone

Estrarre la spazzola di carbone rimuovendo prima il coperchio spazzola e quindi agganciando la sporgenza della spazzola di carbone con un cacciavite a lama piatta, ecc. come mostrato nella Fig. 27. Quando si installa la spazzola di carbone, orientarla in modo che il chiodo della spazzola di carbone corrisponda alla parte di contatto al di fuori del tubo spazzola. Quindi spingerla in dentro con un dito come mostrato nella Fig. 28. Infine installare il coperchio spazzola. ATTENZIONE: Essere assolutamente sicuri di aver inserito il chiodo della spazzola di carbone nella parte di contatto al di fuori del tubo spazzola. (Si può inserire uno qualsiasi dei due chiodi forniti.) Fare attenzione perché qualsiasi errore in questa operazione può risultare in deformazioni del chiodo della spazzola di carbone e può creare problemi al motore anticipatamente.

6. Pulizia della carcassa dell’utensile

Se il martello perforatore è sporco, pulirlo con uno staccio soffice, inumidito di acqua e sapone. Non usare solventi cloridici, benzina o diluenti per benzina, in quanto potrebbero deformare la plastica.

Conservare il martello perforatore ad una temperatura inferiore ai 40°C e non a portata di mano di bambini.

8. Lista dei pezzi di ricambio

ATTENZIONE Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato.

10/26/07, 17:33 Italiano Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi possono essere modificati senza preavviso. AVVERTENZA 䡬 Il valore di emissione vibrazioni durante l’uso effettivo dell’utensile può essere diverso dal valore dichiarato in base alle modalità di utilizzo dell’utensile stesso. 䡬 Per individuare le misure di sicurezza per la protezione dell’operatore basate su stima dell’esposizione nelle effettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l’utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio). GARANZIA Garantiamo gli Utensili Elettrici Hitachi in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato Hitachi. NOTA: A causa del continuo programma di ricerche e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicaizione. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 96 dB (A) Livello misurato di pressione sonora pesato A: 85 dB (A) KpA incertezza: 3 dB (A) Indossare protezioni per le orecchie. Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745. Perforazione nel cemento: Valore di emissione vibrazioni ah, HD = 8,6 m/s2 Incertezza K = 1,5 m/s2

Livello misurato di potenza sonora pesato A: 98 dB (A) Livello misurato di pressione sonora pesato A: 87 dB (A) KpA incertezza: 3 dB (A) Indossare protezioni per le orecchie. Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745. Perforazione nel cemento: Valore di emissione vibrazioni ah, HD = 9,8 m/s2 Incertezza K = 1,5 m/s2

Modello N° di serie Data di acquisto Nome e indirizzo dell'acquirente Nome e indirizzo del rivenditore (Si prega di apporre il timbro con questi dati)
