MANUAL DE UTILIZADOR DH 14DMR HITACHI

DECLARAÇÃO DE CONFORMIDADE CE

Esta declaração se aplica aos produtos designados CE.

DECLARAÇÃO DE CONFORMIDADE CE

Esta declaração se aplica aos produtos designados CE.

10/26/07, 17:35 Português

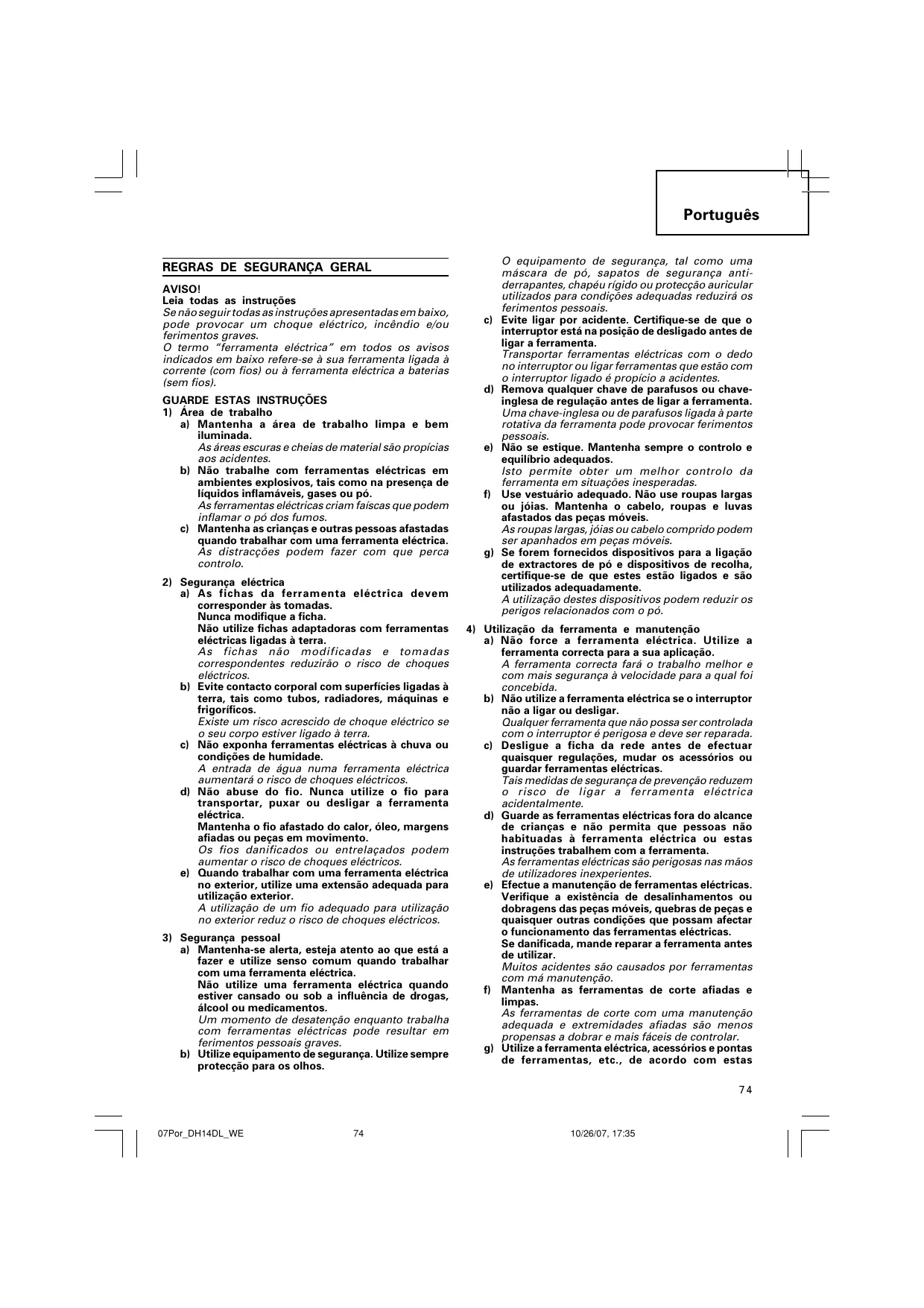

REGRAS DE SEGURANÇA GERAL

AVISO! Leia todas as instruções Se não seguir todas as instruções apresentadas em baixo, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves. O termo “ferramenta eléctrica” em todos os avisos indicados em baixo refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

GUARDE ESTAS INSTRUÇÕES

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras e cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas eléctricas em ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó. As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta eléctrica. As distracções podem fazer com que perca controlo.

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder às tomadas. Nunca modifique a ficha. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigoríficos. Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra. c) Não exponha ferramentas eléctricas à chuva ou condições de humidade. A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos. d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento. Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos. e) Quando trabalhar com uma ferramenta eléctrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de segurança. Utilize sempre protecção para os olhos.

O equipamento de segurança, tal como uma máscara de pó, sapatos de segurança antiderrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. Evite ligar por acidente. Certifique-se de que o interruptor está na posição de desligado antes de ligar a ferramenta. Transportar ferramentas eléctricas com o dedo no interruptor ou ligar ferramentas que estão com o interruptor ligado é propício a acidentes. Remova qualquer chave de parafusos ou chaveinglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. Use vestuário adequado. Não use roupas largas ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis. As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis. Se forem fornecidos dispositivos para a ligação de extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente. A utilização destes dispositivos podem reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta eléctrica. Utilize a ferramenta correcta para a sua aplicação. A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da rede antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Guarde as ferramentas eléctricas fora do alcance de crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Efectue a manutenção de ferramentas eléctricas. Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas. Se danificada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção. f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta eléctrica, acessórios e pontas de ferramentas, etc., de acordo com estas

10/26/07, 17:35 Português instruções e da forma pretendida para o determinado tipo de ferramenta eléctrica, tomando em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

5) Utilização e manutenção da ferramenta com bateria

a) Certifique-se de que o interruptor está na posição de desligado antes de introduzir a bateria. Inserir a bateria em ferramentas eléctricas que possuem o interruptor ligado constitui um convite aos acidentes. b) Apenas é recarregável com o carregador especificado pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria. c) Utilize ferramentas eléctricas apenas com as baterias especialmente concebidas. A utilização de quaisquer outras baterias poderá criar um risco de ferimentos e incêndios. d) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam fazer uma ligação de um terminal para o outro. Fazer curto-circuito dos terminais da bateria poderá causar queimaduras ou um incêndio. e) Em condições abusivas, poderá ser ejectado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejectado da bateria poderá provocar irritações ou queimaduras.

a) Faça a manutenção da sua ferramenta eléctrica por um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta eléctrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes.

Recarregue sempre a bateria numa temperatura entre 0° e 40°C. Uma temperatura de menos de 0°C provocará uma recarga excessiva, o que é perigoso. A bateria não pode ser recarregada numa temperatura mais alta que 40° C. A temperatura mais apropriada para a recarga é entre 20° e 25°C. Não use o recarregador continuamente. Quando se termina uma recarga, deixe o recarregador descansar por cerca de 15 minutos antes da próxima recarga de bateria. Não deixe que materiais estranhos entrem no orifício de conexão da bateria recarregável. Não desmonte nunca a bateria recarregável nem o recarregador.

Nunca provoque curto-circuito na bateria recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento., podendo resultar em queima ou danos à bateria. Não jogue a bateria no fogo. Queimando-se, ela pode explodir. Ao usar este aparelho continuamente, ele pode se sobreaquecer, danificando o motor e o interruptor. Deixe o aparelho descansar durante aproximadamente 15 minutos. Não insira nenhum objeto nas frestas de ventilação do recarregador. Inserir objetos metálicos ou inflamáveis nesses locais provocará riscos de choques elétricos ou danos ao recarregador. O uso de uma bateria exaurida danifica o recarregador. Ao furar uma parede, chão ou teto, verifique se há cabos elétricos, etc. embutidos nesses locais. Leve a bateria à loja onde você a comprou assim que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha. Use dispositivos de protecção auditiva A exposição ao ruído pode provocar a perda de audição. Não toque na broca durante ou imediatamente depois da operação. Ela fica muito quente durante a operação e pode causar graves queimaduras. Utilize as empunhadeiras auxiliares fornecidas com a ferramenta. A perda de controlo pode provocar lesões.. Sempre segure com firmeza o cabo do corpo e a empunhadura lateral da ferramenta elétrica. De outra forma, a força contrária produzida pode resultar numa operação incorreta e mesmo perigosa. Use uma máscara de poeira Não inale as poeiras nocivas produzidas nos trabalhos de perfuração e burilagem. As poeiras podem pôr em perigo a sua saúde e a dos que o rodeiam. PRECAUÇÕES PARA A BATERIA DE IÕES DE LÍTIO Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de protecção para impedir a transmissão de corrente. Nos casos 1 e 2 descritos em baixo, quando utilizar este produto, mesmo que esteja a premir o botão, o motor poderá parar. Isto não constitui uma avaria, sendo o resultado da função de protecção. Quando a carga restante da bateria se esgotar (a tensão da bateria desce para cerca de 8V (DH14DL) / cerca de 12V (DH18DL)), o motor pára. Nesse caso, carregue-a imediatamente. Se a ferramenta estiver sobrecarregada, o motor poderá parar. Nesse caso, solte o botão da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la. Além disso, tenha em consideração os seguintes avisos e precauções. AVISO Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifique-se de que toma as seguintes precauções. Certifique-se de que limalhas e pó não se acumulam na bateria. Durante o trabalho, certifique-se de que limalhas e pó não caem na bateria.

10/26/07, 17:35 Português

Certifique-se de que qualquer limalha e pó que caia na ferramenta durante os trabalhos não se acumulam na bateria. Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó. Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.). Não perfure a bateria com objectos afiados como pregos, não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos. Não utilize uma bateria que pareça estar danificada ou deformada. Não utilize a bateria com a polaridade invertida. Não a ligue directamente a quaisquer tomadas eléctricas ou tomadas de isqueiro de automóvel. Não utilize a bateria para fins que não os especificados. Se a bateria não carregar completamente mesmo após ter passado o tempo de recarga especificado, pare imediatamente de a recarregar. Não coloque nem submeta a bateria a temperaturas elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão. Afaste-a imediatamente do fogo quando fugas ou maus odores forem detectados.

Não utilizar em locais onde seja produzida uma forte electricidade estática.

11. Se a bateria apresentar fugas, maus odores,

produção de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarga ou armazenamento, removaa imediatamente do equipamento ou do carregador de baterias e pare de a utilizar. CUIDADO Se o líquido vertido pela bateria entrar nos seus olhos, não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico. Se não for tratado, o líquido pode provocar problemas nos olhos. Se o líquido verter para a sua pele ou roupa, laveas imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea. Se se deparar com ferrugem, maus odores, sobreaquecimento, descoloração, deformações e/ ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor. ESPECIFICAÇÕES

10/26/07, 17:35 Português

10/26/07, 17:35 Português

2. Ferramenta e adaptador

Ferramenta Adaptadores 䢇 Perfurar em cimento ou azulejos Adaptador para haste delgada (cabo SDS-plus) Broca (haste delgada) Rotação e martelagem 䢇 Perfurar em cimento ou azulejos Utilize em trabalhos virados para cima Receptáculo de poeira Coletor de poeira (B) Broca 䢇 Perfuração de furos para ancoragem de tubos

Adaptador de cabo cônico Broca (cabo cônico) Cavilha 䢇 Perfuração de orifícios em concreto Mandril de 13 mm de martelo perfurador (cabo SDS-plus) de haste reto para ( Cabo perfuração de impacto 䢇 Montagem de âncora Adaptador de montagem de âncora 䢇 Operação de trituração Somente rotação Ponta principal (Tipo redondo) 䢇 Aparafusar , Ponta de aparafusar Mandril (13 VLRB-D) - Ponta de aparafusar 䢇 Perfurar em aço ou Madeira

Parafuso especial Broca para aço

10/26/07, 17:35 Português 䢇 Perfurar em cimento ou azulejos Broca (haste delgada) Dia. exterior Comprimento total Comprimento efetivo 3,4 mm 90 mm 45 mm 3,5 mm Broca SDS-plus Dia. exterior Comprimento total Comprimento efetivo 4,0 mm 110 mm 50 mm 110 mm 50 mm 5,0 mm 160 mm 100 mm 5,5 mm 110 mm 50 mm 6,5 mm 160 mm 100 mm 7,0 mm 160 mm 100 mm 8,0 mm 160 mm 100 mm 8,5 mm 160 mm 100 mm 9,0 mm 160 mm 100 mm 166 mm 100 mm 12,0 mm 260 mm 200 mm 12,7 mm 166 mm 100 mm 14,0 mm 166 mm 100 mm 15,0 mm 166 mm 100 mm 166 mm 100 mm 16,0 mm 260 mm 200 mm 䢇 Perfuração de furos para ancoragem de tubos Adaptador de cabo cônico Modo cônico Mordente cônico (Nº 1) Cone A Cone B 䢇 Montagem de âncora Adaptador de montagem de âncora Tamanho da âncora W 1/4” W 5/16” W 3/8” Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES Função de rotação e martelagem 䡬 Para fazer furos de âncora 䡬 Para fazer furos no concreto 䡬 Para fazer furos em azulejos Função de rotação apenas 䡬 Para fazer furos em aço ou madeira (com acessórios opcionais) 䡬 Aperto de parafusos de fixação e parafusos para madeira (com acessórios opcionais)

RETIRADA/INSTALAÇÃO DA BATERIA

1. Retirada da bateria

Segure bem na pega e empurre as patilhas da bateria (2 patilhas) para remover a bateria (consulte as Figs. 1 e 2). CUIDADO: Nunca provoque curto-circuito na bateria.

2. Instalação da bateria

Insira a bateria, observando sua polaridade. (veja Fig. 2) RECARGA Para usar a ferramenta elétrica, recarregue a bateria da seguinte maneira.

1. Conecte o cabo do recarregador na tomada.

Quando ele estiver conectado, a lâmpada-piloto do recarregador pisca em vermelho. (Em intervalos de 1 segundo.

2. Insira a bateria no recarregador.

Introduza firmemente a bateria, até que entre em contacto com o fundo do compartimento das baterias. CUIDADO: 䡬 Se a bateria for inserida na direção inversa, não somente será impossível recarregá-la como também pode causar problemas no carregador como, por exemplo, deformação no terminal de recarga.

A recarga se inicia ao inserir a bateria no recarregador e a lâmpada piloto se acenderá continuamente em vermelho. Quando a bateria ficar completamente recarregada, a lâmpada piloto vai piscar em vermelho. (Em intervalos de 1 segundo.) (Veja Quadro 1) (1) Indicação da lâmpada piloto As indicações da lâmpada piloto serão como as mostradas na Quadro 1, de acordo com a condição do recarregador ou da bateria recarregável.

10/26/07, 17:35 Português Quadro 1 Indicações das lâmpadas Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Antes da recarga Pisca (VERMELHO) Durante a recarga Acende (VERMELHO) Fica continuamente acesa Recarga completa Pisca (VERMELHO) Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo) Recarga impossível Pisca (VERMELHO) Standby em caso de sobreaquecimento Acende (VERDE) Acende-se por 0,1 segundo. Não se acende por 0,1 segundo. (desliga-se por 0,1 segundo) Defeito na bateria ou no carregador. Bateria sobreaquecida. Não é possível carregar (a carga inicia quando a bateria arrefecer). Fica continuamente acesa NOTA: Quando se encontra em standby para arrefecimento da bateria, o UC18YRL arrefece a bateria sobreaquecida através da ventoinha. (2) Em relação às temperaturas da bateria recarregável. A temperatura para as baterias recarregáveis é mostrada na Quadro 2 e as baterias que esquentaram devem ser esfriadas por algum tempo antes de serem recarregadas. Quadro 2 Limites para recarga de baterias Recarregador Baterias recarregáveis BCL1430, EBM1830 EB14B, EB1820L UC18YRL UC18YG 0°C – 50°C

para fora. NOTA: Depois da operação, puxe para fora primeiro as baterias do recarregador e depois guarde as baterias de forma correta. CUIDADO: 䡬 Se a bateria for carregada enquanto estiver quente por ter permanecido por um longo tempo em local sujeito à luz direta do sol, ou porque acabou de ser usada, a lâmpada-piloto do carregador se acende no verde. Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga. 䡬 Quando a lâmpada piloto piscar em vermelho rapidamente (em intervalos de 0,2 segundo), verifique se existe algum objeto estranho no orifício de instalação do recarregador da bateria. Caso exista, retire-o de lá imediatamente. Se não houver nenhum objeto estranho, é provável que a bateria ou o recarregador estejam com defeito. Leve ambos até o serviço autorizado. 䡬 Uma vez que o microprocessador incluído demora cerca de 3 segundos para confirmar que a bateria que está a ser carregada com o carregador, aguarde no mínimo 3 segundos antes de a voltar a introduzir para continuar a carregar. Caso seja reinserida dentro de 3 segundos, ela pode não estar sendo recarregada de maneira correta. Quanto à descarga elétrica no caso de novas baterias, etc. Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vez. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes. Como prolongar a vida útil das baterias (1) Recarregue as baterias antes que elas se descarreguem completamente. Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor. (2) Evite fazer a recarga em altas temperaturas. Um bateria recarregável se aquece imediatamente depois do uso. Se ela for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que ela tiver esfriado por algum tempo.

1. Montagem da broca (Fig. 4, 5)

CUIDADO: Para evitar acidentes, certifique-se de desligar o interruptor. NOTA: Ao utilizar ferramentas como brocas, etc., certifiquese de usar peças genuínas indicadas por nossa companhia.

10/26/07, 17:35 Português (1) Limpe a parte da haste da broca. (2) Insira a broca torcendo-a no suporte da ferramenta até que ela se trave sozinha. (Fig. 4) A pega não necessita de ser ajustada durante a instalação de pontas. (3) Verifique o travamento puxando a broca para fora. (4) Para retirar a broca, puxe completamente a garra na direção da seta e puxe a broca para fora.

2. Verifique se a bateria está montada corretamente.

3. Instalação do receptáculo de poeira ou do coletor

de poeira (B) (Acessórios opcionais) (Fig. 6, Fig. 7) Para uma operação mais fácil, ao utilizar um martelo perfurador para fazer furos para cima, prenda um receptáculo de poeira ou um coletor de poeira (B) para recolher a poeira ou partículas que se soltam durante a operação. 䡬 Instalação do receptáculo de poeira Use o receptáculo de poeira prendendo-o à broca, como mostra a Fig. 6. Ao utilizar uma broca que possua um diâmetro grande, aumente o furo do centro do receptáculo de poeira com este martelo perfurador. 䡬 Instalação do coletor de poeira (B) Ao utilizar o coletor de poeira (B), insira-o a partir da ponta da broca alinhando-o com a ranhura da garra. (Fig. 7) CUIDADO: 䡬 O receptáculo de poeira e o coletor de poeira (B) são para uso exclusivo de trabalho de perfuração no concreto. Não os utilize para trabalhos de perfuração em madeira ou em metal. 䡬 Insira o coletor de poeira (B) completamente no mandril do aparelho principal. 䡬 Ao ligar o martelo perfurador enquando o coletor de poeira (B) estiver separado de uma superfície de concreto, esse coletor de poeira (B) vai girar junto com a broca. Certifique-se de ligar o interruptor depois de pressionar o receptáculo de poeira na superfície de concreto. Ao utilizar o coletor de poeira (B) preso a uma broca que possui mais de 190 mm de comprimento total, o coletor de poeira (B) não pode tocar a superfície de concreto e vai girar. Portanto, utilize o coletor de poeira (B) prendendoo às brocas de comprimento total de 166 mm, 160 mm e 110 mm. 䡬 Ao fazer perfurações, jogue as partículas depois de cada dois ou três furos. 䡬 Substitua a broca depois de retirar o coletor de poeira (B).

4. Seleção do palhetão

As cabeças de parafusos ou os palhetões podem se danificar se uma broca não apropriada para o diâmetro do parafuso for utilizada para o trabalho de apertar os parafusos.

5. Verifique a direção da rotação da broca (Fig. 8)

A chave gira no sentido horário (vista do lado de trás) quando se aperta o lado-R (direito) do interruptor. O lado-L (esquerdo) do interruptor é apertado para fazer a chave girar no sentido antihorário. (Veja Fig.

8) (No aparelho aparecem as marcas L e R .)

CUIDADO: O botão não pode ser ligado enquanto a ferramenta eléctrica estiver a funcionar. Para ligar o botão, pare a ferramenta eléctrica e, de seguida, defina o botão.

6. Perfurações contínuas

O número de furos que podem ser feitos no concreto depois de uma recarga está na Quadro 3.

• Utilize um adaptador para brocas de pequeno diâmetro. Estes dados são valores de referência. O número de furos que podem ser feitos varia de acordo com a agudeza da broca utilizada ou com as condições do concreto que está sendo perfurado. CUIDADO: Ao usar o aparelho continuamente, ele pode se sobreaquecer, levando a danos no motor e no interruptor. Deixe o aparelho descansar por aproximandamente 15 minutos.

CUIDADO: 䡬 Ao utilizar o gancho equipado com luz, fique atento para que o equipamento principal não caia no chão. Se a ferramenta cair, existe risco de acidente. 䡬 Ao carregar a ferrramenta principal com o gancho equipado com luz suspenso no cinturão, não prenda nela a ponta da ferramenta, excetono caso da ponta phillips. Se carregar o equipamento preso ao cinto com componentes agudos como uma broca, por exemplo, pode ocorrer um ferimento.

1. Uso do gancho equipado com luz

O gancho equipado com luz pode ser instalado do lado direito ou do lado esquerdo e o ângulo pode ser ajustado em 5 passos entre 0° e 80°. (1) Operação do gancho (a) Puxe o gancho para fora em sua direção, seguindo a seta (A) e gire na direção da seta (B). (Fig. 9) (b) O ângulo pode ser ajustado em 5 passos (0°, 20 °, 40°, 60°, 80°). Ajuste o ângulo do gancho na posição desejada para o uso. (2) Mudança na posição do gancho CUIDADO: A instalação incompleta do gancho pode resultar em ferimentos corporais. (a) Segure bem o aparelho principal e retire o parafuso usando a chave de fenda ou uma moeda. (Fig. 10) (b) Retire o gancho e a mola. (Fig. 11) (c) Instale o gancho e a mola no outro lado e prenda firmemente com o parafuso. (Fig. 12) 10/26/07, 17:35 Português NOTA: Preste atenção ao sentido da mola. Coloque o lado com o diâmetro maior longe de você. (Fig. 12) (3) Uso de luz auxiliar (a) Pressione o comutador para desligar a luz. Caso esqueça de fazer isso, a luz vai se desligar automaticamente depois de 15 minutos. (b) A direção da luz pode ser ajustada no espaço das posições 1 - 5 do gancho (Fig. 13) 䡬 Tempo de iluminação Pilhas AAAA de manganês: aprox. 15 horas. Pilhas AAAA alcalinas: aprox. 30 horas. CUIDADO: Não olhe diretamente para a luz. Isso pode resultar em lesões na vista. (4) Substituição das pilhas (a) Desaperte o parafuso do gancho com uma chave Phillips (Nº 1). (Fig. 14) Retire a tampa do gancho empurrando-a na direção da seta. (Fig. 15) (b) Retire as pilhas velhas e coloque as novas em seu lugar. Alinhe com as indicações do gancho e posicione corretamente os terminais mais (+) e menos (–). (Fig. 16) (c) Alinhe os entalhes no corpo principal do gancho com a protuberância da tampa do gancho, pressione-a na direção oposta à da seta mostrada na Fig. 15 e depois aperte o parafuso. Use pilhas AAAA (1,5 V) encontradas no comércio. NOTA: Não aperte demais o parafuso. Isso pode desgastar as ranhuras do parafuso. CUIDADO: 䡬 Deixar de observar o que se segue pode resultar em vazamento da pilha, ferrugem ou mau funcionamento. Posicione corretamente os terminais mais (+) e menos Substitua as pilhas ao mesmo tempo. Não misture pilhas velhas com novas. Retire imediatamente do gancho as baterias usadas. 䡬 Não jogue as pilhas fora junto com o lixo normal e nem as atire ao fogo. 䡬 Guarde as pilhas fora do alcance de crianças. 䡬 Use corretamente as pilhas conforme as especificações e indicações das mesmas.

2. Operação do interruptor

䡬 Ao apertar o gatilho do interruptor, a ferramenta gira. Quando se solta o gatilho do interruptor, a ferramenta pára de funcionar. 䡬 A velocidade de rotação do martelo perfurador pode ser controlada variando-se a força com que se aperta o gatilho do interruptor. A velocidade é baixa quando o gatilho do interruptor é apertado bem pouquinho e aumenta à medida em que se aperta o gatilho com mais força. 䡬 Ao soltar o gatilho do interruptor, o freio será aplicado para que a ferramenta pare imediatamente de funcionar.

3. Rotação + Martelada

Rode a alavanca totalmente na direcção da marca ” para definir “rotação + martelar”. (1) Monte a ponta da broca. (2) Aperte o gatilho do interruptor depois de aplicar a ponta da broca na posição de perfuração. (Fig. 17) (3) Não é necessário de jeito nenhum empurrar o martelo perfurador com força. Basta empurrá-lo ligeiramente de maneira que a poeira da perfuração saia gradualmente. CUIDADO: Quando a broca toca a barra de ferro da construção, ela pára imediatamente e o martelo perfurador reagirá tendo um movimento de rotação. Portanto, segure com firmeza a empunhadura e a empunhadura lateral, como mostra a Fig. 18.

Rode a alavanca totalmente na direcção da marca “ ” para definir “somente rotação”. (Fig. 17) Para fazer furos em madeira ou metal usando o mandril opcional e o adaptador de mandril, faça o que se segue. Instalação do mandril e do adaptador de mandril. (Fig. 19) (1) Prenda o mandril ao adaptador de mandril. (2) A parte do cabo SDS-plus é a mesma da broca. Para prender o mandril, siga os mesmos passos descritos em “Montagem da broca”. CUIDADO: 䡬 A aplicação de força maior que a necessária pode apressar o trabalho, mas também vai deteriorar a ponta da broca, além de reduzir a vida útil do martelo perfurador. 䡬 As brocas podem se romper ao se retirar o martelo perfurador do orifício perfurado. Na retirada, é importante fazer um movimento de empurrar. 䡬 Não tente utilizar o martelo perfurador na função de rotação e martelada com o mandril e o adaptador de mandril instalados nela, do contrário a vida útil da cada um dos componentes da máquina se reduzirá drasticamente.

5. Ao apertar parafusos de madeira (Fig. 20)

(1) Seleção de um palhetão de fenda apropriado Se possível, use parafusos de cabeça Philips já que o palhetão de fenda escorrega facilmente para fora das cabeças dos parafusos que só tem uma fenda. (2) Aperto de parafusos na madeira Antes de apertar os parafusos na madeira, faça orifícios-pilotos apropriados para eles na tábua de madeira. Aplique o palhetão nas ranhuras da cabeça do parafuso e aperte cuidadosamente os parafusos nos orifícios. CUIDADO: Preste atenção ao preparar o orifício-piloto apropriado para o parafuso, levando em consideração a dureza da madeira. Se o orifício for excessivamente pequeno ou raso demais, requerendo muito mais força para aparafusar, a rosca desse parafuso poderá em alguns casos se danificar.

6. Utilização de sonda (Fig. 21)

(1) Afrouxe o botão da empunhadura lateral e insira a sonda no orifício de montagem do cabo. (2) Ajuste a posição da sonda de acordo com a profundidade do orifício e aperte firmemente o botão.

7. Como usar o palhetão (cabo cônico) e o adaptador

de cabo cônico. (1) Monte o adaptador de cabo cônico no martelo perfurador. (Fig. 22)

10/26/07, 17:35 Português (2) Monte o palhetão (cabo cônico) no adaptador de cabo cônico. (Fig. 22) (3) Ligue a máquina e faça um furo na profundidade prescrita. (4) Para retirar o palhetão (cabo cônico), insira a cavilha na ranhura do adaptador de cabo cônico e martele a cabeça da cavilha, apoiada em suportes. (Fig. 23)

8. Alternando entre os modos “POWER” e “SAVE”

A força de martelagem do martelo pode ser aumentada ou diminuída conforme o uso pretendido, operando-se o seletor como mostra a Fig. 24. Ajuste a força para corresponder ao uso pretendido. (1) Modo “SAVE” … diminui a força de martelagem Pode-se evitar assim que brocas finas que possuem um diâmetro menor que 4,3 mm se entortem ou quebrem. (2) Modo “POWER” … aumenta a força de martelagem 䡬 Pode ser usado para fazer furos de maneira rápida e eficiente quando as brocas que são usadas possuem um diâmetro maior que 4 mm. 䡬 Pode ser usado para fazer furos em madeira ou metal. CUIDADO: Não faça furos na madeira no modo “SAVE”. Existe a possibilidade de o motor se fundir porque ele se trava facilmente devido à baixa potência. LUBRIFICAÇÃO Este martelo perfurador utiliza lubrificante de baixa viscosidade, de maneira que possa ser usado por um longo período de tempo sem ser trocado. Caso haja vazamento causado por um parafuso frouxo, entre em contato com a oficina de assistência técnica autorizada mais próxima para troca de lubrificante. Utilizar o martelo perfurador com perda de lubrificante provocará emperramento da máquina , reduzindo sua vida útil. CUIDADO: Esta máquina utiliza um lubrificante específico (FG-6A). O desempenho normal da máquina pode, portanto, ser afetado negativamente pelo uso de outro tipo de lubrificante. Utilize sempre nossos serviços de assistência técnica para realizar a troca do lubrificante.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção da ferramenta

Como o uso de uma ferramenta sem fio diminui a eficiência e causa possíveis falhas no motor, afie ou troque a ferramenta assim que notar que ela está ficando cega.

2. Inspeção dos parafusos de fixação

Inspecione regularmente todos os parafusos de fixação e se certifique de que estão corretamente apertados. Caso algum parafuso esteja frouxo, reaperte-o imediatamente, do contrário existe risco de um grave acidente.

3. Manutenção do motor

A unidade de enrolamento do motor é o verdadeiro “coração” da ferramenta elétrica. Cuide bem para assegurar que o enrolamento não se danifique e/ ou se molhe com óleo ou água.

4. Inspeção das escovas de carvão (Fig. 25)

O motor emprega escovas de carvão que são peças de consumo. Escovas de carvão excessivamente gastas podem causar problemas no motor, portanto substitua-as por novas quando elas se tornarem gastas ou quase “no limite de uso”. Além disso, sempre mantenha as escovas de carvão limpas e se certifique que elas deslizam livremente nos suportes de escova. NOTA: Ao substituir uma escova de carvão por uma nova, certifique-se de que está usando a Escova de Carvão da Hitachi Código Nº 328481.

5. Troca das escovas de carvão

Primeiramente, retire o protetor da escova e depois enganche a protuberância da escova de carvão com uma chave de fenda, etc., como mostra a Fig. 27. Ao instalar a escova de carvão, escolha a direção de forma que o prego da escova encaixe com a parte de contato fora do tubo da escova. Empurre, então, a escova com um dedo, como mostra a Fig. 28. Finalmente, instale o protetor da escova. CUIDADO: Esteja absolutamente seguro de que inseriu o prego da escova de carvão na parte de contato fora do tubo da escova. (Pode-se inserir qualquer um dos dois pregos fornecidos.) Deve-se ter cuidado porque qualquer erro nesta operação pode resultar num prego deformado da escova de carvão e causar problemas no motor num estágio inicial.

Quando o berbequim aparafusadora estiver manchado, limpe-o com um pano macio e seco umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

Guarde o berbequim aparafusadora num local cuja temperatura seja menor que 40°C e fora do alcance de crianças.

8. Lista de peças para conserto

CUIDADO Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi. Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da Hitachi ao solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. MODIFICAÇÃO As Ferramentas Elétricas da Hitachi estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos. Dessa forma, algumas peças podem mudar sem aviso prévio.

10/26/07, 17:35 Português GARANTIA Garantimos que a Hitachi Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado Hitachi. NOTA: Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO

Nível de potência sonora ponderada A medida: 96 dB (A) Nível de pressão sonora ponderada A medida: 85 dB (A) Imprecisão KpA: 3 dB (A) Use protetores de ouvido. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745. Perfuração com martelo em cimento: Valor de emissão de vibrações ah, HD = 8,6 m/s2 Incerteza de K = 1,5 m/s2

Nível de potência sonora ponderada A medida: 98 dB (A) Nível de pressão sonora ponderada A medida: 87 dB (A) Imprecisão KpA: 3 dB (A) Use protetores de ouvido. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745. Perfuração com martelo em cimento: Valor de emissão de vibrações ah, HD = 9,8 m/s2 Incerteza de K = 1,5 m/s2 AVISO 䡬 O valor de emissão de vibrações durante a utilização da ferramenta eléctrica pode ser diferente do valor declarado, consoante as formas de utilização da ferramenta. 䡬 Para identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas actuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de accionamento do gatilho).
