BEDIENUNGSANLEITUNG DH 14DMR HITACHI

Change lever ” mark “ ” mark Drill chuck Chuck adaptor Bit Socket Depth gauge Deutsch Batterie Schnapper Drücken Handgriff Herausziehen Einsetzen Kontrollampe Anschlußloch für Ladebatterir Bohrer Teil des SDS-plus Schaftes Vordere Abdeckung Spannbacke Staubschale Staubfang (B) Druckknopf Vorwärtsdrehung Rückwärtsdrehung Die R Seite drücken Die L Seite drücken R Anzeige L Anzeige Haken Feder Der große Durchmesser weist zur anderen Seite Schalter Kreuzschlitzschraubenzieher Schraube Pfeil Hakenabdeckung Einkerbung Vorsprung Batterien der Größe AAAA Wechselknopf ” zeichen “ ” zeichen Bohrfutter Bohrutteradapter Bohrerspitzen Fassung Tiefenmesser

Mounting hole Befestigungsöffnung

10/26/07, 17:31 English Rest Shift knob “POWER“ mode “SAVE“ mode Wear limit Deutsch Auflage Schaltknopf „POWER”-Modus „SAVE”-Modus Verschließgrenze

Contact portion outside brush tube Kontaktteil außerhalb des Bürstenrohrs

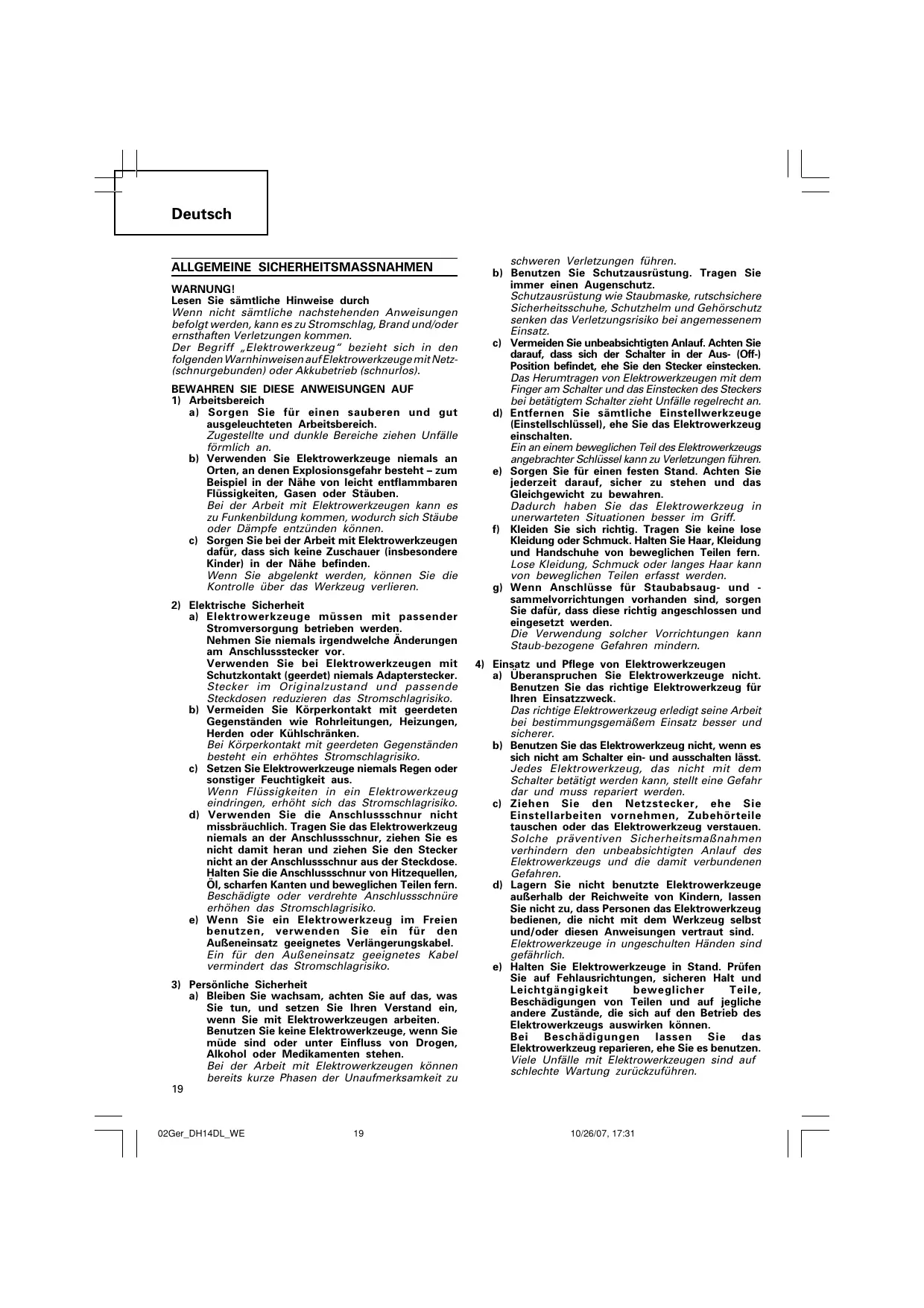

10/26/07, 17:31 Deutsch ALLGEMEINE SICHERHEITSMASSNAHMEN WARNUNG! Lesen Sie sämtliche Hinweise durch Wenn nicht sämtliche nachstehenden Anweisungen befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Der Begriff „Elektrowerkzeug“ bezieht sich in den folgenden Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

BEWAHREN SIE DIESE ANWEISUNGEN AUF

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte und dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie die Anschlussschnur nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu

schweren Verletzungen führen. b) Benutzen Sie Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie den Stecker einstecken. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff. f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung solcher Vorrichtungen kann Staub-bezogene Gefahren mindern.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Ziehen Sie den Netzstecker, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. 10/26/07, 17:31 Deutsch f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten. Der bestimmungswidrige Einsatz von Elektrowerkzeugen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflege der Batterie

a) Achten Sie darauf, dass das Gerät zum Einlegen der Batterien ausgeschaltet ist. Wird die Batterie bei eingeschaltetem Gerät eingelegt, kann dies zu Unfällen führen. b) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen. c) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. d) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. e) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifizierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

VORSICHTSMASSNAHMEN FÜR DEN AKKUBOHRSCHRAUBER

Die Batterie immer bei einer Temperatur von 0 – 40°C laden. Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Bei einer Temperatur über 40°C kann die Batterie nicht

geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C. Das Ladegerät nicht fortlaufend laden. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen. Niemals die Batterie und das Ladegerät auseinandernehmen. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterien entsteht. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren. Wenn dieses Gerät ununterbrochen betrieben wird, kann Überhitzung auftreten und zu Schäden an Motor und Schalter führen. Lassen Sie das Gerät bitte etwa 15 Minuten lang zum Abkühlen unbenutzt liegen. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen. Benutzung verbrauchter Batterie beschädigt den Auflader. Beim Bohren von Wand, Boden oder Decke, nachprüfen, ob keine versenkten Kabel, usw. vorhanden sind. Bringen Sie die Batterie zum Geschäft, wo Sie diese gekauft haben sobald die Lebensdauer der Batterie abrinnt. Die erschöpfte Batterie nicht wegwerfen. Tragen Sie einen Gehörschutz Starke und/oder dauerhafte Lärmbelastung kann zu Gehörverlust führen. Die Bohrerspitze nicht während oder unmittelbar nach dem Betrieb berühren. Die Bohrerspitze wird während des Betriebs sehr heiß, und es könnte zu ernsthaften Verbrennungen kommen. Benutzen Sie die mit dem Werkzeug gelieferten Zusatzgriffe. Wenn Sie die Kontrolle über das Werkzeug verlieren, kann es zu Verletzungen kommen. Immer den Körper-Handgriff und Seiten-Handgriff des Elektrowerkzeugs festhalten, weil sonst die entstehende Gegenkraft zu einem ungenauen und sogar gefährlichem Arbeiten führen kann. Tragen Sie eine Staubschutzmaske Atmen Sie die schädlichen Stäube nicht ein, die beim Bohren und Meißeln entstehen. Die Stäube können Ihre und die Gesundheit von Zuschauern gefährden.

WARNUNG ZUM LITHIUM-IONEN-AKKU

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 und 2 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht (Die Akkuspannung sinkt auf ca. 8V ab (DH14DL) / ca. 12V (DH18DL)), schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

6. Verwenden Sie die Batterie nur für den angegebenen

7. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck,

wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen,

vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an

denen starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht

auf der Batterie ansammeln. Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen. Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen. Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht

weiter verwendet werden.

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische

Ausgänge oder Zigarettenanzünder im Auto an. TECHNISCHE DATEN ELEKTRO-WERKZEUG Modell Leerlaufdrehzahl Save/Power Voll-Last-Schlagrate Save/Power Beton Kapazität Bohren Stahl DH14DL DH14DMR DH18DL 0 – 750 min–1 / 0 – 1500 min–1 0 – 3100 min–1 / 0 – 6200 min–1 16 mm 13 mm Holz DH18DMR 18 mm BCL1430: Li-ion Wiederaufladbare Batterie EB14B: Ni-Cd EBM1830: Li-ion EB1820L: Ni-Cd 14,4 V (3,0 Ah 8 Zellen) 14,4 V (2,0 Ah 10 Zellen) 18 V (3,0 Ah 10 Zellen) 18 V (2,0 Ah 13 Zellen) 2,1 kg 2,4 kg 2,3 kg 2,6 kg Gewicht Beim Bohren von Löchern mit dem Holzbohrer nicht den „SAVE” -Modus verwenden. Es besteht die Möglichkeit, dass der Motor ausbrennt. LADEGERÄT Modell Ladespannung Ladezeit 2,0 Ah : Ni-Cd 3,0 Ah : Li-ion Gewicht UC18YG 7,2 – 18 V 50 min.

UC18YRL 7,2 – 18 V 45 min. 0,3 kg 0,6 kg Die Ladezeit ist eine ungefähre Angabe. Die tatsächliche Ladezeit kann variieren.

EBM1830 Es kann praktisch sein, zusätzliche Batterien bereit zu halten.

10/26/07, 17:32 Deutsch

2. Werkzeug und adapter

Werkzeuges Adapter Bohren von Löchern in Beton oder Fliesen Adapter für dünnen Schaft (SDS-Plus Schaft) Drehen und Hämmern Bohrer (dünner Schaft) Bohren von Löchern in Beton oder Fliesen Bei nach oben gerichteten Arbeiten verwenden Bohrer Staubschale Staubfang (B) Bohren von Ankerlöchern Durchmesser Konusschaftadapter Bohrer (Kegelschaft) Dorn Bohren von Löchern in Beton (Gerade Meißelspitze für Schlagbohrer) 13 mm Bohrhammerfutter (SDS-Plus Schaft) Ankereinsatz Adapter für Ankerbefestigung Brechen Nur Drehung Spitzmeißel (rund) Schneidschraube , Schrauberbit Bohrfuter (13 VLRB-D) - Schrauberbit

Bohren in Stahl oder Holz Spezialschraube Bohrer für Stahl Bohrfutteradapter Bohrer für Holz

10/26/07, 17:32 Deutsch Bohren von Löchern in Beton oder Fliesen Außendurchm. 3,4 mm 3,5 mm Bohrer (dünner Schaft) Gesamtlänge Arbeitslänge 90 mm 45 mm SDS-plus-Bohrer Außendurchm. 4,0 mm 5,0 mm 5,5 mm 6,5 mm 7,0 mm 8,0 mm 8,5 mm 9,0 mm 12,0 mm 12,7 mm 14,0 mm 15,0 mm 16,0 mm Gesamtlänge 110 mm 110 mm 160 mm 110 mm 160 mm 160 mm 160 mm 160 mm 160 mm 166 mm 260 mm 166 mm 166 mm 166 mm 166 mm 260 mm Arbeitslänge 50 mm 50 mm 100 mm 50 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 200 mm 100 mm 100 mm 100 mm 100 mm 200 mm Bohren von Ankerlöchern Konusschaftadapter Kegelmodus Morsekonus (Nr.1) A-Konus B-Konus Ankereinsatz Adapter für Ankerbefestigung Ankergröße W 1/4” W 5/16” W 3/8” Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. ANWENDUNGEN Dreh- und Hämmerfunktion Bohren von Ankerlöchern Bohren von Löchern in Beton Bohren von Löchern in Kachel Nur Drehbohrfunktion Bohren in Stahl oder Holz (mit Sonderzubehör) Anziehen von Maschinenschrauben Holzschrauben (mit Sonderzubehör) und

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Halten Sie den Griff fest und drücken Sie zum Entnehmen der Batterie die Batterieschnapper (2 Stück) (Siehe Abb. 1 und 2). ACHTUNG: Die Kontakte des Akkumulators niemals kurzschließen.

2. Einsetzen des Akkumulators Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen. (Siehe Abb. 2) Stellen Sie sicher, daß die Batterie sicher fixiert ist. LADEN Vor Gebrauch des Akku-Bohrhammer, den Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken. Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt das Kontrollampe in Rot auf. (in Sekundenabständen).

2. Eine Batterie in das Ladegerät einlegen.

Schieben Sie die Batterie fest ein, bis sie den Boden des Aufladefachs berührt. ACHTUNG: Wenn die Batterie verkehrt herum eingelegt wird, kann nicht nur die Batterie nicht geladen werden, sondern es kann auch zu Verformung der Ladeklemmen oder anderen Störungen im Ladegerät kommen.

Beim Einlegen einer Batterie in das Ladegerät leuchtet die Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgeladen ist, blinkt die Kontrollampe in Rot. (in Sekundenabständen). (Siehe Tafel 1) (1) Anzeigelämpchen Das rote und grün Lämpchen leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegerätes oder der Akkubatterie.

10/26/07, 17:32 Deutsch Tafel 1 Anzeigen der Kontrollampe Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden) Vor dem Laden Blinkt (ROT) Beim Laden Leuchtet (ROT) Leuchtet kontinuierlich Laden durchgeführt Blinkt (ROT) Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden) Laden unmöglich Flackert (ROT) Leuchtet für 0,1 Sekunden. Erlischt für 0,1 Sekunden. (aus für 0,1 Sekunden) Betriebsstörung in der batterie oder im Ladegerät. Wegen Überhitzung angehalten Leuchtet (GRÜN) Leuchtet kontinuierlich (aus für 0,1 Sekunden) Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet). HINWEIS: Beim Modell UC18YRL wird der Akku während der Wartephase durch einen Lüfter gekühlt. (2) Zur Temperatur der Akkubatterie. Die Temperatur von Akkubatterien ist wie in Tafel 2 gezeigt, und Batterien, die sich zu stark erhitzt haben, sollten vor dem Aufladen etwas abgekühlt werden. Tafel 2 Aufladebereiche für Batterie Ladegerät Akkubatterien BCL1430, EBM1830 EB14B, EB1820L UC18YRL UC18YG 0°C – 50°C

4. Den Netzstecker des Ladegerätes aus der Steckdose

5. Das Ladegerät festhalten und die Batterie

herausziehen. HINWEIS: Nach dem Betrieb zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren. ACHTUNG: Wenn die Akkubatterie geladen wird, während sie erhitzt ist weil sie sich längere Zeit im direkten Sonnenlicht befunden hat, oder weil sie gerade gebraucht wurde, kann es sein, daß die Kontrollampe des Ladegeräts in Grün leuchtet. In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufladen beginnen. Wenn die Kontrollampe in schneller Folge in Rot blinkt (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahrscheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, dass die im Ladegerät zum Laden eingelegte Batterie herausgenommen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlegen.

Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird. Zur Leistung von neuen Batterien usw. Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufladen der Batterien wieder hergestellt. Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufladen bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeuges nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat. VOR INBETRIEBNAHME

1. Anbringung des Bohrers (Abb. 4, 5)

ACHTUNG: Schalten Sie unbedingt den Schalter aus, um Unfälle zu verhüten. HINWEIS: Achten Sie bei der Verwendung von Werkzeugen wie Bohrern usw. darauf, von unserer Firma bezeichnete Markenteile zu verwenden. 10/26/07, 17:32 Deutsch (1) Reinigen Sie den Schaftabschnitt des Bohrers. (2) Schieben Sie den Bohrer unter Drehung in den Werkzeughalter ein, bis er sich verriegelt. (Abb. 4) Während der Montage der Bohrerspitze muss der Griff nicht angepasst werden. (3) Überprüfen Sie die Verriegelung durch Ziehen am Bohrer. (4) Zum Entfernen des Bohrers den Griff in Pfeilrichtung ziehen und den Bohrer herausziehen.

2. Sich vergewissern, daß die Batterie richtig

3. Beim Installieren der Staubschale oder des

Staubfangs (B) (Zonderzubehör) (Abb. 6, Abb. 7) Soll ein Bohrhammer zum Bohren über Kopf eingesetzt werden, eine Staubkappe oder einen Staubfang (B) zum Auffangen von Staub und Partikeln zum leichten Betrieb anbringen. Anbringen der Staubschale Die Staubschale durch Anbringen an die Bohrspitze wie in Abb. 6 gezeigt verwenden. Bei Bohrspitzen mit großem Durchmesser das Mittenloch der Staubschale mit diesem Bohrhammer vergrößern. Anbringen des Staubfangs (B) Bei Verwendung des Staubfangs (B) den Staubfang (B) von vorne über die Bohrerspitze führen und auf dem Verriegelungsgriff fixieren. (Abb. 7) ACHTUNG: Die Staubschale und der Staubfang (B) sind nur für Bohren in Beton gedacht. Nicht für Bohrarbeiten in Holz oder Metall verwenden. Den Staubfang (B) vollständig in den Futterteil der Haupteinheit einsetzen. Wenn am Bohrhammer gedreht wird, während der Staubfang (B) von der Betonoberfläche angenommen ist, dreht sich der Staubfang (B) zusammen mit der Bohrerspitze. Immer am Schalter drehen, nachdem die Staubschale auf die Betonoberfläche gedrückt ist. Bei Verwendung der Staubfang (B) durch Anbringen einer Bohrerspitze mit mehr als 190 mm Gesamtlänge kann der Staubfang (B) nicht die Betonoberfläche berühren und dreht sich. Darum immer Bohrerspitzen mit 166, 160 und 110 mm Gesamtlänge verwenden. Leeren Sie die Sägespäne jeweils nach dem Bohren von zwei oder drei Löchern aus. Die Bohrerspitze nach dem Abnehmen der Staubfang (B) austauschen.

4. Wahl der Schrauberspitze

Falls die Schrauberspitze dem Schraubendurchschnitt nicht anpassend ist werden Schraubenkopf und Schrauberspitze beschädigt.

5. Die Drehrichtung der Bohrerspitze prüfen (Abb. 8)

Die Bohrerspitze dreht sich nach rechts (von der Hinterseite gesehen), wenn auf die R-Seite der Drucktaste gedrückt wird. Auf die L-Seite der Drucktaste drücken, um die Bohrerspitze nach links zu drehen. (Siehe Abb. 8) (Die Zeichen L und R sind auf dem Körper markiert.) ACHTUNG: Während sich das Elektrowerkzeug in einer Drehbewegung befindet, kann der Druckknopf nicht betätigt werden. Wenn Sie den Druckknopf betätigen möchten, halten Sie das Elektrowerkzeug an und stellen Sie den Druckknopf ein.

Die Anzahl der möglichen Löcher in Beton nach einer Aufladung ist in Tafel 3 gezeigt. Tafel 3 Mögliche SpitzendurchDauerbohrzahl (Löcher) messer Tiefe (mm) (mm) DH14DL DH18DL DH14DMR DH18DMR *3,5

• Verwenden Sie für kleine Bohrerspitzen einen Adapter. Diese Daten sind nur als Richtlinie gedacht. Die Anzahl der Löcher, die gebohrt werden kann, ist je nach der Schärfe der verwendeten Bohrspitze und der Art des Betons unterschiedlich. ACHTUNG: Wenn dieses Gerät ununterbrochen betrieben wird, kann Überhitzung auftreten und zu Schäden an Motor und Schalter führen. Lassen Sie das Gerät bitte etwa 15 Minuten lang zum Abkühlen unbenutzt liegen. GEBRAUCHSANWEISUNG ACHTUNG: Wenn Sie den Haken mit Beleuchtung verwenden, so achten Sie ausreichend darauf, dass das Hauptgerät nicht herunterfällt. Wenn das Werkzeug herunterfällt, besteht das Risiko eines Unfalls. Wenn Sie das Werkzeug mit dem Haken mit Beleuchtung an einem Hüftgürtel aufgehängt tragen, so bringen Sie keinen anderen Werkzeugeinsatz als den Phillips-Einsatz am Werkzeug an. Wenn Sie das Gerät mit einem angebrachten spitzen Einsatz wie z. B. ein Bohrer am Hüftgürtel aufgehängt tragen, besteht die Möglichkeit einer Verletzung.

1. Verwendung des Hakens mit Beleuchtung

Der Haken mit Beleuchtung kann an der linken oder der rechten Seite abgebracht werden, und der Winkel kann in fünf Schritten zwischen 0° und 80° eingestellt werden. (1) Betätigung des Hakens (a) Ziehen Sie den Haken in Richtung des Pfeils (A) auf sich zu heraus und drehen Sie ihn in Richtung des Pfeils (B). (Abb. 9) (b) Der Winkel kann in 5 Schritten eingestellt werden (0°, 20°, 40°, 60°, 80°). Stellen Sie den Winkel des Hakens wie für die Verwendung gewünscht ein. (2) Wechsel der Hakenposition ACHTUNG: Unvollständige Anbringung des Hakens kann bei der Verwendung zu Körperverletzungen führen.

10/26/07, 17:32 Deutsch (a) Halten Sie die Haupteinheit sicher fest und entfernen Sie die Schraube mit einem Schraubenzieher oder einer Münze. (Abb. 10) (b) Entfernen Sie den Haken und die Feder. (Abb. 11) (c) Bringen Sie den Haken und die Feder an der anderen Seite an und befestigen Sie diese sicher mit der Schraube. (Abb. 12) HINWEIS: Achten Sie auf die Ausrichtung der Schraube. Bringen Sie die Feder mit dem größeren Durchmesser von sich weg an. (Abb. 12) (3) Verwendung als Hilfsbeleuchtung (a) Drücken Sie den Schalter, um das Licht auszuschalten. Das Licht wird nach 15 Minuten automatisch ausgeschaltet. (b) Die Lichtrichtung kann im Bereich der Hakenpositionen 1 bis 5 eingestellt werden. (Abb. 13) Leuchtzeit AAAA-Manganbatterien: Etwa 15 Stunden AAAA-Alkalibatterien: Etwa 30 Stunden ACHTUNG: Sehen Sie nicht direkt in die Lichtquelle. Dies kann Augenverletzungen verursachen. (4) Wechseln Sie die Batterien aus. (a) Lösen Sie die Hakenschraube mit einem Kreuzschlitzschraubenzieher (Nr. 1). (Abb. 14) Entfernen Sie die Hakenabdeckung durch Drücken in Pfeilrichtung. (Abb. 15) (b) Entfernen Sie die alten Batterien und legen Sie die neuen Batterien ein. Richten Sie die Batterien auf die Hakenanzeigen aus und positionieren Sie sie korrekt entsprechend den Plus- und Minusklemmen (+/–). (Abb. 16) (c) Richten Sie die Einkerbung im Hakenkörper auf den Vorsprung der Hakenabdeckung aus, drücken Sie die Hakenabdeckung entgegen der in Abb. 15 gezeigten Pfeilrichtung, und ziehen Sie dann die Schraube an. Verwenden Sie handelsübliche Batterien der Größe AAAA (1,5 V). HINWEIS: Ziehen Sie die Schraube nicht zu fest an. Dies könnte das Gewinde zerstören. ACHTUNG: Nichtbeachtung der folgenden Punkte kann zu Lecken von Batterieflüssigkeit, Rost oder Fehlfunktion führen. Richten Sie die Plus- und Minusklemmen (+/–) korrekt aus. Wechseln Sie beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batterien. Entfernen Sie verbrauchte Batterien sofort aus dem Haken. Entsorgen Sie verbrauchte Batterien nicht mit dem normalen Abfall und werfen Sie Batterien nicht in ein Feuer. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verwenden Sie Batterien korrekt entsprechend den Batteriespezifikationen und Anzeigen.

2. Betätigung des Schalters

Wenn der Schalter gedrückt wird, dreht sich das Werkzeug. Wenn er losgelassen wird, so wird das Werkzeug angehalten. Die Drehzahl des Akku-Bohrhammers kann dadurch geregelt werden, wie weit der Schalter durchgedrückt wird. Die Geschwindigkeit ist niedrig, wenn der Schalter nur gering gezogen wird und nimmt zu, wenn er stärker gezogen wird. Wenn der Schalter losgelassen wird, wird die Bremse angelegt, um das Gerät sofort zu stoppen.

3. Dreh- und Schlagbohren

Drehen Sie den Wechselknopf vollständig in Richtung ”, um “Drehung + Schlagbohren” der Markierung “ einzustellen. (1) Die Bohrerspitze anbringen. (2) Den Triggerschalter nach Anbringen in Bohrlage der Bohrerspitze ziehen. (Abb. 17) (3) Es ist nicht nötig den Bohrhammer stark anzudrücken. Leichtes Andrücken, so daß der Bohrstaub regelmäßig herausfällt, ist gerade genügend. ACHTUNG: Wenn der Bohrer mit Baueisenstangen in Berührung kommt, stoppt sofort der Bohren und nur der Bohrhammer dreht sich. Deshalb den Handgriff gut festhalten wie in Abb. 18 gezeigt.

Drehen Sie den Wechselknopf vollständig in Richtung der Markierung “ ”, um “Nur Drehung“ einzustellen (Abb. 17). Zum Bohren von Holz oder Metall das mitgelieferte Bohrfutter und den Bohrfutteradapter verwenden. Anbringung des Bohrfutters und Bohrfutteradapters: (Abb. 19) (1) Das Bohrfutter am Adapter anbringen. (2) Das Teil des SDS-Plus Schaftes ist das gleiche wie der Bohrer. Zum Anbringen deshalb auf den Punkt “Anbringung des Bohrers” beziehen. ACHTUNG: Übermäßiger Druck wird nicht die Arbeit beschleunigen und kann dazu die Bohrerleistung und auch die Lebensdauer des Bohrhammers vermindern. Der Bohrer kann beim Herausziehen des Bohrhammers aus der Bohrung abbrechen. Beim Herausziehen ist es deshalb wichtig Druckbewegung anzuwenden. Nicht versuchen den Bohrhammer Schlag-und Drehbohren zu verwenden, wenn das Bohrfutter und der Bohrfutteradapter angebracht sind. Sonst wird die Lebensdauer des Werkzeuges verkürzt werden.

5. Einschrauben von Holzschrauben (Abb. 20)

(1) Wahl einer passenden Bohrerspitze So sehr wie möglich Kreuzkopfschrauben verwenden da die Bohrerspitze leicht von gewöhnlichen Schraubenköpfen abrutscht. (2) Einschrauben Vor dem Einschrauben von Holzschrauben, passende Löcher im Holz vorbereiten. Die Bohrerspitze an die Schraubenkopfspalten ansetzen und die Schraube sanft ins Holz einschrauben. ACHTUNG: Gut darauf achten, daß die Vorbereitung eines passenden Loches für die Schraube gemäß der Härte des Holzes durchgeführt wird. Falls das Loch zu klein oder nicht tief genug sein sollte, und dadurch große Kraftanwendung zum Einschrauben erforderlich wird, kann das Schraubengewinde manchmal beschädigt werden.

10/26/07, 17:32 Deutsch

6. Verwendung des Anschlags (Abb. 21)

(1) Die Kopfschraube am Seitenhandgriff lösen und das Anschlagstück in die U-förmige Kerbe am Seitenhandgriff einstecken. (2) Den Anschlag entsprechend der Tiefe des Lochs einstellen und die Kopfschraube anziehen.

7. Benutzung des Bohrers (Kegelschafts) und des

Kegelschaftadapters (1) Den Kegelschaftadapter am Bohrhammer anbringen (Abb. 22). (2) Den Bohrer (Kegelschaft) am Kegelschaftadapter anbringen. (Abb. 22) (3) Den Schalter einschalten und ein Loch mit der vorgegebenen Tiefe bohren. (4) Zur Entfernung des Bohrers (Kegelschafts) einen Dorn in den Schlitz des Kegelschaftadapters einführen und mit einem Hammer gestützt durch eine Auflage auf den Kopf des Dorns schlagen (Abb. 23)

8. Umschalten zwischen „SAVE”-Modus und

„POWER”-Modus Durch Betätigung des Schaltknopfes wie in Abb. 24 gezeigt kann die Hämmerkraft des Hammers entsprechend der gewünschten Verwendung erhöht oder verringert werden. Stellen Sie die Kraft entsprechend der gewünschten Verwendung ein. (1) „SAVE”-Modus ... verringerte Hämmerkraft Dies kann verhüten, dass dünne Bohrer mit einem Durchmesser von weniger als 4,3 mm biegen oder brechen. (2) „POWER”-Modus ... erhöhte Hämmerkraft Dies kann zu schnellem und effizientem Bohren mit Bohrern mit einem Durchmesser über 4 mm verwendet werden. Dies kann zum Bohren von Löchern in Holz und in Metall verwendet werden. ACHTUNG: Bohren Sie mit dem „SAVE”-Modus keine Löcher in Holz. Es besteht die Möglichkeit, dass der Motor ausbrennt, da er wegen der geringen Leistung leicht blockieren kann. SCHMIERUNG Für diesen Bohrhammer sollte ein Schmiermittel mit niedriger Viskosität verwendet werden, damit er über einen längeren Zeitraum ohne Schmierfettwechsel verwendet werden kann. Sollte Schmierfett aufgrund gelöster Schrauben austreten, bitte für die Auswechslung des Schmierfetts die nächstgelegene Kundendienststelle aufsuchen. Wird der Bohrhammer in solch einem Fall weiterverwendet, könnte sich das Gerät festfressen, wodurch die Lebensdauer verkürtzt wird. ACHTUNG: Es sollten nur die vorgeschriebenen Schmiermittel (FG6A) verwendet werden. Wenn andere Schmiermittel verwendet werden, könnte die Leistung des Gerätes beeinträchtigt werden. Wenden Sie sich bitte für die Auswechslung der Schmiermittel an unsere Kundendienststelle.

INSTANDHALTUNG UND NACHPRÜFUNG

1. Nachprüfen des Werkzeuges

Da ein stumpfes Werkzeug die Leistung vermindern wird und eventuell ein schlechtes Funktionieren des Motors verursachen wird, das Werkzeug schärfen oder es wechseln sobald Verschleiß sichtbar wird.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das „HERZ” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten (Abb. 25)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können, ersetzen Sie die Kohlebürsten durch neue, wenn sie bis zur „Verschleißgrenze“ oder in deren Nähe abgenutzt worden sind. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können. HINWEIS: Beim Ersetzen der Kohlebürste durch eine neue, eine Hitachi-Kohlebürste mit der Kodenummer 328481 verwenden.

5. Austausch einer Kohlebürste

Die Kohlebürste nach Abnehmen der Bürstenkappe entfernen, indem die Krempe der Kohlebürste wie in Abb. 27 gezeigt mit einem flachen Schraubenzieher o.ä. erfaßt wird. Beim Installieren der Kohlebürste die Richtung so wählen, daß die Klaue des Kohlebürste mit dem Kontaktteil außerhalb des Bürstenrohrs übereinstimmt. Dann die Bürste wie in Abb. 28 gezeigt mit dem Finger einschieben und schließlich die Bürstenkappe anbringen. ACHTUNG: Stellen Sie unbedingt sicher, daß die Klaue der Kohlebürste in den Kontaktteil außerhalb des Bürstenrohrs eingeschoben wird. (Eine der beiden vorhandenen Klauen muß eingeschoben werden.) Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einer verformten Klaue der Kohlebürste und frühzeitigen Motorstörungen führen können.

Wenn die Schlagbohrmaschine schmutzig ist, diese mit einem weichen und trockenen Tuch abwischen oder mit einem in Seifenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden, da sie plastisches Material schmelzen.

Den Bohrhammer an einen Ort wegräumen wo die Temperatur unter 40°C ist und aus der Reichweite von Kindern ist.

8. Liste der Wartungsteile

ACHTUNG Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden.

10/26/07, 17:32 Deutsch Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 96 dB (A) Gemessener A-gewichteter Schalldruck: 85 dB (A) Messunsicherheit KpA: 3 dB (A) Bei der Arbeit immer einen Ohrenschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745. GARANTIE Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter. Schlagbohren in Beton: Vibrationsemissionswert ah, HD = 8,6 m/s2 Messunsicherheit K = 1,5 m/s2 ANMERKUNG: Aufgrund des ständigen Forschungs- und Entwicklungsprogrammes von HITACHI sind Änderungen der hierin gemachten technischen Angaben vorbehalten. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.

Gemessener A-gewichteter Schallpegel: 98 dB (A) Gemessener A-gewichteter Schalldruck: 87 dB (A) Messunsicherheit KpA: 3 dB (A) Bei der Arbeit immer einen Ohrenschutz tragen. Schlagbohren in Beton: Vibrationsemissionswert ah, HD = 9,8 m/s2 Messunsicherheit K = 1,5 m/s2 WARNUNG Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Wert abweichen, abhängig davon, wie das Werkzeug verwendet wird. Zur Festlegung der Sicherheitsmaßnahmen zum Schutz des Bedieners, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

Modell-Nr. Serien-Nr. Kaufdaturn Name und Anschrift des Kunden Name und Anschrift des Händlers (Bitte mit Namen und Anschrift des Handlers abstempeln) Français
