BEDIENUNGSANLEITUNG CJ18DL HITACHI

Pull out Herausziehen Tirer Estrarre

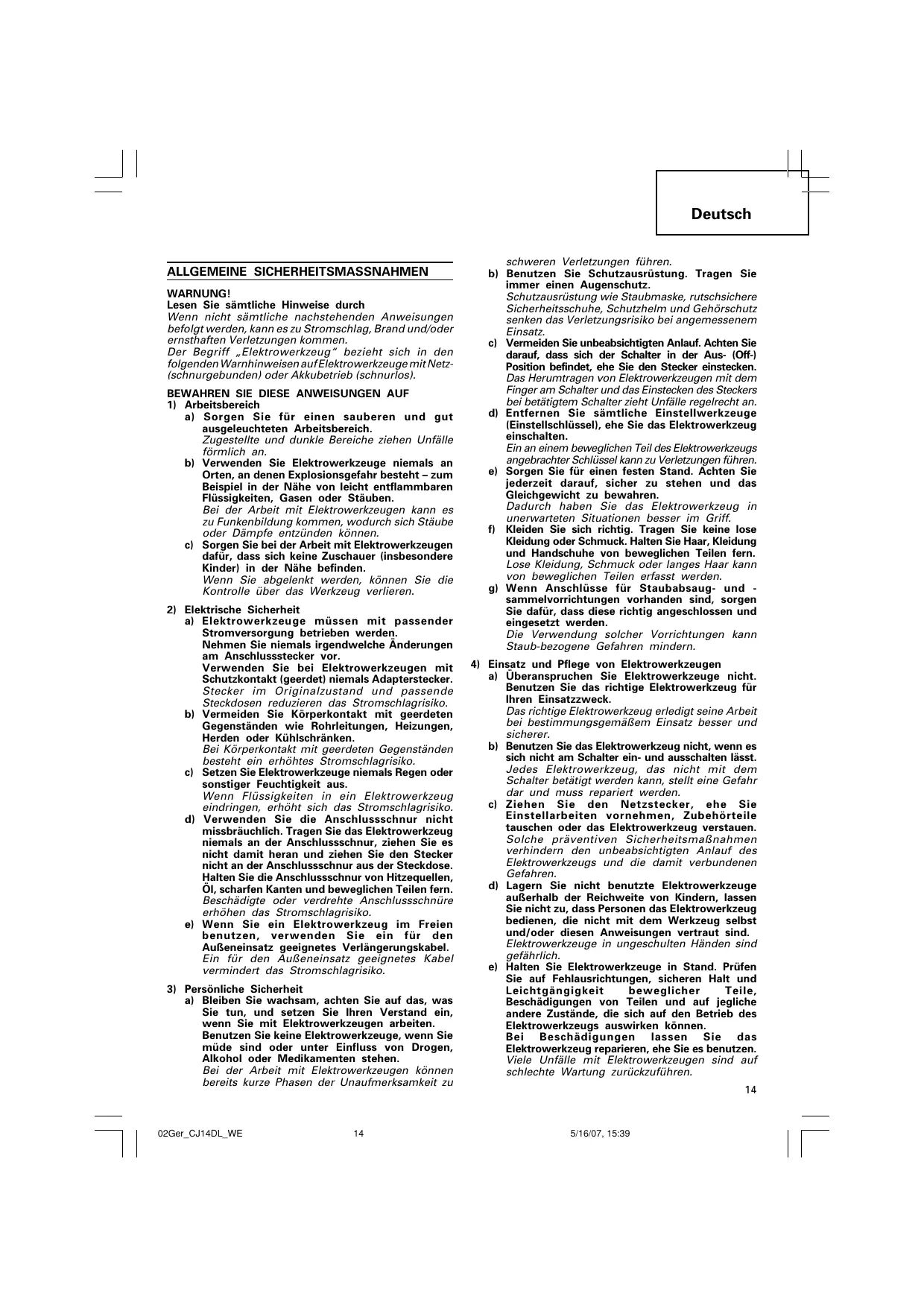

5/16/07, 15:39 Deutsch ALLGEMEINE SICHERHEITSMASSNAHMEN WARNUNG! Lesen Sie sämtliche Hinweise durch Wenn nicht sämtliche nachstehenden Anweisungen befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Der Begriff „Elektrowerkzeug“ bezieht sich in den folgenden Warnhinweisen auf Elektrowerkzeuge mit Netz(schnurgebunden) oder Akkubetrieb (schnurlos).

BEWAHREN SIE DIESE ANWEISUNGEN AUF

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte und dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie die Anschlussschnur nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu 02Ger_CJ14DL_WE

schweren Verletzungen führen. b) Benutzen Sie Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie den Stecker einstecken. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff. f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung solcher Vorrichtungen kann Staub-bezogene Gefahren mindern.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Ziehen Sie den Netzstecker, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

5/16/07, 15:39 Deutsch f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten. Der bestimmungswidrige Einsatz von Elektrowerkzeugen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflege der Batterie

a) Achten Sie darauf, dass das Gerät zum Einlegen der Batterien ausgeschaltet ist. Wird die Batterie bei eingeschaltetem Gerät eingelegt, kann dies zu Unfällen führen. b) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen. c) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. d) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. e) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifizierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden. ALLGEMEINE SICHERHEITSMASSNAHMEN

1. Die Batterie immer bei einer Temperatur von 0 – 40°C

laden. Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden 15 wäre von 20 – 25°C. 02Ger_CJ14DL_WE

2. Das Ladegerät nicht fortlaufend laden.

Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.

3. Keine Fremdkörper durch das Anschlußloch der

Batterie eindringen lassen.

4. Niemals die Batterie und das Ladegerät

5. Niemals die Batterie kurzschließen.

Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterie ensteht.

6. Die Batterie nicht ins Feuer werfen.

Sie könnte dabei explodieren.

7. Darauf achten, daß keine Gegenstände durch

Belüftungsschlitze des Aufladers in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschädigen.

8. Bringen Sie die Batterie zum Geschäft, wo Sie ihn

gekauft haben sobald die Lebensdauer der Batterie abrinnent. Die erschöpfte Batterie nicht wegwerfen.

9. Benutzung verbrauchter Batterie beschädigt den

10. Wenn die Maschine längere Zeit b ei niedriger

Geschwindigkeit verwendet wird, wird der Motor stark belastet und kann sich festfressen. Das Werkzeug immer so einsetzen, daß das Sägeblatt beim Betrieb nicht im Werkstück festsitzt. Immer die Geschwindigkeit so einstellen, daß gut gesägt werden kann.

WARNUNG ZUM LITHIUM-IONEN-AKKU

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 und 2 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion. Wenn die verbleibende Akkuleistung nicht mehr ausreicht (Die Akkuspannung sinkt auf ca. 12V ab (CJ18DL) / ca. 8V (CJ14DL)), schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf. Wenn das Werkzeug überlastet ist, kann es zum Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen. Stellen Sie sicher, dass sich Späne und Staub nicht auf der Batterie ansammeln. Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen. Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen. 5/16/07, 15:39 Deutsch

Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist. Achten Sie darauf, dass die Batterie nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße. Beschädigte oder verformte Batterien dürfen nicht weiter verwendet werden. Achten Sie auf den richtigen Anschluss der Pole. Schließen Sie die Batterie nicht direkt an elektrische Ausgänge oder Zigarettenanzünder im Auto an. Verwenden Sie die Batterie nur für den angegebenen Zweck. Falls die Batterie nach Verstreichen der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab. Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

Wenn Sie ein Leck oder Rußgeruch feststellen, vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung. VORSICHT Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten. Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen. Beim Auftreten von Rost, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. TECHNISCHE DATEN Akku-Stichsäge Modell Spannung CJ14DMR CJ14DL CJ18DMR 14,4V Max. Schneidtiefe Leerlaufhubzahlen Hubstrecke Mindestschnittradius 2,0 Ah EB14B:Ni-Cd (12 zellen) 3,0 Ah

Aufladbare Batterie Gewicht 2,5 kg CJ18DL 18V Holz 135 mm Flußstahl 10 mm 0 – 2400min–1 26 mm 25 mm EB1820L: Ni-Cd

(15 zellen) BCL1430: Li-ion EBM1830: Li-ion (4 oder 8 zellen) (10 zellen) 2,3 kg 2,7 kg 2,4 kg Ladegerät Modell Ladespannung Ladezeit 2,0 Ah : Ni-Cd 3,0 Ah : Li-ion Gewicht UC18YG 7,2 – 18 V 50 min. 0,3 Kg UC18YRL 7,2 – 18 V 30 min. 45 min. 0,6 Kg Die Ladezeit ist eine ungefähre Angabe. Die tatsächliche Ladezeit kann variieren. „x“ bedeutet, dass die Akkus zu diesem bestimmten Ladegerät nicht kompatibel sind.

• 5/16/07, 15:39 Deutsch STANDARDZUBEHÖR CJ14DMR (2BGK) CJ14DL (2LRK) CJ18DMR (2BGK) CJ18DL (2MRK) CJ14DMR (BGK) CJ14DL (LRK) CJ18DMR (BGK) CJ18DL (MRK) CJ14DMR (NN) CJ14DL (NN) CJ18DMR (NN) CJ18DL (NN) LADEN 1 Sägeblätter (Nr. 41) p. 1
• Für Anwendung der Sägeblätter siehe Tabelle 3. 2 Innenscechskantchiüssel p. 1
• 3 Splitterschutz p. 1
• 4 Schnipseldeckel p. 1
• 5 Ladegerät p. 1
• 6 Batterie p. 2
• 7 Plastikgehäuse p. 1
• 1 Sägeblätter (Nr. 41) p. 1
• Für Anwendung der Sägeblätter siehe Tabelle 3. 2 Innenscechskantchiüssel p. 1
• 3 Splitterschutz p. 1
• 4 Schnipseldeckel p. 1
• 5 Ladegerät p. 1
• 6 Batterie p. 1
• 7 Plastikgehäuse Ohne Ladegerät, Batterie, Plastikgehäuse Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. SONDERZUBEHÖR separat zu beziehen 〈UC18YRL〉 Vor der Verwendung der Akku-Stichsäge ist die Batterie wie folgt zu laden. p. 1

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt die Kontrollampe in Rot auf (In Sekundenabständen).

2. Eine Batterie in das Ladegerät einlegen.

Schieben Sie die Batterie fest ein, bis sie den Boden des Aufladefachs berührt. ACHTUNG 䡬 Wenn die Batterie verkehrt herum eingelegt wird, kann nicht nur die Batterie nicht geladen werden, sondern es kann auch zu Verformung der Ladeklemmen oder anderen Störungen im Ladegerät kommen.

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet die Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgelader ist, blinkt die Kontrollampe in Rot (in Sekundenabständen) (Seihe Tafel 1). (1) Anzeigelämpchen Die Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie. (1) Verschiedene Sägeblatt-Typen Für Anwendung der Sägeblätter siehe Tabelle 3. (2) Führung (3) Hilfsgrundplatte (4) Staubsauger Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. ANWENDUNGEN 䡬 Schneiden verschiedener Nutzhölzer (auch Aussparungen) 䡬 Schneiden von Flußstahlblechen, Aluminiumblechen und Kupferblechen. 䡬 Schneiden von Kunstharzen wie Phenolharz und Vinylchlorid 䡬 Schneiden von dünnen und weichen Baumaterialien 䡬 Schneiden von Blechen aus rostfreiem Stahl (mit Sägeblatt Nr. 97)

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Halten Sie den Griff fest in der Hand und drücken Sie die Akkumulatorverriegelung, um den Akku herauszunehmen (siehe Abb. 1). ACHTUNG Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Legen Sie den Akku ein und achten Sie dabei auf die Polarität +/– (siehe Abb. 1).

5/16/07, 15:39 Deutsch Tafel 1 Anzeigen der Kontrollampe Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden) Vor dem Laden Blinkt (ROT) Beim Laden Leuchtet (ROT) Leuchtet kontinuierlich Laden durchgeführt Blinkt (ROT) Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden) Laden unmöglich Flackert (ROT) Leuchtet für 0,1 Sekunden. Erlischt für 0,1 Sekunden. (aus für 0,1 Sekunden) Betriebsstörung in der batterie oder im Ladegerät. Wegen Überhitzung angehalten Leuchtet (GRÜN) Leuchtet kontinuierlich (aus für 0,1 Sekunden) Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet). HINWEIS: Beim Modell UC18YRL wird der Akku während der Wartephase durch einen Lüfter gekühlt. (2) Über die Temperatur der Akkubatterie Die Temperatur von Akkubatterien ist wie in der folgenden Abbildung gezeigt, und Batterien, die sich zu stark erhitzt haben, sollten sich vor dem Aufladen etwas abkühlen. Tafel 2 Aufladebereiche für Batterie Ladegerät UC18YRL Akkubatterien Ni-Cd – Batterien –5°C – 55°C Li-ion – Batterien 0°C – 50°C

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie

herausziehen HINWEIS Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zu nehmen und sie aufzubewahren. ACHTUNG 䡬 Wenn die Akkubatterie geladen wird, während sie erhitzt ist weil sie sich längere Zeit im direkten Sonnenlicht befunden hat, oder weil sie gerade gebraucht wurde, kann es sein, daß die Kontrollampe des Ladegeräts in Grün leuchtet. In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufladen beginnen. 䡬 Wenn das Kontrollampe in schneller Folge in Rot flackert (in 0,2-Sekun-den-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. 䡬 Da der eingebaute Mikrocomputer bei heraus genommener UC18YRL etwa 3 Sekunden braucht, um zu bestäigen, dass die Batterie geladen wird, warten Sie mindestens 3 Sekunden, bevor Sie diesen wieder einschieben, um das Laden fortzusetzen. Wird die Batterie während dieser 3 Sekunden wieder eingeschoben, kann es sein, dass sie nicht richtig aufgeladen wird. 〈UC18YG〉 Vor der Verwendung der Akku-Stichsäge ist die Batterie wie folgt zu laden.

1. Das Ladegerätkabel an den Wechselstromausgang

schließen Dadurch wird das Ladegerät eingeschaltet.

2. Die Batterie in das Ladegerät einlegen

Bitte schieben Sie den Akkumulator sicher unter Beachtung seiner Richtung ein, bis er mit dem Boden des Ladegerätes Kontakt bekommt (die Kontrollampe leuchtel auf). ACHTUNG Wenn die Kontrollampe nicht aufleuchtet, das Netzkabel von der Steckdose abtrennen und die Einsetzrichtung der Batterie prüfen. Die Kontrollampe erlischt, wenn die Batterie vollgeladen ist. Die Batterieladezeit wird länger, wenn die Temperatur zu niedrig oder die Spannung der Stromquelle zu gering ist. Wenn das Anzeigelämpchen auch nach 120 Minuten Aufladen nicht erlischt, den Ladevorgang unterbrechen, und den HITACHI-KUNDENDIENST benachrichtigen. ACHTUNG Falls die Batterie wegen direkten Sonnenstrahlen, usw., gleich nach Betrieb überhitzt wird, mag es vorkommen, daß die Ladekontrollampe nicht aufleuchtet. In diesem Fall, die Batterie zuerst abkühlen lassen, und danach laden.

3. Das Ladegerät vom Wechselstromausgang trennen

4. Das Ladegerät fasthalten und den Batterie

5/16/07, 15:39 Deutsch Zur Leistung von neuen Batterien Da die Chemikalien in neuen bzw. in längere Zeit nicht verwendeten Akkus nicht aktiviert sind, kann die elektrische Entladung bei der ersten und zweiten Verwendung gering sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei-oder dreimaligem Aufladen der Batterien wieder hergestellt. Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

VOR DER INBETRIEBNAHME

1. Vorbereitung und Kontrolle des Arbeitsbereichs

Darauf achten, daß der Arbeitsplatz den im Vorsichtsmaßnahmen-Abschnitt erläuterten Bedingungen entspricht.

2. Prüfen der Batterie

Nachsehen, ob die Batterie sicher und fest sitzt. Eine locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.

3. Im Betrieb anfallender Staub

Betrieb anfallender Staub kann gesundheitsschädlich sein. Wir empfehlen Folgendes. a) Tragen Sie eine Staubschutzmaske b) Nutzen Sie eine externe Staubabsaugvorrichtung Wenn Sie den externen Staubsammler verwenden, verbinden Sie das Adapterstück mit dem Schlauch des externen Staubsammlers. (Abb. 19)

4. Auswechseln des Sägeblatts

(1) Den Hebel bis zum Anschlag öffnen. (Abb. 2-Pfeile I) (2) Das angebrachte Sägeblatt entfernen. (3) Das neue Sägeblatt bis zum Anschlag in den Sägeblatthalter einschieben. (Abb. 2-Pfeile II) (4) Den Hebel schließen. (Abb. 2-Pfeile III) ACHTUNG: 䡬 Achten Sie darauf, die Stromversorgung auf OFF zu stellen, und den Akku zur Auswechslung der Schneidemesser vom Gehäuse abzunehmen. 䡬 Den Hebel nicht öffnen, während sich der Tauchkolben bewegt. HINWEIS: 䡬 Sicherstellen, dass das in den Sägeblatthalter eingeschobene Sägeblatt richtig hervorsteht. (Abb. 3) 䡬 Sicherstellen, dass das Sägeblatt in der Nut der Rolle sitzt. (Abb. 4)

5. Einstellen des Umlaufbetriebs

(1) Diese Stichsäge verwendet Umlaufbetrieb, der das Sägeblatt von vorn nach hinten und auch von oben nach unten bewegt. Den Wechselknopf der auf Abb. 7 gezeigt ist auf ,,0“ einstellen um den Umlaufbetrieb auf das Mindestmaß herabzusetzen (das Sägeblatt bewegt sich nur von oben nach unten). Der Umlaufbetrieb kann in 4 Stufen von „0“ bis „III“ gewählt werden. (2) Für hartes Material, wie Stahlblech, usw., den Umlaufbetrieb herabsetzen. Für weiches Material, wie Bauholz, Kunstoff, usw, den Umlaufbetrieb, um die Arbeitsleistung zu erhöhen, steigern. Um Material mit Genauigkeit zu schneiden den Umlaufbetrieb herabsetzen.

6. Sägen von rostfreien Stahlblechen

Diese Stichsäge kann mit den Sägeblättern 97 rostfreies Stahlblech sägen. Für korrekte Bedienung bitte den Abschnitt „Betreffend Sägen von rostfreien Stahlblechen“ aufmerksam durchlisen.

Die Verwendung des Splitterschutzes beim Schneiden von Holzmaterialen reduziert das Splittern an der Oberfläche. Den Splitterschutz in den Zwischenraum an der Grundplatte einsetzen und bis zum Anschlag einschieben. (Siehe Abb. 8)

Der Schnipseldeckel verhütet, dass Späne wegfliegen, und er verbessert die Wirksamkeit des Staubsammlers. Den Schnipseldeckel zwischen der Grundplatte und dem Hebel einschieben und mit leichtem Druck eindrücken, bis er einrastet. (Abb. 9) Zum Entfernen des Schnipseldeckels beide Seiten des Knopfes halten und leicht öffnen, bis der Schnipseldeckel von der Stichsäge entfernt werden kann. (Abb. 10) HINWEIS: Es besteht die Möglichkeit, dass der Schnipseldeckel beim Sägen von Metall mattiert wird.

Verwendung der (aus Stahl hergestellten) Hilfsgrundplatte verringert den Abrieb von Aluminium, besonders beim Sägen von Metall. Verwenden der (aus Kunstharz bestehenden Hilfsgrundplatte verringert Verkratzen der Schnittoberfläche. Bringen Sie die Hilfsgrundplatte mit den vier mitgelieferten Schrauben an der Unterseite der Grundplatte an.

10. Leuchte einschalten

Zum Einschalten der Leuchte betätigen Sie den Auslöser. Zum Ausschalten lassen Sie den Auslöser wieder los. VORSICHT: Schauen Sie nicht direkt in den Strahl, schauen Sie nicht direkt in die Lichtquelle. SCHNEIDEN WARNUNG zum Lithium-Ionen-Akku Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. Daher kann es bei Überlastung des Werkzeugs zum Abschalten des Motors kommen. Dies ist jedoch kein Defekt sondern das

5/16/07, 15:39 Deutsch Resultat der Schutzfunktion. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. ACHTUNG: 䡬 Zur Verhütung von Loslösen oder Beschädigung des Sägeblatts bzw. übermäßigen Verschleißes des Tauchkolbens bitte sicherstellen, dass die Grundplatte beim Sägen fest am Werkstück anliegt. 䡬 Bei kleiner Geschwindigkeit, kein Holzstück von einer Dicke über 10 mm oder Stahl von einer Dicke über 1 mm schneiden.

1. Parallelschneiden

Beim Sägen einer geraden Linie zuerst eine Führungslinie zeichnen und dann entlang dieser Linie sägen. Verwendung der Führung (separat verkauft) macht es möglich genau geradlinig zu sägen. (1) Die Grundplattenschraube mit dem mitgelieferten Sechskantinnenschlüssel lösen. (Abb. 11) (2) Die Grundplatte voll nach vorne bewegen (Abb. 12) und die Grundplattenschraube wieder anziehen. (3) Die Führung durch das Führen durch das Anbringungsloch und anziehen der M5-Schraube anbringen. (Abb. 13) (4) Die Ringposition auf „0” stellen. HINWEIS: Um genaues Schneiden bei Verwendung der Führung (Abb. 13) sicherzustellen, immer die Ringposition auf „0” stellen.

2. Sägen von krummen Linien

Beim Sägen eines kleinen Kreisbogens wird die Schiebgeschwindigkeit der Maschine verringert. Wenn die Maschine zu schnell geschoben wird, könnte das zum zerbrechen des Sägeblatts führen.

3. Schneiden eines Kreises oder eines Bogens

Die Führung ist auch bei Kreisschnitten hilfreich. Nach Anbringen der Führung wie oben beschrieben, einen Nagel oder eine Schraube durch das Loch in der Führung in das Material treiben, und dann diesen Punkt als Mittelpunkt für das Sägen benutzen. (Abb. 14) HINWEIS: Kreisschneiden muss mit dem Sägeblatt etwa senkrecht zur unteren Oberfläche der Grundplatte durchgeführt werden.

4. Schneiden von Metallen

(1) Die Ringposition auf „0” oder „I” stellen. (2) Schneiden Sie das Material mit mittlerer Geschwindigkeit. (3) Immer eine angemessene Schneidflüssigkeit (Spindelöl, Seifenwasser usw.) verwenden. Wenn keine Schneidflüssigkeit zur Verfügung steht, so tragen Sie Schmierfett auf die Rückseite des zu schneidenden Materials auf.

5. Schneiden von Löchern

(1) In Schnittholz Die Schnittrichtung wird der Faserrichtung des Holzes angepasst. Es wird Schritt für Schritt geschnitten, bis ein Fenster in der Mitte des Schnittholzes entstanden ist. (Abb. 15) (2) In anderen Materialien Beim Schneiden eines Fensters in anderen Materialien als Holz wird zu Anfang ein Loch mit einer Bohrmaschine oder einem ähnlichen Werkzeug gebohrt, von dem aus das Schneiden beginnt.

Die Grundplatte kann für Winkelschnitte bis zu 45° nach beiden Seiten geschwenkt werden. (Abb. 16) (1) Die Grundplattenschraube mit dem mitgelieferten Sechskantinnenschlüssel lösen und die Grundplatte voll nach vorne bewegen. (Abb. 11, 12) (2) Die Skala (von 0 bis 45 Grad in Schritten von 45 Grad) des halbrunden Teils der Basis auf die Markierung [ ] an der Getriebeabdeckung ausrichten. (Abb. 17) (3) Die M5-Schraube wieder anziehen. (Abb. 11) (4) Die Ringposition auf „0” stellen. HINWEIS: Winkelschnitte können nicht gemacht werden, wenn der Schnipseldeckel oder der Staubsammler angebracht ist.

ANSCHLUSS AN EINEN STAUBSAUGER

Verwenden Sie einen Reiniger (separat erhältlich), einen Staubfang (separat erhältlich) sowie einen Adapter (separat erhältlich), um den Großteil des anfallenden Staubs zu entfernen. (1) Den Sechskantinnenschlüssel von der Grundplatte entfernen. (2) Die Grundplatte voll nach vorne bewegen. (Abb. 11, 12) (3) Schnipseldeckel anbringen. (4) Den Staubsammler mit dem Adapter anbringen. (Abb. 18) (5) Den Adapter mit der Nase des Staubsaugers verbinden. (Abb. 18) (6) Den Staubsammler in das hintere Loch der Grundplatte einschieben, bis der Haken in die Nut einrastet. (Abb. 19) (7) Den Haken drücken, um den Staubsammler zu entfernen. HINWEIS: Tragen Sie zusätzlich eine Staubmaske, sofern vorhanden.

BETREFFEND SÄGEN VON ROSTFREIEN

STAHLBLECHEN ACHTUNG: Zur Verhütung von Loslösen oder Beschädigung des Sägeblatts bzw. übermäßigen Verschleißes des Tauchkolbens bitte sicherstellen, dass die Grundplatte beim Sägen fest am Werkstück anliegt. Beim sägen von rostfreien Stahlblechen die Einheit wie unten angegeben einstellen:

1. Geschwindigkeitseinstellung

Sägeblatt Dicke des Materials Nr. 97 1,5 bis 2,5 mm Geschwindigkeit Mittlere Geschwindigkeit HINWEIS: Je höher die Geschwindigkeit ist, destoschneller wird das Material gesägt. Die Lebensdauer des Sägeblattes aber wird in diesem Fall verringert. Wenn die Geschwindigkeit zu giedrig ist, nimmt das Sägen längere Zeit in Anspruch, aber die Lebnsdauer wird verlängert. Die Einstellung nach Wunsch vornehmen.

5/16/07, 15:39 Deutsch

2. Die Orbitalstellung ,,0“ wählen

HINWEIS: 䡬 Beim Sägen immer Sägeflüssigkeit verwenden (Ölschneideflüssigkeit), um die Lebnsdauer des Sägeblattes zu verlängern.

AUSWAHL DER SÄGEBLÄTTER

䡬 Standardzubehör Für maximale Leistung ist es sehr wichtig, das Sägeblatt auszuwählen, das sich bei den Eigenschaften des zu schneidenden Materials am besten eignet. Als Standardzubehör werden drei Sägeblattypen geliefert. Die Nummer des Sägeblatts ist in der Nähe der Halterung jedes Sägeblatts eingraviert. Das geeignete Sägeblatt wird anhand der Tabelle 3 bestimmt. AUFBEWAHRUNG DES SECHSKANTINNENSCHLÜSSELS Der Sechskantinnenschlüssel kann an der Grundplatte angebracht werden. (siehe Abb. 20)

WARTUNG UND INSPEKTION

1. Inspektion des Sägeblatts

Die Weiterverwendung eines stumpfen oder beschädigten Sägeblatts führt zu verminderter Schnit tleistung und kann eine Überbelastung des Motors hervorrufen. Das Sägeblatt wird durch ein neues ersetzt, wenn übermäßige Abnutzung festgestellt wird.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Wartung des Motors

Die Motorwicklung ist das „Herz” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/ oder mit Öl oder Wasser in Berührung kommt.

Falls die Akku-Stichsäge verschmutzt ist, reiben Sie sie mit einem weichen trockenen oder einem leicht in Seifenwasser getränkten Tuch ab. Benutzen Sie keine chlorhaltigen Lösungsmittel, Benzin oder Farbverdünnung, da dadurch das Plastik schmelzen kann.

Bewahren Sie die Akku-Stichsäge an einem Ort auf, dessen Umgebungstemperatur 40°C nicht überschreitet und der sich außerhalb der Reichweite von Kindern befindet.

6. Liste der Wartungsteile

A: Punkt Nr. B: Code Nr. C: Verwendete Anzahl D: Bemerkungen ACHTUNG Reparatur, Modifikation und Inspektion von HitachiElektrowerkzeugen müssen durch ein Autorisiertes Hitachi-Wartungszentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem Autorisierten Hitachi-Wartungszentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden. GARANTIE Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter. HINWEIS: Aufgrund des ständigen Forschungs-und Entwicklungsprogramms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 95 dB (A) Gemessener A-gewichteter Schalldruck: 84 dB (A) Messunsicherheit KpA: 3 dB (A) Bei der Arbeit immer einen Ohrenschutz tragen. Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 3,5 m/s2.

5/16/07, 15:39 Deutsch Tabelle 3 Liste der geeigneten Sägeblätter Zu schneidendes Material Schnittholz Sägeblätter Nr. 1 (Lang) Materialqualität Allgemeines Schnittholz Unter Furnierplaten Flßstahlblech Einsenblech Rostfreies Stahlblech Nichteisenmetalle Kunststoffe Aluminium, Kupfer, Messing Aluminiumschürze Phenolharz, Melaminharz, usw. Vinylchlorid, Acrylharz, usw. Geschäumtes Polyäthylen, Geschäumtes Styrol Pappe, Wellpappe Holzfasermaterial Hartfaserplatte Faserplatte Nr. 1 Nr. 11 Nr. 12, Nr. 15 Nr. 16, Nr. 21 Nr. 22 Nr. 41 Nr. 97 (Extralang)

1,5 ∼ 2,5 3 ∼ Unter Unter

Hohe Hohe bis zu bis zu

HINWEIS: 䡬 Der Mindest-Schnittradius von Sägeblatt Nr. 1 (Lang), Nr. 1 (Extralang), Nr. 21, Nr. 22 und Nr. 41 ist 100 mm.

Modell-Nr. Serien-Nr. Kaufdaturn Name und Anschrift des Kunden Name und Anschrift des Händlers (Bitte mit Namen und Anschrift des Handlers abstempeln) Français
