GEBRUIKSAANWIJZING CJ18DL HITACHI

5/16/07, 15:38 Nederlands

Voorwaarts Avanzar Para a frente

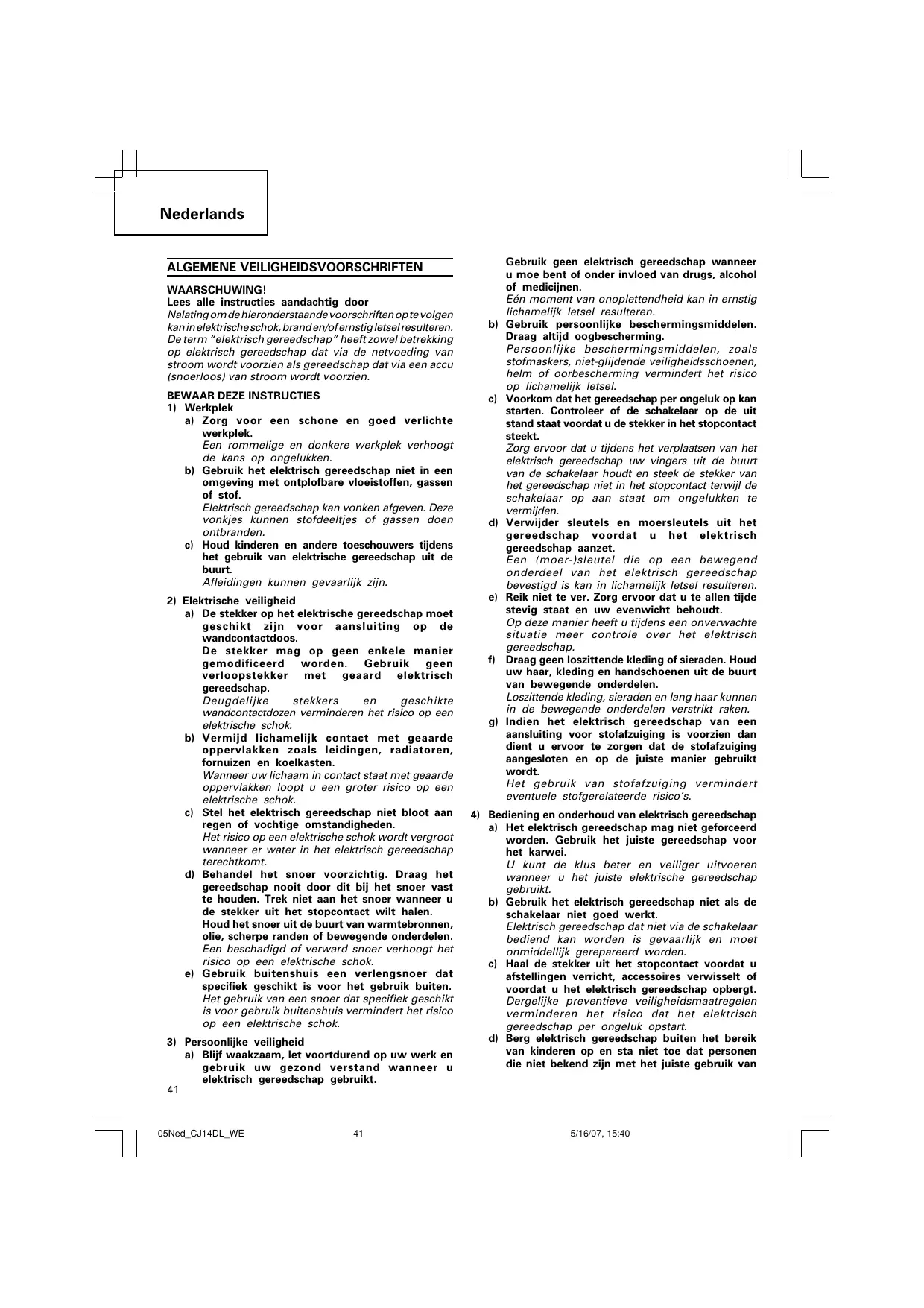

5/16/07, 15:40 Nederlands ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Lees alle instructies aandachtig door Nalating om de hieronderstaande voorschriften op te volgen kan in elektrische schok, brand en/of ernstig letsel resulteren. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige en donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Persoonlijke beschermingsmiddelen, zoals stofmaskers, niet-glijdende veiligheidsschoenen, helm of oorbescherming vermindert het risico op lichamelijk letsel. Voorkom dat het gereedschap per ongeluk op kan starten. Controleer of de schakelaar op de uit stand staat voordat u de stekker in het stopcontact steekt. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en steek de stekker van het gereedschap niet in het stopcontact terwijl de schakelaar op aan staat om ongelukken te vermijden. Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van 5/16/07, 15:40 Nederlands het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-hetzelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies en het bestemde doel worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van elektrisch gereedschap voor andere doeleinden dan het bestemde doel kan tot gevaarlijke situaties leiden.

5) Gebruik van gereedschap en onderhoud van de batterij

a) Ga na dat de schakelaar op de uitstand staat vooraleer u de batterijgroep aanbrengt. Het aanbrengen van een batterijgroep in apparaten die ingeschakeld zijn vergroot het gevaar op ongevallen. b) Herlaad enkel met de lader die door de fabrikant wordt gespecificeerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. c) Gebruik de apparaten enkel met specifiek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. d) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. e) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VOORZORGSMAATREGELEN VOOR DE

SNOERLOZE DECOUPEERZAAGMACHINE

1. Laad de accu bij een temperatuur van 0 – 40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De accu kan niet bi een temperatuiur van boven de 40°C geladen worden. De meest geschikte temperatuur is tussen de 20 –25°C.

2. Gebruik de acculader niet kontinu.

Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

3. Voorkom dat stof of vuil in de opening van de

aansluiting van de batterij terecht komt.

4. Demonteer de oplaadbare batterij of oplader niet.

5. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

6. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploffen.

7. Steek nooit een voorwerp in de ventilatieopeningen

van de oplader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gesto ken, kan dit resulteren in een elektrische schok of beschadiging aan de oplader.

8. Breng de batterij naar de dealer waar deze gekocht

werd, indien deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.

9. Het gebruik van een uitgeputte accu zal de oplader

10. Als het apparaat continu bij lage snelheid gebruikt

wordt, betekent dit een extra belasting voor de motor, hetgeen kan resulteren in het vastlopen van de motor. Gebruik het elektrisch gereedschap tijdens gebruik altijd zodanig dat het zaagblad niet in het werkstuk vastraakt. Stel de bladsnelheid altijd zodanig in dat het apparaat gemakkelijk zaagt.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION

BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In geval 1 en 2 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie. De motor komt tot stilstand wanneer de batterij leeg is (De batterijspanning valt tot ongeveer 12V (CJ18DL) / ongeveer 8V (CJ14DL)). De batterij moet in dit geval onmiddellijk opgeladen worden. De motor kan tot stilstand komen wanneer het gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de

5/16/07, 15:40 Nederlands overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen. Zorg ervoor dat er geen spaanders en stof op de accu ophopen. Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. Bewaar een ongebruikte accu niet op een plaats waar het aan spaanders en stof wordt blootgesteld. Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.). Doorboor de accu niet met een scherp voorwerp, zoals een nagel, klop er niet op met een hamer, stap niet op de accu of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken. Gebruik geen zichtbare beschadigde of vervormde accu. Gebruik de accu niet met een omgekeerde polariteit. Sluit hem niet rechtstreeks aan op elektrische toestellen of fittingen van sigarettenaanstekers in wagens. Gebruik de accu niet voor andere doeleinden dan deze die gespecificeerd werden.

Wanneer de accu niet kan worden opgeladen, zelfs nadat de specifieke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen. Breng de accu niet op hoge temperaturen of drukken of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer. Blijf uit de buurt van vuur onmiddellijk nadat een lek of vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur,

warmteopwekking, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de acculader en stopt u het gebruik. LET OP Wanneer u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken. Wanneer de vloeistof lekt op uw huid of kleding, was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt. Wanneer u roest, een vieze geur, oververhitting, verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper. TECHNISCHE GEGEVENS Snoerloze Decoupeerzaagmachine Model Voltage CJ14DMR CJ14DL Max. Zaagdiepte Aantal slagen onbelast Slaglengte Laagste zaagstraal Oplaadbare batterij CJ18DMR 14,4V 2,0 Ah EB14B:Ni-Cd (12 cellen) 3,0 Ah

CJ18DL 18V 5/16/07, 15:40 Nederlands Oplader Model Oplaadspanning Oplaadtijds UC18YG 7,2 – 18 V 50 min. 0,3 kg 2,0 Ah : Ni-Cd 3,0 Ah : Li-ion Gewicht UC18YRL 7,2 – 18 V 30 min. 45 min. 0,6 kg De oplaadtijd is bij benadering; de werkelijke oplaadtijd kan variëren. „x” Geeft aan dat de batterij niet geschikt is voor de oplader in kwestie. STANDAARD TOEBEHOREN

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de batterijvergrendeling om de batterij te verwijderen (zie Afb. 1). LET OP Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen aan de juiste kant (zie Afb. 1). OPLADEN

De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. EXTRA TOEBEHOREN ... los te verkrijgen (1) Diverse typen bladen Zie Tabel 3 voor gebruik vande zaagbladen. (2) Geleider (3) Onder-voetplaat (4) Stof-verzamel De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGSGEBIEDEN 䡬 Het zagen van verschillende timmerhoutsoorten 䡬 Het zagen van vloeistalen platen, aluminium platen en koperen platen 䡬 Het zagen van kunsthars, zoals phenolhars en vinylchloride 䡬 Het zagen van dun en zacht 䡬 Het zagen van roestvrij staal (met zaagblad 97) 〈UC18YRL〉 Voor het gebruik van de snoerloze decoupeerzaagmachine dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer van het acculader op het

stopkontakt aan Wanneer de stekker van de acculader in het stopkontakt wordt gestoken, zal het controlelampje in rood knipperen (Met tussenpozen van 1 sekonde).

2. Steek de batterij in het acculader

Druk de batterij stevig op zijn plaats, tot het de bodem van het lader-compartiment raakt. LET OP 䡬 Zorg dat de batterij in de juiste richting van plus en min wordt geplaatst, anders is niet alleen opladen onmogelijk, maar er kunnen ook storingen in de werking van de oplader ontstaan zoals een beschadigd oplaadcontact.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen (Met tussenpozen van 1 sekonde) (Zie Tabel 1). (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de oplaadbare batterij of het acculader.

5/16/07, 15:41 Nederlands Tabel 1 Aanduidingen van het controlelampje Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Voor het laden Knippert (ROOD) Tijdens opladen Brandt (ROOD) Na opladen Knippert (ROOD) Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Opladen onmogelijk Knippert (ROOD) Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde) Oververhitting standby Brandt (GROEN) Blift branden Er is iets mis met de batterij of met het acculader. De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld). Blijft branden OPMERKING: De UC18YRL koelt de oververhitte batterij met een koelventilator af. (2) Batreffende de temperatuur van de oplaadbare batterij De temperatuur van oplaadbare batterijen verloopt zoals aangegeven in de onderstaande tabel; batterijen die erg warm zijn dient u voor het opladen even af te laten koelen. Tabel 2 Temperatuur voor opladen van baterijen Chargeur UC18YRL Oplaadbare batterijen Ni-Cd batterijen –5°C – 55°C Li-ion batterijen 0°C – 50°C

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit OPMERKING Verwijder beslist de accu van de lader na gebruik. Bewaar op een veilige plaats. LET OP 䡬 Als wordt geprobeerd de batterij op te laden terwijl deze te warm is geworden door langdurige blootstelling aan direkt zonlicht of onmiddellijk na gebruik van de batterij, is het mogelijk dat het kontrolelampje van de acculader groen oplicht. Mocht dit zich voordoen, laat de batterij dan eerst even afkoelen alvorens u deze oplaadt. 䡬 Wanneer het controlelampje snel in rood knippert (vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en controleer de opening van de laatste dan op de aanwezigheid van een voorwerp dat er niet hoort. Is er geen voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of het oplaadapparaat. Laat deze dan controleren door een bevoegde onderhoudsinstantie. 䡬 Omdat de ingebouwde mircocomputer ongeveer 3 seconden nodig heeft om te bevestigen dat de met UC18YRL opgeladen batterij uit de lader is genomen, dient u 3 seconden te wachten met het terugplaatsen van de batterij om het opladen te continueren. De batterij wordt mogelijk onjuist opgeladen wanneer u de batterij binnen drie seconden terugplaatst. 〈UC18YG〉 Voor het gebruik van de snoerloze decoupeerzaagmachine dient de accu als volgt opgeladen te worden.

1. Sluit het snoer van de oplader aan op een stopkontakt

Wanneer het snoer aangesloten wordt, wordt de oplader ingeschakeld.

2. Steek de batterij in de oplader

Steek de batterij stevig en op de juiste manier naar binnen tot deze de bodem van de lader raakt (de indikator gaat branden). LET OP Als het kontrolelampje niet oplicht, trek dan het netsnoer uit het stopkontakt en kontroleer de montagerichting van de batterij. Wanneer de batterij volledig opgeladen is, gaat het kontrolelampje uit. Het opladen zal langer duren bij lage temperatuur of wanneer de spanning van de stroombron te gering is. Als het kontrolelampje ook na 120 minuten opladen nog niet dooft, stop dan met opladen en neem dan kontakt op met uw BEVOEGDE HITACHI ONDERHOUDSDIENST. LET OP Als de batterij aan direct zonlicht blootstaat na gebruik, is het mogelijk dat het kontrolelampje niet aan gaat.

3. Verwijder de stekker uit het stopcontact

4. Houd de oplader stevig vast tijdens het verwijderen

5/16/07, 15:41 Nederlands Betreffende het ontladen raken van nieuwe batterij e.d. Aangezien bij nieuwe en langdurig niet gebruikte batterij de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de accu 2 à 3 maal bij kamer-temperatuur op te laden. Om langdurig gebruik van de batterij te bevorderen (1) Laad batterij op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint.

VOOR BEGIN VAN HET WERK

1. Voorbereiden en kontroleren van de werkomgeving

Zorg ervoor dat de werkplaats voldoet aan alle eisen die in de voorzorgsmaatregelen vermeld staan.

2. Kontroleren van de batterij

Zorg ervoor dat de batterij stevig geplaatst wordt. Indien dit niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.

3. Vrijgekomen stof tijdens het zagen

De stof die tijdens het zagen vrijkomt kan de gezondheid van de gebruiker benadelen. Wij adviseren dat u de volgende voorzorgsmaatregelen neemt. a) Draag een stofmasker b) Gebruik een externe stofverzamelaar Wanneer u een externe stofverzamelaar gebruikt, dan moet de adapter op de slang van de stofverzamelaar worden aangesloten. (Afb. 19)

4. Verwisselen van bladen

(1) Open de hendel tot aan de aanslag. (Afb. 2-pijl I) (2) Verwijder het huidige blad. (3) Breng het nieuwe blad in de bladhouder tot aan de aanslag. (Afb. 2-pijl II) (4) Sluit de hendel. (Afb. 2-pijl III) LET OP: 䡬 U moet de stroom UIT schakelen en de accu losmaken van het apparaat voor u de bladen gaat verwisselen. 䡬 Open de hendel niet wanneer de plunjer nog beweegt. OPMERKING: 䡬 Controleer of de uitsteeksels van het blad goed in de bladhouder zitten. (Afb. 3) 䡬 Controleer of het blad in de groef van de rol valt. (Afb.

5. Instellen van de baanfunktie

(1) Deze decoupeerzaag is voorzien van een pendelfunctie waarbij het zaagblad voor- en achterwaarts beweegt, en op en neer. Zet de omstelknop die wordt aangetoond in Afb. 7 op „0” om de baanfunktie te minimalizeren (het zaagblad beweegt slechts op en neer). De baanfunktie kan worden gekozen in vier stappen van „0” to „III”. (2) Verminder de baanfunktie voor harde materialen, zoals staalplaat, enz. Verhoog de baanfunktie om de werkingsefficientie te verhogen voor de zachte materialen, zoals hout, platic, enz. Verminder de baanfunktie voor het nauwkeurig zagen.

6. Zagen van roestvrije staalpalten

Deze decoupeerzaag kan roestvrij stalen platen zagen indien uitgerust met een No. 97 zaagblad. Lees zorgvuldig de paragraaf „Betreffende het zagen van roestvrije staalplaten” voor de juiste werkwijze.

7. Anti-splinterstuk

Door bij het zagen van hout het anti-splinterstuk te gebruiken, kunt u het splinteren van het oppervlak tegengaan. Steek het anti-splinterstuk op de voetplaat en druk het stevig vast. (Zie Afb. 8)

Deze beveiliging voorkomt dat spaanders en splinters in het rond geslingerd worden en verbetert de effectiviteit van de stofzak. Steek de spaankast tussen de voetplaat en de hendel en druk vast. (Afb. 9) Wanneer u de spaankast verwijdert, dient u de knop aan beide zijden vast te pakken en voorzichtig te openen tot deze van de decoupeerzaag kan worden gehaald. (Afb. 10) OPMERKING: De spaankast kan bij het zagen van metaal als het ware gezandstraald worden.

Met de onder-voetplaat (staal) vermindert u de kans op krassen van de aluminium voetplaat, vooral bij het zagen van metaal. Met de onder-voetplaat (kunststof) vermindert u de kans op krassen van het werkoppervlak. Bevestig de onder-voetplaat aan de onderkant van de voetplaat met de 4 meegeleverde schroeven.

10. Lampje aanzetten.

Druk de schakelaar in om het lampje aan te zetten. Laat de schakelaar los om het lampje uit te zetten. WAARSCHUWING: Kijk niet rechtstreeks naar het licht of de lichtbron. ZAGEN OPMERKINGEN bij gebruik lithium-ion batterij De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. Wanneer het gereedschap overbelast raakt kan de motor tot stilstand komen. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie. Laat de schakelaar onmiddelijk los en zoek naar de oorzaak van de overbelasting. LET OP: 䡬 Om te voorkomen dat het blad loskomt en dat de plunjer beschadigd raakt of te snel verslijt, moet u ervoor zorgen dat het oppervlak van de basisplaat het werkstuk raakt terwijl u aan het zagen bent. 䡬 Bij lage draaisnelheden, kan geen hout gezaagd worden met een dikte van 10 mm of meer of staal met een dikte van 1 mm of meer.

5/16/07, 15:41 Nederlands

1. Zagen met de parallelgeleider

Wanneer u een rechte lijn wilt zagen, kunt u het beste eerst een lijn aftekenen en deze volgen bij het zagen. Met de geleider (los verkrijgbaar) kunt u gemakkelijk in een rechte lijn zagen. (1) Draai de bout van de voetplaat los met de inbussleutel. (Afb. 11) (2) Doe de voetplaat helemaal naar voren (Afb. 12) en draai de bout van de voetplaat weer vast. (3) Bevestig de geleider door deze in het bevestigingsgat in de voetplaat te steken en draai de M5 bout vast. (Afb. 13) (4) Zet de pendelinstelling op „0”. OPMERKING: Om accuraat te kunnen zagen met de geleider (Afb. 13), moet de pendelinstelling op „0” gezet worden.

2. Het zagen van kromme lijnen

Bij het zagen van een kleine cirkelboog wordt de snelheid, waarmee de machine naar voren schuift, verminderd. Wanneer de machine te snel naar voren geschoven wordt, zou dat tot een breuk van het zaagblad kunnen leiden.

3. Het zagen van cirkels of een cirkelboog

De geleider is ook handig bij het zagen van cirkels. Nadat u de geleider heeft bevestigd op de hierboven beschreven manier, kunt u een spijker of schroef in uw werkstuk vastmaken door het gat in de geleider en deze zo als spil gebruiken bij het zagen van een cirkel. (Afb. 14) OPMERKING: Het zagen in een cirkel moet zo veel mogelijk gebeuren met het blad verticaal ten opzichte van het ondervlak van de voetplaat.

4. Het zagen van metaal

(1) Zet de pendelinstelling op „0” of „I”. (2) Zaag het materiaal met middelmatige snelheid. (3) Gebruik altijd de juiste zaagvloeistof (zaagolie, sop enz.). Wanneer u geen zaagvloeistof heeft, kunt u vet aanbrengen op de achterzijde van het te zagen materiaal.

5. Het zagen van gaten

(1) In bestekhout De zaagrichting in één lijn brengen met de richting van de houtvezel. Men zaagt stap voor stap, tot er in het midden van het hout een venster ontstaan is. (Afb. 15) (2) In overige materialen Bij het zagen van een venster in ander materiaal dan hout boort men eerst met een boormachine of soortgelijk gereedschap een gat voor, van waaruit men begint te zagen.

De voetplaat kan naar beide zijden maximaal 45° kantelen zodat u onder een hoek kunt zagen. (Afb. 16) (1) Draai de bout van de voetplaat los met de inbussleutel die zich op de voetplaat bevindt en doe de voetplaat helemaal naar voren. (Afb. 11, 12) (2) Breng de gewenste hoek op de schaal (van 0 t/m 45 graden in stappen van 15 graden) op het halfcirkelvormige deel van de voetplaat in lijn met het [ ] merkteken op de behuizing. (Afb. 17) (3) Draai de M5 bout weer vast. (Afb. 11) (4) Zet de pendelinstelling op „0”. OPMERKING: U kunt niet onder een hoek zagen wanneer de spaankast of de stofkap is bevestigd.

AANSLUITING OP DE REINIGER

Door een reiniger (los verkrijgbaar) te gebruiken via de stofzak (los verkrijgbaar) en de adapter (los verkrijgbaar) kan het meeste zaagsel en stof worden verzameld. (1) Haal de inbussleutel van de voetplaat. (2) Doe de voetplaat helemaal naar voren. (Afb. 11, 12) (3) Bevestig de spaankast. (4) Sluit de stofzak en de adapter aan. (Afb. 18) (5) Sluit de adapter aan op de neus van de reiniger. (Afb. 18) (6) Doe de stofzak in het gat aan de achterkant tot de haak in de inkeping valt. (Afb. 19) (7) Druk de haak in om de stofzak te kunnen verwijderen. NB: Draag een stofmasker, wanneer beschikbaar.

BETREFFENDE HET ZAGEN VAN ROESTVRIJE

STAALPLATEN LET OP: Om te voorkomen dat het blad loskomt en dat de plunjer beschadigd raakt of te snel verslijt, moet u ervoor zorgen dat het oppervlak van de basisplaat het werkstuk raakt terwijl u aan het zagen bent. Bij het zagen van roestvrije staalplaten, diet u het apparaat in te stellen, zoals hieronder beschreven staat:

1. Instellen van de snelheid

ZaagDikte van het Snelheid bladen materiaal Nr. 97 1,5 – 2,5 mm OPMERKING: Naarmate de snelheid, hoger is, wordt het materiaal sneller gezaagd. De levensduur van het zaaglad wordt hierdoor echter wel verkort. Wanneer de zaagsnelheid te laag is, duurt het zagen langer, maar de levensduur van het zaagblad wordt hierdoor verlengd. Maak de instellingen naar eigen voorkeur.

2. Zet de draai-positie op „0”

OPMERKING: 䡬 Gebruik tijdens het zagen zaagvloeistof (zaagvloeistof op oliebasis) om de levensduur van het zaagblad te verlengen.

KEUZE VAN DE ZAAGBLADEN

䡬 Standaard toebehoren Om een maximaal prestatievermogen en goede resultaten te bereiken is het erg belangrijk het juiste zaagblad te kiezen, dat het beste geschikt is voor de soort en dikte van het te zagen materiaal. Drie soorten zaagbladen worden als standaard toebehoren bijgeleverd. Het nummer van het zaagblad is in de nabijheid van de houder van elk zaagblad ingegraveerd. Het geschikte zaagblad wordt aan de hand van Table. 3 gekozen.

OPBERGEN VAN DE INBUSSLEUTEL

De inbussleutel kan opgeborgen worden in de zaagtafel (zie Afb. 20).

Middelste snelheid 5/16/07, 15:41 Nederlands

1. Inspectie van de zaagbladen

Het verder gebruiken van stompe of beschadigde zaagbladen leid tot een verminderde zaagmoet worden prestatie en kan een overbelasting van de motor veroorzaken. Het zaagblad vernieuwd, wanneer een bovenmatige slijtage vastgesteld wordt.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/ of met olie of water bevochtigd wordt.

4. Reiningen van de behuizing

Gebruik een zachte, droge doek bevochtigd met zeepsop om de snoerloze decoupeerzaagmachine schoon te maken. Gebruik geen benzine, verfverdunner of chloorproducten, omdat deze het plastic doen smelten.

Bewaar de snoerloze decoupeerzaagmachine op een plek buiten het bereik van kinderen en waar de temperatuur lager is dan 40°C.

6. Lijst vervangingsonderdelen

A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING: Op grond van het voortdurende research-en ontwikkelings-programma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 95 dB (A) Gemeten A-gewogen geluidsdrukniveau: 84 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Typische gewogen effektieve versnellingswaarde: 3,5 m/s2.

5/16/07, 15:41 Nederlands Table. 3 Lijst van geschikta zaagbladen Te zagen materiaal Zaagbladen Materiaalkaliteit Algemeen bestekhout Bestekhout Fineerplaten Stalen platen Metalen Non-ferro Plastic Vloeistalen platen Roestvrije staalplaat Aliminium, koper, messing Aluminium raamwerk Phenolhars, melaminehars, etc. Vinylchloride, acryhars, etc. Geschuimd polyethleen, geschuimd styrol Karton, golfkarton Houtverzelmateriaal Hardboard Vezelplaat nr. 1 nr. 1 nr. 11 nr. 12, nr. 15 nr. 16, nr. 21 nr. 22 nr. 41 nr. 97 (Lang) (Superlang)

Dikte van het materiaal (mm) Onder Onder 10 ∼ Onder 10 ∼ 10 ∼

1,5 ∼ 2,5 3 ∼ Onder Onder

Modelnummer Serienummer Datum van aankoop Naam en adres van de gebruiker Naam en adres van de handelaar (Stempel a.u.b. naam en adres vande de handelaar)
