GEBRUIKSAANWIJZING DH 14DMR HITACHI

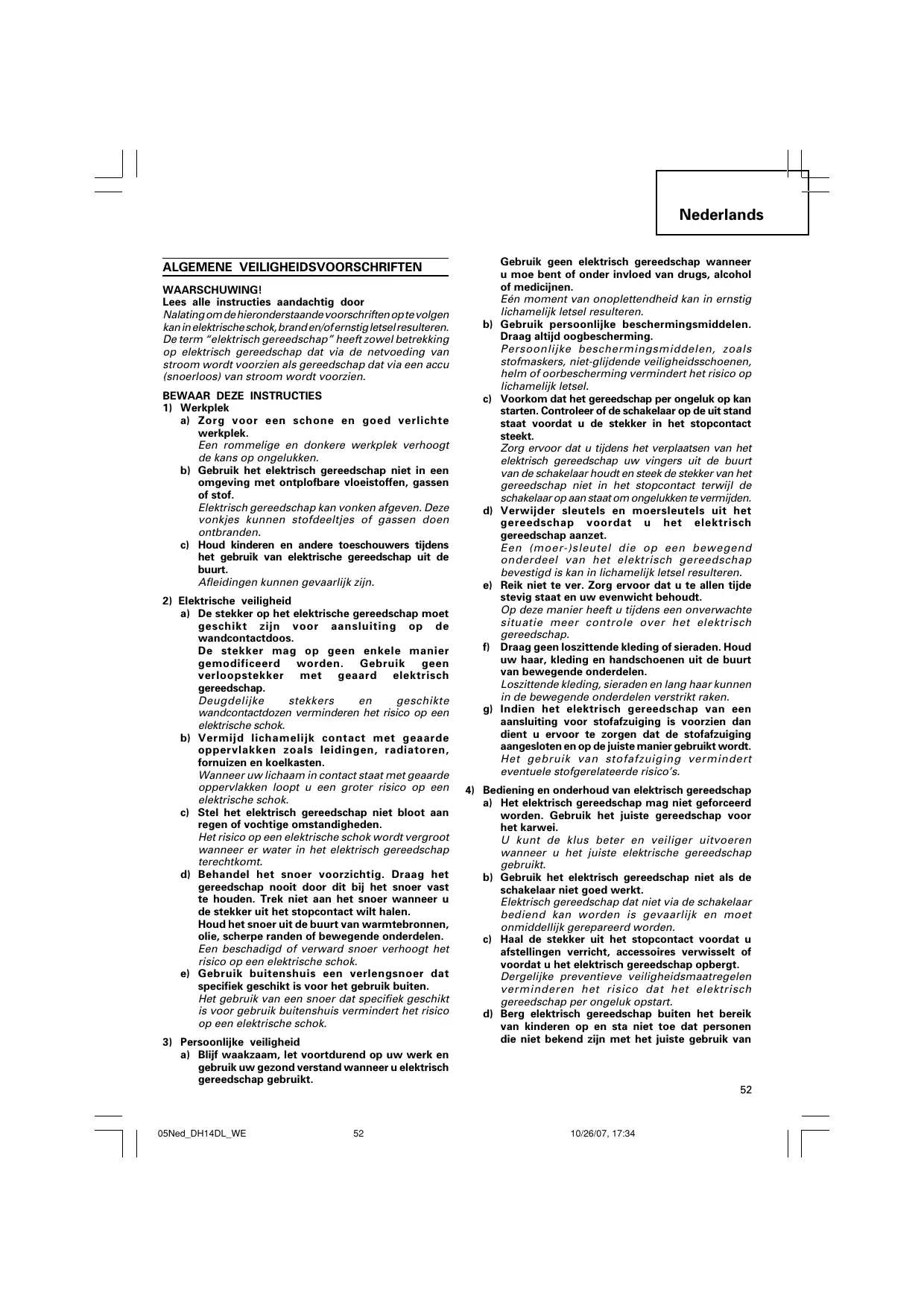

10/26/07, 17:33 Nederlands ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Lees alle instructies aandachtig door Nalating om de hieronderstaande voorschriften op te volgen kan in elektrische schok, brand en/of ernstig letsel resulteren. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

BEWAAR DEZE INSTRUCTIES

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige en donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Persoonlijke beschermingsmiddelen, zoals stofmaskers, niet-glijdende veiligheidsschoenen, helm of oorbescherming vermindert het risico op lichamelijk letsel. Voorkom dat het gereedschap per ongeluk op kan starten. Controleer of de schakelaar op de uit stand staat voordat u de stekker in het stopcontact steekt. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en steek de stekker van het gereedschap niet in het stopcontact terwijl de schakelaar op aan staat om ongelukken te vermijden. Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van

10/26/07, 17:34 Nederlands het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-hetzelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies en het bestemde doel worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van elektrisch gereedschap voor andere doeleinden dan het bestemde doel kan tot gevaarlijke situaties leiden.

5) Gebruik van gereedschap en onderhoud van de batterij

a) Ga na dat de schakelaar op de uitstand staat vooraleer u de batterijgroep aanbrengt. Het aanbrengen van een batterijgroep in apparaten die ingeschakeld zijn vergroot het gevaar op ongevallen. b) Herlaad enkel met de lader die door de fabrikant wordt gespecificeerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. c) Gebruik de apparaten enkel met specifiek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. d) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. e) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VOORZORGSMAATREGELEN VOOR SNOERLOZE BOORHAMER

Laad de accu bij een temperatuur van 0 – 40°C. Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De batterij kan niet worden opgeladen bij temperaturen hoger dan 40°C. De meest geschikte temperatuur is tussen de 20 –25°C. Gebruik de acculader niet kontinu. Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt. Voorkom dat stof of vuil in de aansluitopening van de accu terecht komt. Demonteer de oplaadbare accu of acculader niet. Voorkom kortsluiting van de oplaadbare accu. Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren. Gooi de accu niet in het vuur. Een brandende accu kan ontploffen. Als u het apparaat kontinu gebruikt, kan het gebeuren dat het apparaat oververhit raakt, met als gevolg beschadiging van de motor en de schakelaar. Laat het apparaat in dat geval dan 15 minuten ongebruikt liggen. Steek nooit een voorwerp in de ventilatieopeningen van de acculader. Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader. Het gebruik van een uitgeputte accu zal de acculader beschadigen. Kontroleer of er geen elektrische bedrading achter de muur, het plafond of de vloer is, voordat me het boren begonnen wordt. Breng de accu naar de dealer waar deze gekocht werd, nadat deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte accu niet weg. Draag gehoorbescherming Blootstelling aan lawaai kan tot gehoorverlies leiden. Het booreinde gedurende of direct na het uitzetten NIET aanraken. Het booreinde wordt tijdens het boren uiterst heet en zou ernstige brandwonden kunnen veroorzaken. Gebruik de extra handgrepen die met het gereedschap zijn meegeleverd. Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren. Houd de handgrepen van het elektrisch gereed schap altijd stevig vast. Zoniet zal de tegendruk onzuiver werk of gevaarlijke situaties in de hand werken. Draag een stofmasker Adem de schadelijke stoffen die tijdens het boren of beitelen vrijkomen niet in. De stoffen kunnen schadelijk zijn voor uw gezondheid en de gezondheid van toeschouwers.

10/26/07, 17:34 Nederlands

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION

BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In geval 1 en 2 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg

is (De batterijspanning valt tot ongeveer 8V (DH14DL) / ongeveer 12V (DH18DL)). De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de accu

ophopen. Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. Bewaar een ongebruikte accu niet op een plaats waar het aan spaanders en stof wordt blootgesteld. Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de accu of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde

5. Sluit hem niet rechtstreeks aan op elektrische

toestellen of fittingen van sigarettenaanstekers in wagens.

6. Gebruik de accu niet voor andere doeleinden dan

deze die gespecificeerd werden.

7. Wanneer de accu niet kan worden opgeladen,

zelfs nadat de specifieke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.

8. Breng de accu niet op hoge temperaturen of

drukken of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

9. Blijf uit de buurt van vuur onmiddellijk nadat een

lek of vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur,

warmteopwekking, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de acculader en stopt u het gebruik. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de

ogen krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding,

was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper. TECHNISCHE GEGEVENS BOORMACHINE Model DH14DL DH14DMR DH18DL Onbelast toerental Save/Power 0 – 750 min-1 / 0 – 1500 min-1 Belaste slagfrequentie Save/Power 0 – 3100 min-1 / 0 – 6200 min-1 Kapaciteit Boren Beton 16 mm Staal 13 mm Hout DH18DMR 18 mm BCL1430: Li-ion EB14B: Ni-Cd EBM1830: Li-ion EB1820L: Ni-Cd 14,4 V (3,0 Ah 8 cellen) 14,4 V (2,0 Ah 10 cellen) 18 V (3,0 Ah 10 cellen) 18 V (2,0 Ah 13 cellen) Oplaadbare accu Gewicht 2,1 kg 2,4 kg 2,3 kg Gebruik de “SAVE” stand (spaarstand) niet wanneer u gaten boort met een houtboor. motor doorbranden. 2,6 kg Hierdoor kan de

EBM1830 Het is raadzaam om enkele extra batterijen bij de hand te houden.

10/26/07, 17:34 Nederlands

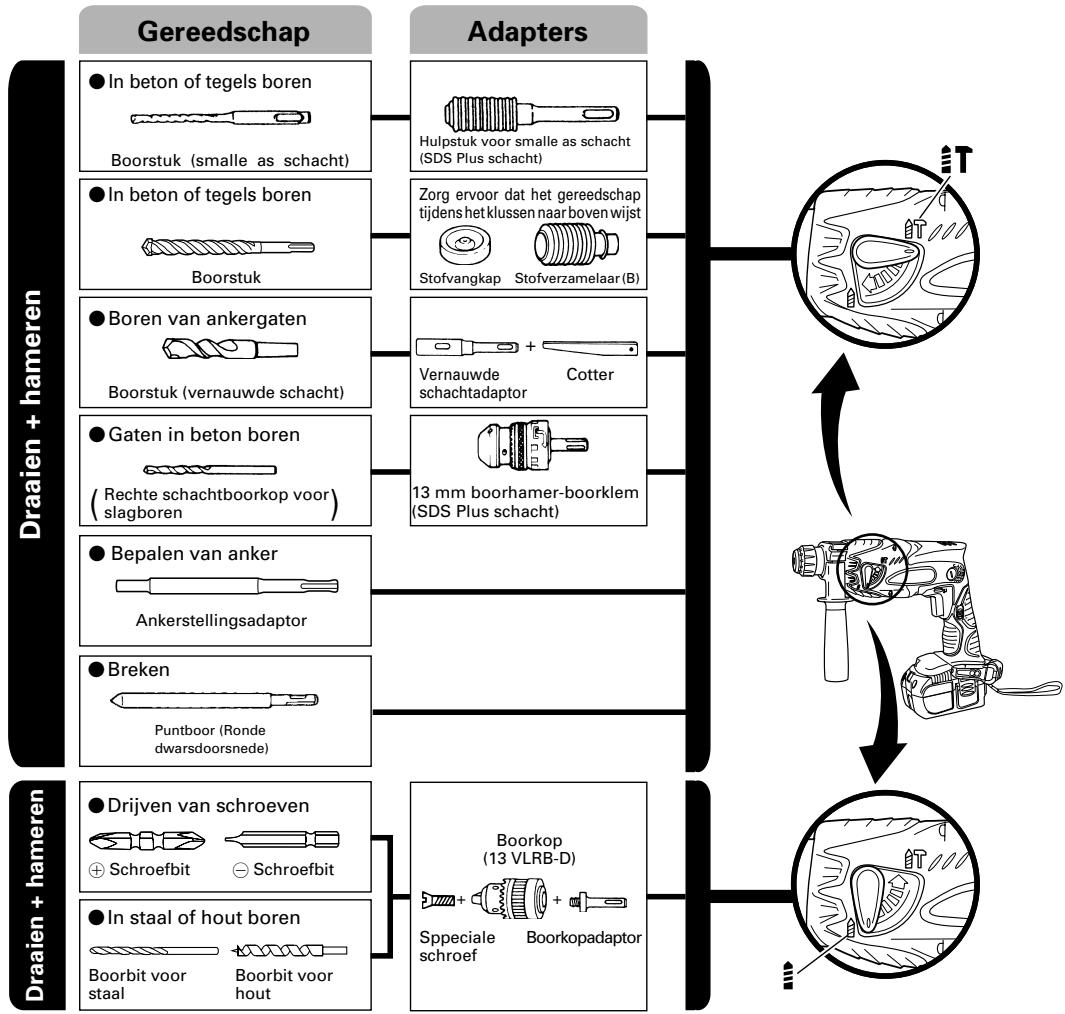

2. Gereedschap en adapter

Gereedschap Adapters In beton of tegels boren Boorstuk (smalle as schacht) In beton of tegels boren Zorg ervoor dat het gereedschap tijdens het klussen naar boven wijst Boorstuk Draaien + hameren Hulpstuk voor smalle as schacht (SDS Plus schacht) Stofvangkap Stofverzamelaar (B) Boren van ankergaten Vernauwde schachtadaptor Boorstuk (vernauwde schacht) Cotter Gaten in beton boren 13 mm boorhamer-boorklem (SDS Plus schacht) schachtboorkop voor ( Rechte slagboren Bepalen van anker Ankerstellingsadaptor Breken Draaien + hameren Puntboor (Ronde dwarsdoorsnede) Drijven van schroeven , Schroefbit Boorkop (13 VLRB-D) - Schroefbit

In staal of hout boren Sppeciale schroef Boorbit voor staal

Boorkopadaptor Boorbit voor hout

10/26/07, 17:34 Nederlands In beton of tegels boren TOEPASSINGEN Boorstuk (smalle as schacht) Buitendiameter Totale lengte Effektieve lengte 3,4 mm 90 mm 45 mm 3,5 mm SDS-plus boorbit Buitendiameter 4,0 mm 5,0 mm 5,5 mm 6,5 mm 7,0 mm 8,0 mm 8,5 mm 9,0 mm 12,0 mm 12,7 mm 14,0 mm 15,0 mm 16,0 mm Totale lengte 110 mm 110 mm 160 mm 110 mm 160 mm 160 mm 160 mm 160 mm 160 mm 166 mm 260 mm 166 mm 166 mm 166 mm 166 mm 260 mm Effektieve lengte 50 mm 50 mm 100 mm 50 mm 100 mm 100 mm 100 mm 100 mm 100 mm 100 mm 200 mm 100 mm 100 mm 100 mm 100 mm 200 mm Boren van ankergaten Vernauwde schachtadaptor Soort taper Morse taper (Nr.1) A-taper B-taper Bepalen van anker Ankerstellingsadaptor Anker formaat W 1/4” W 5/16” W 3/8” De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. Draaien en hameren Boren van ankergaten Boren van gaten in beton Boren van gaten in tegels Alleen draaien Boren in staal of hout (met los verkrijgbare toebehoren) Vastdraaien van machineschroeven, houtschroeven (met los verkrijgbare accessoires)

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accuvergrendelingen (2 stuks) om de batterij te verwijderen (zie Afb. 1 en 2) LET OP: Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht. (Zie Afb. 2) OPLADEN Voor het gebruik van de boorhamer dient de batterij als volgt opgeladen te worden.

1. Sluit het netsnoer van het oplaadapparaat op het

stopcontact aan. Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het controlelampje in rood knipperen. (met tussenpozen van 1 seconde).

2. Steek de batterij in het acculader.

Druk de batterij stevig op zijn plaats, tot het de bodem van het lader-compartiment raakt. LET OP: Zorg dat de batterij in de juiste richting van plus en min wordt geplaatst, anders is niet alleen opladen onmogelijk, maar er kunnen ook storingen in de werking van de oplader ontstaan zoals een beschadigd oplaadcontact.

Wanneer een batterij in de acculader wordt aangebracht, blijft het controlelampje kontinu rood branden. Wanneer de batterij volledig is opgeladen, gaat het controlelampje in rood knipperen. (met tussenpozen van 1 sekonde) (Zie Tabel 1). (1) Aanduiding van de controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in tabel 1, al naar geland de toestand van de oplaadbare batterij of de acculader.

10/26/07, 17:34 Nederlands Tabel 1 Aanduidingen van het controlelampje Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 seconde) Voor het laden Knippert (ROOD) Tijdens opladen Brandt (ROOD) Na opladen Knippert (ROOD) Brandt ongeveer 0,5 sekonde. Brandt ongeveer 0,5 sekonde niet. (Uit voor 0,5 sekonde) Opladen onmogelijk Knippert (ROOD) Brandt ongeveer 0,1 sekonde. Brandt ongeveer 0,1 sekonde niet. (Uit voor 0,1 sekonde) Oververhitting standby Brandt (GROEN) Blift branden Er is iets mis met de batterij of met het acculader. De batterij is oververhit. De batterij kan niet opgeladen worden (het opladen wordt hervat wanneer de batterij is afgekoeld). Blijft branden OPMERKING: De UC18YRL koelt de oververhitte batterij met een koelventilator af. (2) Batreffende de temperatuur van de oplaadbare batterij. De temperatuur van oplaadbare batterijen verloopt zoals aangegeven in de onderstaande tabel 2; batterijen die erg warm zijn dient u voor het opladen even af te laten koelen. Tabel 2 Temperatuur voor opladen van baterijen Chargeur Oplaadbare batterijen BCL1430, EBM1830 EB14B, EB1820L UC18YRL UC18YG 0°C – 50°C

4. Trek de stekker van het oplaadapparaat uit het

5. Houd het oplaadapparaat stevig vast en trek de

batterij er uit. OPMERKING: Verwijder na gebruik eerst de batterijen uit de lader en bewaar de batterijen op de juiste manier. LET OP: Als wordt geprobeerd de batterij op te laden terwijl deze te warm is geworden door langdurige blootstelling aan direkt zonlicht of onmiddellijk na gebruik van de batterij, is het mogelijk dat het kontrolelampje van de acculader groen oplicht. Mocht dit zich voordoen, laat de batterij dan eerst even afkoelen alvorens u deze oplaadt. Wanneer het kontrolelampje snel in rood knippert (vijfmaal per sekonde), neem de batterij dan uit het oplaadapparaat en kontroleer de opening van de laatste dan op de aanwezigheid van een voorwerp dat er niet hoort. Is er geen voorwerp in de opening aanwezig, dan is de storing waarschijnlijk te wijten aan de oplaadbare batterij of hek oplaadapparaat. Laat deze dan kontroleren door een bevoegde onderhoudsinstantie. Omdat de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om te bevestigen dat de met de oplader opgeladen accu is verwijderd, moet u minstens 3 seconden wachten voor u de accu weer terug doet om door te gaan met opladen. Als u de accu binnen 3 seconden terug doet, is het mogelijk dat deze niet goed zal worden opgeladen. Betreffende het ontladen raken van nieuwe batterijen e.d. Aangezien bij nieuwe en langduring niet gebruikte batterijen de chemische aktiviteit is teruggelopen, zal de stroomopbrengst bij het eerste en tweede gebruik slechts gering zijn. Dit is een tijdelijk verschijnsel; de normale oplaadtijd kan hersteld worden door de batterij 2 à 3 maal bij kamer-temperatuur op te laden. Om langduring gebruik van de batterijen te bevorderen (1) Laad batterijen op vóórdat ze volledig uitgeput zijn. Merkt u dat de gevoede apparatuur minder krachtig gaat werken, onderbreek dan het gebruik en laad de batterij op. Als u apparatuur op batterijvoeding te lang blijft gebruiken, kan dit leiden tot teruglopen van de batterijwerking en eventueel zelfs beschadiging ervan. (2) Verricht het opladen niet bij hoge temperatuur. Een oplaadbare batterij zal onmiddellijk na gebruik gewoonlijk erg warm zijn. Als u een dergelijke batterij onmiddellijk gaat opladen, zal de chemische balans in het inwendige verstord worden en zal de levensduur van de batterij afnemen. Laat de batterij daarom even afkoelen, voor u met opladen begint.

10/26/07, 17:34 Nederlands

1. Bevestigen van het boorstuk (Afb. 4, 5)

LET OP: Om ongelukken te voorkomen moet u de hoofdschakelaar uit zetten. OPMERKING: Bij gebruik van andere boren enz. dient u gebruik te maken van de echte, door ons bedrijf erkende onderdelen. (1) Maak de schacht van de boor schoon. (2) Steek de boor draaiend in de gereedschapshouder totdat hij vergrendelt. (Afb. 4) De greep hoeft tijdens het plaatsen van het boorstuk niet afgesteld te worden. (3) Controleer of de boor goed vast zit door eraan te trekken. (4) Om het boorstuk te verwijderen, de greep volledig in de richting van de pijl trekken en vervolgens het boorstuk naar buiten trekken.

2. Kontroleer of de accu op de juiste manier

3. Voor het installeren van de stofvangkap of de

stofverzamelaar (B) (Extra toebehoren) (Afb. 6, Afb. 7) Bij ebruik van de boorhamer boven uw hoofd zonder de stofopvang-adapter, dient u de stofvangkap of de stofverzamelaar (B) aan te brengen, voor het opvangen van stof en vallende deeltjes. Aanbrengen van de stofvangkap Breng de stofvangkap voor het gebruik aan op de boorkop, zoals aangegeven in Afb. 6. Voor het aanbrengen op een boorkop met een grote diameter kunt u het middengat van de stofvangkap vergroten door het voorzichtig met de boorhamer uit te boren. Aanbrengen van de stofverzamelaar (B) Breng de stofverzamelaar (B) voor het gebruik aan op de boorkop, door de stofverzamelaar (B) voor het eind van de boorkop gelijk te houden met de groef in de handgreep. (Afb. 7) LET OP: De stofvangkap en de stofverzamelaar (B) dienen uitsluitend voor het boren in beton. Gebruik deze onderdelen niet bij het boren in hout of in metaal. Steek de stofverzamelaar (B) volledig in het klemgedeelte van de hoofdeenheid. Bij inschakelen van de boorhamer terwijl de stofverzamelaar (B) niet tegen het beton-oppervlak aan sluit, zal de stofverzamelaar (B) met de boorkop mee draaien. Let dus op dat u de schakelaar pas indrukt nadat u de stofverzamelaar (B) stevig tegen het betonnen oppervlak gedrukt heeft. Bij gebruik van de stofverzamelaar (B) met een boorkop die in totaal meer dan 190 mm lang is, kan de stofverzamelaar (B) het betonnen oppervlad niet raken, zodat meedraaien dan onvermijdelijk is. Gebruik daarom de stofverzamelaar (B) uitsluitend op een boorkop met een totale lengte van 166 mm, 160 mm of 110 mm. Leeg de stofzak elke twee of drie gaten, wanneer u aan het boren bent. Verwijder de stofverzamelaar (B) voor u de boorkop vervangt.

4. Kiezen van aandrijfstuk

Schroefkoppen of boren kunnen beschadigd worden tenzij een boorstuk van de juiste grote gebruikt 59 wordt om de schroef aan te draaien. 05Ned_DH14DL_WE

5. Kontrole van de draairichting van de boor (Afb. 8)

De boor draait rechtsom (van achteren gezien) wanneer de R-kant van de drukknop ingedrukt wordt. De L-kant van de drukknop dient te worden ingedrukt om de boor linksom te laten draaien. (Zie Afb. 8) (De L en R markeringen zijn op de behuizing aangebracht.) LET OP: De druktoets kan niet ingeschakeld worden terwijl het elektrisch gereedschap aanstaat. Om de druktoets in te schakelen dient u eerst het elektrisch gereedschap uit te zetten voordat u de druktoets instelt.

• Gebruik een adapter voor een boorstuk met een kleine diameter. Deze gegevens dienen als referentiewaarden. Het aantal gaten dat geboord kan worden, is afhankelijk van de scherpte van het boortje en het soort beton waar het om gaat. LET OP: Als u het apparaat kontinu gebruikt, kan het gebeuren dat het apparaat oververhit raakt, met als gevolg beschadiging van de motor en de schakelaar. Laat het apparaat in dat geval dan 15 minuten ongebruikt liggen. GEBRUIK LET OP: Bij gebruik van de haak met lamp moet u goed opletten dat het hoofdtoestel niet valt. Als het gereedschap valt, bestaat er kans op een ongeluk. Bevestig geen ander hulpstuk aan het hoofdtoestel dan een kruiskopschroevendraaier wanneer u het hoofdtoestel aan de haak met lamp van uw riem laat hangen. Dit om letsel te voorkomen wanneer het gereedschap aan de broekriem wordt gedragen met hulpstukken met een scherpe punt, zoals een bit, aan het gereedschap bevestigd.

1. Gebruiken van de haak met lamp

De haak met lamp kan naar keuze aan de rechter- of aan de linkerkant worden bevestigd en de hoek kan worden ingesteld in 5 stappen tussen 0° en 80°. 10/26/07, 17:34 Nederlands (1) Gebruik van de haak (a) Trek de haak naar u toe in de richting van pijl (A) en verdraai deze vervolgens in de richting van pijl (B). (Afb. 9) (b) De hoek kan worden ingesteld in 5 stappen (0°, 20°, 40°, 60°, 80°). Zet de haak in de stand waarin u hem wilt gebruiken. (2) Overbrengen van de haak naar de andere kant LET OP: Onvolledige bevestiging van de haak kan in het gebruik leiden tot lichamelijk letsel. (a) Houd de machine stevig vast en verwijder de schroef met een schroevendraaier of een munt. (Afb. 10) (b) Verwijder de haak en de veer. (Afb. 11) (c) Bevestig de haak en de veer aan de andere kant en zet ze stevig vast met de schroef. (Afb. 12) OPMERKING: Let op de richting van de veer. Bevestig de veer met de grotere diameter van u af wijzend. (Afb. 12) (3) Gebruik als hulplicht (a) Druk de schakelaar in om het licht uit te zetten. Vergeet u dit te doen, dan zal het licht na 15 minuten automatisch uit gaan. (b) De richting van het licht kan worden versteld binnen het bereik van de haakstanden 1-5. (Afb. 13) Brandduur AAAA mangaan (gewone) batterijen: ca. 15 uur AAAA alkali batterijen: ca. 30 uur LET OP: Kijk niet direct in het licht. Hierdoor kunnen uw ogen letsel oplopen. (4) Vervangen van de batterijen (a) Draai de schroef van de haak los met een kruiskopschroevendraaier (No. 1). (Afb. 14) Verwijder de afdekking van de haak door deze in de richting van de pijl te duwen. (Afb. 15) (b) Verwijder de oude batterijen en doe de nieuwe batterijen ervoor in de plaats. Volg de aanduidingen op de haak en zorg ervoor dat de plus (+) en min (–) polen op de juiste plaats zitten. (Afb. 16) (c) Breng de inkeping op de behuizing van de haak in lijn met het uitsteeksel op de afdekking van de haak. Duw de afdekking in de tegenovergestelde richting als aangegeven door de pijl op Afb. 15 en draai de schroef weer vast. Gebruik in de handel verkrijgbare AAAA formaat batterijen (1,5 V). OPMERKING: Draai de schroeven niet te vast. Hierdoor zou u ze dol kunnen draaien. LET OP: Let op de volgende punten om batterijlekkage, corrosie of andere storingen te voorkomen. Zorg ervoor dat de batterijen met de plus (+) en min (–) polen op de juiste plaats zitten. Vervang allebei de batterijen tegelijkertijd. Gebruik geen oude en nieuwe batterijen door elkaar. Haal lege batterijen onmiddellijk uit de haak. Gooi batterijen nooit met het reguliere afval weg en gooi ze niet in het vuur. Houd batterijen te allen tijde buiten bereik van kinderen. Gebruik de batterijen op de juiste manier en volg de aanwijzingen op de verpakking.

2. Bediening van de schakelaar

De boor gaat draaien wanneer aan de trekkerschakelaar getrokken wordt. Wanneer de trekkerschakelaar wordt losgelaten stopt de boor. Het toerental van de boorhamer kan worden geregeld door de trekkerschakelaar verder of minder ver in te drukken. Als u een klein beetje aan de trekschakelaar trekt, is de snelheid laag en bij harder trekken wordt de snelheid verhoogd. Als u de trekschakelaar loslaat, wordt de ingebouwde rem in werking gesteld zodat het apparaat onmiddellijk stopt met draaien.

3. Draaien + Kloppen

Draai de omstelknop volledig in de richting van het ” teken om “draaien + kloppen” in te stellen. (1) Bevestig de boor. (2) Plaats de punt van de boor op de gewenste positie en trek aan de schakelaar. (Afb. 17) (3) Het is niet nodig met kracht tegen de boorhamer te drukken. Lichtjes drukken zodat de stukjes naar buiten komen is reeds voldoende. LET OP: Als het boorstuk vast komt te zitten in een ijzeren stang, kan de boorhamer hevig gaan schudden. Zorg er daarom voor dat beide handgrepen goed worden vastgehouden zoals aangegeven in Afb. 18.

Draai de omstelknop volledig in de richting van het “ ” teken om “alleen draaien” in te stellen. (Afb. 17) Ga als volgt te werk voor het boren in hout of metaal met behulp van de bijgeleverde boorkop en boorkopadaptor. Bevestigen van de boorkop en boorkopadaptor. (Afb. 19) (1) Bevestig de boorkop aan de boorkopadapter. (2) Het onderdeel van de SDS Plus schacht is hetzelfde als een boorstuk. Zie daarom het gedeelte “Bevestigen van het boorstuk” om dit deel te bevestigen. LET OP: Het is niet nodig met kracht tegen de boorhamer te drukken. Wordt ditrmatige slij-tage van de punt van het boorstuk en een kortere levensduur van de boorhamer. Bij het terugtrekken van de boor uit het geboorde gat, is het mogelijk dat het boorstuk breekt. Ga daarom voorzichting te werk bij het terugtrekken. Probeer de boorhamer niet te gebruiken in de “draaien en stoten” functie terwijl de boorkop en de boorkopadator zijn bevestigd. Dit zal de levensduur van de diverse onderdelen van de machine aanzienlijk verkorten.

5. Aandraaien van houtschroeven (Afb. 20)

(1) Kiezen van de juiste boorpunt Gebruik indien mogelijk altijd een plus-kop schroef omdat een boorpunt gemakkelijk van een min-kop schroef afglijdt. (2) Aandraaien van houtschroeven Maak een gat in de oppervlakte van, het hout voordat de houtschroef ingedraaid wordt. Zet de punt van de boor op de kop van de schroef en draai deze langzaam naar binnen.

10/26/07, 17:34 Nederlands LET OP: Neem voorzichtigheid in acht bij het maken van een gat voor de schroef; met de hardheid van het hout dient rekening gehouden te worden. Als het gat te klein is, of te ondiep, hetgeen meer drijfkracht vereist, kan het schroefdraad van de schroef beschadigd worden.

6. Gebruik van de stopper (Afb. 21)

(1) Draai de knop op de zijhendel los en steek de stopper in de U-vormige groef va de zijhendel. (2) Bepaal de positie van de s topper overeenkom-stig de diepte van het gat en draai de knop stevig vast.

7. Gebruik van het boorstuk (met vernauwde schacht)

en de vernauwde schachtadaptor (1) Bevestig de vernauwde schachtadaptor aan de boorhamer. (Afb. 22) (2) Bevestig het boorstuk (met vernauwde schacht) aan de vernauwde schachtadapteo.(Afb. 22) (3) Schakel de boorhamer in en boor een gat van de gewenste diepte. (4) Voor het verwijderen van het boorstuk (met vernauwde schacht) dient de cotter in de gleuf van de vernauwde schachtadaptor te worden gestoken. Sla nu op de cotter terwijl de boorhamer wordt ondersteund. (Afb. 23)

8. Schakelen tussen de “SAVE” en “POWER” standen

De kracht waarmee wordt gehamerd kan,afhankelijk van het soort werk dat u wilt gaan doen, worden vergroot of verkleind met behulp van de knop zoals u kunt zien op Afb. 24. Stel de kracht af op het werk dat u wilt gaan doen. (1) “SAVE” stand - Er wordt minder krachtig gehamerd. Op deze manier voorkomt u dat dunne boortjes, met een diameter kleiner dan 4,3 mm, verbuigen of breken. (2) “POWER” stand - Er wordt krachtiger gehamerd. Op deze manier kunt sneller en doelmatiger gaten boren met boren van meer dan 4 mm diameter. Op deze manier kunt gaten boren in hout of metaal. LET OP: Boor niet in hout in de “SAVE” stand. Hierdoor kan de motor doorbranden omdat de boor gemakkelijk kan vastlopen vanwege het lage vermogen. SMEREN Gebruik vet met een lage viscositeit voor het smeren van de boorhamer. In dit geval hoeft de boorhamer slechts af en toe te worden ingevet. Neem contact op met uw dealer als er vet lekt bij de schroeven. Gebruik van een niet voldoende ingevette boorhamer zal resulteren in een verkorting van de levensduur. LET OP: Gebruik uitsluitend het voorgeschreven soort smeren (FG-6A). Bij gebruik van een willekeuring ander soort smeren kunnen de prestaties van de boorhamer negatief beïnvloed worden. Raadpleeg uw dealer voor het smeren.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Slijp of vervang de boor wanneer slijtage gekonstateerd wordt; gebruik van een stompe boor vermindert de efficientie en kan de motor beschadigen.

2. Inspektie van bevestigingsschroeven

Kontroleer deze schroeven regelmatig om te verzekeren dat ze goed aangedraaid zijn. Draai loszittende schroeven onmiddellijk vast. Dit om ongelukken te voorkomen.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspectie van de koolborstels (Afb. 25)

In de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Omdat een te ver versleten koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te vervangen door een nieuwe wanneer deze tot aan of tot bij de „slijtagelimiet” versleten is. Bovendien moeten de koolborstels altijd schoon zijn en zich vrij in de borstelhouders kunnen bewegen. OPMERKING: Verzeker u ervan dat u de Hitachi koolborstel code no. 328481 gebruikt, wanneer u de koolborstel vervangt.

5. Het wisselen van de koolborstel

Neem de koolborstel uit door eerst de kap van de borstel te verwijderen en vervolgens een schroevendraaier of iets dergelijks in het uitsteeksel van de koolborstel te haken, zoals te zien is in Fig. 27. Als u de koolborstel installeert, moet u de richting zo kiezen dat de nagel van de koolborstel overeenkomt met het contact-gedeelte buiten de borstelbuis. Duw de koolborstel vervolgens naar binnen met uw vinger, zoals te zien is in Fig. 28. Doe vervolgens de kap van de borstel weer terug. LET OP: U moet echt de nagel van de koolborstel in het contactgedeelte buiten de borstelbuis passen. (U mag om het even welk van de twee meegeleverde nagels gebruiken.) U moet hier goed op letten, want een eventuele fout hiermee kan resulteren in een vervorming van de nagel van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

6. Reiningen van de behuizing

Gebruik een zachte droge doek, of wat sopping water, wanneer de behuizing bevuild is. Gebruik geen vloeistoffen zoals veríverdunner of benzine daar deze de afwerking zullen beschadigen.

Bewaar de boorhamer in een plaats waar de temperatuur niet hoger is dan 40°C, en buiten het bereik van kinderen.

8. Lijst vervangingsonderdelen

LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

10/26/07, 17:34 Nederlands MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. WAARSCHUWING De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Neem kennis van de veiligheidsmaatregelen voor de bescherming van de operator welke gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). OPMERKING: Op grond van het voortdurende research-en ont wikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. IInformatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Modelnummer Serienummer Datum van aankoop Naam en adres van de gebruiker Naam en adres van de handelaar (Stempel a.u.b. naam en adres vande de handelaar)
