MANUAL DE USUARIO DH 14DMR HITACHI

DECLARACIÓN DE CONFORMIDAD DE LA CE Declaramos bajo nuestra única responsabilidad que este producto cumple las normas EN60745, EN55014 y EN61000 según indican las Directivas del Consejo 73/ 23/CEE, 89/336/CEE y 98/37/CE. Esta declaración se aplica a los productos con marcas de la CE.

DECLARACIÓN DE CONFORMIDAD DE LA CE Declaramos bajo nuestra única responsabilidad que este producto cumple las normas EN60745, EN55014 y EN61000 según indican las Directivas del Consejo 73/ 23/CEE, 89/336/CEE y 98/37/CE. Esta declaración se aplica a los productos con marcas de la CE.

Español Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/ CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Español Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/ CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Español Baterîa recargable Enganche Presionar Asidero Sacar Insertar Lámpara piloto Agujero para conectar la batería recargable Broca Parte del SDS más vástago Cubierta frontal Sujetador Copa de polvo Colector de polvo (B) Pulsador Rotación hacia la derecha Rotación hacia la izquierda Presione el lado R Presione el lado L Indicación R Indicación L Gancho Resorte De grotere diameter wijst El diámetro más grande queda en dirección van u vandaan opuesta Schakelaar Interruptor Destornillador con cabeza Kruiskopschroevendraaier Phillips Schroef Tornillo Pijl Flecha Afdekking haak Cubierta del gancho Inkeping Indentación Uitsteeksel Saliente AAAA batterijen Pilas AAAA Omstelknop Perilla de cambio ”-markering Marca “ “ ”-markering Marca “ ” Boorkop Portabrocas Boorkopadapter Adaptador del portabrocas Boorstuk Broca Aansluithus Cubo Diepte-maatlat Calibre de profundidad Montagegat Agujero de montaje Zijgreep Mango lateral Vernauwde Adaptador de la espiga schachtadaptor Cotter Chaveta Español Apoyo Perilla de cambio Modo “POWER” Modo “SAVE” Límite de uso Uña de escobilla de carbón Saliente de escobilla de carbón Tubo exterior de la parte de contacto de la escobilla de carbón 䢇 Foratura per ancoraggio Broca de taladro (vástago cónico) Adaptador cónico Coppiglia 1 Zijgreep . . . . . . . . . . . . . . . . . . . . 1 1 Zijgreep . . . . . . . . . . . . . . . . . . . . 1

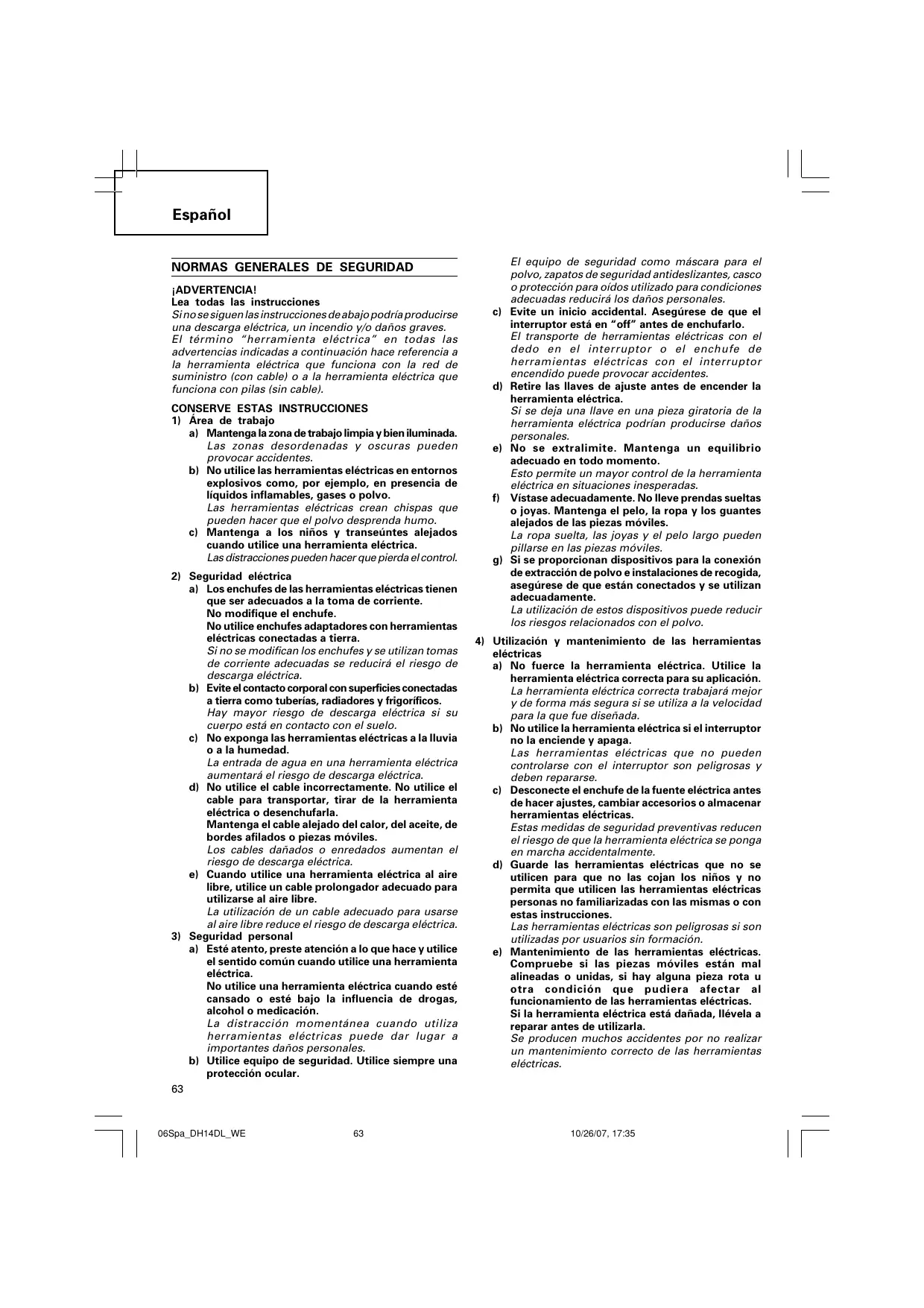

NORMAS GENERALES DE SEGURIDAD

¡ADVERTENCIA! Lea todas las instrucciones Si no se siguen las instrucciones de abajo podría producirse una descarga eléctrica, un incendio y/o daños graves. El término “herramienta eléctrica” en todas las advertencias indicadas a continuación hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

CONSERVE ESTAS INSTRUCCIONES

1) Área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas y oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice equipo de seguridad. Utilice siempre una protección ocular.

El equipo de seguridad como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. Evite un inicio accidental. Asegúrese de que el interruptor está en “off” antes de enchufarlo. El transporte de herramientas eléctricas con el dedo en el interruptor o el enchufe de herramientas eléctricas con el interruptor encendido puede provocar accidentes. Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. 10/26/07, 17:35 Español f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc., de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y mantenimiento de las herramientas a

batería a) Asegúrese de que el interruptor está apagado antes de introducir la batería. Si se introduce la batería en herramientas eléctricas con el interruptor encendido podrían producirse accidentes. b) Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. c) Utilice herramientas eléctricas sólo con baterías designadas específicamente. La utilización de otras baterías podría crear peligro de daños e incendio. d) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro. Si se acortan y acercan los terminales de las baterías, podrían producirse quemaduras o un incendio. e) Bajo condiciones abusivas, podría salir líquido de la batería; evite todo contacto. Si se produce un contacto accidentalmente, aclare con agua. Si entra líquido en los ojos, busque ayuda médica. El líquido de la batería podría causar irritación o quemaduras.

6) Revisión

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

PRECAUCIONES PARA EL MARTILLO

PERFORADOR A BATERÍA

Siempre cargar la batería a una temperatura de 0 – 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No se podrá cargar la batería a temperaturas superiores a los 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

No usar el cargador continuamente. Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente. No dejar que entre suciedad por el orificio de conexión de la batería recargable. Nunca desarmar la batería recargable ni el cargador. Nunca poner en cortocircuito la batería recargable. Poner en cortocircuito la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería. No tirar la batería al fuego. Si se quema la batería puede explotar. Cuando utilice continuamente la unidad, es posible que se recaliente y que se dañe el motor y el interruptor. Déjela sin usar durante aproximadamente 15 minutos. No insertar objetos en las renuras de ventilación del cargador. La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador. El uso de una batería descargada dañará el cargador.

10. Cuando se perfora una pared, techo o piso

confirmar si está en buenas condiciones el cable de alimentación y demás piezas relacionadas.

11. Llevar la batería al sitio de compra original en el

caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

12. Utilice protección de oídos

La exposición al ruido puede causar daños auditivos.

13. No tocar la broca durante ni inmediatamente

después de trabajar, puesto que se pone ardiente y puede causar quemaduras serias.

14. Utilice los mangos auxiliares proporcionados con

la herramienta. La pérdida de control puede causar daños personales.

15. Sujetar siempre firmemente el asidero del cuerpo

y el asidero lateral de la herramienta. De lo contrario, la contrafuerza producida podría causar un funcionamiento impreciso e incluso peligroso.

16. Utilice máscara para el polvo

No inhale el polvo dañino generado al perforar. El polvo puede poner en peligro su salud y la de los viandantes. ADVERTENCIA DE LA BATERÍA DE LITIO Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 y 2 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota (La tensión de

la batería cae a 8V aprox. (DH14DL) / 12V aprox. (DH18DL)), el motor se detiene. En este caso, cárguela inmediatamente.

10/26/07, 17:35 Español

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la

batería. 䡬 Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería. 䡬 Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería. 䡬 No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo. 䡬 Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No agujeree la batería con un objeto afilado como

un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.

3. No utilice una batería que pudiera estar dañada

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas

o a los encendedores de cigarros de los coches.

6. No utilice la batería para un fin diferente a los

7. Si la carga de la batería no finaliza incluso cuando

ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

9. Aléjela del fuego inmediatamente cuando se

detecte una fuga o un olor raro.

10. No la utilice en un lugar donde se genere gran

electricidad estática.

11. Si hay una fuga de la batería, mal olor, se genera

color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización. PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel

o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente. Podría producir irritación de la piel.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor. ESPECIFICACIONES HERRAMIENTA MOTORIZADA Modelo DH14DL DH14DMR Hormigón Taladrado DH18DMR 0 – 3100 min–1 / 0 – 6200 min–1 Ahorro/Potencia Capacidad DH18DL 0 – 750 min–1 / 0 – 1500 min–1 Ahorro/Potencia 16 mm Acero 13 mm Madera Batería recargable Peso 2,1 kg 2,4 kg 2,3 kg 2,6 kg 䡬 No utilice el modo “SAVE” para perforar orificios con el taladro para madera. El motor podría quemarse. CARGADOR Modelo Tensión de carga Tiempo de carga El tiempo de carga es aproximado. El tiempo de carga real puede variar.

• 10/26/07, 17:35 Español 2 Calibre de profundidad p. 1
• 3 Cargador (UC18YRL) p. 1
• 2 Calibre de profundidad p. 1
• 3 Cargador (UC18YG) p. 1
• 4 Caja de plástico p. 1
• 4 Caja de plástico p. 1
• 5 Batería (BCL1430) p. 2
• 5 Batería (EB14B) p. 2
• 2 Calibre de profundidad p. 1
• 3 Cargador (UC18YRL) p. 1
• DH18DMR (2BLGK) 2 Calibre de profundidad p. 1
• 3 Cargador (UC18YG) p. 1
• 4 Caja de plástico p. 1
• 4 Caja de plástico p. 1
• 5 Batería (EBM1830) p. 2
• 5 Batería (EB1820L) Sin cargador, caja de plástico y batería Los accesorios estándar están sujetos a cambio sin previo aviso. ACCESORIOS OPCIONALES (de venta por separado) p. 2

1. Batería (BCL1430, EB14B, EBM1830, EB1820L)

EBM1830 Resultará muy útil preparar varias baterías extra.

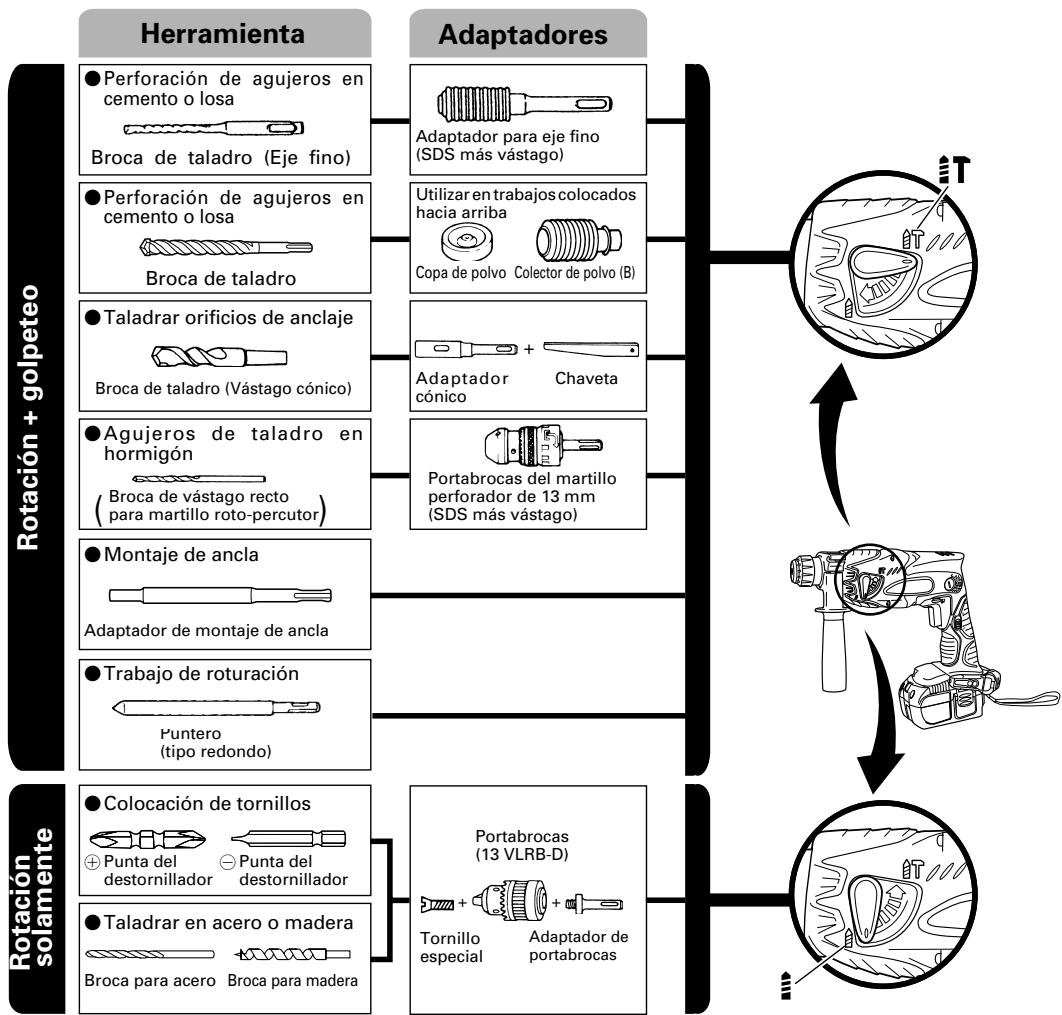

10/26/07, 17:35 Español Herramienta Adaptadores 䢇 Perforación de agujeros en cemento o losa Rotación + golpeteo Adaptador para eje fino (SDS más vástago) 䢇 Perforación de agujeros en cemento o losa Utilizar en trabajos colocados hacia arriba Copa de polvo Colector de polvo (B) 䢇 Taladrar orificios de anclaje Broca de taladro (Vástago cónico) Adaptador cónico Chaveta 䢇 Agujeros de taladro en hormigón

Portabrocas del martillo perforador de 13 mm (SDS más vástago) Broca de vástago recto para martillo roto-percutor

䢇 Montaje de ancla Adaptador de montaje de ancla 䢇 Trabajo de roturación Puntero (tipo redondo) Rotación solamente 䢇 Colocación de tornillos Portabrocas (13 VLRB-D) , Punta del - Punta del destornillador destornillador

䢇 Taladrar en acero o madera Tornillo especial

Adaptador de portabrocas Español 䢇 Perforación de agujeros en cemento o losa Broca de taladro (Eje fino) Longitud total Longitud efectiva 90 mm 45 mm 䢇 Taladrar orificios de anclaje Adaptador cónico Modo cónico Cono Morse (No.1) Cono A Cono B 䢇 Montaje de ancla Adaptador de montaje de ancla Medida de ancla W 1/4” W 5/16” W 3/8” Los accesorios estándar están sujetos a cambio sin previo aviso. APLICACION Rotación y función de golpeteo 䡬 Perforación de orificios de anclaje 䡬 Perforación de orificios de hormigón 䡬 Perforación de orificios de baldosa Rotación solamente 䡬 Perforación de orificios en hormigón o madera (con accesorios facultativos) 䡬 Apriete de tornillos para metales, tornillos de madera (con accesorios opcionales)

DESMONTAJE E INSTALACION DE BATERIA

1. Desmontaje de la batería

Sujete el asa firmemente y presione os seguros de la batería (2 piezas) para extraer la batería (consulte las Fig. 1 y 2). PRECAUCIÓN: No cortocircuitar nunca la batería.

2. Instalación de la batería

Insertar la batería observando sus polaridades (Ver la Fig. 2). CARGA Antes de usar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Enchufe el cable de alimentación del cargador a un

tomacorriente de CA. Cuando haya conectado el enchufe del cargador a una toma de la red, la lámpara piloto se encendrá en rojo. (A intervalos de 1 segundo.)

2. Inserte la batería en el cargador

Introduzca la batería firmemente hasta que entre en contacto con el fondo del compartimiento del cargador. PRECAUCIÓN: 䡬 Si inserta la batería al revés, no sólo será imposible cargarlas, sino que también se podrán producir problemas en el cargador, como la deformación del terminal de recarga.

3. Carga

Cuando inserte una batería en el cargador, la lámpara piloto permanecerá continuamente encendida en rojo. Cuando la batería se haya cargado completamente, la lámpara piloto parpadeará en rojo. (A intervalos de 1 segundo.) (Vea las Tabla 1) (1) Indicaciones de la lámpara piloto Las indicaciones de la lámpara piloto y amarilla, mostradas en la Tabla 1, se producirán de acuerdo con la condición del cargador o de la batería.

10/26/07, 17:35 Español Tabla 1 Indicaciones de la lámpara piloto Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos) Antes de la carga Parpadeo (ROJA) Durante la carga Iluminación (ROJA) Carga completa Parpadeo (ROJA) Espera por recalentamiento Iluminación (VERDE) Iluminación permanente Illuminación permanente Mal funcionamento de la batería o del cargador. Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). NOTA: Cuando está en espera para que se enfríe la batería, el UC18YRL enfría la batería recalentada mediante un ventilador de refrigeración. (2) Temperatura de las baterías recargables. La temperatura de las baterías se muestra en la Tabla 2, y las baterías que se hayan calentado deberán dejarse enfriar durante cierto tiempo antes de cargarlas. Tabla 2 Márgenes de carga de las baterías Cargador Batería BCL1430, EBM1830 EB14B, EB1820L UC18YRL UC18YG 0°C – 50°C

4. Desenchufe el cable de alimentación del cargador

del tomacorriente de CA.

5. Sostenga el cargador firmemente y saque la batería.

NOTA: Después de la operación, extraiga en primer lugar las baterías del cargador, y después guárdelas adecuadamente. PRECAUCIÓN: 䡬 Si carga la batería mientras esté caliente por haber estado mucho tiempo en un lugar sometido a la luz solar directo, o por haber acabado de utilizarla, es posible que la lampara piloto del cargador se encienda en verde. En tales casos, deje primero que se enfríe la batería e inicie luego la carga. 䡬 Cuando la lámpara piloto parpadea rápidamente en rojo (a intervalos de 0,2 segundos), realice una compro-bación y extraiga los objetos extraños del orificio de instalación de batería del cargador. Si no hay ningún objeto extraño, es posible que la batería o el cargador funcione mal. Llévelos a un agente de servico técnico autorizado. 䡬 Como el microordenador incorporado tarda unos 3 segundos en confirmar que la batería cargada con el cargador se ha extraído, espere 3 segundos como mínimo antes de volverla a introducir para seguir cargando. Si reinserta la batería antes de 3 segundos, es posible que no se carge adecuadamente. Descarga eléctrica en caso de baterías nuevas, etc. Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2– 3 veces. Forma de hacer que las baterías duren más (1) Recarque las baterías antes de que se hayan agotado completamente. Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse. (2) Evite realizar la recarga a altas temperaturas. Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmedi atamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

10/26/07, 17:35 Español

ANTES DE LA PUESTA EN MARCHA

1. Montaje de la broca (Fig. 4, 5)

PRECAUCIÓN: Para evitar accidentes, asegúrese de desconectar el interruptor. NOTA: Cuando utilice herramientas tales como brocas de taladro, etc., asegúrese de usar las piezas legítimas especificadas por nuestra compañía. (1) Limpie la parte de la espiga de la broca de taladro. (2) Introduzca la broca de taladro en el portaherramienta, retorciéndola hasta que quede enclavada. (Fig. 4) La empuñadura no debe ajustarse durante la instalación de la broca. (3) Tire de la broca de taladro para comprobar que ha quedado enclavada. (4) Para extraer la broca, tire completamente de la empuñadura en el sentido de la flecha y tire hacia afuera de la broca.

2. Confirmar que la bateria está puesta correctamente.

3. Cuando instale la copa de polvo o el lector de polvo

(B) (Accesorios facultativos) (Fig. 6, Fig. 7) Cuando emplee un martillo perforador a batería para trabajos de taladrado hacia arriba, extraiga el adaptador de recolección de polvo e instale una copa de polvo o un colector de polvo (B) para recolectar las partículas a fin de facilitar la operación. 䡬 Instalación de la copa de polvo Emplee la copa de polvo instalando la broca como se muestra en la Fig. 6. Cuando emplee una broca de gran diámetro, agrande el orificio central de la copa de polvo con este martillo perforador a batería. 䡬 Instalacion del colector de polvo (B) Para emplear el colector de polvo (B), insértelo desde la punta de la broca alineándolo con la ranura de la empuñadura. (Fig. 7) PRECAUCIÓN: 䡬 La copa de polvo y el colector de polvo (B) son para emplearse exclusivamente en trabajos de perforación de hormigón. No los emplee para trabajar con madera o metal. 䡬 Inserte completamente el colector de polvo (B) en la parte del portabrocas de la unidad principal. 䡬 Cuando ponga en funcionamiento el martillo perforador a batería mientras el colector de polvo (B) esté separado de la superficie de hormigón, dicho colector girará junto con la broca. Cerciórese de apretar el gatillo interruptor después de haber presionado la copa de polvo sobre la superficie de hormigón. Cuando emplee la copa de polvo con una broca de no más de 190 mm de longitud total, el colector de polvo (B) no podrá tocar la superficie de hormigón girará. Por lo tanto, emplee el colector de polvo (B) con brocas de 166, 160, y 110 mm de longitud total. 䡬 Vacíe las partículas después de taladrar dos o tres orificios. 䡬 Después de haber extraído el colector de polvo (B), vuelva a colocar la broca.

4. Selección de la broca destornillador

Puede dañarse las cabezas de tornillos y las brocas de atornillar a menos que se emplee la broca apropiada según sea el diámetro del tornillo.

5. Confirmar la dirección de rotación de la broca (Fig. 8)

La broca gira hacia la derecha (vista desde atrás) al oprimir el lado R (dcha.) del botón pulsador. El lado L (izda.) del botón pulsador se utiliza para hacer que la broca gire hacia la izquierda. (Vea la Fig. 8) (Las marcas L y R están en el cuerpo.) PRECAUCIÓN: El botón no puede cambiarse cuando la herramienta eléctrica está funcionando. Para cambiar el botón, pare la herramienta eléctrica y ajuste el botón.

6. Perforación continua

El número de orificios que podrán taladrarse en hormigón después de una recarga se muestra on la Tabla 3. Tabla 3 Número de perforaciones Diám. contínuas posibles (orificios) de broca Profundo (mm) (mm) DH14DL DH18DL DH14DMR DH18DMR 3,0 Ah batería 2,0 Ah batería *3,5

• Utilice un adaptador para una broca de pequeño diámetro. Estos datos son valores de referencia. El número de orificios que podrán taladrarse variará de acuerdo con lo afilada que esté la broca o las condiciones del hormigón taladrado. PRECAUCIÓN: Cuando utilice continuamente esta unidad, es posible que se recaliente y que se dañe el motor y el interruptor. Déjela sin usar durante aproximadamente 15 minutos.

COMO SE USA

PRECAUCIÓN: 䡬 Cuando utilice el gancho equipado con luz, preste atención para que la unidad no se caiga. La caída de la herramienta implica el riesgo de accidentes. 䡬 Cuando lleve la unidad principal de la herramienta provista de gancho equipado con luz colgada del cinturón, evite fijar puntas de herramienta, a excepción de una broca Phillips. Sì llevara el equipo colgado del cinturón con una broca de barrena u otros componentes de extremo afilado fijado al mismo, se podrían producir lesiones.

1. Uso del gancho equipado con luz

El gancho equipado con luz puede instalarse en el lateral derecho o izquierdo, y el ángulo puede ajustarse en 5 pasos, entre 0° y 80°. (1) Operación del gancho (a) Extraiga el gancho hacia sí en la dirección de la flecha (A) y gírelo en la dirección de la flecha (B). (Fig. 9)

10/26/07, 17:35 Español (b) El ángulo se puede ajustar en 5 pasos (0°, 20°, 40°, 60°, 80°). Ajuste el ángulo del gancho en la posición conveniente para el uso. (2) Cambio de la posición del gancho PRECAUCIÓN: La instalación incompleta del gancho puede provocar lesiones corporales durante el uso. (a) Sujete firmemente la unidad principal y saque el tornillo usando un destornillador de cabeza ranurada o una moneda. (Fig. 10) (b) Saque el gancho y el resorte. (Fig. 11) (c) Instale el gancho y el resorte en el otro lateral y asegure firmemente con el tornillo. (Fig. 12) NOTA: Preste atención a la orientación del resorte. El diámetro más grande debe quedar opuesto a usted. (Fig. 12) (3) Empleo como luz auxiliar (a) Presione el interruptor para apagar la luz. Si se olvida de apagar la luz, la misma se apagará automáticamente al cabo de 15 minutos. (b) La dirección de la luz se puede ajustar dentro del alcance de las posiciones 1 - 5 del gancho. (Fig. 13) 䡬 Tiempo de iluminación Pilas de manganeso AAAA: aprox. 15 horas Pilas alcalinas AAAA: aprox. 30 horas PRECAUCIÓN: No mire directamente hacia la luz. Tal acción podría dañar la vista. (4) Sustitución de las pilas (a) Afloje el tornillo de gancho con un destornillador tipo Phillips (Núm.1) (Fig. 14) Quite la tapa del gancho empujando en la dirección de la flecha. (Fig. 15) (b) Retire las pilas usadas e introduzca las pilas nuevas. Alineélas con las indicaciones del gancho y posicione correctamente los terminales positivo (+) y negativo (–). (Fig. 16) (c) Haga coincidir la muesca del cuerpo principal del gancho con el saliente de la tapa del gancho, presione la tapa en la dirección opuesta a la flecha mostrada en la Fig. 15 y apriete el tornillo. Utilice pilas AAAA (1,5 V) disponibles en los establecimientos del ramo. NOTA: No apriete los tornillos excesivamente, pues se podrían dañar las roscas de los tornillos. PRECAUCIÓN: 䡬 La negligencia en la observación de las siguientes precauciones puede provocar fugas de electrólito, oxidación o fallos de funcionamiento. Posicione correctamente los terminales positivo (+) y negativo (–). Siempre cambie ambas pilas a la vez. No mezcle pilas nuevas con pilas usadas. Las pilas agotadas deben ser retiradas inmediatamente del gancho. 䡬 No descarte las pilas junto con la basura normal y no las arroje al fuego. 䡬 Guarde las pilas fuera del alcance de los niños. 䡬 Utilice las pilas correctamente, de acuerdo con las especificaciones e indicaciones provistas con las mismas.

2. Operación del conmutador

䡬 Cuando se aprieta el gatillo del interruptor, la herramienta gira. Cuando se suelta el gatillo del interruptor, la herramienta se detiene. 䡬 La velocidad rotacional del martillo rotativo puede controlarse variando la presión con que se aprieta el interruptor de gatillo. La velocidad será baja cuando se apriete ligeramente el gatillo del interruptor, y aumentará a medida que lo apriete. 䡬 Al soltar el gatillo del interruptor, se aplicará el freno para una parada inmediata.

3. Rotación + percusión

Gire la palanca de cambio completamente en la ” para ajustar “rotación + dirección de la marca “ percusión”. (1) Montar la broca. (2) Presionar el interruptor de gatillo después de poner la punta de la broca en la posición para taladrar. (Fig. 17) (3) No es necesario presionar con fuerza. Presionar ligeramente de forma que el polvo producido al taladrar salga al exterior gradualmente. PRECAUCIÓN: Cuando la broca toque una barra de hierro de construción se detendrá inmediatamente y el martillo roto-percutor tenderá a girar. Por lo tanto, sujetar el mango lateral y sostenerlo firmemente como se ilustra en la Fig. 18.

4. Rotación solamente

Gire la palanca de cambio completamente en la dirección de la marca “ ” para ajustar la “rotación solamente”. Para perforar madera o metal empleando el portabrocas y el adaptador del portabrocas, proceder como sigue. (Fig. 17) Instalación del portabrocas y adaptador del portabrocas: (Fig. 19) (1) Instale la broca en el adaptador del portabrocas. (2) La parte del SDS más vástago es igual que una broca. Por lo tanto, para instalarla, consulte “Montaje de la broca”. PRECAUCIÓN: 䡬 La aplicación de fuerza excesiva acelerará el trabajo pero dañará la punta de la broca y reducirá la vida útil del martillo perforador a batería. 䡬 La broca puede salirse al quitar el martillo perforador a batería del orificio perforado. Para extraer esta herramienta es importante empujar hacia de lante. 䡬 No intentar usar el martillo perforador a batería en la función de rotación y golpeteo con el portabrocas y el adaptador del portabrocas instalados. Esto reducirá considerablemente la vida útil de cada componente de la máquina.

5. Atornillando tornillos para madera (Fig. 20)

(1) Escoger una broca destornillador apropiada Emplear tornillos con cabeza +, en lo posible, debido a que los tornillos con cabeza – hacen que se zafe fácilmente el destornillador. (2) Atornillado Antes de atornillar los tornillos para madera, hay que hacer orificios apropiados en la madera, aplicando luego la broca destornillador en la cabeza del tornillo y colocar asi éste en los orificios.

10/26/07, 17:35 Español PRECAUCIÓN: Tener cuidado al preparar el orificio para que sea apropiado para el tornillo, teniendo en cuenta la dureza de la madera. Si el orificio es excesivamente pequeño o estrecho, se requiere mucha fuerza para atornillar y veces puede dañarse la rosca.

6. Modo de usar el calibre de profundidad (Fig. 21)

(1) Afloje el perno de perilla del asa lateral, e inserte el calibre de profundidad en el surco en U de dicha asa lateral. (2) Ajustar la posición del retenedor de acuerdo a la profundidad del agujero, y apretar firmemente el perno de perilla.

7. Mode de usar la broca (espiga ahusada) y el

adaptador de le espiga ahusada (1) Montar el adaptador de la espiga ahusada en el martillo perforador a batería (Fig. 22). (2) Montar la broca (espiga ahusada) en el adaptador de la espiga ahusada (Fig. 22). (3) Poner el interruptor en la posición de encendido (ON), y taladrar un agujero de la profundidad especificada. (4) Para quitar la broca (espiga ahusada), insertar la chaveta en la ranura del adaptador de la espiga ahusada y golpear la cabeza de l chaveta con un martillo. Usar apoyos como se muestra en la Fig. 23.

8. Conmutación entre los modos “SAVE” y “POWER”

Accionando la perilla de cambio de la manera indicada en la Fig. 24, es posible aumentar o disminuir la fuerza de percusión del martillo según los diferentes usos. Ajuste la fuerza a las necesidades de cada uso. (1) Modo“SAVE”... disminución de la fuerza de percusión Permite evitar la dobladura o la rotura de las brocas de taladro de menos de 4,3 mm de diámetro. (2) Modo“POWER” ... aumento de la fuerza de percusión 䡬 Se utiliza para perforar orificios de manera rápida y eficiente cuando se utilizan brocas de taladro de más de 4 mm de diámetro. 䡬 Se puede usar para perforar orificios en madera o metal. PRECAUCIÓN: No utilice el modo“SAVE” para perforar orificios en madera. El motor podría quemarse debido a la tendencia al bloqueo provocada por la baja potencia. LUBRICACION A este martillo perforador a batería deberá aplicársele grasa de baja viscosidad, de esta forma, el martillo podrá usarse durante un largo período de tiempo sin cambiar de grasa. Ponerse por favor en contacto con el agente de reparaciones más cercano para cambiar la grasa si ésta se escapase a través de los tornillos flojos. La falta de grasa hará que el martillo perforador a batería se agarrote disminuyendo por lo tanto su duración. PRECAUCIÓN: En esta herramienta deberá usarse la grasa (FG-6A) especificada. El uso de otras grasas podría afectar negativamente al rendimiento. Cerciórese de preguntar a sus agentes de servicio por la grasa de repuesto.

MANTENIMIENTO E INSPECCION

1. Inspección de la herramienta

Debido a que cuando se usa una broca en malas condiciones se desmejora la eficiencia y pueden producirse desperfectos del motor, siempre conviene usar la mecha afiladas. Afilar inmediatamente la broca en cuanto se note abrasión.

2. Inspección de los tornillos de montaje

Inspeccionar regularmente los tornillos de montaje y asegurarse que están bien apretados. Si se afloja algún tornillo, hay que reapretarlos inmediato. Fallar en ésto, puede ser muy peligroso.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Inspección de las escobillas de carbón (Fig. 25)

El motor emplea escobillas de carbón que son piezas consumibles. Como una escobilla excesivamente desgastada podría dar problemas al motor, reemplácelas por otras nuevas cuando se hayan desgastado o estén cerca del “límite de desgaste”. Además, mantenga siempre limpias las escobillas de carbón y compruebe si se mueven libremente dentro de sus portaescobillas. NOTA: Cuando reemplace las escobillas de carbón por otras nuevas, utilice escobillas Hitachi con número de código 328481.

5. Reemplazar el carbón de contacto

Extraiga la escobilla de carbón quitando primero la tapa y después enganchando el saliente de la escobilla de carbón con un destornillador de punta plana, etc., como se muestra en la Fig. 27. Cuando instale la escobilla de carbón, elija el sentido en el que la uña de la misma coincida con el tubo exterior de la parte de contacto de dicha escobilla de carbón. Después empuje la escobilla de carbón con un dedo, como se muestra en la Fig. 28. Por último, instale la tapa de la escobilla de carbón. PRECAUCIÓN: Cerciórese de insertar la uña de la escobilla de carbón en el tubo exterior de la parte de contacto de la misma. (Usted podrá insertar cualquiera de las dos uñas suministradas.) Tenga cuidado, porque un error en esta operación podría deformar la uña de la escobilla y dañar prematuramente el motor.

6. Limpieza en el exterior

Cuando el taladro de percusión esté sucio, limpiarlo con un paño suave y seco o con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes parapinturas ya que éstos funden los materiales plásticos.

7. Almacenamiento

Guardar el taladro de percusión en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños.

10/26/07, 17:35 Español

8. Lista de repuestos

PRECAUCIÓN La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modificadas sin previo aviso. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871.

[DH14DL, DH14DMR]

Nivel de potencia auditiva ponderada A: 96 dB( A) Nivel de presión auditiva ponderada A: 85 dB (A) Duda KpA: 3 dB (A) Utilice protectores para los oídos. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745. Perforación de martillo en hormigón: Valor de emisión de la vibración ah, HD = 8,6 m/s2 Incertidumbre K = 1,5 m/s2 GARANTÍA Las herramientas motorizadas de Hitachi incluye una garantía conforme al reglamento específico legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de Hitachi. NOTA: Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso.

[DH18DL, DH18DMR]

Nivel de potencia auditiva ponderada A: 98 dB( A) Nivel de presión auditiva ponderada A: 87 dB (A) Duda KpA: 3 dB (A) Utilice protectores para los oídos. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745. Perforación de martillo en hormigón: Valor de emisión de la vibración ah, HD = 9,8 m/s2 Incertidumbre K = 1,5 m/s2 ADVERTENCIA 䡬 El valor de emisión de la vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor declarado dependiendo de las formas de utilización de la herramienta. 䡬 Para identificar las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación).

• 10/26/07, 17:35 Português 2 Sonda de profundidade p. 1
• 3 Recarregador (UC18YRL) p. 1
• 2 Sonda de profundidade p. 1
• 3 Recarregador (UC18YG) p. 1
• 4 Estojo de plástico p. 1
• 4 Estojo de plástico p. 1
• 2 Sonda de profundidade p. 1
• 3 Recarregador (UC18YRL) p. 1
• DH18DMR (2BLGK) 2 Sonda de profundidade p. 1
• 3 Recarregador (UC18YG) p. 1
• 4 Estojo de plástico p. 1
• 4 Estojo de plástico Sem recarregador, estojo de plástico e bateia. ACESSÓRIOS OPCIONAIS (vendidos separadamente) p. 1

1. Bateria (BCL1430, EB14B, EBM1830, EB1820L)

EBM1830 Receptáculo de poeira Coletor de poeira (B) - Ponta de aparafusar

Parafuso especial Broca para aço

Adaptador de mandril Durante a recarga Acende (VERMELHO) Quadro 3 Número de perforaciones Diám. contínuas posibles (orificios) de broca Profundo (mm) (mm) DH14DL DH18DL DH14DMR DH18DMR *3,5

Número de modelo Número de serie Fecha de adquisición Nombre y dirección del cliente Nombre y dirección del distribudor (Se ruega poner el sellú del distribudor con su nombre y dirección) Português Español Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2002/96/ CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.
