MODE D'EMPLOI DPC6410 MAKITA
Manuel d'instructions et de sécurité
de découpeuse thermiques (page 32 - 60)
Suivez toujours les conseils de sécurité du présent manuel d'instructions et de sécurité.
Une utilisation incorrecte de la découpeuse peut entraîner des blessures graves!
Conservez avec soin ce manuel! Les gaz d'échappement émis par ce produit contiennent des produits chimiques connus par l'Etat de Californie pour provoquer le cancer, des défauts de naissance ou autres dommages de reproduction. Lisez et comprenez ce manuel.
ADVERTENCIA:
MAKITA U.S.A, Inc garantit à l'acheteur au détail initial et à chaque propriétaire ultérieur que cet équipement utilitaire est conçu, construit et équipé en conformité, à la date d'achat initiale, à toutes réglementations applicables de l'U.S. Environmental Protection Agency (Agence de protection environnementale des Etats-Unis) et que le moteur est exempt de tout défaut de matériaux et de main d'œuvre susceptible de le rendre non conforme aux réglementations de l'EPA pendant sa durée de garantie.
Pour les composants figurant sous PIECES COUVERTES, le concessionnaire agréé par MAKITA fera gratuitement le diagnostic nécessaire, la réparation ou le remplacement de façon à ce que le moteur soit conforme aux réglementations applicables de l'US EPA.
PERIODE DE GARANTIE POUR LES DÉFAUTS DE COMPOSANTS D'EMISSISON
La période de garantie pour ce moteur commence à la date où il a été vendu à l'acheteur initial et continue pendant une période de 2 ans.
PIECES COUVERTES
Les pièces figurant ci-dessous sont couvertes par la garantie concernant les défauts de composants d'émission. Certaines pièces figurant ci-dessous peuvent nécessiter une maintenance planifiée et sont garanties jusqu'au premier point de remplacement prévu pour cette pièce.
Système de dosage de combustible
Carburateur et pièces internes
Filtre à carburant, si applicable
Obturateur d'étrangleur, si applicable
Système de starter, si applicable
Système à induction d'air
Plaque d'épuration d'air, filtre à air
Boîte d'épuration d'air, manchon de jonction
Système d'allumage
Bougies d'allumage
Volant magnétique
Bobine d'allumage
Unités diverses utilisées dans les systèmes ci-dessus
Tuyaux d'essence, brides et joints d'étanchéité
OBTENTION DU SERVICE DE GARANTIE
Pour obtenir le service de garantie, apportez la machine au centre de service après-vente MAKITA le plus proche ou le service SAV agréé par MAKITA et fournir la preuve d'achat indiquant la date d'achat de cette machine. Le concessionnaire SAV agréé par MAKITA effectuera les réparations ou réglages nécessaires en un temps raisonnable et vous remettra une copie de la commande de réparation. Toutes les pièces et tous les accessoires remplacés sous cette garantie deviendront la propriété de MAKITA.
CE QUI N'EST PAS COUVERT
- Dommages dus à une manipulation impropre, usage incorrect, ajustage inadéquat (à moins qu'ils étaient effectués par le concessionnaire SAV agréé par MAKITA pendant une réparation de garantie), altération, accident, défaut d'utiliser l'essence et l'huile recommandée ou le fait de n'avoir pas effectué les services d'entretien nécessaires.
- Les pièces de rechange utilisées pour les services d'entretien nécessaires
- Dommages conséquents comme perte de temps, désagréments, perte due à la non-utilisation de la machine ou de l'équipement etc.
- Frais de diagnostic et d'inspection n'aboutissant pas à la réalisation d'un service de garantie
- Toute pièce de rechange non-autorisée, ou mauvais fonctionnement de pièces autorisées dû à l'utilisation de pièces non-autorisées.
RESPONSABILITÉS DE GARANTIE DU PROPRIÉTAIRE
En tant que propriétaire de la machine, vous êtes tenu responsable de l'exécution de la maintenance requise indiquée dans le manuel du propriétaire. MAKITA recommande de conserver toutes les quittances couvrant l'entretien de votre machine, car MAKITA ne peut pas refuser la garantie seulement à cause du manque de quittances ou parce que vous avez manqué à assurer la réalisation de toute la maintenance prévue. En tant que propriétaire de la machine, vous devez toutefois être conscient que MAKITA peut refuser la couverture de la garantie si votre machine ou une partie de celle-ci est défaillante à cause d'abus, de négligence, de maintenance inadéquate ou de modifications non autorisées. Vous avez la responsabilité de présenter votre machine au concessionnaire SAV agréé par MAKITA le plus proche en cas de problème. Pour toute question concernant vos droits de garantie et responsabilités, n'hésitez pas à contacter le Département de Service de Garantie MAKITA à 1-888-OPE-PART.
CHOSES À SAVOIR CONCERNANT LA GARANTIE DU SYSTÈME DE CONTRÔLE D'ÉMISSION :
MAINTENANCE ET RÉPARATIONS
Vous êtes responsable de la maintenance adéquate de la machine. Vous devez conserver tous les reçus et les rapports d'entretien concernant la réalisation de l'entretien régulier en cas de problèmes. Ces reçus et rapports d'entretien doivent être transmis à tout propriétaire suivant de la machine. MAKITA se réserve le droit de refuser la couverture de garantie si la machine n'a pas été entretenue convenablement. Les réclamations faites au titre de la garantie ne seront pas refusées, à moins que la maintenance requise n'ait pas été effectuée ou que les rapports d'entretien n'aient pas été conservés.
LA MAINTENANCE, LE REMPLACEMENT ET LA RÉPARATION D'UNITÉS DE CONTRÔLE D'EMISSION DOIVENT ÊTRE EFFECTUÉS PAR UNE PERSONNE QUELCONQUE OU TOUT ETABLISSEMENT DE RÉPARATION ; TOUTEFOIS, LES RÉPARATIONS SOUS GARANTIE DOIVENT ÊTRE REALISÉES PAR UN CONCESSIONNAIRE SAV AGRÉÉ PAR MAKITA. L'UTILISATION DE PIÈCES NON EQUIVALENTES SUR LE PLAN PERFORMANCE ET DURABILITÉ AUX PIÈCES AUTORISÉES PEUT PORTER ATTEINTE À L'EFFICACITÉ DU SYSTÈME DE CONTRÔLE D'EMISSION ET PEUT AVOIR UNE IMPORTANCE SUR LE RÉSULTAT D'UNE RECLAMATION FAITE AU TITRE DE LA GARANTIE.
Si des pièces autres que celles agréées par MAKITA sont utilisées pour des remplacements d'entretien ou pour la réparation de composants concernant le contrôle d'émission, vous devez vous assurer que ces pièces sont garanties par leur constructeur comme étant équivalentes aux pièces autorisées par MAKITA dans leur performance et durabilité.
COMMEN FAIRE UNE RÉCLAMATION
Toutes les réparations tombant sous cette garantie limitée doivent être effectuées par un concessionnaire SAV autorisé par MAKITA. Au cas où une pièce relative aux émissions s'avère être défectueuse pendant la durée de garantie, vous devez prévenir le Département de Service de Garantie MAKITA à 1-888-OPE-PART et vous serez informé par le concessionnaire garantie SAV ou des prestataires de service où la réparation sous garantie peut être effectuée.
Nous vous remercions de votre confiance!
La découpeuse moderne de MAKITA vous a convaincu à l'achat. Comme des tronçonneuses MAKITA, les découpeuses MAKITA sont équipées de moteurs haute puissance spécialement construits à cet effet présentant un rapport puissance / poids excellent, donc une puissance moteur élevée pour un poids faible. Autres avantages des découpeuses MAKITA:
- construction robuste et haute fiabilité.
- allumage électronique nécessitant aucun entretien, protégé hermétiquement contre la poussière et l'humidité.
- amortissement des vibrations selon le système 2 masses MAKITA (D2M) garantissant un travail sans fatigue même pour un appareil portatif.
- Système de filtre à air à cinq niveaux pour un fonctionnement fiable même en cas d'important dégagement de poussières.
- deux possibilités de montage du disque à découper: en position moyenne pour le balancement optimal de l'appareil portatif ou en position latérale pour des coupes effectuées près de murs ou en bordures de routes ou horizontal directement au-dessus du sol.
- accessoires complets en disques à découper à liant en résine synthétique et revêtus de diamant ainsi que chariots de guidage avec collecteurs de poussières et différents systèmes d'amenée d'eau vers le disque à découper.
Dans l'appareil ont été observés les droits de protection suivants:
US 08510690, SE 95027298, SE 95027306, IT 95000653, IT 95000654, GBM 9412558, GBM 9412559.
Notre plus grande attente est que vous soyez un client MAKITA satisfait.
Afin de garantir en permanence un fonctionnement optimal de votre découpeuse MAKITA et d'assurer votre sécurité personnelle, nous vous demandons de:
Lire attentivement ce manuel d'instructions et de sécurité avant la première mise en route et veuillez observer avant tout les prescriptions de sécurité! La non-observation de ces instructions risque d'entraîner des blessures mortelles!
ATTENTION!
Certaines poussières produites pendant le décapage au sable, le sciage, l'affûtage, le perçage et pendant d'autres travaux de coupe de matériaux, contiennent des substances chimiques qui peuvent causer le cancer, des difformités de naissance ou d'autres conséquences ultérieures dues à la concentration dans le corps (Californie, Etats-Unis).
Quelques exemples de ces substances chimiques:
- plomb provenant de peintures à base de plomb
- silicate cristallisé venant de briques, du ciment et d'autres produits de maçonnerie
- arsenic et chrome provenant de bois traité chimiquement
Le risque dépend de la fréquence des travaux indiqués avec ces substances chimiques. Pour réduire votre exposition à ces substances chimiques: Ne travailler uniquement que qu'à des endroits bien aérés, et avec l'équipement de protection approuvé tel que le masque anti-poussières conçu pour filtrer les micro-particules.
Sommaire Page
Emballage 33
Etendue de la fourniture ....34
Symboles 34
INSTRUCTIONS DE SÉCURITÉ
Utilisation conforme aux prescriptions 35
Instructions générales 35
Equipement de protection personnel 35-36
Produits de fonctionnement /Remplissage des réservoirs ...... 36
Mise en route 36
Disques à découper ....37
Rebond (klickback) et freinage 38
Comportement et technique de travail ....38
Découper les métaux 39
Découper pierre, béton, amiante ou asphalte ..... 39-40
Transport et stockage 40
Maintenance 41
Premier secours ....41
Caractéristiques techniques 42

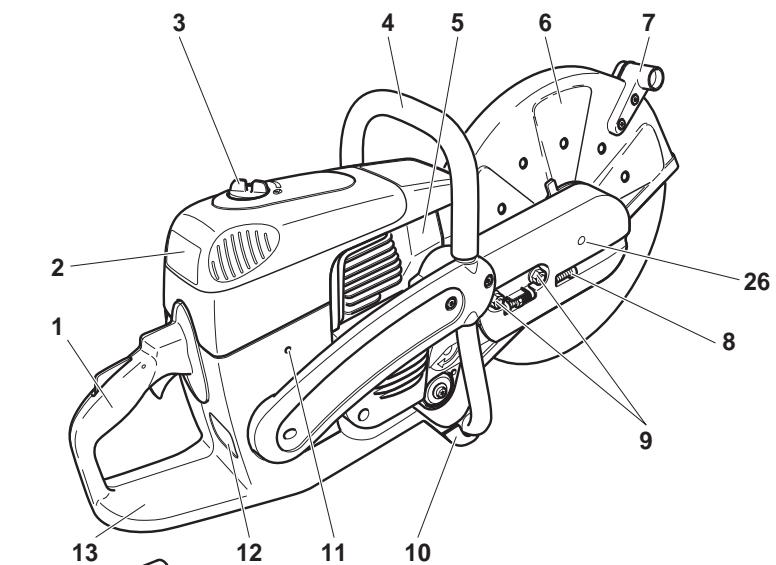

Désignation des pièces....42
MISE EN ROUTE

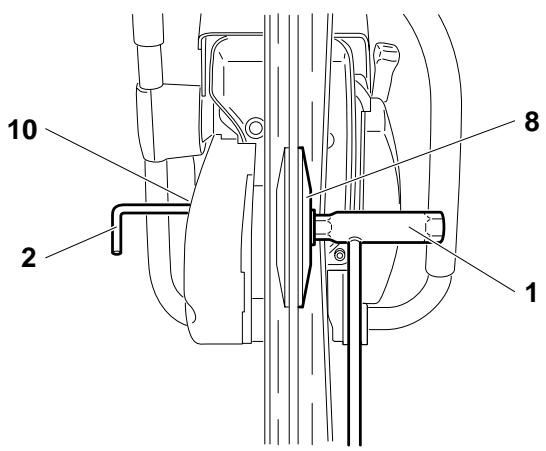

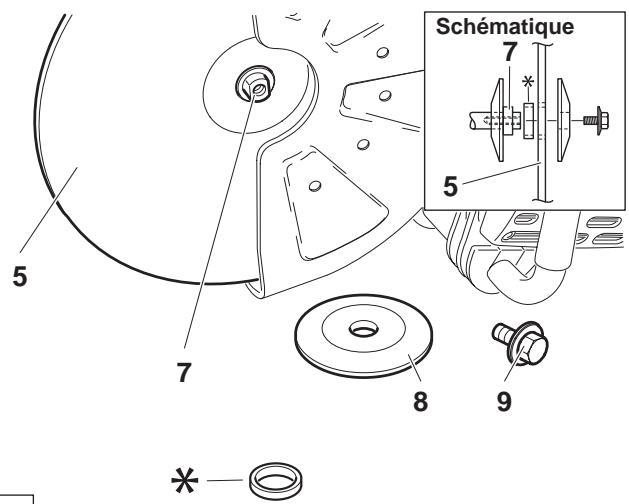

Montage du disque à découper 43

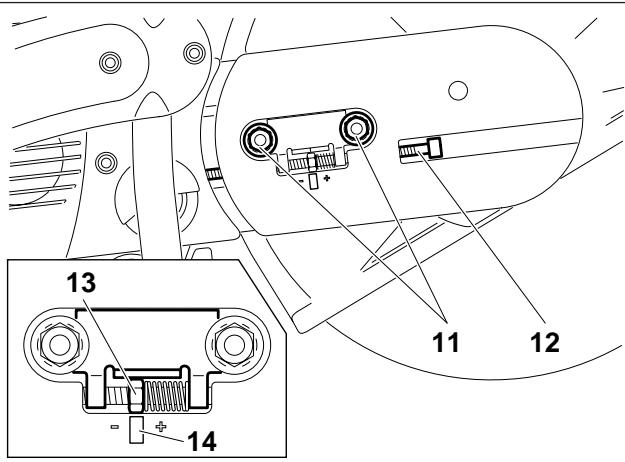

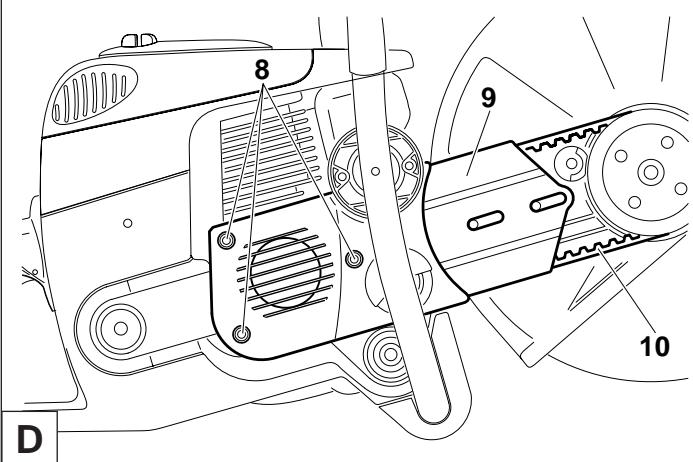

Tendre la courroie / Contrôler la tension ..... 44

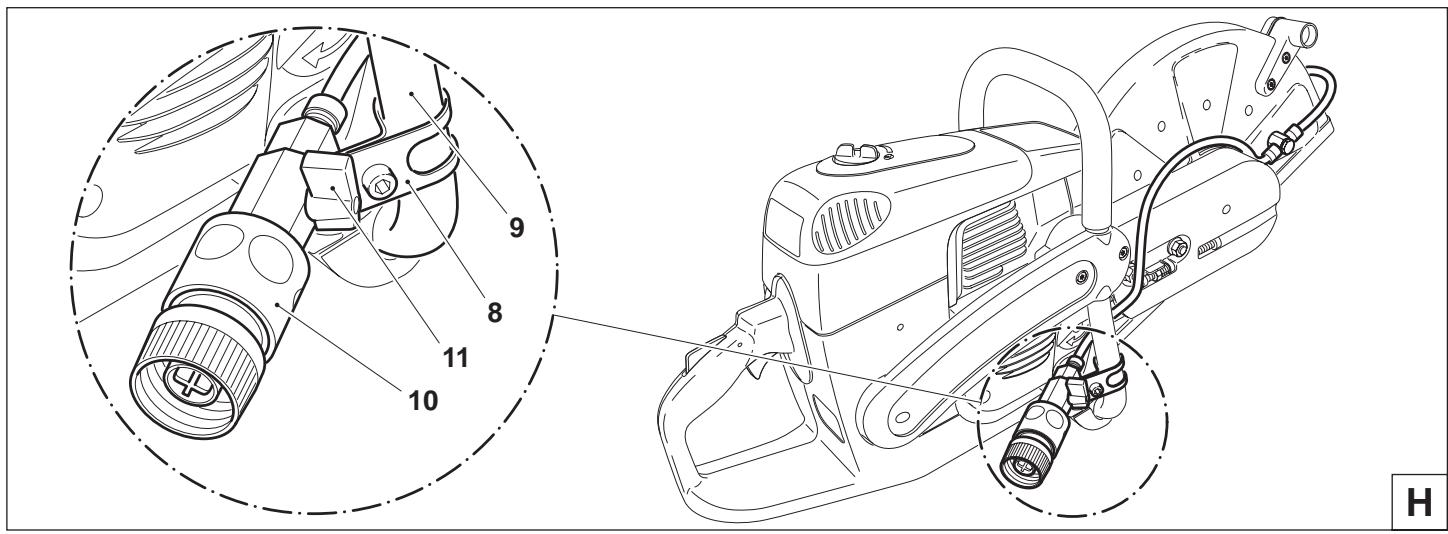

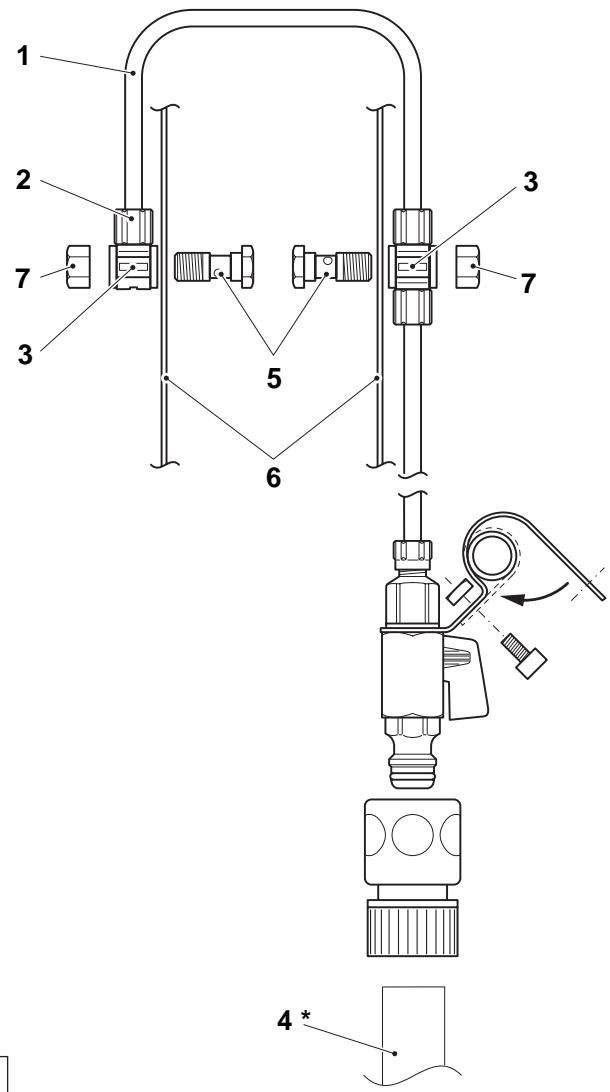

Montage du système à eau sous pression ...... 44-45
Carburants / ravitaillement 45-46
Démarrer le moteur 47
Démarrage à froid 47

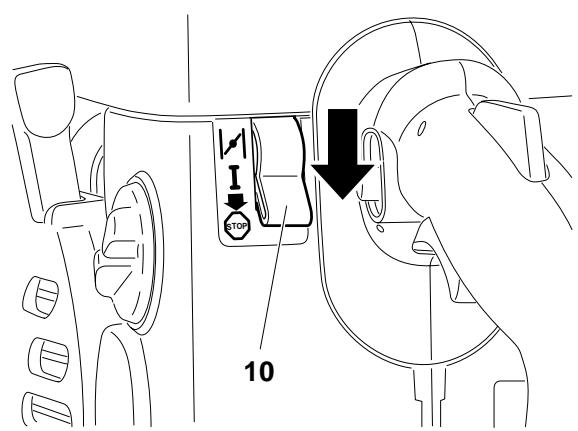

Démarrage à chaud 48
Arrêter le moteur 48

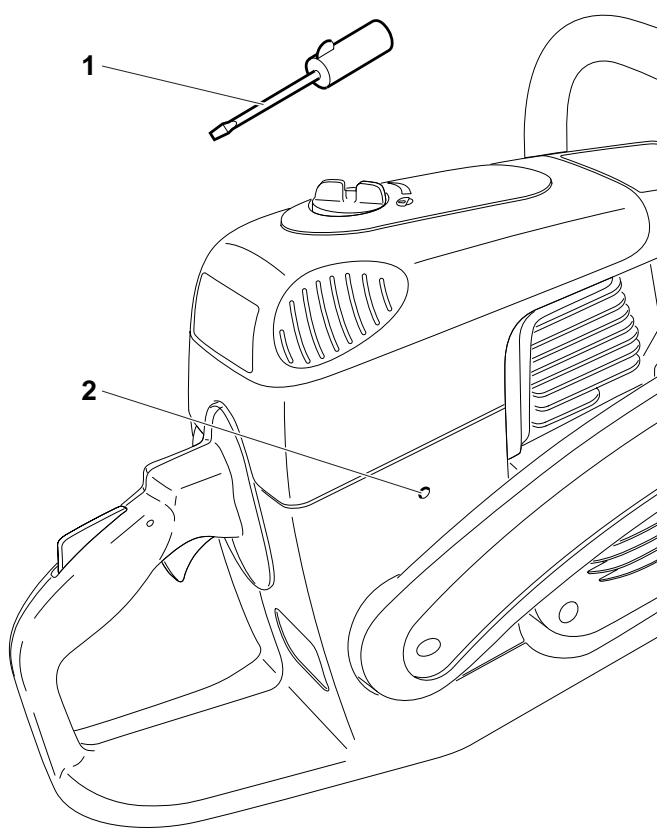

Réglage du carburateur 49
TRAVAUX DE MAINTENANCE
Remplacer la courroie 50
Nettoyer le capot de protection....51

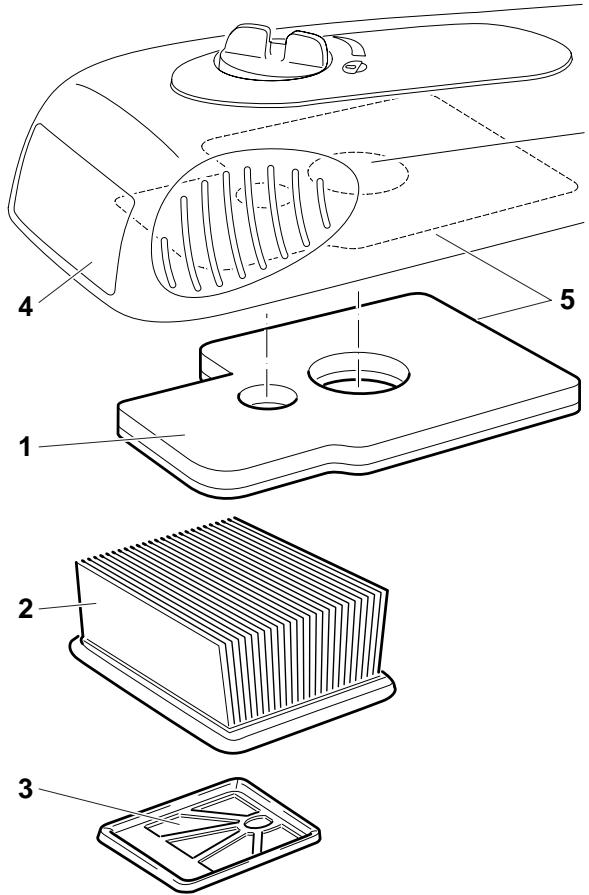

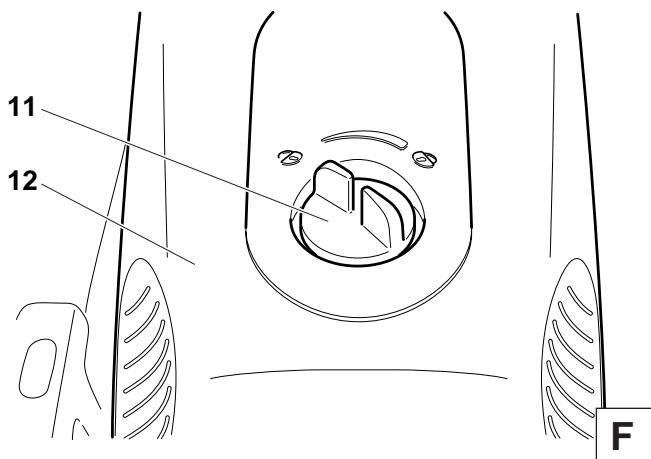

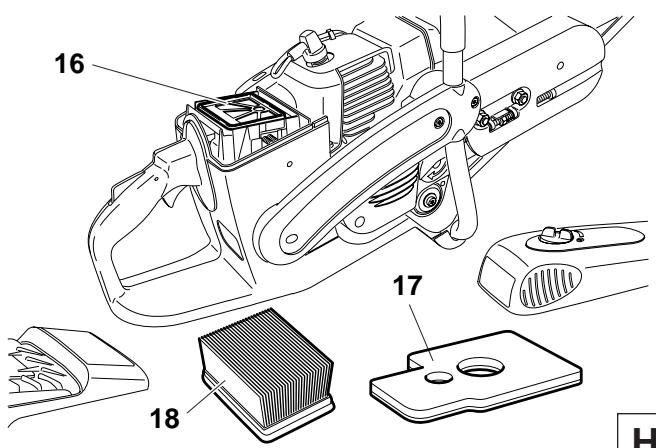

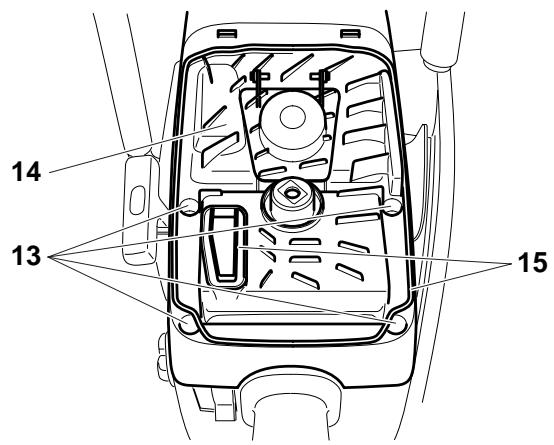

Nettoyer / remplacer le filtre à air 51-52

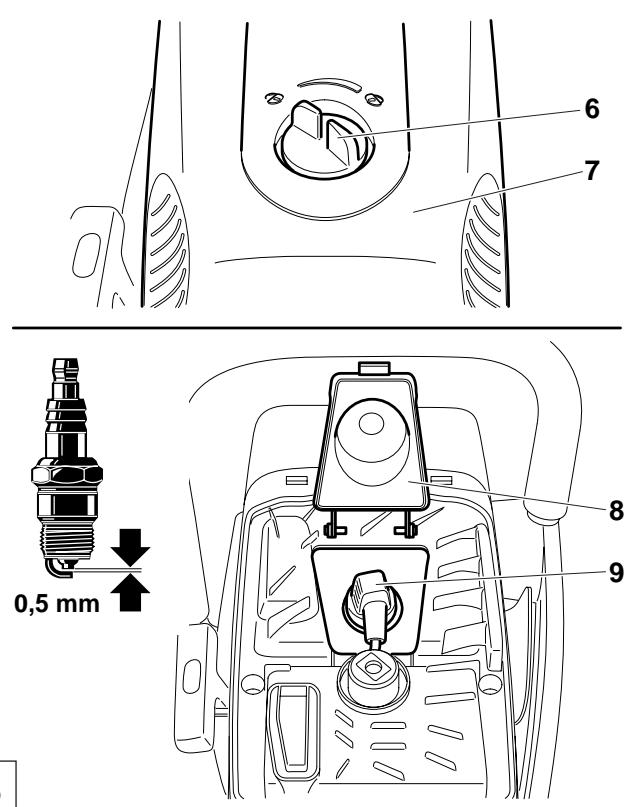

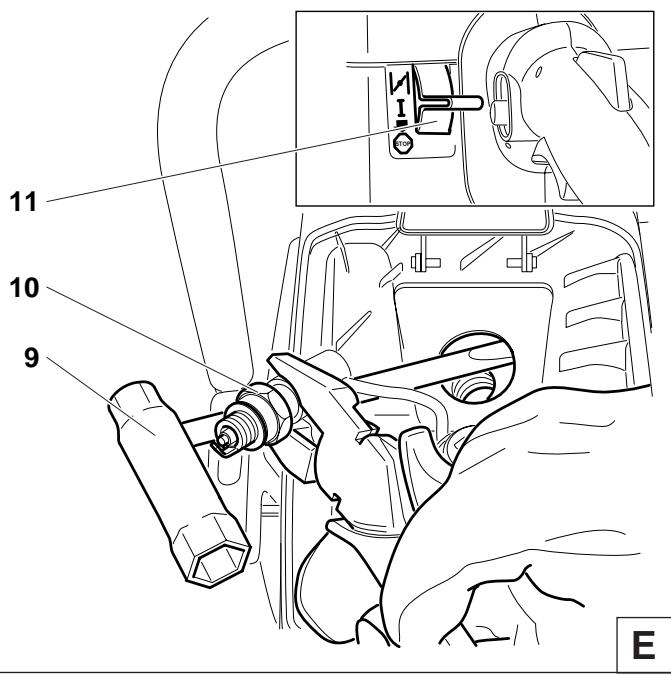

Remplacement de bougie 52

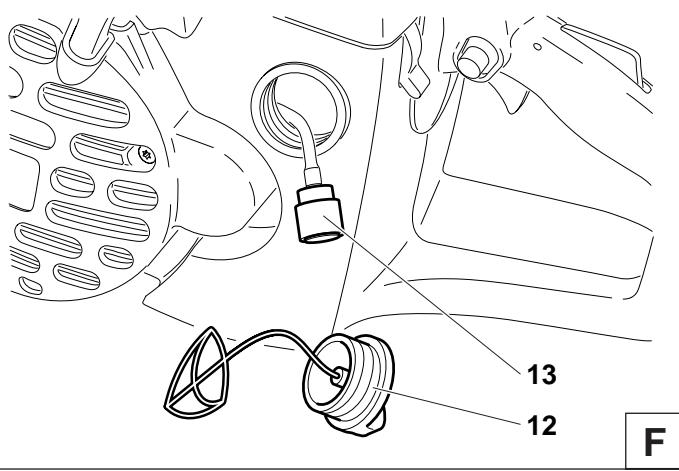

Remplacement de la crépine d'aspiration ....53

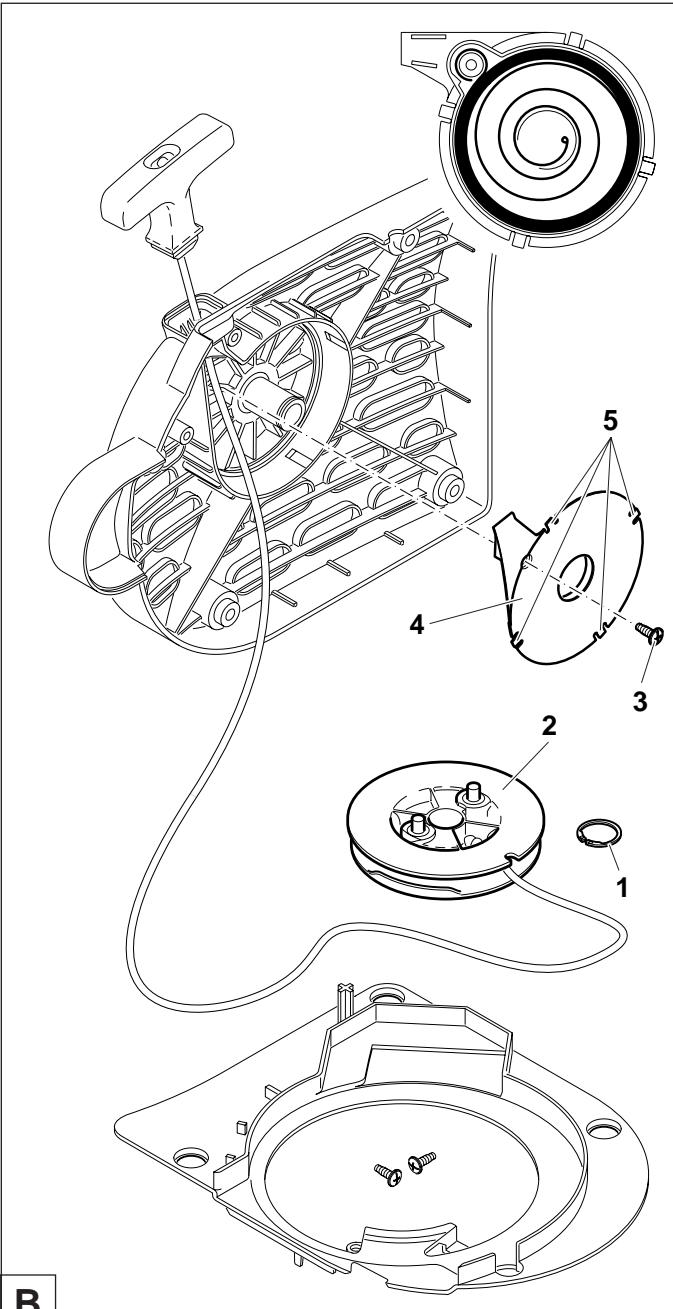

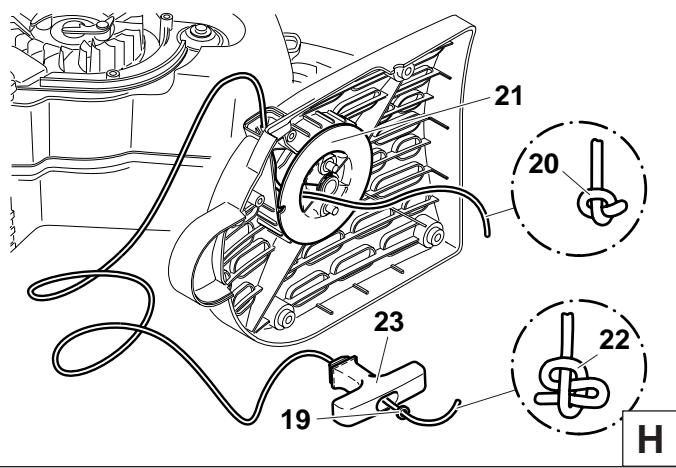

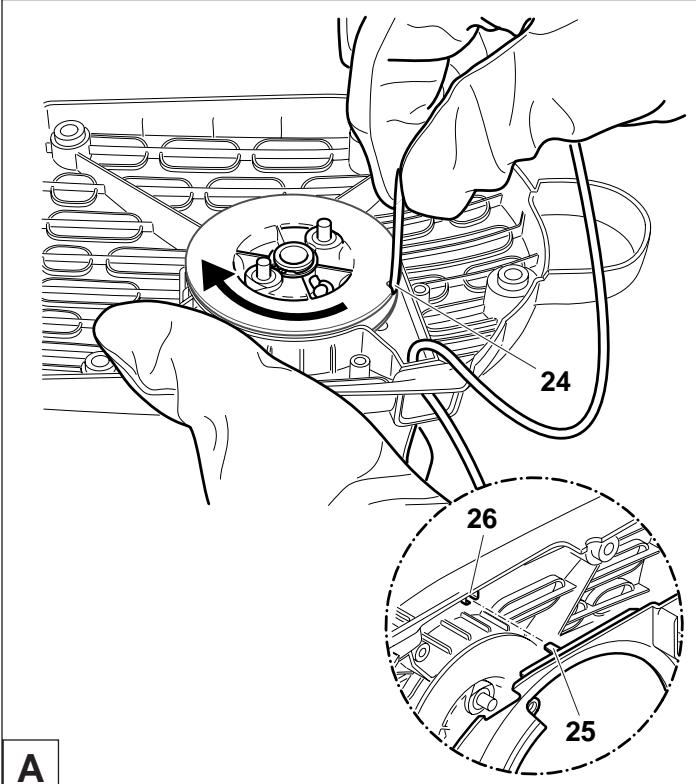

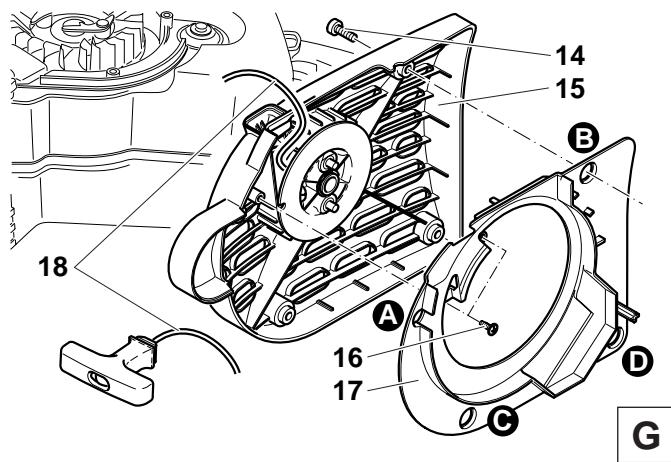

Remplacement du cordon de lancement .... 53-54
Remplacement du ressort de rappel ....54
Indications de maintenance et d'entretien périodiques .... 58

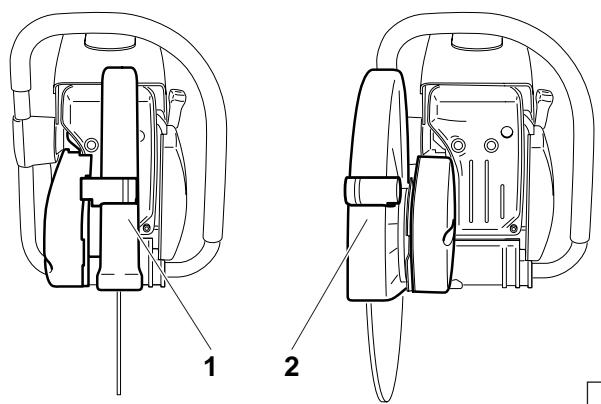

Dispositif de coupe en positon médiane /
position extérieure 55-56

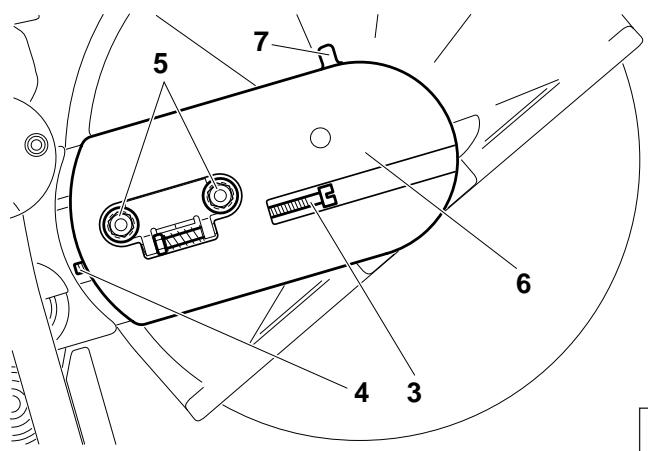

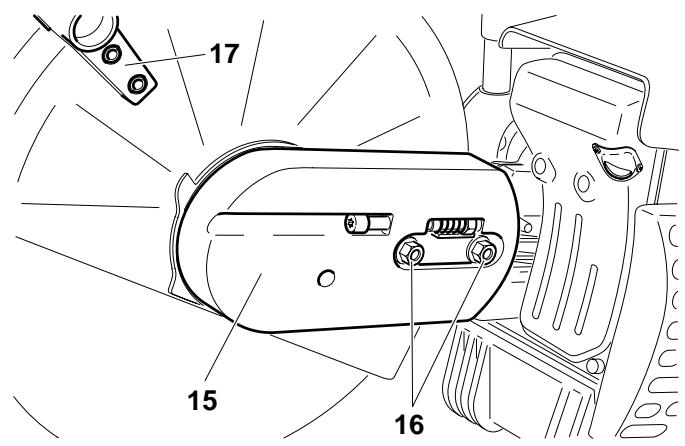

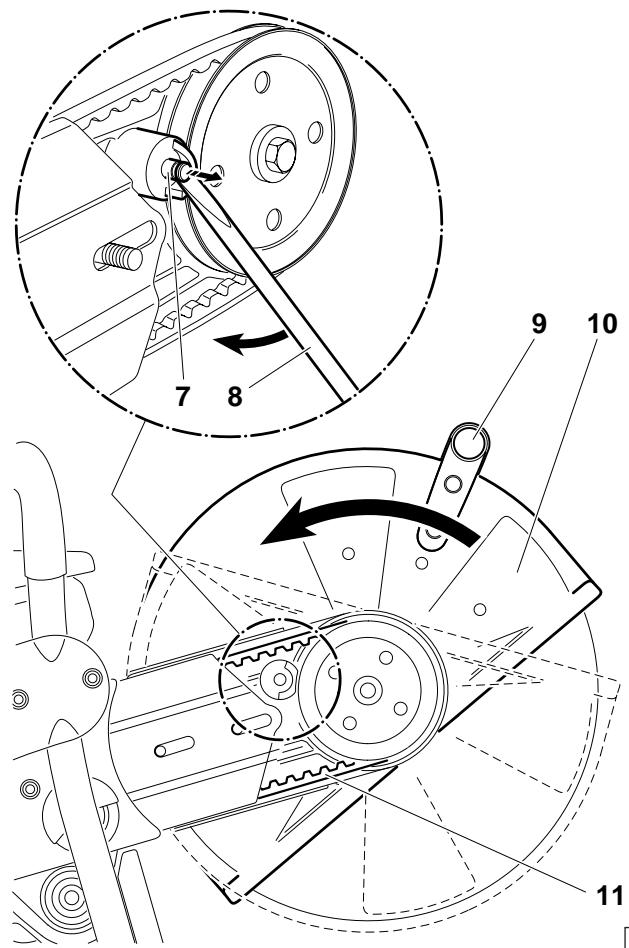

Démonter le dispositif de coupe 55-56

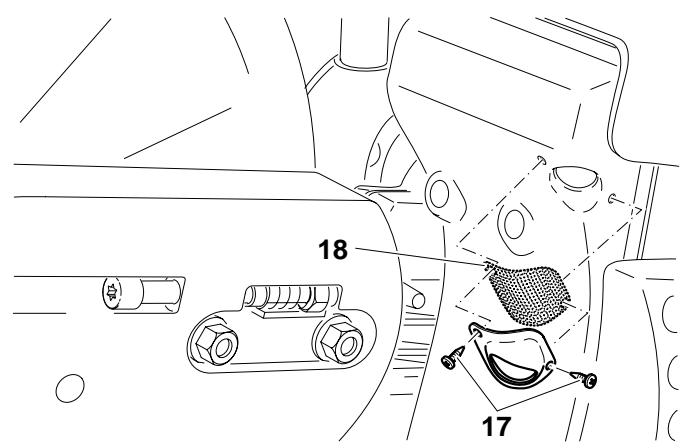

Changement / nettoyage du pare-étincelles .....56
ACCESSOIRES SPECIAUX

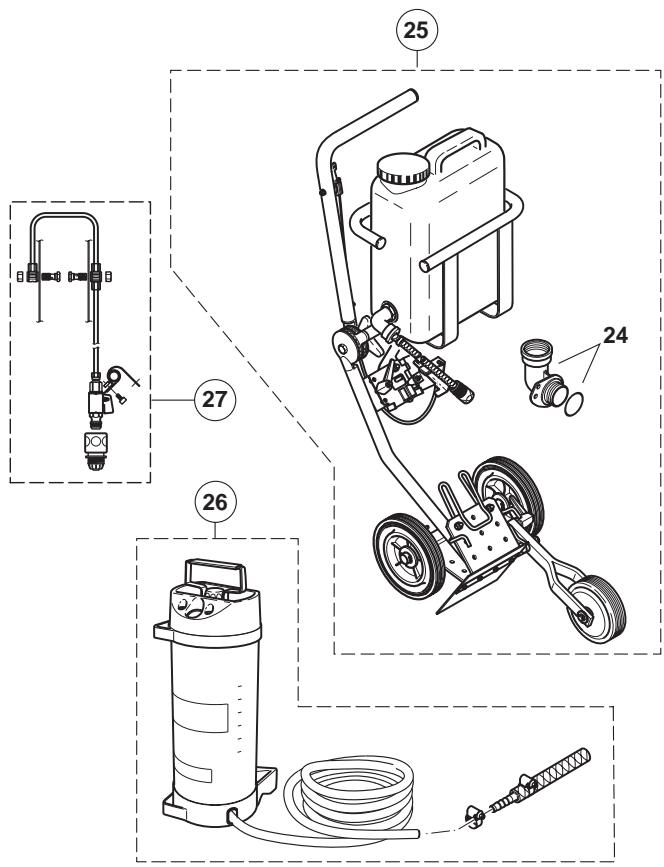

Disques à découper au diamant, chariot de guidage, réservoir à eau et conduite d'eau sous pression....57
Service d'atelier, pièces de rechange et garantie ... 58-59
Recherche de pannes 59
Accessoires ....60
Liste d'ateliers spécialisé 92
Emballage
Votre découpeuse MAKITA est emballée dans un carton pour éviter tout dommage durant le transport.
Les cartons sont des matières premières recyclables, ils peuvent donc être remis dans le cycle de la matière première (réutilisation des vieux papiers).

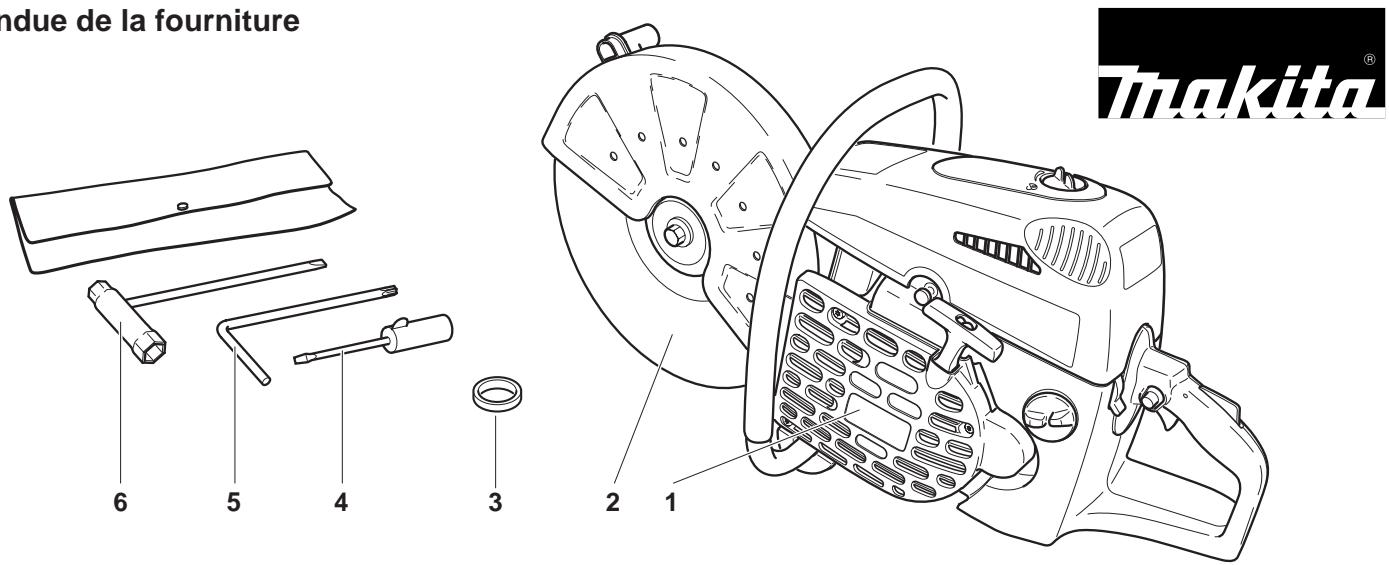

Etendue de la fourniture
6
5
4
3
2
1
makita®
- Découpeuse
- Disque à découper
- bague d'adaptation 0.8"/1.0" (pas toujours fournie, en fonction du pays)
- Tournevis (pour carburateur)
- Tournevis coudé
- Outillage de montage 13/19
- Notice d'emploi (sans illustration)
Si un des composants indiqués ici ne devait pas être dans la fourniture, veuillez vous adresser à votre vendeur!
Symboles
Vous rencontrerez les symboles suivants sur l'appareil et dans le instructions d'emploi:
Lire instructions d'emploi et suivre les consignes de sécurité et d'avertissement!
Danger et attention particulirs!
Interdit!
Porter le casque, les lunettes et acoustiques de protection!
Porter des gants de protection!
Porter l'appareil de respiration!
Interdiction de fumer!
Pas de feu ouvert!
Sens de rotation du disque à découper
Attention: vitesse périphérique max. de la disque à découper 80 m/s!
Dimensions du disque à découper
Ne jamais utiliser de lames de scie circulaires !
Commutateur combiné Marche/Arrêt (E/S), starter
Verrouillé
Déverrouillé

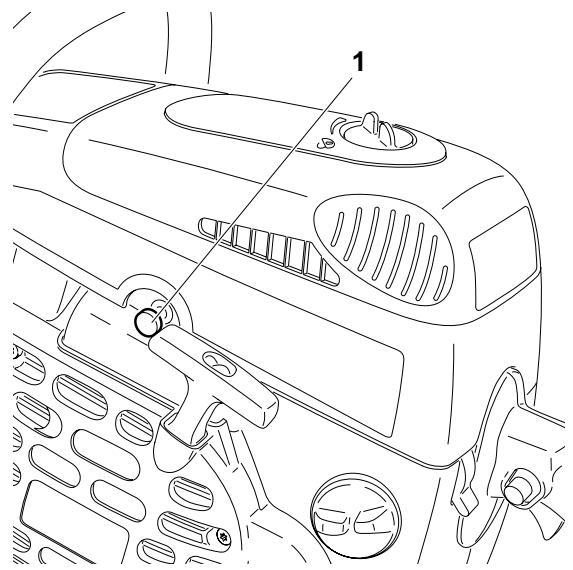

Appuyer sur la soupape de décompression
Démarrer le moteur
Marche hivernale
Arrêter le moteur!
La découpeuse ne doit être utilisée en plein air que pour découper / tronçonner des matériaux adéquats au moyen du disque à découper autorisé pour l'appareil.
Méthode de travail non-autorisée :
Les disques à découper de la découpeuse ne doivent pas être utilisées pour affûter (attaque du matériau avec la surface latérale du disque à découper). Le disque à découper risque de se casser ! Il est interdit de monter des lames de scie, des dispositifs de coupe, des brosses etc. sur la découpeuse.
Utilisateurs non-autorisés :
Les personnes qui ne se sont pas familiarisées avec le manuel d'utilisation, les enfants et adolescents, et les personnes sous l'effet de l'alcool, de drogues et de médicaments ne sont pas autorisées à utiliser l'appareil.
Instructions générales
- Pour pouvoir manipuler l'appareil en toute sécurité, l'utilisateur devra lire impérativement les présentes instructions d'emploi (même si celui-ci a déjà travaillé avec une découpeuse) de manière à se familiariser avec le maniement de cette découpeuse. Par une utilisation inadéquate, des serveurs insuffisamment informés et formés présentent un danger pour eux-mêmes et pour d'autres personnes.
- Ne prêter uniquement la découpeuse qu'à des utilisateurs ayant déjà manipulé une découpeuse. Les instructions d'emploi doivent être transmises à cette fin.
- Nous conseillons aux utilisateurs novices de consulter un spécialiste de manière à se familiariser avec les caractéristiques de la découpe assurée par moteur.
- Les enfants et adolescents âgés de moins de 18 ans ne sont pas autorisés à se servir de la découpeuse. Les adolescents au-dessus de 16 ans sont exempte de cette interdiction que, si pour des besoins de formation, ils sont sous la direction d'un professionnel.
- Le travail avec la découpeuse exige une grande attention.
- Ne travailler qu'en bonne condition physique. Une fatigue, par exemple, peut conduire à un inattention. Il faut particulièrement faire attention à la fatigue de la fin de journée de travail. Exécuter tous les travaux tranquillement et avec prudence. Le serveur est d'autre part responsable par rapport à des tiers.
- Ne jamais travailler sous l'effet de l'alcool, de drogues, de médicaments ou d'autres substances risquant d'affecter la vue, l'aptitude ou les réflexes.
- Avoir un extincteur sous la main en cas de travaux dans un végétation facilement inflammable ou par temps de sécheresse (Danger d'incendie).
- Le découpage de l'amiante ou de substances susceptibles de dégager des gaz toxiques ne doit être effectué qu'après en avoir fait la demande et sous la surveillance des autorités compétentes en la matière ou de la personne chargée de ce travail tout en recourant aux mesures de sécurité indispensables.
- L'utilisation de dispositifs anti-poussières est vivement conseillée (cf. Chapitre Accessoires, Réservoir à eau sous pression, réservoir à eau).
Equipement de protection personnel
- Pour éviter lors du découpage des blessures à la tête, aux yeux, aux mains, aux pieds, ainsi qu'une baisse de l'audition, il faut porter les équipements et moyens de protection corporels suivants.
- Les vêtements doivent s'appliquer judicieusement au corps sans toutefois présenter une gène. Les vêtements dans lesquels des grains de matériau peuvent pénétrer (par exemple pantalon à ourlet, vestes ou pantalons dont les poches sont ouvertes etc.) ne peuvent être portés notamment lors du découpage de métal.
- Ne pas porter de bijoux ou de vêtements pouvant se coincer ou gêner l'utilisateur pendant le découpage.
- Porter pour l'ensemble des travaux un casque de protection
(A). Le casque de protection doit régulièrement être vérifié s'il n'est pas endommagé et il doit être échangé au plus tard après 5 ans. N'utiliser que des casques agréés.
- Le masque (B) du casque stoppe la poussière d'abrasion et les grains de matériau. Pour éviter toute blessures des yeux et du visage, un masque ou des lunettes de protection (C) ou doivent être portées pendant l'utilisation de la découpeuse.
- Pour éviter des dommages auditifs, il faut porter des moyens de protection acoustiques personnels appropriés (casque protège-oreilles (D), capsules, ouate à la cire, etc.). Analyse par bandes d'octaves sur demande.
- Le découpage à sec de matériau pierreux produisant de la fine poussière (pierre, béton etc.) exige impérativement le port d'un appareil respiratoire (E) conforme aux prescriptions.
- Des gants de travail (F) en cuir résistant font partie de l'équipement réglementaire et doivent être portés en permanence lors de l'utilisation de la découpeuse.
1

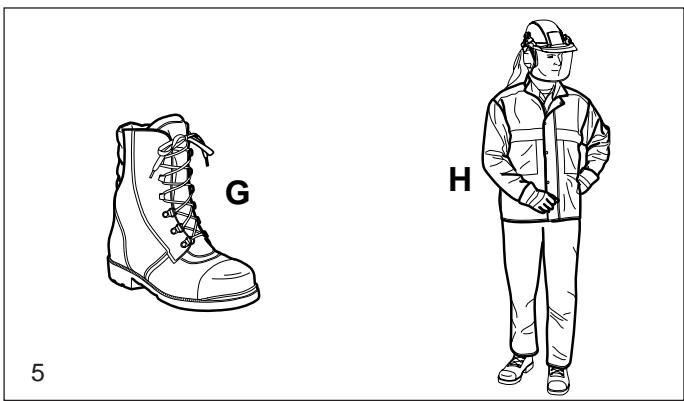

- Des gants ou des bottes de sécurité (G) à semelle crantée, une casquette en acier et un protège-jambe doivent être portés pendant l'utilisation de la découpeuse. Les chaussures de sécurité avec des recouvrements anti-coupure offre une protection contre des blessures par coupure et assurent une assise sure.
- Toujours porter pour tous les travaux une salopette de travail (H) en matière solide et suffisamment ignifuge.

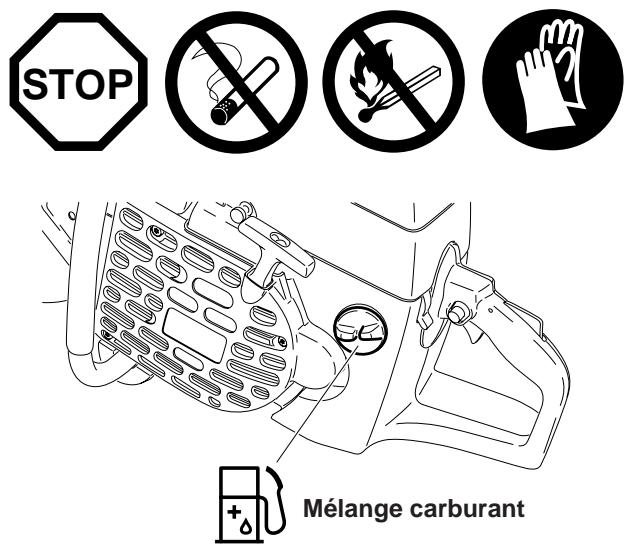

Produits de fonctionnement/ Remplissage des réservoirs
- Avant de remplir le réservoir d'essence, chercher un endroit sûr et plat. Remplir le réservoir sur un échafaudage ou une pile de matériaux ou objet similaire est interdit!
- Avant de remplir le réservoir d'essence de la découpeuse, arrêter le moteur.
- Interdiction de fumer, et éviter tout feu ouvert à proximité (6).
- Avant de remplir le réservoir, laisser refroidir l'appareil.
- Les carburants peuvent contenir des substances assimilables à des dissolvants. Eviter de rentrer en contact avec la peau et avec les yeux avec les produits pétroliers. Lors du remplissage, porter des gants (non pas les gants de travail). Changer souvent de vêtements de protection et les nettoyez. Ne pas respirer des vapeurs de carburants. La respiration de vapeurs de carburant peut entraîner des dommages corporels.
- Ne jamais répandre du carburant. Si du carburant a été versé à côté, nettoyer immédiatement la découpeuse. Ne pas mettre le carburant en contact avec les vêtements. Si du carburant est déversé sur les vêtements, changer immédiatement de vêtement.
- Veillez à ce que du carburant ne pénètre dans le sol (protection de l'environnement). Utiliser des substrats adéquats.
- Ne pas faire le plein dans un local fermé, les vapeurs des carburants s'amassent au sol (danger d'explosion).
- Bien fermer les couvercles du réservoir à essence.

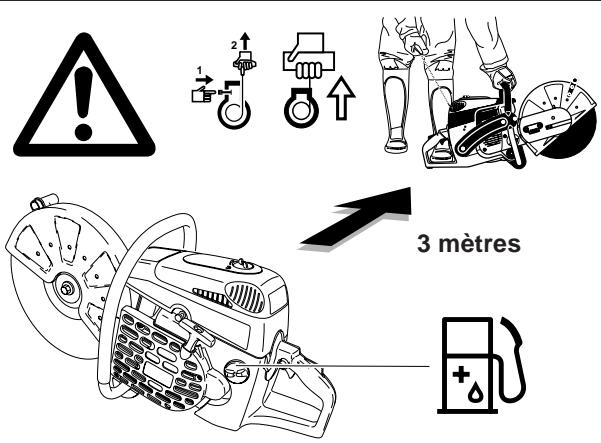

- Pour démarrer la découpeuse, changer d'emplacement (au moins 3 mètres de l'endroit où le remplissage a été effectué) (7), non pas dans la prolongation de la zone de pivotement (sens de projection des étincelles) du disque à découper.
- Les carburants ne peuvent pas être stockés infiniment. N'acheter que la quantité nécessaire couvrant un temps de marche prévisible.
- Lorsque vous effectuez le mélange essence-huile, remplir d'abord l'huile et ensuite l'essence dans le bac de mélange.
- Ne transporter et ne stocker le carburant que dans des nourrices agréés et portant les indications nécessaires.
- Ne jamais laisser le carburant à la portée des enfants.
Mise en route
- Ne jamais travailler tout seul, en cas d'urgence quelqu'un doit être à proximité (portée de la voix).
- Respecter les règlements en matière de protection contre les bruits lors de l'utilisation de la découpeuse dans des zones d'habitation.
- La découpeuse ne doit pas être utilisée à proximité de matières combustibles ou de gaz explosifs. Il y a risque de formation d'étincelles.

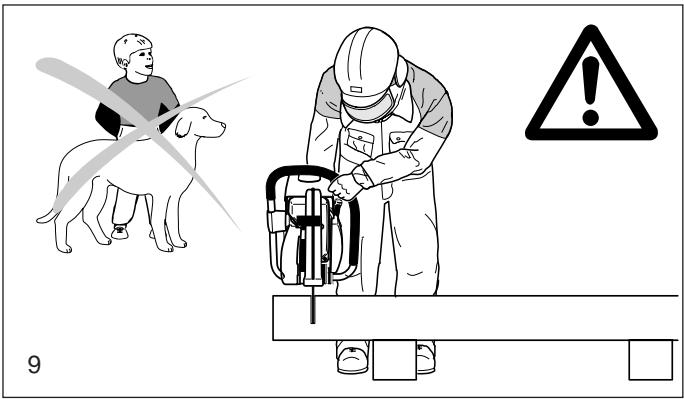

- S'assurer que les personnes se trouvant à moins de 30 m (100 feet) de l'emplacement de travail (par ex. aides) portent un équipement de protection (voir „Equipement de protection personnel“) (8). Les enfants ou autres personnes doivent respecter une distance minimale de 30 m (100 feet) de la zone de travail de la découpeuse. Attention également aux animaux (9).
- Avant le début du travail, contrôler le fonctionnement parfait et l'état réglementaire de fonctionnement des sécurités de la découpeuse.
Vérifier notamment l'état du disque à découper (remplacer immédiatement les disques fissurés, endommagés ou déformés), contrôlez si le disque à découper est bien monté, le capot de protection enclenché, la protection de courroie bien fixée, la courroie tendue correctement. Vérifiez également si le levier de gaz, le verrouillage de levier de gaz et le commutateur combiné fonctionnement correctement et si les poignées sont propres et sèches (Marche/Arrêt (E/S), starter).
- Ne mettre la découpeuse qu'en service après l'avoir complètement assemblée et vérifiée. En principe, la découpeuse ne doit être utilisée qu'à l'état complètement monté.
8
= porter l'équipement
de protection


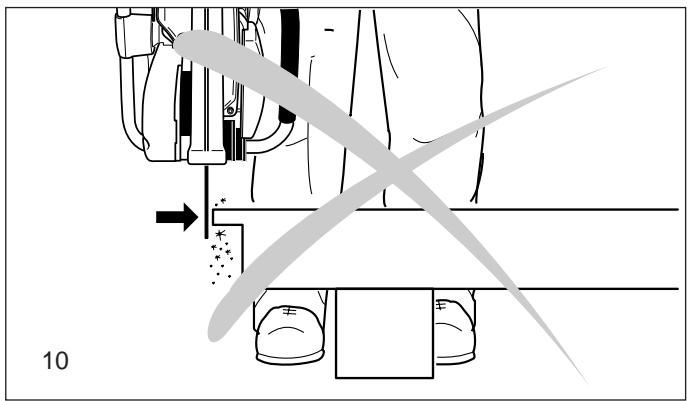

Disques à découper
REMARQUE: Lorsque vous utilisez des disques à découper au diamant, respecter impérativement la marque du sens de rotation indiquée. Les disques à découper au diamant ne conviennent pas pour le traitement du métal.
- Les disques à découper ne sont conçus qu'en vue d'un effort radial pour la coupe. Il est interdit d'utiliser les faces latérales du disque pour poncer. Attention: risque de rupture! (10)
Attention! Il est interdit de changer de sens (rayons inférieurs à 5 m (16 feet)), d'appuyer latéralement sur la découpeuse ou de la basculer pendant le découpage (11)!
- Les disques à découper ne doivent être utilisés que pour tronçonner les matériaux prédéfinis. Le type de disque correspondant doit être sélectionné en fonction du matériau (métal ou béton).
- Le diamètre intérieur du disque à découper doit exactement correspondre à l'arbre. Si le diamètre intérieur est plus grand, il doit être compensé avec une bague d'adaptation (disponible en option).
- Les disques à découper doivent être autorisés pour les coupes à main levée avec des diamètres de disque de 350 mm jusqu'à 4370 t/min ou bien 80 m/s ou avec des diamètres de disque de 300 mm jusqu'à 5100 t/min. ou bien 80 m/s. Les disques utilisables doivent répondre aux normes EN 12413, EN 13236 ou BGV D 12.
- Le disque à découper doit être en parfait état (12).
Serrer toujours la vis de fixation du disque à découper à 30 Nm sinon risque de torsion du disque.

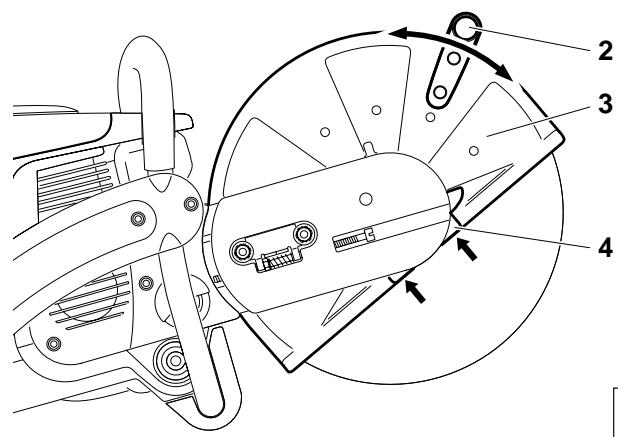

- Avant de démarrer, le guide de la découpeuse doit prendre une position stable.
- Ne démarrer la découpeuse que selon les instructions indiquées dans la notice d'emploi (13). Poser toujours le peid droit gauche la poignée et entourer la poignée avec le pouce. D'autres techniques de lancement ne sont pas autorisées.
- Lors de la mise en route, la machine doit être solidement maintenue et supportée. Pour cela, le disque à découper doit être libre.
- Si le disque à découper est neuf, il doit être testé avant le premier découpage au moins pendant 60 secondes à la vitesse maximale indiquée. Pour cela, aucune partie du corps ou personne doit se trouver dans la prolongation de la zone de pivotement du disque à découper.
- Lors du travail, la découpeuse est à maintenir avec les deux mains. La main droite maintient la poignée arrière, la main gauche la poignée en forme d'étrier. Bien saisir les poignée avec les pouces.
- ATTENTION: Dès que l'accélérateur est relâché, le disque à découper tourne à vide pendant une courte durée (effet de marche à vide).
- Il faut veiller constamment à avoir une bonne assise sure.
- La découpeuse est à manipuler pour que les gaz d'évacuation ne peuvent pas être inspirés. Ne pas travailler dans des pièces closes ou dans des fossés profonds (risque d'intoxication).
- Arrêter immédiatement la découpeuse lorsqu'on sent des modifications dans son comportement.
- Avant de vérifier la tension de la courroie, pour la retendre, remplacer le disque à découper, ou changer le montage du dispositif de découpe (position extérieure ou médiane) et pour recourir à toute panne, il est impératif de mettre le moteur hors service (14).
- En cas de changement audible ou sensible dans le découpage, arrêter immédiatement le moteur) et vérifier le disque à découper.
- La découpeuse doit être arrêtée pendant les pauses et à la fin du travail (14), elle doit être mise à l'arrêt de façon à ce que le disque soit libre et que personne ne soit en danger.
- Ne pas poser la découpeuse chaude dans de l'herbe sèche ou sur des objets inflammables. Le pot d'échappement rayonne énormément de chaleur (danger d'incendie).
- ATTENTION: A l'issue du découpage sous arrosage, arrêter d'abord l'arrosage et ensuite laisser tourner le disque à découper pendant au moins 30 secondes de manière à faire évacuer l'eau et empêcher la corrosion.
Maintenance
Ravitaillement
Remplacer le disque à découper
Démonter le dispositif de découpage
Pause de travail
Transport
Mise hors service
Rebond (kickback) et freinage
- Un rebond ou freinage dangereux peut se produire en travaillant avec la découpeuse.
- Le rebond se produit lorsque la partie supérieure du disque est utilisé pour découper (15).
- La découpeuse est incontrôlée, accélérée et lancée en avant avec une grande énergie en direction du guide-découpeuse (risque de blessure!).
Pour éviter tout rebond, respecter les consignes suivantes:

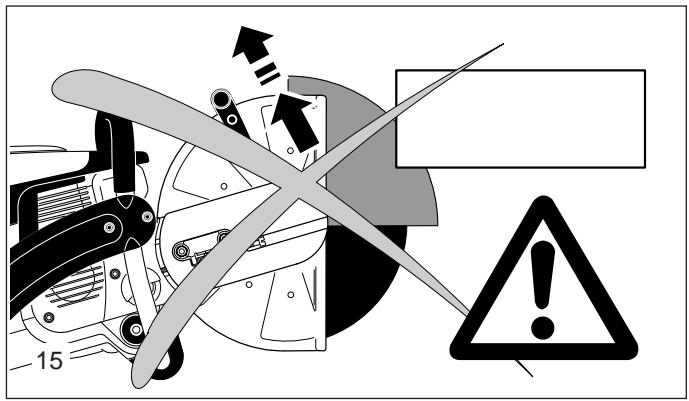

- Ne jamais tronçonner avec le segment montré sur la figure 15!
Faites très attention lorsque vous découpez dans des entailles!
- Le freinage se produit quand l'entaille est comprimée (fissure ou pièce sous tension).
- La découpeuse est incontrôlée, accelérée et landée en avant avec une grande énergie (risque de blessure!).
Pour éviter tout rebond, respecter les consignes suivantes:
- Toujours découper et réintroduire la lame dans des entailles à plein régime.
- Toujours caler la pièce de manière à ce que l'entaille soit sous tension de traction (16) pour ne pas que le disque à découpe ne coince.
- Au début du découpage, toujours approcher le disque à découper avec précaution, sans à-coups.
- Ne jamais tronçonner plusieurs pièces à la fois! Veiller à ce qu'aucune autre pièce ne soit touchée lors du découpage.
Comportement et technique de travail
- Avant de commencer à travailler, vérifier si la zone de travail ne présente aucun risque (câbles électriques, substances inflammables). Délimiter la zone de travail bien distinctement (en utilisant par exemple des panneaux d'avertissement ou des barrages quelconques).
- Utilisez la découpeuse en la tenant correctement par la poignée avant et arrière. Ne jamais laisser la découpeuse sans aucune surveillance!
- Faire fonctionner la découpeuse si possible à haut régime (cf. « Caractéristiques techniques »).
- Ne travailler que sous de bonnes conditions de visibilité et d'éclairage. Faire particulièrement attention en présence de sol glissant, d'humidité, de glace et de neige (danger de glissade).
- Ne jamais travailler sur un fondement instable. Faire attention aux obstacles dans la zone de travail (risque de trébucher). Continuellement veiller à avoir une assise solide et sure.
- Ne jamais découper au-dessus de la hauteur d'épaule (17).
- Ne jamais découper debout sur une échelle (17).
- Ne jamais travailler avec la découpeuse sur un échafaudage.
- Ne jamais travailler trop penché en avant. Toujours fléchir les genoux en posant ou en prenant la découpeuse. Ne pas se courber.
- Conduire la découpeuse de manière à ce qu'aucune partie du corps ne se trouve dans la prolongation de la zone de pivotement du disque à découper (18).
- Les disques à découper ne doivent être utilisés que pour découper les matières prévues.
- Ne pas utiliser la découpeuse pour enlever et balayer les restes de pièces et autres objets.
Attention risque de blessure! Nettoyer la zone de coupe avant le découpage de corps étrangers tels que pierre, clous etc. Ceux-ci peuvent être projetés lors de la coupe et provoquer des blessures.
- Lors du tronçonnement de pièces, utiliser un support stable et le fixer si nécessaire pour ne pas qu'il ne glisse. La pièce ne doit pas être bloquée avec le pied ou par une autre personne.
- Les pièces rondes doivent être impérativement fixées pour ne pas qu'elles se tordent dans la coupe.
- N'utiliser qu'en cas de besoin la découpeuse portative avec dispositif de découpage en position extérieure. La découpeuse avec dispositif de découpage en position médiane a un meilleur équilibre évitant ainsi une fatigue prématurée.
Porter l'appareil respiratoire réglementaire!
Le découpage de matières pouvant dégager des gaz toxiques ne peut être effectué qu'après en avoir fait la demande et sous la surveillance des autorités compétentes ou de la personne en étant chargée.
ATTENTION!
Les métaux chauffent et fondent par la rotation rapide du disque à découper au point de contact. Orienter le capot de protection le plus possible vers le bas (19) pour diriger la projection d'étincelles le plus possible vers l'avant, dans le sens opposé de l'utilisateur (risque d'incendie élevé).
- Déterminer le tracé de coupe, le marquer et approcher du matériau le disque à découper tournant à vitesse moyenne et continuer à ne tronçonner à plein régime et à pression élevée que lorsqu'une rainure de guidage est entaillée.
- Couper uniquement droit et verticalement, ne pas tenir de travers, sinon le disque risque de se rompre.
- On obtient une coupe optimale et égale en tirant et en faisant aller et venir la découpeuse. Ne pas „pousser“ le disque à découper dans la matière.
- Tronçonner les barres rondes massives de préférence par étapes (20).
- Les tubes minces peuvent être simplement découpés en coupant verticalement.
- Manipuler les tubes de grand diamètre comme les barres massives. Pour éviter de tenir de travers et pour un meilleur contrôle du découpage, ne pas laisser le disque trop pénétrer dans le matériau. Toujours tronçonner à plat tout autour.
- Les disques à découper usées de faible diamètre ont au même régime moins de vitesse périphérique et coupent par conséquent moins bien.
- Tronçonner les supports en double T ou cornières par étapes, voir figure 21.
- On découpe les fers feuillards ou plaques en fer comme les tubes; tirer à plat, avec longue surface de coupe.
- Toujours entailler d'abord le matériau se trouvant sous tension (matériau buté ou emmuré) légèrement sur le côté de poussée et ensuite tronçonner depuis le côté de traction pour ne pas que le disque ne se coince. Bloquer la pièce à découper de manière à ce qu'elle ne puisse pas tomber!
ATTENTION:
En cas de crainte de prétension, s'attendre au rebond du matériau et assurer au préalable une possibilité de recul.
Une attention particulière est requise dans les parcs à ferrailles, sur les lieux d'accident ou en cas de piles de matériaux en désordre. Il est difficile de prévoir les réactions d'un matériau se trouvant sous tension, en train de glisser ou de voler en éclats. Bloquer la pièce à découper de manière à ce qu'elle ne puisse pas tomber! Travailler avec la plus grande attention et avec un appareil impeccable.
Respecter les prescriptions en matière d'accidents du travail de la caisse d'assurance mutuelle compétente et de l'assurance.
Découper la pierre, le béton, l'amiante ou l'asphalte ATTENTION!
Porter l'appareil respiratoire réglementaire!
Le découpage de l'amiante ou de matières pouvant dégager des gaz toxiques ne peut être effectué qu'après en avoir fait la demande et sous la surveillance des autorités compétentes ou de la personne en étant chargée. Pour la coupe de poteaux en béton armés et précontraints, il faut se reporter aux consignes et aux normes fournies par les autorités compétentes ou par le fabriquant. Le découpage de barres d'armature doit être exécuté dans l'ordre réglementaire et en respectant les consignes de sécurité correspondantes.
REMARQUE:
L'enduit à mortier, la pierre ou le béton entraînent une très fine poussière lors du découpage. Pour prolonger la durée de vie du
disque à découper (refroidissement), pour un meilleur contrôle visuel et pour éviter un dégagement de poussière excessif, il est préférable de découper au mouillé plutôt qu'à sec. Pour cela, le disque à découper doit être arrosé d'eau de manière égale des deux côtés. Dans la gamme MAKITA, vous trouverez à toute fin d'utilisation le bon équipement pour le découpage au mouillé (voir également „ACCESSOIRES SPECIAUX“.
- Nettoyer l'endroit de la coupe en éliminant les corps étrangers tels que sable, pierres, clous etc.. Attention: Faites attention aux câbles électriques!
Par la rotation rapide du disque à découper, le matériau est arraché au point de contact et projeté en-dehors de la rainure de coupe. Orienter le capot de protection le plus possible vers le bas (23) pour diriger les particules de matériau découpées le plus possible vers l'avant, dans le sens opposé de l'utilisateur.

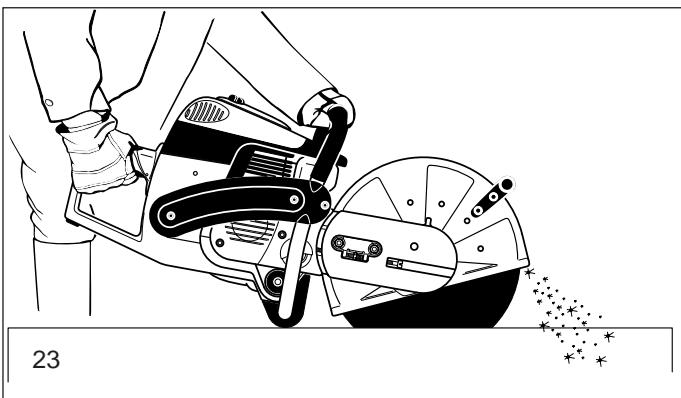

- Marquer le tracé de coupe et tailler sur toute la longueur une rainure d'env. 5 mm de profondeur à demi-gaz que la découpeuse finira exactement.
REMARQUE:
Pour les longues coupes droites, il est recommandé d'utiliser le chariot de guidage (24, voir également „ACCESSOIRES SPECIAUX“). Celui-ci permet de conduire facilement la découpeuse en ligne droite en déployant peu de force.
- Le découpage est exécuté par des mouvements de va-et-vient égaux.
- Lors de la pose de plaques de pierre, il suffit de tailler une rainure plate (pour éviter le dégagement de poussière inutile) afin d'enlever proprement le morceau saillant sur un support plat (25).
ATTENTION!
Fixer impérativement le sens de coupe et l'ordre des coupes à effectuer pour des coupes de mise à longueur, ruptures, évidements etc. pour éviter que le morceau découpé ne coince le disque à découper et pour éviter toute blessure par les morceaux qui tombent.
Transport et stockage
- La découpeuse doit être à l'arrêt lors du transport et lors d'un changement de lieu pendant le travail (26).
- Ne jamais porter et transporter la découpeuse pendant que le moteur ou le disque est en marche.
- Ne porter la découpeuse que par la poignée-étrier. Le disque à découper est orienté vers l'arrière (26). Ne jamais entrer en contact avec le pot d'échappement (risque de brûlure).
- Utiliser une brouette ou un chariot pour le transport sur une distance assez longue.
- Si la découpeuse est transportée par un véhicule automobile, s'assurer que celle-ci soit dans une position sûre pour éviter l'écoulement du carburant. Toujours démonter la découpeuse pour le transport en véhicule automobile.
- Entreposer la découpeuse de manière sûre dans un local sec. Elle ne doit pas être stockée en plein air. Toujours démonter la découpeuse. Ne jamais laisser la découpeuse à la portée des enfants.
- Avant un entreposage prolongé et avant l'expédition de la découpeuse, suivre impérativement les consignes indiquées dans le chapitre „Consignes de maintenance et d'entretien périodiques“. Vider à chaque fois le carburant et faire tourner le carburateur à vide.
- Pour l'entreposage des disques à découper, procéder attentivement de manière suivante:
- nettoyer et bien sécher.
- toujours stocker à plat.
- Il est impératif d'éviter l'humidité, le gel, les rayons directs du soleil, les températures élevées ou les variations de température, sinon risque de rupture et d'éclat éventuel!
- Vérifier avant l'utilisation si les disques à découper neufs ou stockés sont endommagés et les tester à la vitesse maximale indiquée pendant au moins 60 secondes avant la première coupe en s'assurant qu'aucune partie corporelle ou aucune personne ne se trouve dans la zone de pivotement prolongée du disque à découper.
- Pour tous les travaux de maintenance, arrêter la découpeuse (27) et retirer la fiche de la bougie!
- Vérifier avant de commencer à travailler si l'état de la découpeuse est fiable. S'assurer que le disque à découper est monté en fonction des prescriptions. S'assurer que le disque à découper n'est pas endommagé et convient exactement pour l'utilisation prévue.
- La machine doit fonctionner avec le moins de bruit et de gaz d'échappement possibles. Ceci suppose un bon réglage du carburateur.
- Nettoyer régulièrement la découpeuse.
- Vérifier régulièrement si le bouchon du réservoir est étanche.
Respecter les prescriptions de prévoyance contre les accidents de la corporation professionnelle correspondante et de l'assurance. N'effectuer aucune modifications de construction de la découpeuse. Vous risquez votre sécurité.
Les travaux de maintenance et de réparations à exécuter sont limités à ceux précisés dans la notice d'emploi. Tous les autres travaux doivent être effectués par le Service Après Vente de MAKITA.
N'utiliser que les pièces détachées et accessoires MAKITA d'origine.
En cas d'utilisation de pièces détachées, accessoires n'étant pas d'origine MAKITA, il faut s'attendre à un risque d'accident important. MAKITA ne pourra être tenu responsable en cas d'accidents ou de dommages avec des disques à découper ou accessoires n'étant pas d'origine.
Premier secours
On devra toujours disposer sur le lieu de travail d'une boîte de secours pour le cas d'un éventuel accident. Les produits prélevés doivent immédiatement être remplacés.
Si vous appelez du secours, veuillez indiquer:
- le lieu de l'accident
- ce qui s'est passé
- le nombre de blessés
- le type de blessures
- le nom du demandeur
REMARQUE
Des dériorations au niveau des vaisseaux sanguins ou du système nerveux peuvent se produire chez des personnes souffrant de troubles circulatoires et trop souvent soumises à des vibrations.
Les symptomes pouvant apparaître à la suite de vibrations au niveau des doigts, mains ou articulations sont les suivants: engourdissement de membres corporels, chatouillement, douleurs, points, changement du teint ou de la peau.
Si ce genre de symptomes apparaissent, consultez un médecin.
27
SERVICE
28
Caractéristiques techniques
| Caractéristiques techniques | DPC6410 | DPC6411 | DPC7310 | DPC7311 |
| Cylindrée | cu in ( cm^3 ) | 3.9 (64) | 4.5 (73) |
| Alésage | in (mm) | 1.85 (47) | 1.97 (50) |
| Course | in (mm) | 1.46 (37) | 1.46 (37) |
| Puissance max. | hp (kW) | 4.4 (3.2) | 5.6 (4.2) |
| Couple max. | Nm | 4.0 | 5.0 |
| Vitesse de rotation à vide | 1/min | 2,500 | 2,500 |
| Vitesse de rotation d'embrayage | 1/min | 3,800 | 3,800 |
| Régime d'étranglement | 1/min | 9,350 | 9,350 |
| Régime nominal de broche | 1/min | 4,300 | 4,300 |
| Niveau sonore à l'oreille de l'opérateur 1) | dB (A) | 97 | 104 |
| Niveau sonore à la position de l'assistant (50 pieds) 1) | dB (A) | 84 | 86 |
| Accélération d'oscillation a_h,w selon EN 1454- poignée-étrier (Ralenti / régime nominal de broche) | m/s^2 | 6 / 5 | 7 / 6 |
| - poignée (Ralenti / régime nominal de broche) | m/s^2 | 8 / 6 | 8 / 7 |
| Carburateur (à membrane) | Type | TILLOTSON HS-273 A |
| Dispositif d'allumage (avec limiteur de vitesse de rotation) | Type | électronique |
| Bougie d'allumage | Type | NGK BPMR 7A / BOSCH WSR 6F / CHAMPION RCJ 6Y |
| Ecartement électrodes | in (mm) | .020 (0.5) | .020 (0.5) |
| Consommation carburant/puissance max. selon ISO 8893 | kg/h | 1.65 | 2.1 |
| Consommation spéc./puissance max. selon ISO 8893 | g/kWh | 500 | 500 |
| Capacité réservoir carburant | fl oz (l) | 37 (1.1) | 37 (1.1) |
| Dosage mélange (carburant/huile 2 temps)- avec utilisation huile MAKITA HP 100 | | 100:1 | 100:1 |
| - avec utilisation huile MAKITA | | 50:1 | 50:1 |
| Disque à découper pour 80 m/ s^2) | in | 12" / 0.8" / 0.2" 3) | 14" / 0.8" / 0.2" 3) | 12" / 0.8" / 0.2" 3) | 14" / 0.8" / 0.2" 3) |
| Disque à découper pour 80 m/s 80 m/ s^2) 4) | in | | 14" / 1" / 0.2" 3) | | 14" / 1" / 0.2" 3) |
| Diamètre de broche | in | 0.8" | 0.8" / 1.0" | 0.8" | 0.8" / 1.0" |
| Courroie (n° MAKITA) | | 965 300 470 | 965 300 470 |
| Poids de la découpeuse (réservoirs vides, sans disque) | lb | 21.38 | 21.82 | 21.6 | 22.04 |
1) Selon les exigences d'essai UL en pleine charge (coupe concrète).
2) Vitesse périphérique pour régime max.
3) Diamètre extérieur / trou de réception / épaisseur
4) En fonction du pays
Désignation des pièces
0410 123456
22045 Hamburg, Germany
394.100.674 Typ 394
Plaque signatique (12)
à indiquer lors de commande de pièces de rechange!
Numéro de série
Année de construction
1 Poignée
2 Couvercle de filtre pour filtre à air et fiche de bougie
3 Pièce de verrouillage du couvercle
4 Poignée-étrier
5 Silencieux
6 Capot de protection
7 Poignée
8 Vis de réglage pour la tension de courroie
9 Ecrous de fixation
10 Pied
11 Orifices pour le réglage du carburateur
12 Plaque signalétique
13 Réservoir avec protége-main
14 Soupape de décompression
15 Poignée de lancement
16 Orifice d'aspiration d'air
17 Commutateur combiné «Marche/Arrêt» (E/S), starter
18 Bouton d'arrêt pour mi-gaz
19 Bouton de blocage pour mi-gaz
20 Levier d'accélération
21 Couvercle du réservoir (à essence)
22 Boîtier du démarreur avec dispositif de lancement
23 Disque à découper
24 Vis de fixation du disque à découper
25 Disque de contrainte
26 Ouverture de contre-support
Pour tout travail effectué sur la découpeuse, il est impératif de mettre le moteur hors tension, de retirer la fiche de la bougie et de porter des gants de protection!
ATTENTION:
La découpeuse ne peut être mise en marche qu'après le montage complet!
Pour les travaux suivants, utilisez l'outillage compris dans la fourniture:
- Clé combinée SW 13/19
- Tournevis coudé
- Tournevis (pour le réglage du carburateur)
- Bague d'adaptation (pas toujours fournie)
Poser la découpeuse sur un support stable et effectuer les opérations suivantes pour le montage du disque à découper:
7
5
8
9
5
7
*—
C
Monter le disque à découper
Vérifier si le disque à découper est en bon état, voir CONSIGNES DE SECURITE page 37.
Dévisser la vis (9) et retirer le disque de contrainte (8).
Poser le disque à découper (5) sur l'arbre (7).
Note: Le diamètre intérieur du disque à découper doit correspondre exactement à l'arbre. Si le diamètre intérieur est plus grand, il doit être compensé par une bague d'adaptation (*).
Observer le sens de rotation du disque à découper si marqué sur celui-ci.
2
8
1
D
Poser le disque de contrainte (8) sur l'arbre, visser la vis (C/9) à l'intérieur et la serrer à la main.
Tourner lentement le disque à découper jusqu'à ce que le trou d'arrêt de la poulie à courroie trapézoïdale soit visible dans le couvercle de l'adaptateur de coupe (10).
Enfoncer entièrement le tournevis coudé (2). L'arbre est maintenant bloqué.
Bien serrer la vis au moyen de la clé combinée (1).
NOTE: Bien serrer la vis (30 ± 2 Nm). Le disque à découper risque sinon de se tordre.
E
Tendre la courroie /
Contrôler la tension
ATTENTION:
Il est indispensable de tendre correctement la courroie de manière à atteindre le rendement de coupe désirée et à garantir une consommation de carburant optimale. Une tension incorrecte de la courroie provoque l'usure prématurée de celle-ci et des disques de courroie ou détériore le logement d'embrayage.
Retendre la courroie trapézoïdale si l'appareil est nouveau et après avoir remplacé la courroie trapézoïdale, après la première heure de service!
14
11
12
F
NOTE: Pour tendre la courroie et pour vérifier la tension, il faut dévisser les écrous de fixation (11).
Pour augmenter la tension, tourner la vis de tension (12) vers la droite (dans le sens des aiguilles) au moyen de la clé combinée comprise dans la fourniture.
La courroie est correctement réglée si l'écrou (13) se trouve au milieu du repère (14).
ATTENTION: Après avoir tendu la tension et contrôlé la tension, il est impératif de bien serrer les écrous de fixation (11) (30 ± 2 Nm).
2
3
7
3
5
6
3
7
4*
Montage du système à eau sous pression
Pas toujours fournie, en fonction du pays!
ATTENTION: Il est impératif de mettre le moteur hors tension et de retirer la cosse de bougie pendant tous les travaux effectués sur la tronçonneuse.
ATTENTION: Il est obligatoire de réduire le tuyau (1) à 180 mm (7") en cas d'utilisation d'un capot de protection pour un diamètre de disque maximal de 300 mm (12").
Pour cela, desserrer l'écrou-raccord (2), retirer le tuyau (1) du raccord (3) avec précaution et le raccourcir à 180 mm. Ensuite, réappuyer le tuyau sur le raccord et resserrer l'écrou-raccord jusqu'à la butée.
- Monter la prise d'eau comme décrit sur la figure H. Appuyer le collier (H/8) autour de la poignée en forme d'étrier (H/9) et le fixer avec la vis et l'écrou carré.
- Retirer le raccord express (H/10) de la prise d'eau et le brancher sur le tuyau d'alimentation 1/2" (4).
- Démonter le disque de coupe (cf. manuel de service).
- Guide-tuyau lorsque le disque de coupe est en position médiane, cf. figure H.
- Guide-tuyau lorsque le disque de coupe est en position extérieure, cf. figure I.
- Introduire les gicleurs (5) de l'intérieur dans le capot de protection (6) et poser les raccords (3). Visser et serrer les capuchons (7).
ATTENTION:
Aligner les raccords (3) conformément la figure C ou D pour éviter tout pli des tuyaux.
- Monter le disque (cf. manuel de service).
- Brancher le raccord express (H/10) sur la prise d'eau.
NOTE:
Le débit d'eau peut être réglé en continu au moyen de la vanne (H/1).
G
L'appareil est utilisé avec des produits d'huiles minérales (essence et huile)!
Votre attention est requise lorsque vous manipulez l'essence.
Il est interdit de fumer et tout feu immédiat n'est pas autorisé (risque d'explosion).
Mélange carburant
Le moteur de la découpeuse est un moteur à deux temps de haute capacité. Ce moteur est alimenté par un mélange de carburant et d'huile moteur deux temps.
La conception du moteur a été réalisé pour fonctionner à l'essence normal sans plomb avec un degré d'octane minimum de 91 ROZ. Si un tel type de carburant n'était pas disponible, on peut aussi utiliser un carburant d'un degré d'octane plus élevé. Le moteur n'en subit aucun dommage.
Pour un fonctionnement optimal, ainsi que pour la protection de la santé et de l'environnement, utilisez toujours un carburant sans plomb. Il ne faut pas utiliser d'essence contenant de l'alcool avec les produits MAKITA.
Le graissage du moteur est réalisé par une huile moteur à deux temps de haute performance (échelle de qualité JASO FC o ISO EGD) qui est additionnée au carburant. En usine le moteur a été réglé pour l'huile moteur deux temps très performante de MAKITA HP 100 avec un rapport de mélange de 100:1. Ceci garantit une longue durée de vie et un fonctionnement fiable avec un très faible dégagement de fumées du moteur.
Réalisation du rapport correct du mélange:
100:1 En utilisant l'huile deux temps de haute performance MAKITA HP 100, ceci signifie mélanger 100 parties d'essence avec une partie d'huile.
50:1 En utilisant l'huile deux temps de haute performance MAKITA, ceci signifie mélanger 50 parties d'essence avec une partie d'huile.
L'huile deux temps de haute performance MAKITA HP 100 peut être livrée selon les besoins dans des bidons aux contenances suivantes:
0,5 l N° de commande 980 008 609
L'huile deux temps de haute performance MAKITA (50:1) peut être livrée selon les besoins dans des bidons aux contenances suivantes:
100 ml N° de commande 980 008 606
1 I N° de commande 980 008 607
REMARQUE: Pour fabriquer le mélange essence-huile, il faut toujours mélanger préalablement le volume d'huile prévu dans la moitié du volume d'essence, puis y ajouter le volume d'essence restant. Avant de verser le mélange dans l'appareil, bien le mélanger au préalable.
Attention: Ouvrir le bouchon du réservoir d'essence avec précaution. Risque de montée de pression.
Il n'est pas raisonnable que par excès de conscience de sécurité d'augmenter la part d'huile au delà du rapport indiqué du mélange, le résultat serait plus de résidus de combustion ce qui polluerait l'environnement et boucherait la sortie d'échappement dans le cylindre, ainsi que le silencieux. En outre, la consommation de carburant augmenterait et la puissance diminuerait.
Stockage de carburants
Les carburants ne sont stockables que de manière restreinte. Les carburants et les mélanges de carburant vieillissent. Le carburant stocké trop longtemps et les mélanges de carburant peuvent causer des problèmes de démarrage. N'acheter que la quantité de carburant à consommer en l'espace de quelques mois.
Stocker le carburant uniquement dans des récipients homologués au sec et à l'abri.
Les produits pétroliers, ainsi que les huiles, dégraissent la peau. Lors d'un contact répété et prolongé la peau se dessèche. Les suites peuvent être différentes maladies de peau. D'autre part, on connaît les réactions allergiques.
Le contact avec les yeux de l'huile conduit à des irritations. en cas de contact, rincer immédiatement l'oeil avec de l'eau claire.
Si l'irritation continue, consulter immédiatement un médecin.
A
Mélange carburant
B
Remplissage des réservoirs
ATTENTION: RESPECTER IMPERATIVEMENT LES REGLES DE SECURITE!
La manipulation de carburants exige une manipulation avec précaution et prudence.
Opération à effectuer uniquement lorsque le moteur est arrêté et refroidi!
Bien nettoyer autour de la zone de remplissage pour éviter qu'aucune saleté n'entre dans le réservoir.
Poser la machine de coté sur un support plat.
Dévisser le bouchon du réservoir et verser le mélange de carburant. Verser avec précaution pour ne pas renverser le mélange.
Revisser le bouchon du réservoir à la main.
Nettoyer le bouchon du réservoir et l'environnement après avoir mis de l'essence! Ne jamais démarrer ou utiliser l'appareil là où l'essence y a été versée.
Changer aussitôt de vêtements si de l'essence a été renversée sur les vêtements.
Démarrer le moteur
Le modèle est équipé d'une soupape de décompression (1) semi-automatique pour faciliter le démarrage. En enfonçant la soupape de décompression, le travail de compression est réduit et le moteur accélère pour atteindre son régime de démarrage en déployant le moindre effort sur le cordon de lancement.
Dû à la montée de pression élevée dans la chambre de chauffe, à la suite des premiers allumages, la soupape de décompression se ferme automatiquement (le bouton sort).
Respecter impérativement les INSTRUCTIONS DE SÉCURITÉ de la page 35 et 36.
La découpeuse ne peut être mise en marche qu'après le montage complet!
Démarrer le moteur au moins 3 m (10 pieds) de l'endroit du réservoir.
Prendre une position sure et poser la découpeuse de manière à ce que le dispositif de découpage ne soit tourné dans votre direction.
2
3 mètres
D
Mettre le capot de protection (3) en position optimale (cf. Figure) en fonction de l'utilisation faite.
Prendre la poignée (2), le capot de protection (3) peut être orienté à l'intérieur des butées dans les deux sens de la flèche.
Attention:
S'assurer absolument que le bord extérieur rectiligne de la tôle de butée (4) et le bord du capot de protection sont parallèles (voir flèches).
Si ce n'est pas le cas, consulter un atelier spécialisé.

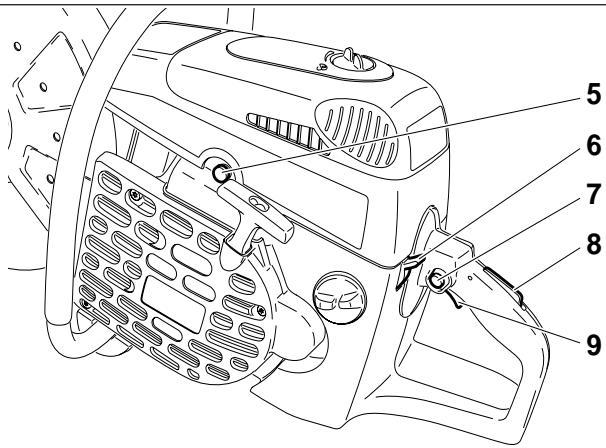

Pousser le commutateur combiné (6) vers le haut (position starter).
Saisir la poignée (la paume de la main appuie sur le bouton d'arrêt de sécurité (8)).
Enfoncer le levier de gaz (9) et le maintenir.
Pousser la tête d'enclenchement (7) et relâcher le levier de gaz (9) (le levier de gaz est bloqué par la tête d'enclenchement en position demi-gaz).
NOTE: Si la découpeuse est montée sur le chariot de guidage, mettre le levier de réglage en troisième ou quatrième position.
Enfoncer la soupape de décompression (5).
Tenir la poignée-étrier à pleine main et appuyer la découpeuse contre le sol.
Poser la pointe du pied gauche dans le pare-main.
Tirer vite et fort sur le cordon de lancement, jusqu'au déclenchement du premier allumage audible.
Attention: Ne pas retirer le cordon de lancement de plus de 20" (50 cm) et le ramener lentement à la main.
Renfoncer la soupape de décompression (F/5).
Pousser le commutateur combiné (F/6) en position «I».
Tirer à nouveau le cordon de lancement jusqu'à ce que le moteur tourne.
Dès que le moteur tourne, actionner le levier de gaz (F/9) pour que le bouton de blocage (F/7) ressorte et pour que le moteur tourne au ralenti.
Démarrage à chaud
Comme décrit dans le paragraphe concernant le démarrage à froid, toutefois sans utiliser le commutateur combiné (F/6) en position starter.
10
H
Arrêter le moteur
Pousser le commutateur combiné (10) vers le bas en position STOP.
Réglage du carburateur
REMARQUE: Les découpeuses sont équipées d'un allumage électronique à limitation de vitesse de rotation. Le carburateur est en outre muni d'une buse fixe non réglable faisant office de gicleur principal.
Le régime de ralenti est préréglé en usine sur env. 2.500 1/min; il se peut néanmoins que la procédure de rodage d'une nouvelle machine exige une léger rajustage du régime de ralenti.
A
Les opérations suivantes sont nécessaires pour un réglage correct du régime de ralenti:
Démarrez le moteur et laissez-le tourner jusqu'à ce qu'il soit chaud (env. 3 à 5 min.).
B
Utiliser le tournevis (1, réf. 944 340 001). Il possède un talon soudé servant au réglage.
Corrigez le réglage du régime de ralenti
Si le disque à découper tourne avec le moteur, dévissez la vis de butée (2) du papillon du carburateur jusqu'à ce que le disque ne tourne plus. Si le moteur s'arrête lorsqu'il tourne à vide, revissez à nouveau légèrement la vis de butée.
Arrêtez le moteur
Pour tout travail sur la d'copeuse, il est impératif d'arrêter le moteur, de retirer le disque `découper, de tirer la cosse de bougie et de porter les gants de protection!
ATTENTION:
La découpeuse ne peut être mise en marche qu'après le montage complet!
SERVICE
IMPORTANT:
Etant donné que nombreuses pièces non abordées dans ce manuel d'utilisation sont en partie des dispositifs de sécurité importants et comme toute pièce est également soumise à une certaine usure, une vérification et maintenance régulière doit être effectuée par un atelier spécialisé MAKITA pour garantir votre sécurité.
ATTENTION:
Si le disque à découper se fracture pendant la découpe, l'appareil doit être révisé par un atelier agréé MAKITA avant toute remise en marche!
B
3 4
2 1

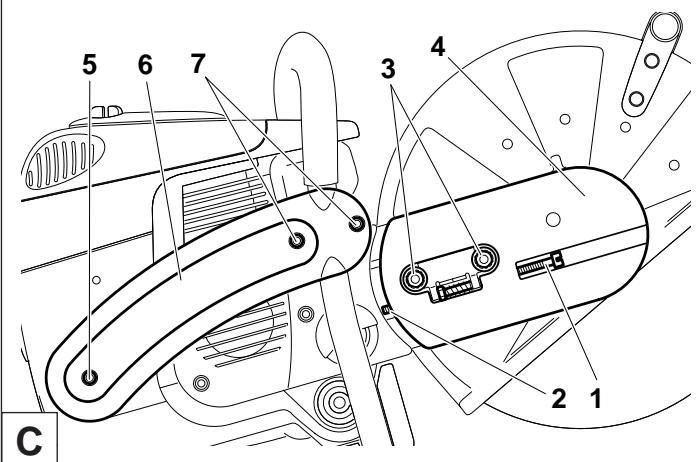

C
Remplacer la courroie
Desserrer les écrous (3).
Desserrer la vis de tension (1) (dans le sens inverse des aiguilles) jusqu'à ce que l'extrémité de la vis (2) soit visible dans la fente.
Dévisser les écrous (3) et enlever le couvercle (4).
Dévisser les vis (5) et (7) et retirer l'entretoise latérale (6).
NOTE:
La vis (5) est plus longue que la vis (7). Observer la position de montage.
9
10
D
Desserrer les vis (8) et enlever le couvercle du carter d'embrayage (9).
Enlever l'ancienne courroie (10) ou les restes de courroie.
Nettoyer l'intérieur du bras de transmission au moyen d'un pinceau.
Mettre en place une nouvelle courroie.
NOTE:
Montage du couvercle du carter-moteur (9), de l'entretoise latérale (C/6) et du couvercle (C/4) dans l'ordre inverse.
Tendre la courroie comme décrit au chapitre «Tendre la courroie / Contrôler la tension».
Nettoyer le capot de protection
A l'intérieur de la tôle de protection se constituent des dépôts de matière (notamment lors du découpage au mouillé) susceptibles d'empêcher la rotation du disque à découper.
Démonter le disque à découper et le disque de pression. Enlever les dépôts de découpe à l'intérieur du capot de protection au moyen d'un bâton en bois ou d'un objet similaire.
Nettoyer l'arbre et toutes les pièces démontées.
NOTE: Montage du disque à découper voir chapitre «Montage du disque à découper».
E
Nettoyer / remplacer le filtre à air
Tourner la pièce de verrouillage du couvercle (11) en position «déverrouillé ⏻ » et enlever le couvercle du filtre (12) avec précaution.
Deux bagues d'étanchéité (G/15) se trouve entre le couvercle du filtre (12) et le capot (G/14).
12
F
Dévisser les vis (13) et retirer le capot (14).
Nettoyer la bague d'étanchéité (15) au moyen d'un pinceau et vérifier si elle est endommagée.
13
15
G
Nettoyer le pré-filtre (mousse, 17) du couvercle du filtre.
Retirer la cartouche de filtre à air (cartouche en papier, 18) du capot.
Enlever le filtre intérieur (16) de la crépine d'aspiration.
Note:
Protéger le carburateur de manière à ce qu'aucune poussière n'y pénètre.
Mettre le commutateur combiné en position «starter» ou couvrir le carburateur d'un chiffon propre.
17
18
H
ATTENTION:
Nettoyer en aucun cas les filtres à air à l'air comprimé! Ne pas nettoyer le pré-filtre et le filtre intérieur avec de l'essence.
Pré-filtre (mousse) et filtre intérieur
Nettoyer le pré-filtre (1) et filtre intérieur (3) sale dans de l'eau de lessive tiède avec du produit à laver la vaisselle courant dans le commerce.
Bien sécher le pré-filtre et le filtre intérieur.
NOTE: Le pré-filtre doit être nettoyé plusieurs fois par jour en présence de poussières intenses. S'il n'est pas possible de nettoyer sur place, préparer un pré-filtre de réserve.
Remplacer le pré-filtre au plus tard après 20 heures de service.
Pour augmenter la capacité du filtrage, le pré-filtre doit être humidifié avec de l'huile pour filtre à huile. Avant d'utiliser l'huile pour filtre à air, effectuer un nettoyage minutieux avec le nettoyant pour filtre à air.
Suivre impérativement les indications du constructeur.
Orienter le pré-filtre avec le récepteur de couvercle en l'insérant dans le couvercle du filtre et l'enfoncer dans le couvercle du filtre (5).
Cartouche de filtre à air (cartouche en papier)
La cartouche de filtre à air (2) filtre l'air d'aspiration par un système en lamelles de filtre en papier très fin. C'est pourquoi la cartouche ne doit pas être lavée. Nettoyer la cartouche de filtre à air une fois par semaine.
Ouvrir légèrement la cartouche de filtre à air en éventail et la frapper avec précaution contre un support propre.
Remplacer la cartouche de filtre à air toutes les 100 heures de service. En cas de perte de puissance, de réduction du régime ou de fumée dans le gaz d'échappement, la remplacer immédiatement.
Avant de monter le système de filtrage, contrôler si des saletés ne sont pas tombées dans l'orifice d'aspiration. Les enlever éventuellement.
ATTENTION:
Remplacer aussitôt le filtre à air endommagé!
Des morceaux de tissu déchirés et des particules de salissure grossières peuvent détériorer le moteur.
7
0,5 mm
8
9
Remplacement de bougie
ATTENTION:
Les bougies d'allumage ou la fiche de la bougie ne doivent pas être touchés le moteur en marche (haute tension).
N'effectuer des travaux de maintenance que si le moteur est arrêté.
Risque de brûlure lorsque le moteur est chaud: porter absolument vos gants de protection!
En cas de détérioration du corps isolant, d'usure importante des électrodes resp. d'électrodes très encrassées ou pleines d'huile, il faut procéder à un remplacement de la bougie.
Tourner la pièce de verrouillage du couvercle (6) en position «déverrouillé Ⓗ » et retirer le couvercle du filtre (7) avec précaution.
Relever le couvercle de bougie (8).
Retirer la fiche de la bougie (9) de la bougie. Démonter la bougie uniquement avec la clé combinée comprise dans la fourniture.
Ecartement des électrodes
L'écartement des électrodes doit être de .020" (0.5 mm).
Vérification de l'étincelle d'allumage
N'introduire la clé combinée (9) entre le capot et le cylindre que comme montré sur la figure.
ATTENTION!
Ne pas introduire la clé dans le trou de bougie, établir seulement un contact avec le cylindre (sinon risque de détérioration du moteur).
Presser contre la clé la bougie (10) dévissée avec la cosse bien posée au moyen d'une clé isolée (dans le sens inverse du trou de bougie!)
Pousser le commutateur combiné (11) en position «I».
Tirer fortement sur le cordon de lancement.
En fonctionnement correct, l'étincelle doit être visible sur les électrodes.
ATTENTION: N'utilisez comme rechange que les bougie BOSCH WSR 6F, CHAMPION RCJ-6Y oder NGK BPMR 7A.
10
9
E
Remplacement de la crépine d'aspiration
Le filtre feutre (13) de la crépine d'aspiration peut se boucher pendant l'utilisation. Pour assurer une alimentation sans problème du carburant vers le carburateur, la crépine d'aspiration devra être remplacée environ tous les 3 mois.
Dévisser le bouchon du réservoir (12), sortir de la bouche du réservoir l'élément de blocage contre la perte.
Nettoyer le réservoir carburant.
Tirer la crépine d'aspiration à travers la bouche du réservoir au moyen d'un crochet en fil métallique.
Attention: Eviter tout contact du carburant avec la peau!
12
F
Remplacement du cordon de lancement
Serrer les quatre vis (14). Retirer le carter du démarreur (15). Dévisser les deux vis (16) et retirer avec précaution la canalisation d'air (17) du carter du démarreur (15), en suivant l'ordre donné (A - B - C - D).
Enlever les anciens restes de cordon (18).
15
B
18
A
16
17
C
D
G
Enfiler le nouveau cordon de lancement (ø 0.16" (4.0 mm), 39.5" (1000 mm) de long), comme montré sur la figure (sans oublier la rondelle (19)) et faire un nœud aux deux extrémités. Insérer le noeud (20) dans le tambour d'enroulement (21).
ATTENTION: Le nœud ou l'extrémité du cordon de lancement ne doit pas dépasser la surface du tambour d'enroulement. Insérer le noeud (22) dans la poignée de lancement (23).
20
23
19
22
H
26
25
A
Introduire le cordon dans l'évidement (24) sur le tambour d'enroulement et tourner deux fois le tambour d'enroulement avec le cordon dans le sens de la flèche.
Tenir le tambour d'enroulement de la main gauche, démêler le cordon de la main droite, tendre et tenir le cordon.
Lâcher le tambour. Par l'effet de ressort, le cordon s'enroule sur le tambour.
Répéter trois fois l'opération. La poignée de lancement doit être maintenant verticale au niveau du carter du démarreur.
INDICATION: Si la corde de lancement est tirée fortement, le tambour d'enroulement doit pouvoir faire un moins un 1/4 de tour contre l'effort de ressort.
ATTENTION:
Risque de blessure! Bien tenir la poignée de lancement qui a été tirée vers l'extérieur. Elle peut rebondir en arrière si vous relâchez par inadvertance le tambour d'enroulement.
Monter la canalisation d'air dans l'ordre inverse (cf. Fig. G, page 54). S'assurer que le guidage (25) est posé dans la réception (26) sur le carter du démarreur.
En posant le carter du démarreur, tirer légèrement la poignée de lancement jusqu'à ce que le dispositif de lancement s'enclenche.
Remplacement du ressort de rappel
Retirer le carter du démarreur (cf. Chapitre « Remplacer le cordon de lancement »).
Enlever la canalisation d'air du carter du démarreur (cf. Chapitre « Remplacer le cordon de lancement »).
Enlever le circlip (1) (pince pour les circlips extérieurs, voir accessoires).
Retirer le tambour d'enroulement (2).
Dévisser les vis (3).
Soulever le ressort de rappel (4) de son ancrage au moyen d'un tournevis ou d'un outil similaire en un mouvement régulier en recourant à une attention extrême. Le ressort de rappel est prétendu et peut sauter de la cassette!
ATTENTION: Risque de blessure! Porter impérativement des lunettes de protection et des gants de protection en effectuant ce travail!
Les ressorts de rappel de remplacement sont fournis tendus dans le carter. ATTENTION, le ressort de rappel peut sauter. Une fois enlevé, le ressort de rappel peut être réinséré comme suit (respecter le sens de rotation !).
Graisser légèrement le nouveau ressort de rappel (4) avant de le monter dans le carter du démarreur avec de la graisse multiusage, réf. 944 360 000, puis remettre le ressort de rappel (4) en place et le presser légèrement de façon à ce que les éclisses (5) s'enclenchent dans les logements.
Ne pas graisser le tambour d'enroulement (2) et le tourillon! Introduire la vis (3) et ne la serrer que légèrement.
Tourner légèrement le tambour d'enroulement en le posant jusqu'à ce qu'il s'enclenche correctement. Monter le circlip
Enrouler le cordon de lancement (voir chapitre „Remplacement de la corde de lancement“).
Monter le déflecteur de ventilateur (voir Fig. A).
En posant le carter du démarreur, tirer légèrement la poignée de lancement si besoin est jusqu'à ce que le dispositif de lancement s'enclenche.
Dispositif de coupe en positon médiane / position extérieure
ATTENTION: Le dispositif de découpage a été monté par l'usine pour le montage en position médiane (1). En cas d'obstacles se trouvant à toute proximité du tracé du découpage (par exemple bordure ou murs), le dispositif de découpage peut être monté en position extérieure (2). N'utilisez la position extérieure de la découpeuse que pour le travail à effectuer.
Remontez-la ensuite en position médiane. Quand le dispositif de découpage est en position médiane, la découpeuse a un meilleur centre de gravité empêchant ainsi une fatigue prématurée.
Démonter le dispositif de coupe
Desserrer les écrous (5).
Desserrer la vis de tension (3) (dans le sens inverse des aiguilles) jusqu'à ce que l'extrémité de la vis (4) soit visible dans la fente.
Dévisser les écrous (5) et enlever le couvercle (6).
Retirer le boulon de butée (7) en le levant avec la clé universelle (8) comme montré sur la figure jusqu'à ce que le capot de protection (10) puisse être tourné.
NOTE : La butée de torsion (D/7) se désactive quand le boulon de butée (7) est retiré ce qui permet de pouvoir retirer le capot de protection (10) au-dessus de la butée de torsion (D/7).
Dévisser la poignée (9) et tourner le capot de protection (10) comme montré sur la figure.
Décrocher la courroie trapézoïdale (11) et retirer le dispositif de séparation.
Presser le dispositif de séparation (12) en position extérieure contre le logement du bras d'embrayage.
Mettre la courroie trapézoïdale (13) sur la poulie de courroie (14).
15
16
Poser le couvercle (15).
Visser les écrous (16) et les serrer à la main.
Tendre la courroie comme décrit au chapitre «Tendre la courroie / Contrôler la tension».
Serrer bien les écrous (16) avec la clé combinée.
Remonter la poignée (17) comme décrit sur la Figure.
ATTENTION:
Après chaque modification de montage du dispositif de coupe, le sens de rotation du disque de découpe change!
Observer le sens de rotation du disque à découper, si indiqué sur le disque à découper.
G
17
Changement / nettoyage du pare-étincelles
Il faut vérifier et nettoyer régulièrement le pare-étincelles.
Desserrer les 2 vis (18) et enlever le pare-étencelles (19).
Remontez le pare-étincelles et serrez la vis.
ATTENTION:
N'utilisez pas d'objets coupants ou pointus pour nettoyer le pare-étincelles car vous pourriez endommager ou déformer les fils du pare-étincelles.
H
ACCESSOIRES OPTIONNELS
Disques à découper en diamant (1)
En vue de satisfaire les exigences en matière de sécurité, de confort de travail et de fournir une solution économique lors des découpages, la gamme MAKITA contient des disques à découper au diamant. Elles servent au découpage de toutes les matières à l'exception du métal.
La grande compacité des grains du diamant réduit l'usure et garantit ainsi une longue durabilité pour des diamètres de disques restant pratiquement identiques. Il en résulte des rendements de coupe presque constants et une rentabilité élevée. Les propriétés excellentes des disques à découper en diamant permet ainsi un travail sans fatigue.
Les disques en métal très stables présentent des propriétés de concentricité très élevées permettant d'éviter en grande partie les vibrations du disque à découper.
L'utilisation de disques à découper au diamant réduit considérablement la durée de découpage. Il en résulte ainsi des frais d'exploitation moins élevés (consommation de carburant, pièces de rechange, réparations et pollution).
Le chariot de guidage (2)
Le chariot de guidage MAKITA facilite une conduite droite de la découpeuse. Il permet en même temps un travail sans fatigue et peut s'adapter aux dimensions de l'utilisateur. La découpeuse peut fonctionner avec le dispositif de découpage tant en position médiane qu'extérieure.
Pour faciliter le ravitaillement en essence en cas d'utilisation du chariot de guidage, il est recommandé de monter un bouchon de réservoir angulaire sur le réservoir (3).
Le réducteur de profondeur est un plus en matière de confort de travail et de précision de coupe. Il permet de respecter exactement la profondeur de coupe exigée (4).
Pour éviter les poussières pendant le découpage et pour un meilleur refroidissement du disque à découper, MAKITA offre selon le mode d'utilisation de la découpeuse plusieurs variantes permettant le mouillage du disque à découper à l'eau.
Le réservoir d'eau (5)
Le réservoir d'eau est prévu pour être monté sur le chariot de guidage. Son importante capacité vous permet de l'utiliser lorsque vous changez en permanence d'endroit. Pour remplir le réservoir ou utiliser des réservoirs de rechange, il suffit simplement de soulever du chariot de guidage.
Toutes les branchements nécessaires et les conduites d'eau sont fournis. Le logement prévu sur le chariot de guidage et sur la découpeuse permet un montage rapide et très facile à effectuer.
La conduite d'eau au réseau / réservoir (6)
La conduite d'eau sous pression est conçue pour être montée sur la découpeuse. Celle-ci peut être utilisée en relation avec le chariot de guidage. La conduite d'eau sous pression convient particulièrement lorsque vous travaillez avec la découpeuse de manière stationnaire. Au moyen d'un accouplement de rupture rapide, l'eau peut être alimentée soit au moyen du réseau d'alimentation d'eau soit par le réservoir d'eau sous pression (7).
Toutes les branchements nécessaires et les conduites d'eau sont fournis. Le logement prévu sur le chariot de guidage et sur la découpeuse permet un montage rapide et très facile à effectuer.
N° de commande voir „Accessoires“.
Indications de maintenance et d'entretien périodiques
Pour obtenir une longue durée de vie et pour éviter des détériorations, il faut effectuer régulièrement les travaux de maintenance décrits ci-après. Des demandes en garantie ne pourront être acceptées que si les travaux ont été effectués régulièrement et d'une façon ordonnée. Les utilisateurs des découpeuses ne sont pas autorisés à effectuer les travaux de maintenance et d'entretiens décrits dans la présente documentation. Les travaux non compris dans cette liste ne doivent être exécutés que dans un atelier spécialisé de MAKITA.
Page
| Généralités | Découpeuse dans l'ensembleDisque à découperEmbrayageCapot de protection | Nettoyer l'extérieur et vérifier si elle n'est pas détériorée.En cas de détériorations, faire effectuer immédiatement les réparations par un spécialiste.Contrôler régulièrement si elle n'est pas endommagée ou uséeFaire vérifier dans un atelier spécialiséNettoyer, Vérifier la position (tôle de butée) | 3747 |
| Avant toute mise en route | Disque à découperCourroieCapot de protectionCommutateur combinéTouche de blocage de sécuritéLevier de gazBouchon du réservoir | Contrôler s'il est endommagé et si le disque de découpe monté convient pour l'utilisation prévue.Contrôler la tension de courroieRégler la positionVérifier le fonctionnementVérifier le fonctionnementVérifier le fonctionnementVérifier l'étanchéité | 374447 |
| Journellement | Filtre à airVitesse de rotation à videExtrêmement sali | Nettoyer, (plus souvent si nécessaire), remplacerle pré-filtre (mousse) au bout de 20 heuresContrôler (Le disque à découper ne doit pas tourner)Nettoyer cartouche de papier | 514951 |
| Toutes les semaines | Carter du démarreurCordon de lancementCourroieCartouche de filtre à airBougieSilencieux | Nettoyer pour garantir un parfait guidage de l'air de refroidissement.Vérifier s'il n'est pas détérioréContrôler la tension de courroie, vérifier si elle n'est pas endommagée ou usée.Nettoyer, remplacer au bout de 100 heuresVérifier, le cas échéant, remplacerVérifier s'il n'est pas encrassé. | 4253505252-5342 |
| Tous les 3 mois | Crépine d'aspirationRéservoirs carburant | RemplacerNettoyer | 53 |
| Tous les ans | Disque à découper entier | Faire vérifier par un atelier spécialisé | |
| Stockage | Découpeuse dans l'ensembleDisque à découperRéservoirs carburantCarburateur | Nettoyer l'extérieur et vérifier si elle n'est pas détériorée.En cas de détériorations, faire effectuer immédiatement les réparations par un spécialiste.Démonter et nettoyerVidanger et nettoyerLe laisser se vider en marche | 42 |
Service d'atelier, pièces de rechange et garantie
Maintenance et réparations
L'entretien et la remise à neuf des découpeuses modernes ainsi que des éléments importants pour la sécurité exigent une certaine qualification et un atelier spécialisé équipé des outils spéciaux et des appareils de contrôle adéquats.
Tous les travaux non décrits dans ce manuel d'utilisation doivent être effectués par un atelier MAKITA spécialisé.
Le spécialiste dispose de la formation, de l'expérience et des équipements nécessaires pour vous apporter chaque fois la solution économique la plus avantageuse et vous apporte une aide d'assistance en pratique et en conseil. Le droit à la garantie s'annule en cas de réparations tentées par des tiers ou des personnes non autorisées.
Vous y recevrez l'adresse de l'atelier spécialisé la plus proche de chez vous.
Pièces de rechange
Le fonctionnement permanent fiable et la sécurité de votre appareil dépend aussi de la qualité des pièces de rechange utilisées.
N'utilisez que des pièces de rechange d'origine MAKITA, signalées par
Seulement les pièces d'origine proviennent de la production de l'appareil et garantissent donc une qualité optimale en ce qui concerne les matériaux, le respect de cotes, le fonctionnement et la sécurité.
Les pièces accessoires et de rechange d'origine vous sont proposées par votre vendeur spécialisé. Il dispose des listes de pièces de rechange nécessaires pour déterminer le numéro de la pièce de rechange nécessaire, et vous informera à fur et à mesure des améliorations de détail et des nouveautés dans l'offre des pièces de rechange.
Veuillez aussi noter, qu'en utilisant des pièces qui ne sont pas d'origine de MAKITA vous perdez tout droit à la garantie de l'organisation MAKITA.
Au cas où des pièces non d'origine provoqueraient de détériorations, nous n'assurerons pas les frais qui en découleraient.
Garantie
MAKITA garantit un qualité irréprochable et supporte les frais pour une amélioration par remplacement des pièces défectueuses dans le cas de défauts de matériel ou de fabrication qui se présentent dans le délai de garantie après le jour de vente. Veuillez noter que dans certains pays, il existe des conditions de garantie spécifiques. Adressez vous, en cas de doute, à votre vendeur. En tant que vendeur du produit, il doit vous assurer la garantie.
Nous vous prions de comprendre que nous ne pouvons pas assurer la garantie pour les causes de détériorations suivantes:
• Non respect de la notice d'emploi
• Non exécution des travaux de maintenance et réparations nécessaires
- Détériorations par suite d'un réglage non conforme du carburateur
- Usure normale
- Surcharge manifeste par dépassement permanent de la limite supérieure de la puissance
• Utilisation de découpeuses non d'origine MAKITA
- Forçage, traitement non conforme, emploi non autorisé ou cas d'accidents
- Détériorations de surchauffe causées par des encrassements du carter du ventilateur.
- Interventions de personnes non compétentes ou essais de réparations non conformes
• Utilisation de produits de fonctionnement inadaptés ou superposés
- Détériorations provenant de conditions d'utilisation du magasin de location
- Utilisation de pièces de rechange non appropriées resp. de pièces non d'origine MAKITA, dans la mesure où elles sont sources de détériorations
Les travaux de nettoyage, d'entretien et de réglage ne sont pas reconnus comme prestations de garantie. Tout travail au titre de la garantie est à effectuer par le vendeur spécialiste MAKITA.
Recherche de pannes
| Panne | Système | Observation | Origine |
| La découpeuse ne démarre pas | Embrayage | Moteur tourne | Panne au niveau de l'embrayage |
| Disque à découper tourne au ralenti | Carburateur, Accouplement | Disque à découper tourne | Réglage du ralenti incorrect, embrayage bloqué |
| Moteur ne démarre pas ou démarre difficilement | Système d'allumage | Allumage existe | Défaut dans l'alimentation du carburant, système de compression, défaut mécanique |
| Pas d'allumage | Commutateur STOP enclenché, défaut ou court-circuit dans le câblage, fiche de bougie, bougie défectueuse |
| Alimentation carburant | Réservoir carburant rempli | Choke en mauvaise position, carburateur défectueux, crépine d'aspiration bouchée, conduite de carburant sectionnée ou coincée |
| Système de compression | A l'intérieur de l'appareil | Joint du pied de cylindre défectueux, bagues à lèvres endommagées, segments de cylindre ou de pistons endommagés |
| A i'extérieur de l'appareil | Bougie n'est pas étanche |
| Défaut mécanique | Lanceur n'accroche pas | Ressort dans le démarreur brisé, pièces brisées à l'intérieur du moteur |
| Moteur démarre, mais s'arrête immédiatement après | Alimentation carburant | Carburant dans réservoir | Réglage du ralenti non correct, crépine d'aspiration ou carburateur encrassé |
| Aération réservoir défectueux, conduite carburant interrompue, câble défectueux, commutateur STOP endommagé, Soupape de décompression encrassé |
| Manque puissance | Plusieurs systèmes peuvent être mis en cause | Appareil tourne au ralenti | Filtre à air encrassé, faux réglage du carburateur, silencieux bouché, tuyau d'échappement des gaz dans le cylindre est bouché, pare-étincelles bouché |

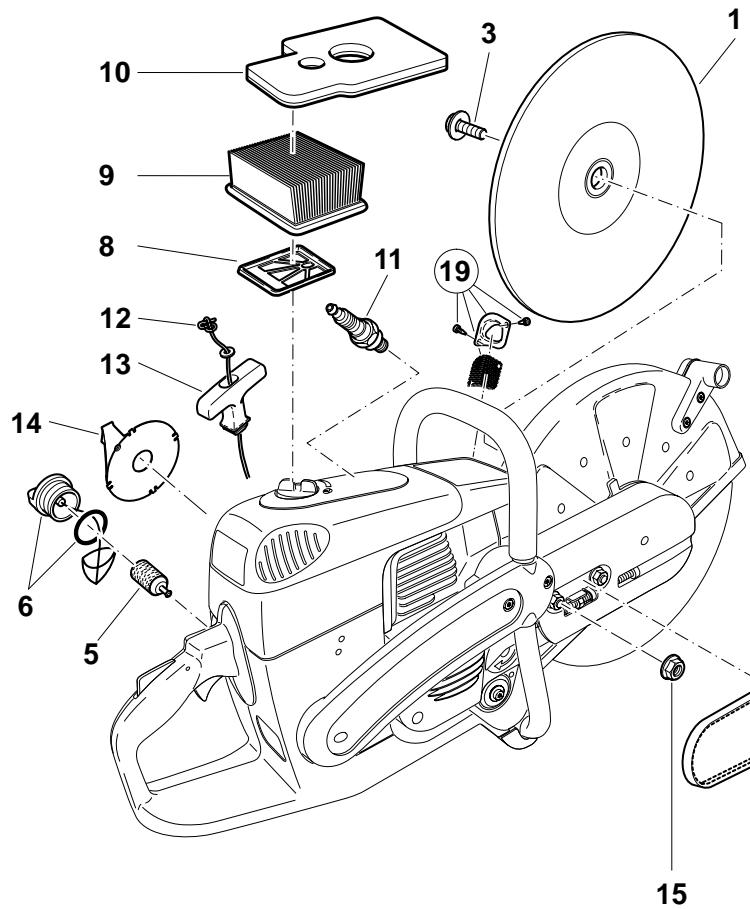

N'utilisez que des pièces de rechange d'origine MAKITA. Pour les réparations et la rechange pour d'autres pièces, votre atelier spécialisé MAKITA est compétent.
DPC6410, 6411
DPC7310, 7311
Disque à découper à la résine
1 966 121 150 1 Pour l'acier, diam. 300/20 mm (12"/0.8")
966 141 150 1 Pour l'acier, diam. 350/20 mm (14"/0.8")
966 144 150 1 Pour l'acier, diam. 350/25,4 mm (14"/1.0")
1 966 121 120 1 Pour la pierre, diam. 300/20 mm (12"/0.8")
966 141 120 1 Pour la pierre, diam. 350/20 mm (14"/0.8")
966 144 120 1 Pour la pierre, diam. 350/25,4 mm (12"/0.8")
3 994 280 250 1 Vis hexagonale M8x25
4 965 300 470 1 Courroie
5 963 601 120 1 Crépine d'aspiration
6 010 114 091 1 Bouchon de réservoir complet (essence)
8 394 173 020 1 Filtre intérieur
9 394 173 010 1 Cartouche de filtre à air (cartouche en papier)
10 326 173 080 1 Pré-filtre (mousse)
11 965 603 021 1 Bougie
12 122 164 010 1 Cordon de lancement ø4,0x1000 mm
13 001 161 020 1 Poingnée de lancement
14 394 163 020 1 Ressort de rappel dans carter
15 923 208 004 2 Ecrou hexag. M8
16 941 719 140 1 Clé combinée Ouverture 13/19
17 940 827 000 1 Tournevis coudé T27
18 944 340 001 1 Tournevis (carburateur)
19 394 174 140 1 Pare-étincelles cpl.
17
18
Accessoires (non compris dans la livraison)
Disque à découper en diamant 12"/0.8"
22 966 221 020 1 Béton Standard diam. 300/20 mm
22 966 321 020 1 Béton DiaDuran diam. 300/20 mm
22 966 221 010 1 Asphalte Standard diam. 300/20 mm
22 966 321 010 1 Asphalte DiaDuran diam. 300/20 mm
14"/0.8"
22 966 241 020 1 Béton Standard diam. 350/20 mm
22 966 341 020 1 Béton DiaDuran diam. 350/20 mm
22 966 241 010 1 Asphalte Standard diam. 350/20 mm
22 966 341 010 1 Asphalte DiaDuran diam. 350/20 mm
14"/1.0"
22 966 244 020 1 Béton Standard diam. 350/25,4 mm
22 966 344 020 1 Béton DiaDuran diam. 350/25,4 mm
22 966 244 010 1 Asphalte Standard diam. 350/25,4 mm
22 966 344 010 1 Asphalte DiaDuran diam. 350/25,4 mm
- 394 228 121 1 Anneau adaptateur diam. 0.8"/1.0"
(20/25,4 mm)
24 010 114 081 1 Bouchon de réservoir angulaire cpl.
25 700 394 353 1 Chariot de guidage DT2000 cpl.
26 957 802 600 1 Réservoir d'eau sous pression cpl.
27 394 365 630 1 Conduite d'eau au réseau
d'alimentation cpl.
28 394 114 270 1 Pied à roulettes complet
- 949 000 031 1 Nourrice combinée
(5l carburant, 2,5l huile)
COBERTURA DE GARANTÍA SOBRE DEFECTOS EN COMPONENTES DE EMISIONES
Placa de filtro de aire, filtro de aire
