MODE D'EMPLOI 441523 METRONIC

z a p b o x premier 3.2 Réf. / Cod. / Ref. 441523

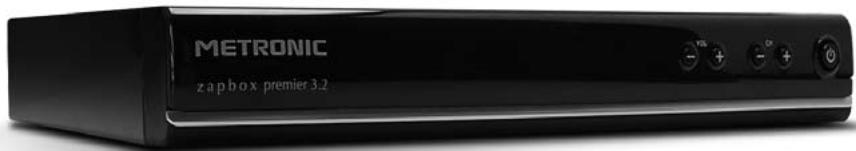

Adaptateur Numérique Terrestre

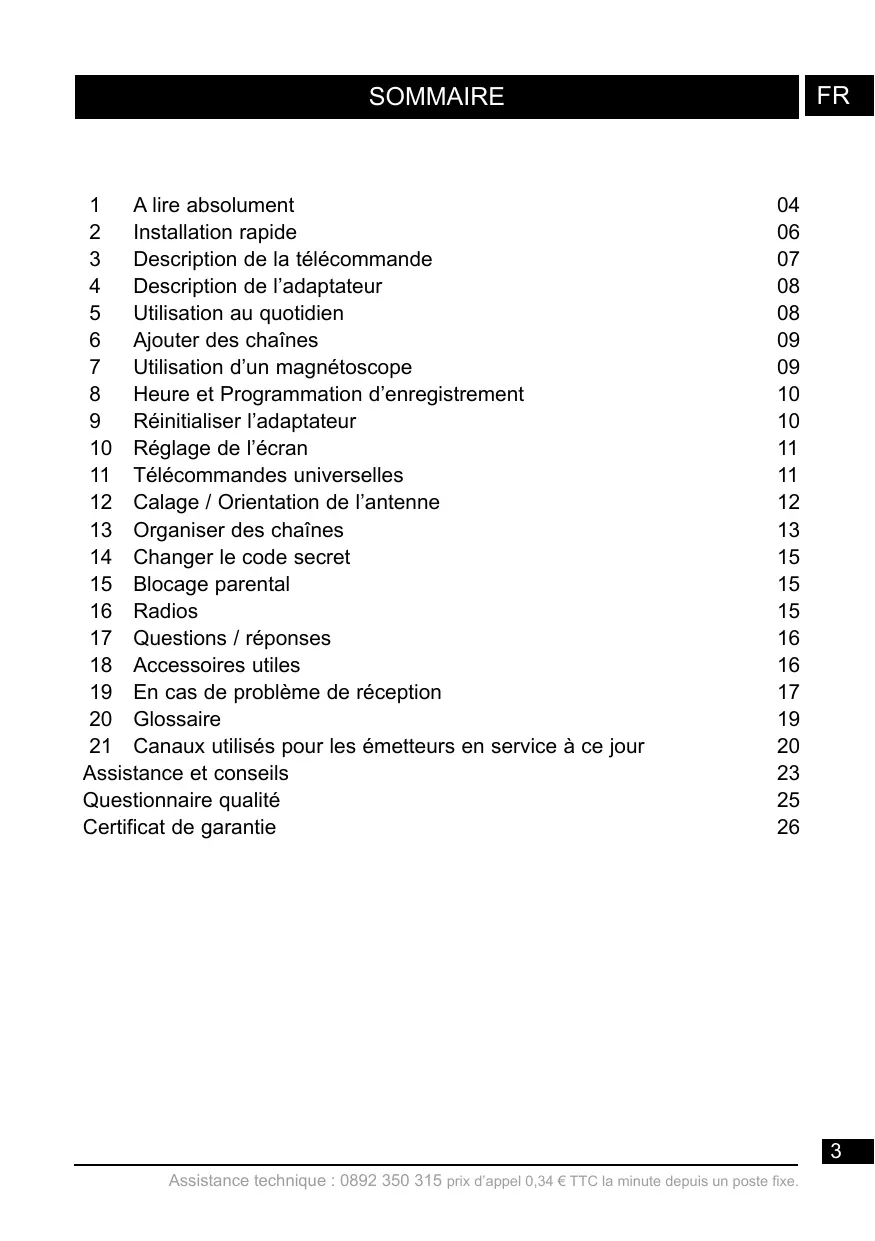

A lire absolument 2 Installation rapide 3 Description de la télécommande 4 Description de l’adaptateur 5 Utilisation au quotidien 6 Ajouter des chaînes 7 Utilisation d’un magnétoscope 8 Heure et Programmation d’enregistrement 9 Réinitialiser l’adaptateur 10 Réglage de l’écran 11 Télécommandes universelles 12 Calage / Orientation de l’antenne 13 Organiser des chaînes 14 Changer le code secret 15 Blocage parental 16 Radios 17 Questions / réponses 18 Accessoires utiles 19 En cas de problème de réception 20 Glossaire 21 Canaux utilisés pour les émetteurs en service à ce jour Assistance et conseils Questionnaire qualité Certificat de garantie

06 07 08 08 09 09 10 10 11 11 12 13 15 15 15 16 16 17 19 20 23 25 26

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

1 - A lire absolument

Lorsque la télévision analogique s’éteindra dans votre région, certaines chaînes de la TNT vont changer de fréquence. La conséquence pratique sera que vous perdrez ces chaînes. Grâce à la touche SOS (touche bleue de la télécommande) vous pourrez récupérer toutes vos chaînes très facilement. Un simple appui prolongé (3 secondes) sur la touche SOS lancera automatiquement une nouvelle recherche de chaînes. L’intérieur de votre terminal contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions. Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» de la section avancée, la plupart des mots techniques y sont expliqués. Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière. N’installez pas le terminal à proximité d’autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d’aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résulterait ferait vieillir prématurément les composants. En cas d’orage, débranchez tous vos appareils audio-vidéo du secteur : ils pourraient subir des dommages non couverts par la garantie.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants.

Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. Lorsque la prise d’alimentation est Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

FR La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l’environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.

Le bon fonctionnement de l’appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l’appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées de ce document. La programmation du terminal se fait par l’intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l’accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu. Par exemple, lorsque vous lirez : • Allez dans MENU / Recherche / Rech. man. c’est équivalent à : • Appuyez sur la touche MENU pour accéder au menu principal. • Appuyez sur la touche 6 pour sélectionner le menu Recherche et appuyez sur OK. • Appuyez sur la touche 6 pour sélectionner le sous-menu Rech. man. et appuyez sur OK. • Appuyez sur OK pour valider. • Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

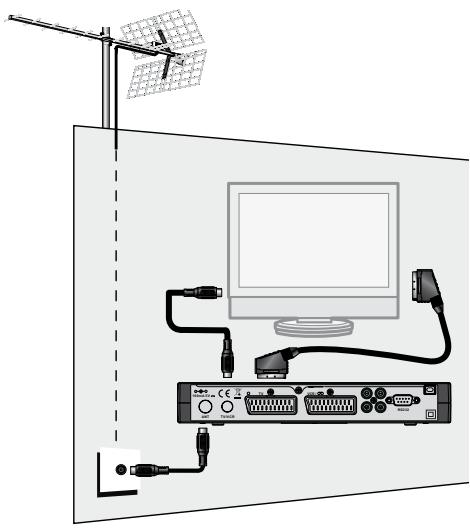

2 - Installation rapide

L’adaptateur étant débranché du secteur, connectez directement l’antenne à l’entrée ANT (L page 8) de l’adaptateur. Reliez l’adaptateur et le téléviseur par un câble d’antenne mâle / femelle. Ce câble permet de continuer à recevoir les chaînes analogiques locales sur le téléviseur, si elles sont toujours diffusées. L’absence de ce câble ne nuit pas à l’installation TNT. Reliez le téléviseur à la sortie péritel TV de l’adaptateur. Insérez les piles dans la télécommande. Allumez le téléviseur et branchez l’adaptateur sur le secteur. Le voyant bleu en façade s’allume.

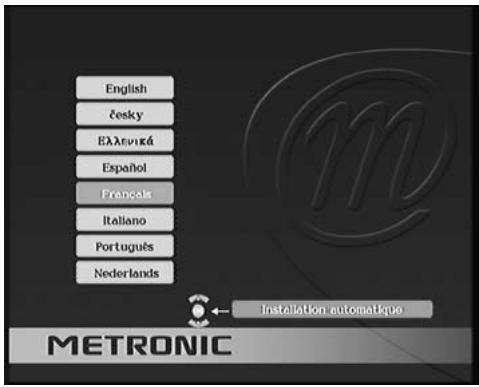

ANT TV/VCR L’écran du téléviseur affiche un menu de sélection de langue. Si ce n’est pas le cas, vérifiez les connexions péritel et / ou forcez le mode A/V ou

EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches 56, puis appuyez sur OK. La recherche automatique de chaîne démarre. A l’issue de cette recherche, l’adaptateur affiche la première chaîne, l’installation de base est terminée. Si la recherche n’a pas trouvé toutes les chaînes (ou aucune), c’est probablement qu’il faudra améliorer votre installation. Voyez alors le § 12 page 12. Si aucune chaîne n’est trouvée après l’amélioration, c’est probablement que votre zone n’est pas encore couverte par la TNT. 6 Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

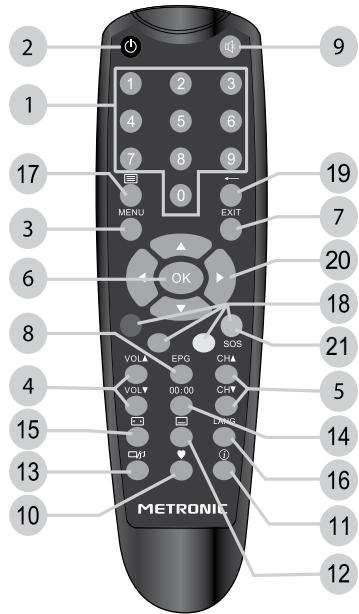

3 - Description de la télécommande

En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques.

Permet de mettre en veille l’adaptateur ou de l’allumer.

Permet d’entrer dans le menu principal.

Permet de régler le volume.

Un appui fait changer de chaîne.

Permet d’afficher la liste des chaînes. Validation dans les menus.

Permet de sortir des menus.

Fait apparaître le Guide Electronique des

Un appui permet de couper le son. Un deuxième appui revient en mode normal.

Pour accéder plus rapidement aux chaînes favorites.

(info). Un premier appui affiche des informations sur le programme en cours, un deuxième appui affiche des paramètres techniques sur la chaîne en cours ainsi que le niveau de signal.

13 14 15 16 17 18 19 20

Pour activer ou désactiver les sous-titres (DVB).

Pour basculer du mode TV au mode Radio et inversement.

Pour programmer la mise en veille dans 10 minutes ou 20 minutes, etc. Accès rapide au format d’écran. Pour choisir parmi les voies audio disponibles (autre langue, Dolby Digital ...). Permet d’accéder au télétexte (si diffusé). Utilisées dans certains menus et dans le navigateur du magazine télétexte. Permet de revenir à la chaîne regardée précédemment. Flèches pour naviguer dans les menus et modifier les différents paramètres. Hors des menus, permet de changer de chaînes et de régler le volume. Touche SOS. Si vous ne recevez plus certaines chaînes, un appui de 3 secondes sur cette touche lancera une recherche automatique de chaîne.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

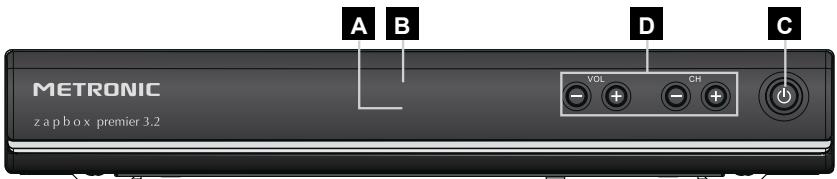

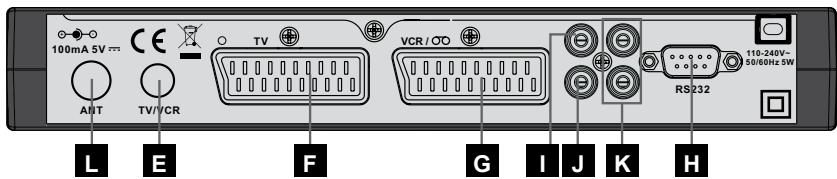

4 - Description de l’adaptateur

A Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande). lumineux. Le voyant bleu allumé signifie : en marche. Le voyant rouge B Indicateurs allumé signifie : en veille.

C Permet de mettre en veille l’adaptateur ou de l’allumer.

D Touches -CH+, -VOL+ identiques à celles de la télécommande. E Sortie antenne TV (ou magnétoscope). F Sortie péritel TV. Pour connecter l’adaptateur au téléviseur. Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le

G magnétoscope prend automatiquement la main sur l’adaptateur lorsqu’il est en veille.

H Prise RS232 pour SAV uniquement.

I Sortie audio numérique (pour votre amplificateur Home Cinema). vidéo (CVBS standard), pour connecter un transmetteur vidéo, par J Sortie exemple. audio analogiques (pour connecter à votre chaîne Hi-Fi ou à un transmetteur K Sorties vidéo).

L Entrée antenne terrestre (râteau).

100 mA 5 V B TV VCR /

ANT TV/VCR ANT TV/VCR L E

5 - Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent :

• Touches 34 pour régler le volume sonore. • Touches 65 pour changer de chaîne. pour couper et remettre le son. • Touche • Touches numériques ou touche OK pour aller directement à une chaîne. • Touche pour accéder au télétexte. • Touche EPG pour accéder au guide des programmes. • Touche pour afficher la liste des chaînes favorites (voir §13 page 13). Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

6 - Ajouter des chaînes

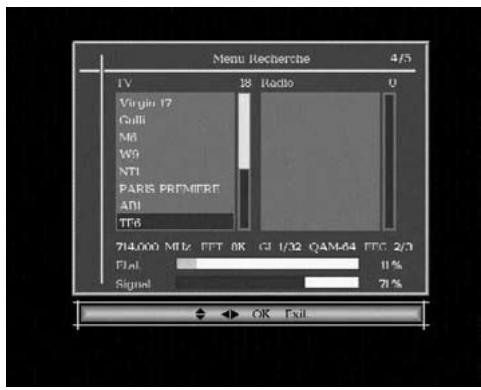

FR Si de nouvelles chaînes sont diffusées, vous pouvez les ajouter grâce au menu

Recherche / Recherche Auto. Grâce à la touche SOS, cette opération est encore plus rapide. Un simple appui de plus de 3 secondes sur la touche bleue, marquée SOS, relancera une nouvelle recherche de chaînes.

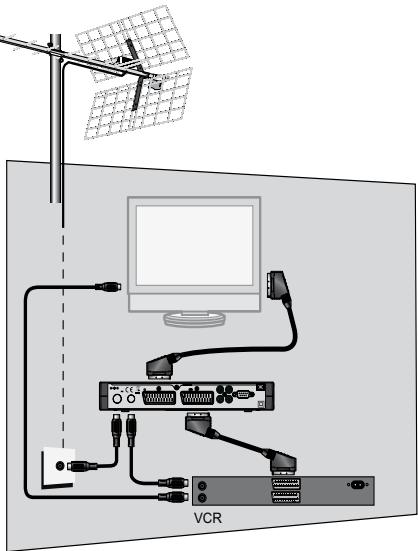

7 - Utilisation d’un magnétoscope

Connectez simplement votre magnétoscope sur la péritel VCR de l’adaptateur et appuyer sur la touche TV / VCR du magnétoscope. Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder. Lancez alors l’enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT...)

VCR En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l’antenne râteau) puis en appuyant une ou deux fois sur la touche CH6 de la télécommande du magnétoscope.

Pour lire une cassette, laissez l’adaptateur en fonctionnement puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l’adaptateur. Si ce n’est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope. Note : Ceci vaut également pour les enregistreurs DVD. RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHAÎNE ET ENREGISTRER UNE AUTRE CHAÎNE EN MÊME TEMPS. ATTENTION : IL EST OBLIGATOIRE DE PROGRAMMER AUSSI UN ENREGISTREMENT SUR VOTRE MAGNETOSCOPE OU VOTRE GRAVEUR DVD. Le niveau sonore varie sur la péritel magnétoscope. Pensez à laisser le volume au maximum, ou presque, lors des enregistrements. Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

8 - Heure et Programmation d’enregistrement

Votre terminal possède une horloge interne qui permet de programmer un allumage en différé. Programmation d’un enregistrement : • Mettez-vous sur la chaîne à enregistrer • Allez dans MENU / Configuration / Système / Réveil. • Sur la ligne Prog.N°, choisissez un numéro de réveil libre (1 pour le premier réveil, 2 ensuite, etc.) • Sur la ligne Mode, choisissez une fois pour un enregistrement unique. Vous pouvez aussi programmer un événement quotidien ou hebdomadaire, par exemple. • Sur la ligne Mode réveil, laissez Chaîne. • Sur la ligne Chaîne au réveil, laissez la chaîne proposée, mais vous pouvez encore changer si vous le voulez. • Sur la ligne Date, appuyez sur la flèche 4 pour afficher le calendrier. Vous pouvez alors choisir l’année, le mois puis le jour en vous déplaçant avec les flèches. • Sur la ligne Heure, entrez l’heure de démarrage de l’émission. • Sur la ligne Durée, entrez la durée de l’émission. • Appuyez sur OK, un message «Attendez, SVP» apparaît. • Appuyez sur EXIT pour quitter tous les menus. PROGRAMMEZ MAINTENANT VOTRE CONSÉQUENCE.

9 - Réinitialiser l’adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, chaînes bloquées, etc.) seront perdues.

Afin d’éviter une perte de données non intentionnelle, un mot de passe est demandé pour autoriser la réinitialisation. • Allez dans MENU / Configuration / Réinitialisation. • Appuyez sur OK pour confirmer. • Tapez les 4 chiffres de votre code secret (0000 en sortie d’usine). • Patientez quelques secondes. Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

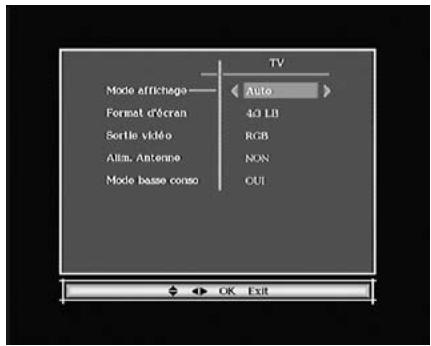

10 - Réglage de l’écran

FR Le menu Configuration / système / TV permet de régler différents paramètres de visualisation de l’image (appuyez sur ok pour valider un nouveau réglage ) :

• La ligne Format d’écran permet de gérer les écrans 4:3 et 16:9 : - 4:3 LB. Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. - 4:3 PS. Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l’écran, amputées des extrémités droite et gauche. - Auto. Pour un téléviseur 16:9. Si votre téléviseur est réglé correctement, le zoom 16:9 s’activera automatiquement en fonction de l’émission. - 16:9 ZOOM pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étirées horizontalement pour occuper la totalité de l’écran. Nous attirons votre attention sur le fait que ce mode altère votre perception de la normalité. - 16:9 PB. Si votre téléviseur 16:9 ne commute pas automatiquement avec le mode Auto, les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite. • La ligne Alim. Antenne permet d’activer la tension d’alimentation de 5V pour une antenne d’intérieur compatible, ou pour un amplificateur de mât compatible 5V. • Mode basse conso : La valeur par défaut est OUI, ce qui permet une consommation en veille inférieure à 1W. Au prix d’une consommation en veille plus élevée (3W), vous pouvez désactiver cette fonction pour accélérer l’allumage de l’appareil.

11 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui choisit ce code, et non le fabricant de l'appareil à commander. Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre que METRONIC ne pourra pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque METRONIC. Il est recommandé de contacter le fabricant de la télécommande universelle. Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

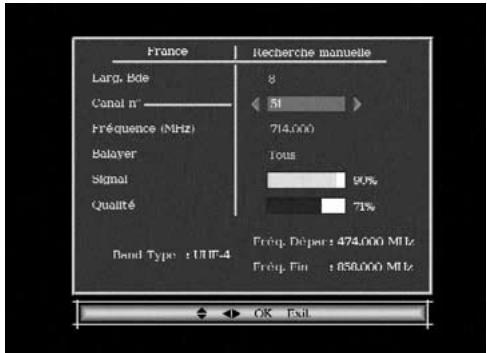

12 - Calage / orientation de l’antenne

Si, après la recherche automatique, aucune chaîne n’a été trouvée, c’est donc vraisemblablement que votre râteau actuel pointe vers un émetteur qui n’émet qu’en analogique. Si votre zone est couverte par le numérique, c’est que les émissions viennent d’un autre émetteur, il va falloir modifier l’orientation de votre antenne. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique. Note : Pour les émetteurs en service à ce jour, la liste des canaux est indiquée en fin de cette notice. Cas n°1 Vous connaissez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région. • Allez dans MENU / Recherche / Rech. man. • Sur la ligne Canal n°, choisissez le canal adéquat avec les flèches 34 • Patientez quelques secondes et observez les graphes de Qualité de réception et Signal. • Tournez l’antenne pour optimiser la réception. Lorsque vous approchez de la direction de l’émetteur, le Signal doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n’augmente jamais, c’est que le numéro de canal que vous avez choisi est incorrect, ou que l’émission est trop lointaine pour votre râteau. • Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne. • Allez dans MENU / Recherche / Recherche Auto. • Confirmez pays France en tapant OK. • Confirmez en sélectionnant OUI avec les flèches 34 et validez par OK. Cas n°2 Vous recevez les chaînes nationales en analogique et vous n’avez aucune idée de ce que vous pouvez recevoir en numérique. Si vous êtes certain que vous pouvez capter d’autres chaînes supplémentaires,

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

FR Procurez-vous une antenne râteau UHF ayant un gain important (au moins

15 dB) et connectez-la directement à l’entrée ANT de l’adaptateur. Orientez votre nouvelle antenne dans la même direction que l’ancienne et faites une recherche automatique de chaînes (Menu / Recherche / Recherche Auto). Si vous trouvez des chaînes que vous n’aviez pas trouvées avec l’ancien râteau, remplacez tout simplement l’ancienne antenne par la nouvelle. Sinon, tournez l’antenne d’un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d’un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche pour afficher l’indicateur de signal en bas. Tournez l’antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne. Faites à nouveau une recherche automatique de chaînes.

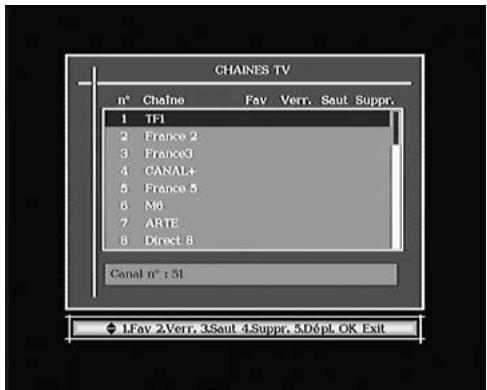

13 - Organiser des chaînes

Le menu Chaînes / Editer permet de supprimer des chaînes, de les masquer, les déplacer ou de les bloquer. Les explications données dans ce paragraphe valent également pour les radios, au travers du menu Gestion des radios. Vous pouvez également ajouter des chaînes dans la liste des favoris, pour un accès rapide avec la touche .

A - Masquer une chaîne

Une chaîne masquée est une chaîne qui n’est plus accessible avec les touches 5CH6. Vous pouvez toujours y accéder en affichant la liste des chaînes (touche OK). Pour masquer une chaîne : • Sélectionnez et regardez la chaîne à masquer. • Allez dans MENU / Chaînes / Editer. • Appuyez sur la touche 3, une flèche apparaît dans la colonne Saut. • Appuyez sur 3 pour faire disparaître la marque de sélection. • Vous pouvez sélectionner d’autres chaînes avec les flèches 56 et les masquer avec la touche 3. Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

• Appuyez sur OK pour sauvegarder.

FR • Appuyez sur EXIT pour quitter et sauvegarder.

B - Bloquer une chaîne • Allez dans MENU / Chaînes / Editer. • Sélectionnez avec les flèches 56 la chaîne à bloquer et appuyez sur 2, un cadenas apparaît dans la colonne Verr. • Appuyez sur EXIT pour quitter et sauvegarder, et, bien entendu, modifier le code parental (0000 en sortie d’usine). Voir paragraphe 14.

C - Supprimer des chaînes

Allez dans MENU / Chaînes / Editer.

Sélectionnez la chaîne à supprimer avec les flèches 56. Appuyez sur la touche 4, une croix apparaît dans la colonne Suppr. Vous pouvez sélectionner d’autre chaînes de la même manière. Appuyez sur OK pour valider votre sélection, une fenêtre de confirmation s’affiche. • Appuyez sur 3 pour sélectionner OUI puis validez par OK. • Appuyez sur EXIT pour quitter tous les menus.

D - Déplacer une chaîne

• Allez dans MENU / Chaînes / Editer. • Sélectionnez avec les flèches 56 la chaîne à déplacer et appuyez sur la touche 5, le bandeau devient blanc. • Sélectionnez avec les flèches 56 la nouvelle position de la chaîne et appuyez sur OK. • Appuyez sur EXIT pour quitter et sauvegarder. Note : Déplacer une chaîne ne change pas son numéro logique. Si vous voulez changer la numérotation des chaînes, il faut au préalable aller dans MENU / Configuration / Système / Affichage et régler le paramètre LCN sur NON.

E - Gérer les chaînes favorites

• Allez dans MENU / Chaînes / Editer. • Sélectionnez avec les flèches 56 la chaîne que vous voulez mettre en favori. • Appuyez sur la touche 1. Un coeur apparaît dans la colonne Fav. • Vous pouvez sélectionner d’autre chaînes de la même manière. • Appuyez sur OK pour valider votre sélection, une fenêtre de confirmation s’affiche. • Appuyez sur EXIT pour quitter tous les menus. 14 Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

14 - Changer le code secret

FR Votre terminal est livré avec un code secret (PIN) par défaut 0000. Le code permet de bloquer les chaînes dont vous voulez restreindre l’accès ou pour protéger la configuration du terminal.

• Allez dans MENU / Configuration / Système / Verrouillage. • Descendez sur la ligne Ancien code, et tapez le code actuel (0000 en sortie d’usine). • Sur la ligne Nouveau code, tapez le nouveau code secret. • Sur la ligne Confirmer le code tapez une deuxième fois le nouveau code secret. • Si votre deuxième saisie confirme la première, le nouveau code est sauvegardé automatiquement. Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

15 - Blocage parental

Votre terminal METRONIC utilise un blocage parental évolué qui vérifie, en utilisant des informations envoyées par les opérateurs, que le programme en cours peut être visualisé. Par exemple, si vous réglez une limite d’âge à 10 ans, les émissions déconseillées aux moins de 12 ans seront bloquées. • Allez dans MENU / Configuration / Système / Verrouillage. • Sur la ligne niveau moral, sélectionnez l’âge limite avec les flèches 34. • Appuyez sur OK pour valider votre choix. • Entrez votre code secret pour valider la modification. • Si votre code est toujours 0000, changez-le comme expliqué plus haut. Note : nous ne pourrons pas être tenus pour responsables des informations (éventuellement erronées) diffusées par les opérateurs. Il arrive en effet que les informations diffusées sont inexactes ou peu précises dans le temps.

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu’à l’heure où nous écrivons cette notice, ce mode de diffusion n’est pas prévu en France. , vous entrez dans le mode radio. Dès que vous appuyez sur la touche

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

17 - Questions / Réponses

• Pourquoi l'écran reste noir ? La chaîne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaîne cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair. • La télécommande fonctionne mal. - Remplacez les piles par des piles neuves. - Veillez à vous éloigner au moins d’un mètre de l’appareil. • France 3 ne correspond pas à ma région. Certains émetteurs diffusent deux versions régionales de France 3. La première sur la chaîne n°3, l’autre sur la chaîne n°22. Si vous n’avez pas France 3 de votre région sur la chaîne 22, c’est que votre antenne est orientée vers l’émetteur d’une région voisine.

18 - Accessoires utiles

Pour compléter l’installation de votre adaptateur Premier 3.2, il existe dans la gamme de produit METRONIC des produits compatibles avec votre adaptateur : - la gamme de télécommandes universelles évolutions 4 (pour remplacer une télécommande d’origine et / ou regrouper toutes vos télécommandes en une seule). La Zap 6 Learning (495336) est particulièrement intéressante, sa fonction Learning permet de mémoriser toutes les touches de votre télécommande d’origine. - un transmetteur vidéo sans fil METRONIC qui vous permettra, sans tirer de câble, d’utiliser votre adaptateur Premier 3.2 avec un téléviseur se trouvant dans une autre pièce.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

19 - En cas de problème de réception

FR Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne : En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement. Symptôme

Solution(s) à essayer

Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique.

Votre antenne pointe vers un émetteur analogique, alors que les chaînes numériques sont

émises sur un autre émetteur.

Modifiez l’orientation de votre antenne

(voir paragraphe 12 page 12).

Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique.

Vous habitez en appartement.

Votre système d’antenne collective n’est pas adapté au numérique terrestre.

Consultez votre propriétaire ou votre syndic de co-propriété.

Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique.

Votre zone n’est pas encore couverte par le numérique terrestre.

Aucune solution dans l’immédiat. Attendez que votre zone soit couverte.

Vous recevez certaines chaînes numériques correctement, mais d’autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous recevez, le niveau de réception n’est pas très élevé. En analogique, votre image n’est pas parfaite.

Vous êtes situé loin de l’émetteur.

1 - Essayez un amplificateur d’intérieur.

2 - Essayez un amplificateur de mât. 3 - Procurez-vous une antenne plus performante.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

Solution(s) à essayer

Vous recevez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un appareil électrique s’allume, par exemple).

Vous êtes perturbé par des parasites.

1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon

à blindage renforcé. 2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés. 3 - Remplacez le câble entre l’antenne et la prise.

Vous recevez certains multiplexes (certains canaux) mais d’autres sont perturbés ou pas reçus du tout.

Vous êtes victime d’échos.

1 - modifiez légèrement l’orientation de l’antenne.

2 - remplacez l’antenne par une nouvelle ayant des grilles anti-échos plus performantes.

Vous recevez certains multiplexes (certains canaux) mais les canaux supérieurs

à 60 sont perturbés ou pas reçus du tout.

Votre antenne coupe le haut de la bande UHF.

Procurez-vous une antenne performante sur toute la bande UHF.

Vous recevez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et

Votre antenne ne capte qu’une partie de la bande

Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF.

Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparemment aléatoires.

Vous êtes en limite de zone.

Procurez-vous une antenne plus performante.

Qu’est-ce qu’une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l’image, ainsi que l’interruption du son, ou des bruits bizarres qui s’ajoutent au son.

Réception avec antenne d’intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c’est-à-dire avec une antenne d’intérieur. Il est toutefois possible de recevoir correctement avec une antenne d’intérieur si vous êtes situés à proximité d’un émetteur. Toutefois, en réception portable, on peut difficilement s’affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments. Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

Appareil permettant de recevoir les chaînes en clair de la

Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l’arrivée du numérique, l’analogique terrestre est voué à disparaître en 2011.

Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.

Codeur / Décodeur. Moyen d’encoder un contenu audiovidéo, et de le décoder.

Code PIN Numéro d’Identification Personnel = mot de passe.

Pylône truffé d’antennes qui retransmet des chaînes

(numériques ou analogiques) et vers lequel il faut diriger l’antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

EPG Guide électronique des programmes.

FTA En clair, gratuit. Vient de l’anglais free-to-air. Votre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.

En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service à ce jour, la liste des canaux est indiquée en fin de cette notice.

Nature des signaux utilisés dans les transmissions modernes.

Par rapport à l’analogique, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l’analogique. Les chaînes numériques existent depuis plusieurs années sur le câble et le satellite. Elle remplaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.

Orientation de l’onde émise par l’émetteur. La plupart des

émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux.

Equipement final d’une communication. Cet adaptateur est un terminal numérique.

Dans le cas qui nous intéresse, se rapporte aux transmissions dans l’air, par opposition à «câble» ou «satellite».

TNT FR Télévision Numérique Terrestre.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

21 - Canaux utilisés pour les émetteurs en service à ce jour

Gex Hirson St Quentin Montluçon Gap

Angoulème Ruelle La Rochelle Saintes Bourges Brive Ussel Ajaccio Bastia Porto Vecchio

17 18 19 20 21 22 23 24 25 26 27 28

Montpellier Rennes Argenton-sur-Creuse Tours : 0892 350 315 Grenoble Voiron Blois Roanne

Gex Nord Est Landouzy Sud Agglomération Mt Colombis agglomération Vallauris Mont Alban Cap Martin agglomération Nord Sud Sury Sud Les Riceys Montagne Noire Est (V) Sud-Ouest Massif de l'Etoile Pomegues agglomération Caen Nord Mont Pinçon Agglomération agglomération agglomération Mireuil agglomération Collines du Sancerrois Lissac Meymac Baie d'Ajaccio Serra di Pigno Nord-Ouest Nuit St Georges agglomération (V) agglomération agglomération St-Léger-le-G. Audrix agglomération Sud Brégille Fort-de-la-Chaux (V) Agglomération agglomération Agglomération agglomération Montlandon agglomération agglomération Monts d'Arrée agglomération agglomération Agglomération Mont Bouquet Sud-Est Toulouse Est Pic du Midi agglomération Agglomération Caudéran Bordeaux Est St-Baudille Bécherel Malicornay Chissay d’appel 0,34 € TTC Tour sans Venin Montaud agglomération Agglomération

55 45 39 61 62 59 60 63 36 58 60 29 39 54 37 53 57 25 51 22 57 25 51 22 23 26 34 53 38 31 34 49 47 31 44 41 23 26 34 53 38 35 40 43 44 49 50 41 32 47 24 22 30 48 50 22 25 22 41 36 65 31 59 57 46 25 28 52 46 25 28 52 62 59 28 25 62 59 28 25 45 59 28 25 31 30 32 33 26 34 49 23 42 34 37 39 29 59 62 54 29 59 62 54 53 59 62 54 37 59 62 54 35 24 63 27 28 41 38 51 49 41 52 55 29 26 42 38 23 40 34 45 33 27 30 38 25 50 63 66 53 50 63 66 30 46 43 40 60 22 25 23 34 31 37 55 33 42 45 39 63 42 45 39 63 42 45 39 35 48 58 51 29 55 43 58 52 49 50 55 52 49 50 55 52 38 43 46 41 38 43 46 41 38 49 31 41 38 23 31 41 38 42 31 30 22 25 23 30 22 25 23 30 53 56 48 40 59 57 41 31 59 63 41 63 59 51 41 56 49 52 51 54 48 50 22 63 48 50 22 23 37 46 31 23 26 22 32 23 59 62 44 49 55 51 52 35 46 43 40 39 45 63 36 34 38 63 48 minute un 37 21depuis 24 31 32 21 24 31 34 38 63 48 21 60 63 37

Montpellier Ville Gex Rennes Hirson Argenton-sur-Creuse St Tours Quentin Montluçon Grenoble Voiron Gap Blois Cannes Roanne Nice St Etienne Menton Le Puy-en-Velay Grasse Nantes Aubenas Orléans Privas Agen Charleville-Mezière Cahors Saint Girons Troyes Villeneuve sur Lot Carcassonne Mende Angers Rodez Cherbourg Mortain Marseille Saint Lo Roquevaire Reims Chaumont Caen St Dizier Aurillac Laval Angoulème Nancy Ruelle Longwy La Rochelle Bar le Duc Saintes Verdun Bourges Brive Lorient Ussel Vannes Ajaccio Forbach Bastia Metz Porto Vecchio Sarrebourg

Dunkerque Saint Brieuc Maubeuge Valencienne Guéret Bergerac Alençon Boulogne s/ mer Perigueux Clermont-Ferrand Bayonne Besançon Perpignan Montbéliard Strasbourg Valence Montmélian Romans-sur-Isère Mulhouse Evreux Vernon Lyon Chartres Vesoul Autun Dreux Le Creusot Brest Macon Le Mans Quimper Chambéry Ales St Jean de Maurienne Annecy Nimes Cluses Toulouse

61 24 62 63 64 25 66 67 26 68 27 69 28 70 71 29 72 73 30 74 31 32 75 33

Dieppe Le Havre Montpellier Rennes Neufchâtel-en-Bray 36 Argenton-sur-Creuse Rouen 37 Tours 77 Meaux Grenoble 78 Mantes 38 Voiron Niort 79 41 Blois Parthenay Roanne Abbeville 42 80 St Etienne Amiens Assistance technique : 0892 43 Le Puy-en-Velay 44 Nantes 81 Albi 45 Orléans Hyères Agen Saint-Raphaël 34 76 35

Toulouse Est Pic du Midi agglomération Agglomération Caudéran Bordeaux Est St-Baudille site Gex Nord Est Bécherel Landouzy Malicornay Sud Chissay Agglomération Tour sans Venin MtMontaud Colombis agglomération Vallauris Agglomération MontduAlban Croix Guizay Cap Martin Agglomération agglomération Nantes Sud Est Nord La Plaine Poteau Sud Agglomération Sury Nord Sud LesNord Riceys Montagne Noire Agglomération Est (V) Rochefort-sur-Loire Sud-Ouest Digosville Massif de l'Etoile agglomération Pomegues agglomération agglomération Hautvilliers Caen le Nord Chalindrey Cognelot Mont Pinçon agglomération Agglomération Mont Rochard agglomération Malzéville agglomération Bois des Châ Mireuil Willercourt agglomération Collines du Sancerrois Septsarges Lissac Ploemeur Meymac Landes les Lanvaux Baie d'Ajaccio Kreutzberg Serra di Pigno Luttange Nord-Ouest Donon Nuit St Georges Lambersart agglomération Bouvigny (V) agglomération Mont des Cats agglomération Rousies Marly St-Léger-le-G. Audrix Monts d'Amain Mont Lambert agglomération Puy de Dôme Sud La Rhune Brégille Pic de Neulos(V) Fort-de-la-Chaux Nordheim Agglomération Le Fort agglomération Belvédère Agglomération Fourviere agglomération Mont Pilat Montlandon agglomération Bois du Roi agglomération Mont Saintd'Arrée Vincent Monts Bois de Cenves agglomération Mayet agglomération Mont du Chat Agglomération Est Mont Bouquet Agglomération Sud-Est Cluses Nord Est Toulouse Est Sud Villebon Pic /du Midi Nord / Sannois agglomération Est / Chennevieres Agglomération Tour Eiffel Caudéran Agglomération Bordeaux Est Harfleur St-Baudille Bécherel Croixdalle Malicornay Rouen Sud Chissay Agglomération Tour sans Venin Maudétour Montaud Canton de Melle agglomération Amailloux Agglomération Maison Plaine du Just Guizay Saint 350Croix 315 prix d’appel Agglomération agglomération Nantes Sud Est Agglomération La Plaine Poteau Cap Benat Agglomération Pic de l'Ours

56 54 63 23 23 23 49 R1 55 35 62 39 36 34 39 37 57 32 57 34 23 21 38 50 47 45 23 28 38 46 44 49 32 23 30 23 25 33 65 27 46 51 46 63 62 54 62 39 45 32 31 34 26 23 42 59 29 27 29 33 53 49 37 33 35 33 28 31 49 57 29 33 23 33 33 41 25 36 53 23 30 44 60 44 52 34 33 39 44 63 50 63 65 35 23 29 48 52 62 52 53 52 56 41 45 41 51 41 47 41 58 30 53 30 26 30 62 40 27 31 45 63 35 56 35 54 35 63 35 23 35 23 57 23 48 49 35 55 39 29 34 55 37 48 32 37 34 57 21 29 50 36 0,34 45 29 28 53 46 23 49 23

51 49 52 48 50 48 50 37 46 26 22 59 62 55 R3 51 R2 45 39 46 43 59 60 45 63 58 60 38 63 54 37 21 24 25 51 21 24 25 51 38 63 26 34 60 63 31 34 23 39 31 44 42 51 26 34 44 62 35 40 38 63 49 50 42 45 47 24 49 52 48 50 49 52 22 41 42 45 31 59 21 24 25 28 40 56 25 28 34 49 59 28 65 56 59 28 42 49 59 28 31 37 30 32 42 61 34 49 47 41 34 37 38 56 59 62 47 61 59 62 56 50 59 62 47 41 59 62 47 57 24 63 25 50 41 38 35 64 41 52 46 64 26 42 56 61 40 34 56 61 27 30 47 61 50 63 29 32 50 63 48 26 46 43 48 32 22 25 47 26 59 26 31 37 42 45 65 49 28 51 42 45 31 37 42 45 42 51 48 58 21 24 55 43 47 61 49 50 21 25 49 50 55 54 38 43 36 21 38 43 36 39 38 49 43 54 38 23 39 63 38 42 39 24 22 25 50 39 22 25 23 22 53 56 48 51 59 57 33 25 59 63 22 25 59 51 23 39 49 52 56 60 48 50 54 60 48 50 54 60 37 46 21 27 26 22 42 45 59 62 55 51 42 57 46 43 52 27 45 63 21 27 38 63 63 64 21 24 38 43 21 24 59 62 38 63 59 62 60 63 25 33 23 39 50 43 € TTC la 42 51 55 33 44 62 56 49 38 63 26 32 42 45 26 34

54 51 55 22 26 22 26 31 34 32 36 44 41 52 R5 54 R4 61 -40 37 63 57 36 60 29 63 48 37 53 34 31 27 22 54 31 27 22 54 48 37 53 48 37 24 49 48 54 29 41 67 48 54 53 48 25 27 43 54 48 40 41 30 51 52 22 27 64 55 22 26 64 55 36 26 39 -57 62 48 32 52 53 43 48 52 53 53 57 25 22 48 53 25 22 53 57 25 22 34 45 33 50 40 45 23 29 44 26 39 50 61 37 54 27 58 24 54 27 22 25 54 50 44 45 54 27 44 60 27 60 22 -51 44 33 61 44 55 49 61 38 59 54 -45 37 58 -38 28 54 -66 32 30 33 66 32 30 31 40 37 30 31 23 37 41 31 36 31 55 66 39 22 31 37 41 65 39 -53 34 39 -49 62 51 60 26 27 58 -22 69 55 30 63 59 55 30 37 66 46 37 54 27 46 51 54 42 31 37 40 38 31 37 66 52 31 37 61 36 23 28 37 32 23 28 31 37 48 58 54 59 41 54 63 57 41 54 42 67 41 54 26 -51 55 63 51 22 26 63 51 22 26 63 51 31 34 24 29 32 36 39 60 44 41 52 54 63 40 24 37 36 60 24 37 48 37 60 45 31 27 46 51 31 27 54 48 37 54 48 37 24 39 37 54 29 46 53 minute 48 54 39 37 25 27 37 55 48 40 45 63 51 52 53 48

53 36 36 30 30 30 37 R6 58 32 35 42 35 51 65 34 28 34 28 51 42 27 42 26 63 26 42 24 46 51 33 55 35 60 36 60 28 30 60 38 38 46 38 32 30 62 30 32 30 42 58 64 58 28 45 62 24 65 24 69 56 52 24 63 32 69 47 32 47 59 53 36 29 36 39 51 28 35 28 35 32 35 26 35 35 32 30 58 35 30 32 30 57 63 39 32 51 33 22 33 65 40 24 44 47 56 46 40 68 36 64 26 47 26 36 50 47 46 30 37 28 46 29 53 57 36 57 36 57 30 32 30 63 30 37 58 32 58 42 32 51 42 34 40 34 24 51 36 27 58 26 40 depuis 26 35 24 34 51 29 55 42

Dpt 01 80 02 03 81 05 83 06 84 07 85 08 09 86 10 11 87 12 88 89 13 90

Neufchâtel-en-Bray Rouen Meaux Mantes Niort Ville Parthenay Gex Abbeville Hirson Amiens St Quentin Montluçon Albi Hyères Gap Saint-Raphaël Cannes Toulon Nice Draguignan Menton Avignon Grasse La Roche-sur-Yon Aubenas La Tranche s/ mer Privas Les sables d'Olonne Charleville-Mezière Saint Girons Poitiers Troyes Chatellerault Carcassonne Limoges Epinal Rodez Vittel Auxerre Marseille Sens Roquevaire Belfort

Angoulème Ruelle La Rochelle Saintes Bourges Brive Ussel Ajaccio Bastia Porto Vecchio

17 18 19 20 21 22 23 24 25 26 27 28

France 3 France 5 Arte La Chaîne parlementaire Chaînes locales

*Non reçues par ce terminal METRONIC.

Exemple : TF1 est sur le multiplexe R6. TF1 est donc émise sur le canal 46 à Avigon (Dpt 84).

Si votre ville n’apparaît pas dans cette liste, consultez notre site web ou notre assistance téléphonique.

Croixdalle Rouen Sud Agglomération Maudétour Canton de Melle site Amailloux Gex Nord Est Maison Plaine Landouzy Saint Just Sud agglomération Agglomération Mt Colombis Cap Benat agglomération Pic de l'Ours Vallauris Cap Sicié Mont Alban Sud-Ouest Cap Ventoux Martin Mont agglomération Nord (V) agglomération Sud agglomération Sury Nord Sud Agglomération Les Riceys agglomération Montagne Noire Agglomération Estla(V) Bois de Vierge Sud-Ouest Le Haut de Dimont Massif de l'Etoile Molesmes Pomegues Gisy les Nobles agglomération Agglomération (V) Caen Nord Mont Pinçon Agglomération agglomération agglomération Mireuil agglomération Collines du Sancerrois Lissac Meymac Baie d'Ajaccio Serra di Pigno Nord-Ouest Nuit St Georges agglomération (V) agglomération agglomération St-Léger-le-G. Audrix agglomération Sud Brégille Fort-de-la-Chaux (V) Agglomération agglomération Agglomération agglomération Montlandon agglomération agglomération Monts d'Arrée agglomération agglomération Agglomération Mont Bouquet Sud-Est Toulouse Est Pic du Midi agglomération Agglomération Caudéran Bordeaux Est St-Baudille Bécherel Malicornay Chissay Tour sans Venin Montaud agglomération Agglomération Croix du Guizay 0892Agglomération 350 315 prix Nantes Sud Est La Plaine Poteau Agglomération Nord

Rennes Argenton-sur-Creuse Tours Grenoble 38 Voiron 41 Blois Roanne 42 St Etienne 43 Le Puy-en-Velay Assistance technique 44 Nantes 45 Orléans Agen

depuis un poste fixe.

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller : Assistance technique :

*Prix d’appel : 0,34 € TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique

à l’adresse suivante : hotline@metronic.com Munissez-vous des informations suivantes avant tout appel : • Modèle de terminal : zapbox premier 3.2 (441523)

Dans un souci constant d’amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d’affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

Adaptateur TNT - 441523

QUESTIONNAIRE QUALITÉ

Adresse Code postal Ville Date d’achat Lieu d’achat Nom du magasin

Avez vous eu recours à l’assistance téléphonique

METRONIC ? Si oui, globalement, êtes vous satisfait de ce service.

Globalement êtes-vous satisfait de votre achat ?

La notice vous paraît-elle bien réalisée pour installer votre terminal ?

Quelles modifications souhaiteriez-vous voir apportées?

Captez-vous correctement les chaînes numériques ?

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques?

Si oui, avez-vous eu recours à un installateur ?

Autres remarques ou suggestions :

A renvoyer à SAV METRONIC

100 Rue Gilles de Gennes Node Park Touraine

37 310 TAUXIGNY Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

FR CERTIFICAT DE GARANTIE L’adaptateur numérique terrestre zapbox premier 3.2 est garanti un an pièces et main d’œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse. Réf. du matériel : zapbox premier 3.2 (441523) Date d’achat : N° de série :

A renvoyer à SAV METRONIC

100 Rue Gilles de Gennes Node Park Touraine

37 310 TAUXIGNY N'envoyez jamais d’appareil sans avoir au préalable obtenu un accord de retour.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

100 Rue Gilles de Gennes

Node Park Touraine 37 310 TAUXIGNY FRANCE www.metronic.com

Produit fabriqué en Asie.
