Zapbox HDS1.1 - Décodeur numérique METRONIC - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI Zapbox HDS1.1 METRONIC

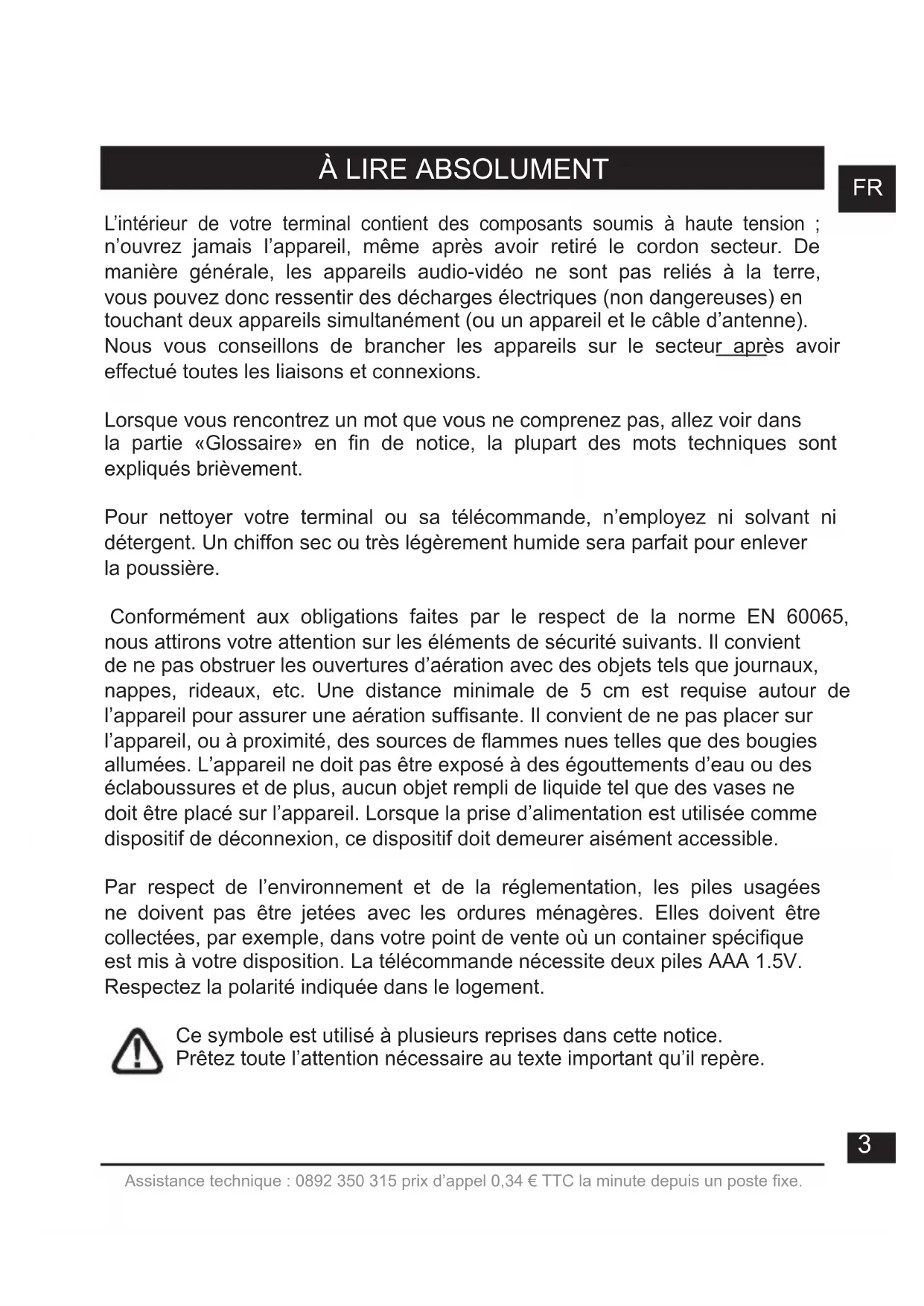

Nous vous conseillons de brancher les appareils sur le secteur après avoir

effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans

la partie «Glossaire» en fin de notice, la plupart des mots techniques sont

expliqués brièvement.

Conformément aux obligations faites par le respect de la norme EN 60065,

nous attirons votre attention sur les éléments de sécurité suivants. Il convient

de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux,

nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de

l’appareil pour assurer une aération sufsante. Il convient de ne pas placer sur

l’appareil, ou à proximité, des sources de ammes nues telles que des bougies

allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des

éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne

doit être placé sur l’appareil. Lorsque la prise d’alimentation est utilisée comme

dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l’environnement et de la réglementation, les piles usagées

ne doivent pas être jetées avec les ordures ménagères. Elles doivent être

collectées, par exemple, dans votre point de vente où un container spécique

est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V.

Respectez la polarité indiquée dans le logement.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prêtez toute l’attention nécessaire au texte important qu’il repère.4

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

• Appuyez sur la touche 6 pour sélectionner le sous-menu

correspondent aux mots qui apparaissent dans les menus sur l’écran du

Aucune fonction présente dans l’appareil, mais non décrite dans cette notice

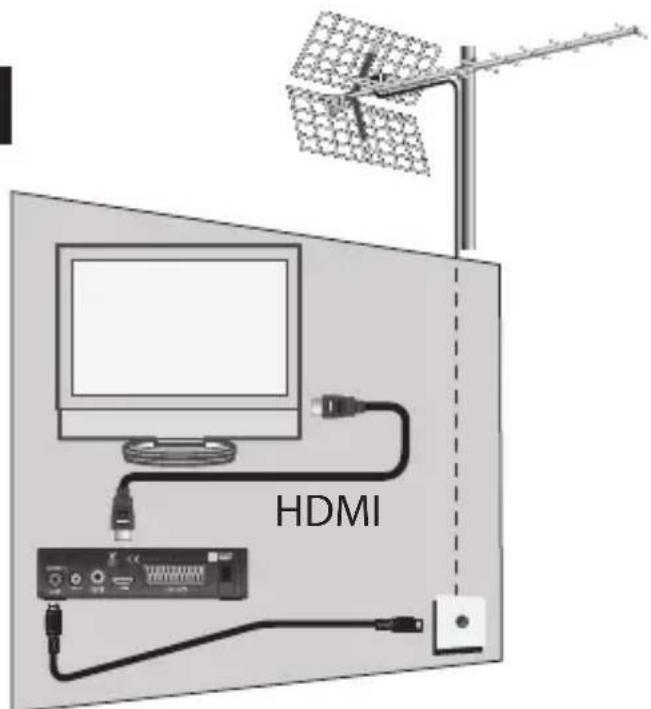

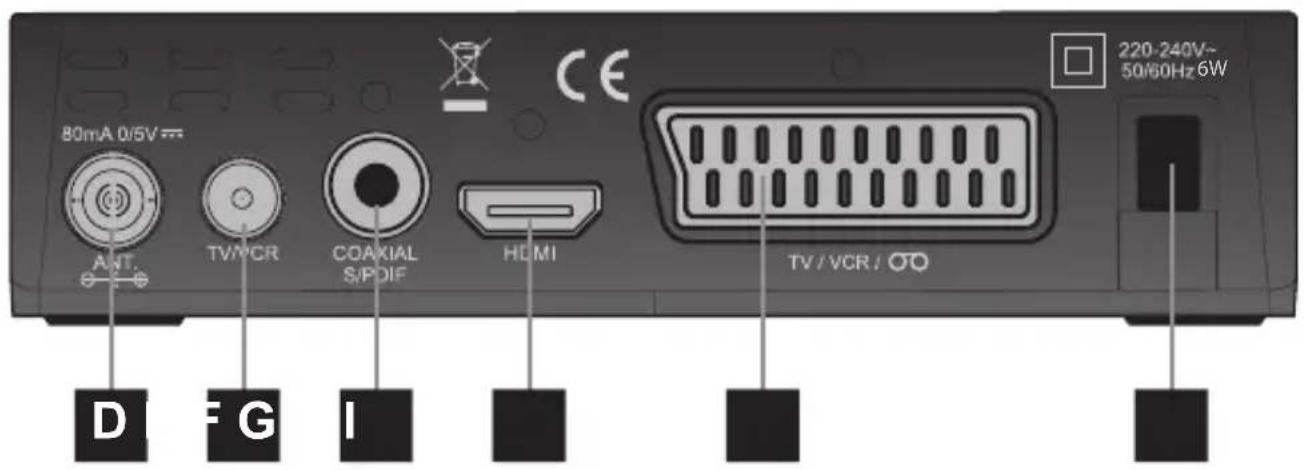

téléviseur ne possède pas d’entrée

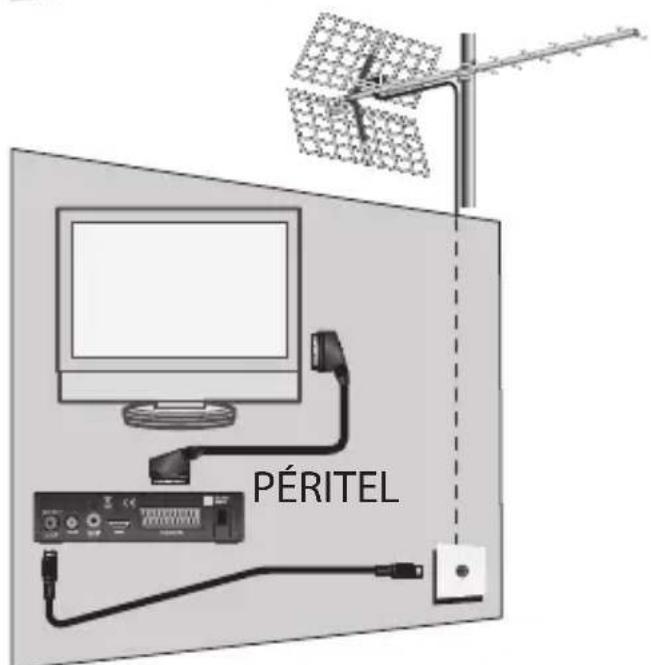

HDMI, vous pouvez relier vos appareils

avec un cordon péritel. Branchez le

cordon d’alimentation sur le secteur.

Insérez les piles dans la télécommande.

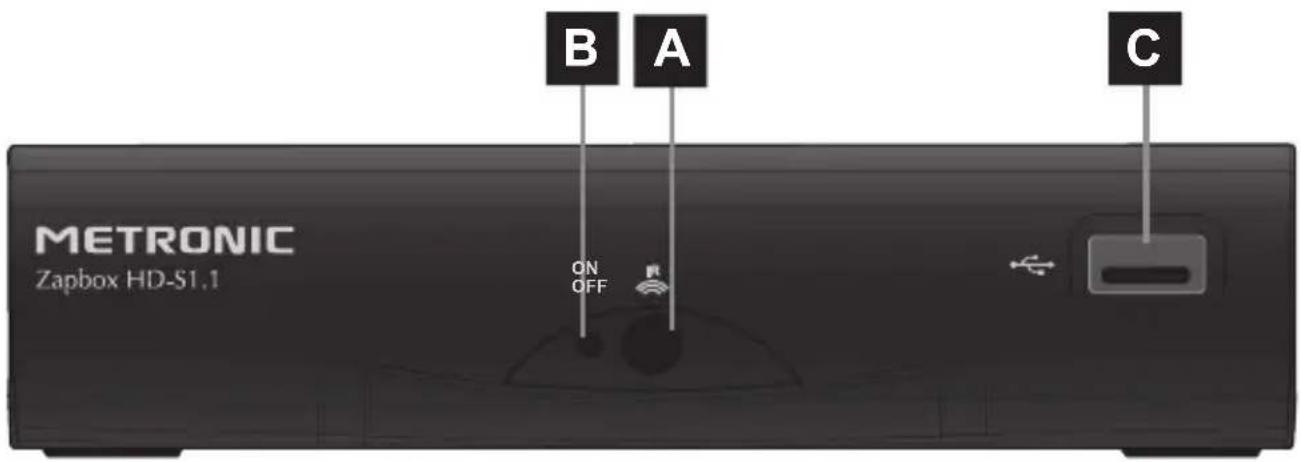

Le voyant vert en façade s’allume.

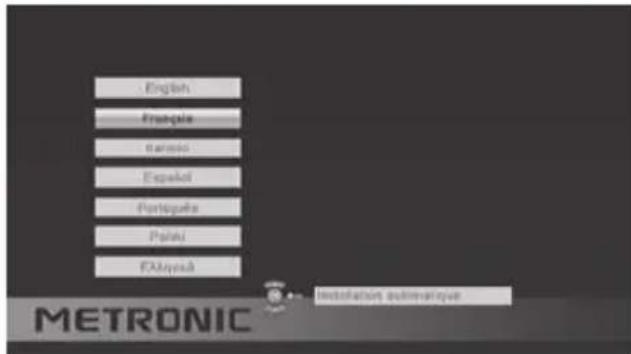

L’écran du téléviseur affiche un menu

de sélection de langue.

Si ce n’est pas le cas, vérifiez les

connexions et le mode HDMI de votre

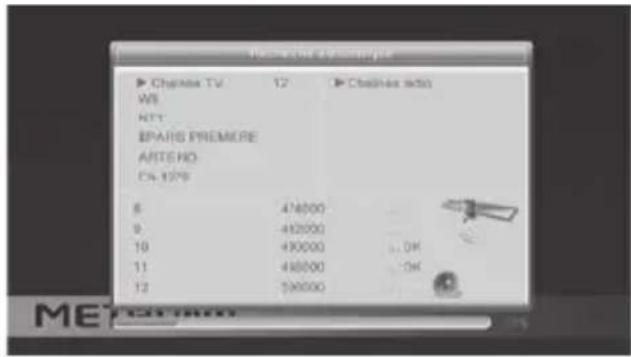

La recherche automatique de chaîne

démarre. A l’issue de cette recherche,

l’adaptateur affiche la première chaîne,

l’installation de base est terminée.

Pour satisfaire le plus grand nombre,

nous avons réglé les paramètres usine

de telle manière que les émissions

4:3 soient déformées pour occuper la

totalité de votre écran 16:9 (réglage

16:9 zoom). Si vous souhaitez voir les

émissions 4:3 non déformées, avec

des barres noires à gauche et à droite

votre téléviseur par un cordon péritel,

nous vous conseillons de modifier dans le

MENU / Réglages Système / Système

TV le paramètre Sortie Vidéo sur RGB

B - Calage / orientation de l’antenne

Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de

canal UHF sur lequel vous êtes censé capter le numérique.

un numéro de canal utilisé dans

• Patientez quelques secondes et

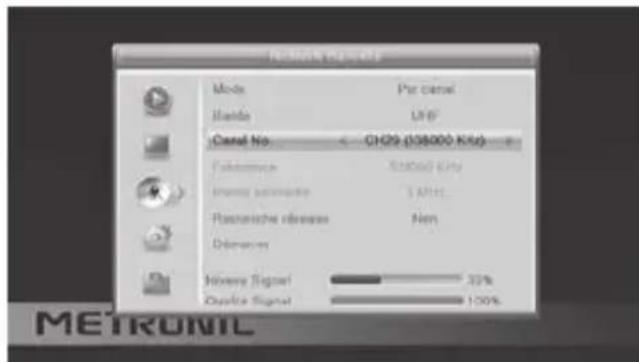

de réception et Niveau de signal.

• Tournez l’antenne pour maximiser le signal. Lorsque vous approchez de la

direction de l’émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité

de 65% est le minimum pour une image stable. Si la Qualité n’augmente

jamais, c’est que le numéro de canal que vous avez choisi est incorrect, ou

que l’émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB)

et connectez-la directement à l’entrée ANT de l’adaptateur. Orientez votre nouvelle

Si vous trouvez des chaînes que vous n’aviez pas trouvées avec l’ancien râteau,

remplacez tout simplement l’ancienne antenne par la nouvelle. Sinon, tournez

l’antenne d’un huitième de tour et lancez à nouveau une recherche automatique.

Tant que vous ne trouvez pas de chaînes, continuez de tourner d’un huitième

de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir

quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois

sur la touche INFO pour afficher l’indicateur de signal en bas.

Tournez l’antenne pour maximiser le signal. Une fois le niveau maximal atteint,

serrez les écrous de fixation de l’antenne. Faites à nouveau une recherche

automatique de chaînes.

Touche . Pour accéder à la liste des chaînes favorites.

complètement des menus.

ne), afche la liste des chaînes. titre de l’émission actuelle et la pro-

chaine. Un double appui fait apparaî-

tre les caractéristiques techniques, y

= : pour lancer un enregistrement sur le port USB

7 : pour un retour en arrière 9 : chier précédent

8 : pour une avance rapide : : chier suivant

favorites, puis sélectionnez la

chaîne que vous voulez ajouter à la liste et appuyez sur OK. Un petit logo

est décrite au paragraphe précédent :

• Touches VOL- /3 et 4/ VOL+ pour régler le volume sonore.

• Touches 6/ CH- et CH+/  pour changer de chaîne.

• Touche pour couper et remettre le son.

• Touches numériques pour aller directement à une chaîne.

• Touche EPG pour accéder au guide des programmes.

• Touche = pour lancer directement un enregistrement.

• Touche TIMER pour programmer un enregistrement.

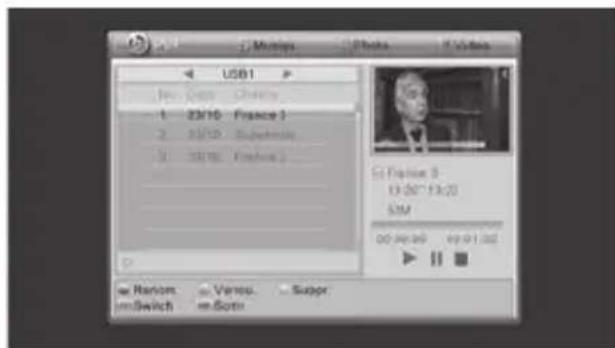

• Touche pour visualiser la liste des programmes déjà enregistrés et pour

lancer la lecture d’un programme.

gistrement et le reprendre plus tard.

• Touche OK pour accéder à la liste des chaînes.

4 - Utilisation au quotidien

5 - Personnaliser la liste des chaînes12

chaîne avec les flèches 6 puis valider par OK. Un appui sur la touche OK

vous permet de revenir dans la liste complète des chaînes.

B - Modifier la liste des chaînes

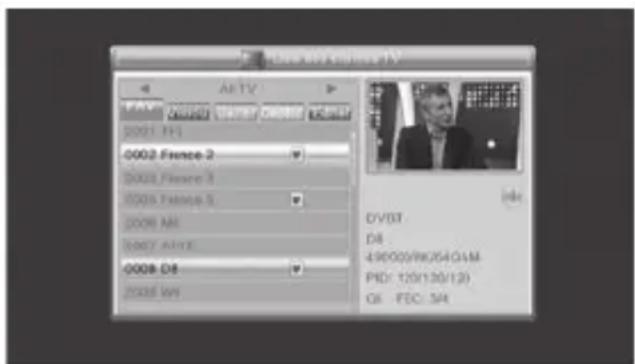

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.

• Appuyez 2 fois sur la touche BLEU pour activer la sélection des chaînes à

• Vous pouvez sélectionnez ainsi plusieurs chaînes.

• Appuyez 2 fois sur EXIT pour quitter la sélection.

• Avec les flèches 6, sélectionnez la chaîne à déplacer.

• Appuyez sur la touche OK, un petit curseur apparaît après le nom de la

• Appuyez 2 fois sur EXIT pour quitter la sélection.

Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle

gardera le numéro 14. Pour que le numéro de chaîne change avec sa

position, il faut régler l’option MENU / Installation / Numéro. Chaîne auto

sur < NON > avec les touches 34.13

l’accès ou pour protéger la configuration du terminal. Nous vous conseillons de

Modifier le mot de passe

• Allez dans MENU / Réglages Système / Contrôle parental.

• Entrez votre mot de passe (0000 en sortie d’usine).

diffusées par les chaînes concernant le programme en cours. Si vous sélectionnez

la limite à 12 ans, votre enfant pourra donc regarder les émissions déclarées «tout

public» ou «accord parental» souhaitable. Les émissions que la chaîne déclare

passe à l’étape précédente).

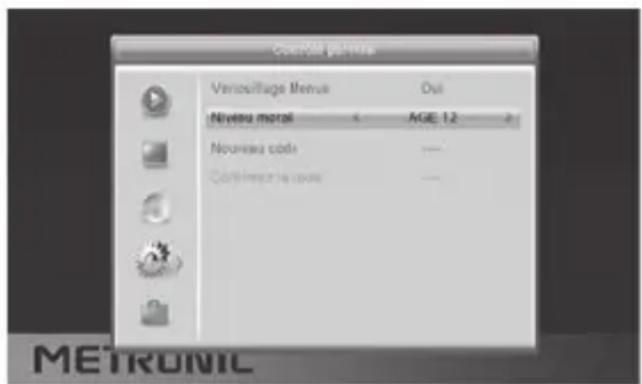

• Sélectionnez la ligne Niveau moral avec la flèche 6.

• Sélectionnez le paramètre avec les flèches 34.

• Tapez 3 fois sur la touche EXIT pour sortir des menus.

6 - Blocage parental14

CVBS. Si l’adaptateur est connecté avec

un câble HDMI au téléviseur, laissez la

sortie en mode CVBS pour avoir une

La réinitialisation usine peut être utile si vous modifiez la programmation de votre

adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l’adap-

tateur, vous revenez dans une configuration identique à celle du produit neuf.

Toutes vos personnalisations (chaînes favorites, etc.) seront perdues.

• Tapez 3 puis OK pour confirmer, patientez jusqu’à ce que le menu de

séléction de langue apparaisse.

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.

• Appuyez la touche ROUGE pour activer la sélection des chaînes à bloquer.

• Avec les flèches 6, sélectionnez la chaîne à déplacer.

• Appuyez sur la touche OK.

• Entrez le mot de passe (0000 en sortie d’usine),

un cadenas apparaît après

le nom de la chaîne.

• Appuyez 2 fois sur EXIT pour quitter la sélection.

Note : Le blocage par chaîne est déconseillé quand le niveau moral est activé.

7 - Réinitialiser l’adaptateur

n’est pas prévu en France.

Dès que vous appuyez sur la touche TV/R vous

entrez dans le mode radio.

L’écran vous affiche alors le message «Aucune radio».

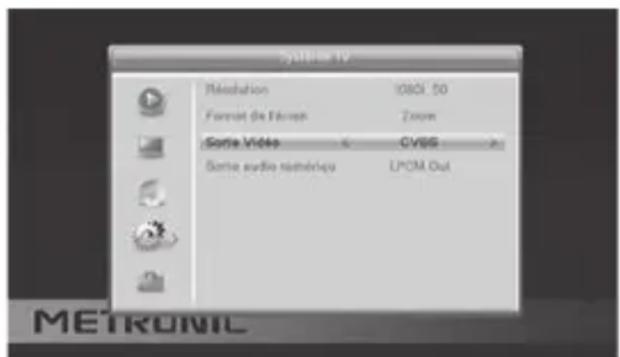

image en haute définition. Par contre, avec un câble péritel, préférez le mode

RGB car en résolution standard, celui-ci donne une meilleure image sur la

plupart des téléviseurs.

• La ligne Format d’écran permet de gérer les écrans 4:3 et 16:9 :

- 4:3 LB (Letter Box). Pour un téléviseur 4:3 standard. Les images 16:9 seront

affichées entièrement, avec des bandes noires en haut et en bas.

- 4:3 PS (Panscan). Pour un téléviseur 4:3. Les images 16:9 seront affichées

sur toute la surface de l’écran, amputées des extrémités droite et gauche.

- 16:9. Pour un téléviseur 16:9 relié à l’adaptateur par un cordon HDMI. Les

images 4:3 sont affichées sans déformation, avec des bandes noires à

- ZOOM. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont

donc étirées horizontalement pour occuper la totalité de l’écran. Nous avons

choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous

attirons votre attention sur le fait que ce mode altère votre perception de la

des mesures ont été prises afin d’éviter de laisser l’adaptateur en marche

inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous

ne l’utilisez pas pendant 3 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures

sans utiliser la télécommande, un message vous avertit de la mise en veille

imminente. Appuyez simplement sur une touche VOL6, par exemple, pour

faire disparaître le message.

10 - Economie d’énergie

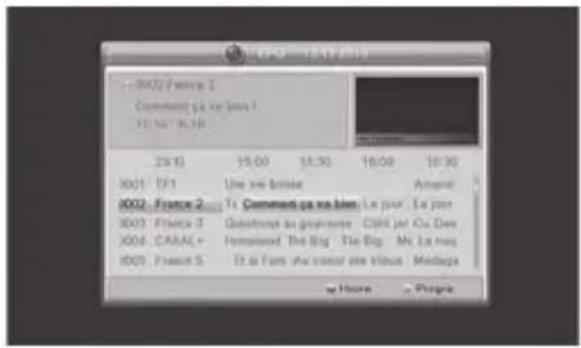

pour les heures ou jours à venir (selon les

chaînes qui diffusent ces informations).

Avec les flèches 634 , vous pouvez

sélectionner une émission et appuyer sur

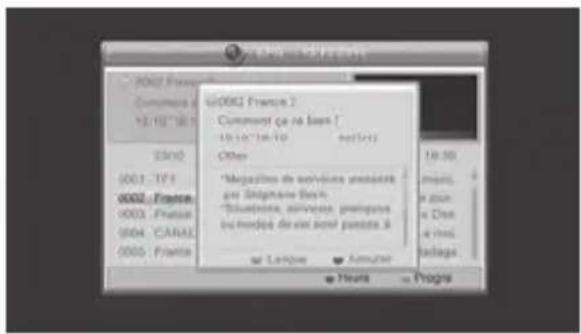

la touche OK pour afficher les détails (si

diffusés par l’opérateur).

La fenêtre reste vide si les informations

ne sont pas diffusées.

Vous avez la possibilité de programmer

l’enregistrement d’une émission en

mettant en surbrillance l’émission que

vous souhaitez enregistrer, puis en

appuyant sur le touche VERTE (n°20

opérateurs ; il arrive que les informations du guide des programmes soient

inexactes ou peu précises dans le temps. Nous vous conseillons de prendre

des marges de temps lors de la programmation d’un enregistrement. Vous

devez pour cela éditer la programmation dans le MENU / Réglages Système /

nouvelles chaînes sont diffusées par les opérateurs.

12 - Recherche de chaînes17

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les

le fabricant de la télécommande universelle qui choisit ce code, et non le fabri-

cant de l’appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécomman-

des universelles ne le pilotent pas, même si le constructeur fournit des codes

METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche

automatique. Si la recherche automatique échoue, c’est probablement parce que

les codes de votre terminal n’ont pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que METRONIC ne pourra pas vous aider

sur les codes d’une télécommande universelle qui n’est pas de la marque ME-

savoir pour utiliser correctement le port USB.

• Une fois le disque dur ou la clé USB connecté sur le port USB en façade,

vous pouvez enregistrer une émission en appuyant sur la touche REC (=).

• Appuyez sur OK pour valider la durée de l’enregistrement proposée par

l’adaptateur (et calculée automatiquement en fonction du guide des pro-

grammes) ou changez la durée avec les touches numériques de la télécom-

L’utilisation de clés USB, n’est pas recommandée, en raison des vitesses de

transfert en général trop faibles. Vous pouvez toutefois essayer, avec des

clés d’au moins 4 Go, c’est sans risque, même si le fonctionnement n’est pas

Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir

un fonctionnement avec tous les disques, y compris les plus exotiques. Une

vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous ren-

contrez un problème avec un modèle particulier, n’hésitez pas à nous contacter

pour nous informer du modèle qui poserait problème.

METRONIC décline toute responsabilité en cas de perte de données sur le

média due à une utilisation avec l’adaptateur TNT. Nous vous conseillons de

sauvegarder vos données au préalable, et de dédier un disque uniquement à

• Sélectionnez la chaîne à enregistrer avec les touches 6 , en tapant son

numéro, ou en sélectionnant la chaîne dans la liste (touche OK).

• Si vous n’avez pas branché le disque dur, branchez-le et patientez quelques

secondes jusqu’à ce que le message « disque USB connecté » s’affiche

puis disparaisse, il vous informe que le disque est prêt.

• Appuyez sur la touche REC (=) ; l’enregistrement de l’émission en cours

démarre sur le support connecté en USB. Par défaut, la durée de l’enregis-

trement est de 2 heures. Pour modifier la durée de l’enregistrement, appuyez

2 fois sur la touche REC (=). Une fenêtre «Enregistrer pendant 02:00»

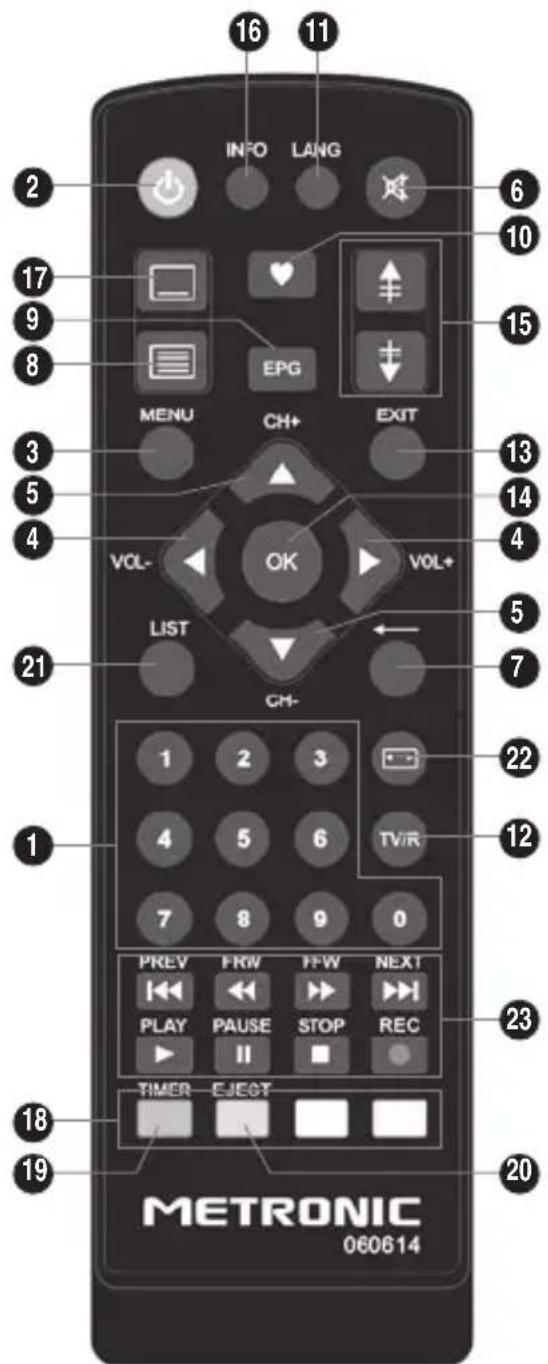

apparaît. Changez la valeur avec les touches numériques (N° 1 page 8) de

la télécommande (vous pouvez modifiez par la suite la durée de l’enregistre-

ment en appuyant à nouveau 2 fois sur la touche REC).

Vous pouvez interrompre à tout moment l’enregistrement en appuyant sur la

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

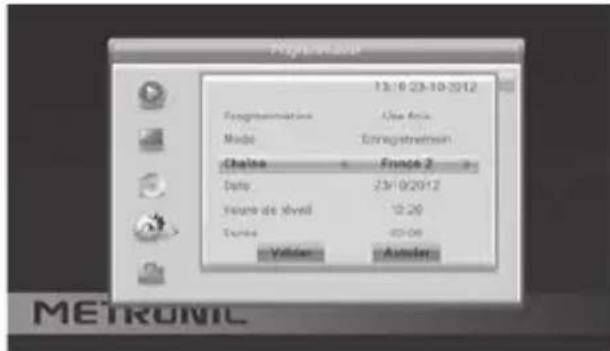

• Allez dans MENU / Réglages Système / Programmateurs ou appuyez sur

la touche TIMER (n°19 page 9).

• Sur la ligne Chaîne, la chaîne en cours

s’affiche. Vous pouvez encore changer

de chaîne à ce stade.

• Sur la ligne Date, entrez la date de l’enregistrement avec les touches numé-

riques, et validez avec OK.

• Sur la ligne Heure, entrez de la même manière l’heure de démarrage de

l’émission (en heures et minutes).

• Sur la ligne Durée, entrez de la même manière la durée de l’émission (en

• Sélectionnez Valider et appuyez sur OK. Appuyez encore sur EXIT pour quitter

Note : Vous avez aussi la possibilité de programmer l’enregistrement d’une

émission à partir de l’EPG en appuyant sur la touche VERTE sur l’émission

que vous souhaitez enregistrer.

C - Lire un enregistrement

• La lecture de l’enregistrement se lance.21

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

la date, l’heure et le nom de la chaîne. Le répertoire contient deux types de

fichiers. Les fichiers avec l’extension .dvr sont utilisés par le HD-S1.1 pour

sauvegarder des données relatives à l’enregistrement, comme par exemple les

informations de contrôle parental. Les fichiers .ts contiennent les enregistre-

ments audio-vidéo proprement dits.

Le blocage parental ne fonctionne pas sur l’ordinateur, il fonctionne

uniquement sur le HD-S1.1.

Si vous visualisez un enregistrement sur votre ordinateur et que l’image présente

des effets «peigne» (entrelacement), activez le filtre de désentrelacements de

votre lecteur vidéo (voir l’aide de VLC).

Note : Le décodage de vidéo en Haute Définition nécessite beaucoup de

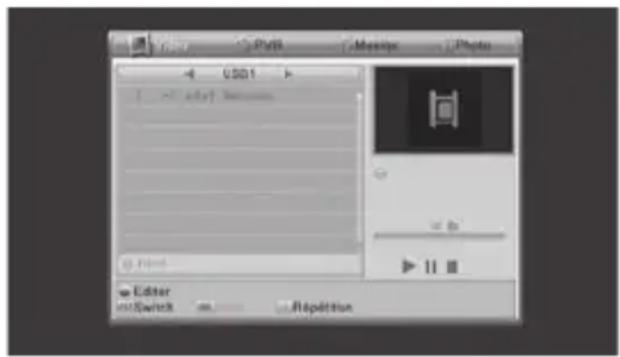

/ Lecteur Multimédia ou par la touche (PLAY) lorsque vous regardez la

sélectionnant le fichier et en appuyant sur la touche (PLAY) ou OK.

Le lecteur multimédia permet également

de lire les photos et les musiques

présentes sur votre disque dur. Utilisez

la touche LIST pour sélectionner le

mode photo, vidéo, ou musique.

Votre adaptateur Zapbox HD-S1.1

La solution consiste à changer de disque ou de clé par un modèle plus rapide.24 Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

FR Symptôme Cause possible Solution(s) à essayer

Vous recevez certaines

chaînes que vous recevez, le

niveau de réception n’est pas

antenne plus performante.

Vous recevez toutes les

chaînes numériques, mais

la réception est perturbée à

certains moments (quand un

appareil électrique s’allume,

1 - Remplacez le cordon TV

qui va de la prise TV à votre

terminal par un cordon à

1 - modifiez légèrement

exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une

cause possible, et une ou plusieurs solution(s) à essayer successivement.

19 - En cas de problème de réception25

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste xe.

prévue pour fonctionner sur

Votre réception est correcte

la plupart du temps, mais

elle est perturbée quand

il pleut, ou à certains

antenne plus performante.

Qu’est-ce qu’une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle,

partiellement ou totalement, un effet «mosaïque» sur l’image, ainsi que l’interruption du son,

ou des bruits bizarres qui s’ajoutent au son.

Réception avec antenne d’intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception

portable, c’est-à-dire avec une antenne d’intérieur. Il est toutefois possible de recevoir

correctement avec une antenne d’intérieur si vous êtes situés à proximité d’un émetteur.

Toutefois, en réception portable, on peut difficilement s’affranchir des parasites ambiants

(téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par

Code PIN Numéro d’Identification Personnel = mot de passe.

encombrer le spectre (ensemble des fréquences disponibles).

A bande passante constante, le numérique permet de diffuser

plus de chaînes que l’analogique.

Orientation de l’onde émise par l’émetteur. La plupart des

retour à notre charge.

Pour être valable, le bon de garantie doit être dûment

complété et retourné accompagné de la photocopie de la facture

ou du ticket de caisse.

Réf. du matériel : Zapbox HD-S1.1 (441614)

N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour

Assistance technique : 0892 350 315*

remboursés sur simple demande). Le fait de nous retourner le questionnaire

qualité en fin de notice vous donne droit à trois mois de garantie supplémen-

taire (pièces uniquement).
