MODE D'EMPLOI zapbox EHD3 METRONIC

zapbox EH-D3 Ref. / Cod. 441622 21w01 Décodeur TNT double tuner HD avec port USB

À LIRE ABSOLUMENT L’intérieur de votre terminal contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions. Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement. Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière. Conformément aux obligations faites par le respect des normes de sécurité, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération sufsante. Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de ammes nues telles que des bougies allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. Lorsque la prise d’alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible. La garantie ne couvre pas les dommages liés à une exposition directe ou indirecte de la foudre. En cas d’orage annoncé, ou en cas de doute, débranchez l’appareil du secteur pour éviter tout dommage. Par respect de l’environnement et de la réglementation, les piles usagées ne doivent pas être jetées avec les ordures ménagères. Elles doivent être collectées, par exemple, dans votre point de vente où un conteneur spécique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l’attention nécessaire au texte important qu’il repère.4 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

La programmation du terminal se fait par l’intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l’accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu. Par exemple, lorsque vous lirez :

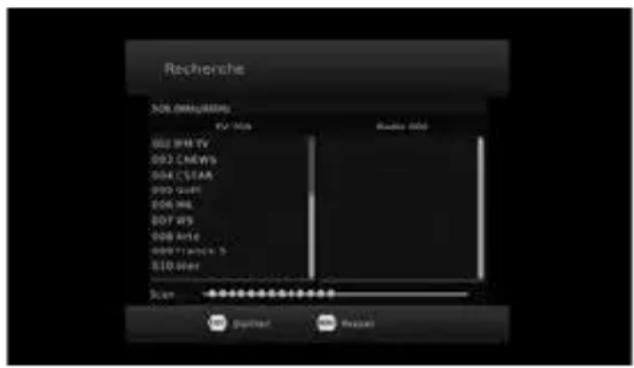

• Allez dans MENU / Recherche / Recherche Automatique. c’est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.

• Appuyez sur la touche pour sélectionner le menu Recherche et appuyez sur OK.

• Appuyez sur la touche 6 pour sélectionner le sous-menu Recherche Automatique.

• Appuyez sur OK pour valider. Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur. Aucune fonction présente dans l’appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées dans ce document.5 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

1 Installation 06 2 Description de la télécommande 08 3 Description de l’adaptateur 10 4 Utilisation au quotidien 11 5 Personnaliser la liste des chaînes 11 6 Blocage parental 13 7 Réinitialiser l’adaptateur 14 8 Réglages de l’écran 14 9 Radios 15 10 Economie d’énergie 15 11 Guide Electronique des Programmes (EPG) 16 12 Recherche de chaînes 16 13 Télécommandes universelles 17 14 Sous-titres et télétexte 17 15 Lecteur / enregistreur numérique 18 16 Fonction Lecteur Multimédia 22 17 Fonction TIME SHIFT 23 18 Fonction applications réseaux 22 19 Accessoires utiles 24 20 En cas de problème d’utilisation 24 21 En cas de problème de réception 25 22 Glossaire 27 GARANTIE 28

SOMMAIRE6 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

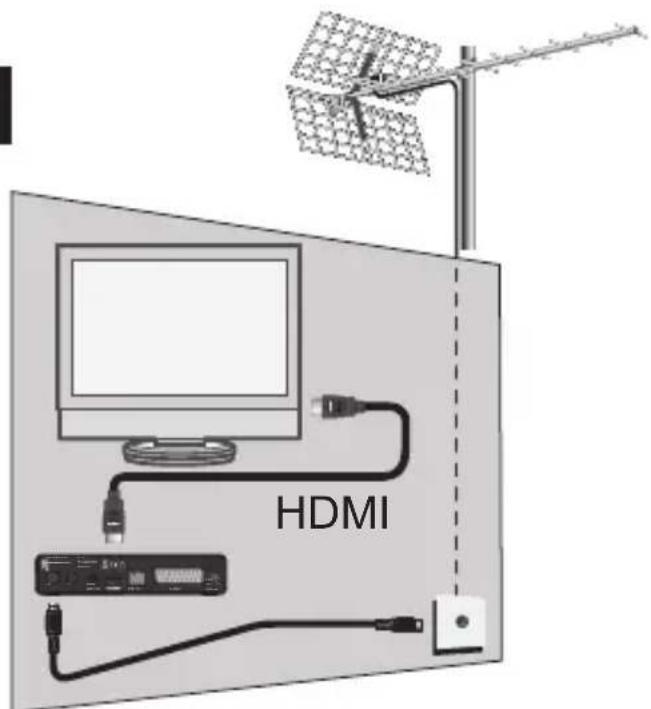

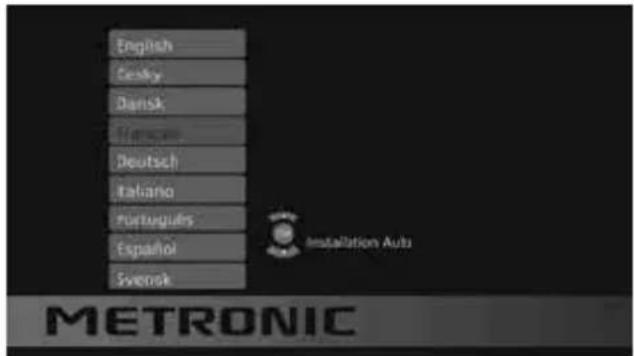

A - Installation simplifiée L’adaptateur étant débranché du secteur, connectez directement l’antenne à l’entrée ANT. (G page 10) de l’adaptateur. Reliez votre téléviseur à votre adaptateur grâce à un cordon HDMI (standard ou High-Speed), puis allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseur si nécessaire). Si votre téléviseur ne possède pas d’entrée HDMI, vous pouvez relier vos appareils avec un cordon péritel. Branchez le cordon d’alimentation sur le secteur. Insérez les piles dans la télécommande. Le voyant vert en façade s’allume. L’écran du téléviseur affiche un menu de sélection de langue. Si ce n’est pas le cas, vérifiez les connexions et le mode HDMI de votre téléviseur. Choisissez la langue avec les touches 6, puis appuyez sur OK. La recherche automatique de chaîne démarre. A l’issue de cette recherche, l’adaptateur affiche la première chaîne, l’installation de base est terminée. Pour satisfaire le plus grand nombre, nous avons réglé les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage Auto). Si vous souhaitez voir les émissions 4:3 non déformées, avec

des barres noires à gauche et à droite de l’écran, nous vous invitons à régler, dans MENU / Image / Format de l’image, mettre ce paramètre sur 16:9 Boite à lett. B - Calage / orientation de l’antenne Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique. Cas n°1 Vous connaissez au moins un numéro de canal qui émet dans votre région.

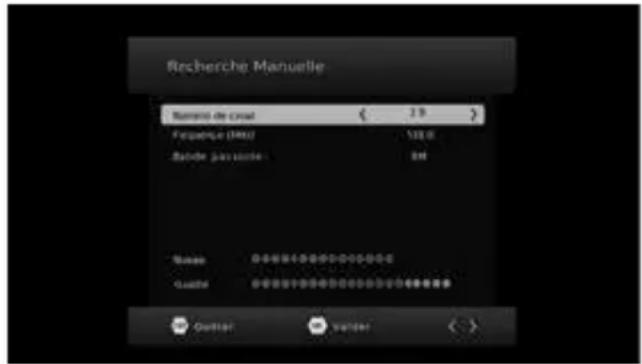

• Allez dans Menu / Recherche / Recherche Manuelle.

• Sélectionnez avec les flèches 3 un numéro de canal utilisé dans votre région.

• Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal.

• Tournez l’antenne pour maximiser le signal. Lorsque vous approchez de la direction de l’émetteur, le Niveau doit augmenter, puis la Qualité. La qualité doit être supérieure à la moitié de l’indicateur pour avoir une image stable. Si la Qualité n’augmente jamais, c’est que le numéro de canal que vous avez choisi est incorrect, ou que l’émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne.

• Lancez une recherche par Menu / Recherche / Recherche Automatique.8 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Cas n°2 Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT, nous vous suggérons la méthode suivante : Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l’entrée ANT de l’adaptateur. Orientez votre nouvelle antenne dans la même direction que l’ancienne et faites une recherche automatique de chaînes (MENU / Recherche / Recherche Automatique). Si vous trouvez des chaînes que vous n’aviez pas trouvées avec l’ancien râteau, remplacez tout simplement l’ancienne antenne par la nouvelle. Sinon, tournez l’antenne d’un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d’un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche INFO pour afficher l’indicateur de signal en bas. Tournez l’antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne. Faites à nouveau une recherche automatique de chaînes.

Touche . Permet de mettre en veille l’adaptateur ou de l’allumer.

Touche . Permet de couper le son (pour répondre au téléphone par ex.).

Touches de couleurs. Utilisées dans certains menus.

Touche SOS . Si vous ne recevez plus certaines chaînes, un appui de 5 secondes sur cette touche lancera une recherche automatique de chaîne.

Touche . Pour accéder à la liste des chaînes favorites.

Touche . Permet de changer le format d’écran. Il permet de choisir entre différents modes de gestion des programmes 4:3 et 16:9.

Touches dédiées aux enregistrements : : pour lancer la lecture ou reprendre après une pause. ; : pour faire une pause dans la lecture : pour arrêter l’enregistrement ou la lecture en cours = : pour lancer un enregistrement sur le port USB 7 : pour un retour en arrière 9 : chier précédent 8 : pour une avance rapide : : chier suivant

Touche (RECALL). Permet de revenir à la dernière chaîne regardée.

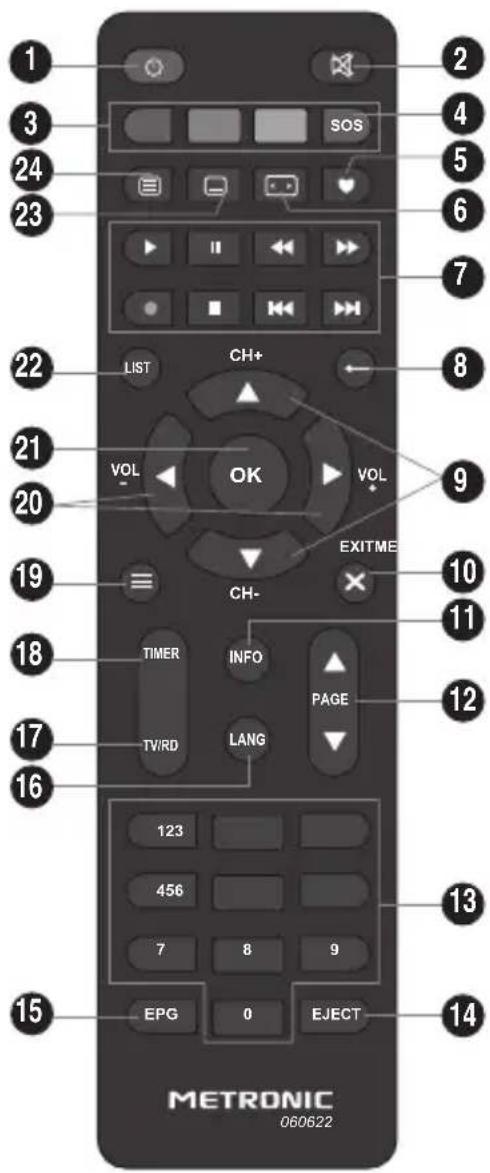

2 - Description de la télécommande9

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

. En utilisation normale, fait changer de chaîne. Dans les menus, per- met de passer d’une ligne à la suivante.

Touche EXIT. Pour revenir d’un écran en arrière dans les menus et sortir complète- ment des menus.

Touche INFO. Un premier appui fait appa- raître la bannière information de la chaîne, comprenant, entre autre, le titre de l’émis- sion actuelle et la prochaine. Un double appui fait apparaître les caractéristiques techniques, y compris le niveau de signal.

page en page dans les longues listes.

Touches numériques . En utilisation nor- male, permet de taper le numéro de la chaîne souhaitée. Dans le mode program

mation, permet de rentrer les valeurs numé- riques.

Touche EJECT. Pour déconnecter en toute sécurité le support USB.

Touche EPG. (guide électronique des pro- grammes). Fait apparaître le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne.

Touche LANG. Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l’émission.

Touche TV/RD . Permet le passage du mode TV au mode Radio et inverse- ment.

Touche TIMER. Permet de programmer un enregistrement.

Touche MENU. Permet d’entrer dans le menu principal.

Touches 3. En mode normal, permet de régler le volume. Dans le menu, permet de naviguer et de modier les différents paramètres.

Touche OK . Permet de valider un choix quand vous êtes dans les menus. En mode normal (visualisation d’une chaîne), afche la liste des chaînes

Touche LIST. Permet l’accès rapide aux enregistrements.

Touche . Pour activer ou désactiver les sous-titres (DVB).

Touche . Pour accéder au magazine télétexte. SOS EXITMENU LIST CH+

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

3 - Description de l’adaptateur

Boutons changement de chaînes

Indicateur lumineux. Le voyant allumé vert signifie : en marche. Le voyant allumé rouge signifie : en veille.

Récepteur infrarouge (détecte le signal infrarouge de la télécommande).

Entrée antenne terrestre (râteau).

Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema.

Sortie HDMI (Haute définition numérique).

Sortie Péritel. Pour connecter l’adaptateur au téléviseur si celui-ci ne possède pas de prise HDMI.

Alimentation secteur.11 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes. A - Chaînes favorites Sélectionner les chaînes

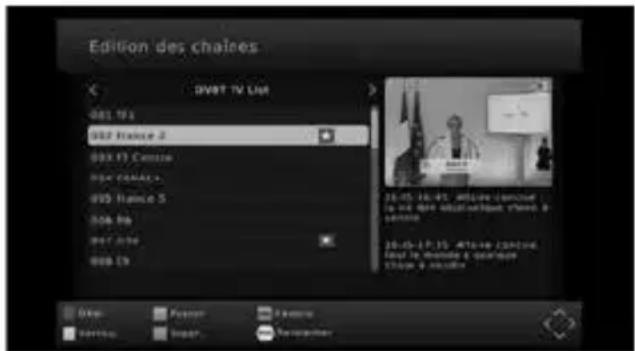

Allez dans Menu / Gestion des chaînes / Edition des chaînes

• Entrez le mot de de passe (par défaut 000).

• Sélectionnez la chaîne à l’aide des flèches (6)

Appuyez sur la touche pour activer la sélection des chaînes favorites, puis sélectionnez le type de favoris dans lequel vous souhaitez mettre la chaîne et appuyez sur OK. Il y a 4 catégories qui sont Film, News, Sport, Musique. Une étoile apparait à côté de la chaîne.

Vous pouvez ainsi ajouter plusieurs chaînes à la liste souhaitée.

Appuyez 2 fois sur EXIT pour valider la sélection et sortir du menu. Note : Une chaîne peut être attribuée à plusieurs catégories En utilisation normale, vous n’utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent :

• Touches VOL- /3 et / VOL+ pour régler le volume sonore.

• Touches 6/ CH- et CH+/ pour changer de chaîne.

• Touche pour couper et remettre le son.

• Touches numériques pour aller directement à une chaîne.

• Touche EPG pour accéder au guide des programmes.

• Touche = pour lancer directement un enregistrement.

• Touche TIMER pour programmer un enregistrement.

• Touche LIST pour visualiser la liste des programmes déjà enregistrés.

• Touche pour lancer la lecture d’un programme.

pour arrêter l’enregistrement ou la lecture.

• Touche PAUSE pour mettre en pause une émission ou la lecture d’un enre- gistrement et le reprendre plus tard.

• Touche OK pour accéder à la liste des chaînes.

4 - Utilisation au quotidien

5 - Personnaliser la liste des chaînes12

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Visualiser les chaînes favorites Appuyez sur la touche pour afficher la liste des chaînes favorites de la catégorie Film. Sélectionnez la catégorie souhaitée à l’aide des flèches 3. Sélectionner ensuite la chaîne avec les flèches 6 puis valider par OK pour visualiser la chaîne. B - Modifier la liste des chaînes Effacer des chaînes

• Allez dans Menu / Edition des chaînes / Edition des chaînes.

• Entrez le mot de de passe (par défaut 000).

• Sélectionnez la chaîne à supprimer à l’aide des flèches 6.

• Appuyez sur la touche bleue, le message «Voulez-vous le supprimer?» apparait.

• Appuyez sur OK pour valider la suppression.

• Appuyez 1 fois sur EXIT pour sortir du menu. Déplacer des chaînes

• Allez dans Menu / Edition des chaînes / Edition des chaînes.

Entrez le mot de de passe (par défaut 000).

• Sélectionnez la chaîne à déplacer à l’aide des flèches 6.

• Appuyez sur la touche rouge, un petit curseur apparaît après le nom de la chaîne.

• Avec les flèches 6, déplacez la chaîne à sa nouvelle place.

• Appuyez sur OK pour valider la nouvelle place.

• Appuyez 1 fois sur EXIT pour sortir du menu. Note : Par défaut, déplacer une chaîne ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler l’option MENU / Edition des chaînes / Classement automatique LCN sur < Arrêt > avec les touches 3.13 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Votre terminal Zapbox EH-D3 est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous voulez restreindre l’accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer. Modifier le mot de passe

• Allez dans MENU / Système / Définir mot de passe.

• Sur la ligne mettre Ancien mot de passe , entrez 0000.

• Sur la ligne mettre Ancien mot de passe, entrez le nouveau code à 4 chiffres.

• Sur la ligne Confirmer mot de passe, entrez à nouveau le nouveau code à 4 chiffres.

Appuyez plusieurs fois sur EXIT pour quitter tous les menus

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse). Blocage par niveau moral Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous sélectionnez l’âge de votre enfant, par exemple 11 ans alors votre enfant pourra donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaîne déclare déconseillées aux moins de 12 ans seront bloquées. Le blocage n’est efficace que si votre enfant ignore le code d’accès que vous aurez réglé. Modifiez donc ce code d’accès comme expliqué ci-dessus. Pour sélectionner le niveau moral :

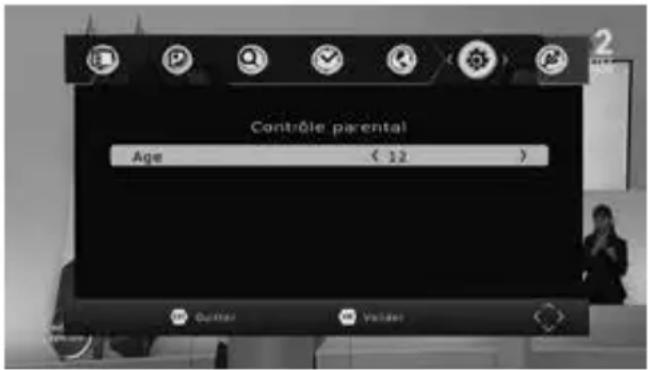

• Allez dans MENU / Système / Contrôle parental.

• Entrez le mot de passe (0000 si vous n’avez pas modifié le mot de passe à l’étape précédente).

• Sur la ligne Age, sélectionnez l’âge de votre enfant avec les flèches

• Appuyez plusieurs fois sur EXIT pour sortir du menu.

6 - Blocage parental14

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

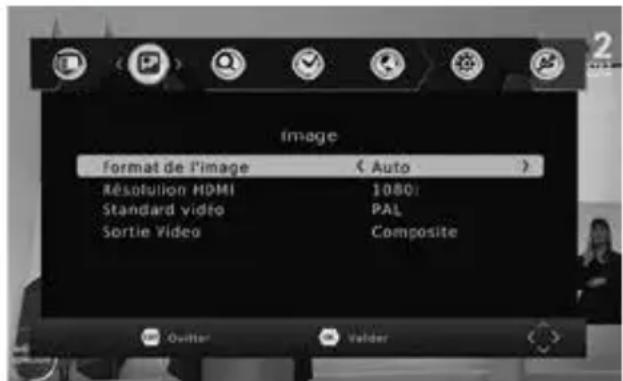

Le MENU / Image / Format de l’image permet de choisir le format d’écran et ainsi gérer les écrans 4:3 et 16:9 : - 4/3 BOITE AUX LE (Boite à lettres). Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. - 4/3 RECADRAGE. Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l’écran, amputées des extrémités droite et gauche. - 16/9 PillarBox. Pour un téléviseur 16:9 relié à l’adaptateur par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite. - Auto. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étirées horizontalement pour occuper la totalité de l’écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons votre attention sur le fait que ce mode altère votre perception de la normalité. Bloquer des chaînes

• Allez dans Menu / Edition des chaînes / Edition des chaînes.

• Entrez le mot de de passe (par défaut 000).

• Avec les flèches 6, sélectionnez la chaîne à verrouiller.

• Appuyez sur la touche jaune pour verrouiller la chaîne.

• Appuyez 1 fois sur EXIT pour valider et sortir du menu. Note : Le blocage par chaîne est déconseillé quand le niveau moral est activé. La réinitialisation usine peut être utile si vous modifiez la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l’adap- tateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, etc.) seront perdues.

• Aller dans MENU / Système / Réinitialiser le terminal.

• Entrez le mot de de passe (par défaut 000).

• Appuyez sur OK pour valider.

7 - Réinitialiser l’adaptateur

8 - Réglages de l’écran15

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Afin de limiter la consommation d’énergie inutile, et conformément à la réglementation européenne relative aux appareils qui consomment de l’électricité, des mesures ont été prises afin d’éviter de laisser l’adaptateur en marche inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous ne l’utilisez pas pendant 3 heures. Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur une touche VOL6, par exemple, pour faire disparaître le message. Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,

• Allez dans MENU / Heures / Veille auto.

• Sélectionnez < Arrêt > à l’aide des flèches 3.

• Appuyez 2 fois sur EXIT pour quitter les menus.

10 - Economie d’énergie

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu’à l’heure où nous écrivons cette notice, ce mode de diffusion n’est pas prévu en France. Dès que vous appuyez sur la touche TV/R vous entrez dans le mode radio. L’écran vous affiche alors le message «Pas de radio». Note : Vous pouvez avoir lors de la réception de la TNT par le câble des radios numériques.

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

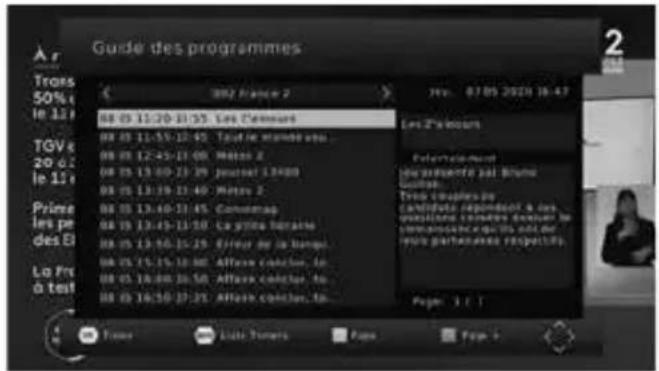

Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à venir (selon les chaînes qui diffusent ces informations). Pour accéder au guide électronique des programmes, il vous suffit d’appuyer sur la touche EPG de votre télécommande. Avec les flèches 63, vous pouvez sélectionner une émission pour afficher les détails dans la fenêtre à droite (si diffusés par l’opérateur). La fenêtre reste vide si les informations ne sont pas diffusées. Vous avez la possibilité de programmer l’enregistrement d’une émission voulue en appuyant sur la touche OK. Pensez à connecter un disque dur sur le port USB en façade. Note : Les informations du guide des programmes sont diffusées par les opérateurs ; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d’un enregistrement. Vous devez pour cela éditer la programmation en appuyant sur la touche INFO.

11 - Guide Electronique des Programmes (EPG)

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Appuyez sur la touche SOS pendant 5 secondes pour lancer la recherche.

12 - Recherche de chaînes17

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Certaines chaînes diffusent un magazine télétexte. Pour y accéder, appuyez sur la touche

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

• Appuyez sur la touche pour afficher la fenêtre Sous-titres.

• Appuyez sur 6 pour sélectionner une langue de sous-titre.

• Tapez OK pour valider. Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C’est le fabricant de la télécommande universelle qui choisit ce code, et non le fabri- cant de l’appareil à commander. Votre terminal étant de conception récente, il se peut que certaines télécom- mandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c’est probablement parce que les codes de votre terminal n’ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre que METRONIC ne pourra pas vous aider sur les codes d’une télécommande universelle qui n’est pas de la marque METRONIC. Pour une télécommande universelle de la marque METRONIC (voir exemple au §18 p24 ou notre gamme complète sur www.metronic.com ), il y a deux options : - Soit la référence de votre adaptateur est clairement indiquée (télécommandes évolution 5 ou supérieures), il suft alors de rentrer le code indiqué. - Soit la référence n’apparaît pas, vous devrez utiliser le code d’un autre adapta- teur METRONIC compatible, tel le modèle Zapbox HD-M1.

13 - Télécommandes universelles

14 - Sous-titres et télétexte18

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Description rapide Ce paragraphe décrit de manière très rapide le fonctionnement général. Il est important de lire les paragraphes suivants où vous trouverez tout ce qu’il faut savoir pour utiliser correctement le port USB.

• Une fois le disque dur ou la clé USB connecté sur le port USB en façade, vous pouvez enregistrer une émission en appuyant sur la touche REC (=).

• L’enregistrement débute pour une durée maximale de deux heures. Si vous souhaitez modifier ce temps, il faudra appuyer sur REC de nouveau et modi- fier la durée.

) pour arrêter l’enregistrement Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitable dès que le message « Support USB inséré » apparaît et disparaît à l’écran. Avec des disques de grandes capacités, il est normal de devoir attendre plusieurs secondes. Vous pouvez lire votre enregistrement à partir du MENU / USB / Multimédia / PVR / HBPVR. Pour la lecture de contenus autres que ceux enregistrés par l’adaptateur Zapbox EH-D3 lui-même, reportez-vous au § 16 page 22. Type de médias acceptés Le port USB en façade est prévu pour accueillir un disque dur externe. L’utilisation de clés USB, n’est pas recommandée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toutefois essayer, avec des clés d’au moins 4 Go, c’est sans risque, même si le fonctionnement n’est pas garanti. Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32 ou NTFS. Si un disque ou une clé n’est pas reconnu, utilisez votre ordi- nateur pour vérifier le format (clic droit / propriétés dans l’explorateur de fichiers Windows). Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous ren- contrez un problème avec un modèle particulier, n’hésitez pas à nous contacter

15 - Lecteur / enregistreur numérique19

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

pour nous informer du modèle qui poserait problème. METRONIC décline toute responsabilité en cas de perte de données sur le média due à une utilisation avec l’adaptateur TNT. Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage. A - Enregistrement simple Pour enregistrer une émission qui passe sur la TNT, procédez ainsi :

• Allumez votre adaptateur avec la touche

• Sélectionnez la chaîne à enregistrer avec les touches 6 , en tapant son numéro, ou en sélectionnant la chaîne dans la liste (touche OK).

• Si vous n’avez pas branché le disque dur, branchez-le et patientez quelques secondes jusqu’à ce que le message « Support USB inséré » s’affiche puis disparaisse, il vous informe que le disque est prêt.

• Appuyez sur la touche REC (=) ; l’enregistrement de l’émission en cours démarre sur le support connecté en USB. Par défaut, la durée de l’enregistre- ment est de 2 heures. Pour modifier la durée de l’enregistrement, appuyez 1 fois sur la touche REC (=). Une fenêtre «Durée 01:59» apparaît. Changez la valeur avec les touches numériques de la télécommande. Confirmer la durée en appuyant sur OK. Vous pouvez interrompre à tout moment l’enregistrement en appuyant sur la touche STOP (

) de la télécommande et en confirmant l’arrêt (en appuyant sur OK). Votre terminal est un modèle double tuner, lorsque vous enregistrez une chaîne, vous pouvez regarder une autre chaîne avec le terminal. B - Programmer un enregistrement différé Vous pouvez programmer jusqu’à 10 enregistrements différés. Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

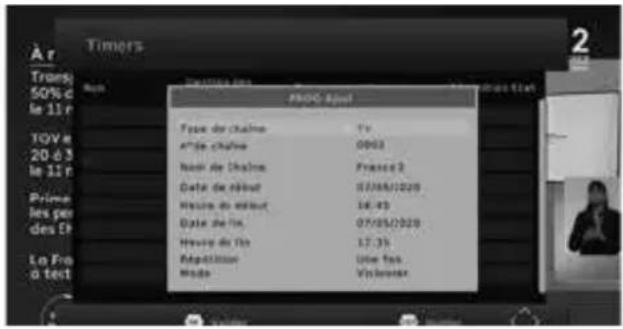

• Appuyez sur la touche TIMER.

• Appuyez sur la touche rouge de la télécommande pour ajouter une program- mation.20 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

• Sur la ligne N° de chaîne, la chaîne en cours s’affiche. Vous pouvez encore changer de chaîne à ce stade.

• Sur la ligne Date de début entrez la date de début de l’enregistrement.

• Sur la ligne Heure de début, entrez l’heure de démarrage de l’enregistre- ment.

• Sur la ligne Date de fin, entrez la date de fin de l’enregistrement.

• Sur la ligne Heure de fin, entrez l’heure de fin de l’enregistrement.

• Sur la ligne Répétition, choisissez «Une fois» pour un enregistrement unique. Vous avez aussi la possibilité de choisir «Quotidien» ou «Hebdomadaire».

• Validez par OK pour enregistrer la programmation.

Sur la ligne Mode, choisissez «Enregistrement» pour enregistrer sur le disque dur et «Chaîne» pour enregistrer avec un magnétoscope ou lecteur DVD. Note : Vous avez aussi la possibilité de programmer l’enregistrement d’une émission à partir de l’EPG en appuyant sur la touche OK sur l’émission que vous souhaitez enregistrer. C - Fonction double tuner Lors d’un enregistrement vous pouvez utiliser la fonction double tuner de ce décodeur pour regarder une autre chaîne que celle enregistrée. Pour naviguer vous pouvez soit :

• Utilisez les touches CH+ et CH-.

• Appuyez sur OK pour ouvrir la liste des chaînes

• Sélectionnez la chaîne voulue avec CH+ et CH- puis validez avec OK. D - Lire un enregistrement

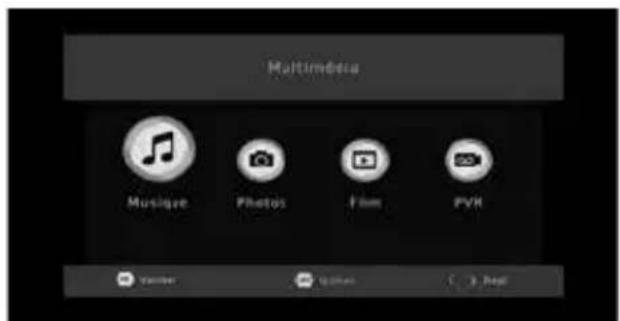

• Allez dans MENU / USB

HBPVR ou appuyez sur la touche LIST

• Les enregistrements s’affichent sous forme de liste.

• Sélectionnez l’enregistrement sou- haité avec les touches 6 et21 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

appuyez sur la touche (PLAY) pour débuter la lecture ou appuyez sur la touche OK pour pré-visualiser dans la fenêtre à droite. Appuyer sur la touche rouge pour mettre la vidéo en plein écran.

• La lecture de l’enregistrement se lance.

• Vous pouvez avancer ou reculer dans un enregistrement en appuyant sur les touches avance rapide 8 (FFW), retour rapide 7 (FRW). Arrêt de la lecture : Pour arrêter la lecture, appuyez sur STOP (

). L’appareil affiche la liste des enregistrements, vous pouvez alors sélectionner une autre vidéo ou bien revenir en mode TV en appuyant plusieurs fois sur la touche EXIT. E - Supprimer des enregistrements

• Allez dans MENU / USB

HBPVR ou appuyez sur la touche LIST

• Les enregistrements s’affichent sous forme de liste.

• Sélectionnez l’enregistrement souhaité avec les touches 6 et appuyez sur la touche jaune

• Une icône apparaît devant le nom de l’enregistrement.

• Vous pouvez sélectionner de la même manière plusieurs enregistrements.

• Appuyez sur OK pour valider votre sélection, et appuyez de nouveau sur OK pour supprimer les enregistrements sélectionnés.

• Appuyez 2 fois sur EXIT pour quitter le menu. F - Exporter un enregistrement sur PC Les enregistrements sont sauvegardés dans le répertoire HBPVR du disque dur. Chaque enregistrement crée 4 fichiers, dont le nom contient le nom de la chaîne, la date et l’heure de début. Les fichiers avec les extensions .idx, .meta, .pmt sont utilisés par le EH-D3 pour sauvegarder des données relatives à l’enre- gistrement, comme par exemple les informations de contrôle parental. Le fichier .mts contient les enregistrements audio-vidéo proprement dits. Le fichier .mts est lisible sur un ordinateur avec un logiciel capable de lire ce format vidéo. Avec VLC version 3.0.8 ou supérieure, par exemple : www.video- lan.org Le blocage parental ne fonctionne pas sur l’ordinateur, il fonctionne uniquement sur le EH-D322 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

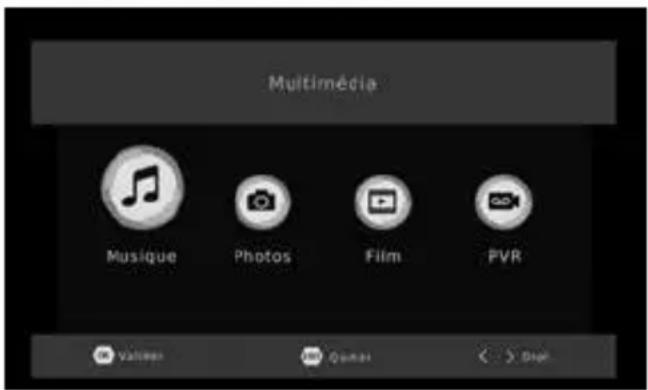

16 - Fonction lecteur multimédia

Outre les enregistrements faits par l’appareil lui-même, vous pouvez lire d’autres vidéos stockées sur le disque. L’accès à ces contenus se fait par le MENU / USB / Multimédia lorsque vous regardez la télévision. Ce menu affiche le contenu du disque USB et vous pouvez ainsi regarder des vidéos (la plupart des fichiers au format .AVI, .MPG et MP4 sont supportés) en sélectionnant le fichier et en appuyant sur la touche (PLAY) ou OK. Le lecteur multimédia permet également de lire les photos et les musiques présentes sur votre disque dur. Utilisez la touche LIST pour sélectionner le mode photo, vidéo, ou musique. Votre adaptateur Zapbox EH-D3 permet également de lire les fichiers musicaux au format MP3. Si vous visualisez un enregistrement sur votre ordinateur et que l’image présente des effets «peigne» (entrelacement), activez le filtre de désentrelacements de votre lecteur vidéo (voir l’aide de VLC). Note : Le décodage de vidéo en Haute Définition nécessite beaucoup de ressources à un ordinateur, assurez vous d’avoir un ordinateur (avec un pro- cesseur ou carte graphique) d’une puissance de calcul capable de décoder de la vidéo en haute définition. Le manque de puissance apparaît souvent sous forme d’images saccadées.23 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

18 - Fonction applications réseaux

Votre décodeur est équipé d’un port Ethernet qui permet d’avoir accès à internet et ainsi bénéficier de la fonction applications réseaux. L’application disponible est les flux RSS. Pour utiliser cette fonction vous devez

• Reliez votre box internet au déco- deur avec un cordon RJ45

• Allez dans Menu / USB / Applis Réseau.

• Appuyez sur OK pour accéder à l’application RSS Vous pouvez ajouter manuellement des flux à la liste présente en utilisant la touche rouge de votre télécommande. Note : Vous devez entrer l’adresse entière du flux que vous souhaitez ajouter. Vous trouverez ci-après un exemple de flux rss : https://www.lefigaro.fr/rss/figaro_actualites.xml

17 - Fonction TIME SHIFT

Le TIME SHIFT permet de mettre en pause une émission et de la reprendre quand vous le souhaitez. Lorsque vous regardez une émission et que vous êtes interrompu (par le téléphone par exemple), vous pouvez mettre en pause l’émission et la reprendre là où vous l’avez laissée. Pour cela, appuyez simplement sur la touche ; PAUSE, l’image se fige, et à votre retour, appuyez sur la touche PLAY pour reprendre l’émission. En mode TIME SHIFT, vous avez la possibilité d’utiliser la touche 8 (FFW) pour une avance rapide ou la touche 7 (FRW) pour un retour en arrière. Vous avez donc intérêt à entrer en mode TIME SHIFT dès que vous pressentez que vous souhaiterez à un moment ou un autre revoir une action d’un programme, par exemple, lors d’un match de football. Pour arrêter le TIME SHIFT appuyez sur la touche STOP.24 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

20 - En cas de problèmes d’utilisation

Certaines chaînes ne fonctionnent plus. Faites une recherche de chaînes. Quand j’appuie sur la touche REC, rien ne se passe. Vérifiez que le disque dur ou la clé USB est bien branché. S’il s’agit d’un disque dur USB externe et qu’il possède une alimentation propre, vérifiez qu’elle est bien connectée, généralement un voyant s’allume ou clignote sur le disque dur. Si le disque est bien alimenté, vérifiez qu’il est formaté et qu’il contient au moins une partition en FAT32 ou NTFS. Pourquoi l’appareil afche « Disque USB trop lent » lorsque ma clé USB est insérée ? L’appareil a besoin d’un disque ou d’une clé USB capable de recevoir les informations enregistrés rapidement, pour cela, l’appareil teste chaque clé (ou disque dur) pour être sûr qu’il lui sera possible d’enregistrer les émissions de façon à ce qu’il n’y ait pas de perte de qualité ou d’information. La solution consiste à changer de disque ou de clé par un modèle plus rapide. Je n’arrive pas à avoir accès aux applications réseaux. Vérifiez dans les paramètres réseaux que vous avez bien accès à internet. Allez dans MENU / Système / Réglages Réseau / Réglages IP.

19 - Accessoires utiles

Pour compléter votre installation de l’adaptateur Zapbox EH-D3 il existe dans la gamme de produit METRONIC des produits compatibles. - La gamme de télécommandes universelles. - Zap 6 Learning (495398) sa fonction Learning permet de mémoriser toutes les touches de votre télécommande d’origine. - Lecteur de carte 19 en 1 (495250) spécialement destiné au transfert et à l’échange rapide et facile de données.25 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Symptôme Cause possible Solution(s) à essayerVous recevez certaines chaînes numériques correctement, mais d’autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous recevez, le niveau de réception n’est pas très élevé. Vous êtes situé loin de l’émetteur.1 - Essayez un amplificateur d’intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antenne plus performante.Vous recevez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un appareil électrique s’allume, par exemple).Vous êtes perturbé par des parasites.1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.3 - Remplacez le câble entre l’antenne et la prise. Vous recevez certains multiplexes (certains canaux) mais d’autres sont perturbés ou pas reçus du tout.Vous êtes victimes d’échos.1 - modifiez légèrement l’orientation de l’antenne.2 - remplacez l’antenne par une nouvelle ayant des grilles anti-échos plus performantes. Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés. Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne : En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

21 - En cas de problème de réception26

Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Symptôme Cause possible Solution(s) à essayer Vous recevez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 48 (ou l’inverse). Votre antenne ne capte qu’une partie de la bande UHF. Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF. Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparemment aléatoires. Vous êtes en limite de zone. Procurez-vous une antenne plus performante. Qu’est-ce qu’une réception perturbée en numérique? En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l’image, ainsi que l’interruption du son, ou des bruits bizarres qui s’ajoutent au son. Réception avec antenne d’intérieur? Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c’est-à-dire avec une antenne d’intérieur. Il est toutefois possible de recevoir correctement avec une antenne d’intérieur si vous êtes situés à proximité d’un émetteur. Toutefois, en réception portable, on peut difficilement s’affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.27 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Adaptateur Appareil permettant de recevoir les chaînes en clair de la TNT. Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 48. Codec Codeur / Décodeur. Moyen d’encoder un contenu audio-vidéo, et de le décoder. Code PIN Numéro d’Identification Personnel = mot de passe. Emetteur Pylône truffé d’antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l’antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles. EPG Guide électronique des programmes. FTA En clair, gratuit. Vient de l’anglais free-to-air. Votre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci. Multiplex En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l’analogique, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l’analogique. Polarisation Orientation de l’onde émise par l’émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux. Terminal Equipement final d’une communication. Cet adaptateur est un terminal numérique. Terrestre Dans le cas qui nous intéresse, se rapporte aux transmissions dans l’air, par opposition à «câble» ou «satellite». TNT Télévision Numérique Terrestre.28 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

En cas de panne veuillez vous adresser à votre revendeur. N'envoyez jamais d’appareil chez METRONIC sans avoir au préalable obtenu un accord de retour. GARANTIE Ce paragraphe vous informe sur les conditions de la garantie qui s’applique aux appareils vendus en France. En achetant ce produit, vous bénéficiez d’une double garantie : une garantie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défauts qui pourraient exister au moment de l’achat. La garantie commerciale, facultative, couvre tout ce qui n’est pas couvert par la garantie légale, par exemple un défaut qui surviendrait plusieurs mois après l’achat du produit. En vertu de l’article L211-7 du code de la consommation, en l’absence de preuve du contraire, tout défaut survenant dans les deux ans suivants l’achat est présumé existant au moment de l’achat, et doit donc être pris en charge au titre de la garantie légale. En applica- tion de l’article 15 de la loi de 2014 relative à la consommation, nous vous informons que : Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l’emballage, des instructions de montage ou de l’installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.Pour être conforme au contrat, le bien doit :1° Etre propre à l’usage habituellement attendu d’un bien semblable et, le cas échéant : - correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l’acheteur sous forme d’échantillon ou de modèle ; - présenter les qualités qu’un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l’étiquetage ; 2° Ou présenter les caractéristiques définies d’un commun accord par les parties ou être propre à tout usage spécial recher- ché par l’acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.L’action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l’usage auquel on la destine, ou qui diminuent tellement cet usage que l’acheteur ne l’aurait pas acquise, ou n’en aurait donné qu’un moindre prix, s’il les avait connus.L’action résultant des vices rédhibitoires doit être intentée par l’acquéreur dans un délai de deux ans à compter de la découverte du vice. Les contrats de garanties (légale et commerciale) lient le particulier et le vendeur. Les conditions commerciales peuvent dépendre du réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiez, à titre commercial, de la garantie constructeur d’une durée indiquée sur l’emballage du produit. La garantie constructeur METRONIC couvre les défauts qui pourraient apparaître pendant la période de garantie. METRONIC s’engage à remettre en état un produit sous garantie, ou l’échanger par un produit équivalent ou supérieur. Les frais de port retour sont couverts, les frais de port aller restant à la charge du client. METRONIC s’engage à maintenir un stock de pièces détachées nécessaires à la réparation ou à l’utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1%. Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommandations figurant dans la notice de l’appareil.29 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller : Assistance technique : du lundi au jeudi de 9h à 12h / 14h à 18h et le vendredi de 9h à 12h / 14h à 17h Vous pouvez également nous envoyer un courrier électronique à l’adresse suivante : hotline@metronic.com Munissez-vous des informations suivantes avant tout appel :

• Modèle de terminal : Zapbox EH-D3 (441622)

ASSISTANCE ET CONSEILS

Le terme Dolby, Dolby Audio, et le sigle double-D sont des marques commerciales de Dolby Laboratories. Dolby, Dolby Audio, and the double-D symbol are trademarks of Dolby Laboratories. The terms HDMI, HDMI High-Denition Multimedia interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc ATTENTION : Ne pas ouvrir le produit sous risque de choc électrique. 100, rue de Gilles de GennesNODE PARK TOURAINE 37310 TAUXIGNYwww.metronic.comProduit fabriqué hors UE30 Assistance technique : 0892 350 315 : 0,35 € / min + prix d’appel Le soussigné, METRONIC, déclare que l’équipement radioélectrique du type adaptateur TNT Zapbox EH-D3 (441622) est conforme à la directive 2014/53/UE.Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante :http://medias.metronic.com/doc/441622-e8&y82-doc.pdf Informations réglementaires FRANCE Signication des logos Courant alternatifEquipement de classe II (Isolation double ou renforcée)Utilisation uniquement en intérieurL’appareil répond aux exigences de toutes les Directives européennes dont l’application impose le marquage CE. Directive DEEE Déclaration de Conformité Ce logo signie qu’il ne faut pas jeter les appareils hors d’usage avec les ordures ménagères. Les substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à la santé et à l’environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.Les équipements Metronic peuvent porter certains des logos suivants, dont vous trouverez ici la signication.3
