| Tipo de producto | Decodificador TDT |
| Marca | Metronic |
| Modelo | Zapbox EHD3 |
| Doble sintonizador | Sí |
| Resolución HDMI | 1080i |
| Estándar de video | PAL |
| Conectores | HDMI, Peritel, USB, Ethernet, S/PDIF |
| Alimentación | 230 V~, 50 Hz, 10 W máx |
| Grabación USB | Sí (disco duro externo, FAT32/NTFS) |
| Time Shift | Sí |
| Reproductor multimedia | Fotos, música MP3, videos AVI/MPG/MP4 |
| Guía EPG | Sí |
| Control parental | Por edad o por canal |
| Búsqueda de canales | Automática y manual |
| Pilas del mando a distancia | 2x AAA 1.5V |
| Idiomas del menú | Francés, Inglés, Alemán, etc. |
| Restablecimiento de fábrica | Sí |
| Apagado automático | Después de 3h (ajustable) |
| Mantenimiento y limpieza | Paño seco o ligeramente húmedo, no usar disolventes |
| Seguridad | No abrir, no obstruir las rejillas de ventilación, distancia mínima 5 cm, no exponer a llamas ni líquidos |
| Garantía de piezas de repuesto | 2 años después de fabricación (1% del stock) |
Preguntas frecuentes - zapbox EHD3 METRONIC
Preguntas de los usuarios sobre zapbox EHD3 METRONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Decodificador tnt en formato PDF gratis! Encuentra tus instrucciones zapbox EHD3 - METRONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. zapbox EHD3 de la marca METRONIC.
MANUAL DE USUARIO zapbox EHD3 METRONIC
El interior de su terminal contiene componentes sometidos a alta tensión; no abra jamás el aparato, incluso después de desenchufarlo. Generalmente los aparatos audio-video no están conectados a la tierra, puede notar descargas eléctricas (no peligrosas) tocando dos aparatos simultáneamente (o bien un aparato y el cable de antena). Le aconsejamos conectar los aparatos a la red después de efectuar todas las conexiones.
Si encuentra algún término que no comprende, en la parte «vocabulario» al final del manual, encontrará la mayoría de los términos técnicos explicados brevemente.
Para limpiar su terminal o su mando, no utilizar disolvente ni detergente. Es suficiente con un paño suave ligeramente humedecido para limpiar el polvo.
Conforme a las obligaciones referidas en la norma EN 60065, preste atención sobre los elementos de seguridad siguientes. No obstruir las aperturas de aireación con objetos (papeles, revistas, paños, etc). Dejar una distancia mínima de 5cm alrededor del aparato para segurar una aireación suficiente. No situar sobre el aparato o cerca de éste, fuentes de calor (velas, etc.) No exponer el aparato a salpicaduras de agua o cualquier otro líquido. No situar el aparato cerca de recipientes con líquido. Dejar el enchufe en un lugar accesible para ser usado como dispositivo de desconexión.
El mando necesita 2 pilas AAA 1.5V. Respetar la polaridad indicada en el compartimento. Por respeto del medio ambiente y la ley, no depositar las pilas usadas con la basura ordinaria. Depositarlas en los contenedores especiales en los puntos de venta.
Este símbolo se utiliza en varias ocasiones en el manual. Preste atención al texto que le acompaña.
La programación del terminal se realiza con menus. Para facilitar la lectura de este manual, el acceso a los menus se describe así : MENU / menu / sub-menu.
ES
Por ejemplo, cuando observe :
- Ir a MENU / Instalación / Búsqueda manual.
esto equivale a :
- Pulsar la tecla MENU para acceder al menu principal.
- Pulsar la tecla ▼ para seleccionar el menu Instalación y pulsar OK.
- Pulsar la tecla ▼ para seleccionar el sub-menu Búsqueda manual.
- Pulsar OK para validar.
- Las palabras escritas en negrita corresponden a las palabras que aparecen en los menus de la pantalla del TV.
Las funciones presentes en el aparato, pero no descritas en el manual no están cubiertas por la garantia. Asimismo, algunas funciones consideradas como no esenciales se han ocultado voluntariamente en este documento.
INDICE
1 Instalación 06
2 Descripción del mando 08
3 Descripción del receptor 10
4 Utilización cotidiana 11
5 Personalizar la lista de canales 11
6 Bloqueo parental 13
7 Reiniciar el receptor 14
8 Ajustes de pantalla 14
9 Radios 15
10 Ahorro de energía 15
11 Guia Electrónica de Programas (EPG) 16
12 Buscar canales 16
13 Mandos universales 17
14 Subtítulos y teletexto 17
15 Reproductor / grabador digital 18
16 Función reproductor multimedia 20
17 Función TIME SHIFT 23
18 Función aplicaciones de red 23
19 Accesorios útiles 24
20 En caso de problema de utilización 24
21 En caso de problema de recepción 25
22 Vocabulario 27
CERTIFICADO DE GARANTIA 28
ASISTENCIA Y CONSEJOS 29
INFORMACIONES REGLAMENTARIAS 30
1 - Instalación
A - Instalación simplificada
ES

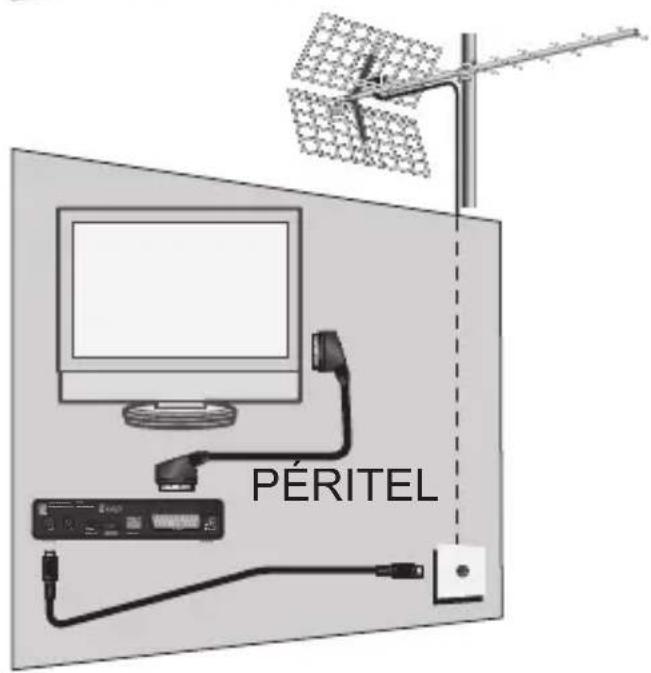

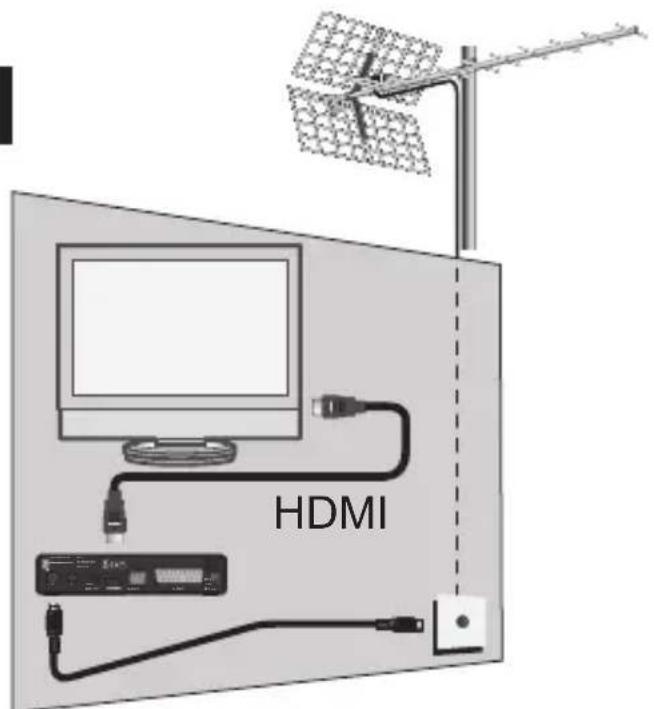

Con el aparato desconectado de la red, conectar directamente la antena a la entrada ANT (G página 10) del adaptador. Conectar el adaptador y el televisor con un cable HDMI. Encender el televisor y seleccionar el modo HDMI (consultar el manual del TV si es necesario). Si el TV no tiene entrada HDMI, puede conectar los aparatos con un cable euroconector. Conectar el cable de alimentación a la red. Insertar las pilas en el mando. El testigo verde del frontal de enciende.

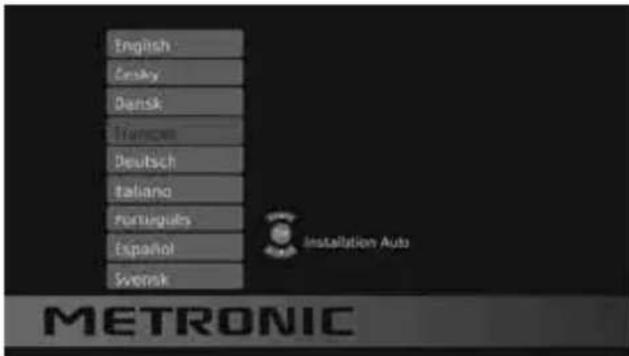

En la pantalla del televisor muestra un menu de selección de idioma. Si no es el caso, verificar las conexiones y el modo HDMI de su TV. Elegir el idioma con las teclas ▲▼, y pulsar OK.

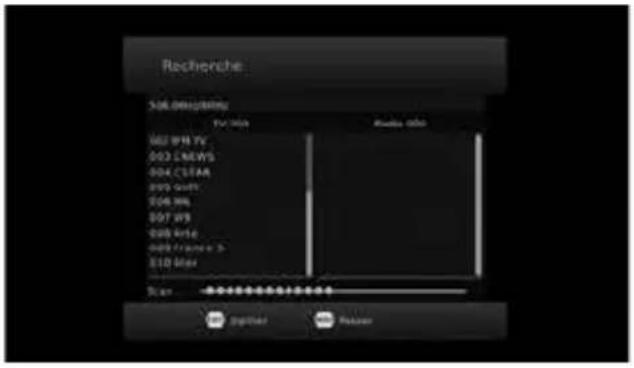

Comienza la búsqueda automática de canales. Al final de esta búsqueda, el adaptador muestra el primer canal, la instalación de base ha finalizado.
Para satisfacer a la mayoría, hemos ajustado los parámetros de fábrica de tal manera que las emisiones 4:3 se deforman para ocupar la totalidad de su pantalla 16:9 (ajuste 16:9 zoom). Si desea ver las emisiones 4:3 no deformadas, con barras negras a
izquierda y derecha de la pantalla, puede ajustar en MENU / Ajustes sistema / Sistema TV, la opción Formato de pantalla en 16:9.
ES

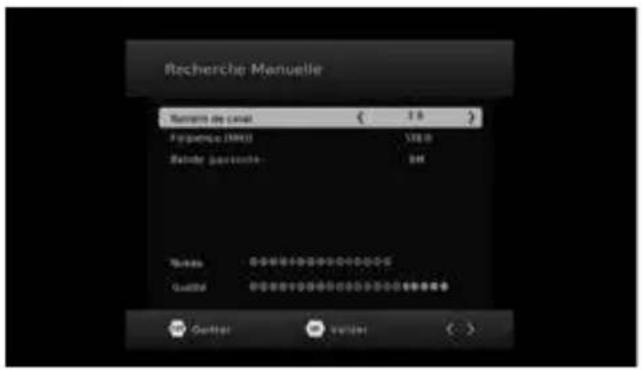

B - Calado / orientación de la antena
Conoce al menos un número de canal que emite en su región.
- Ir hasta MENU / Instalación / Búsqueda manual.
- Bajar hasta la tercera línea y seleccionar con las flechas ◀ un número de canal utilizado en su región.
- Espere algunos segundos y observe los gráficos de Nivel de recepción y Calidad.
- Gire la antena para maximizar la señal. A medida que se acerca a la dirección del transmisor, el Nivel debería aumentar, luego la Calidad. La calidad debe ser superior a la mitad del indicador para tener una imagen estable. Si la calidad nunca aumenta, el número de canal que ha elegido es incorrecto o el programa está demasiado lejos para su comisión.
- Una vez conseguido el nivel máximo, apretar las tuercas de fijación de la antena.
- Lanzar una búsqueda con Menu / Instalación / Búsqueda automática.
Caso n°2
Si no sabe qué canal se utiliza para captar los canales TDT, sugerimos el método siguiente:
ES
Debe conseguir primero una antena terrestre UHF con ganancia importante (mínimo 15 dB) y conectarla directamente a la entrada ANT del adaptador. Orientar la nueva antena en la misma dirección que la antigua y efectuar una búsqueda automática de canales (MENU / Búsqueda / Búsqueda automática).
Si encuentra canales que no había encontrado con la antigua antena, cambiar la antena antigua por la nueva. Si no, girar la antena 1/8 de vuelta y lanzar de nuevo una búsqueda automática. Si continúa sin encontrar canales, seguir girando 1/8 de vuelta efectuando una búsqueda cada vez. Finalmente, debería acabar recibiendo algunos canales. Situarse en uno de estos canales, pulsar INFO para mostrar el indicador de señal en la parte inferior. Girar la antena para maximizar la señal. Una vez conseguido el nivel máximo, apretar las tuercas de fijación de la antena. Efectuar una nueva búsqueda automática de canales.

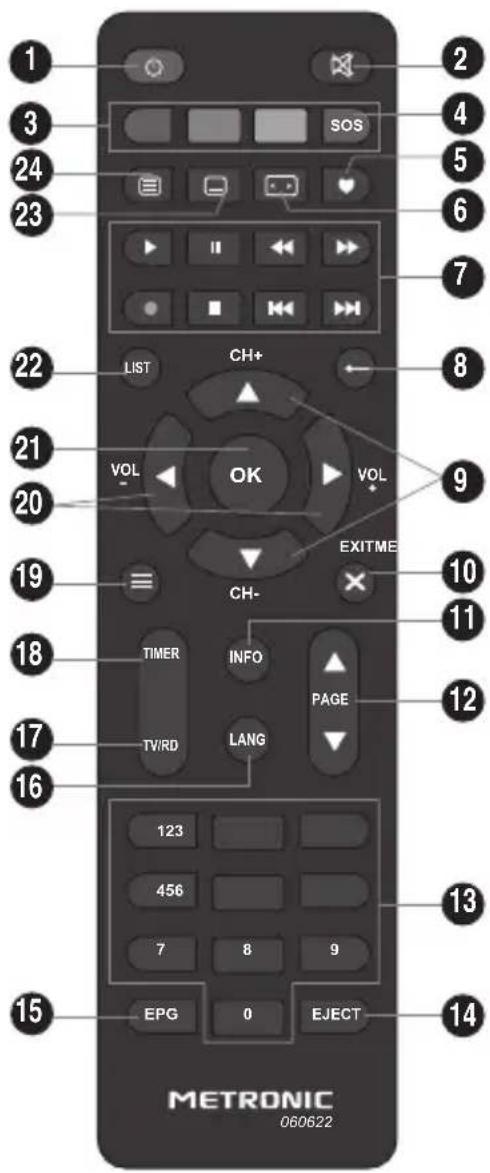

2 - Descripción del mando
1 Tecla !Permite poner en standby el receptor o encenderlo.
2 Tecla Permite cortar el sonido.
3 Teclas de colores. Utilizadas en ciertos menus.
4 Tecla SOS. Si ya no recibe ciertos canales, al presionar este Tecla durante 5 segundos se iniciará una búsqueda automática de canales..
5 Tecla ♥ Para acceder a la lista de canales favoritos.
6 Tecla : Permite cambiar el formato de pantalla. Permite seleccionar entre diferentes modos de gestión de programas 4:3 y 16:9.
7 Teclas dedicadas a las grabaciones :
: para lanzar la reproducción o retomarla después de una pausa. Acceso rápido al reproductor multimedia.
II : para pausar la reproducción o el directo (time-shift)
■ : para parar la grabación o reproducción en curso
● : para lanzar una grabación en el puerto USB ◀◀ : para retroceso rápido ◀◀ : archivo anterior
▶ : para avance rápido ▶ : archivo siguiente
8 Tecla ← Vuelve al último canal visualizado.
9 Teclas ▼▲. En utilización normal, para cambiar de canal. En los menus, permite pasar de una línea a la siguiente.
10 Tecla EXIT. Para volver a la pantalla anterior del menu y salir completamente de los menus.
11 Tecla INFO. Una pulsación muestra el banner de información del canal que incluye el título de la emisión actual y la próxima. Una pulsación doble muestra las características técnicas y el nivel de señal.
12 Teclas Page ▼▲. Permite pasar de página en las listas largas.
13 Teclas numériques. En utilización normal, para pulsar el número de canal deseado. En modo programación, permite introducir valores numéricos.
14 Tecla EJECT. Para desconectar con seguridad el soporte USB.
15 Tecla EPG. (guía electrónica de programas). Muestra el programa actual y el siguiente, cuando el canal transmite esta información..
16 Tecla LANG. Permite elegir el idioma de emisión, si están disponibles varias vias de audio.
17 Tecla TV/RD. Permite el paso del modo TV al modo Radio e inversamente.
18 Tecla TIMER. Permite programar una grabación.
19 Tecla MENU. Permite entrar en el menu principal.
20 Teclas ◀ ▶. En modo normal, ajusta el volumen. En el menú, le permite navegar y modificar los diferentes parámetros.
21 Tecla OK. Permite validar una selección en los menus. En modo normal (visualización de un canal), muestra la lista de canales.
22 Tecla LIST. Permite acceder directamente al menu de grabaciones.
23 Tecla Para activar o desactivar los subtítulos (DVB).
24 Tecla Para acceder al teletexto.
3 - Descripción del receptor
A Botón encender / apagar
B Botones cambio de canal
C Pantalla.
D Indicador luminoso. Testigo en color verde : en funcionamiento. Testigo en color rojo : en standby.
E Receptor infrarrojo (detecta la señal procedente del mando).
F Puerto USB
G Entrada antena terrestre..
H Salida antenna TV
Salida audio digital (S/PDIF) para el amplificador Home Cinema.
J Salida HDMI (Alta Definición digital).
K Puerto Ethernet
Salida euroconector. Para conectar el receptor al TV si éste no tiene toma HDMI.
M Alimentación eléctrica
4 - Utilización cotidiana
En utilización normal, sólo utilizará las teclas siguientes :
- Teclas VOL- / ◀ y ▶ / VOL+ para ajustar el volumen sonoro.
- Teclas ▼ / CH- y CH+/ ▲ para cambiar de canal.
- Tecla ✉ para cortar el sonido.
- Teclas numéricas para ir directamente a un canal.
- Tecla EPG para acceder a la guía de programas.
- Tecla ● para lanzar directamente una grabación.
- Tecla TIMER para programar una grabación.
- Tecla LIST para visualizar la lista de programas grabados.
- Tecla ▶ para lanzar la reproducción de un programa.
- Tecla ■ para parar la grabación o reproducción.
- Tecla PAUSE para pausar una emisión o la reproducción de una grabación.
- Tecla OK para acceder a la lista de canales.
5 - Personalizar lista de canales
Tiene varias posibilidades para personalizar la lista de canales. La primera consiste en crear una lista de canales favoritos. La segunda consiste en suprimir o desplazar los canales existentes.
A - Canales favoritos

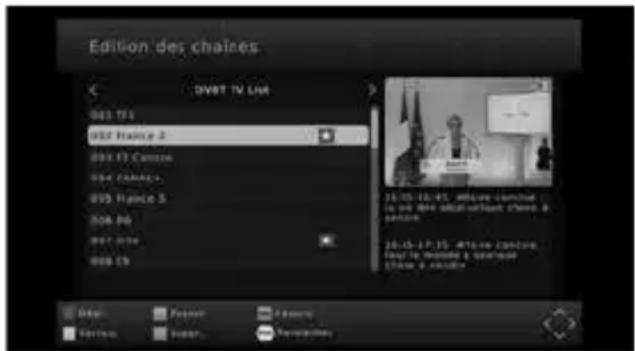

Seleccionar canales
- Ir a Menu / Gestión de canales / Edición de canales
- Introducir contraseña (por defecto: 000).
- Seleccionar el canal con las flechas (▲▼)
- Pulsar la tecla ♥ para activar la selección de canales favoritos, y seleccionar el canal que desea añadir a la lista y pulsar OK. Hay 4 categorias: Film, Noticias, Deportes, Música. Aparece una estrella al lado del canal.
- Por lo tanto, puede agregar varios canales a la lista deseada.
- Presione EXIT dos veces para confirmar la selección y salir del menú.
Nota : Se puede asignar un canal a varias categorías.
Pulsar la tecla ♥ para mostrar la lista de canales favoritos. Seleccionar el canal con las flechas ▲▼ y validar con OK. Una pulsación en la tecla OK o las teclas CH▲ y CH▼ permite volver a la lista completa de canales.
B - Modificar la lista de canales
Borrar canales
- Ir a Menu / Edición de canales / Edición de canales
- Introducir contraseña (por defecto: 000).
- Con las flechas ▲▼, seleccionar el canal a suprimir.
- Pulsar 2 veces la tecla AZUL, aparece el mensaje «desea suprimir?».
- Pulsar OK para validar la supresión.
- Pulsar 1 vez EXIT para salir del menu.
Desplazar canales
- Ir a Menu / Edición de canales / Edición de canales
- Introducir contraseña (por defecto: 000).
- Con las flechas ▲▼, seleccionar el canal a desplazar.
- Pulsar la tecla roja, aparece un pequeño cursor junto al nombre del canal.
- Con las flechas ▲▼, desplazar el canal a su nueva posición.
- Pulsar OK para validar la nueva posición.
- Pulsar 1 vez EXIT para salir del menu.
Nota : Por defecto, la opción LCN (Logical Channel Number) debería estar desactivada, para poder mover los canales en la lista. Si no es el caso, es necesario desactivar esta opción en MENU / Edición de canales / Orden automático LCN en < apagado > con las teclas ◀ ▶.
6 - Bloqueo paternal
Su receptor zapbox EH-D3 incluye un código secreto (PIN) que es 0000. El código secreto permite bloquear los canales para restringir su acceso. Es aconsejable cambiarlo.
Modificar contraseña
- Ir a MENU / Sistema / Definir contraseña.
- En la línea introducir contraseña antigua, introducir 0000.
- En la línea introducir contraseña antigua, introducir la nueva contraseña de 4 cifras.
- En la línea Confirmar contraseña, introducir la nueva contraseña de 4 cifras.
- Pulsar varias veces EXIT para salir de todos los menus.
Anotar y conservar la nueva contraseña.
Bloqueo por nivel moral
Este receptor utiliza un bloqueo paternal evolucionado que analiza las informaciones difundidas por los canales sobre el programa en curso. Si selecciona el límite a 12 años, su hijo podrá ver las emisiones declaradas «aptas» o «acuerdo paternal». Las emisiones que el canal declara no aptas a menores de 12 años se bloquearán. El bloqueo sólo es eficaz si su hijo ignora el código de acceso previamente ajustado. Para modificar el código de acceso.

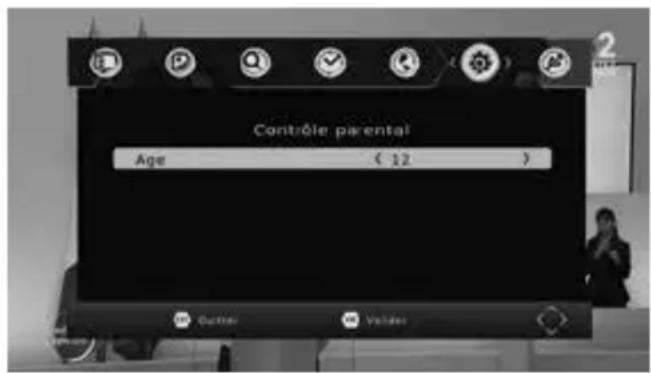

Para seleccionar el nivel moral :
- Ir a MENU / Sistema / Control parental.
- Introducir la contraseña (0000 si no ha modificado la contraseña, pasar a la siguiente etapa).
- En la línea Edad, seleccione la edad de su hijo con las flechas ◀ ▶.
- Presione EXIT repetidamente para salir del menú.
- Ir a Menu / Edición de canales / Edición de canales.
- Introducir contraseña (por defecto: 000).
- Con las flechas ▲▼, seleccionar el canal desplazar.
- Pulsar la tecla AMARILLA para bloquear el canal.
- Pulsar 1 vez EXIT para validar y salir del menu.
ES
Nota : El bloqueo por canal está desaconsejado cuando el nivel moral está activado.
7 - Reiniciar el receptor
El reinicio de fábrica puede ser útil si modifica la programación de su terminal y algunas funciones no responden. Reiniciando el terminal, vuelve a la configuración idéntica a la de un producto nuevo. Todas las personalizaciones (canales favoritos, bloqueados, etc.) se perderán.
- Pulsar MENU / Sistema / Reiniciar el receptor
- Introducir contraseña (por defecto: 000).
- Pulsar OK para validar.

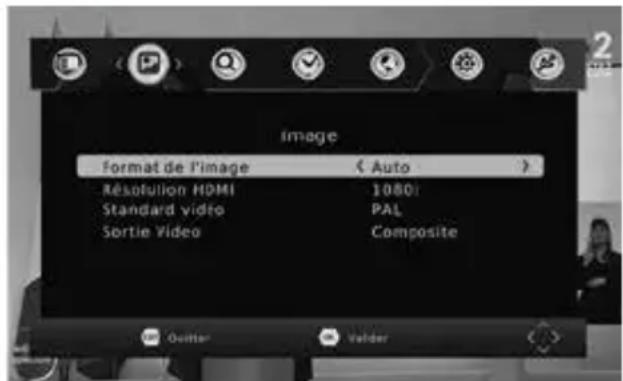

8 - Ajustes de pantalla
EI MENU / Imagen / Formato de imagen le permite elegir el formato de pantalla y así administrar las pantallas 4: 3 y 16: 9:
- 4/3 LETTERBOX. Para un TV 4:3 standard. Las imágenes 16:9 se visualizarán enteras, con bandas negras arriba y abajo.
- 4/3 PANSCAN. Para un TV 4:3.
Las imágenes 16:9 se visualizarán en toda la superfície de la pantalla, cortadas por la izquierda y derecha.
- 16/9 PillarBox. Para un TV 16:9 conectado al receptor con cable HDMI. Las imágenes 4:3 se muestran sin deformar, con bandas negras a izquierda y derecha.
- Auto. Para un TV 16:9 en modo pantalla completa. Las imágenes 4:3 se estiran horizontalmente para ocupar la totalidad de la pantalla. Se ha elegido este modo por defecto. Atención: este modo altera su percepción de la normalidad.
9 - Radios
La TDT también emite radios.
Pulsar la tecla TV/RAD, para entrar en el modo radio, la tecla OK muestra la lista de radios. No habrá imágenes en la pantalla.
ES
10 - Ahorro de energía
Para limitar el consumo inútil de energía, y de acuerdo con la normativa europea relativa al consumo de los aparatos eléctricos, se han tomado medidas para evitar que el receptor se quede en marcha inútilmente. Así, su receptor entrará automáticamente en modo standby cuando no se utilice durante 3 horas.
En el caso excepcional en el que visualiza una emisión de más de 3 horas sin utilizar el mando, un mensaje advierte del inminente modo standby. Pulsar simplemente la tecla ▲VOL▼, por ejemplo, para que el mensaje desaparezca.
Si, por cualquier razón, desea desactivar esta función:
- Ir a MENU / Horas / Standby automático.
- Seleccionar < Parar > con las flechas ◀ ▶.
- Pulsar 2 veces EXIT para salir de los menus.

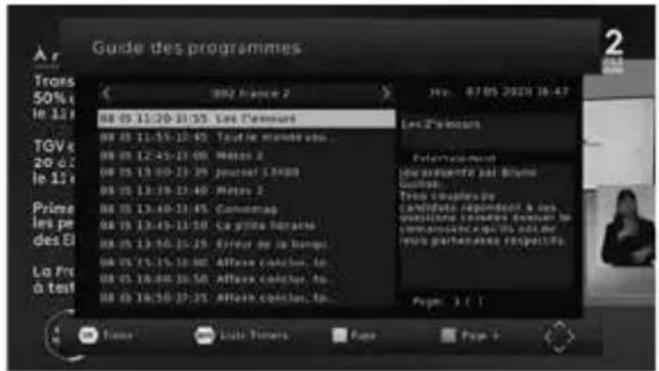

11 - Guia Electrónica de Programas (EPG)
La guía de programas permite consultar los programas TV por horas o días (si están disponibles).
Con las flechas ▲▼◀▶, puede seleccionar una emisión y pulsar la tecla OK para mostrar los detalles (si los ofrece el operador).
La ventana estará vacía si las informaciones no se ofrecen.

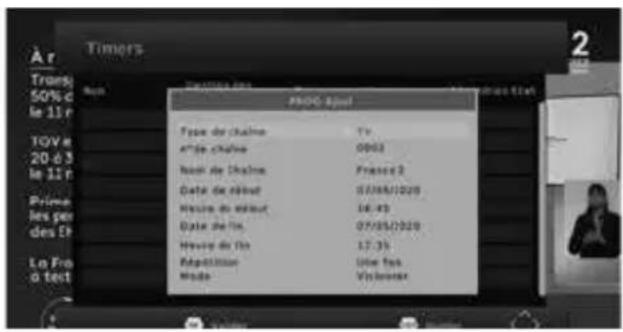

Tiene la posibilidad de programar la grabación de una emisión seleccionando la emisión que desea grabar y pulsando la tecla OK.
Conectar ahora un disco duro en el puerto USB del frontal.
Nota : Las informaciones de la guía de programas las difunden los operadores. Es posible que las informaciones no sean exactas. Es recomendable dejar un margen de tiempo en la programación. Para editar la programación pulsar la tecla INFO.
12 - Buscar canales
Esta operación se realizará tan pronto como pierda un canal o cuando los operadores emitan nuevos canales.
• Presione el Tecla SOS durante 5 segundos para comenzar la búsqueda.
13 - Mandos universales
Los mandos universales deben estar programados con un código (generalmente, de 3 o 4 cifras) para funcionar con aparato. El fabricante del mando es quien selecciona este código, y no el fabricante del aparato a controlar.
Su terminal es de fabricación reciente y es posible que no funcione con algunos mandos universales, incluso si el fabricante ha incluido códigos Metronic. Si no funciona ningún código Metronic, intentar una búsqueda automática. Si la búsqueda automática no funciona, probablemente los códigos de su terminal no han sido introducidos en el mando universal. Es aconsejable contactar con el fabricante del mando universal.
Les rogamos que comprenda que METRONIC no puede ayudar con los códigos de un mando universal que no es de la marca METRONIC.
Para un mando universal METRONIC (ver ejemplo en § 18 página 24 o la gama completa en www.metronic.com ), hay dos opciones :
- La referencia de su receptor está claramente indicada (mandos évolution 5 o superiores), es suficiente entonces con introducir el código indicado.
- La referencia no aparece, debe utilizar el código de otro receptor METRONIC compatible, como el modelo Zapbox HD-M1.
14 - Subtítulos y teletexto
Algunos canales difunden un teletexto. Para entrar, pulsar 📄 Algunos canales difunden, en algún momento, subtítulos DVB. Para activar :
- Pulsar — para visualizar la ventana Subtítulos.
- Pulsar ▼▲ para seleccionar un idioma de subtítulos.
- Pulsar OK para validar.
15 - Reproductor / grabador digital
Descripción rápida
Este apartado describe rápidamente el funcionamiento general. Es importante leer los párrafos siguientes para utilizar correctamente el puerto USB.
- Una vez conectado el disco duro o la llave USB en el puerto USB del frontal, puede grabar una emisión pulsando la tecla REC (●).
- La grabación comienza por un máximo de dos horas. Si desea modificar este tiempo, deberá presionar REC nuevamente y modificar la duración.
- Pulsar STOP ( ■) para parar la grabación.
Nota : cuando inserte un dispositivo USB, esperar a que aparezca el mensaje « USB conectado ». Con discos de gran capacidad, es normal esperar varios segundos.
Puede leer su grabación desde MENU / USB / Multimedia / PVR / HBPVR.
Para la reproducción de contenidos que no han sido grabados por el receptor Zapbox EH-D3, consultar § 16 página 22.
Tipos de formatos aceptados
El puerto USB del frontal está pensado para conectar un disco duro externo. La utilización de llaves USB, no se recomienda, por razones de velocidad de transmisión en general muy bajas. Puede probar con llaves de 4Gb mínimo, pero el funcionamiento no está garantizado.
Los dispositivos USB (llave o disco) deben estar formateados con el sistema FAT32 o bien NTFS. Si no se reconoce un disco o una clave, use su computadora para verificar el formato (clic derecho / propiedades en el explorador de archivos de Windows).
Debido a la gran variedad de modelos, no podemos garantizar un funcionamiento con todos los discos. Se necesita una velocidad de rotación mínima de 5400 vueltas / minuto. Si tiene algún problema con un modelo en particular, puede contactar con nosotros para informarnos acerca del modelo.
METRONIC declina toda responsabilidad en caso de pérdida de datos en el media debido a una utilización con el receptor TDT. Es recomendable efectuar una copia de seguridad y dedicar un disco únicamente a este uso.
A - Grabación simple
Para grabar una emisión TDT proceder así :
- Encender el receptor con la tecla ⏻.
- Seleccionar el canal a grabar con las teclas ▲▼ , pulsando el número, o bien seleccionando en la lista (tecla OK).
- Si no ha conectado el disco duro, conéctelo y espere algunos segundos hasta que aparezca el mensaje « disco USB conectado ». Cuando el mensaje desaparece, el disco duro está listo.
- Pulsar la tecla REC (●) ; la grabación de la emisión en curso se inicia en el soporte conectado en el USB. Por defecto, la duración de la grabación es de 2 horas. Para cambiar la duración de la grabación, presione Tecla REC (●). una vez. Aparece una ventana «Duración 01:59». Cambie el valor con el Teclas digital en el control remoto. Confirme la duración presionando OK.
Puede interrumpir en todo momento la grabación pulsando la tecla STOP (■) del mando y confirmando el paro (seleccionar SI y validar con OK).
Su terminal es un modelo de doble sintonizador, cuando graba un canal, no puede ver otro canal con el terminal. Por otro lado, si su televisor tiene TDT incorporada, puede ver cualquier canal en el televisor mientras el terminal graba otro canal usando su propio sintonizador.
B - Programar una grabación con temporizador
Puede programar hasta 10 grabaciones con temporizador.
Para programar una grabación en un canal, comience por ver este canal escribiendo su número o accediendo a él con Tecla OK.
- Pulsar la tecla TIMER.
- Pulsar la Tecla roja del mando para añadir una programación.
- En la línea de número de canal, se muestra el canal actual. Aún puedes cambiar de canal en este momento.
- En la línea Fecha de inicio insertar la fecha de inicio de la grabación.
- En la línea de tiempo de inicio, insertar el tiempo de inicio de la grabación.
- En la línea Fecha de fin, insertar la fecha de fin de la grabación.
-
En la línea Hora de fin, insertar la hora di fin de la grabación.
-
En la línea Repetir, elija «Una vez» para una sola grabación. También tiene la opción de elegir «Diario» o «Semanal».
- Validar con OK para grabar la programación.
- En la línea Modo, elija «Grabar» para grabar en el disco duro y
«Canal» para grabar con una videograbadora o reproductor de DVD.
Nota : También puede programar la grabación de un programa desde la EPG presionando el botón Tecla OK en el programa que desea grabar.
C - Función doble tuner
Cuando grabe, puede usar la función de sintonizador dual de este decodificador para ver un canal que no sea el grabado.
Para navegar puede :
- Utilizar las teclas CH+ y CH-.
ó - Pulsar OK para abrir la lista de canales
- Seleccione el canal deseado con CH+ y CH- y validar con OK.
D - Leer una grabación
- Ir a MENU / USB / Multimedia / PVR / HBPVR o pulsar la tecla LIST.
- Las grabaciones aparecen en forma de lista.
- Seleccionar la grabación deseada con las teclas ▲▼ y pulsar la tecla ▶ (PLAY) para iniciar la reproducción o pulsar la tecla OK para previsualizar en la ventana a la derecha. Pulsar la tecla roja para pasar a pantalla completa.
- La reproducción de la grabación se inicia.
- Puede avanzar o retroceder en una grabación pulsando las teclas avance
rápido ▶ (FFW), retroceso rápido ◀ (FRW).
Parar la reproducción :
Para detener la reproducción, presione STOP (■). El dispositivo muestra la lista de grabaciones, luego puede seleccionar otro video o volver al modo TV presionando repetidamente la tecla EXIT.
E - Borrar grabaciones
- Ir a MENU / USB / Multimedia / PVR / HBPVR ó pulsar la tecla LIST.
- Las grabaciones se muestran como una lista.
- Seleccione la grabación deseada con las teclas ▲▼ y presione la tecla amarilla.
- Aparece un icono antes del nombre de la grabación.
- Puedes seleccionar múltiples registros de la misma manera.
- Pulsar OK para validar su selección, y pulsar de nuevo OK para suprimir las grabaciones seleccionadas.
- Pulsar 2 veces EXIT para salir del menu.
F - Exportar una grabación a un PC
Las grabaciones se guardan en el directorio HBPVR en el disco duro. Cada registro crea 4 archivos, cuyo nombre contiene el nombre del canal, la fecha y la hora de inicio. El EH-D3 utiliza archivos con las extensiones .idx, .meta, .pmt para guardar los datos de grabación, como la información de control parental. El archivo .mts contiene las grabaciones de audio y video.
El archivo .mts se puede leer en una computadora con software capaz de reproducir este formato de video. Con VLC versión 3.0.8 o superior, por ejemplo: www.videolan.org
El bloqueo parental no funciona en la computadora, solo funciona en el EH-D3
Si está viendo una grabación en su computadora y la imagen tiene efectos de «peine» (entrelazado), active el filtro de desentrelazado en su reproductor de video (consulte la ayuda de VLC).
Nota : La decodificación de video de alta definición requiere muchos recursos informáticos, asegúrese de tener una computadora (con un procesador o tarjeta gráfica) con capacidad informática capaz de decodificar video de alta definición. La falta de poder a menudo aparece como imágenes desiguales.

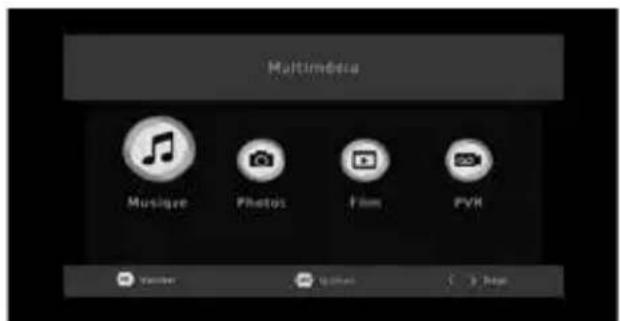

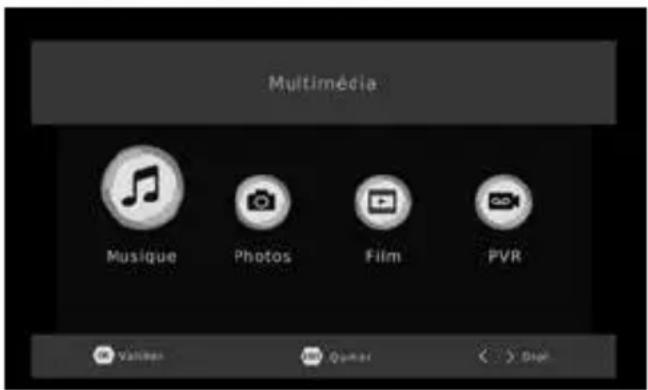

16 - Función reproductor multimedia
Además de las grabaciones realizadas por el propio dispositivo, puede reproducir otros videos almacenados en el disco. El acceso a este contenido se realiza a través de MENÚ / USB / Multimedia cuando mira televisión.
Este menú muestra el contenido del disco USB y, por lo tanto, puede ver
videos (se admiten la mayoría de los archivos en formato .AVI, .MPG y MP4) seleccionando el archivo y presionando la tecla ▶ (PLAY) ó OK.
El reproductor multimedia también le permite reproducir fotos y música en su disco duro. Use la tecla LIST para seleccionar el modo de foto, video o música.
Su adaptador Zapbox EH-D3 también le permite reproducir archivos de música en formato MP3.
17 - Función TIME SHIFT
TIME SHIFT le permite pausar un programa y reanudarlo cuando lo desee. Cuando está viendo un programa y es interrumpido (por el teléfono, por ejemplo), puede pausar el programa y reanudarlo donde lo dejó. Para hacer esto, simplemente presione el botón II PAUSE, la imagen se congela, y cuando regrese, presione el botón ▶ PLAY para reanudar la transmisión.
En el modo TIME SHIFT, puede usar la tecla ▶(FFW) para avanzar rápidamente o la tecla ◀(FRW) para retroceder. Por lo tanto, le conviene ingresar al modo TIME SHIFT tan pronto como sienta que en algún momento deseará revisar una acción de un programa, por ejemplo, durante un partido de fútbol. Para detener TIME SHIFT presione el botón STOP.
18 - Función aplicaciones de red
Su decodificador está equipado con un puerto Ethernet que le permite acceder a Internet y, por lo tanto, beneficiarse de la función de aplicaciones de red. La aplicación disponible es RSS.
Para utilizar esta función:
- Conecte su caja de internet al decodificador con un cable RJ45
- Ir a Menu / USB / Apps Red.
- Pulsar OK para acceder a la aplicación RSS
Puede agregar feeds manualmente a la lista actual usando el Tecla rojo en su control remoto.
Nota : Debe ingresar la dirección completa del feed que desea agregar.
19 - Accesorios útiles
Para completar la instalación del adaptador Zapbox EH-D3, hay productos compatibles en la gama de productos METRONIC.
ES
- La gama de controles remotos universales.
- Zap 6 Learning (495398) su función de aprendizaje le permite memorizar todas las Teclas de su control remoto original.
- Lector de tarjetas 19 en 1 (495250) especialmente diseñado para la transferencia e intercambio de datos rápido y fácil.
20 - En caso de problemas
Algunos canales no funcionan.
Realizar una búsqueda de canales.
Cuando presiono el Tecla REC, no pasa nada.
Verifique que el disco duro o la memoria USB estén bien conectados. Si se trata de un disco duro USB externo y tiene su propia fuente de alimentación, verifique que esté conectado correctamente, generalmente un indicador se enciende o parpadea en el disco duro. Si el disco está bien alimentado, verifique que esté formateado y que contenga al menos una partición en FAT32 o NTFS.
¿Por qué el dispositivo muestra «Unidad USB demasiado lenta» cuando mi unidad USB está insertada?
El dispositivo necesita un disco o una llave USB capaz de recibir la información grabada rápidamente, para esto, el dispositivo prueba cada llave (o disco duro) para asegurarse de que podrá guardar el difunde para que no haya pérdida de calidad o información.
La solución es cambiar los discos o claves con un modelo más rápido.
No puedo acceder a las aplicaciones de red.
Compruebe en la configuración de red que tiene acceso a Internet. Ir a MENU / Sistema / Ajustes de Red / Ajustes IP.
21 - En caso de problema de recepción
Para ayudarlo a diagnosticar su problema, puede ser útil conocer la posición de los transmisores digitales, así como los canales UHF utilizados.
Importante: en caso de un problema de recepción digital terrestre, es necesario definir con la mayor precisión posible el síntoma exacto que le concierne :
Dependiendo del tipo de problema que tenga, la tabla a continuación brinda una posible causa y una o más soluciones para intentar sucesivamente.
| Síntoma Causa posible Solución(es) a probar | ||
| Recibe ciertos canales digitales correctamente, pero otros se reciben mal o no se reciben. En los canales que recibe, el nivel de recepción no es muy alto. | Estás ubicado lejos del repetidor. | 1 - Pruebe con un amplificador de interior.2 - Pruebe con un amplificador de mástil.3 - Obtenga una antena de mejor rendimiento. |
| Recibe todos los canales digitales, pero la recepción se altera en ciertos momentos (cuando un aparato eléctrico está encendido, por ejemplo). | Te molestan los parásitos. | 1 - Reemplace el cable de TV que va de la toma de TV a su terminal con un cable blindado reforzado.2 - Reemplace los accesorios (distribuidores, desviadores) con productos blindados.3 - Reemplace el cable entre la antena y el enchufe. |
| Recibes ciertos múltiplex (ciertos canales) pero otros se alteran o no se reciben. | Ustedes son víctimas de los ecos. | 1 - modifique ligeramente la orientación de la antena.2 - reemplace la antena con una nueva que tenga rejillas anti-eco más efectivas. |
| Recibe canales entre 21 y 35, pero no entre 36 y 48 (o viceversa). | Su antena solo recibe parte de la banda UHF. | Obtenga una antena destinada a operar en toda la banda UHF. |
| Su recepción está bien la mayor parte del tiempo, pero se interrumpe cuando llueve o en ciertos momentos aparentemente aleatorios. | Está en el límite de zona. | Obtenga una antena con mejor rendimiento. |
¿Qué es la recepción digital perturbada?
En la recepción digital, una recepción perturbada se manifiesta por una imagen que congela, parcial o totalmente, un efecto de «mosaico» en la imagen, así como la interrupción del sonido o ruidos extraños que se agregan al sonido..
Recepción con antena interior?
Los parámetros de transmisión utilizados en Francia no están optimizados para la recepción portátil, es decir, con una antena interior. Sin embargo, es posible recibir correctamente con una antena interior si está ubicado cerca de un transmisor.
Sin embargo, en la recepción portátil, es difícil deshacerse del ruido ambiental (teléfonos inalámbricos, aspiradoras, ...). Por lo tanto, es normal que la recepción se altere a veces.
22 - Vocabulario
Receptor Aparato que permite recibir canales gratuitos de TDT
Canal Número dado a una banda de frecuencia. En UHF, los canales están numerados del 21 al 69.
Codec Codeficador / Decodificador: medio de codificar un contenido audio-video y descodificarlo.
Emetteur Torre con antenas que retransmiten canales (digitales o analógicos) y hacia el cual es necesario dirigir la antena terrestre. ATENCIÓN: un repetidor no puede emitir todos los canales disponibles.:
EPG Guía Electrónica de Programas.
FTA En abierto, gratuito. Del inglés Free To Air. Su terminal puede recibir todos los canales digitales terrestres gratuitos.
Multiplex En terrestre, conjunto de canales emitidos en la misma frecuencia, el mismo canal.
Digital Señal utilizado en las transmisiones modernas. Respecto al analógico, el digital permite entorpecer menos el espectro (conjunto de las frecuencias disponibles). A banda de transmisión constante, el digital permite difundir más cadenas que el analógico. Las cadenas digitales existen desde hace varios años sobre el cable y el satélite. Sustituirá, a término, a las cadenas analógicas en transmisión terrestre. Atención, una misma cadena (ej. TVE1) puede emitirse en analógico y en digital.
Polarización Orientación de la onda emitida por el repetidor. La mayoría de las emisiones en UHF son en horizontal.
Terminal Equipamiento final de una comunicación. El adaptador Zapbox es un terminal digital.
Terrestre En este caso, se refiere a las transmisiones en el aire, contrariamente al cable o satélite.
TDT Televisión Digital Terrestre.
METRONIC
CERTIFICADO DE GARANTIA
Este aparato tiene una garantía legal de 2 años (24 meses) en mano de obra y materiales a partir de la fecha de compra del producto. En caso de avería, el cliente debe enviar el producto para su reparación. Es recomendable enviar el producto en su embalaje original, bien protegido para evitar daños en el transporte. Enviar el aparato (INCLUIDO MANDO) junto con el Certificado de Garantía legal y una copia del COMPROBANTE DE COMPRA (factura o ticket de caja).
METRONIC comprobará que el aparato está en garantía y no ha sido objeto de un mal uso o manipulación, y, posteriormente será reparado. Una vez reparado, los gastos de transporte de vuelta a su domicilio son a nuestro cargo (sólo Península y Baleares). Quedan excluídos de esta garantía los daños producidos debidos a la manipulación del aparato o mando a distancia, daños físicos producidos por líquidos corrosivos, manchas, etc. También quedan excluídos daños producidos por subidas de tensión de la red eléctrica y las averías producidas por catástrofes naturales (fuego, rayos, inundaciones, golpes y caídas).
Las pilas o baterias que hayan alcanzado el final de su vida útil no estarán cubiertas por la garantía. El cambio por avería del equipo o de cualquier pieza del mismo no implicará prorroga de garantía.
Durante el resto del tiempo de garantía el aparato será reparado siempre que no haya sido objeto de un mal uso o manipulación. En caso de un aparato manipulado previamente, METRONIC proporcionará un presupuesto de reparación que deberá pagar ANTES de la reparación. Si el periodo de garantía ha finalizado, también se podrá realizar un presupuesto de reparación. Es IMPRESCINDIBLE contactar con el servicio técnico de METRONIC antes de enviar cualquier aparato.
Fabricado fuera de la UE
Conforme con la norma EN 60065, le pedimos atención acerca de los elementos de seguridad siguientes: No obstruir las aperturas de ventilación con objetos como: periódicos, paños, etc. Dejar una distancia mínima de 5cm alrededor del aparato para una ventilación suficiente. No situar el aparato cerca de llamas. No exponer el aparato a salpicaduras de agua ni cerca de recipientes con líquidos. El enchufe debe estar en un lugar accesible. Por respeto al medio ambiente y la ley, no tirar las pilas usadas con la basura ordinaria. Entregarlas en un centro de reciclaje
En caso de avería, póngase en contacto con su distribuidor.
Nunca envíe un dispositivo a METRONIC sin obtener primero un acuerdo de devolución.
ASISTENCIA Y CONSEJOS
A pesar de nuestro esfuerzo en la concepción de nuestros productos y realización de este manual, puede encontrar dificultades.
ES
No dude en llamarnos, le atenderemos como se merece: de lunes a viernes de 9 a 12,30h y de 14.30 a 17h. al 93 713 26 25
o bien al e-mail: soporte@metronic.com :
Recuerde las informaciones siguientes ANTES DE LLAMAR :
- Modelo de receptor: Zapbox EH-D3 (441622)
PRECAUCIÓN: No abra el producto con riesgo de descarga eléctrica.
DOLBY AUDIO
Fabricado bajo licencia de Dolby Laboratories. El término Dolby y el símbolo doble-D son marcas comerciales de Dolby Laboratories.
METRONIC
Informaciones reglamentarias
ES
Significado de los logos
El equipo de Metronic puede llevar algunos de los siguientes logotipos, cuyo significado se puede encontrar aquí.
 | Corriente alterna |
 | Equipo de clase II(Aislamiento doble o reforzado) |
 | Solamente para uso en interiores |
 | El dispositivo cumple los requisitos de todas las directivas europeas, cuya aplicación requiere el marcado CE. |
Directiva DEEE
Este logotipo significa que no debe tirar los aparatos averiados o ya usados con la basura ordinaria. Estos aparatos son susceptibles de contener sustancias peligrosas que pueden perjudicar la salud y el medio ambiente. Exija la recogida de estos aparatos por su distribuidor o bien utilice los medios de recogida selectiva que están a su disposición en su localidad
Declaración de Conformidad
El abajo firmante, METRONIC, declara que el equipo de radio del tipo de adaptador TNT Zapbox EH-D3 (441622) cumple con la directiva 2014/53 / UE.
El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet :
http://medias.metronic.com/doc/441622-e8&y82-doc.pdf
LEIA CUIDADOSAMENTE
◀ : para retrocesso rápido ◀ : arquivo anterior
10 - Economía de energía
11 - Guia Electrónica de Programas (EPG)
• Presione el Tecla SOS durante 5 segundos para comenzar la búsqueda.
13 - Comandos universais
EPG Guía Electrónica de Programas.
Fabricado fuera de la UE
