MANUAL DE USUARIO ZAPBOX HD-Z3 IP METRONIC

Receptor TDT HD con puerto USB ES LEER ATENTAMENTE El interior de su terminal contiene componentes sometidos a alta tensión; no abra jamás el aparato, incluso después de desenchufarlo. Generalmente los aparatos audio-video no están conectados a la tierra, puede notar descargas eléctricas (no peligrosas) tocando dos aparatos simultáneamente (o bien un aparato y el cable de antena). Le aconsejamos conectar los aparatos a la red después de efectuar todas las conexiones.

ES Si encuentra algún término que no comprende, en la parte «vocabulario» al final del manual, encontrará la mayoría de los términos técnicos explicados brevemente.

Para limpiar su terminal o su mando, no utilizar disolvente ni detergente. Es suficiente con un paño suave ligeramente humedecido para limpiar el polvo.

Conforme a las obligaciones referidas en la norma EN 60065, preste atención sobre los elementes de seguridad siguientes. No obstruir las aperturas de aireación con objetos (papeles, revistas, paños, etc). Dejar una distancia mínima de 5cm alrededor del aparato para segurar una aireación suficiente. No situar sobre el aparato o cerca de éste, fuentes de calor (velas, etc.) No exponer el aparato a salpicaduras de agua o cualquier otro líquido. No situar el aparato cerca de recipientes con líquido. Dejar el enchufe en un lugar accesible para ser usado como dispositivo de desconexión. El mando necesita 2 pilas AAA 1.5V. Respetar la polaridad indicada en el compartimento. Por respeto del medio ambiente y la ley, no depositar las pilas usadas con la basura ordinaria. Depositarlas en los contenedores especiales en los puntos de venta. Este símbolo se utiliza en varias ocasiones en el manual. Preste atención al texto que le acompaña

Este logotipo significa que no debe tirar los aparatos averiados o ya usados con la basura ordinaria. Estos aparatos son susceptibles de contener sustancias peligrosas que pueden perjudicar la salud y el medio ambiente. Exija la recogida de estos aparatos por su distribuidor o bien utilice los medios de recogida selectiva que están a su disposición en su localidad

Servicio técnico: soporte@metronic.com · 902 09 01 36

ES Debido a la constante aparición de nuevos canales, algunos canales TDT cambiarán de frecuencia. En consecuencia, perderá canales. Gracias a la tecla SOS (tecla azul del mando) podrá recuperar sus canales fácilmente. Una pulsación durante

3 segundos sobre esta tecla lanzará automáticamente una nueva búsqueda de canales.

La programación del terminal se realiza con menus. Para facilitar la lectura de este manual, el acceso a los menus se describe así : MENU

/ menu / sub-menu. Por ejemplo, cuando observe :

• Ir a MENU / Instalación / Búsqueda manual. esto equivale a :

• Pulsar la tecla MENU para acceder al menu principal.

• Pulsar la tecla 6 para seleccionar el menu Instalación y pulsar OK. • Pulsar la tecla 6 para seleccionar el sub-menu Búsqueda manual. • Pulsar OK para validar. • Las palabras escritas en negrita corresponden a las palabras que aparecen en los menus de la pantalla del TV. Las funciones presentes en el aparato, pero no descritas en el manual no están cubiertas por la garantia. Asimismo, algunas funciones consideradas como no esenciales se han ocultado voluntariamente en este documento.

Servicio técnico: soporte@metronic.com · 902 09 01 36

1 Instalación 2 Descripción del mando 3 Descripción del receptor 4 Utilización cotidiana 5 Personalizar la lista de canales 6 Bloqueo parental 7 Reiniciar el receptor 8 Ajustes de pantalla 9 Radios 10 Ahorro de energía 11 Guia Electrónica de Programas (EPG) 12 Búsqueda de canales 13 Mandos a distancia universales 14 Subtítulos y teletexto 15 Reproductor / grabador digital 16 Función TIME SHIFT 17 Función Reproductor Multimedia 18 Accesorios útiles 19 En caso de problema de utilización 20 En caso de problema de recepción 21 Vocabulario CUESTIONARIO DE CALIDAD GarantiA AsISTENCIA Y CONSEJOS

06 08 09 09 11 12 12 13 13 14 15 15 15 16 19 20 21 21 22 24 25 26 27

Servicio técnico: soporte@metronic.com · 902 09 01 36

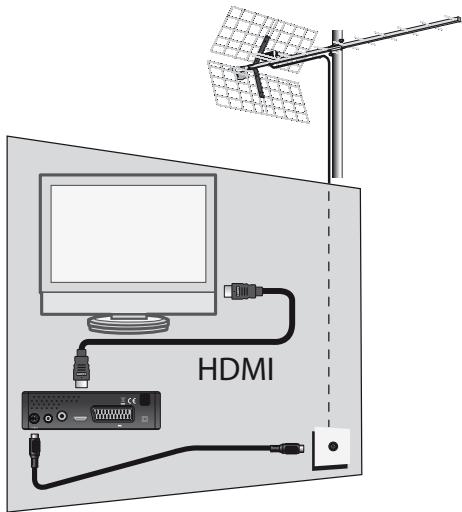

ES A - Instalación simplificada Con el aparato desconectado de la red, conectar directamente la antena a la entrada ANT (D página 8) del adaptador. Conectar el adaptador y el televisor con un cable HDMI. Encender el televisor y seleccionar el modo HDMI (consultar el manual del TV si es necesario). Si el TV no tiene entrada HDMI, puede conectar los aparatos con un cable euroconector. Conectar el cable de alimentación a la red. Insertar las pilas en el mando. El testigo verde del frontal de enciende.

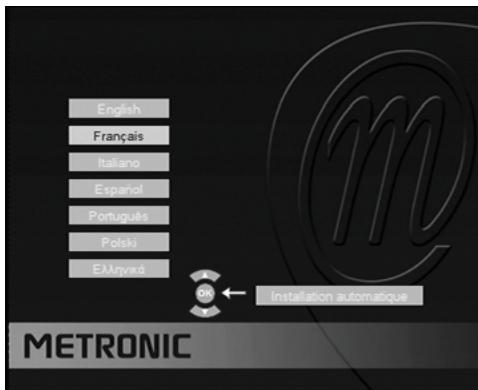

HDMI En la pantalla del televisor muestra un menu de selección de idioma. Si no es el caso, verificar las conexiones y el modo HDMI de su TV.

Elegir el idioma con las teclas 56, y pulsar OK. Comienza la búsqueda automática de canales. Al final de esta búsqueda, el adaptador muestra el primer canal, la instalación de base ha finalizado.

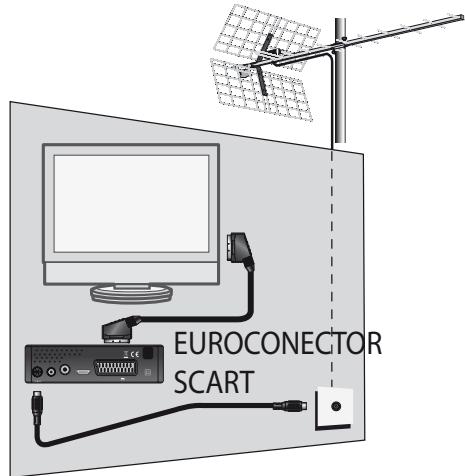

EUROCONECTOR SCART Para satisfacer a la mayoría, hemos ajustado los parámetros de fábrica de tal manera que las emisiones 4:3 se deforman para ocupar la totalidad de su pantalla 16:9 (ajuste 16:9 zoom).

Si desea ver las emisiones 4:3 no deformadas, con barras negras a izquierda y derecha de la pantalla, puede ajustar en MENU / Ajustes sistema / Sistema TV, la opción Formato de pantalla en 16:9 HDMI. Nota : Si su receptor está conectado a su TV con un cable euroconector, puede modificar en MENU / Ajustes sistema / Sistema TV la opción 4 Servicio técnico: soporte@metronic.com · 902 09 01 36

Resolución en RGB para una imagen más adaptada a este cable.

ES B - Calado / orientación de la antena

Se distinguen dos casos dependiendo si conoce o no el número de canal UHF sobre el cual pretende captar la TDT.

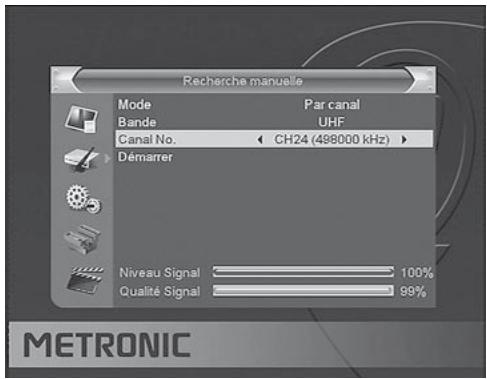

Conoce al menos un número de canal (entre 21 y 69) que emite en su región.

• Ir hasta MENU / Instalación /

Búsqueda manual. • Bajar hasta la tercera línea y seleccionar con las flechas 34 un número de canal utilizado en su región. • Espere algunos segundos y observe los gráficos de Nivel de recepción y Calidad. • Girar la antena para maximizar la señal. Cuando se aproxime hacia el repetidor, aumentará el Nivel, después la Calidad. Para una imagen estable, es necesaria una calidad mínima de 65%. Si la Calidad no aumenta, significa que el número de canal elegido es incorrecto, o bien la emisión está demasiado lejos de su antena. • Una vez conseguido el nivel máximo, apretar las tuercas de fijación de la antena. • Lanzar una búsqueda con Menu / Instalación / Búsqueda automática. 5 Servicio técnico: soporte@metronic.com · 902 09 01 36

Si no sabe qué canal se utiliza para captar los canales TDT, sugerimos el

ES método siguiente :

Debe conseguir primero una antera terrestre UHF con ganancia importante

(mínimo 15 dB) y conectarla directamente a la entrada ANT del adaptador. Orientar la nueva antena en la misma dirección que la antigua y efectuar una búsqueda automática de canales (MENU / Búsqueda / Búsqueda automática). Si encuentra canales que no había encontrado con la antigua antena, cambiar la antena antigua por la nueva. Si no, girar la antena 1/8 de vuelta y lanzar de nuevo una búsqueda automática. Si continúa sin encontrar canales, seguir girando 1/8 de vuelta efectuando una búsqueda cada vez. Finalmente, debería acabar recibiendo algunos canales. Situarse en uno de estos canales, pulsar INFO para mostrar el indicador de señal en la parte inferior. Girar la antena para maximizar la señal. Una vez conseguiro el nivel máximo, apretar las tuercas de fijación de la antena. Efectuar una nueva búsqueda automática de canales.

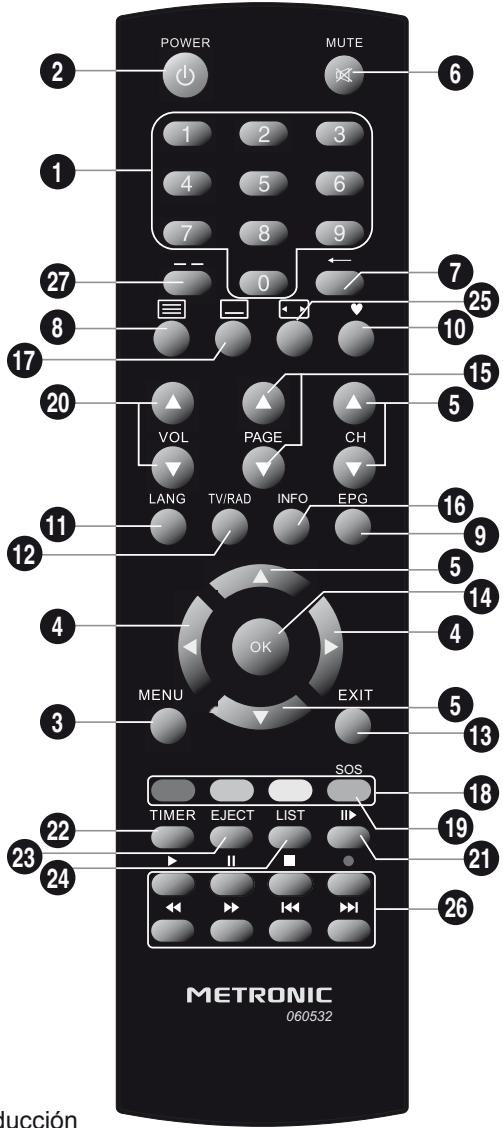

2 - Descripción del mando

1 Teclas numéricas. En utilización normal, para pulsar el número de canal deseado. En modo programación, permite introducir valores numéricos.

2 Tecla . Permite poner en standby el receptor o encenderlo.

3 Tecla MENU. Permite entrar en el menu principal. 4 Teclas 34. En el menu, permite modificar los diferentes parámetros. En modo normal, permite ajustar el volumen.

5 Teclas . En utilización normal, para cambiar de canal. En los menus, permite

6 7 8 9 10 11 12 13 14 6

pasar de una línea a la siguiente. En reproducción de una grabación, permite avanzar o retroceder por saltos.

Tecla . Permite cortar el sonido. Tecla . Vuelve al último canal visualizado. Tecla . Para acceder al teletexto. Tecla EPG (guía electrónica de programas). Muestra el programa en curso y el programa siguiente, si estas informaciones están disponibles. Tecla . Para acceder a la lista de canales favoritos. Tecla LANG. Permite elegir el idioma de emisión, si están disponibles varias vias de audio. Tecla TV/RAD. Permite el paso del modo TV al modo Radio e inversamente. Tecla EXIT. Para volver a la pantalla anterior del menu y salir completamente de los menus. Tecla OK. Permite validar una eleccíon en los menus. En modo normal (visualización de un canal), muestra la lista de canales. Teclas Página 65. Permite pasar de página en las listas largas. Servicio técnico: soporte@metronic.com · 902 09 01 36

16 Tecla INFO. Una pulsación muestra

el banner de información del canal

2 que incluye el título de la emisión actual y la próxima. Una pulsación doble muestra las características 1 técnicas y el nivel de señal. Tecla . Para activar o desactivar los subtítulos (DVB). Teclas de colores. Utilizadas en 27 ciertos menus. Tecla SOS. Si no recibe algunos 8 canales, pulsando 3 segundos 17 esta tecla lanzará una búsqueda 20 automática de canales. Teclas VOL. Permiten ajustar el volumen. Tecla . Permite ralentizar la re11 producción del video en curso. 12 Tecla TIMER. Permite programar una grabación. 4 Tecla EJECT. Para desconectar con seguridad el soporte USB. Tecla LIST. Permite acceder direc3 tamente al menu de grabaciones. Tecla . Permite cambiar el formato de pantalla. Permite seleccionar entre diferentes modos de 22 gestión de programas 4:3 y 16:9. 23 Teclas dedicadas a las grabacio24 nes : : para lanzar la reproducción o retomarla después de una pausa. Acceso rápido al reproductor multimedia. ; : para pausar la reproducción o el directo (time-shift) : para parar la grabación o reproducción en curso = : para lanzar una grabación en el puerto USB 7 : para retroceso rápido 9 : archivo anterior 8 : para avance rápido : : archivo siguiente Tecla - -. inutilizada en este modelo.

Servicio técnico: soporte@metronic.com · 902 09 01 36

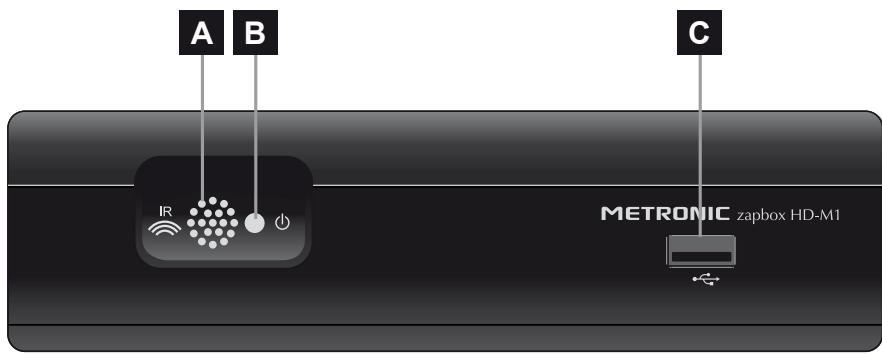

3 - Descripción del receptor

ES A Receptor infrarrojo (detecta la señal procedente del mando).

B Indicador luminoso. Testigo en color verde : en funcionamiento. Testigo en color rojo : en standby.

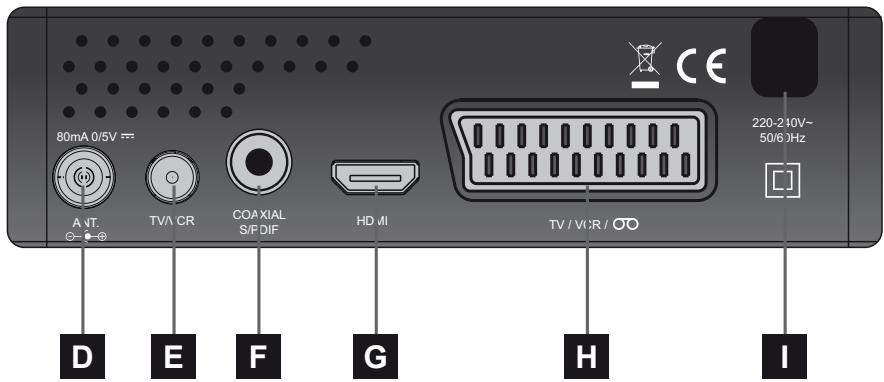

D Entrada antena terrestre. E Salida antena TV (o video). F Salida audio digital (S/PDIF) para el amplificador Home Cinema. G Salida HDMI (Alta Definición digital). H Salida euroconector. Para conectar el receptor al TV si éste no tiene toma HDMI. I Alimentación eléctrica.

TV/VCR COAXIAL S/PDIF HDMI D E F G TV / VCR /

Servicio técnico: soporte@metronic.com · 902 09 01 36

4 - Utilización cotidiana

En utilización normal, sólo utilizará las teclas siguientes : • Teclas  para ajustar el volumen sonoro (o VOL5 y VOL6). • Teclas  para cambiar de canal (o CH5 y CH6). • Tecla para cortar el sonido. • Teclas numéricas para ir directamente a un canal. • Tecla EPG para acceder a la guia de programas. • Tecla  para lanzar directamente una grabación. • Tecla TIMER para programar una grabación. • Tecla LIST para visualizar la lista de programas grabados. • Tecla para lanzar la reproducción de un programa de la lista de grabaciones. • Tecla para parar la grabación o reproducción. • Tecla PAUSE para pausar una emisón o la reproducción de una grabación. • Tecla OK para acceder a la lista de canales.

5 - Personalizar la lista de canales

Tiene varias posibilidades para personalizar la lista de canales. La primera consiste en crear una lista de canales favoritos. La segunda consiste en suprimir o desplazar los canales existentes.

A - Canales favoritos

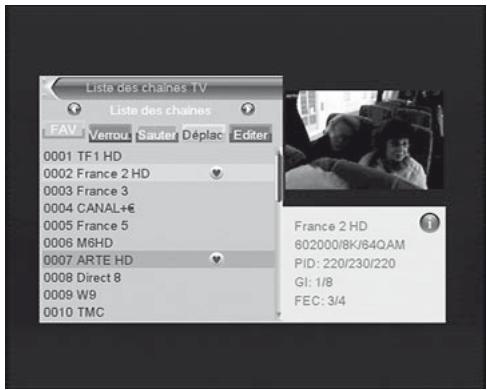

Seleccionar canales • Ir a Menu / Edición de canales / Lista de canales TV. • Pulsar la tecla para activar la selección de canales favoritos, y seleccionar el canal que desea añadir a la lista y pulsar OK. Aparece un pequeño logo. • Puede añadir varios canales a la lista . • Pulsar 2 veces EXIT para abandonar la selección. • Pulsar OK para memorizar su selección. • Pulsar varias veces EXIT para salir de los menus. Servicio técnico: soporte@metronic.com · 902 09 01 36

Visualizar canales favoritos

para mostrar la lista de canales favoritos. Seleccionar el canal

ES con las flechas 56 y validar con OK. Una pulsación en la tecla OK o las teclas CH5 y CH6 permite volver a la lista completa de canales.

B - Modificar la lista de canales

Borrar canales • • • • • • • •

Ir a Menu / Edición de canales / Lista de canales TV.

Pulsar 2 veces la tecla AZUL para activar la selección de canales a editar. Con las flechas , seleccionar el canal a suprimir. Pulsar la tecla OK, aparece una marca de selección después del nombre de canal. Puede seleccionar así varios canales. Pulsar 2 veces EXIT para abandonar la selección. Pulsar OK para memorizar su selección. Pulsar varias veces EXIT para salir de los menus.

Ir a Menu / Edición de canales / Lista de canales TV.

Pulsar la tecla AMARILLA para activar la selección de canales a desplazar. Con las flechas , seleccionar el canal a desplazar. Pulsar la tecla OK, aparece un pequeño cursor junto al nombre del canal. Con las flechas , desplazar el canal a su nueva posición. Pulsar OK para validar la nueva posición. Pulsar 2 veces EXIT para salir de la selección. Pulsar OK para memorizar su selección. Pulsar varias veces EXIT para salir de los menus.

Servicio técnico: soporte@metronic.com · 902 09 01 36

6 - Bloqueo paternal

Su receptor zapbox HD-M1 incluye un código secreto (PIN) que es 0000. El código secreto permite bloquear los canales para restringir su acceso. Es aconsejable cambiarlo.

ES Modificar contraseña

Ir a MENU / Ajustes sistema / Control paternal.

Introducir contraseña (0000 en salida de fábrica). En la línea Contraseña nueva, entrar las 4 cifras del código nuevo. En la línea Confirmar contraseña, entrar de nuevo la contraseña nueva. Pulsar OK y pulsar varias veces EXIT para salir de todos los menus.

Anotar y conservar la nueva contraseña.

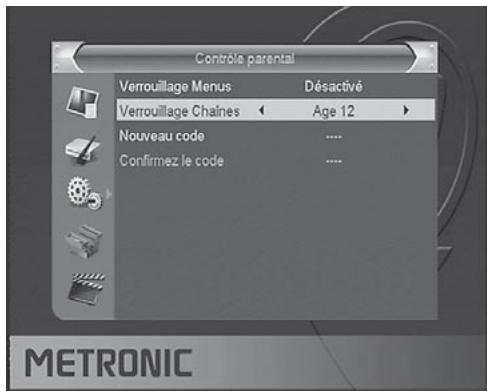

Bloqueo por nivel moral

Este receptor utiliza un bloqueo paternal evolucionado que analiza las informaciones difundidas por los canales sobre el programa en curso. Si selecciona el límite a 12 años, su hijo podrá ver las emisiones declaradas «aptas» o «acuerdo paternal». Las emisiones que el canal declara no aptas a menores de 12 años se bloquearán. El bloqueo sólo es eficaz si su hijo ignora el código de acceso previamente ajustado. Para modificar el código de acceso: Para seleccionar el nivel moral : • Ir a MENU / Ajustes sistema / Control paternal. • Introducir la contraseña (0000 si no ha modificado la contraseña, pasar a la siguiente etapa). • Seleccionar la línea Bloqueo de canales con la flecha . • Seleccionar el parámetro con las flechas . • Pulsar 3 veces la tecla EXIT para salir de los menus.

Servicio técnico: soporte@metronic.com · 902 09 01 36

• Ir a Menu / Edición de canales / Lista de canales TV.

ES • Pulsar la tecla ROJA para activar la selección de canales a bloquear.

• Con las flechas , seleccionar el canal desplazar.

• Pulsar la tecla OK. • Teclear la contraseña (0000 en salida de fábrica), aparece un candado junto al nombre del canal. • Pulsar 2 veces EXIT para salir de la selección. • Pulsar OK para memorizar su selección. • Pulsar varias veces EXIT para salir de los menus. Nota : El bloqueo por canal está desaconsejado cuando el nivel moral está activado.

7 - Reiniciar el receptor

El reinicio de fábrica puede ser útil si modifica la programación de su terminal y algunas funciones no responden. Reiniciando el terminal, vuelve a la configuración idéntica a la de un producto nuevo. Todas las personalizaciones (canales favoritos, bloqueados, etc.) se perderán. • • • • •

Seleccionar el cuarto menu (caja de herramientas) con las flechas . Pulsar 4y seleccionar el segundo menu (configuración de fábrica). Introducir la contraseña (0000 en salida de fábrica). Pulsar 3 y OK para confirmar, esperar hasta que aparezca el menu de selección de idioma.

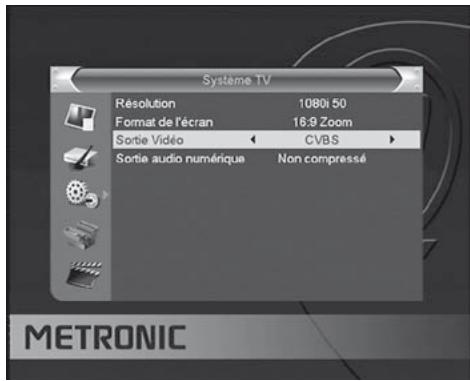

8 - Ajustes de pantalla

El MENU / Ajustes sistema / Sistema

TV permite seleccionar diferentes opciones: • La línea Salida Video permite seleccionar entre el modo RGB y el modo clásico CVBS. Si el receptor está conectado con un cable HDMI al TV, dejar la salida en modo CVBS para tener una imagen en alta definición. Por contra, con un cable euroconector, ajustar el modo RGB puesto que en resolución standard, éste ofrece una mejor Servicio técnico: soporte@metronic.com · 902 09 01 36

imagen en la mayoría de televisores.

• La línea Formato de pantalla permite gestionar pantallas de 4:3 y 16:9 : - 4:3 LB (Letter Box). Para un TV 4:3 standard. Las imágenes 16:9 se visualizarán enteras, con bandas negras arriba y abajo. - 4:3 PS (Panscan). Para un TV 4:3. Las imágenes 16:9 se visualizarán en toda la superfície de la pantalla, cortadas por la izquierda y derecha. - Auto. Para un TV 16:9 conectado con euroconector. Si su TV está ajustado correctamente, el zoom 16:9 se activará automáticamente en función de la emisión. - 16:9 HDMI. Para un TV 16:9 conectado al receptor con cable HDMI. Las imágenes 4:3 se muestran sin deformar, con bandas negras a izquierda y derecha. - 16:9 ZOOM. Para un TV 16:9 en modo pantalla completa. Las imágenes 4:3 se estiran horizontalmente para ocupar la totalidad de la pantalla. Se ha elegido este modo por defecto. Atención: este modo altera su percepción de la normalidad.

La TDT también emite radios. Pulsar la tecla TV/RAD, para entrar en el modo radio, la tecla OK muestra la lista de radios. No habrá imágenes en la pantalla.

10 - Ahorro de energía

Para limitar el consumo inútil de energía, y de acuerdo con la normativa europea relativa al consumo de los aparatos eléctricos, se han tomado medidas para evitar que el receptor se quede en marcha inútilmente. Así, su receptor entrará automáticamente en modo standby cuando no se utilice durante 3 horas. En el caso excepcional en el que visualiza una emisión de más de 3 horas sin utilizar el mando, un mensaje advierte del inminente modo standby. 13 Servicio técnico: soporte@metronic.com · 902 09 01 36

Pulsar simplemente la tecla 5VOL6, por ejemplo, para que el mensaje desaparezca.

ES Si, por cualquier razón, desea desactivar esta función,

• Ir a MENU / Ajustes sistema / Standby automático. • Seleccionar < Desactivado > con las flechas 34 • Pulsar 3 veces EXIT para salir de los menus.

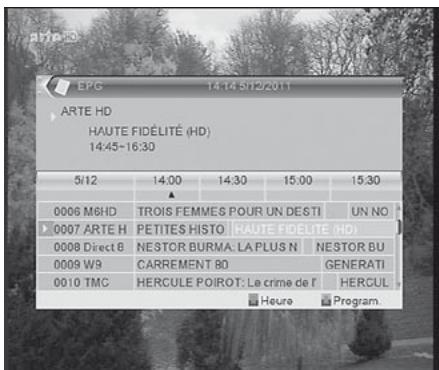

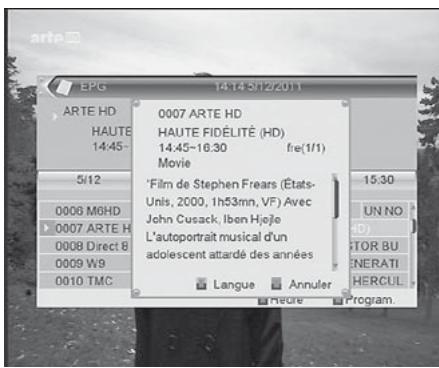

11 - Guía electrónica de programas (EPG)

La guía de programas permite consultar los programas TV por horas o días (si están disponibles). Con las flechas 5634 , puede selecconar una emisión y pulsar la tecla OK para mostrar los detalles (si los ofrece el operador). La ventana estará vacía si las informaciones no se ofrecen. Tiene la posibilidad de programar la grabación de una emisión seleccionando la emisión que desea grabar y pulsando la tecla ROJA (n°18 página 7). Conectar ahora un disco duro en el puerto USB del frontal. Nota : Las informaciones de la guía de programas las difunden los operadores. Es posible que las informaciones no sean exactas. Es recomendable dejar un margen de tiempo en la programación. Para editar la programación: MENU / Ajustes sistema / Programador.

Servicio técnico: soporte@metronic.com · 902 09 01 36

12 - Búsqueda de canales

Esta operación se efectúa cuando pierde un canal o cuando hay nuevos canales ofrecidos por los operadores. • o • •

ES Pulsar SOS 3 segundos para una búsqueda automática. bien (por ejemplo con un mando universal sin tecla SOS)

Ir a MENU / Instalación / Búsqueda automática. Ir a la línea Búsqueda y pulsar OK.

13 - Mandos universales

Los mandos universales deben estar programados con un código (generalmente, de 3 cifras) para funcionar con aparato. El fabricante del mando es quien selecciona este código, y no el fabricante del aparato a controlar. Su terminal es de fabricación reciente y es posible que no funcione con algunso mandos universales, incluso si el fabricante ha incluido códigos Metronic. Si no funciona ningún código Metronic, intentar una búsqueda automática. Si la búsqueda automática no funciona, probablemente los códigos de su terminal no han sido introducidos en el mando universal. Es aconsejable contactar con el fabricante del mando universal. Les rogamos que comprenda que METRONIC no puede ayudar con los códigos de un mando universal que no es de la marca METRONIC. Para un mando universal METRONIC (ver ejemplo en § 18 página 21 o la gama completa en www.metronic.com ), hay dos opciones : - La referencia de su receptor está claramente indicada (mandos évolution 5 o superiores), es suficiente entonces con introducir el código indicado. - La referencia no aparece, debe utilizar el código de otro receptor METRONIC compatible, como el modelo DVR01.

14 - Subtítulo y teletexto

Algunos canales difunden un teletexto. Para entrar, pulsar . Algunos canales difunden, en algún momento, subtítulos DVB. Para activar: • Pulsar para visualizar la ventana Subtítulos. • Pulsar 65 para seleccionar un idioma de subtítulos. • Pulsar OK para validar. 15 Servicio técnico: soporte@metronic.com · 902 09 01 36

15 - Reproductor / grabador digital

ES Descripción rápida Este apartado describe rápidamente el funcionamiento general. Es importante leer los párrafos siguientes para utilizar correctamente el puerto USB. • Una vez conectado el disco duro o la llave USB en el puerto USB del frontal, puede grabar una emisión pulsando la tecla REC (). • Pulsar OK para validar la duración de la grabación propuesta por el receptor (y calculada automáticamente en función de la guía de programas) o cambiar la duración con las teclas numéricas del mando. • Pulsar STOP () para parar la grabación

Nota : cuando inserta un dispositivo USB, aparece el mensaje « Disco USB conectado ». Con los discos de gran capacidad, es normal esperar varios segundos.

Puede leer su grabación desde MENU / Grabador / Lista de grabaciones. Para la reproducción de contenidos no grabados con el receptor Zapbox HD-M1 consultar § 17 página 20. Tipos de formatos aceptados El puerto USB del frontal está pensado para conectar un disco duro externo. La utilización de llaves USB, no se recomienda, por razones de velocidad de transmisión en general muy bajas. Puede probar con llaves de 4Gb mínimo, pero el funcionamiento no está garantizado. Los dispositivos USB (llave o disco) deben estar formateados con el sistema FAT32 o bien NTFS. Si su disco tiene varias particiones, la primera útil será seleccionada por su receptor al conectar el disco duro. Si existen varias particiones, puede cambiar la partición en el Menu / grabador / Configuración del grabador. Si un disco o bien una llave no ha sido reconocido, utilice su ordenador para verificar el formato (clic derecho / propiedades en el explorador de ficheros Windows). Si su disco no está formateado, puede formatearlo con MENU / Grabador / Formatear disco. Debido a la grand variedad de modelos, no podemos garantizar un funcionamiento con todos los discos. Se necesita una velocidad de rotación mínima de 5400 vueltas / minuto. Si tiene algún problema con un modelo en particular, puede contactar con nosotros para informarnos acerca del modelo. 16 Servicio técnico: soporte@metronic.com · 902 09 01 36

METRONIC declina toda responsabilidad en caso de pérdida de datos en el media debido a una utilización con el receptor TDT. Es recomendable efectuar una copia de seguridad y dedicar un disco únicamente a este uso.

ES A - Grabación simple

Para grabar una emisión TDT proceder así : • Encender el receptor con la tecla (n°2 página 6). • Seleccionar el canal a grabar con las teclas  , pulsando el número, o bien seleccionando en la lista (tecla OK). • Si no ha conectado el disco duro, conéctelo y espere algunos segundos hasta que aparezca el mensaje « disco USB conectado » . Cuando el mensaje desaparece, el disco duro está listo. • Pulsar la tecla REC () ; la grabación de la emisión en curso se inicia en el soporte conectado en el USB. • El receptor propone la duración de la grabación, la duración es automática desde la guia de programas, validar pulsando OK o cambiar el valor con las teclas numéricas (N° 1 página 6) del mando (puede modificar la duración de la grabación pulsando de nuevo la tecla REC). Puede interrumpir en todo momento la grabación pulsando la tecla STOP () del mando y confirmando el paro (seleccionar SI y validar con OK).

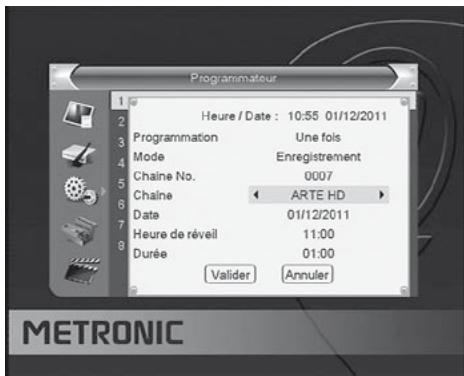

B - Programar una grabación

Puede programar hasta 8 grabaciones. Para programar una grabación en un canal, visualizar este canal pulsando su número o mediante la tecla OK. • Ir a MENU / Ajustes sistema / Programadores o pulsar la tecla TIMER (n°22 página 7). • Seleccionar un número libre entre las líneas marcadas Desactivado (la primera vez, seleccionar 1) y pulsar OK. • En la línea Programación, seleccionar Una vez con la flecha . • En la línea Canal, el canal en curso aparece. En este momento, todavía puede cambiar de canal. • En la línea Fecha, introducir la fecha de la grabación con las teclas numéricas y validar con OK. • En la línea Hora, introducir de la misma manera la hora de inicio de la emisión (en horas y minutos). • En la línea Duración, introducir de la misma manera la duración de la emisión (en horas y minutos). 17 Servicio técnico: soporte@metronic.com · 902 09 01 36

• Seleccionar Validar y pulsar OK.

Pulsar EXIT para salir de los menus.

ES Nota : Tiene también la posibilidad de programar la grabación de una emisión desde el EPG pulsando la tecla VERDE en la emisión que desea grabar.

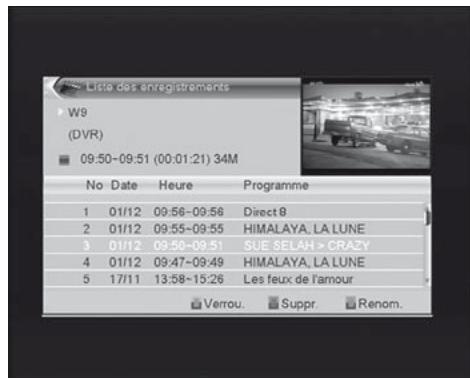

C - Leer una grabación

• Ir a MENU / Grabador / Listas de grabaciones o pulsar la tecla LIST. • Las grabaciones aparecen en una lista. • Seleccionar la grabación deseada con las teclas  y pulsar la tecla (PLAY) para iniciar la reproducción. • La reproducción de la grabación se inicia. • Puede avanzar o retroceder en una grabación pulsando las teclas avance rápido  (FFW), retroceso rápido  (FRW) o bien colocando el cursor en el lugar deseado con las teclas  y pulsar OK. Parar la reproducción : Para parar la reproducción, pulsar STOP (). El aparato muestra la lista de grabaciones, puede ahora seleccionar otro video o bien volver al modo TV normal pulsando varias veces la tecla EXIT. Nota : si ya ha visualizado una parte de la grabación, tiene la posibilidad de retomar la reproducción desde el punto donde lo había dejado seleccionando la grabación en la lista de grabaciones y pulsando la tecla OK.

D - Exportar una grabación en PC Las grabaciones se guardan en la carpeta RECORDS del disco duro. Cada grabación crea una carpeta específica, con el nombre, fecha, hora y nombre del canal. La carpeta contiene dos tipos de archivos. Los archivos con extensión .dvr se utilizan por el HD-M1 para guardar los datos relativos a la grabación. Los archivos .ts contienen las grabaciones audio-video propiamente dichas.

18 Servicio técnico: soporte@metronic.com · 902 09 01 36

Pueden leerse en un ordenador con un software capaz de leer estos formatos video. VLC versión 1.0.5 o superior, por ejemplo : www.videolan.org

El bloqueo paternal no funciona en el ordenador, sólo funciona en el receptor HD-M1.

ES Si visualiza una grabación en su ordenador y la imagen está «entrelazada», active el filtro de desentrelazar de su reproductor video (ver ayuda de VLC ).

Nota : La decodificación video en Alta Definición necesita muchos recursos en el ordenador. Verificar que el ordenador tiene un procesador o tarjeta gráfica con potencia suficiente para decodificar el video en alta definición.

16 - Función TIME SHIFT El Time shift permite pausar una emisión y retomarla en el momento deseado.

Cuando visualice una emisión y hay alguna interrupción (llamada telefónica, por ejemplo), puede pausar la emisión y retomarla donde la dejó. Para esto, conectar un disco duro USB y esperar la aparición del mensaje « Disco USB conectado ». Luego, pulsar simplemente la tecla PAUSA, la imagen se para, y su vuelta, pulsar PLAY para retomar la emisión. En modo diferido, puede hacer una pausa con la tecla y retomar la lectura con la tecla (PLAY). Puede hacer un avance rápido con la tecla  (FFW). Con varias pulsaciones sucesivas en  (FFW) avanzan rápidamente. Esto está indicado con 8x2, 8x4, etc.. En avance rápido, es posible alcanzar el directo. El receptor vuelve al directo. Para salir del modo diferido, pulsar STOP (). La pantalla indica el número de canal, usted está de nuevo en directo. Nota : Sin que pueda darle cuenta, el disco duro comienza a grabar a cada cambio de cadena. Por lo tanto, puede volver de nuevo detrás cuando lo desea, por ejemplo para revisar una acción al ralentí.

Servicio técnico: soporte@metronic.com · 902 09 01 36

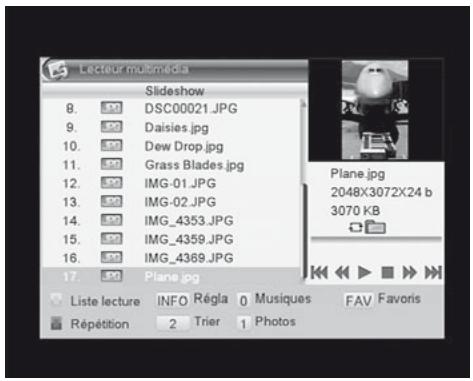

17 - Función reproductor multimedia

ES Además de las grabaciones efectuadas por el receptor, puede reproducir otros videos almacenados en el disco. Para acceder a estos contenidos: MENU

/ Herramientas / Reproductor Multimedia o mediante la tecla (PLAY) cuando está mirando la televisión. Este menu muestra el contenido del disco USB y puede mirar los video (la mayoría en formato .AVI, .MPG y MP4 son reproducibles) seleccionando el archivo y pulsando la tecla (PLAY) o bien OK. De la misma manera, las fotos (en formato JPEG) son accesibles en este menu. Una vez que ha seleccionado una primera foto con la tecla OK, el Zapbox HD-M1 mostrará las fotos siguientes automáticamente en forma de diaporama. Para desactivar la funcón diaporama automático, salir del diaporama pulsando EXIT, y pulsar la tecla INFO del mando y ajustar la «Duración de la transición» en <Desactivado>. Ahora puede visualizar las fotos siguientes o anteriores con las teclas . Su receptor Zapbox HD-M1 permite igualmente reproducir archivos musicales en formato MP3.

Servicio técnico: soporte@metronic.com · 902 09 01 36

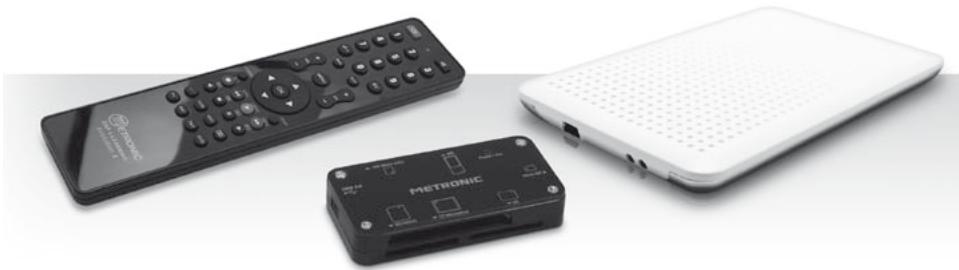

18 - Accesorios útiles

Para completar su instalación del receptor Zapbox HD-M1 la gama METRONIC ofrece los siguientes productos compatibles.

- Disco duro externo portátil (495260) - 2,5” - 250 Go. Permite tener a mano sus fotos y películas.

- La gama de mandos universales. - Zap 6 Learning (495336) su función Learning permite memorizar todas las teclas del mando original. - Lector de tarjetas 19 en 1 (495250) destinado a la transmisión e intercambio rápido y fácil de datos.

19 - En caso de problema de utilización

Algunos canales no funcionan. Pulsar 3 segundos la tecla SOS (azul) del mando para lanzar una búsqueda nueva. Cuando pulso la tecla REC, no ocurre nada. Verificar que el disco duro o la llave USB está bien conectado. Si se trata de un disco duro USB externo con alimentación propia, verificar que está bien conectado. Si el disco está bien alimentado, verificar que está formateado y tiene una partición en FAT32 o bien NTFS. Por qué el receptor muestra « Disco USB demasiado lento » cuando se inserta la llave USB ? El receptor necesita un disco o una llave USB capaz de recibir las informaciones grabadas rápidamente. Para esto, el aparato prueba cada llave (o disco duro) para estar seguro que será posible grabar las emisiones para que no se produzca pérdida de calidad o información. La solución consiste en cambiar de disco o de llave por un modelo más rápido. 21 Servicio técnico: soporte@metronic.com · 902 09 01 36

20 - En caso de problema recepción

ES En función del tipo de problema que tenga, la siguiente table ofrece una causa posible, y una o varias soluciones a intentar. Síntoma

Solución(es) a intentar

Recibe algunos canales digitales correctamente, pero otros se reciben mal o no se reciben. En los canales que recibe, el nivel de recepción no es muy elevado. En analógico, la imagen no es perfecta.

Ud. está lejos del repetidor.

1 - Pruebe un amplificador de interior

2 - Pruebe un amplificador de mástil 3 - Pruebe una antena con más prestaciones.

Recepciónn de canales digitales, pero la recepción está perturbada en ciertos momentos (cuando se enciende algún aparato eléctrico, por ejemplo).

Perturbación por parásitos.

1 - Reemplazar el cable TV que va de la toma TV al receptor por un cable con blindaje reforzado.

2 - Reemplazar los accesorios (repartidores, derivadores) por productos blindados. 3 - Reemplazar el cable entre la antena y la toma.

Ud. recibe ciertos canales multiplex pero otros se reciben mal o no se reciben.

Ud. tiene interferencias.

1 - Modifique ligeramente la orientación de la antena.

2 - Reemplace la antena por una nueva con más prestaciones.

Servicio técnico: soporte@metronic.com · 902 09 01 36

Solución(es) a intentar

Ud. recibe ciertos canales multiplex pero los canales superiores a 60 están perturbados o no se reciben..

Si antena no alcanza la banda alta de UHF.

Debe conseguir una antena con más prestaciones UHF.

Ud. recibe los canales comprendidos entre 21 y 35, pero no los comprendido entre 36 y 69 (o al revés).

Su antena sólo capta una parte de la banda UHF.

Debe conseguir una antena prevista para funcionar en la banda

Su recepción es correcta la mayoría parte del tiempo, pero hay interferencias cuando llueve.

Ud. está en límite de zona.

Consiga una antena con más prestaciones.

ES Qué es una recepción perturbada en digital:

En recepción digital, una recepción perturbada se manifiesta por una imagen congelada parcialmente o totalmente (efecto mosaico) o problemas de sonido.

Recepción con una antena de interior?

Los parámetros de difusión actualmente utilizados en España no son los

óptimos para la recepción portátil, es decir con una antena de interior, no obstante es posible recibir correctamente si esta cerca de un repetidor. Para más información de cobertura y canales emitidos, visitar www.tdt.es

Servicio técnico: soporte@metronic.com · 902 09 01 36

ES Aparato que permite recibir canales gratuitos de TDT Número dado a una banda de frecuencia. En UHF, los canales están numerados del 21 al 69.

Codeficador / Decodificador: medio de codificar un contenido audio-video y descodificarlo. Torre con antenas que retransmiten canales (digitales o analógicos) y hacia el cual es necesario dirigir la antena terrestre. ATENCIÓN: un repetidor no puede emitir todos los canales disponibles..

EPG Guía Electrónica de Programas.

FTA En abierto, gratuito. Del inglés Free To Air. Su terminal puede recibir todos los canales digitales terrestres gratuitos.

En terrestre, conjunto de canales emitidos en la misma frecuencia, el mismo canal.

Señal utilizado en las transmisiones modernas. Respecto al analógico, el digital permite entorpecer menos el espectro

(conjunto de las frecuencias disponibles). A banda de transmisión constante, el digital permite difundir más cadenas que el analógico. Las cadenas digitales existen desde hace varios años sobre el cable y el satélite. Sustituirá, a término, a las cadenas analógicas en transmisión terrestre. Atención, una misma cadena (ej. TVE1) puede emitirse en analógico y en digital.

Orientación de la onda emitida por el repetidor. La mayoría de las emsiones en UHF son en horizontal.

Equipamiento final de una comunicación. El adaptador

Zapbox es un terminal digital.

En este caso, se refiere a las transmisiones en el aire, contrariamente al cable o satélite.

TDT Televisión Digital Terrestre.

Servicio técnico: soporte@metronic.com · 902 09 01 36

ZAPBOX HD-M1 - 441620

CUESTIONARIO DE CALIDAD ES Nombre

Dirección Código postal Localidad Fecha de compra Lugar de compra Nombre del establecimineto

Está satisfecha con este servicio.

Globalmente, está satisfecho de su compra ?

Este manual le parece suficientemente claro a la hora de utilizar el aparato ?

Qué modificaciones aportaría?

Recibe correctamente los canales digitales ?

Ha necesitado manipular la antena para recibir canales digitales?

Ha necesitado un instalador ? Ha necesitado la asistencia telefónica METRONIC ?

Carretera de Sentmenat, 47-49

08213 Polinyà (Barcelona) 902 09 01 36 · soporte@metronic.com Servicio técnico: soporte@metronic.com · 902 09 01 36

ES El adaptador ZAPBOX HD-M1 tiene una garantía legal de 2 años piezas y mano de obra. En caso de avería, los gastos de transporte ida son a cargo del cliente, los gastos de transporte de vuelta a su domicilio son a nuestro cargo.

Quedan excluídos de esta garantía los daños producidos debidos a la manipulación del sintonizador o mando a distancia, daños físicos producidos por líquidos corrosivos, manchas, etc. También quedan excluídos daños producidos por subidas de tensión de la red eléctrica. Para ser válido, el bono de Garantía legal debe ser debidamente rellenado y acompañado de la factura o del ticket de caja. Ref. del material : zapbox HD-M1 (441620) Fecha de compra: Numero de serie: Carretera de Sentmenat, 47 - 49 08213 Polinyà (Barcelona) soporte@metronic.com www.metronic.com

Servicio técnico: soporte@metronic.com · 902 09 01 36

ASISTENCIA Y CONSEJOS ES A pesar de nuestro esfuerzo en la concepción de nuestros productos y realización de este manual, puede encontrar dificultades.

No dude en llamarnos, le atenderemos como se merece: de lunes a viernes de 9 a 12,30h y de 14.30 a 18h. al

soporte@metronic.com :

Recuerde las informaciones siguientes ANTES DE LLAMAR :

• Modelo de receptor: zapbox HD-M1 (441620)

Fabricado bajo licencia de Dolby Laboratories. El término Dolby y el símbolo doble-D son marcas comerciales de Dolby Laboratories.

Servicio técnico: soporte@metronic.com · 902 09 01 36
