MODE D'EMPLOI ZAPBOX HD-SO.2 METRONIC
Adaptateur TNT HD avec port USB
FR

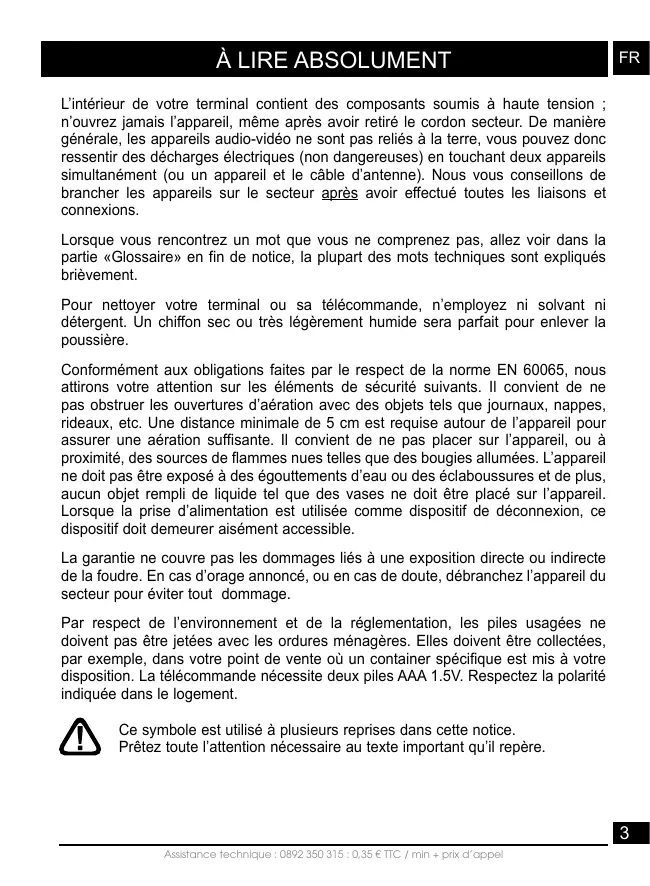

L'intérieur de votre terminal contient des composants soumis à haute tension ; n'ouvrez jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les apparèils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux apparèils simultanément (ou un apparèil et le cable d'antenne). Nous vous conseillons de brancher les apparèils sur le secteur après avoir effectué toutes les liaisons et connexions.
Lorsque vous rencontres un mot que vous ne comprenez pas, allez voir dans la partie « Glossaire » en fin de notice, la plupart des mots techniques sont expliqués brièvement.
Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.
Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas abstruer les ouvertures d'airation avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou a proximé, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas été exposé à des égouttements d'eau ou des élaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.
La garantie ne couvre pas les dommages liés à une exposition directe ou indirecte de la foudre. En cas d'orage annoncé, ou en cas de doute, débranchez l'appareil du secteur pour éviter tout dommage.
Par respect de l'environnement et de la reglementation, les piles usagées ne doivent pas été jetées avec les ordures menagères. Elles doivent être collectées, par exemple, dans votre point de vente où un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.
Ce symbole est utilisé à plusieurs reprises dans cette notice. Prétez toute l'attention nécessaire au texte important qu'il repère.
La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :
MENUM / menu / sous-menu.
Par exemple, lorsque vous lirez :
Allez dans MENU / Installation / Recherche avancée.
c'est équivalent à :
- Appuyez sur la touche MENU pour acceder au menu principal.
- Appuyez sur la touche pour selectionner le menu Installation et appuyez sur OK.
- Appuyez sur la touche pour selectionner le sous-menu Recherche avancée.
- Appuyez sur OK pour valider.
Vous remarquerez que les mots écrites en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.
Aucune fonction présente dans l'appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairément été occultées dans ce document.
SOMMAIRE
1 Installation 06
2 Description de la télécommande 08
3 Description de l'adaptateur 10
4 Utilisation au quotidien 11
5 Personnelier la liste des chaînes 11
6 Bloage parental 13
7 Réinitialiser l'adaptateur 14
8 Réglages de l'écran 14
9 Radios 15
10 Economie d'énergie 15
11 Guide Electronique des Programmes (EPG) 16
12 Recherche de chaînes 16
13 Telecommandes universelles 17
14 Sous-titres et telétexte 17
15 Lecteur / enregistrur numérique 18
16 Fonction Lecteur Multimédia 22
17 Accessoires utiles 23
18 En cas de probleme d'utilisation 23
19 En cas de probleme de reception 24
20 Glossaire 26
QUESTIONNAIRE QUALITÉ 27
GARANTIE 29
ASSISTANCE ET CONSEILS 30
A - Installation simplifiée
L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT IN. (E page 10) de l'adaptateur. Reliefe votre télévisuer à votre adaptateur grâce à un cordon HDMI (standard ou High-Speed), puis allumez le télévisuer et mettez-le en mode HDMI (voir notice du télévisuer si nécessaire). Si votre télévisuer ne possède pas d'entrée HDMI, vous pouvez relier vos apparêls avec un cordon péritel. Branchez le cordon d'alimentation sur le secteur. Insérez les piles dans la télécommande. Le voyant vert en façade s'allume.
L'écran du télévisuer affiche un menu de seLECTION de langue.
Si ce n'est pas le cas, vérifie les connexions et le mode HDMI de votre téléviseur.
Choisissez la langue avec les touches , puis appuyez sur OK.
La recherche automatique de chaîne démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée.
Pour satisfaire le plus grand nombre,
nous avons reglé les paramètres usine
de telle manière que les émissions 4:3
soient déformées pour occuper la totalité
de votre écran 16:9 (réglage 16:9 zoom).
Si vous souhaitez voir les émissions 4:3
non déformées, avec des barres noires à
gauche et à droite de l'écran, nous vous
invitons à régler, dans MENU / Régliages Systeme / Systeme TV, le paramètre Format d'écran sur 16:9.
Note: Si vous adaptateur est relié à leur télévisuer par un cordon péritel, nous vous conseillons de modifier dans le MENU / Régliages Systeme / Systeme TV le paramètre Sortie Video sur RGB pour une image plus adaptations à ce cordon.
B - Calage / orientation de l'antenne
Nous distinguérons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous étés censé capter le numérique.
Cas n°1
Vous connaissez au moins un numero de canal (compris entre 21 et 60) qui émet dans votre région.
- Allez dans Menu / Installation/ Recherche avancée.
- Descendez sur la troisième ligne et sélectionnez avec les flèches un numéro de canal utilisé dans notre région.
- Patienez quelques secondes et observer les graphes de Qualité de réception et Niveau de signal.
- Tournez l'antenna pour maximiser
le signal. Lorsque vous approchez de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.
- Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
- Lancez une recherche par Menu / Installation / Recherche auto.
Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT, nous vous suggérons la méthode suivante :
Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT IN de l'adaptateur. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (MENU / Installation / Recherche auto).
Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antennpe par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche INFO pour afficher l'indicateur de signal en bas.
Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.
2 - Description de la télécommande
1 Touches numériques. En utilisation normale, permet de taper le nombre de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. Dans le menu Multimédia, la touche 1 du pavé numérique permet de naviguer dans les ontglets Enregister / Musique / Image / Video
2 Touche Permet de mettre en veille l'adaptateur ou de l'allumer.
3 Touche MENU. Permit d'entrée dans le menu principal.
4 Touches . Dans le menu, permet de modifier les différents paramêtres. En mode normal, permet de régler le volume.
5 Touches . En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante. Lors de la lecture d'un enregistrement ou d'une video, permet d'avancer ou reculer rapidement par saut.
6 Touche. Permet de couper le son (pour repondre au téléphone par ex.).
Touche .Permet de revenir à la dernière chaîne regardée.
8 Touche [. Pour acceder au magazine tetexte.
9 Touche EPG (guide électronique des programmes). Fait apparaitre le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chafe.
10 Touche♥ Pour acceder à la liste des chaînes favorites.
1 Touche LANG. Lorsque plusieurs voies audio sont transmises, permet deCHOISIR LA langue de I'émission.
12 Touche TV/R. Permit le passage du mode TV au mode Radio et inversement.
13 Touche EXIT. Pour revenir d'un écran en arrêté dans les menus et sortir complètement des menus.
14 Touche OK. Permit de valider un besoin quand vous étes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes.
15 Touches Page Permit de pas- ser de page en page dans les longues listes.
16 Touche INFO. Un premier appui fait apparaitre la bannière information de la chaine, complRentant, entre autre, le titre de l'émission actuelle et la prochaine. Un double appui fait apparaitre le descriptor de l'émission en cours. Un triple appui fait apparaitre les caractéristiques techniques, y compris le niveau de signal.
17 Touche. Pour activer ou désactiver les sous-titres (DVB).
18 Touches de couleurs. Utilises dans certains menus.
19 Touche TIMER. Permit de programmeur enregistrement.
20 Touche EJECT. La touche EJECT n'est pas utilisé sur cet apparéil.
Touche LIST. Un premier appui sur la touche LIST ouvre le menu Multimédia. Un second appui sur la
touche LIST quitte le menu Multimédia et revient à la chaine en cours. Touche Permet de changer le format d'écran. Il permet de désirer entre différents modes de gestion des programmes 4:3 et 16:9.
23 Touches dédiées aux enregistements :
: pour lancer la lecture ou reprendre après une pause. Accès rapide au lecteur multimédia.
II : pour faire une pause dans la lecture
: pour arreter l'enregistrement ou la lecture en cours
: pour lancer un enregistrement sur le port USB
: pour un retour en arrête : fichier precedent
: pour une avance rapide : fichier suivant

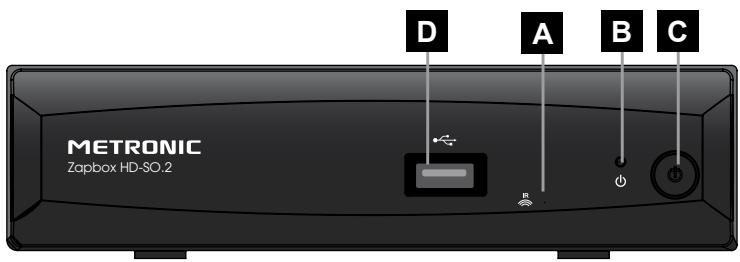

3 - Description de l'adaptateur
A Récepteur infrarouge (détecte le signal infrarouge de la télécommande).
B Indicateur lumineux. Levoyant allumé vert signifie : en marche. Levoyant allumé rouge signifie : en veille.
C Bouton marche / arrêt
D Port USB.

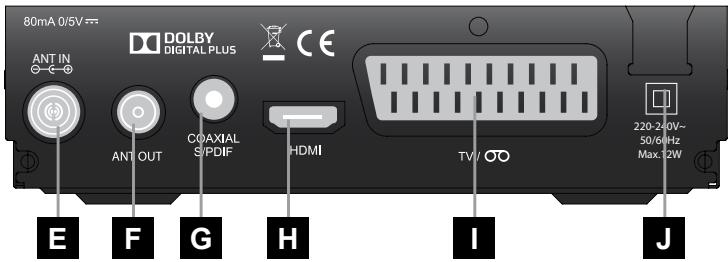

E Entrée antenne terreste (râteau).
F Sortie antennae TV (ou magnétoscope).
G Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema.
H Sortie HDMI (Haute définition numérique).
Sortie Peritel. Pour connecter l'adaptateur au téléviseur si celui-ci ne possède pas de prise HDMI.
J Alimentation secteur.
4 - Utilisation au quotidien
Enutilisationnormale,vous n'utiliserez que les touches suivantes dont la fonction estdécrite au paragraphe precedent:
- Touches VOL- /« et «/VOL+ pour régler le volume sonore.
- Touches / CH- et CH+/ pour changer de chaîne.
- Touche pour couper et remettre le son.
- Touches numériques pour aller directement à une chaîne.
- Touche EPG pour acceder au guide des programmes.
- Touche ● pour lancer directement un enregistrement.
- Touche TIMER pour programmer un enregistrement.

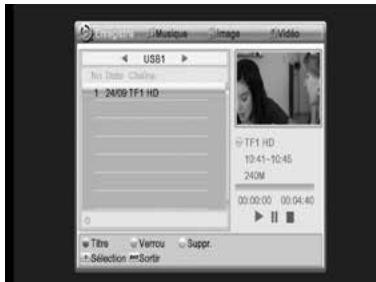

- Touche pour visualiser la liste des programmes deja enregistrés et pour lancer la lecture d'un programme.
- Touche pour arrêté l'enregistrement ou la lecture.
- Touche PAUSE pourmettre enpause une émission ou la lecture d'un enregistrement et le reprendre plus tard.
- Touche OK pour acceder à la liste des chaînes.
5 - Personnelier la liste des chaînes
Vouaves deux possibilités pour personnelier la liste des chaînes. La première consiste à creer une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.
A - Chains favorites

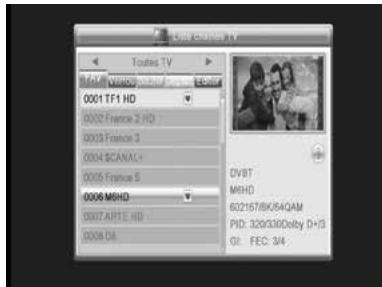

Selectionner les chaînes
Allez dans Menu / Edition des chaînes /liste des chaînes TV.
- Appuyez sur la touche♥ pour activer la sélection des chaînes favorites, puis sélectionnez la chaîne que vous VOULEZ ajouter à la liste et appuyez sur OK. Un petit logo apparait.
- Vous pouvez aussi ajouter plusieurs chaînes à la liste♥
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pour<mémoriser votre sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.
Appuyez sur la touche♥ pour afficher la liste des chaînes favorites. Choisir la chaîne avec les flèches puis valider par OK. Un appui sur la touche OK vous permet de revenir dans la liste complète des chaînes.
B - Modifier la liste des chaînes
Effacer des chaînes
Allez dans Menu / Edition des chaînes /liste des chaînes TV.
- Appuyez 2 fois sur la touche bleue pour activer la sélection des chaînes à éditer.
- Avec les flèches , sélectionné la chaîne à supprimer.
- Appuyez sur la touche OK, une marque de selection apparait après le nom de la chaine.
- Vous pouvez seLECTIONnez ainsi plusieurs chaînes.
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pour mémoriser votre sélection.
- Tapez plusieurs fois EXIT pour quitter tous les menus.
Déplacer des chaînes
Allez dans Menu / Edition des chaînes /liste des chaînes TV.
- Appuyez la touche jaune pour activer la sélection des chaînes à déplacer.
- Avec les flèches , Sélectionnéz la chaîne à déplacer.
- Appuyez sur la touche OK, un petit curseur apparait après le nom de la chaîne.
Avec les flèches , déplacez la chaîne à sa nouvelle place.
- Appuyez sur OK pour valider la nouvelle place.
- Appuyez 2 fois sur EXIT pour quitter la sélection.
- Appuyez sur OK pour memoriser votre sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.
Note: Par défaut, déplacer une chaine ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaine change avec sa position, il faut régler l'option MENU / Installation / Classement (LCN) sur < NON > avec les touches ← ↕.
6 - Blocage parental
Votre terminal Zapbox HD-SO.2 est livre avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouvez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.
Modifier le mot de passer
- Aliez dans MENU / Réglages Systeme / Contrôle parental.
- Entrez votre mot de passer (0000 en sortie d'usine).
- Sur la ligne Nouveau code, entrez les 4 chiffres du nouveau code.
- Sur la ligne Confirmez le code, entrez à nouveau le nouveau code.
- Appuyez sur OK et tapes plusieurs fois sur EXIT pour quitter tous les menus.
Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).
Blocage par niveau moral
Votre terminal utilise un blocage parental evolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous scélectionnéz la limite à 12 ans, votre enfant pourrait donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaîne déclare déconseillées aux moins de 12 ans seront bloquées.
Le blocage n'est efficace que si vous enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.
Pour selectionner le niveau moral :
- Allez dans MENU / Réglages Systeme / Contrôle parental.
- Entrez le mot de passer (0000 si vous n'avez pas modifié le mot de passer à l'étape précédente).
- Sur la ligne Verrouillage Menu, choisissez Oui avec la flèche «.
- Sélectionnez la ligne Age minimum avec la flèche .
- Sélectionnez le paramètre avec les flèches .
- Tapez 3 fais sur la touche EXIT pour sortir des menus.
- Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
- Appuyez sur la touche rouge pour activer la sélection des chaînes à bloquer.
- Avec les flèches , Sélectionnez la chaîne à déplacer.
- Appuyez sur la touche OK.
- Entrez le mot de passer (0000 en sortie d'usine), un cadenas apparait après le nom de la chaîne.
- Appuyez 2 fois sur EXIT pour quitter la seLECTION.
- Appuyez sur OK pour<mémoriser vosere sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.
Note: Le blocage par chaîne est déconseilé quand le niveau moral est activé.
7 - Réinitialiser l'adaptateur
La réinitialisation usine peut être utile si vous modifie la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, etc.) seront perdues.
- Appuyez sur MENU.
- Sélectionnez le 4ème menu (Outils) avec les flèches ▲▼.
- Appuyez sur et selectionnez le 2^eme menu (configuration usine).
Note: si vous avez regle le blocage parental et verrouillé les menus, le code PIN vous sera demandé pour acceder au menu Contrôle parental.
- Tapez « puis OK pour confirmer, patiently jusqu'à ce que le menu de seLECTION de langue apparaisse.
8 - Réglages de l'écran
Le MENU / Régliages système / Système TV permet de désirées options :
- La ligne Sortie Video permet deCHOISIR entre le mode RGB et le mode classique CVBS. Si I'adaptateur est connecté avec un cable HDMI au télévisuer, laissez la sortie en mode CVBS pour avoir une image en haute definition.
Par contre, avec un cable péritel, préférez le mode RGB car en résolution standard, celui-ci donne une meilleure image sur la plupart des téléviseurs.
La ligne Format d'écran permet de gérer les écrans 4:3 et 16:9 :
- 4:3 LB (Letter Box). Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entière, avec des bandes noires en haut et en bas.
- 4:3 PS (Panscan). Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche.
- 16:9. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.
- 16:9 zoom. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étiérées horizontallyment pour occuper la totalité de l'écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons notre attention sur le fait que ce mode alteré votre perception de la normalité.
9 - Radios
Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.
Dès que vous appuyez sur la touche TV/R vous entrez dans le mode radio.
L'écran vous affiche alors le message «Aucune radio».
10 - Economie d'énergie
Afin de limiter la consommation d'énergie inutil, et conformément à la réglementation française relative aux apparêts qui consomment de l'électricité, des mesures ont été prises afin d'éviter de laisser l'adaptateur en marche inutillement. Ainsi, votre apparéil se met automatiquement en voille lorsque vous ne l'utilise pas pendant 3 heures.
Dans le case exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en voille imminente. Appuyez simplement sur une touche VOL , par exemple, pour faire disparaître le message.
Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,
Allez dans MENU / Reglages Systeme / Autre.
- Sélectionnez < Mise en veille auto > avec la flèche ▼.
- Sélectionnez < NON > à l'aide des flèches « »
- Appuyez 3 fois sur EXIT pour quitter les menus.

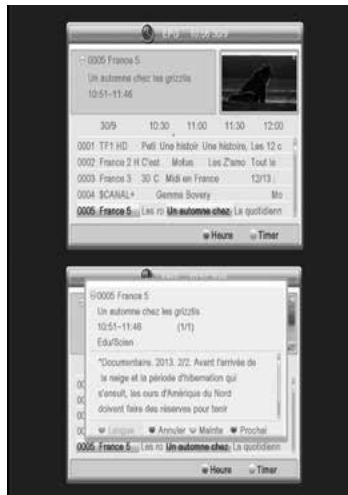

11 - Guide Electronique des Programmes (EPG)
Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à partir (salon les chaînes qui diffusent ces informations).
Avec les flèches « « « «, vous pouvez seLECTIONner une émission et appuyer sur la touche OK pour afficher les détails (si diffusés par l'opérateur).
La fenêtre reste vide si les informations ne sont pas diffusées.
Vous ave la possibilité de programmer
l'enregistrement d'une émission en
mettant en surbrillance l'émission que
vous souhaitez enregistrer, puis en
appuyant sur le touche verte (n°20 page
9).
Pensez à connecter un disque dur sur le port USB en façade.
Note : Les informations du guide des programmes sont diffusées par les opérateurs ; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d'un enregistrement. Vous doivent pour cela éditer la programmation dans le MENU / Réglages Système / Réglage Timer.
12 - Recherche de chaînes
Cette opération est à faire des que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.
Allez dans MENU / Installation / Recherche auto.
- Descendez sur la ligne Recherche avec la flèche .
Appuyer 2 fois sur OK pour démarrer la recherche de chaîne.
13 - Télécommandes universelles
Les télécommandes universelles doivent être programmesés avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabri-cant de l' apparéil à commander.
Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementisable que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.
Nous vous remercions de comprendre que METRONIC ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque METRONIC.
Pour une télécommande universelle de la marque METRONIC (voir exemple au § 17 page 22 ou notre gamme compte sur www.metronic.com), il y a deux options:
- Soit la reférence de votre adaptateur est clairément indiquée (telecommandes évolution 5 ou supérieures), il suffit alors de rentrer le code indiqué.
- Soit la reférence n'apparait pas, vous devrez utiliser le code d'un autre adaptorateur METRONIC compatible, tel le modele DVR01.
14 - Sous-titres et télétexte
Certaines chaînes diffusent un magazine télétexte (ARTE SD, à l'heure où nous rédigèons cette notice). Pour y acceder, appuyez sur la touche [ ]
Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :
- Appuyez sur la touche pour afficher la fenêtre Sous-titres.
- Appuyez sur pour selectionner une langue de sous-titre.
- Tapez OK pour valider.
Description rapide
Ce paragraphe déscrit de manière très rapide le fonctionnement général. Il est important de dire les paragraphs suivants où vous trouverez tout ce qu'il faut savoir pour utiliser correctement le port USB.
- Une fois le disque dur ou la clé USB connecté sur le port USB en façade, vous pouvez enregistrer une émission en appuyant sur la touche REC (●).
- Appuyez sur OK pour valider la durée de l'enregistrement proposée par l'adaptateur (et calculée automatiquement en fonction du guide des programmes) ou changez la durée avec les touches numériques de la télécommande.
- Appuyez sur STOP (■) pour arrêté l'enregistrement
Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitable dés que le message « Disque USB connecté » apparait et disparait à l'écran. Avec des disques de grandes capacité, il est normal de devoir attendre plusieurs secondes.
Vous pouvez dire votre enregistrement à partir du MENU / Enregistrer / Multimédia.
Appuyer sur la touche 1 du pavé numérique pour sélectionner l'onglet Enregistrer, sélectionner l'enregistrement souhaïte avec les touches flèches puis appuyer sur OK.
Pour la lecture de contenus autres que ceux enregistrés par l'adaptateur Zapbox HD-SO.2 lui-même, reportez-vous au § 16 page 22.
Le port USB en façade est prévu pour accueillir un disque dur externe. L'utilisation de clés USB, n'est pas recommandée, en raison des vittesses de transfert en général trop faibles. Vous pouze toutefois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garantie.
Les dispositifs USB (cle ou disque) doivent être formats avec le système FAT32 ou NTFS. Si vous disque comporte plusieurs partitions, la première utilisable est selectionnée par toute adaptateur lors de la connexion du disque dur. Si un disque ou une clé n'est pas reconnu, utilisezitez leur ordinateur pour vérifier le format (clic droit / propriétés dans l'explorateur de fichiers Windows).
Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous rencontrez un problème avec un modele particulier, n'hésitez pas à nous contacter pour nous informer du modele qui poserait problème.
METRONIC décline toute responsabilité en cas de perte de données sur le média due à une utilisation avec l'adaptateur TNT. Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage.
A - Enregistrement simple
Pour enregistrer une émission qui passes sur la TNT, précédez ainsi :
- Allumez votre adaptateur avec la touche (n°2 page 8).
- Sélectionnez la chaîne à enregistrer avec les touches , en tapping son nombre, ou en selectionnant la chaîne dans la liste (touche OK).
- Si vous n'veez pas branché le disque dur, branchez-le et patientez quelques secondes jusqu'à ce que le message « disque USB connecté » s'affiche puis disparaisse, il vous informe que le disque est prét.
- Appuyez sur la touche REC ( ); l'enregistrement de l'émission en cours démarre sur le support connecté en USB. Par défaut, la durée de l'enregistrement est de 2 heures. Pour modifier la durée de l'enregistrement, appuyez 2 fois sur la touche REC ( ). Une fenêtre «Enregistrer pendant 02:00» apparait. Changez la valeur avec les touches numériques (N° 1 page 8) de la télécommande (vous pouvez modifier par la suite la durée de l'enregistrement en appuyant à nouveau 2 fois sur la touche REC).
Vous pouvez interrompè à tout moment l'enregistrement en appuyant sur la touche STOP (■) de la télécommande et en confirmant l'arrêt (seLECTIONnez OUI et validez par OK).
Votre terminal est un modele simple tuner ; lorsque vous enregistrez une chaîne, vous ne pouze pas regarder une autre chaîne avec le terminal. En revanche, si vous télévisuer à la TNT intégrée, vous pouze regarder n'importe que cette chaîne sur le téléviseur pendant que le terminal enregistre une autre chaîne grâce à son propre tuner.

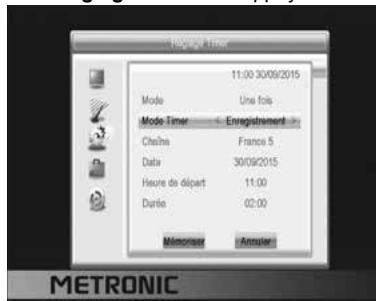

B - Programmer un enregistrement différé
You pouvez programmer jusqu'à 8 enregistrements différés.
Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.
Allez dans MENU / Reglages Systeme / Reglage TIMER ou appuyez sur la
touche TIMER (n°19 page 9).
- Choisissez un numero libre parmi les lignes marquées NON (la première fois, choisissez 1) et appuyer sur OK.
- Sur la ligne Mode,CHOISISEZ Une fois avec la flèche
- Sur la ligne Mode Timer,CHOISSEZ Enregistrement avec la flèche
- Sur la ligne Chaine, la chaine en cours s'affiche. Vous pouvez encore changer de chaine à ce stade avec les flèches . Vous pouvez aussi
appuyer sur OK pour afficher la liste des chaînes, désir la chaîne avec les flèches puis valider avec OK.
- Sur la ligne Date, entrez la date de l'enregistrement avec les touches numériques, et validez avec OK.
- Sur la ligne Heure, entrez de la même manière l'heure de démarrage de l'émission (en heures et minutes).
- Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).
- Sélectionnez Mémoriser et appuyez sur OK. Appuyez encore sur EXIT pour quitter les menus.
Note : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur la touche VERTE sur l'émission que vous souhaitez enregistrer.
C - Lire un enregistrement
- Aliez dans MENU / Enregistrer / Multimédia.
- Naviguez en appuyant sur la touche 1 du pavé numérique pour sélectionner l'onglet Enregistrer.
- Les enregistements s'affichent sous forme de liste.
- Sélectionnez l'enregistrement sahaité avec les touches et appuyée sur la touche (PLAY)
pour début la lecture ou appuyer sur la touche OK pour visualiser en plein écran.
- La lecture de l'enregistrement se lance.
- Vous pouvez avancer ou recycler dans un enregistrement en appuyant sur les touches avance rapide (FFW), retour rapide (FRW) ou en plaçant à l'aide des touches le curseur à l'endetroi voulu, ensuite apuyez sur OK.
Arrêt de la lecture :
Pour arrêter la lecture, appuyez sur STOP (■). L'appareil affiche la liste des enregistements, vous pouvez alors sélectionner une autre video ou bien revenir en mode TV normale en appuyant plusieurs fois sur la touche EXIT.
D - Supprimer des enregistrements
- Allez dans MENU / Enregistrer / Multimédia.
- Naviguer en appuyant sur la touche 1 du pavé numérique pour sélectionner l'onglet Enregistrer.
- Les enregistements s'affichent sous forme de liste.
- Sélectionnez l'enregistrement souhaité avec les touches et appuyez sur la touche jaune
- Une croix apparait derriere le nom de l'enregistrement.
- Vous pouvez selectionner de la meme maniere plusieurs enregistements.
- Appuyez sur EXIT pour valider votre sélection, sortir du menu, et supprimer les enregistements sélectionnés.
Aucune confirmation n'est demandée, soyez attentifs lors de votre sélection. Si vous avez scélectionné un enregistrement par mégarde, appuyez à nouveau sur la touche jaune pour le déslectionner.
E - Exporter un enregistrement sur PC
Les enregistements sont sauvégardés dans le repertoire ALIDVRS2 du disque dur. Chaque enregistrement create un réseau spécifique, dont le nom contient la date, l'heure et le nom de la chaine. Le réseau contient deux types de fichiers. Les fichiers avec l'extension .dvr sont utilisés par le HD-SO.2 pour sauvégarder des données relatives à l'enregistrement, comme par exemple les informations de contrôle parental. Les fichiers .ts contiennent les enregistrements audio-video propre dits.
Ils sont lisibles sur un ordinateur avec un logiciel capable de dire ces formats videotos. VLC version 2.0.2 ou supérieure, par exemple: www.videolan.org
Le blocage parental ne fonctionne pas sur l'ordinateur, il fonctionne uniquement sur le HD-SO.2.
Si vous visualisiez un enregistrement sur votre ordinateur et que l'image présente des effets «peigne» (entrelacement), activez le filtré de désentreprises de votre lecteur video (voir l'aide de VLC).
Note: Le décodage de video en Haute Définition nécessite beaucoup de resources à un ordinateur, assurez vous d'avoir un ordinateur (avec un processeur ou carte graphique) d'une puissance de calcul capable de décoder de la video en haute définition. Le manque de puissance apparait souvent sous forme d'images saccadées.
16 - Fonction Lecteur Multimédia
Outre les enregistements faits par l'appareil lui-même, vous pouze tire d'autres videos, regarder des photos ou écouter de la musique stockées sur le disque. L'accès à ces contenus se fait par le Menu / Enregistrer / Multimédia ou par la touche flèche (PLAY) lorsque vous regardez la télévision. Dans le menu Multimédia, appuyez sur la touche 1 du pavé numérique pour désirer l'onglet souhaïte.
L'onglet Video affiche le contenu du disque USB et vous pouvez ainsi regarder des videos (la plupart des fichiers au format .AVI, .MPG et MP4 sont supportés) en scélectionnant le fjchier avec les flèches haut et bas et en appuyant sur OK.
Le lecteur multimédia permet également de dire les photos et les musiques générées sur votre disque dur. Utilisez la touche 1 du pavé numérique et selectionner Image pour regarder les photos ou l'onglet M
Votre adaptateur Zapbox HD-SO.2 permet également de dire les fichiers musicaux au format MP3.
17 - Accessoires utiles
Pour compléter votre installation de l'adaptateur Zapbox HD-SO.2 il existe dans la gamme de produit METRONIC des produits compatibles.
- La gamme de télécommandes universelles.
- Zap 6 Learning (495398) sa fonction Learning permet de memoriser toutes les touches de votre télécommande d'origine.
- Lecteur de carte 19 en 1 (495250) spécialement destiné au transfert et à l'échange rapide et facile de données.
18 - En cas de problèmes d'utilisation
Certaines chaînes ne fonctionnent plus.
Faire une recherche de chaînes (paragraphe 12 page 16).
Quand j'appuie sur la touche REC, rien ne se passe.
Vérifier que le disque dur ou la clé USB est bien branché. S'il s'agit d'un disque dur USB externe et qu'il possède une alimentation propre, vérifie qu'elle est bien connectée, généralement un voyant s'allume ou clignote sur le disque dur. Si le disque est bien alimenté, vérifie qu'il est formaté et qu'il contient au moins une partition en FAT32 ou NTFS.
Pourquoi l'appareil affiche « Disque USB trop lent » lorsque ma clé USB est insérée ?
L'appareil a besoin d'un disque ou d'une clé USB capable de receivevoir les informations enregistrées rapidement, pour cela, l'appareil teste chaque clé (ou disque dur) pour être sur qu'il lui sera possible d'enregistrer les émissions de façon à ce qu'il n'y ait pas de perte de qualité ou d'information.
La solution consiste à changer de disque ou de clé par un modele plus rapide.
Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.
Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisé possible le symptôme exact qui vous concerne :
En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.
| Symptôme | Cause possible | Solution(s) à essayer |
| Vous receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, le niveau de réception n'est pas très élevé. | Vous étés situé loin de l'émetteur. | 1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antennne plus performante. |
| Vous receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments ( quand un appareel électrique s'allume, par exemple). | Vous étés perturbé par des parasites. | 1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.3 - Remplacez le cable entre l'antenne et la prise. |
| Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout. | Vous étés victimes d'échos. | 1 - modifier légèrement l'orientation de l'antenne.2 - remplacez l'antenne par une nouvelle ayant des grilles anti'échos plus performantes. |
| Vous receivez certains multiplexes (certains canaux) mais les canaux supérieurs à 60 sont perturbés ou pas reçus du tout. | Votre antennecoupé le haut de la bande UHF. | Procurez-vous une antenneperformante sur toute la bande UHF. |
| Vous receivez les canaux compris entre 21 et 35, mais pas leurs compris entre 36 et 69 (ou l'inverse). | Votre antennene capte qu'une partie de la bande UHF. | Procurez-vous une antenneprévue pour fonctionner sur toute la bande UHF. |
| Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires. | Vosés enlimite de zone. | Procurez-vous une antenneplusperformante. |
FR
Qu'est-ce qu'une réception perturbée en numérique?
En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet « mosaïque » sur l'image, ainsi que l'interruption du son, ou des bruits bizarreurs qui s'ajoutent au son.
Réception avec antenné d'intérieur?
Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toutefois possible de receivevoir correctement avec une antenné d'intérieur si vous étés situés àproximé d'un émetteur.
Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (telphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.
| Adaptateur | Appareil permettant de recevoir les chaînes en clair de la TNT. |
| Canal | Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69. |
| Codec | Codeur/Décodeur. Moyen d'encoder un contenu audio-VIDéo, et de le décoder. |
| Code PIN | Numéro d'Identification Personnel = mot de passer. |
| Emetteur | Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles. |
| EPG | Guidelectronique des programmes. |
| FTA | En clair, gratuite. Vient de l'anglais free-to-air. Your terminal peut receivevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci. |
| Multiplex | En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. |
| Numérique | Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins enconnber le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. |
| Polarisation | Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux. |
| Terminal | Equipement final d'une communication. Cet adaptateur est un terminal numérique. |
| Terrestre | Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite». |
| TNT | Télévision Numérique Terrestre. |
QUESTIONNAIRE QUALITE
| Nom | |
| Adresse | |
| Code postal | |
| Ville | |
| Date d'achat | |
| Lieu d'achat | |
| Nom du magasin | |
Captez-vous correctement les chaînes ? oui non
Avez-vous dû intervenir sur votre ANTENNE pour capter les ouches numériques? non
Si oui, avez-vous eu recours à un installerateur ? oui non
Avez vous eu recours à l'assistance téléphonique0ui non METRONIC?
Si oui, globalement, etes vous satisfait de ce service.oui non
Globalement etes-vous satisfait de votre achat?oui non
La notice vous pourrait bien réaliser pour installer votre terminal ? oui non
Quelles modifications souhaiteriez-vous voir apportées?
Autres remarques ou suggestions :
GARANTIE
Ce paragraphe vous informe sur les conditions de la garantie qui s'applique aux apparreils vendus en France. En achetant ce produit, vous bénéficiaz d'une double garantie : une garantie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défauts qui pourrait exister au moment de l'achat. La garantie commerciale, facultative, couvre tout ce qui n'est pas couvert par la garantie légale, par exemple un début qui survient dans plusieurs mois après l'achat du produit.
En vertu de l'article L211-7 du code de la consommation, en l'absence de preuve du contraire, tout défaut survenant dans les deux ans suivants l'achat est présumé existant au moment de l'achat, et doit donc être pris en charge au titre de la garantie légale. En application de l'article 15 de la loi de 2014 relative à la consommation, nous vous informons que :
Le vendure est tenu de livre un bien conforme au contrat et repond des defaults de conformite existant lors de la délivrance.
Il répond également des défaut de conformité réalisée l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Pour etre conforme au contrat,le bien doit:
1° Etre propre à l'usage habituellement attendu d'un biensemblable et,le cas échéant :
-
correspondre à la description donnée par le vendeur et posseder les qualités que celui-ci a presentsé à l'acheteur sous forme d'échantillon ou de modèle ;
-
présenter les qualités qu'un acheter ne peut légitrement attendre égard aux déclarations publiques faites par le vendeur, par le produiteur ou par son représentant, notamment dans la publique ou l'étaguetage ;
2^ Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial rechéré par l'acheteur, porté à la reconnaissance du vendeur et que ce dernier a accepté.
L'action resultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Le vendeur est tenu de la garantie a raison des defaute cachés de la chose vendue qui la rendent improcre à l'usage auquel on la destinée, ou qui diminuennent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moins prix, s'il les avait connus.
L'action resultant des vices rédhibitoires doit être intentionée par l'acquérérur dans un début de deux ans à compter de la découverte du vile.
Les contrats de garanties (legale et commerciale)lient le particulier et le vendeur. Les conditions commerciales peuvent dépendre du réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiaz, à titre commercial, de la garantie constructeur d'une durée indiquée sur l'emballage du produit.
La garantie constructeur METRONIC couvre les defaults qui pouraient apparaitre pendant la période de garantie. METRONIC s'engage a remetre en etat un produit sous garantie, ou l'échéancer par un produit équivalent ou supérieur. Les frais de port retour sont couverts, les frais de port aller restant à la charge du client.
METRONIC s'engage à maintainir un stock de pièces détablées nécessaires à la réparation ou à l'utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1% .
Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommendations figurant dans la notice de l'appareil.
En cas de panne veuillez vous adresser à votre revendeur. N'envoyez jamais d'appareil chez METRONIC sans avoir au préalable obtenu un accord de retard.
Malgré le sein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.
N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :
Assistance technique : 0 892 350 315
Service 0.35 € / min + prix applet
du lundi au vendredi de 9h à 12h / 14h à 18h
Vous pouze également nous envoyer un courrier électronique à l'adresse suivante : hotline@metronic.com
Munissez-vous des informations suivantes avant tout appel :
- Modèle de terminal : Zapbox HD-SO.2 (441617)
Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien pouvoir nous returner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous returner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).
Ce logo signifie qu'il ne faut pasJeret les apparèels hors d'usageavec les ordures menagères. Les substances dangereuses quils sont susceptibles deContainir
peuvent nuire à la santé et à l'environnement. Faibles repriseces ces apparèts par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
DOLBY DIGITAL PLUS
Fabriquésous licence de Dolby Laboratories.Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.
IMPORTANT
