MANUALE UTENTE ZAPBOX HD-SO.2 METRONIC

Decoder DTT HD con porta USB

Assistance technique : 0892 350 315 : 0,35 € TTC / min + prix d’appel IMPORTANTE L’interno del decoder contiene dei componenti soggetti ad alta tensione: NON APRIRE MAI l’apparecchio anche dopo averlo scollegato dalla rete elettrica. Solitamente, gli apparecchi audio-video non sono collegati alla massa a terra: potete quindi risentire delle scariche elettriche (non pericolose) se toccate contemporaneamente due apparecchi (o un apparecchio e il cavo d’antenna). Vi consigliamo di collegare gli apparecchi alla rete elettrica dopo aver realizzato tutti gli altri collegamenti.

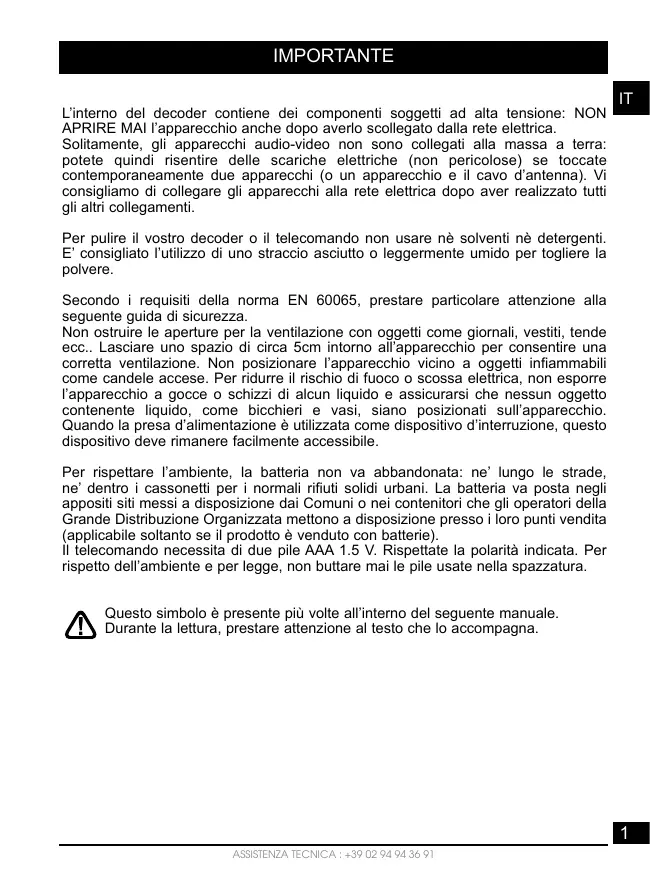

Per pulire il vostro decoder o il telecomando non usare nè solventi nè detergenti. E’ consigliato l’utilizzo di uno straccio asciutto o leggermente umido per togliere la polvere. Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla seguente guida di sicurezza. Non ostruire le aperture per la ventilazione con oggetti come giornali, vestiti, tende ecc.. Lasciare uno spazio di circa 5cm intorno all’apparecchio per consentire una corretta ventilazione. Non posizionare l’apparecchio vicino a oggetti infiammabili come candele accese. Per ridurre il rischio di fuoco o scossa elettrica, non esporre l’apparecchio a gocce o schizzi di alcun liquido e assicurarsi che nessun oggetto contenente liquido, come bicchieri e vasi, siano posizionati sull’apparecchio. Quando la presa d’alimentazione è utilizzata come dispositivo d’interruzione, questo dispositivo deve rimanere facilmente accessibile. Per rispettare l’ambiente, la batteria non va abbandonata: ne’ lungo le strade, ne’ dentro i cassonetti per i normali rifiuti solidi urbani. La batteria va posta negli appositi siti messi a disposizione dai Comuni o nei contenitori che gli operatori della Grande Distribuzione Organizzata mettono a disposizione presso i loro punti vendita (applicabile soltanto se il prodotto è venduto con batterie). Il telecomando necessita di due pile AAA 1.5 V. Rispettate la polarità indicata. Per rispetto dell’ambiente e per legge, non buttare mai le pile usate nella spazzatura. Questo simbolo è presente più volte all’interno del seguente manuale. Durante la lettura, prestare attenzione al testo che lo accompagna.

ASSISTENZA TECNICA : +39 02 94 94 36 91 La programmazione del decoder si fa usando i menu. Per facilitare la lettura del presente manuale, presenteremo l’accesso ai menu sotto questa forma: IT MENU / menu / sottomenu. Per esempio quando si legge:

• Andare nel MENU / Installazione / Ricerca avanzata questo equivale a
• Premere sul tasto MENU del telecomando per accedere al menu principale.
• Premere sul tasto 6 del telecomando per selezionare il menu Installazione e premere il tasto OK del telecomando.
• Premere sul tasto 6 del telecomando per selezionare il sotto-menu Ricerca avanzata.
• Premere sul tasto OK del telecomando per convalidare.
• Si ricordi che le parole scritte in grassetto in questo manuale corrispondono alle parole del menu visualizzabili sullo schermo del televisore. Alcune funzioni presenti nell’apparecchio, ma non descritte su questo manuale non sono garantite. Anche certe funzioni considerate come non essenziali sono state omesse volontariamente in questo documento

ASSISTENZA TECNICA : +39 02 94 94 36 91 SOMMARIO 1 Installazione 2 Descrizione del telecomando 3 Descrizione del decoder 4 Utilizzo quotidiano 5 Personalizzare la lista dei canali 6 Controllo genitori 7 Reset del decoder 8 Regolazioni dello schermo 9 Radio 10 Risparmio energetico 11 Guida elettronica dei programmi (EPG) 12 Ricerca dei canali 13 Telecomandi universali 14 Sottotitoli e teletext 15 Riproduzione / Registrazione digitale 16 Funzione lettore multimediale 17 Accessori utili 18 In caso di problemi di utilizzo 19 In caso di problemi di ricezione GaranZIA E ASSISTENZA 04 IT

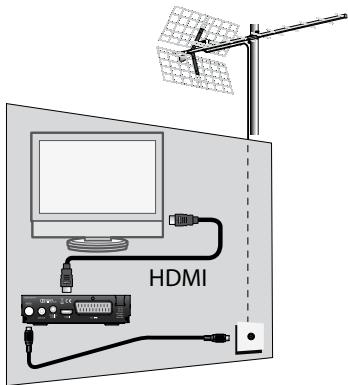

A–Installazione semplificata Con il decoder non collegato alla rete, collegare il cavo d’antenna al connettore coassiale con l’indicazione ANT IN. E pagina 8) del decoder. Collegare il televisore al decoder con cavo HDMI, dopodiché accendere il televisore e attivare la sorgente HDMI nella corrispondente porta in cui è collegato il decoder (per ulteriori informazioni consultare il manuale del TV). Se il vostro televisore non possiede un ingresso HDMI, potete collegare il decoder al TV tramite un cavo SCART. Collegare il cavo di alimentazione alla rete. Inserire le pile nel telecomando. Il led frontale diventa verde. Lo schermo del televisore presenta una schermata di selezione della lingua. In caso contrario, controllare le connessioni HDMI sul televisore (o quella SCART se collegata in modalità SCART). Scegliere la lingua tramite i tasti del telecomando 65 e premere il tasto OK del telecomando per convalidare la scelta della lingua. Si avvierà così la ricerca automatica dei canali. Dopo la ricerca, il decoder visualizzerà il primo canale presente nella lista canali TV. L’installazione di base è così completata. HDMI ANT IN 220-240V~ 50/60Hz Max.12W PÉRITEL ANT IN 220-240V~ 50/60Hz Max.12W Per soddisfare il maggior numero di utenti, abbiamo impostato i parametri in modo che le trasmissioni in 4:3 siano distorte per riempire l’intero schermo 16:9 (16:9 impostazione dello zoom). Se volete vedere le trasmissioni in 4:3 con bande nere a sinistra e a destra dello schermo, è possibile modificare i parametri di visualizzazione nel sottomenu: MENU / Configurazione sistema / Sistema TV.

ASSISTENZA TECNICA : +39 02 94 94 36 91 Si può così impostare il formato dello schermo in 16: 9. Nota: Se il decoder è collegato al televisore con un cavo scart, è consigliabile modificare l’uscita video RGB per un immagine più adatta a questo tipo di cavo in MENU / Configurazione sistema / Sistema TV.

B - Orientamento / puntamento dell’antenna da tetto Si possono distinguere due casi a seconda che si conosca o meno il numero di canale UHF sul quale si suppone di ricevere il canale digitale. Caso n°1 Siete al corrente del numero di un canale (compreso tra 21 e 60) che emette nella vostra zona.

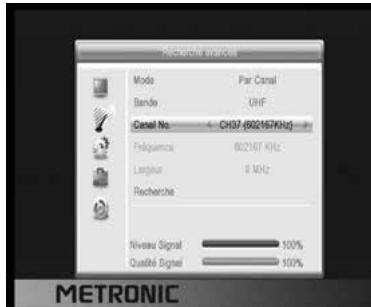

• Andare nel MENU / Installazione / Ricerca avanzata.
• Posizionarsi sulla terza riga tramite le frecce 65 e selezionare con le frecce 34 il numero del canale.
• Attendere qualche secondo e guardare il livello di qualità di ricezione e il livello del segnale.
• Ruotare l’antenna per massimizzare il segnale. Quando ci si avvicina alla direzione del trasmettitore, il livello del segnale deve aumentare, e conseguentemente il livello della qualità. Una qualità del 65% è il minimo per un’immagine stabile. Se il livello di qualità non aumenta, allora il numero del canale che avete scelto non è corretto, o è troppo lontano dall’antenna.
• Una volta raggiunto il livello massimo di segnale e qualità, serrare i dadi di fissaggio dell’antenna.
• Eseguire una ricerca dal MENU/ Installazione / Scansione automatica

ASSISTENZA TECNICA : +39 02 94 94 36 91 Caso n°2 Se non conoscete il numero del canale UHF o VHF suggeriamo il seguente metodo: IT • Procurarsi un’antenna da tetto UHF con un buon guadagno (almeno 15dB) e collegarla direttamente all’ingresso ANT del decoder. Orientare la nuova antenna nella stessa direzione della vecchia e lanciare una ricerca automatica dei canali MENU/ Installazione / Scansione automatica.

• Se trovate dei canali che non avevate rilevato con la vecchia antenna, sostituitela con la nuova.
• Se non trovate canali: girare la nuova antenna di 1/8 di giro e lanciare una nuova ricerca automatica. Se ancora non si ricevono canali, continuare a girare la nuova antenna di 1/8 di giro e lanciare una ricerca automatica, ogni volta, finché non si riceveranno dei canali.
• Guardare allora uno dei canali trovati, quindi premere 2 volte il tasto INFO del telecomando per visualizzare l’indicatore di qualità del segnale in basso. Girare l’antenna per massimizzare il segnale. Una volta raggiunto il segnale massimo, fissare definitivamente la nuova antenna. Lanciare di nuovo una ricerca automatica.

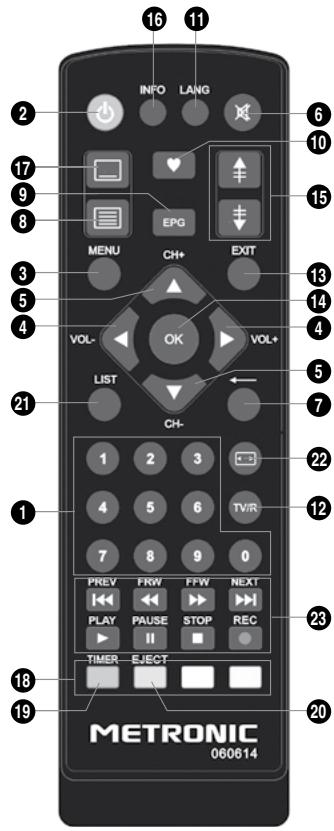

2 - Descrizione del telecomando

1 Tasti numerici. Nell’uso normale, permettono di digitare il numero del canale desiderato. Nella modalità programmazione, permette di immettere valori numerici. Nel menu Multimedia, il tasto 1 sul tastierino numerico permette dinavigare tra le schede Salva / Musica / Foto / Video. 2 Tasto ON/OFF 3 Tasto MENU. Per accedere al menu principale. 4 Tasti 34. In uso normale, permettono di regolare il volume. Nei menu permettono di modificare diversi parametri. 5 Tasti 65. In uso normale, permettono di cambiare canale. Nei menu permettono di passare da una riga all’altra. Durante la riproduzione di una registrazione o un video, consente un rapido avanzamento e riavvolgimento per saltare. 6 Tasto 7 Tasto . Permette di disattivare / attivare l’audio. . Permette di ritornare all’ultimo canale visualizzato. 8 Tasto . Per accedere al televideo (se trasmesso). 9 Tasto EPG (guida elettronica ai programmi). Tasto EPG (guida elettronica ai pro- grammi), informazioni disponibili solamente se trasmesse dal canale. 10 Tasto . Per accedere all’elenco dei canali preferiti. 11 Tasto LANG. Quando i canali trasmettono più lingue audio, il tasto usato per ac- cedere al menu di selezione della lingua del programma. 12 Tasto TV/R. Permette di passare dalla TV alla modalità radio e viceversa.

13 Tasto EXIT. Per uscire dai menu e per tornare ad una schermata del menu. 14 Tasto OK. per convalidare le scelte nei menu. Fuori dai menu: permette di visualizzare l’elenco dei canali. 15 Tasti 65. Negli elenchi lunghi permette di saltare da una pagina all’altra. 16 Tasto Info. Una prima pressione mostra il banner informazioni del canale, compresi, tra gli altri, il titolo del programma corrente e quellosuccessivo. Una doppia pressione mostra le caratteristiche tecniche, compreso il livello di segnale. 17 Tasto . Per attivare o disattivare i sottotitoli (DVB) e selezionare la lingua. 18 Tasti colorati. Permettono di effettuare

le registrazioni. 20 Tasto EJECT. Pulsante di espulsione. Il

pulsante di espulsione non viene utilizzato su questo apparecchio. 21 Tasto LIST. Una prima pressione sul tasto LIST apre il menu Multimedia. Premendo una seconda volta sul tasto LIST si esce dal menu Multimediae si ritorna al canale corrente.

22 Tasto . Per accesso rapido alle impostazioni di visualizzazione dello schermo. 23 Tasti dedicati alla registrazione: : Permette di avviare l’evento registrato o riprendere dopo una pausa. ; : Permette di mettere in pausa durante la riproduzione di un evento. : Permette di fermare la registrazione in corso. = : Permette di registrare il programma in corso. 7 : Permette di riavvolgere il video: premendolo più volte aumenta la velocità di riavvolgimento. 9 : file precedente 8 : Permette un avanzamento rapido del video: premendolo più volte aumenta la velocità di avanzamento. : : file successivo ASSISTENZA TECNICA : +39 02 94 94 36 91

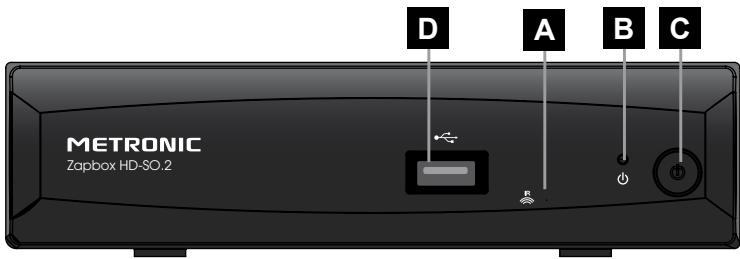

3 - Descrizione del decoder

A Ricevitore ad infrarossi del telecomando B Led di stato. Rosso: stand-by, verde: ON. C Tasto ON/OFF D Port Porta USB. E Ingresso Antenna Terrestre

Alimentazione da rete

4 - Utilizzo quotidiano

In uso normale, utilizzare i seguenti tasti del telecomando:

• Tasti VOL5 e VOL6 per regolare il volume.
• Tasti CH5 e CH6per cambiare canale.
• Tasto per disattivare/attivare il suono.
• Tasti numerici per cambiare il canale.
• Tasto EPG per accedere alla guida dei programmi
• Tasto = per registrare una trasmissione in corso
• Tasto TIMER per programmare una registrazione
• Tasto per avviare la riproduzione di un programma dall’elenco dei programmi già registrati.
• Tasto : per fermare una registrazione o un video
• Tasto PAUSE per mettere in pausa una registrazione o una trasmissione.
• Tasto OK per accedere all’elenco dei canali.

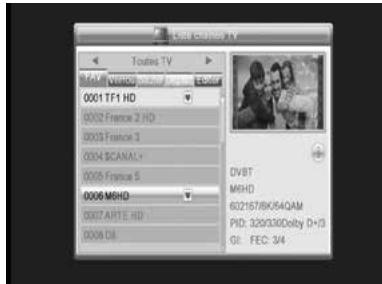

5 - Personalizzare la lista dei canali

Ci sono due possibilità per personalizzare la lista canali. La prima consiste nel creare una lista canali “favoriti”. La seconda, nel cancellare o spostare dei canali esistenti A - Canali favoriti Selezionare i canali

• Andare nel MENU / Modifica canale / Canale TV Lista.
• Premere per attivare la selezione dei canali preferiti.
• Selezionare il canale che si desidera aggiungere alla lista e premere OK. Un simbolo compare di fianco al canale.
• È possibile aggiungere più canali alla lista .
• Premere EXIT 2 volte per uscire dalla selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire dai menu.

ASSISTENZA TECNICA : +39 02 94 94 36 91 Visualizza preferiti

• Premere per visualizzare la lista dei canali preferiti. IT • Scegliere il canale con le frecce 56e fare clic su OK. Premere alla lista dei preferiti. per tornare B - Modificare l’elenco dei canali Eliminare canali
• Andare nel MENU / Modifica canale / Canale TV Lista.
• Premere 2 volte il tasto BLU per attivare la selezione del canale da modificare.
• Tramite i tasti 56, selezionare il canale da eliminare.
• Premere il tasto OK, appare un segno di spunta dopo il nome del canale. In questo modo è possibile selezionare altri canali .
• Premere EXIT 2 volte per uscire dalla selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire da tutti i menu. Spostare i canali
• Andare nel MENU / Modifica canale / Canale TV Lista.
• Premere il tasto GIALLO per abilitare lo spostamento del canale.
• Tramite i tasti 56 del telecomando selezionare il canale da spostare.
• Premere il tasto OK del telecomando: un simbolo appare dopo il nome del canale.
• Usare i tasti 56 del telecomando per spostare il canale nella posizione desiderata.
• Premere OK per confermare la nuova posizione.
• Premere EXIT 2 volte per uscire dalla selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire dai menu. Nota: se le impostazioni sono quelle predefinite, lo spostamento di un canale non cambia il suo numero logico. Per modificare il numero del canale con la sua posizione, è necessario impostare su MENU / Installazione / LCN, riga LCN su Spento con i tasti 34.

6 - Controllo genitori

Il decoder ZAPBOX HD-SO.2 viene consegnato con una password pre-impostata (0000). Questa permette di bloccare i canali di cui volete impedire l’accesso o per proteggere la configurazione del decoder.

Modificare la password

• Andare in MENU / Configurazione sistema / Blocco genitori.
• Inserire la password (0000 di fabbrica).
• Posizionarsi sulla riga Nuova password tramite i tasti 56 ed immettere la nuova password a 4 cifre.
• Posizionarsi sulla riga Confermare password tramite i tasti 56 ed immettere nuovamente la nuova password.
• Premere OK e digitate EXIT ripetutamente per uscire tutti i menu. Blocco relativo all’età Il decoder può essere impostato in modo da riprodurre trasmissioni solo per una certa fascia di età. Per esempio si può limitare la visione a persone di età inferiore agli 11 anni. Se l’emittente informa che la trasmissione in corso è rivolta ad un pubblico non inferiore a 12 anni, il decoder blocca automaticamente la riproduzione chiedendo la password (che si suppone sia in possesso solo dei genitori). Per operare questo blocco occorre seguire la seguente procedura:
• Andare nel MENU / Configurazione sistema / Blocco genitori
• Inserire la password (0000 se non hai cambiato la password nel passaggio precedente).
• Selezionare sulla riga Età minima le impostazioni di blocco ad ogni accesso al menu.
• Selezionare le impostazioni dell’età con le frecce 34(Rating lock).
• Premere 3 volte il tasto EXIT per uscire dal menu.

ASSISTENZA TECNICA : +39 02 94 94 36 91 Blocco dei canali

• Andare nel Menu / Modifica canale / Canale TV Lista IT • Premere il tasto ROSSO per attivare la selezione del blocco dei canali.
• Tramite i tasti 56, selezionare il canale da spostare.
• Premere il tasto OK.
• Inserire la password (0000 dalla fabbrica): un lucchetto appare dopo il nome del canale.
• Premere EXIT 2 volte per uscire dalla selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire dai menu. Nota: il blocco per canale non è consigliato quando il controllo genitori è abilitato.

7 - Reset del decoder

Il reset di fabbrica può essere utile se avete modificato le impostazioni del decoder e alcune funzioni non rispondono più correttamente. Resettando il decoder, tornerete ad una configurazione di fabbrica (quella del prodotto nuovo). Tutte le personalizzazioni (canali favoriti, radio, etc…) verranno perse e dovrete eseguire una nuova installazione.

Premere su MENU Selezionare il 4° menu (utensili) con le frecce . Premere su4e selezionare il 2° menu (reset fabbrica). Nota : se il blocco genitori è stato impostato, sarà necessario immettere il codice PIN per accedere al menu Blocco Genitori.

Premere 3 quindi OK per convalidare, aspettare finché non appaia il menu di selezione Lingua.

8 - Regolazioni dello schermo

La sezione MENU / Configurazione sistema / Sistema TV permette di scegliere diverse opzioni video:

• La riga Uscita video consente di scegliere tra RGB e CVBS, modalità classica. Se il decoder è collegato con un cavo HDMI al televisore, lasciare la modalità di uscita CVBS per un’immagine ad alta definizione.

ASSISTENZA TECNICA : +39 02 94 94 36 91 Se si utilizza un cavo scart, scegliete la modalità RGB come in risoluzione standard, per avere un’ immagine più accurata sulla maggior parte degli apparecchi televisivi.

• La riga Modo aspetto consente di gestire schermi 4:3 e 16:9: - 4:3 LB (Letter Box). Per una TV standard 4:3. Le immagini 16:9 sarà visualizzata completamente, con bande nere sopra e sotto. - 4:3 PS (Panscan). Per una TV 4:3. Le immagini 16:9 verranno visualizzate sulla superficie dello schermo e le estremità destra e sinistra saranno tagliate. - 16:9. Per un TV 16:9 collegato con un cavo HDMI al decoder. 4:3 immagini vengono visualizzate senza distorsioni, con barre nere a sinistra e a destra. - 16:9 zoom. Per uno schermo 16:9 pieno. Immagini in formato 4:3 sono stirate orizzontalmente per riempire l’intero schermo. Abbiamo scelto questa modalità per default, perché soddisfa la maggior parte dei TV.

Oltre ai canali TV, il digitale terrestre permette di ricevere anche le radio. Premendo il tasto TV/Radio, si attiva la modalità Radio.

10 - Risparmio energetico

Per limitare il consumo energetico inutile, e in conformità con la regolamentazione europea relativa agli apparecchi che consumano elettricità, sono state prese delle misure per evitare di lasciare funzionare l’apparecchio inutilmente.

ASSISTENZA TECNICA : +39 02 94 94 36 91 Nel caso eccezionale in cui si sta guardando la TV per oltre 3 ore senza utilizzare il telecomando, comparirà un messaggio di standby imminente. Basta premere un tasto 5VOL6, per esempio, per cancellare il messaggio e contiIT nuare la visione . Se per qualsiasi motivo, si desidera disabilitare questa funzione,

• Andare su MENU / Configurazione sistema / Altro / Auto Standby
• Selezionare Spento con frecce 34.
• Premere EXIT 3 volte per uscire dai menu.

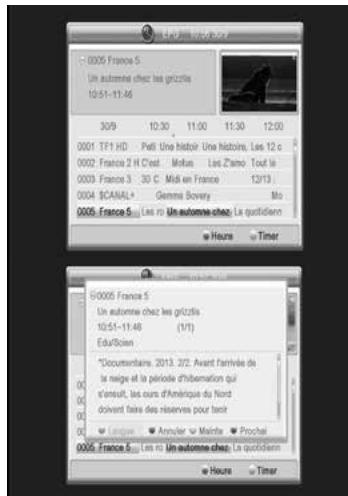

11 - Guida elettronica dei programmi (EPG)

La guida del programma consente di visualizzare programmi televisivi per le prossime ore o giorni (a seconda dei canali che trasmettono queste informazioni). Con le frecce 5634è possibile selezionare un programma e premere OK per visualizzarne i dettagli (se emessi dall’operatore). La finestra rimane vuota se le informazioni non vengono diffuse. possibile programmare registrazione di un programma evidenziandolo, quindi premendo il tasto VERDE (n. 18 pagina 7). Ricordarsi di collegare un hard disk sulla porta USB prima di avviare qualsiasi registrazione. Nota: le informazioni contenute nella guida del programma sono distribuite dagli operatori. A volte le informazioni relative ai tempi di inizio e di fine dei programmi sono inesatte o imprecise. Per la programmazione di una registrazione si consiglia di impostare la durata con un margine di tempo necessario. E’ necessario modificare il programma nel MENU / Configurazione sistema / Impostazione timer.

12 - Ricerca dei canali

Quest’operazione è da eseguire non appena si perde un canale oppure quando IT nuovi canali sono disponibili.

Vai a MENU / Installazione / Ricerca automatica. Selezionare la riga Ricerca con la freccia 6. Premere due volte OK per avviare la ricerca dei canali.

13 - Telecomandi universali

Il telecomando universale deve essere programmato con un codice (di solito 3 o 4 cifre) per l’utilizzo con un determinato dispositivo. Il vostro decoder è di nuova concezione e ci potrebbero essere alcuni telecomandi universali non compatibili (anche se il produttore fornisce i codici METRONIC). Se utilizzate un telecomando universale METRONIC ci sono due modalità di apprendimento: - Se il riferimento del decoder è chiaramente indicato è sufficiente inserire il codice visualizzato. - Se il riferimento non è indicato è necessario utilizzare il codice di un altro decoder METRONIC compatibile.

14 - Sottotitoli e teletext

Alcuni canali trasmettono il televideo (RAI 1, per esempio). Per accedere, premere il tasto del telecomando. Alcuni canali, a volte, trasmettono i sottotitoli DVB. Per accedere a questi sottotitoli:

• Premere per visualizzare i sottotitoli premere il tasto del telecomando.
• Premere 65 per selezionare la lingua dei sottotitoli.
• Premere OK del telecomando per confermare.

ASSISTENZA TECNICA : +39 02 94 94 36 91

15 - Riproduzione / Registrazione digitale

IT Introduzione rapida Questo paragrafo descrive in modo veloce il funzionamento in generale. E’ importante leggere i paragrafi seguenti dove troverete tutto ciò che serve sapere per usare correttamente la porta USB.

• Una volta collegato alla porta USB un HDD o una chiavetta USB è possibile registrare un programma premendo il tasto REC (•).
• Premere OK per confermare la durata della registrazione proposta dal decoder (calcolata automaticamente in base alla guida elettronica dei programmi). Per modificare la durata della registrazione utilizzare i tasti numerici del telecomando.
• Premere STOP ( ) per interrompere la registrazione Nota: Quando si inserisce un dispositivo USB, diventa utilizzabile non appena il messaggio “disco USB connesso” appare e scompare dallo schermo. Con gli HDD di grandi dimensioni è normale dover attendere diversi secondi. È possibile riprodurre la registrazione dal MENU / Registrare / Multimedia. Premere il tasto 1 sul tastierino numerico per selezionare la scheda Salva, selezionare la registrazione desiderata con i tasti freccia su e giù e premere OK. Per riprodurre contenuti diversi da quelli registrati dal decoder ZAPBOX HD-SO.2, fare riferimento al paragrafo 17 a pagina 20. Tipo di Media accettati La porta USB frontale è progettata per supportare un HDD esterno. L’utilizzo di chiavette USB non è raccomandato perché il trasferimento generalmente è molto lento. Tuttavia, si può provare, con chiavette di almeno 4 Gb anche se il funzionamento non è garantito. I dispositivi (chiavetta USB o HDD) devono essere formattati FAT32 o NTFS. Se ci sono più partizioni è possibile cambiare la partizione di accesso nel MENU / Lettore multimediale / PVR. Se un HDD o una chiavetta USB non vengono riconosciuti, utilizzare il computer per controllare il formato (click destro / proprietà nel file di Windows Explorer). Data la grande varietà di modelli, non possiamo garantire il funzionamento con tutti gli HDD. È richiesta una velocità minima di 5400 giri / minuto. METRONIC non è responsabile per i dati persi dai media a causa del loro utilizzo con il decoder. Si consiglia di eseguire il backup dei dati prima dell’utilizzo e di dedicare un disco solo per la registrazione.

ASSISTENZA TECNICA : +39 02 94 94 36 91 A - Registrazione semplice Per registrare un programma DTT, procedere come segue:

• Accendere il decoder con il tasto ON/OFF

• Selezionare il canale da registrare con i tasti 56 del telecomando, digitando direttamente il numero oppure selezionando il canale dalla lista usando il tasto OK del telecomando.
• Se non avete collegato l’HDD, collegarlo e attendere qualche secondo fino a quando il messaggio “USB connesso” appare e poi scompare: informa che il disco è pronto.
• Premere il tasto REC (=) e la registrazione del programma in corso ha inizio sul supporto USB collegato. Di default il tempo di registrazione è di 2 ore. Per modificare la durata della registrazione, premere 2 volte il tasto REC (=). Appare il messaggio «Registra per 2:00»: modificare la durata con i tasti numerici del telecomando (in seguito è possibile modificare la durata della registrazione premendo nuovamente 2 volte il tasto REC (=). È possibile interrompere la registrazione in qualsiasi momento premendo il STOP ( ) del telecomando e confermando selezionando YES e premendo OK successivamente). Il decoder è un modello con tuner singolo; in caso di registrazione di un canale, non è possibile guardare un altro canale. Se il televisore integra un decoder digitale terrestre, è possibile guardare qualsiasi altro canale tramite il televisore mentre il decoder registra un altro canale grazie al proprio tuner. B - Impostare una registrazione con timer È possibile programmare fino a 8 registrazioni. Per programmare una registrazione su un canale visualizzarlo sulla TV:

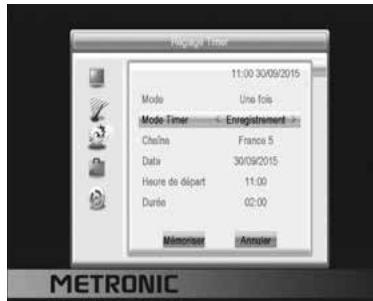

• Andare in MENU / Configurazione sistema / Impostazione timer o premere il tasto TIMER.
• Scegliere un numero libero tra le righe contrassegnate (la prima volta scegliere 1) e premere OK.
• Sulla riga Modalità, scegliere Una volta con la freccia destra.
• Sulla riga Modalità Timer, scegliere Registrazione con la freccia > 4.
• Posizionarsi sulla riga Canale sveglio viene visualizzato il canale, È anche 17 ASSISTENZA TECNICA : +39 02 94 94 36 91 possibile premere OK per visualizzare l’elenco dei canali, selezionare il canale con le frecce v n e confermare IT con OK
• Posizionarsi sulla riga Data sveglio ed immettere la data di registrazione con i tasti numerici e convalidare con OK.
• Posizionarsi sulla riga Tempo ed inserire nello stesso modo l’orario di inizio dell’evento (in ore e minuti).
• Posizionarsi sulla riga Dura ed immettere allo stesso modo la durata dell’evento (in ore e minuti). Premere OK per convalidare.
• Selezionare Salvare e premere OK. Premere di nuovo per uscire EXIT i menu. Nota: È inoltre possibile programmare la registrazione di un programma da EPG premendo il tasto VERDE sul programma che si desidera registrare. C - Riprodurre una registrazione

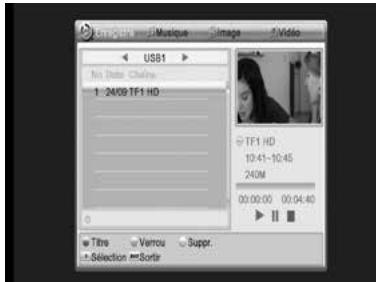

• Andare nel MENU / Registrare / Multimedia o premere il tasto LIST.
• Navigare con il tasto 1 del tastierino numerico per selezionare la scheda Salva.
• Le registrazioni vengono visualizzate in un elenco.
• Selezionare la registrazione desiderata con i tasti 56 e premere il tasto per avviare la riproduzione.
• La riproduzione della registrazione ha inizio.
• È possibile andare avanti o indietro in una registrazione premendo il tasto avanti veloce 8(FFW), Rewind 7 (FRW) o posizionare tramite i tasti 56 il cursore nella posizione desiderata, quindi premere OK. D - Eliminazione Records

• Andare nel MENU / Lettore multimediale / PVR o premere il tasto LIST.
• Navigare con il tasto 1 del tastierino numerico per selezionare la scheda Salva.
• Le registrazioni vengono visualizzate in un elenco.
• Selezionare la registrazione desiderata con i tasti 56 e premere il tasto giallo.
• Una croce appare dietro il nome della registrazione. ASSISTENZA TECNICA : +39 02 94 94 36 91

• È possibile selezionare più registrazioni nello stesso modo.
• Premere EXIT per confermare la scelta, uscire dal menu ed eliminare le registrazioni selezionate. non è richiesta nessuna conferma, fare attenzione al momento della selezione. Se è stata selezionata una registrazione per errore, premere nuovamente il pulsante giallo per deselezionarlo.

E - Interrompere la riproduzione Per interrompere la riproduzione, premere . Il decoder mostra l’elenco delle registrazioni. Ora è possibile selezionare un altro evento o uscire dalla modalità riproduzione premendo più volte il tasto EXIT del telecomando. F - Salvare una registrazione su PC Le registrazioni vengono salvate nella cartella ALIDVRS2 sull’ HDD. Ogni registrazione crea una cartella specifica il cui nome contiene la data, l’ora e nome del canale. La cartella contiene due tipi di file: - file .DVR sono utilizzati da HD-SO.2 per il backup dei dati relativi alla registrazione (per esempio informazioni di controllo dei genitori). - file .TS contengono i contenuti audio/ video. Sono leggibili su un computer con un software in grado di riprodurre questi formati video. VLC versione 2.0.2 o superiore, ad esempio: www.videolan.org Il blocco dei genitori non funziona sul computer, funziona solo su HD-SO.2. Se durante la riproduzione di una registrazione sul PC si visualizzano delle righe (striping), attivare il filtro di deinterlacciamento sul lettore video (vedi le opzioni del VLC).

16 - Funzione lettore multimediale

Oltre alle registrazioni effettuate dall’apparecchio stesso, è possibile leggere altri video, visualizzare foto o ascoltare musica memorizzati sul disco. Per accedere a questi contenuti andare in MENU / Salva / Multimedia o usare il tasto freccia destra (PLAY) quando si guarda la TV. Nel menu Multimedia, premere il tasto 1 del tastierino numerico per selezionare la scheda desiderata.

La scheda Video visualizza il contenuto del drive USB in modo da poter guardare i video (la maggior parte dei file in formato .AVI, MPG e MP4 sono supportati) selezionando il file con le frecce su e giù e premendo OK. Il lettore multimediale consente anche di riprodurre foto e musica che si trovano sull’Hard Disk. Utilizzare il tasto 1 del tastierino numerico e selezionare Immagine per visualizzare le foto o la scheda Musica. Il decoder Zapbox HD-SO.2 può anche riprodurre file musicali in formato MP3.

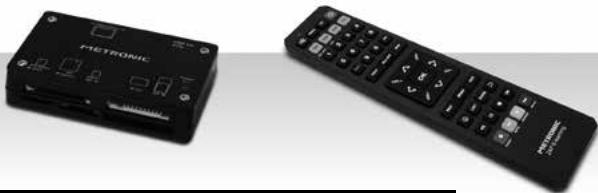

17 - Accessori utili

Per completare il vostro impianto, esistono nella gamma METRONIC, dei prodotti compatibili con il decoder Zapbox HD-SO.2. La gamma di telecomandi universali:

• Zap 6 Learning (cod. 495398): la funzione learning permette di memorizzare tutti i tasti dei vostri telecomandi originali (TV, decoder, DVD...) e quindi di utilizzare un solo telecomando per TV e decoder.
• Lettore di scheda 9 in 1 (cod. 495250). Permette il trasferimento e lo scambio di dati in modo semplice e veloce.
• L’Hard Disk esterno 2,5’’-250GB (cod. 495260). Permette di conservare foto, film e altri file multimediali.

18 - In caso di problemi di utilizzo

Alcuni canali non sono più visualizzabili: Perchè l’apparecchio mostra il banner di dispositivo USB assente, quando è connesso un dispositivo USB? L’apparecchio necessita di un certo tempo per analizzare il disco connesso, può impiegare anche dei minuti se si utilizzano dischi di grosse dimensioni. Dopo aver ricevuto il banner di disco USB non connesso si attenda qualche minuto e si riprovi un po più tardi. Se il dispositivo è equipaggiato di led di stato, quando il led termina di lampeggiare il disco è pronto per essere utilizzato.

19 - In caso di problemi di ricezione

Disturbo Possibile causa Soluzione Non ricevete alcun canale digitale terrestre La vostra antenna non è puntata correttamente verso il ripetitore. Modificare l’orientamento dell’antenna (vedere paragrafo 1b a pagina 4) Non ricevete alcun canale digitale terrestre. Abitate in un condominio Il sistema di ricezione del condominio non è adatto al digitale terrestre Consultare l’amministratore del condominio Ricevete correttamente alcuni canali digitali terrestri ma per altri la ricezione è cattiva, oppure non sono ricevuti. Sui canali che ricevete il livello di ricezione non è elevato. Siete lontani dal ripetitore Siete lontani dal ripetitore

amplificatore da interno

amplificatore da palo

3- Provare un antenna da

tetto con alte prestazioni Ricevete tutti i canali digitali terrestri ma la ricezione è disturbata in alcuni momenti. (quando si accende un apparecchio elettrico ad esempio). La ricezione è disturbata da segnali parassiti

1- Rimpiazzare il cavo tra

la presa TV e il decoder con un cavo TV con blindatura rafforzata.

2- Sostituire gli accessori

(partitori, derivatori) con prodotti schermati

3- Sostituire il cavo tra

l’antenna e la presa TV. Ricevete alcuni multiplex (alcuni canali) ma altri sono disturbati o non li ricevete del tutto Eco

con un modello con griglia anti-eco Ricevete alcuni canali ma i canali superiori a 60 sono disturbati o non ricevuti L’antenna taglia la parte alta della banda UHF Procurarsi un’antenna UHF banda larga. Alcuni canali non si vedono più. Sono state cambiate le frequenze di trasmissione di alcuni canali

Lanciare una nuova scansione

ASSISTENZA TECNICA : +39 02 94 94 36 91 Certificato di garanzia

Il prodotto è coperto dalla garanzia legale del venditore di 24 mesi per difetti di conformità prevista dagli articoli 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo) . ATTENZIONE: La garanzia non è valida senza lo scontrino o la ricevuta fiscale di acquisto. Assistenza Tecnica Metronic: Telefono + 02 94 94 36 91 Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories. Ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della Direttiva 2012/19/ UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)” e del Decreto Legislativo 188 del 20 novembre 2008. Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile, inclusivo della batteria non rimovibile, deve essere raccolto separatamente dagli altri rifiuti per permetterne un adeguato trattamento e riciclo. L’utente dovrà, pertanto, conferire gratuitamente l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnarla al rivenditore secondo le seguenti modalità: - per apparecchiature di piccole dimensioni, ovvero con almeno un lato esterno non superiore a 25 cm, è prevista la consegna gratuita senza obbligo di acquisto presso i negozi con una superficie di vendita delle apparecchiature elettriche ed elettroniche superiore ai 400 mq. Per negozi con dimensioni inferiori, tale modalità è facoltativa. - per apparecchiature con dimensioni superiori a 25 cm, è prevista la consegna in tutti i punti di vendita in modalità 1contro1, ovvero la consegna al rivenditore potrà avvenire solo all’atto dell’acquisto di un nuovo prodotto equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo di apparecchiature, pile ed accumulatori da parte dell’utente comporta l’applicazione delle sanzioni di cui alla corrente normativa di legge.
