MANUALE UTENTE Zapbox HDM1.1 METRONIC

Decoder DTT HD con porta USB

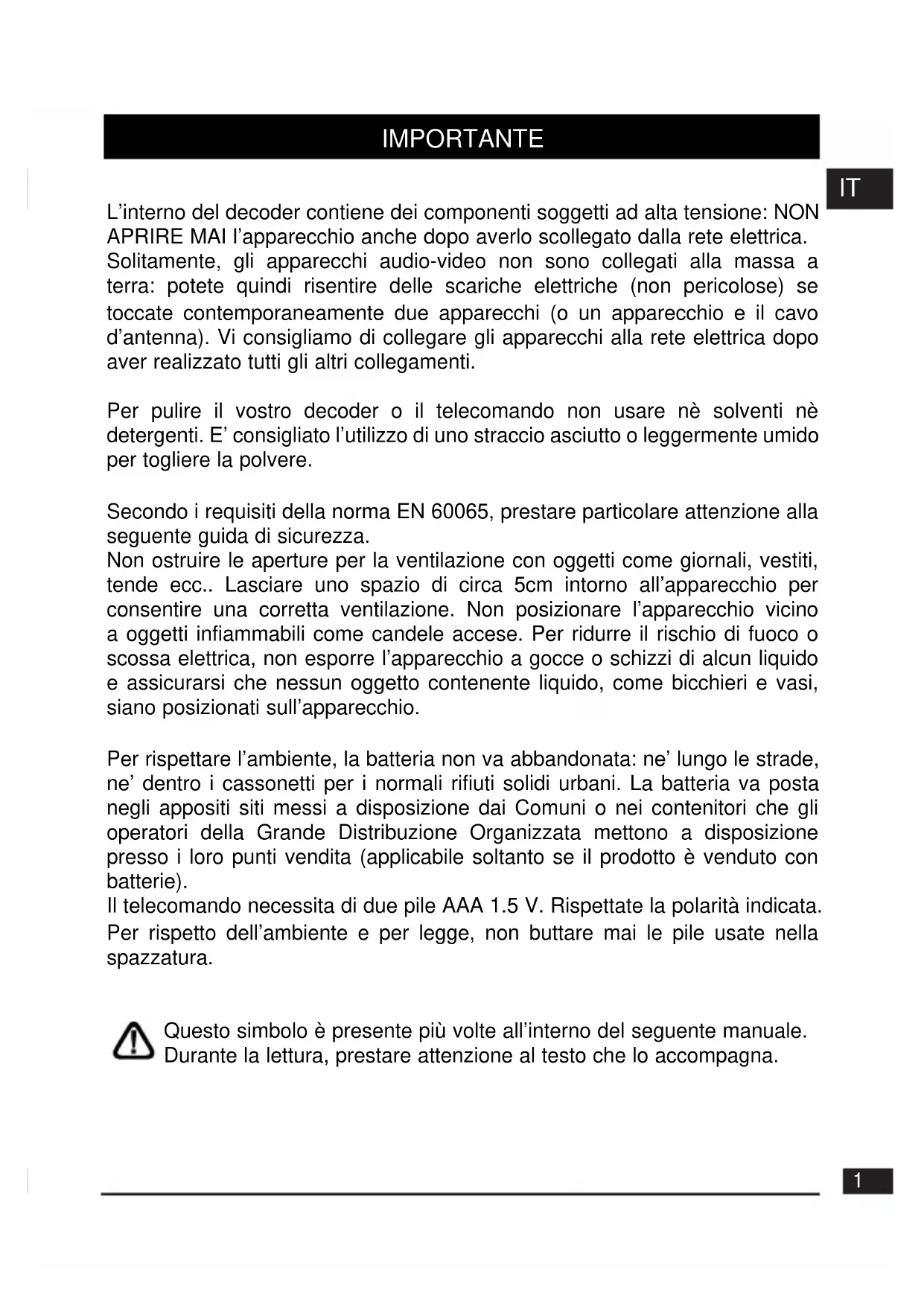

L'interno del decoder contiene dei componenti soggetti ad alta tensione: NON APRIIRE MAI l'apparecchioanche sono averlo scollegato alla rete elettrica. Solitamente, gli apparecchi audio-video non sono collegati alla massa a terra: potete quindi risentire delle scariche elettriche (non pericolose) se toccate contemporaneamente due apparecchi (o un apparecchio e il cavo d'antenna). Vi consigliamo di collegare gli apparecchi alla rete elettrica dopo aver realizzato tutti gli altri collegamenti.

Per pulire il vostro decoder o il telecomando non usare né solventi né detergenti. E' consigliato l'utilizzo di uno straccio asciutto o leggermente umido per togliere la polvere.

Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla seguente guida di sicurezza.

Non ostruire le aperture per la ventilazione con oggetti come giornali, vestiti, tende ecc.. Lasciare uno spazio di circa 5cm intorno all'apparecchio per consentire una corretta ventilazione. Non posizionare l'apparecchio vicino a oggetti infiammabili come candele accese. Per ridurre il rischio di fuoco o scossa elettrica, non esporre l'apparecchio a gocce o schizzi di alcun liquido e assicurarsi che nessun oggetto contente liquido, come bicchieri e vasi, siano posizionati sull'apparecchio.

Per rispetto l'ambiente, la batteria non va abbandonata: ne' lungo le strade, ne' dentro i cassetti per i normali rifiuti solidi urbani. La batteria va posta negli apposti siti messi a disposizione dai Comuni o nei contentitori che gli operatori della Grande Distribuzione Organizzata mettono a disposizione presso i loro punti vendita (applicable sostanto se il prodotto è venduto con batterie).

Il telecomando necessita di due pile AAA 1.5 V. Rispettate la polarità indicata. Per rispetto dell'ambiente e per legge, non buttare mai lepile usate nella spazzatura.

Questo significato è presente più volte all'interno del segmente manuale. Durante lagettura, prestare attentionione al testo che lo accompaniesna.

IT

Tastosos:

Alcuni canali Digitali Terrestri potrebbero non vedersi piu.

Grazie al tasting SOS (tasting BLU del telecomando) potete recuperare

facilmente i vostri canali.

Premendo per 3 secondi il tasting SOS si avviere automaticamente una nuova ricerca dei canali.

La programmazione del decoder si fa usando i menu. Per facilitare lalettura del presente manuale, presentereremo l'accesso ai menu sottoquesta forma:

MENU / menu / sottomenu.

Per esempio quando si legge:

• Andare nel MENU / Installazione / DVBT Scansione canali

questo equivale a

• Premere sul tastingo MENU del telecomando per accederer al menu principale.
• Premere sul tastingo▼ del telecomando per selezionare il menu Installazione e premere il tastingo OK del telecomando.
• Premere sul tasto del telecomando per selezionare il除去-menu DVBT Scansione canali.

• Premere sul tasto OK del telecomando per convalidare.

• Si ricordi che le parole scritte in grassetto in quello manuale corrispondono alle parole del menu visualizzabili sullo schermo del teilevisore.

Alcune funzioni presenti nell'apparecchio, ma non descripte su quello manuale non sono garantite. Anche certe funzioni considerate come non essentiali sono state omesse volontariamente in quello documento

SOMMARIO

1 Installazione 04
2 Descrizione del telecomando 06
3 Descrizione del decoder 0 8
4 Utilizzo quotidiano 09
5 Personalizzare la lista dei canali 09
6 Controllo genitori 11
7 Reset del decoder 1 2
8 Regolazioni dello schermo 1 2
9 Radio 1 3
10 Risparmio energetico 13
11 Guida elettronica dei programmi (EPG) 14
12 Ricerca dei canali 15
13 Telecomandi universali 15
14 Sottotitoli teletext 15
15 Riproduzione / Registrazione digitale 16
16 Funzione TIME SHIFT 19
17 Funzionelettore multimediae 20

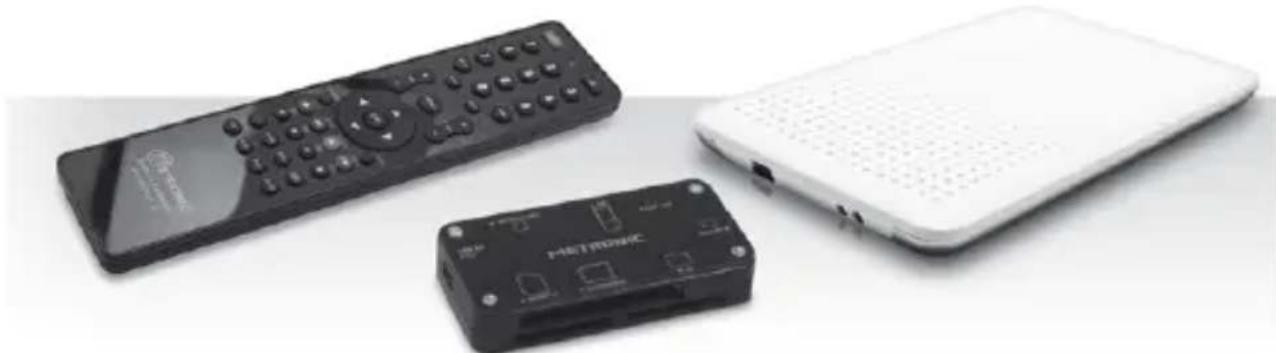

18 Accessori utili 20
19 In caso di problemi di utilizzo 21
20 In caso di problemi di ricezione 22

GARANZIA E ASSISTENZA 2 3

IT

1 - Installazione

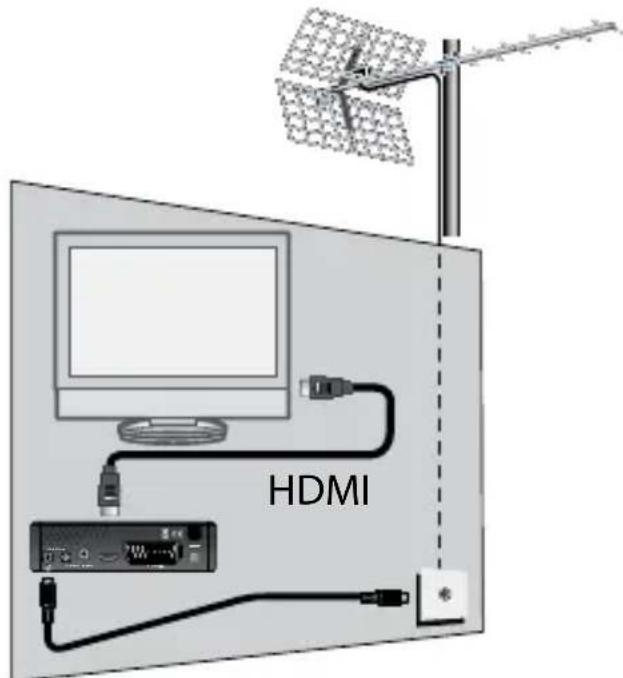

IT A-Installazione amplificata

Con il decoder non collegato alla rete, collegare il cavo d'antenna al connettore coassiale con l'indicazione ANT. (D pagina 08) del decoder. Collegare il tevisore al decoder con cavo HDMI, dopodiché accendere il tevisore e attivare la sorgente HDMI nella corrispondente porta in cui è collegato il decoder (per ulteri informazioni consultare il manuale del TV). Se il vostro tevisore non possiede un ingresso HDMI, potete collegare il decoder al TVtramite un cavo SCART.Collegare il cavo di alimentazione alla rete. Inserire le pile nel telecomando. Il led frontale diventa verde.

Lo schermo del tevisore presenta una schermata di selezione della lingua. In caso contrario, controllare le connessioni HDMI sul tevisore (o quella SCART se collegata in modalità SCART). Scegliere la linguatramite i tasti del telecomando e premere il tasto OK del telecomando per convalidare la scelta della lingua. Si avvieraosi la ricerca automatica dei canali.Dopo la ricerca, il decoder visualizzera il primo canale presente nella lista canali TV.L'infallazione di base èosi completata.

Per soddisfare il maggior numero di utenti, abbiamo impostato i parametri in modo che le trasmissioni in 4:3 siano distorte per riempire l'intero schermo 16:9 (16:9 impostazione dello zoom). Se volete vedere le trasmissioni in 4:3 con bande nera a sinistra e a destra dello schermo, è possibile modificare i parametri di visualizzazione nel sottomenu:

MENU / Configurazione problema / Sistema TV.

Si cui si impostare il formato dello schermo in 16:9.

Note: Se il decoder è collegato al teilevisore con un cavo scart, è consigliabile modificare l'uscita video RGB per un immagine più adatta a quello tipo di cavo in MENU / Configurazione sistema / Sistema TV.

IT

B - Orientamento / puntamento dell'antenna da fatto

Si possono distinguere due casi a seconda che si conosca o meno il numero di canale UHF sul quale si suppone di ricevere il canale digitale.

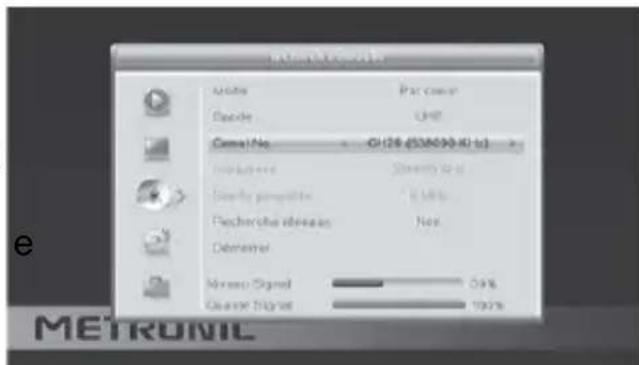

Cason°1

Siete al corrente del numero di un canale (compreso tra 21 e 69) che emette nella vostra zona.

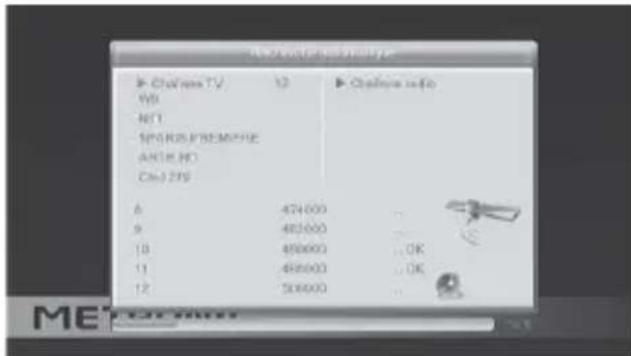

• Andare nel MENU / Installazione / DVBT Scansione canali.

• Posizioni sulla terza riga tramite le freccce e selezionare con le freccce il numero del canale.

• Attendere quale secondo guardare il livello di qualità di ricezione e il livello del segnale.

• Ruotare l'antenna per massimizzare il segnale. Quando ci si avvicina

alla direzione del trasmettitore, il livello del segnale deve aumento, e segnate il livello della qualità. Una qualità del 65% è il minimo per un'immagine stabile. Se il livello di qualità non augenta, alla la numero del canale che avete scelto non è corretto, o è troppo lontano dall'antenna.

• Una volta raggiunto il livello massimo di segnale e qualità, serrare i dadi di fissaggio dell'antenna.

• Eseguire una ricerca di MENU/ Installazione / Scansione automatica oppure tenere premuto per 3 secondi il tasting blu SOS del telecomando.

IT

Se non conoscete il numero del canale UHF o VHF suggeriamo il seguente modo:

• Procurarsi un'antenna da fatto UHF con un buon guidagno (almend collegarla direttamente all'ingresso ANT del decoder. Orientare la nuova antenna nella stessa direzione della vecchia e lanciare una ricerca automatica dei canali MENU/ Installazione / Scansione automatica.

• Se trovate dei canali che non avevate rilevato con la vecchia antenna, sostituitela con la nuova.

• Se non trovate canali: girare la nuova antenna di 1/8 di giro e lanciare una nuova ricerca automatica. Se alla non si ricevono canali, continuare a girare la nuova antenna di 1/8 di giro e lanciare una ricerca automatica, agli volta, finché non si riceveranno dei canali.
• Guardare alla uno dei canali trovati, quando premere 2 vollINFO delasto telecomando per visualizzare l'indicatore di qualità del segnale in basso. Girare l'antenna per massimizzare il segnale. Una volta raggiunto il segnale massimo, fissare definitamente la nuova antenna. Lanciare di nuovo una ricerca automatica.

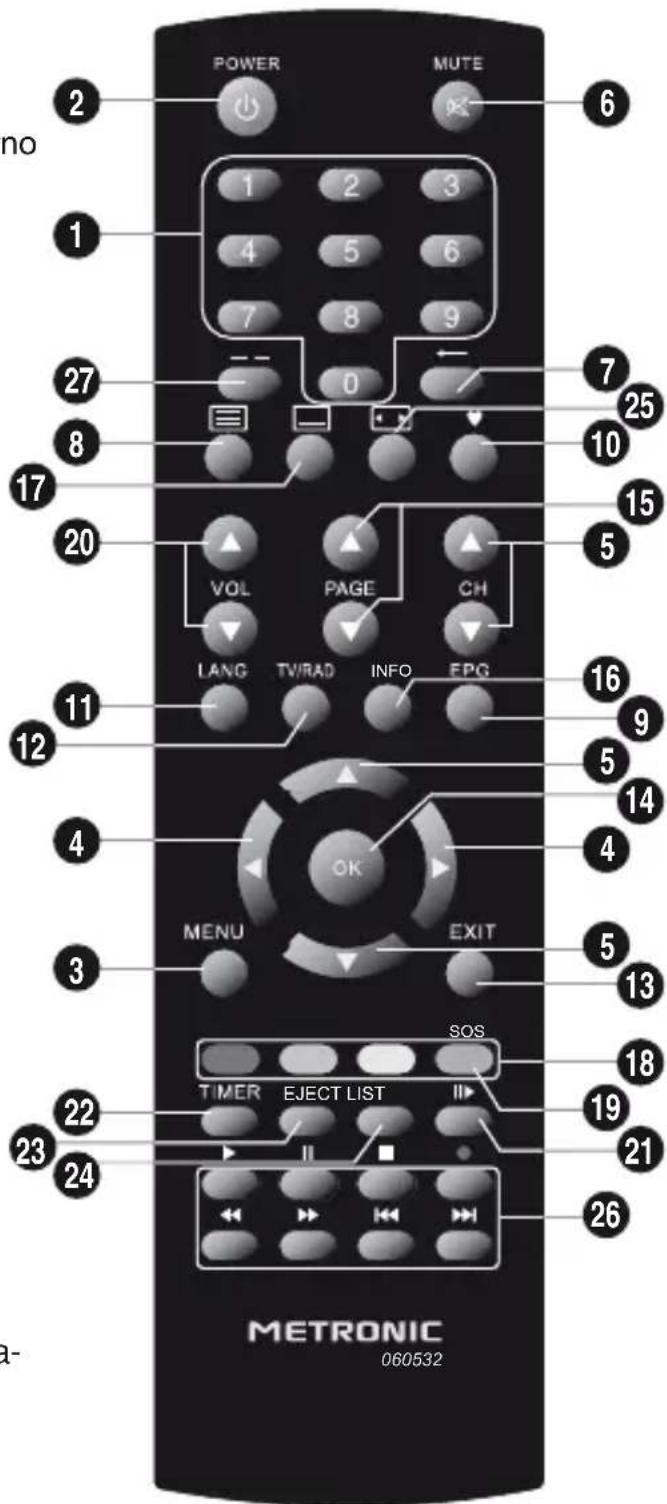

2 - Descrizione del telecomando

1 Tasti numerici. Durante l'uso normale, permettono di digitare il numero del canale che si desidera. Nella modalità programmazione permette di insertire i valori numerici.
2 Tasto ON/OFF
3 Tasto MENU. Per accedere al menu principale.
4 Tasti . In uso normale, permettono di regolare il volume. Nei menu permittedo di modificare diversi parametri.
5 Tasti In uso normale, permettono diambiare canale. Nei menu permittedono di passare da una riga all'altra. Durante la riproduzione di una registrazione o un video, consente un rapido avanzamento e riavolgimento per saltare.
6 Tasto. Permette di disattivare / attivare l'audio.
7 Tasto .Permette di ritornare all'ultimo canale visualizzato.
8 Tasto. Per accedere al teilevideo (se trasmesso).
9 Tasto EPG (guida elettronica ai programmi). Tasto EPG (guida elettronica ai programmi), informazioni disponibili solamente se trasmesse dal canale.
10 Tasto. Per accedere all'elenco dei canali preferiti.
11 Tasto LANG. Quando i canali trasmettono più lingue audio, il tasto usato per acceder e al menu di selezione della lingua del programma.
12 Tasto TV/RAD. Permitte di passare alla TV alla modalità radio e viceversa.
13 Tasto EXIT. Per uscire dai menu e per tornare ad una schermata del menu.
14 Tasto OK. per convalidare le scelte nei menu. Fuori dai menu: permette di visualizzazione l'elenco dei canali.
15 Tasti . Negli elenchi lunghi permette di saltare da una pagina all'altra.
16 Tasto INFO. per visualizzare le caratteristiche tecniche e la qualita del segnale del canale. Premendo una seconda volta compariranno le caratteristiche tecniche ed il livello del segnale del canale.

17 Tasto Per attivare o disattivare i sottitoli (DVB) e selezionare la lingua.

18 Tasti colorati. Permettono di effetuare alcune modifiche all'interno del menu.

19 Tasto SOS. Se non si ricevono alcuni canali, il supporto per 3 secondi il tasto si avvia una ricerca automatica dei canali.

20 Tasti VOL. Consente la regolazione del volume.

21 Tasto. Permette di rallentare lagettura del video in corso.

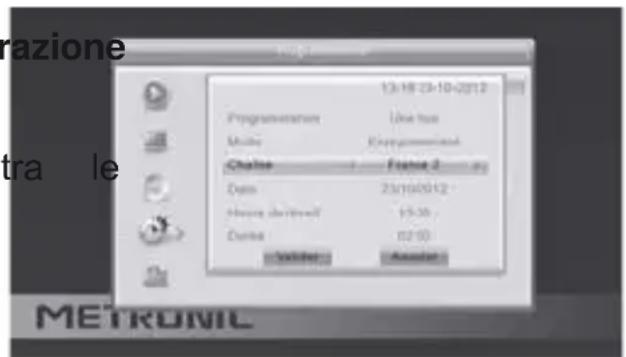

22 Tasto TIMER. Permette di programmare le registrazioni.

23 Tasto EJECT. Per disconnettere il supporto USB in tutta sicurezza.

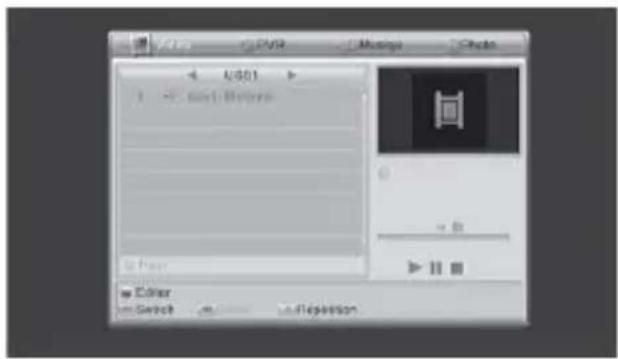

24 Tasto LIST. Permette di navigare in PVR/ Musica /Foto /Video nel menu «Lettore multimediae».

25 Tasto. Per accesso rapido alle impostazioni di visualizzazione dello schermo.

26 Tasti dedicati alla registrazione: : Permette di avviare l'evento registrato o riprendere dopo una pausa.

II: Permette di mettere in pausa durante la riproduzione di un evento. Permette inoltre di fare una pausa durante una trasmissione teilevisiva e riprenderla più tardi utilizzare la funzione TIME SHIFT (descritta a pag.19).

: Permette di fermare la registrazione in corso.

:Permette di registrar il programma in corso.

: Permette di riavolgere il video: premendolo più volte+aumenta la velocità di riavvolgimento.

: file precedente

: Permette un avanzamento rapido del video: premendolo più volte aumenta la velocità di avanzamento.

: file successivo

27 Tasto --. Non utilizzato su quello modello.

3 - Descrizione del decoder

IT

A Ricevitore ad infrarossi del telecomando
B Led di stato. Rosso: stand-by, verde: ON.
C Porta USB.
D Ingrasso Antenna terrestre
Uscita antenna TV (o videoregistratore).
F Uscita audio digitale (S / PDF) per il vostro amplificatore home theater.
G HDMI (High Definition Digital).
H SCART. Per collegare il decoder al tevisore se non ha HDMI.
Alimentazione da rete

4 - Utilizzo quotidiano

In uso normale, utilizzare i seguenti tasti del telecomando:

• Tasti VOL e VOL per regolare il volume.
• Tasti CH e CH perambiare canale.
  Tasto per disattivare/attivare il suono.
• Tasti numerici perambiare il canale.
• Tasto EPG per accedere alla guida dei programmi
• Tasto - per registrar une trasmissione in corso
• Tasto TIMER per programmare una registrazione

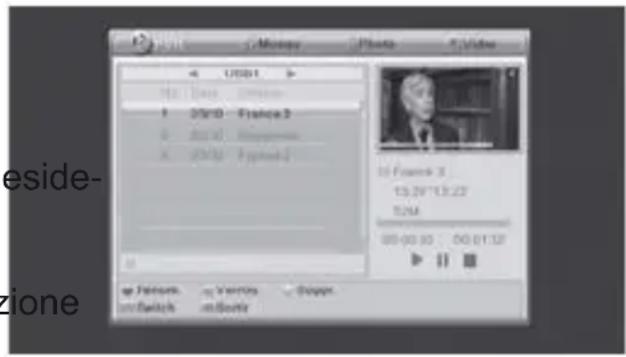

• Tasto per avviare la riproduzione di un programma dall'elenco dei programmi più registrati.
• Tasto : per fermare una registrazione o un video
• Tasto PAUSE per mettere in pausa una registrarione o una trasmissione.
  Tasto OK per accedere all'elenco dei canali.

5 - Personalizzare la lista dei canali

Ci sono due possibilità per personalizzare la lista canali. La prima consiste nel create una lista canali "favoriti". La seconda, nel cancellare o spostare dei canali esistenti

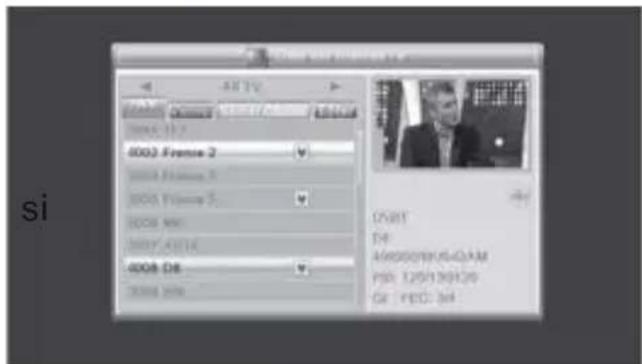

A - Canali favoriti

Selezionare i canali

• Andare nel MENUModifica canale / Canale TV Lista.
• Premere♥ per attivare la selezione dei canali preferiti.
• Selezionare il canale che desidera aggiungere alla lista e premere OK. Un symbolo compare di bianco al canale.
• É possibileaggiungere più canali alla lista♥ .
• Premere EXIT 2 volte per uscire nella selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire dai menu.

Visualizza preferiti

IT

• Premere♥ per visualizzare la lista dei canali preferiti.
• Scegliere il canale con le frese e fareblick su OK. Premere♥ per tornare alla lista dei preferiti.

B - Modificare l'élenco dei canali

Elimare canali

• Andare nel MENU / Modifica canale / Canale TV Liga.
• Premere 2 volte il tasting BLU per attivare la selezione del canale da modificare.
• Tramite i tasti , selezionare il canale da eliminare.
• Premere il tasto OK, appeare un segno di spunta dopo il nome del canale. In quello modo è possibile selezionare altri canali.
• Premere EXIT 2 volte per uscire dalla selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire da tutti i menu.

Spostare i canali

• Andare nel MENU / Modifica canale / Canale TV Lista.
• Premere il tasting GIALLO per abilitare lo spostamento del canale.
• Tramite i tasti del telecomando selezionare il canale da spostare.
• Premere il tasto OK del telecomando: un symbolo appeare dopo il nome del canale.
• Usare i tasti del telecomando per spostare il canale nella posizione desiderata.
• Premere OK per confermare la nuova posizione.
• Premere EXIT 2 volte per uscire alla selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire dai menu.

Nota: se le impostazioni sono哪些 predefinite, lo spostamento di un canale non cambia il suo numero logico. Per modificare il numero del canale con la sua posizione, è necessario impostare su MENU / Installazione / LCN, riga LCN su Spento con i tasti .

6 - Controllo genitori

Il decoder ZAPBOX HD-M1.1 viene consignato con una password pre-impostata (0000). Questa permette di bloccare i canali di cui volete impedire l'accesso o per proteggere la configurazione del decoder.

IT

Modificare la password

• Andare in MENU / Configurazionechestra / Blocco genitori.
• Inserire la password (0000 di fabbrica).
• Posizioniarsi sulla riga Nuova password tramite i tasti ed immettere la nuova password a 4 cifre.
• Posizionarsi sulla riga Confermare password tramite i testi ed immettere nuovamente la nuova password.
• Premere OK e digitate EXIT ripetutamente per uscire tutti i menu.

Blocco relativo all'ètà

Il decoder più essere impostato in modo da riproduire trasmissioni solo per una certa fascia di età. Per esempio si può limitare la visione a personne di età inferioreagli 11 anni. Se l'emittente informa che la trasmissione in corso è rivolta ad un pubblico non inferiore a 12 anni, il decoder blocca automaticamente la riproduzione chiedendo la password (che si suppone sia in possesso solo dei genitori). Per operare quello blocco occorre seguire la seguente procedura:

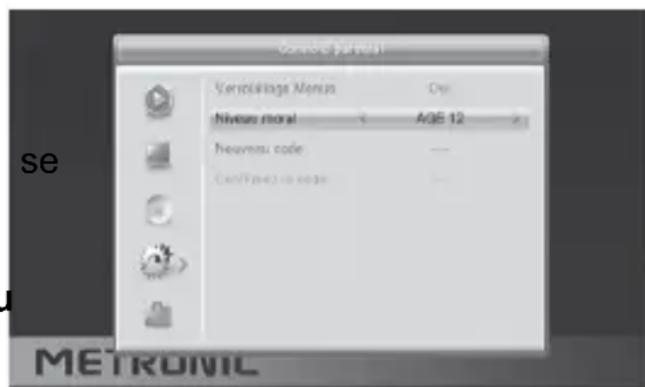

Andare nel MENU /

Configurazione problema / Blocco genitori

Inserire la password (0000
non hai cambiato la password nel passaggio precedente).
- Selezionare sulla riga Menu
blocca le impostazioni di blocco ad agli accesso al menu.
- Selezionare le impostazioni dell'ètà con le frece (Rating lock).
- Premere 3 volte il tasting per uscire dal menu.

IT

• Andare nel Menu / Modifica canale / Canale TV Lista
• Premere il tasto ROSSO per attivare la selezione del blocco dei canali.
• Tramite i tasti , selezionare il canale da spostare.
• Premere il tasting OK.
• Inserire la password (0000 dalla fabbrica): un lucchetto appeare dopo il nome del canale.
• Premere EXIT 2 volte per uscire alla selezione.
• Premere OK per salvare la selezione.
• Premere EXIT più volte per uscire dai menu.

Nota: il blocco per canale non è consigliato quando il controllo genitori èabilitato.

7 - Reset del decoder

Il reset di fabbrica più essere utile se avete modificato le impostazioni del decoder e alcune funzioni non rispondono più correttamente. Resettando il decoder, tornerete ad una configurazione di fabbrica (quella del prodotto nuovo).

Tutte le personalizzazioni (canali favoriti, radio, etc...) verranno perse e dovrete eseguire una nuova installment.

• Andare in MENU / Strumento / Impostazioni di fabbrica.
• Premere il tasting OK.
• Premere i tasti posizionarsi su OK e premere OK.

Note: Se è stato impostato il blocco genitori e il blocco dei canali: verrà richiesta la password per accedere al menu Blocco genitori.

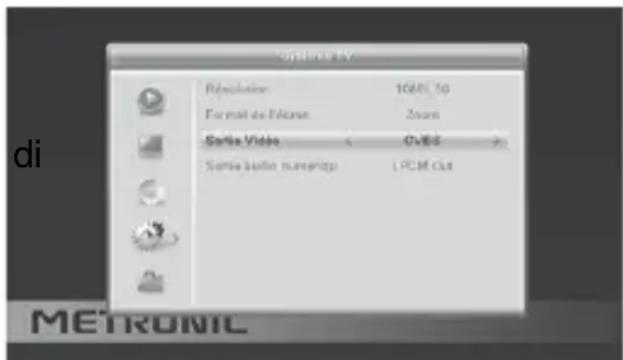

8 - Regolazioni dello schermo

La sezione MENU / Configurazione
sistema / Sistema TV permette di
scegliere diverse opzioni video:

• La riga Uscita video consente scegliere tra RGB e CVBS, modalità classica. Se il decoder è collegato con un cavo HDMI al televisione, lasciare la modalità di uscita CVBS per un'immagine ad alta definizione.

Se si utilizes un cavo scart, scegliete la modalità RGB come in risoluzione standard, per avere un'immagine più accurata sulla maggior parte degli appearecchi teilevisivi.

• La riga Modelo aspetto consente di gestire schermi 4:3 e 16:9:

• 4:3 LB (Letter Box). Per una TV standard 4:3. Le immagini 16:9 sare visualizzata completamente, con bande nere sopra e fatto.

• 4:3 PS (Panscan). Per una TV 4:3. Le immagini 16:9 verranno visualizzate sulla superficie dello schermo e le estremità destra e sinistra saranno tagliate.
• 16:9. Per un TV 16:9 collegato con un cavo HDMI al decoder. 4:3 immagini vengono visualizzate alla distorsioni, con barre nere a sinistra e a destra.
• ZOOM. Per uno schermo 16:9 pieno. Immagini in formato 4:3 sono stirate orizzontalmente per riempire l'intero schermo. Abbiamo scelto esta modalità per default, perché soddisfa la maggior parte dei TV.

IT

9 - Radio

Oltre ai canali TV, il digitale terrestre permette di ricevere le radio digitali.

Premendo il tasto TV/R entracrete nella modalità radio. Premendo OK, compa- rirà la lista dei canali radio in memoria.

Potete personalizzare la lista canali radio esattamente come quella TV (vedasi capitolo 5 a pag. 11).

Per tornare alla modalità TV premere nuovamente il tasting TV/R.

10 - Risparmio energetico

Per limitare il consumo energetico inutile, e in conformità con la regolamento-zione europea relativà agli apparente che consumano elettricità, sono state prese delle misure per evitare di lasciare funzionare l'apparecchio inutilmente.

IT

Nel caso eccezionale in cui si sta guardando la TV per altri 3 ore sono utilizzare il telecomando, comparirà un messaggio di standby imminente. Basta premere un tasting VOL▼, per esempio, per cancellare il messaggio e continuare la visione.

Se per qualsiasi motivo, si desidera disabilitare esta funzione,

• Andare su MENU / Configurazionechestra / Altro / Auto Standby
• Selezionare Spento con freccce
• Premere EXIT 3 volte per uscire dai menu.

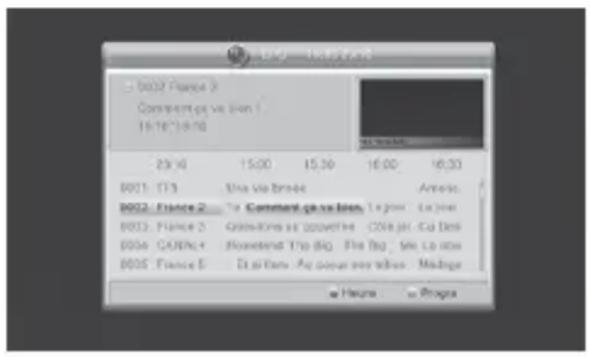

11 - Guida elettronica dei programmi (EPG)

La guida del programma consente di visualizzare programmi tevisivi per le prossime ore o giorni (a seconda dei canali che trasmettono quello informazioni).

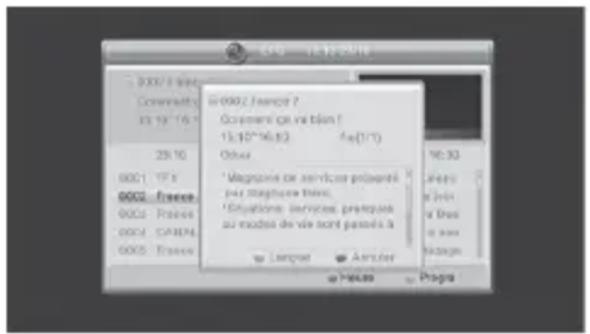

Con le freccce possible selezionare un programma e premere OK per visualizzarne i dettagli (se emessi dall'operaatore).

La finestra rimane vuota se le informazioni non vengono diffuse.

È possibile programmare la registrazione di un programma evidenziantolo, quando premendo il tasto VERDE (n. 18 pagina 7).

Ricordarsi di collegare un hard disk sulla porta USB prima di avviare qualiasi registrazione.

Note: le informazioni cont∉nute nella guía del programma sono distribuite dagli operatori. A volte le informazioni relative ai tempi di inizio e di fine dei programmi sono inesatte o imprecise. Per la programmazione di una registrazione si consiglia di impostare la durata con un margine di tempo necessario. E' necessario modificare il programma nel MENU / Configurazione).../Impostazione timer.

12 - Ricerca dei canali

Quest'operazione è da eseguire non appena si perde un canale oppure quando nuovi canali sono disponibili.

IT

• Premere e tenere premuto per 3 secondi il tasting SOS del telecomando per la ricerca automatica:
• Andare su MENU / Installazione / Scansione automatica
• Posizioni sulla riga Ricerca e premere il tasto OK del telecomando.

13 - Telecomandi universali

Il telecomando universale deve essere programmato con un codice (di solito 3 o 4 cifre) per l'utilizzo con un determinato dispositivo.

Il vosto decoder è di nuova concezione e ci potrebbero essere alcuni telecomandi universali non compatibili (anche se il produttore fornisce i codici METRONIC).

Se utilizes un telecomando universale METRONIC ci sono due modalità di appendimento:

• Se il riferimento del decoder è chiaramente indicato è sufficiente inseire il codice visualizzato.
• Se il riferimento non è indicato è necessario utilizzato il codice di un'alto decoder METRONIC compatibile.

14 - Sottotitoli teletext

Alcuni canali trasmettono il televideo (RAI 1, per esempio). Per accedere, premere il tasting del telecomando.

Alcuni canali, a volte, trasmettono i sottotitoli DVB. Per accedere a questi sottotitoli:

• Premere per visualizzare i sottitoli premere il tasto del telecomando.
• Premere per selezionare la lingua dei sottitoli.
• Premere OK del telecomando per confermare.

15 - Riproduzione / Registrazione digitale

IT Introduzione rapida

Questo paragrafo describes in modo veloce il funzionamento in generale. E' importante leggere i paragrafi seguenti dove troverete tutto cui che serve sapere per usare correttamente la porta USB.

• Una volta collegato alla porta USB un HDD o una chiavetta USB è possibil e registrarare un programma premendo il tasting REC (●).
• Premere OK per confermare la durata della registrazione proposta dal decoder (calculata automaticamente in base alla guida elettronica dei programmi). Per modificare la durata della registrazione utilizzare i tasti numerici del telegomando.
• Premere STOP (■) per interrompere la registrazione

Nota: Quando si insertisce un dispositivo USB, diventa utilizzabile non appena il messaggio "disco USB connesso" appeare e scompare dallo schermo. Con gli HDD di grande dimensioni è normale dover attendere diversi secondi.

É possibile riproduire la registrazione dal MENU / Letlore multimediae / PVR.

Per riproduire contenuti diversi da quelli registrati dal decoder ZAPBOX HD-M1.1, fare riferimento al paragrafo 17 a pagina 20.

Tipodi Media accettati

La porta USB frontale è progettata per supportare un HDD esterno. L'utilizzo di chiavette USB non è raccommando perché il trasferimento generalmente è molto lento. Tuttavia, si può provare, con chiavette di almeno 4 Gbanche se il funzionamento non è garantito.

I dispositivi (chiavetta USB o HDD) devono essere formattati FAT32 o NTFS. Se ci sono più partizioni è possibile cancellare la partizione di accesso nel MENU / Letlore multimedia / PVR.

Se un HDD o una chiavetta USB non vengono riconosciuti, utilizzato il computer per controllare il formato (click destro / proprietà nel file di Windows Explorer).

Data la grande varietà di modelli, non possiamo garantire il funzionamento con tutti gli HDD. è richiesta una velocità minima di 5400 giri / minuto.

METRONIC non è responsabile per i dati persi dai media a causa del loro utilizzo con il decoder. Si consiglia di eseguire il backup dei dati prima dell'utilizzo e di dedicare un disco solo per la registrazione.

A - Registrazione semplice

Per registrar un programma DTT, procedere come segue:

• Accendere il decoder con il tasting ON/OFF
• Selezionare il canale da registrar con i tasti del telecomando, digitando direttamente il numero oppure selezionando il canale alla lista usando il tasto OK del telecomando.
• Se non avete collegato l'HDD, collegarlo e attendere quale secondo sono a quando il messaggio "USB connesso" appeare e poi scompare: informa che il disco è pronto.
• Premere il tasto REC (●) e la registrazione del programma in corso ha inizio sul supporto USB collegato.

Di default il tempo di registrazione è di 2 ore. Per modificare la durata della registrazione, premere 2 volte il tasto REC (●). Appare il messaggio «Registra per 2:00»: modificare la durata con i tasti numerici del telecomando (in seguito è possibile modificare la durata della registrazione premendo nuovamente 2 volte il tasto REC (●).

É possible interrompere la registrazione in qualsiasi momento preme STOP (■) del telecomando e confermando selezionando YES e premendo OK successivement).

B - Impostare una registrazione con timer

È possibile programmare sono a 8 registrazioni. Per programmare una registrazione su un canale visualizzarlo sulla TV:

• Andare in MENU / Configui -istema / Impostazione timer o pre- -mere il tasto TIMER.

• Scegliere un numero libero righe contrassegnate (la prima volta scegliere 1) e premere OK.

• Posizionarsi sulla riga Modo di orologio etramite i tasti selezionare Una volta con la freccia.

• Posizioni sulla riga Canale sveglio viene visualizzato il canale.
• Posizioniarsi sulla riga Data sveglio ed immettere la data di registrazione con i tasti numerici e convalidare con OK.
• Posizioniarsi sulla riga Tempo ed inseire nelle stesso modo l'orario di inizio dell'evento (in ore e minuti).
• Posizioniarsi sulla riga Dura ed immettere allo stesso modo la durata dell'evento (in ore e minuti). Premere OK per convalidare.
• Premere EXIT per uscire dal menu.

Nota: É inoltre possibile programmare la registrazione di un programma da EPG premendo il tasto VERDE sul programma che si desidera registrar.

C - Riproduire una registrazione

IT

• Andare nel MENU / Lettore multimedia / PVR.
• Le registrazioni vengono visualizzate in un elenco.
• Selezionare la registrazione desiderata con i tasti e premere il tasto per avviare la riproduzione.
• La riproduzione della registrazione ha inizio.
• É possibile andare avanti o indietro in una registrazione premendo il tasting avanti veloce (FFW), Rewind (FRW) o posizionare tramite i tasting il cursore nella posizione desiderata, quando premere OK.

D - Interrompere la riproduzione

Per interrompere la riproduzione, premere . Il decoder在哪 l'elenco delle registrazioni. Ora è possibile selezionare un altro evento o uscire alla modalità riproduzione premendo più volte il tasto EXIT del telecomando.

E - Salvare una registrazione su PC

Le registrazioni vengono Salvate nella cartella ALIDVRS2 sull' HDD. Ogni registrazione crea una cartella specifica il cui nome contiene la data, l'ora e nome del canale. La cartella contiene due tipi di file:

• file .DVR sono utilizzati da HD-M1.1 per il backup dei dati relativi alla registrazione (per esempio informazioni di controllo dei genitori).

• file .TS contengono i contentuti audio/ video.

Sono leggibili su un computer con un software in grado di riproduire质疑 formati video. VLC versione 2.0.2 o superiore, ad esempio: www.videolan.org

Il blocco dei genitori non funziona sul computer, funziona solo su HD-M1.1.

Se durante la riproduzione di una registrazione sul PC si visualizzano delle righe (striping), attivare il filtro di deinterlacciamento sullettore video (vedi le opzioni del VLC).

16 - Funzione TIME SHIFT

La funzione Time Shift permette di interrompere e riprendere un programma agli volta che si vuole. Quando si guarda un programma e si è interrogati, è possibile mettere in pausa e riprendere da dove avevate lasciato. É sufficiente collegare un dispositivo USB (attendere che venga visualizzato e scompaia la scritta "disco USB connesso"). Quindi, è sufficiente premere il tasting PAUSE, l'imagine si blocca e premere il tasting PLAY per riprendere il programma.

IT

In modalità differita è possibile mettere in pausa premendo [1] e riprender e la riproduzione premendo (PLAY). Si piùanche avanzare rapidamente e premendo (FFW). Pressioni successive su (FFW) permettono di avanzare più rapidamente il video: sullo schermo sare visualizzata l'indicazione x2 , x4, ecc.. In modalità Avanti veloce, si più raggiungere la diretta: il decoder esce alla modalità differita.

Per uscire alla modalità differita, premere (STOP). Il display indica il numero del canale e si torna al programma in corso.

Nota: l'HDD inizia a registrarare agli lavori di canale. Di conseguenza, è possibile tornare indietro in qualsiassi momento, ad esempio per rivedere un'azione a rallentatore.

17 - Funzionelettore multimediae

IT

Oltre alle registrazioni effettuate è possibile riproduire altri video salvati sull'HDD. L'accesso a questi conteni si effettua in MENU / Letlore multimediae / PVR otramite il tasto (PLAY) nelle si guarda la TV.

Questo menu visualizza il contentuto del dispositivo USB in modo da poter guardare i video (la maggior parte dei file. AVI., MPG e MP4 sono supportati), selezionando il file e premendo (PLAY) o OK.

Illettore multimediae più anche riproduire fot e musica presentisull'HDD.

Utilizzare il tasting LIST per selezionare il file. Il decoder permetteanche di riproduire file musicali in formato MP3.

18 - Accessori utili

Per completeness il vosto impianto, esistono nella gamma METRONIC, dei prodotti compatibili con il decoder Zapbox HD-M1.1.

La gamma di telecomandi universali:

• Zap 6 Learning (cod. 495336): la funzione learning permette di memorizzar e tutti i tasti dei nostri telecomandi originali (TV, decoder, DVD...) e quando diutilizzare un solo telecomando per TV e decoder.
• Lettre di sched 9 in 1 (cod. 495250). Permette il trasferimento e lo scambio di dati in modo semplice e veloce.
• L'Hard Disk esterno 2,5"-250GB (cod. 495260). Permette di conservare Foto, film e altri file multimediali.

19 - In caso di problemi di utilizzato

Alcuni canali non sono più visualizzabili:

IT

Premere per 3 secondi il tasting SOS (blu) per lanciare una nuova ricerca.

Perché l'apparecchio在哪的 banner di dispositivo USB assente, quando è connesso un dispositivo USB?

L'apparecchio necessita di un dato tempo per analizzare il disco connesso, cui impiegare sono inolti. Se si utilizzato dischi di grossse dimensioni. Dopo aver ricevuto il banner di disco USB non connesso si attenda quale minuto e si riprovi un po più tardi. Se il dispositivo è equipaggiato di led di stato, quando il led termina di lampeggiare il disco è pronto per essere utilizzato.

20 - In caso di problemi di ricezione

IT

Disturbo Possibile causa Soluzione
Non ricevete alcun canale digitale terreste	La vostra antenna non è puntata correttamente verso il ripetitore.	Modificare l'orientamento dell'antenna (vedere paragrafo 1b a categoria 5)
Non ricevete alcun canale digitale terreste.Abitate in un condominio	Ilsystema di ricezione del condominio non è adatto al digitale terreste	Consultare l'amministratore del condominio
Ricevete correttamente alcuni canali digitali terrestri ma per altri la riscione è cattiva, oppure non sono ricevuti. Sui canali che ricevete il livello di riscione non è elevato.Siete lontani dal ripetitore	Siete lontani dal ripetitore	1-Provare un amplificatore da interno2-Provare un amplificatore da palo3-Provare un antenna da fatto con alte prestazioni
Ricevete tutti i canali digitali terrestri ma la riscione è disturbata in alcuni momenti.( quando si accende un apparecchio elettrico ad esempio).	La riscione è disturbata da segnali parasssiti	1-Rimpiazzare il cavo tra la presa TV e il decoder con un cavo TV con blindatura rafforzata.2-Sostituire gli accessori (partitori, derivatori) con prodotti schermati3-Sostituire il cavo tra l'antenna e la presa TV.
Ricevete alcuni multiplex (alcuni canali) ma altri sono disturbati o non li ricevete del tutto	Eco 1- Modificare leggermente l'orientamento dell'antenna2-Sostituire l'antenna con un modello con griglia anti-eco
Ricevete alcuni canali ma i canali superiors a 60 sono disturbati o non ricevuti	L'antenna taglia la parte alta della banda UHF	Procurarsi un'antenna UHF bandalarga.
Alcuni canali non si vedono più.	Sono state cambiate le frequenze di trasmissione di alcuni canali	Premere 3 secondi il tasting SOS (blu) per avviare una nuova ricerca automatica dei canali.

Certificato di garanzia

Il prodotto è coperto alla garanzia legale del venditore di 24 mesi per difetti di conformità prevista dagli articolì 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo).

ATTENZIONE: La garanzia non è valida perché lo scontrino o la ricevuta fiscale di acquisto.

Assistenza Tecnica Metronic: Telefono + 02 94 94 36 91

Importato da: Metronic Italia srl - via Marconi 31 - 20080 Vermezzo (MI) - Italy Made in China

INFORMAZIONE AGLI UTENTI

ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il significato del cassetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziale dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziate per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al dlgs. n. 22/1997 (articolo 50 e seguenti del dlgs. n. 22/1997).

IT

LEER ATENTAMENTE

METRONIC ITALIA : Importato da: Metronic Italia srl - via Marconi 31 - 20080 Vermezzo (MI) - Italy

Produit fabriqué en Asie / Made in China / Fabricado en China
