MANUALE UTENTE TouchBox HD3 METRONIC

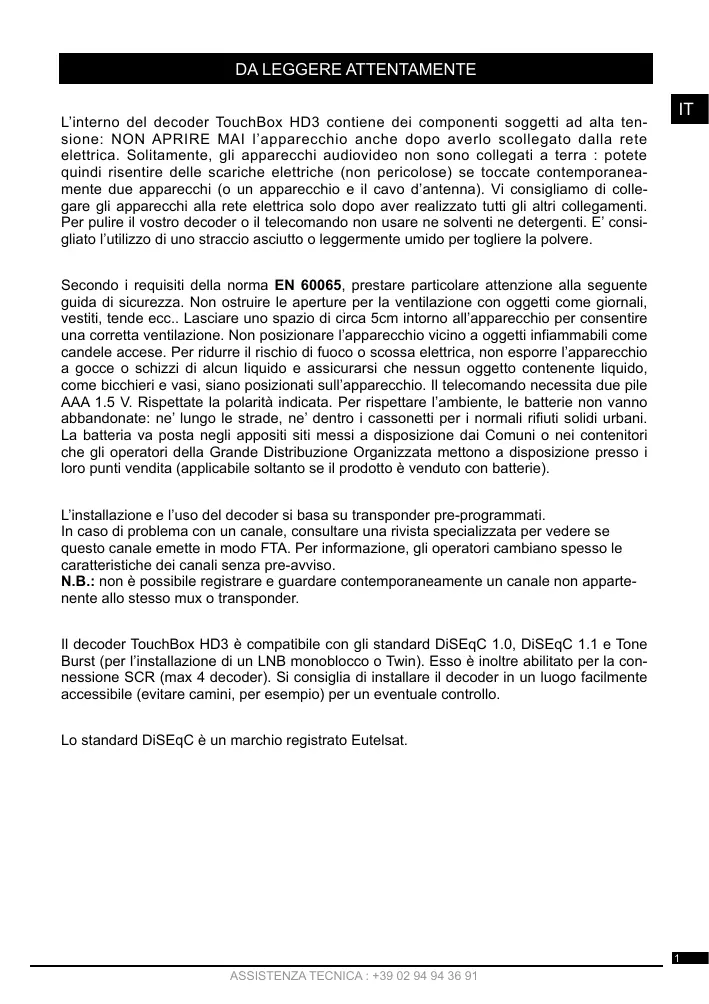

L'interno del decoder TouchBox HD3 contiene dei componenti soggetti ad alta ten- sione: NON APRIRE MAI l'apparecchio anche dopo averlo scollegato dalla rete elettrica. Solitamente, gli apparecchi audiovideo non sono collegati a terra : potete quindi risentire delle scariche elettriche (non pericolose) se toccate contemporanea- mente due apparecchi (0 un apparecchio e il cavo d'antenna). Vi consigliamo di colle- gare gli apparecchi alla rete elettrica solo dopo aver realizzato tutti gli altri collegamenti. Per pulire il vostro decoder o il telecomando non usare ne solventi ne detergenti. É' consi- gliato l'utlizzo di uno straccio asciutto o leggermente umido per togliere la polvere. Secondo i requisiti della norma EN 60065, prestare particolare attenzione alla seguente guida di sicurezza. Non ostruire le aperture per la ventilazione con oggetti come giomali, vestii, tende ec. Lasciare uno spazio di circa 5cm intomno all'apparecchio per consentire una corretta ventilazione. Non posizionare l'apparecchio vicino a oggetti infiammabili come candele accese. Per ridurre il rischio di fuoco o scossa elettrica, non esporre l'apparecchio a gocce o schizzi di alcun liquido e assicurarsi che nessun oggetto contenente liquido, come bicchieri e vasi, siano posizionati sull'apparecchio. Il telecomando necessita due pile AAA 1.5 V. Rispettate la polarità indicata. Per rispettare l'ambiente, le batterie non vanno abbandonate: ne' lungo le strade, ne’ dentro i cassonetti per i normali rifiuti solidi urbani. La batteria va posta negli appositi siti messi a disposizione dai Comuni o neï contenitori che gli operatori della Grande Distribuzione Organizzata mettono a disposizione presso i loro punti vendita (applicabile soltanto se il prodotto à venduto con batterie). L'installazione e l'uso del decoder si basa su transponder pre-programmati. In caso di problema con un canale, consultare una rivista specializzata per vedere se questo canale emette in modo FTA. Per informazione, gli operatori cambiano spesso le caratteristiche dei canali senza pre-avviso. N.B.: non è possible registrare e guardare contemporaneamente un canale non apparte- nente allo stesso mux 0 transponder. Il decoder TouchBox HD3 è compatibile con gli standard DiSEqC 1.0, DISEqC 1.1 e Tone Burst (per l'installazione di un LNB monoblocco o Twin). Esso à inoltre abilitato per la con- nessione SCR (max 4 decoder). Si consiglia di installare il decoder in un luogo facilmente accessibile (evitare camini, per esempio) per un eventuale controllo. Lo standard DiSEQC è un marchio registrato Eutelsat.

2 - Installazione di una parabola fissa su satellite con

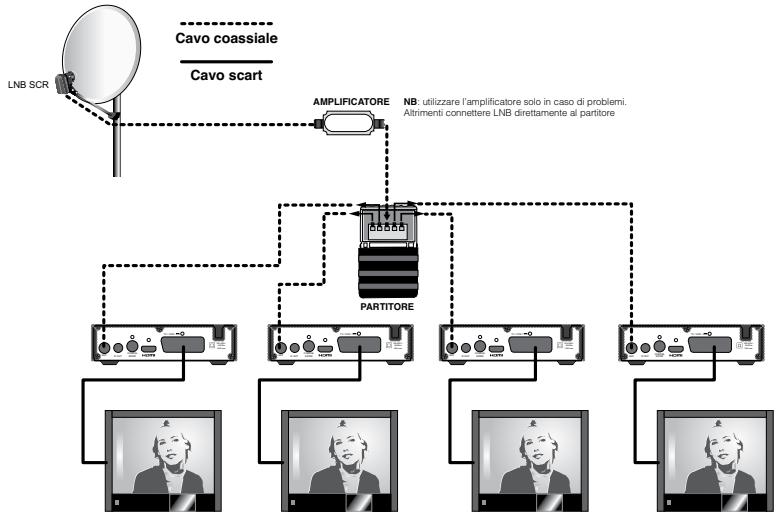

LNB single, twin o SCR

3 - Installazione di più parabole fisse su satelliti differenti

4 - Descrizione del telecomando

5 - Descrizione del decoder

6 - Prima installazione

7 - Utlizzo quotidiano

7.1 - Impostazioni canali

7.2 - Impostazioni immagini

7.3 - Ricerca canali

7.4 - Impostazioni orologio

7.6 - Informazioni sistema

8 - Modalità di registrazione e Timeshift

8.1 - Registrazione istantanea

8.2 - Registrazione oraria

8.3 - Registrazione tramite guida elettronica (EPG)

nstallazione A - Consigli per l’installazione Scegliere un posto orientato verso sud senza ostacolo. || fissaggio deve essere stabile e vert HE ? EE + In caso d'ostacolo, rispettare le regole di distanza. Per un sistema motorizzato, utilizzare un supporto da terrazza 0 un Supporto a muro. À a Hx is ATTENZIONE: maneggiare con cura la parabola per- ché il bordo puè essere tagliente. B - Elementi necessai

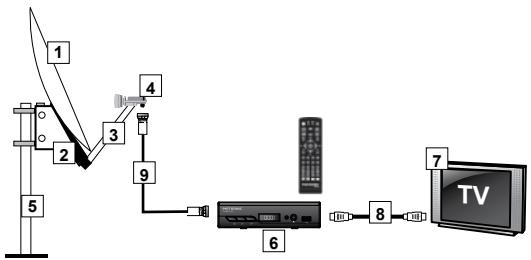

1- Parabola 6 - Decoder TouchBox HD3

2 - Viti di fissaggio 7-TVHD

€ - Montaggio delle spine F sul cavo: + La spina deve essere avvitata sul nastro d'alluminio. NB: assiourarsi che i fil della treccia del cavo non siano in contatto con l'anima centrale. + Una volta finito l'impianto, conviene rendere stagna la connessione con LNB, usando una pasta d'isolamento o del gel silicone.

D - Montaggio del LNB L' LNB deve essere posizionato in verticale. En Vedere schema D (il cavo esce verticalmente) Non rimuovere mai il tappo di protezione. E - Canali e satelliti pre-programmati Il decoder TouchBox HD3 à già programmato per i principali satelliti in Europa. Alcuni satel- liti richiedono una parabola di diametro superiore ad un metro: non potete quindi riceverli con una parabola di diametro inferiore anche se tale satellite compare nell'elenco di_ quelli pre-programmati. Questi canali vi serviranno per puntare la parabola verso il satellite che desiderate vedere. La tabella 1 fomisce la dimensione necessaria della parabola per alcuni satellti ed i relativi canali di riferimento che utilzzerete per puntare la parabola. Le informa- Zioni riportate corrispondono a quelle presenti nella lista canali di default. Satellite Canale TV N° Position | 9 mini | Freq/ Pol! SR HOTEIRD. 0007 = Manoto 1 ES ETC RTE) 0002 = Keniron TV FFE [ocem |rosremerseo ASTRA 0003 = ZDF HD TOZE [oem [rsszmerse 0004 Ans 182€ [ooem | 1o7aum22007 EUTELSAT SWA [0005 France 2HD BW [eoem [rss2ve000s 0008 - ko BW [eoen [rsuvesss EUTELSAT IE, 0007 = RTS SAT. TEE [uoem [rorzumersoe 0008 = TVR International TEE [uoem [rsiavesss EUTELSAT ZE 000 = TRTT TE [ooem [ruszvrscoe DD10 = TFM Senegal TE [ooem [rizzunerso ASTRACSE DO -KRT SE [ocem [rave 0012 NEWS ONE GE [uoem [rzosmersee ASTRAZSE 0013 = BBC One West 26e [éoem [roms DD = TVS MONDE 2e [éoem | neznversos HISPASAT DIS = TV RECORD Bow [uoem [r2150m027500 DD1S TV 5 MONDE EUROPE. Bow [uen [1200227500 TURKSAT O7 TRT A ae [soem | nessversoo DH = ENN TURK AE [even [izcsaverseo EUTELSATE DIS = TFT HD Suisse DE [uoem [rzsuversos 0020 — M1 HD (Europa) SE [ooem [resavsoe Tabell IMPORTANTE:

• Le frequenze di riferimento sono state convalidate al momento della redazione del manua- le. Non possiamo assicurarvi sulla loro permanenza. In caso di problema per la ricerca di un satellite, conviene procurarsi una rivista per verificare che il canale emette sempre in chiaro. + Per il puntamento dovete imperativamente sapere quale satellite desiderate ricevere

nstallazione di una parabola fissa su satellite con A - Collegamenti LNB single Scollegare il decoder dalla rete elettrica e collegarlo (Ingresso ANT) all LNB (posizionato sul braccio della parabole). Collegare il televisore all uscita HDMI o SCART del decoder. Accendere il televisore e collegare il decoder alla rete elettrica LNB SCR Per collegare più decoder in cascata (fino a 4 max) à necessario utilizzare l'uscita SCR dell LNB. Fare riferimento al seguente schema per le connessioni, per semplicità Sono ripor- tate solo 4 utenze. Cave conssiale Cavo seat IMPORTANTE: per i collegamenti di diramazione à sconsigliato l'uso di partitori a *T”. E' invece consigliato l'uso di un partitore a 4 uscite e bidirezionale per segnali satelitari (cod. 436324). Se dovessero verificarsi ulteriori problemi si consiglia l'utilizzo di un ampliicatore per segnale satel- litare (cod. 440141) da connettere tra l'uscita SCR dell LNB e il cavo coassiale (vedi schema)

LNB MONOBLOCCO (Twin) L'LNB monoblocco consente la ricezione contemporanea dei satellti Astra e Hotbird quando installato su una parabola da 80cm.

• Installare il monoblocco come indicato nelle figure di seguito. = Il primo LNB è montato al centro, sul fuoco principale e centrato su Hotbird. Poichè il segnale viene ricevuto per riflessione, il secondo LNB va montato sul fuoco secondario à sinistra guar- dando verso la parabola (a destra guardando i satelliti) come nello schema a fianco. Con questa configurazione si potrà ricevere Hotbird 13°E e Astra as gene 192°E. Alternativamente è possibile effettuare un'installazione in cui il primo LNB è puntato in centro e la parabla centrata su Astra 19.2"E. In questo caso per ricevere Hotbird occorre montare il secondo LNB a destra guardando verso la parabola. Questa installazione potrebbe essere utile nelle zone in cui Astra ha un segnale più debole. Se necessario, regolare la contro polarizzazione ruotando il monoblocco attomo al supporto in senso orario oppure antiora- rio, sino a massimizzare i livelli di potenza e qualità del segnale B - Puntamento della parabola Posizionare la parabola in verticale (le graduazioni della parte posteriore indicano l'eleva- zione dell'antenna). Controllare l'elevazione corretta in funzione del luogo di residenza (vedi tabella azimut e elevazioni) e orientarla verso SUD. A questo punto, seguire le indicazione riportate nel par. 7.3 - RICERCA CANALI. ILpuntamento: E una operazione facile se si procede con metodo.

1) Veriicare le connessioni del cavo satelltare: una connessione errata non permetterà mai

al segnale di arrivare.

2) Mettere la parabola sulla posizione 15° (vedere il supporto della parabole).

3) Orientare la parabola verso SUD.

4) Girare LENTAMENTE la parabola da destra verso sinistra. E normale che non si veda

niente. Tomare sulla posizione sud.

5) Alzare di 2 gradi la parabola (da 15° a 17°) e girare LENTAMENTE la parabola da destra

verso sinistra: Procedere cosi per passi da 2 gradi (circa 2 cm) fino ad ottenere il massimo del segnale disponibile per la visualizzazione del canale. Se l'indicatore aumenta ma non compare nessuna immagine, vuol dire che siete su un altro satellite. Ripristinare la procedura di pun- tamento. SSISTENZA TECNIC

C - Regolazione della contro polarizzazione Fare girare l'LNB nel suo supporto in senso orario di qualche grado per far aumentare i ivello di segnale. Se il livello dimi- nuisce girare nel senso opposto. Stringete i dadi L'installazione à terminata. Premere una volta su EXIT per chum lasciare tutti i menu. Potete adesso guardare tutti i canali del satellite selezionato.

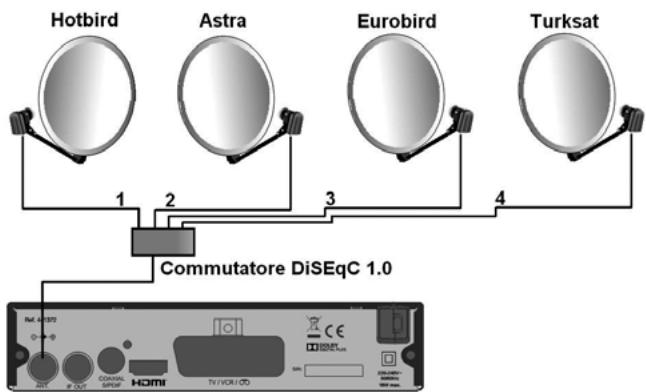

nstallazione di più parabole fisse su satel different Il decoder Touchbox HD3 è compatibile con gli standard DiSEqC 1.0 e DiSEqC 1.1 per la connessione rispettivamente fino a 4 e 16 parabole sintonizzate su satellti differenti. Per semplicità illustriamo di seguito solo il caso della connessione con 4 parabole. Utiizzare un commutatore DiSEaC 1.0. Hotbird Astra Eurobird Turksat Nel caso di connessione di 16 parabole sarà necessario utlizzare un commutatore DiSEqC 1.1. Lo schema di connessione à analogo a quello sopra riportato.

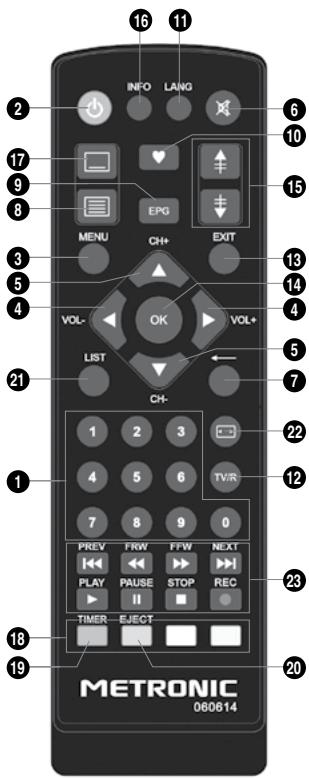

Descrizion 1 telecomando ED - fast numerici. In uso normale, permettono di cam- biare canale. In modalità registrazione, permettono di inserire dei valori Tasto (): per accendere/spegnere il decoder. Tasto MENU: permette di entrare / uscire nei menu - Tasti VOL « » : per aumentare o diminuire il volume. Nei menu permettono di modificare i parametr EL ïasti CH2 +: per cambiare il canale. Nei menu per- mettono di passare da una voce all'aitra E- rasto X: per togliere l'audio. = Tasto 4— per tomare al canale che si stava quar- dando in precedenza. Æ - rasto ©: per attivare il televideo se il canale lo consente. Utilizzare il tasto EXIT per uscire dal televideo. EL rasto EPG (guida elettronica ai programmi): Fa com- parire dei dettagli sulla trasmissione in corso o sulle successive (quando trasmesse). Tasto @.: per accedere ai canali favoriti. El - Tasto LANG: per cambiare la lingua Audio. La dispo- nibiltà del'audio e della lingua dipende dal canale. - Tasto TV / R: per passare tra le modalità di radio Fr digitale e TV digitale. » Tasto EXIT: consente di uscire dal menu corrente 3 Ni Tasto OK: permette di visualizzare l'elenco dei canali in memoria. Permette di convalidare allinterno dei menu Tasti PAG Dn/ PAG Up: per navigare da una pagina METRONIC

allaltra nei menu Tasto INFO: per visualizzare informazioni sul canale corrente. Tasto 1: peri sottotitoli (se disponibili. Tasti colorati. Utlizzati in alcuni menu Tasto TIMER: per accesso alla programmazione. Æ- Tasto EJECT. Non utilizzato su questo modello. Tasto LIST: per accedere all'elenco delle registrazioni. A - rasto C7): per passare al formato 16:9 o 4:3. Tasti dedicati alla registrazione e riproduzione: play 1 : pausa I: stop, per fermare una registrazione o una riproduzione in corso « : per lanciare una registrazione su porta USB 4 : indietro veloce K : file precedente » : avanti veloce % : file successivo

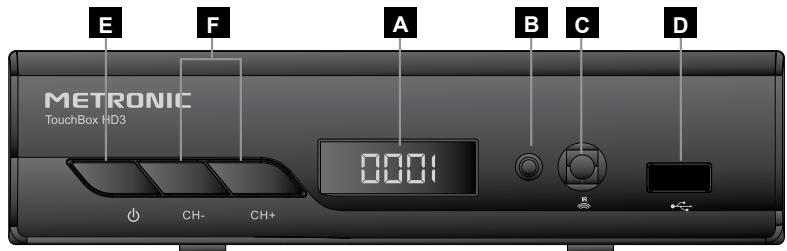

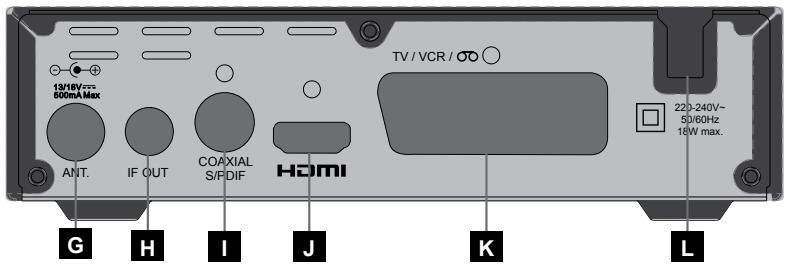

E ie Les di stato. Rosso in stand-by, verde acceso. Sensore ad IR. Utilizzato per ricevere il segnale dal telecomando. rss E sv Pover A si per cambiare canale Ingresso ANT: per collegare una parabola I Uscita !F OUT: per collegamento ad un secondo decoder in cascata I Uscita audio digitale (S/PDIF) per collegamento alla sound bar. Uscita HDMI A Uscita SCART TVWvideoregistratore Alimentazione ToucnBox D vive I9O Q [e] | PS ( IF Hom

6 - Prima installazione

Una volta effettuati i collegamenti, accendere il televisore e assicurarsi che il decoder sia collegato alla rete. Premere il tasto POWER del telecoman- do per accendere il decoder. Alla prima accensione o in caso di “reset di fab- brica” (vedere par. 7.6 INFORMAZIONI SISTEMA - Ripristina impostazione predefinite), dovrete sele- zionare la lingua per il menu tra quelle proposte. Apparirà la schermata qui di fianco. Selezionare la lingua utilizzando i tasti 4e confermare premendo OK. Il decoder entrerà auto- maticamente in modalità visione e, a seconda del tipo d'installazione effettuata e del satellite/sateliti intonizzati, sarà possibile visualizzare alcuni/tutti i canali TV presenti. In particolare, premendo il tasto OK sarà possible visualizzare la lista dei canali TV memorizzati da default. Da default la lista contiene due canali TV per lo stes- so satellite lizzo quotidiano

7.1 -IMPOSTAZIONI CANALI

Per acceder al menu premere il tasto MENU e selezionare Programma utilizzando i tasti 4 » Il menu offre varie funzioni per regolare le impostazioni. Selezionare la funzione desiderata con itasti « + e premere OK. Per alcune funzioni à possibile modificare i valori utlizzando i tasti« ». Premere il tasto EXIT per uscire dal menu. Modificare i canali Per modificare le preferenze del canale (Sposta, Salta, Blocco, Elimina, FAV, Rename, Satellite e Find) à necessario andare in Modifica programma. Questo menu richiede un accesso inserire il PIN predefinito “0000” e premere OK. reare una lista canali TV o radio preferiti Ë possibile creare la propria lista di canal preferiti per un facile accesso. - Selezionare il canale desiderato con i tasti « +e premere il tasto Q{FAV) del teleco- mando: un'icona à forma di stella apparirà accanto al canale che ora à inserito nella lista Preferit - Ripetere l'operazione per aggiungere più canali alla lista preferit. - Per salvare ed uscire dal menu premere il tasto EXIT. IMPORTANTE: à possibile creare una sola lista di canali preferiti

: Disabilitare un canale dalla lista dei canal preferiti = Selezionare il canale desiderato e premere il tasto @ del telecomando: licona a forma di Stella accanto al canale scomparirà escludendolo dalla lista preferiti. - Ripetere l'operazione per escludere più canali dalla lista dei preferit. - Per salvare ed uscire dal menu premere il tasto EXIT. + Guardare i canali preferii = In modalià visione premere il tasto @: apparirà la lista dei canali preferii - Premere à + per selezionare un canale e premere OK per sintonizzarlo e visualizzarlo. : Cancellare un canale TV o radio = Selezionare il canale da cancellare con i tasti 4 + premere il tasto BLU (Elimina) del telecomando: verrà visualizzato un messaggio di awviso, premere il tasto OK per cancellare il canale. - Ripetere l'operazione per eliminare pi canal. - Per salvare ed uscire dal menu premere il tasto EXIT. : Saltare un canale TV o radio = Selezionare il canale che si desidera saltare con i tasti « +e premere il tasto VERDE (Salta): apparirà l'icona SKIP afianco al canale. - Ripetere l'operazione per saltare più canal. - Per salvare ed uscire dal menu premere il tasto EXIT. - Cambiando canale, i canali precedentemente selezionati verranno saltati. + Disattivare la funzione skip per un canale - Selezionare il canale e premere il tasto VERDE sul telecomando. Scomparirà cosi l'icona SKIP affianco al canale. : Spostare un canale TV o radio = Selezionare il canale da spostare e premere il tasto ROSSO (Sposta) del telecomando: apparirà il simbolo [] affianco al canale. - Utilizzare i tasti « + per spostare il canale nella lista. - Premere OK per confermare. - Ripetere l'operazione per spostare più canali + Bloccare un canale TV o radio Ë possibile bloccare i canali selezionati per impedirne la visione. - Selezionare il canale e premere il tasto GIALLO (Blocco) del telecomando: apparirà il simbolo del lucchetto accanto al canale. Il canale è cosi bloccato. - Ripetere l'operazione per bloccare più canali - Per confermare e uscire dal menu premere il tasto EXIT. - Per vedere i canali bloccati à necessario immettere il pin (0000 di default). - Il blocco verrà ripristinato ogni qual volta verrà rimossa e poi ripristinala l'alimentazione del decoder. Per disattivarlo rientrare nel menu, selezionare ciascun canale bloccato e premere nuovamente il tasto GIALLO (scomparirà il simbolo del lucchetto). Quindi premere EXIT per salvare ed uscire dal menu.

: Rinominare un canale TV o radio = Selezionare il canale e premere il tasto «— (Rename) del telecomando: apparirà una tastiera sullo schermo. Utilizzare i tasti « + 4 » per selezionare i caratteri e premere il tasto OK per convalidarli oppure selezionare il tasto BACK per cancellare Quindi selezionare il tasto OK sulla tastiera per salvare il nuovo nome. | tasti EXTEND, CAPS OFF e CANCELLA servono rispettivamente per introdurre nuovi caratteri, abilitare maiuscole/minuscole e chiudere la tastiera senza salvare. - Ripetere l'operazione per bloccare più canali - Per confermare e uscire dal menu premere il tasto EXIT. Visualizzare la lista canali di un satellite differente = Premere il tasto LIST (Satellite). Comparirà la lista dei sateliti memorizzati da default. - Selezionare un satellite con i tastia + e premere OK. La lista canal mostrerà solo i canali relativi al satellite selezionato. Selezionando Tutte le liste TV verranno visualizzati tutti i canali di tutti i satelliti memorizzati. Trovare un canale all'interno della lista In modalità visione, premere il tasto OK per aprire la lista canali, quindi premere il tasto ROSSO (Find). Una tastiera comparirà sullo schermo. Utiizzarla come già descritto per introdurre il nome del canale da ricercare, quindi premere OK per sintonizzare il canale. EPG (guida elettronica ai programmi) Questa funzione consente di visualizzare la programmazione per ogni canale fino a 7 giorni successivi. Di default, mostra la lista dei programmi del canale che si sta guardando. Per visualizzare l'elenco degli alt programmi premere i tasti « » per andare avanti e indietro. NB: questa funzione non & disponible su tutti canali : Visualizzazione della programmazione di un canale - Premere il tasto EPG per aprire la guida elettronica con l'elenco delle programmazioni. - Selezionare il canale desiderato premendo i tasti 4 » - Selezionare il programma tramite i tastia +: sulla parte sinistra della guida verranno visualizzate le informazioni relative al programma. Utlizzare i tasti GIALLO e BLU (Pagina giù, Pagina su) per scorrere le pagine relative alle informazioni sul programma. = Premendo i tasti OK oppure INFO sarà possibile programmare un timer per la registrazio- ne (vedere par. 8.3- Registrazione traite guida elettronica) Ordinamento canali nella lista Selezionare Disponi utilizzando i tastia +. Quindi utlizzare i tasti« » per ordinare i canali come da default (Default), distinguendo i canal in chiaro dalle Pay Tv (By Encrypt). in base alla frequenza (By Freq) oppure in base al nome del canale (Per Nome Serviz). Visualizzare i canali precedentemente sintonizzati La funzione Recall list, quando abilitata (Acceso), consente di visualizzare la lista di tutti i canali precedentemente visualizzati premendo il tasto «— . Quindi à possibile selezionare un canale con i tasti « + e premere OK per sintonizzarsi. Se invece questa funzione viene disabiitata (Spento) premendo il tasto <— à possibile sintonizzarsi direttamente sull’ultimo canale visualizzato in precedenza

7.2 - IMPOSTAZIONI IMMAGINI

Premere il tasto MENU e selezionare Immagine con i tasti« » . Verranno visualizzate varie funzioni per regolare le impostazioni. Selezionare una funzione con i tasti «+ e premere OK. Usare i tasti« > per scegliere valori differenti per ciascuna funzione. Quindi premere il tasto EXIT per salvare ed uscire dal menu Rapporto d'aspetto Selezionare la riga Rapporto aspetto tramite i tasti a +. Quindi, tramite i tasti« » , selezio- nare un'opzione differente tra quelle offerte al fine di visualizzare correttamente le immagini senza distorsione. Sono disponibili le seguenti opzioni: 16:9 Schermo panoramico, 16:9 Auto, 16:9 PillarBox, 16:9 Pan&Scan, 4:3 Letterbox, 4:3 Pan&Scan e 4:3 Intero. In modalità visione, à possibile regolare il rapporto d'aspetto anche premendo più volte il tasto (5) per cambiare impostazione. Risoluzione Consente di impostare una risoluzione differente per le immagini. Sono possibil le seguenti opzioni: 5761, 576p, 720p, 1080, 1080P (50Hz). Selezionare il livello di risoluzione deside- rato tramite i tasti4 » Formato TV Se l'immagine non viene visualizzata correttamente è possibile modificare questa imposta- zione da PAL a NTSC tramite itasti 4 » (in Europa solitamente à PAL). Uscita video Personalizzare il formato di uscita video SCART come RGB o CVBS utilizzando i tasti 4 »

7.3 - RICERCA CANALI

Premere il tasto MENU e selezionare Ricerca canali utilizzando i tasti4 ». Dish Setup - Selezionare questa opzione tramite itasti « + e premere OK. - Utilizzare « + per selezionare il satellite che si desidera cercare. Verranno visualizzati i livelli di potenza e qualità del segnale (barre Qualità e Signal in basso). Premere il tasto OK. Il simbolo [7] comparirà affianco al satellite selezionato. - Premere i tasti4 » per accedere alle funzioni riportate sulla destra ed utilizzare i tasti a + ed OK per selezionare una funzione differente: + LNB Type: per selezionare il tipo di LNB utlizzato. Selezionare ad esempio User Single per LNB compatibile solo con bassa banda e User Dual per LNB compatibile con alta/bassa banda. Selezionare l'opzione Unicable AJB nel caso di illuminatore SCR. Premendo OK sarà possible impostare altre funzioni. Nel caso di un LNB SCR ad esempio (Unicable A/B), sarà possibile regolare le frequenze dei due oscillatori locali (LNB Low, LNB High) utilizzando i tasti« » e numerici. Sarà inoltre possibile selezionare una banda utente differente (IF channel 1-4, 5-8 non supportate) ed una frequenza di connessione differente (Center Freq) tra quelle riportate, allo scopo di massimizzare i valori di potenza e qualità del segnale. + LNB Power: per regolare la tensione di alimentazione del'iluminatore (13V, 18V, 13H8V) Nota: in caso di installazione in condominio l'alimentazione dell'LNB deve essere disa- bilitata (selezionare Spento).

+ 22KHz: segnale di selezione alta/bassa banda. E’ possibile abilitarlo e disabilitarlo manualmente oppure automaticamente (Acceso, Spento, Automatico). + Tone Burst: per connessione di un LNB monoblocco. Selezionare lLNB principale {vedere Cap. 2 - LNB MONOBLOCCO) tra Burst AJB oppure Spento per disabilitarlo. + DISEaC 1.0: per connettere fino a 4 parabole fisse. Selezionare ciascun LNB (LNB 1-4) oppure Spento per disabilitare. + DISEQC 1.1: per connettere fino a 16 parabole fisse. Selezionare ciascun LNB (LNB 1-16) oppure Spento per disabilitare. - Premere il tasto BLU (Scan) per visualizzare la pagina con le funzioni di ricerca. Tramite i tasti« » selezionare i tipo di ricerca (Default scan: ricerca su un solo satellite e sulle sole fre- quenze centrali, Blind Scan: ricerca estesa a tutti i satelliti e su tutte le frequenze; Network: funzione non operativa). - Tramite i tasti a + selezionare Crypted. Selezionare quindi il tipo di canali da ricercare {FTA Channels: canal in chiaro; All Channels: canali in chiaro, codificati e Pay TV) con in tasti4 ». NB: i canal codificati o Pay TV saranno visibili nella lista canali ma non fruibili nei contenuti. - Tramite i tasti à + selezionare Service Type. Selezionare quindii tipo di servizi da ricercare (TV: canali TV; Radio: canali radio; AI: canali TV e radio) con in tasti« » - Premere il tasto OK e premere nuovamente OK nel banner che comparirà per confermare la ricerca. La scansione avrà cosi inizio. AI termine si visualizzerà il primo canale presente nella lista. Aggiungere/Modificare/Eliminare un satellite = Premere il tasto ROSSO (Add) per aggiungere un nuovo satellite nella lista. Un banner comparirà sullo schermo offrendo la possibilità di introdurre un nome per il nuovo satellite (Satellite Name), l'angolo e la direzione di longitudine in dipendenza della propria zona (Longitude direction, Longitude Angle consultare mappe e foot-print disponibili su Inter- net) e la banda (Ku, C — consultare Internet per conoscere la banda del proprio satellite). Utlizzare i tasti 4 + 4 » ed OK per selezionare le varie opzioni e confermare. Il nuovo satellite comparirà cosi nella lista. - Premere il tasto VERDE (Edit) per modificare le informazioni - Premere il tasto GIALLO (Elimina) per eliminare un satellite dalla lista. Un banner di con- ferma comparirà sullo schermo, premere OK per confermare l'eliminazione oppure EXIT per annullare l'operazione. : Visualizzazione/Aggiungere/Modificare/Eliminare un Transponder di un satellite = Premere il tasto LIST (Transponder) per visualizzare la lista dei transponder relativi al satellite selezionato. Uftilizzare i tasti « + per selezionare un TP differente. Di tutti i tran- sponder presenti verranno visualizzati la frequenza, polarizzazione e Symbol Rate. Preme- re nuovamente il tasto LIST per tornare alla lista satelliti. - Utlizzare itasti ROSSO, VERDE, GIALLO come in precedenza per aggiungere, modifica- re o eliminare un TP dalla lista. : Ricerca canali su un singolo Transponder di un satellite - Una volta entrati nella lista TP di un satellite, selezionare un TP e premere il tasto BLU (Scan) per visualizzare la pagina con le funzioni di ricerca. Quindi seguire le indicazioni fornite in precedenza per la ricerca canali su satellite. DB Management Funzione non operativa. Lasciare le impostazioni come da default. SSISTENZA TEL

7.4 - IMPOSTAZIONI OROLOGIO

Premere il tasto MENU e selezionare ORA usando i tasti4 ». Il menu offre varie funzioni per regolare le impostazioni. Tramite i tasti« + selezionare la funzione desiderata e preme- re OK. L'opzione Compensazione oraria consente di regolare l'orario corrente in modo automatico. Manuale permette di regolare anche la data ed il fuso orario che per l'Italia à GMT#1 L'opzione Sleep, consente di abilitare e regolare l'auto spegnimento per il risparmio ener- getico (1 Ora - 12 Ore, Spento). L'opzione Accensione/Spegnimento non à supportata Premere il tasto EXIT per salvare ed uscire dal menu.

Premere il tasto MENU e selezionare Opzione utilizzando i tasti4 ». Il menu offre varie funzioni per regolare le impostazioni. Selezionare la funzione desiderata con i tastia + e premere OK. Usare i tasti« » per selezionare valori differenti. Quindi premere il tasto EXIT per salvare ed uscire dal menu. OSD Language Scegliere la lingua del menu OSD (informazioni che appaiono sullo schermo). Lingua sottotitolo Selezionare la lingua preferita per i sottotitol. Lingua audio Selezionare la lingua dell'audio per i canal televisivi. Se la lingua non à disponible, il cana- le TV userà la sua lingua di default

7.6 - INFORMAZIONI SISTEMA

Premere il tasto MENU e selezionare Sistema utiizzando i tasti« ». Il menu offre varie funzioni per regolare le impostazioni. Selezionare la funzione desiderata con i tasti « +e premere OK. Usare itasti 4 » per selezionare valori different. Quindi premere il tasto EXIT per salvare ed uscire dal menu. Blocco genitori Selezionare Controllo parentale, inserire il pin (di default 0000") e premere OK. Selezio- nare un valore per l'età (04 - 18) oppure Spento per disabiltare questa funzione. NB: Il blocco parentale verrà ripristinato ogni qual volta verrà rimossa e poi ripristinata l'ali- mentazione del decoder. Imposta password Permette di modificare la password. Inserire prima la vecchia password (di default è 0000) Stabilie la nuova password e confermare la nuova password. Premere EXIT per salvare. Ripristina impostazione predefinite (reset di fabbrica) Per ripristinare tutti i valori di fabbrica, premete OK sull'opzione. Immettere la password del decoder o la password di default (0000) e premere OK. II decoder verrà ripristinato con tutti i parametri impostati all'origine. Informazione Informazioni relative al modello, hardware e software del decoder.

AGG.SW Permette l'aggiomamento SW del decoder. E' possible aggiomare il software tramite porta USB (USB Upgrade) oppure tramite la rete satelltare (OAD, OTA Update) programmando un timer. Nota: Metronic non sarà responsabile di eventuali aggiomamenti che non sono originaria- mente fomniti da Metronic. Uscita digitale Permette di selezionare tre differenti opzioni per l'uscita digitale (PCM, RAW HDMI On, RAW HDMI OFF). Selezionare Spento per disabilitare.

Premere il tasto MENU e selezionare USB utilizzando i tasti4 ».. Il menu offre varie funzio- ni per regolare le impostazioni. Selezionare la funzione desiderata con i tastia + e premere OK. Usare i tasti« » per selezionare valori differenti. Quindi premere il tasto EXIT per salva- re ed uscire dal menu. Multimedia Quando viene inserito un dispositivo USB, à possible selezionare le funzioni per musica, foto, film e registrazioni. Se nessun dispositivo viene introdotto o riconosciuto dal decoder, apparirà un messaggio avvertendo che non è stata rilevata nessuna periferica USB. À seconda dei tipi di file multimediali (Musica, Foto, Film, PVR), saranno possibili ulteriori funzioni come ad esempio rinominare/eliminare i fill, visualizzazione a schermo intero, pre- sentazione, Grid Show ecc. + Foto configura (Configurazione foto) - Durata diapositiva: per impostare l'intervallo di tempo tra le foto. - Modalità: per configurare la modalità di visualizzazione delle foto (à possibile sce- gliere fra 59 effetti diversi oppure attivari in modo casuale) - Rapporto aspetto: per stabilire se mantenere il rapporto di aspetto delle immagini oppure no. + Film configura (Configurazione video) - Sottotitolo specifico: permette di visualizzare i sottotitoli in tre diverse dimensioni: grandi, medie e piccole. - BG sottotitolo: permette di impostate il colore di sfondo della riga che visualizza i sottotitoli: trasparente, bianco, grigio, giallo verde. - FontColor sottotitoli: permette di scegliere vari colori (rosso, blu, verde, bianco, nero) per i sottotitoli PVR configura (Configurazione PVR) Questa funzione à disponibile solo se un dispositivo USB à collegato. Il dispositivo USB servirà da contenitore per le registrazioni. In Disp. registr. à possibile visualizzare alcune informazioni riguardo il dispositivo di memoria connesso (spazio totale, spazio libero, for- mattazione). L'opzione Timeshift Size permette di impostare la porzione di memoria da dedicare alla registrazione in modalità timeshift (0.5 — 4G, si consiglia di dedicare almeno G). L'opzione Format offre la possibilità di formattare il dispositivo USB in NFTS o FAT32 (consigliato).

8 —- Modalità di registrazione e Timeshift

8.1 - REGISTRAZIONE ISTANTANEA LE

Permette di registrare il programma che si sta guardando premendo il tasto REC del telecomando. Premere il tasto STOP per fermare la registrazione (un banner di conferma comparirà sullo Schermo, premere OK per fermare la registrazione).

8.2 - REGISTRAZIONE ORARIA

In modalità visione, premere il tasto ROSSO (Timer) del telecomando per aprire la lista delle programmaziont. - Premere nuovamente il tasto ROSSO per aggiunge- re una nuova programmazione nella lista. Nel banner inserire gli elementi per la programmazione: tipo canale {TV o radio), numero del canale, ora inizio e fine even- to. L'opzione Repeat (Ripeti) permette di stabilire se effettuare la registrazione una sola volta, giornalmente 0 settimanalmente. L'opzione Mode permette di stabilire se accendere/spegnere il decoder sul canale seleziona- to e nel'orario e data impostati (TV) oppure se operare una registrazione (Record) con i parametri introdotti - Premendo OK la programmazione verrà inclusa nella lista. - Premere EXIT per uscire. Allo scoccare dell'orario di inizio, un banner con conto alla rovescia comparirà sullo schermo (se il decoder à in standby si accenderà). Allo scoccare dell'orario di fine registrazione un banner con conto alla rovescia comparirà sullo schermo: premere EXIT per continuare la registrazione. Premere invece OK per fer- marla oppure lasciare esaurire il conteggio. - Per eliminare una programmazione, selezionarla e premere il tasto BLU (Elimina). - Per modificare una programmazione, selezionarla e premere il tasto VERDE (Edit). - Premere EXIT per chiudere la lista programmazioni

8.3 - REGISTRAZIONE TRAMITE GUIDA ELETTRONICA (EPG)

- Premere il tasto EPG del telecomando e selezionare il canale desiderato tramite i tasti4 » . - Selezionare il programma da registrare tramite i tasti a + - Premere OK: si aprirà lo stesso banner visto in precedenza, in cui impostare i dati (proce- dere come descrito in precedenza). Nota: Non è garantita la compatibilità con tutti i dispositivi USB. Alcuni dispositivi USB potrebbero non essere riconosciuti dal decoder. METRONIC non si assume alcuna responsabiltà per l'eventuale perdita di dati su un dispositivo collegato al decoder. Una grande quantità di dati nel dispositivo USB potrebbe causare rallentamenti del siste- ma al momento della riproduzione. Pur essendo in un formato valid, i file potrebbero non essere riproducibili sul decoder a seconda del loro contenuto

Durante la visione di un programma, se un disposi- tivo USB è connesso al decoder, à possibile entra- re in modalità timeshift premendo ad esempio il tasto II (PAUSE) del telecomando. L'immagine si bloccherà. Premendo il tasto (PLAY) il programma verrà riprodotto dal punto in cui era stato interrotto, in modalità di visione differita. Premendo i tasti «4e» è possibile riavvolgere/far avanzare velocemente la riproduzione. Premere il tasto I (STOP) per fermare la funzione Timeshif. Nota: la funzione Timeshift à disponibile solo quando un dispositivo USB è collegato e lo spazio disponibile necessario per la riproduzione/scrittura à sufficiente.

GARANZIA Il prodotto à coperto dalla garanzia legale del venditore di 24 mesi per difett di conformità previ- sta dagli arfcoli 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo) ATTENZIONE: La garanzia non à valida senza lo scontrino o la ricevuta fiscale di acquisto. Assistenza Tecnica Metronic: Telefono + 02 94 94 36 91

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della Direttiva 2012H9/UE sui riiuti di apparecchiature elettriche ed elettroniche (RAEE)" e del Decreto Legislativo 188 del 20 novembre 2008. ll simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezio- ne indica che il prodotto alla fine della propria vita utile deve essere raccolto separata- mente dagli alt rifiuti per permetterne un adequato trattamento e riciclo. Si ricorda che le pile/ accumulator devono essere rimosse dallapparecchiatura prima che questa sia conferta come rifuto. Per rimuovere le pile accumulaton fare nfermento alle specifche indicazioni del costruttore: (inserre istruzioni) L'utente dovrä, pertanto, conferire gratuïtamente l'apparecchiatura e la pila giunta a fine vita agli idonei centri comunal di raccolt diferenziata dei riutelettric ed elettronici, oppure riconsegnarle ai rvenditore second le seguenti modalit - sia pile portatil sia apparecchiature di piccole dimensioni, owvero con almeno un lato estemo non superiore a 25 cm, é prevista la consegna gratuita senza obbligo di acquislo presso i negozi con una superficie di vendita delle apparecchiature elettiche ed elettroniche superiore ai 400 mg. Per negozi con dimensioni inferior, tale modaltà 6 facoltativ. - per apparecchiature con dimension superiori a 25 cm, é prevista la consegna in tutti punti di vendita in modallä 1 contre 1, owvero la consegna al rvenditore potrà avvenire solo allatto dell acquisto di un nuovo ‘prodotlo equivalents, in ragione di uno a une. L'adeguata raccalta differenziata per l'awio successive dellapparecchiatura e delle pilelaccumulaton dismessi al ricicaggio al trattamento e allo smaltmento ambientalmente compatibile contrbuisce ad euiare possibil eftti negativi sul ambiente & sulla saute e favorisce i reimpiego e/o rcilo dei material di cui essi sono composti Lo smaltimento abusivo di apparecchiature, pile ed accumulatori da parte delutente comporta l'applicazions dell sanzioni di cui alla corrente normativa di legge. DOLBY Fabbricato su licenza di Dolby Laboratories, Dolby e il simbolo DIGITAL PLUS della doppia D sono marchi di Dolby Laboratories.
