MANUAL DE USUARIO TouchBox HD3 METRONIC

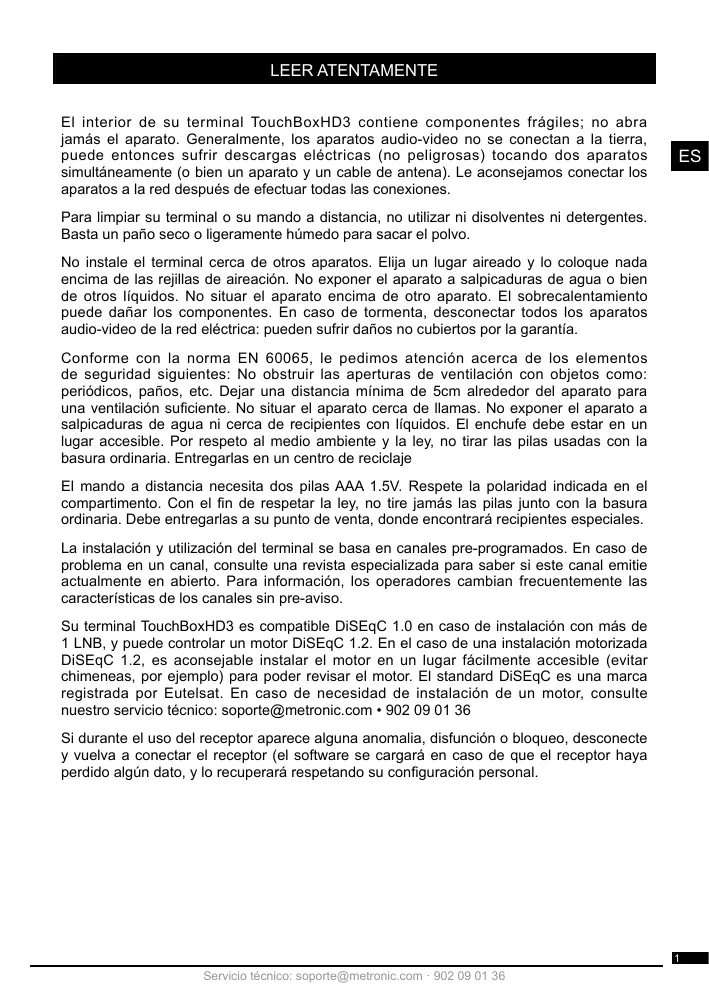

LEER ATENTAMENTE El interior de su terminal TouchBoxHD3 contiene componentes frâgiles; no abra jamäs el aparato. Generalmente, los aparatos audio-video no se conectan a la tierra, puede entonces sufrir descargas eléctricas (no peligrosas) tocando dos aparatos Simultäneamente (0 bien un aparato y un cable de antena). Le aconsejamos conectar los aparatos a la red después de efectuar todas las conexiones. Para limpiar su terminal o su mando a distancia, no utilizar ni disolventes ni detergentes. Basta un paño seco 0 ligeramente hümedo para sacar el polo. No instale el terminal cerca de otros aparatos. Elija un lugar aireado y lo coloque nada encima de las rejillas de aireacién. No exponer el aparato a salpicaduras de agua o bien de otros liquidos. No situar el aparato encima de otro aparato. El sobrecalentamiento puede dañar los componentes. En caso de tormenta, desconectar todos los aparatos audio-video de la red eléctrica: pueden sufrir daños no cubiertos por la garantia Conforme con la norma EN 60065, le pedimos atenciôn acerca de los elementos de seguridad siguientes: No obstruir las aperturas de ventilacién con objetos como: periédicos, paños, etc. Dejar una distancia minima de 5cm alrededor del aparato para una ventilaciôn suficiente. No situar el aparato cerca de llamas. No exponer el aparato a salpicaduras de agua ni cerca de recipientes con liquidos. El enchufe debe estar en un lugar accesible. Por respeto al medio ambiente y la ley, no tirar las pilas usadas con la basura ordinaria. Entregarlas en un centro de reciclaje El mando a distancia necesita dos pilas AAA 1.5V. Respete la polaridad indicada en el compartimento. Con el fin de respetar la ley, no tire jamés las pilas junto con la basura ordinaria. Debe entregarlas a su punto de venta, donde encontrarä recipientes especiales. La instalaciôn y utilizaciôn del terminal se basa en canales pre-programados. En caso de problema en un canal, consulte una revista especializada para saber si este canal emitie actualmente en abierto. Para informacién, los operadores cambian frecuentemente las caracteristicas de los canales sin pre-aviso. Su terminal TouchBoxHD3 es compatible DISEQC 1.0 en caso de instalaciôn con mäs de 1 LNB, y puede controlar un motor DiSEqC 1.2. En el caso de una instalaciôn motorizada DISEqC 1.2, es aconsejable instalar el motor en un lugar fcilmente accesible (evitar chimeneas, por ejemplo) para poder revisar el motor. El Standard DiSEqC es una marca registrada por Eutelsat. En caso de necesidad de instalaciôn de un motor, consulte nuestro servicio técnico: soporte@metronic.com + 902 09 01 36 Si durante el uso del receptor aparece alguna anomalia, disfunciôn o bloqueo, desconecte y vueWa a conectar el receptor (el soflware se cargarä en caso de que el receptor haya perdido algün dato, y lo recuperarä respetando su configuracién personal.

INDICE 1 Instalaciôn - Generalidades 04 2 Instalacién de una parabélica fija sobre un satélite 06 3 Instalaciôn de una parabôlica + monobloc Astra / Hotbird 08 4 Conexién con una parabélica fa previamente calada en un satélite 09

5. Instalacién sobre varios satélites 09

6 Descripciôn del mando 10 7 Descripcién del receptor 11 8 Utilizaciôn cotidiana 11 9 Añadir canales 12 10 Organizar canales 13

11. Opciones avanzadas 14

Asistencia y consejos 20 Garantia 21 La programacién del terminal se realiza con menus. Para faciitar la lectura de este manual, el acceso a los menus se describe asi : MENU / menu / sub-menu Por ejemplo, cuando observe + ira MENU/ Instalacién / Büsqueda manual. esto equivale a + Pulsar la tecla MENU para acceder al menu principal + Pulsar la tecla + para seleccionar el menu Instalaciôn y pulsar OK. + Pulsar la tecla + para seleccionar el sub-menu Büsqueda manual. + Pulsar OK para validar. + Las palabras escritas en negrita corresponden a las palabras que aparecen en los menus de la pantalla del TV. Las funciones presentes en el aparato, pero no descritas en el manual no estn cubiertas por la garantia. Asimismo, algunas funciones consideradas como no esenciales se han ocultado voluntariamente en este documento. Este simbolo se utiliza en varias ocasiones. Preste atenciôn al texto que le acompaña

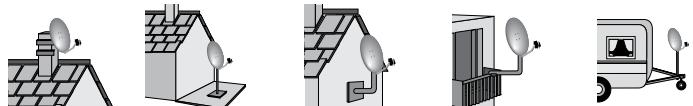

Instalacién - Generalidades A - Elecciôn del emplazamiento y montaje de la parabélica Sea cual sea el tipo de instalaciôn, la fijaciôn debe ser estable y vertical d D, + 4 A + En caso de obstäculo, respetar la regla de distancias siguiente. Para un sistema motori- zado, utilizar pies de terraza y desplazamiento mural. + Para el montaje de la parabélica, consultar el manual A" incluido en la bolsa de tornillos de la parabélica. / Ÿ

ATENCIÔN : Manipular la parabélica con precauciôn E >| para no cortarse con los bordes. B - Elementos y herramientas:

5- Méstil o brazo de desplazamiento

LES C - Montaje y aislamiento de las tomas F + Atornillar la toma sobre la hoja de aluminio. Verificar que los hilos no tocan la parte central del cable coaxial (alma). + Cuando ha terminado la instalaciôn, aislar el LNB con la pasta de aislamiento o con gel Silicona. VAN Los LNB mal aislados no estän cubiertos por la garantia. mm CE mm

D- Montaje del LNB El LNB debe estar posicionado verticalmente. Ver esquema D (el cable baja verticalmente). No sacar el capuchôn de protecciôn

E - Canales y satélites pre-programados Su terminal TouchBoxHD3 se entrega programado con los principales satélites dis- ponibles en su zona: Astra 1, Hotbird y Turksat. No obstante, dispone de una lista completa de satélites para dar de alta el satélite deseado. Algunos satélites necesitan parabôlicas de diferentes diämetros, los cuales no podré recibirlos con una parabélica de diâmetro inferior, incluso si este satélite aparece en la lista de canales pre-programados. Estos canales servirän para orientar su parabélica hacia el satélite que desea captar. La de azimuts y elevaciones ofrece el diämetro requerido por la parabôlica, en España, para cada satélite Canales de referencia Notas importantes : Satélite Canales de referencia : N°] Satelite | Cnn° Canal Pos. 9 min + La lista de canales prepro- [4 | asre 19 ÿ ARD SE | 600m gramada ha sido validada re ——> ZE HE | en en el momento de realizar este manual, No podemos | 3 | PetBré | 141 | ARDORS | SE | Gien asegurar su permanencia. ERSTE En caso de problema en | 4 | rem | #2 Z0F TE | 600m la büsqueda de un saté-[ 5 [Tukica2o | 654 | TuRkSAT | 47€ | 60cm lite, consultar una revista TANITIM especializada para verificar | 6 |Tuxica2o] 635 | trr: TE | 600m que el canal de referen- cia emite en abierto. Si el canal de referencia no es välido, elegir otro canal del mismo satélite, en una frecuencia välida (consultar el final del manual). - Para la büsqueda, debe saber qué satélite desea recibir para poder orientar su antena.

2 - Instalacién de una parabélica fija en un satélite

Leer atentamente los consejos de instalaciôn A - Conexiones Con el terminal desconectado de la red eléctrica, conectar directamente el LNB a la entrada del ter- minal. Conectar el TV a la salida HDMI del terminal. Encender el televisor y conectar el terminal a la red. Se enciende el testigo verde. El TV muestra el men- saje «sin señab. Si no es el caso, forzar el modo AV del televisor (consultar manual) Seleccionar idioma con las teclas +CH4 y pul- sar OK. B - Calado / orientaciôn de la parabélica Consultar en la Tabla 1 el nümero del canal de referencia del satélite que desea captar {ejemplo : 1 = ASD si desea captar Astra 19). Pulsar en el mando el nümero de este canal. + La pantalla indica «No hay señab». Pulsar dos veces la tecla INFO para visualizar el nivel de recepcién (ver foto). La barra superior indica el nivel, la inferior indica la calidad En la pantalla de la izquierda, la señal es insuficiente. La señal correcta estä en la pantalla de la derecha. + Posicionar la parabélica verticalmente (las graduaciones de la parte trasera indican la elevacién de la antena). Comprobar la elevacién correcta dependiendo del lugar de residencia (ver tabla azimuts y elevaciones) y dirigirla aproximadamente al sur. + Efectuar un barrido lento (aproximadamente 20 segundos) de un cuarto de giro a la izquierda (caso en el que el satélite esté en el ESTE) y después un cuarto de giro a la derecha (caso de un satélite que estä en el OESTE) mirando el televisor. En una de las posiciones del giro, el indicador de nivel deberia aumentar. + Inclinar la parabélica 2 grados (unos 2 cm en la parte superior de la parablica) hacia arriba y reiniciar el mismo barrido.

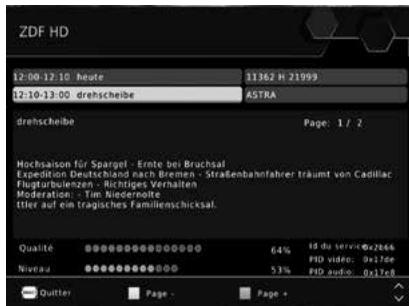

+ Proceder asi con etapas de 2 grados hasta que el indicador aumenta y aparece la imagen. Cuando aparece el canal, afinar el calado (vertical y horizontal) para obtener el méximo de calidad. Apretar definitivamente todas las tuercas, excepto las que fijan el LNB en su soporte C -Ajuste de la contra-polarizaciôn Girar el LNB en su soporte en el sentido de las agujas del reloj algunos grados para aumentar més la calidad. Si disminuye la señal, girar en sentido contrario. Una vez obte- nida la mejor señal, apretar definitivamente los tomillos de la pinza LNB. Su instalaciôn ha terminado. Nota : durante el calado, es normal encontrar posiciones en las que existe un nivel © calidad méxima, no significa que esté en el satélite correcto. Usted ha encontrado otros satélites que transmiten en la misma frecuencia. Continuar el barrido hasta encontrar la imagen de fondo. D - Buscar canales Para buscar los canales presentes en un . satélite, proceder asi : + Ir al menu Büsqueda / Ajustes ante-

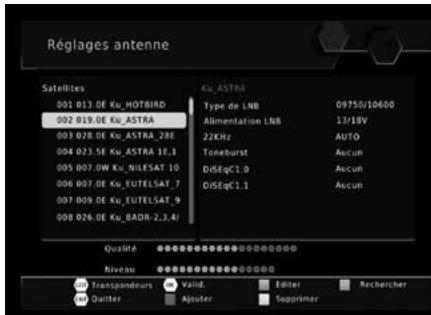

+ Con las flechas 4 +, seleccionar la linea del satélite seleccionado ante- riormente (ej. ASTRA 19°E) Nota : El nombre completo del satélite aparece arriba a la dere- cha, esto es ütil para los saté- lites cuyo nombre empieza por "Ku_EUTELSAT" Pulsar la tecla Azul del mando para lanzar la büsqueda en los satélites. Aparece la ventana Büsqueda. En la linea Modo de büsqueda, dejar Por defecto para bsqueda normal y râpida, Red para una büsqueda més extensa (mäs lenta y completa), o Ciega, para büsqueda muy lenta pero completa. El modo Ciega estä adap- tado para instalaciones colectivas. En la linea Tipo de büsqueda, dejar Todas para memorizar todos los canales encontrados. Seleccionar Gratis para memorizar sélo los canales gratuitos. En la linea Tipo de servicio, dejar Todo para buscar canales TV y radios. Seleccionar TV para una büsqueda limitada a los programas TV. Pulsar OK del mando para lanzar la büsqueda automätica. Pulsar Si (tecla OK) para confirmar el borrado de canales en memoria y esperar al final de la büsqueda

LÔEIET n de una parabélica + monobloc Astra / Hotbird La manera ms simple de captar Astra y HotBird consiste en instalar una LNB «monobloc» en una parabélica 80cms. El LNB monobloc tiene un conmutador DiSEqC 1.0 que es necesario declarar antes de calar la parabélica: A - Configuracién del conmutador Ir ai menu Büsqueda / Ajustes antena Ir a la linea 002 para seleccionar ASTRA y pulsar la flecha » Ir a la linea DISEqC 1.0 y puisar la fle- cha » para seleccionar LNB4 Pulsar EXIT para volver a la columna de la izquierda y volver a la linea 001 para seleccionar HOTBIRD. Pulsar la flecha » y bajar hasta la linea DISEQC 1.0 Seleccionar LNB2 con la flecha p. Pulsar dos veces EXIT para salir de los menus. B - Instalaciôn / Calado + Instalar el monobloc como se indica en el esquema. Merronc + Realizar el calado en HOTBIRD como se indica en el apar- tado anterior (parabélica fija en un satélite) + Una vez que capta HOTBIRD, deberia captar automäticamente los canales de Astra. En ocasiones es necesario ajustar el calado para optimizar la recepciôn de los dos satélites. VAN ATENCIÔN : Algunos monoblocs tienen un comando invertido. Puede ser necesario invertir LNB1 y LNB2 en la linea DiSEqC 1.0. C - Büsqueda automätica de canales Para buscar todos los canales presentes en el satélite, proceder asi : + Ir al menu Büsqueda / Ajustes antena + Con las flechas # +, seleccionar la linea del satélite seleccionado anteriormente (ej HOTBIRD) Nota : El nombre completo del satélite aparece arriba a la derecha, esto es ütil para los satélites cuyo nombre empieza por "Ku_EUTELSAT + Pulsar la tecla Azul del mando para lanzar la büsqueda en los satélites. + Aparece una ventana Büsqueda. + En la linea Modo de büsqueda, dejar Por defecto para büsqueda normal y râpida, Red para una büsqueda més extensa (mäs lenta y completa), 0 Ciega, para bsqueda muy lenta pero completa. El modo Ciega est adaptado para instalaciones colectivas. + En la linea Tipo de canales, dejar Todas para memorizar todos los canales encontrados, Seleccionar Gratis para memorizar sélo los canales gratuitos.

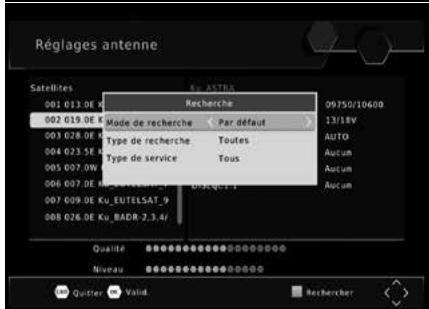

+ En la linea Tipo de servicio, dejar Todo para buscar canales TV y radios. Seleccionar TV para una bésqueda limitada a los programas TV. + Pulsar OK del mando para lanzar la bésqueda automätica. Pulsar Si (tecla OK) para confirmar el borrado de canales en memoria y esperar al final de la büsqueda, realizar la misma bésqueda en Astra

4 - Conexién con una parabélica fija previamente calada sobre un satélite

Con el receptor desconectado, conectar directamene el LNB a la entrada ANT del receptor. Conectar el TV a la salida HDMI TV del receptor. Encender el TV, conectar el receptor a la red, el TV muestra «no hay señab. Pulsar OK, aparece la lista de canales pre-programados. Consultar la lista de canales pre-programados por satélite. Pulsar el nümero de canal de referencia para el satélite deseado. Efectuar una büsqueda de canales como se indica en el apartado 2D. Nota : en un inmueble colectivo, es üti! activar el conmutador como se indica en el apartado 3A, o lanzar una büsqueda Completa como se indica en el apartado 2D.

5 - Instalacién sobre varios satélites

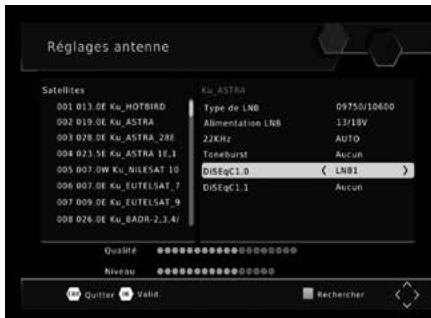

A - Instalaciôn sobre dos satélites EJEMPLO El caso de la pareja Astra + HOTBIRD ha sido tratado en for Alamegids el apartado 3 pägina 10 (monobloc). ( \ Este apartado trata del caso general, con un conmutador «normah En este caso, instalar un conmutador con dos entradas (Tone Burst où DiSEaC 1.0). Proceder al calado de cada parabélica, independiente- mente, sin conmutador. Una vez caladas las dos parabôli- cas, insertar el conmutador, colocar a cada satélite la A7... entrada adecuada del conmutador, y lanzar una büsqueda semmenabne nues de canales sobre cada satélite.

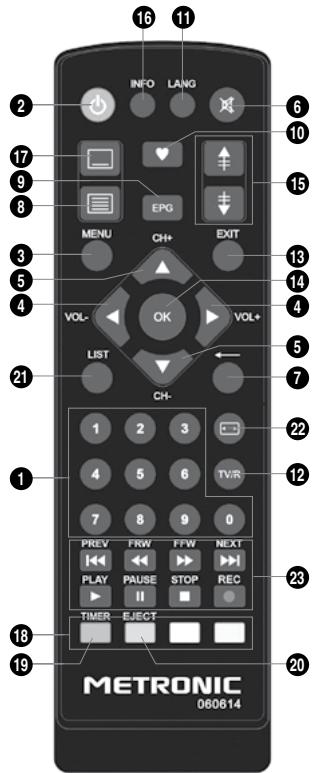

Descripcién del mando ECRQ © HE

Teclas numéricas. En utllzaciôn normal, permiten pulsar el nümero de canal solicitado. En el modo programaciôn, permiten introducir valores numéri- cos. Tecla (1). Permite poner en standby el receptor o bien encendero. Tecla MENU, Permite entrar en el menu principal Teclas 4 +. Permiten ajustar el volumen en utliza- cién normal. En el menu, permite modificar los dife- rentes parämetros. Teclas + 2. En utlizaciôn normal, un pulsaciôn cambia de canal. En los menus, permiten pasar de una linea a la siguiente. Tecla XK. Una puisacién pemmite cortar el sonido. La segunda pulsacién vueWve al modo normal Tecla <—. Para acceder al canal visualizado previa- mente. Tecla [E]. para mostrar el teletexto, si est dispo- nible. Tecla EPG (guia electrénica de programas). Muestra el programa en curso y los programas siguientes, con sus informaciones, si éstas estän disponibles. Tecla @. Para acceder a canales favoritos. mi Tecla LANG. Para seleccionar entre las vias de audio KO (0 D disponibles (otro idioma, ju me Tecla TVR. Para bascular del modo TV al modo Radio y al revés. CIE Tecla EXIT. Permite volver atrés en los menus o anu- lar una acciôn. Permite también parar la reproducciôn de una grabaciôn o video. Tecla OK. Permite mostrar la lista de canales, lanzar la visualizacién de una grabaciôn o de un video. Val- daciôn de los menus. Teclas Page + +. Permite pasar de pégina en las listas largas. Tecla INFO. Una pulsacién muestra las informaciones del programa actual. Una segunda pulsaciôn muestra las informaciones técnicas y el nivel de recepciôn Tecla [=] Para activar los subtitulos, si estän disponibles. Teclas de colores. Utlizadas en ciertos menus, Tecla TIMER. Permite programar una grabaciôn Tecla EJECT. No disponible en este modelo. Tecla LIST. Permite acceder a la lista de grabaciones. Tecla Permite cambiar el formato de pantalla. Permite seleccionar entre diferentes modos de gestiôn de programas 4:3 y 16:9. Teclas dedicadas a las grabaciones reproducciôn IL: pausa M parar la grabaciôn © : lanzar una grabacién en el puerto USB 4 : retroceso répido K : archivo anterior » : avance répido x : archivo siguiente METRONIC

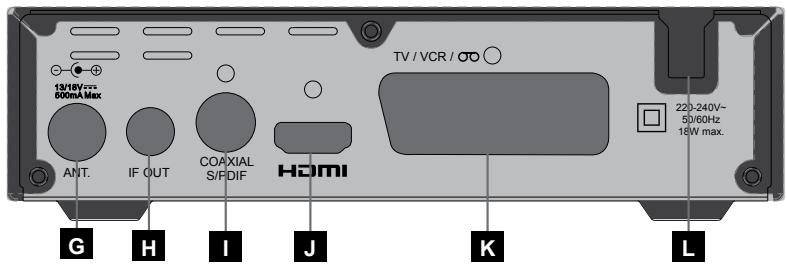

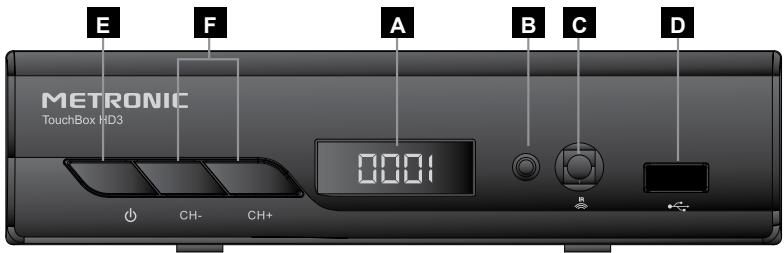

Desc: La REUTE) E resiiso standby. Rojo: standby. Apagado: en funcionamiento. ciôn del receptor Célula infrarroja (detecta la señal infrarroja del mando) E Per vss E sctr Porer Botones para cambiar de canal FA Enrraa antena satéiite MA Said antena para conectar otro receptor. A Said audio digital (S/PDIF) para su ampliicador Home Cinema Salida HDMI (Alta definici digital) LA Saica euroconector / TV / grabador Alimentaciôn eléctrica. 8-U En utilizaciôn normal, sélo utilizarä las teclas siguientes :

• Teclas 4 » para ajustar el volumen sonoro. + Teclas 4 + para cambiar de canal. + Tecla MUTE para cortar el sonido + Teclas numéricas o tecla OK para ir directamente a un canal. + Tecla «TV/RADIO» para escuchar radios en calidad digital. + Tecla EPG para acceder a la guia de programas:

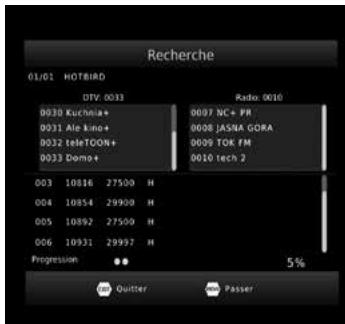

Puede añadir un canal en particular del cual conoce las caracteristicas técnicas o bien aña- dir nuevos canales desconocidos (actualizar) A - Añadir un canal concreto Un canal se emite por un transpondedor. Se trata de un relé satélite y es necesario conocer los 4 parämetros siguientes : + Frecuencia (ej : 12731) + Polaridad (ej : Vertical) + Symbol Rate SR (ej : 275000) + El satélite que lo emite (ej : Hotbird 13ABC) Estos parämetros estän disponibles en las revistas especializ das que recomiendan una actualizaciôn mensual o a través de internet (www.iyngsat.com, wwwtelesatellite.com, www.sateliteinfos.com o bien www.satcodx.com) Para añadir un canal: + Ir al menu Bsqueda / Ajustes antena. + Con las flechas 4 +, seleccionar el satélite, y pulsar LIST. + Desfilar por la lista de transpondedores con la tecla 4 + hasta encontrar el que corresponden al canal deseado. Nota : Si no aparece, pulsar la tecla ROJA, introducir las carac- teristicas y validar con OK. + Pulsar la tecla AZUL para lanzar la büsqueda sobre el transpondedor seleccionado Puede elegir entre - Todos : Para buscar todos los canales, incluidos los de pago. - Sélo libres (sélo gratuitos) : para buscar los canales gratuïtos ünicamente. + Pulsar OK para lanzar la büsqueda. B - Actualizaciôn de un satélite + Ir al menu Bsqueda / Ajustes antena. + Con las flechas # +, seleccionar el satélite + Desfilar por la lista de satélites con la tecla à + hasta encontrar el que corresponden al canal deseado. + Si no aparece, pulsar la tecla ROJA, introducir las caracteristicas y validar con OK. + Pulsar la tecla azul para lanzar una büsqueda de canales en el satélite seleccionado.

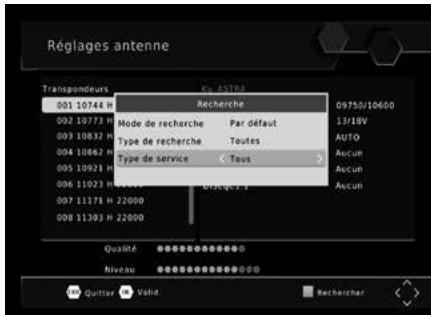

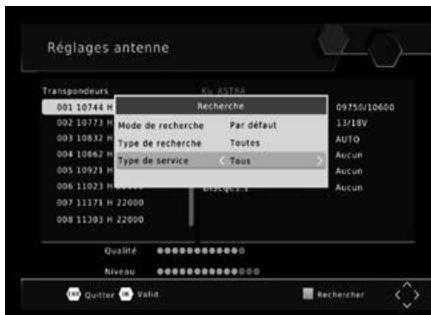

+ En la linea Modo de büsqueda, dejar Por defecto para büsqueda normal y répida, Red para una büsqueda mäs extensa (més lenta y complet), o Ciega, para büsqueda muy lenta pero completa. El modo Ciega esté adaptado para instalaciones colectivas. + Pulsar OK para lanzar la büsqueda

10 - Organizar canales

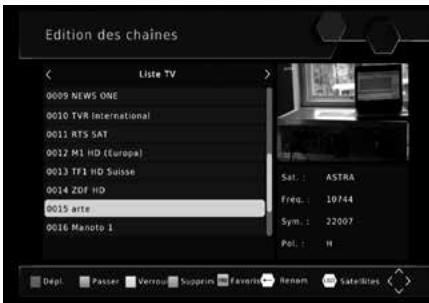

El menu Gestién de canales / Ediciôn de canales / XXXX, permite suprimir canales, ocultarlos, renombrarlos o reor- ganizar la lista de canales. Esto también Sirve para las radios, a través del menu Lista radios. A - Seleccionar un canal favorito Existe la posibilidad de gestionar 1 grupo de canales favoritos. Cuando se ha creado el grupo FAV como se explica, pulsar la tecla FAV para mostrar la lista de grupo FAV que contienen un canal como minimo. Una vez seleccionado este grupo, las flechas + y «_cambian de canal dentro de este grupo ünica- mente. Para volver a la lista completa, pulsar OK. Para colocar un canal en un grupo FAV, proceder asi: + Visualizar el canal a insertar en los favoritos. + Ir al menu Canal / Ediciôn de canales / XXXX. + Pulsar FAV en el mando, aparece un simbolo al lado del canal seleccionado. + Puede seleccionar otros canales con las teclas à +_ y puisar la tecla FAV para añadirio + Pulsar otra vez EXIT para sal del menu B - Bloquear un canal en control paternal Cuando un canal estä bloqueado, sélo lo podrä visualizar si introduce el cédigo secreto. Como podrä observar, los satélites gratuitos tienen muchos canales reservados a un püblico adult Para bloquear un canal, proceder asi: + Visualizar el canal a bloquear. + Ir al menu Gestiôn de canales / Ediciôn de canales / XXXX. + Puede seleccionar otros canales con las teclas & ». + Pulsar la tecla amarilla, aparece un candado al lado del nombre del canal. + Puede seleccionar otros canales con las teclas À + y pulsar la tecla amarilla para blo- quearias. + Pulsar otra vez EXIT para sal del menu

C - Desplazar un canal Para desplazar un canal, proceder asi + Visualizar el canal a desplazar. + Ir al menu Canal / Edicién de canales / XXXX + Seleccionar el canal a desplazar con las flechas 4 + + Pulsar la tecla roja. + Con las flechas « + desplazar el canal hacia su nueva posiciôn. + Validar con OK para desplazar el canal seleccionado + Puede seleccionar otros canales con las teclas « + y pulsar OK para desplazarlos + Pulsar EXIT para validar. D - Borrar un canal Para borrar un canal, proceder asi + Visualizar el canal a borrar. + Iral menu Canal / Edicién de canales / XXXX. + Seleccionar el canal a suprimir con las flechas À + + Pulsar la tecla azul, validar con OK. + Pulsar EXIT para salir del menu:

11 - Opciones avanzadas

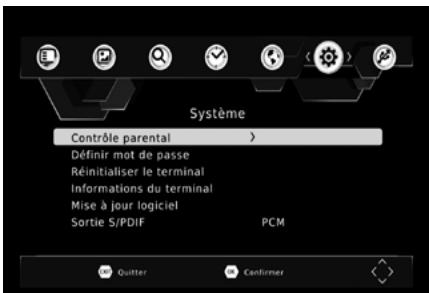

A - Reiniciar el receptor El reinicio de fâbrica puede ser ütil si Le modifica la programaciôn de su terminal y algunas funciones no funcionan. Rei- niciando el terminal, éste vuelve a una configuracién idéntica a la del producto nuevo. Todos ajustes personalizados {canales favoritos, radio, etc.) se per- derän + Ir al menu Sistema / Reiniciar el receptor. + Introducir contraseña (0000 en salida de fâbrica). + Validar con OK.

B - Cambiar contraseña Su receptor se entrega con un cédigo secreto (PIN) por defecto 0000. El cédigo secreto permite bloquear canales de los cuales se desea restringir el acceso o para proteger la configuracién del terminal. Es aconsejable cambiarlo. Modificar la contraseña + Ir al menu Sistema / Definir contraseña. + Teclear la contraseña actual (0000 en salida de fébrica). + Introducir ahora el côdigo nuevo. + Confirmar el nuevo côdigo introduciendo otra vez las 4 cifras de su nuevo côdigo. + Aparece un mensaje de confirmaciôn. + Pulsar 4 veces EXIT para salir de los menus. VAN Anotar y conservar la contraseña. C - Ajuste de pantalla En el menu Imagen hay varias opciones. El menu Format imagen permite seleccionar entre diferentes modos de gestiôn de pro- gramas 4:3 y 16:9 : Si tiene un televisor 4:3 (normal) : +4:3 PS Modo «Pan & Scan». Las imâgenes 16:9 se mostrarän en toda la superficie de pantalla, con los extremos derecho e izquierdo cortados. + 4:3 LB Modo «LetterBox» Las imâgenes 16:9 se mostrarän por completo, con bandas negras en la parte superior e inferior. No se perderä imagen. En cada uno de estos modos, las imâgenes 4:3 se mostrarän de manera normal en la totalidad de la pantalla

Si tiene un televisor 16:9 AUTO (gran pantalla) : + 16:9 Modo Automätico. Si su TV esté ajustado correctamente, el zoom 16:9 se activarä automäticamente en funciôn de la emisién. En la linea Standard TV, puede forzar un modo video. Dejar PAL. La linea Salida video permite seleccionar entre el modo RVB o el modo clésico CVBS. El RGB ofrece una mejor imagen sobre la mayoria de televisores y necesita un cable euroconector con los pins cableados.

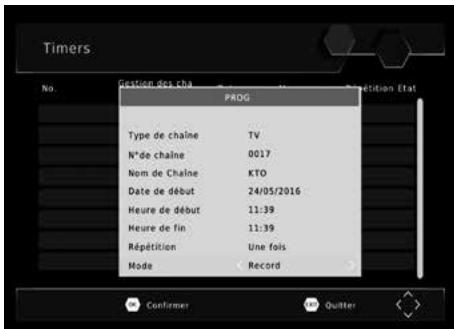

rabar en un dispos Programar grabaciones Para programar una grabaciôn en un canal, visualizar este canal pulsando su nümero, o bien mediante la tecla + Pulsar la tecla roja para acceder a la à lista de timers. + Pulsar otra vez la tecla roja para rammae añadir un timer nuevo + En la linea N° canal, el canal en an curso esté seleccionado. En este Ps momento, todavia puede cambiar de canal con las flechas 4 » eas Fecha de inicio, Hora jo y Hora final, introducir la fecha, la hora de inicio y la hora de fin de la emisiôn con las teclas numéricas del mando. En la linea Repeticiôn, dejar Una vez para una grabaciôn ünica, o seleccionar Diario o Semanal En la linea Modo, seleccionar View con las flechas 4 > - Pulsar OK para validar la programaciôn

• Pulsar dos veces EXIT para salir de los menus ATENCIÔN : ES OBLIGATORIO PROGRAMAR LA GRABACIÔN EN EL VCR/ VAN DVD-R PARA QUE GRABE EL CANAL AV AL MISMO TIEMPO.

13 - Reproductor / grabador digital

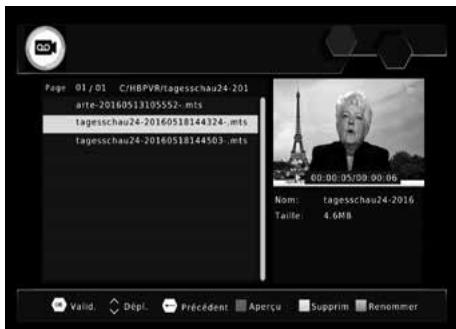

Descripcién rpida Este apartado describe de manera répida el funcionamiento general ES importante leer los apartados siguientes donde encontrarä todo lo que necesita saber para utilizar correc- tamente el puerto USB. Una vez conectado el disco duro o la llave USB en el puerto USB frontal, puede grabar una emisién pulsando la tecla REC (e). Pulsar STOP (m) para parar la gra- baciôn o pulsar una segunda vez (e) para seleccionar con las flechas 4 » la duraciôn de la grabacién. Puede reproducir su grabaciôn desde MENU / Multimedia / PVR, o mediante la tecla LIST. El menu Multimedia permite igualmente visualizar las imâgenes y escuchar ficheros musi- cales almacenados en el disco duro o bien la llave USB.

Tipos de dispositivos aceptados El puerto USB frontal esté pensado para conectar un disco duro extero o una llave USB de 4Gb o més. La compatibilidad con ciertas llaves de «flujo bajo» no esté garantizada. Los dispositivos USB (Ilave o disco) deben estar formateados con el sistema FAT32. Si su disco contiene varias particiones FAT32, el receptor sélo utilizaré la primera. Si un disco no se reconoce (mensaje de error «dispositivo de almacenamiento USB no reconocidon), utlice su ordenador para verificar el formato (clic derecho / propiedades en el explorador de ficheros Windows). Debido a la gran variedad de modelos, no podemos garantizar un funcionamiento con todos los discos. Es necesaria una velocidad de rotacién minima de 5400 vueltas / minuto. Si tiene un problema con un modelo particular, consulte con el servicio técnico. Aunque no estä garantizado, el funcionamiento con discos duros auto-alimentados (nor- malmente, los discos externos 2,5»), llaves USB, algunas câmaras de fotos es posible. METRONIC declina toda responsabilidad en caso de pérdida de datos del periférico debi- do a una utilizaciôn con el receptor digital. Es aconsejable guardar previamente los datos, y dedicar un disco ünicamente a este fin. A - Grabaciôn simple Para grabar una emisién, proceder asi: + Encender el receptor con la tecla stanby (6). + Seleccionar el canal a grabar con las teclas 2 + o bien tecleando su nümero, o seleccionando el canal en la lista (tecla OK): + Pulsar la tecla REC (@ ) ; la grabaciôn de la emisiôn en curso se inicia en el dispositivo conectado en el USB. La duraciôn de una grabaciôn es de 2 horas por defecto. + Puede pulsar una segunda vez la tecla REC para seleccionar la duraciôn de la grabaciôn. Utilizar las teclas numéricas para seleccionar la duraciôn de la grabaciôn. Validar con OK. Puede interrumpir en cualquier momento la grabaciôn pulsando la tecla STOP (1m) del mando y confirmando la cancelacién (seleccionar SI y validar con OK). B - Reproducir una grabaciôn Ir a MENU USB / Multimédia / PVR / HBPVR o bien pulsar la tecla LIST. Las grabaciones aparecen en forma de lista Seleccionar la grabaciôn deseada con las teclas 4 + y puisar OK. Una primera pulsacion en OK lanza la reproduccién en modo ventana, una segunda pulsacién en ROJO muestra el video en modo pantalla completa. Parar la reproducciôn Para parar la reproducciôn en modo pantalla completa, pulsar STOP, ahora puede seleccionar otro video. C - Reproducir un contenido multimedia Ademës de las grabaciones creadas por el receptor, puede reproducir otros videos alma- cenados en el periférico. El acceso a estos conienidos se hace a través del menu USB 1 Muitimédia / Film, de la misma manera que se explica en el apartado «reproducir una grabaciôn». De la misma manera, las fotos son accesibles en el menu Mis fotos. Una vez que ha seleccionado una foto con la tecla OK, puede visualizar las fotos siguientes 0 ante- riores con las teclas 4 +.

El receptor TouchBox HD3 permite también reproducir ficheros musicales con el menu USB TMultimedia / Müsica D - Programar una grabaciôn Para programar una grabaciôn en un soporte digital, proceder como se indica en el apartado 12 pégina 18, seleccionando Grabacién en la linea Modo. Verificar el espacio disponible en su soporte antes de realizar la grabaciôn Informacién: una hora de grabacién de emisiôn HD necesita aproximadamente 3Gb de espacio en disco. El espacio disponible se puede consultar en MENU / USB / Ajustes USB 1 Periférico USB. E - Exportar una grabaciôn a un PC Las grabaciones se almacenan en la carpeta HBPVR situada en la raiz del disco. Cada fichero xxx.mts corres- ponde a una grabaciôn. À causa de la limitacién de tamaño de ficheros en el sistema FAT32, las grabaciones largas se reparten en varios ficheros .mts. En cuanto reproduce las grabaciones fuera del receptor TouchBox HD3, el bloqueo paternal no es ya activo. Cualquier modificaciôn de estos ficheros o del nombre de la carpeta provocarä que la grabaciôn sea IRREPRODUCIBLE por el receptor TouchBox HD3 ! contiene su ordenador. Es necesario instalar un software especifico, por ejemplo VLC. ATENCIÔN: el derecho a la copia privada permite guardar sus grabaciones 4 7 s-estictamente privado y famiiar La dfusién de grébaciones créadas por el receptor TouchBox HD3 est prohibida y penada por la ley. ( El fichero .mts generalmente no es reproducible con los softwares standard que

Ademäs de canales TV, los satélites también emiten radios en calidad digital En salida de fâbrica, o después de un reinicio, la lista de TV estä preprogramada, pero la lista de radios estä vacia. Efectuar una büsqueda automética de canales para añadir radios. Para acceder a las radios, pulsar la tecla TV/RADIO del mando.

Para limitar el consumo de energia inütilmente, y conforme a la reglamentacién europea relativa a los aparatos que consumen electricidad, hay medidas para evitar que el recep- tor se quede encendido inütilmente. Asi, su aparato entrarä automäticamente en standby cuando no se utiliza durante 3 horas. Cuando se visualiza una emisiôn durante mäs de 3 horas sin utlizar el mando, aparece un mensaje que advierte de la entrada inminente en standby. Pulsar la tecla VOL, por ejemplo, para ocultar el mensaje. Si, por cualquier razôn, desea desactivar esta funcién + Ira MENU / Hora. + Ira la linea Standby auto con las flechas à + + Seleccionar PARAR con las flechas 4 » + Pulsar EXIT para salir de los menus.

16 - Mandos universales

Los mandos universales deben estar programados con un cédigo (generalmente, de 3 © 4 cifras) para funcionar con aparato. El fabricante del mando es quien selecciona este cédigo, y no el fabricante del aparato a controlar. Su terminal es de fabricaciôn reciente y es posible que no funcione con algunso mandos universales, incluso si el fabricante ha incluido cédigos Metronic. Si no funciona ningün cédigo Metronic, intentar una büsqueda automätica. Si la büsqueda automätica no funciona, probablemente los cédigos de su terminal no han sido introducidos en el mando universal. Es aconsejable contactar con el fabricante del mando universal. METRONIC no podré ayudarie con los cédigos de un mando universal que no sea de la marca METRONIC.

17 - Accesorios ütiles

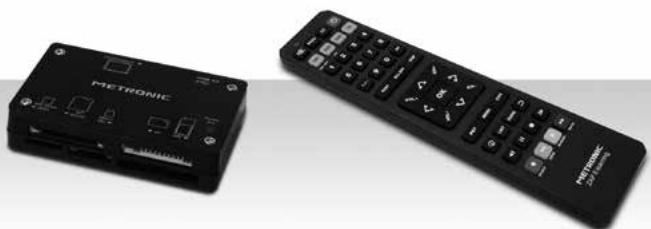

Para completar su instalaciôn existe productos METRONIC compatibles con el terminal TouchBox HD3. - Zap 6 Leaming (495398) su funciôn Learning permite memorizar todas las teclas de su mando original. - Lector de tarjetas 19 en 1 (495250) especialmente destinado a la transmisiôn e intercam- bio râpido y fâcil de datos.

ASISTENCIA Y CONSEJOS

Apesar de nuestro esfuerzo en la concepciôn de nuestros productos y realizaciôn de este manual, puede encontrar dificultades. No dude en llamarnos, le atende- De lunes a jueves: de 9 a 12,30h y de 14.30 a 17h. HT Viernes, de 8,30 a 13,30h 902 09 01 36 o bien al correo: soporte@metronic.com AN Recuerde las informaciones siguientes ANTES DE LLAMAR + Modelo de receptor: TouchBox HD3 (441374) Este logotipo significa que no debe tirar los aparatos averiados o ya usados con la basura ordinaria. Estos aparatos son susceptibles de contener sustancias peli- grosas que pueden perjudicar la salud y el medio ambiente. Exija la recogida de estos aparatos por su distribuidor o bien utilice los medios de recogida selectiva M Le estân a su disposiciôn en su localidad [De DOLBY. DIGITAL PLUS Manufactured under license from Dolby Laboratories. Dolby , Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Fabricado bajo licencia de Dolby Laboratories. La marca Dolby, Dolby Audio y el simbolo doble-D son marcas comerciales de Dolby Labo- ratories.

Este aparato tiene una garantia legal de 2 años (24 meses) en mano de obra y materiales à partir de la fecha de compra del producto. En caso de averia, los gastos de transporte ida son a cargo del cliente. Es recomendable enviar el producto en su embalaje original, bien protegido para evitar daños en el transporte. Enviar el aparato junto con una copia del COMPROBANTE DE COMPRA (factura o ticket de caja). Para ser välido, el Certiicado de Garantia legal debe ser debidamente rellenado y acompañado de la factura o del ticket de caja METRONIC comprobarä que el aparato est en garantia y no ha sido objeto de un mal uso o manipulacién, y, posteriormente serä reparado. Una vez reparado, los gastos de transporte de vuelta a su domicilio son a nuestro cargo (sélo Peninsula y Baleares). Quedan excluidos de esta garantia los daños producidos debidos a la manipulacién del aparato o mando a distancia, daños fisicos producidos por liquidos corrosivos, manchas, etc. También quedan excluidos daños producidos por subidas de tensiôn de la red eléctrica y las averias producidas por catéstrofes naturales (fuego, rayos, inundaciones, golpes y cafdas) Las pilas o baterias que hayan alcanzado el final de su vida üti no estarän cubiertas por la garantia. El cambio por averia del equipo o de cualquier pieza del msimo no implicar prorroga de garantia. Durante el resto del tiempo de garantia el aparato serä reparado siempre que no haya sido objeto de un mal uso o manipulacién. En caso de un aparato manipulado previamente, METRONIC proporcionarä un presupuesto de reparaciôn que deberä pagar ANTES de la reparaciôn. Si el period de garantia ha finalizado, también se podrä realizar un presupuesto de reparaciôn. Es IMPRESCINDIBLE contactar con el servicio técnico de METRONIC antes de enviar cualquier aparato. Ref. del material : TouchBox HD3 (441374) Fecha de compra : N° de serie : (Barcelona
