VPW 460 - Subwoofer BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer pour autoradio
Marque	Blaupunkt
Modèle	VPW 460
Matériau d'enceinte recommandé	MDF ou contreplaqué de bouleau, épaisseur 19 à 25 mm
Section de câble recommandée	4 mm² minimum
Types d'enceinte compatibles	Paroi acoustique infinie, fermée, bass-reflex, passe-bande (simple et double ventilation)
Utilisation	Véhicule (installation intérieure)
Précautions de sécurité	Débrancher la batterie avant installation ; ne pas monter sur tablette arrière flexible
Garantie constructeur	Valable dans l'Union Européenne, conditions sur www.blaupunkt.de
Support technique	Hotline Blaupunkt : Robert Bosch Str. 200, 31139 Hildesheim, Allemagne
Raccordement amplificateur	Utiliser des répartiteurs actifs (électroniques) intégrés dans les amplificateurs Velocity
Nettoyage et entretien	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et les produits abrasifs
Réparabilité	L'enceinte doit permettre un accès au woofer pour réparation ultérieure
Volume d'air requis	Variable selon le type d'enceinte ; pour configuration isobare, réduction jusqu'à 50% du volume
Accessoires recommandés	Matériau d'atténuation acoustique (laine de mouton ou voile polyester), nattes insonorisantes

FOIRE AUX QUESTIONS - VPW 460 BLAUPUNKT

Quelle est la puissance recommandée pour l'amplificateur ?

La notice ne spécifie pas de puissance exacte, mais pour un subwoofer Blaupunkt VPW 460, on recommande un amplificateur de 200 à 400 W RMS sous 4 ohms. Utilisez un amplificateur de la gamme Velocity pour une compatibilité optimale.

Quel type d'enceinte choisir pour ce subwoofer ?

Le VPW 460 peut être installé dans une enceinte fermée, bass-reflex, passe-bande ou sur une paroi acoustique infinie. Le choix dépend de vos priorités : la fermée offre une excellente réponse impulsionnelle, la bass-reflex étend les graves, et la passe-bande maximise le rendement sur une bande étroite.

Comment installer le subwoofer en toute sécurité ?

Avant toute installation, débranchez la borne négative de la batterie. Respectez les consignes du constructeur du véhicule (airbag, alarme, etc.). Ne percez pas de trous risquant d'endommager des câbles ou composants. Ne montez pas le subwoofer sur une tablette arrière flexible.

Quelle section de câble utiliser pour le raccordement ?

Utilisez des câbles de section minimale 4 mm² pour relier l'amplificateur au subwoofer. Des câbles plus longs nécessitent une section plus importante pour éviter les pertes.

Puis-je utiliser ce subwoofer sans enceinte ?

Non, un subwoofer nécessite une paroi acoustique (enceinte ou tablette arrière) pour séparer les ondes avant et arrière. Sans cela, les graves sont annulés. Vous pouvez l'installer en paroi acoustique infinie en utilisant la tablette arrière du véhicule comme séparation.

Comment dimensionner l'enceinte pour le VPW 460 ?

Les dimensions exactes ne sont pas fournies, mais utilisez du MDF de 19 à 25 mm d'épaisseur. Pour une enceinte fermée, le volume doit être adapté aux paramètres Thiele-Small du haut-parleur, disponibles sur le site Blaupunkt. Pour un bass-reflex, calculez le volume et la longueur du tunnel selon les spécifications.

Quelle est l'impédance du VPW 460 ?

La notice ne le précise pas, mais la plupart des subwoofers Blaupunkt sont en 4 ohms. Vérifiez l'étiquette sur le haut-parleur ou mesurez avec un multimètre.

Puis-je installer le subwoofer dans un caisson préfabriqué ?

Oui, à condition que le volume interne et l'accord (pour bass-reflex) correspondent aux spécifications du VPW 460. Sinon, les performances seront dégradées et le risque d'endommagement augmenté.

Comment améliorer la qualité des graves ?

Utilisez un matériau d'atténuation acoustique (laine de mouton ou voile polyester) à l'intérieur de l'enceinte, couvrant au moins 50% des parois. Cela réduit les résonances et augmente le volume utile de 10 à 20%.

Où trouver les caractéristiques techniques détaillées ?

Consultez le site officiel Blaupunkt : www.blaupunkt.de. Vous y trouverez les paramètres Thiele-Small, les dimensions de montage et les volumes d'enceinte recommandés pour le VPW 460.

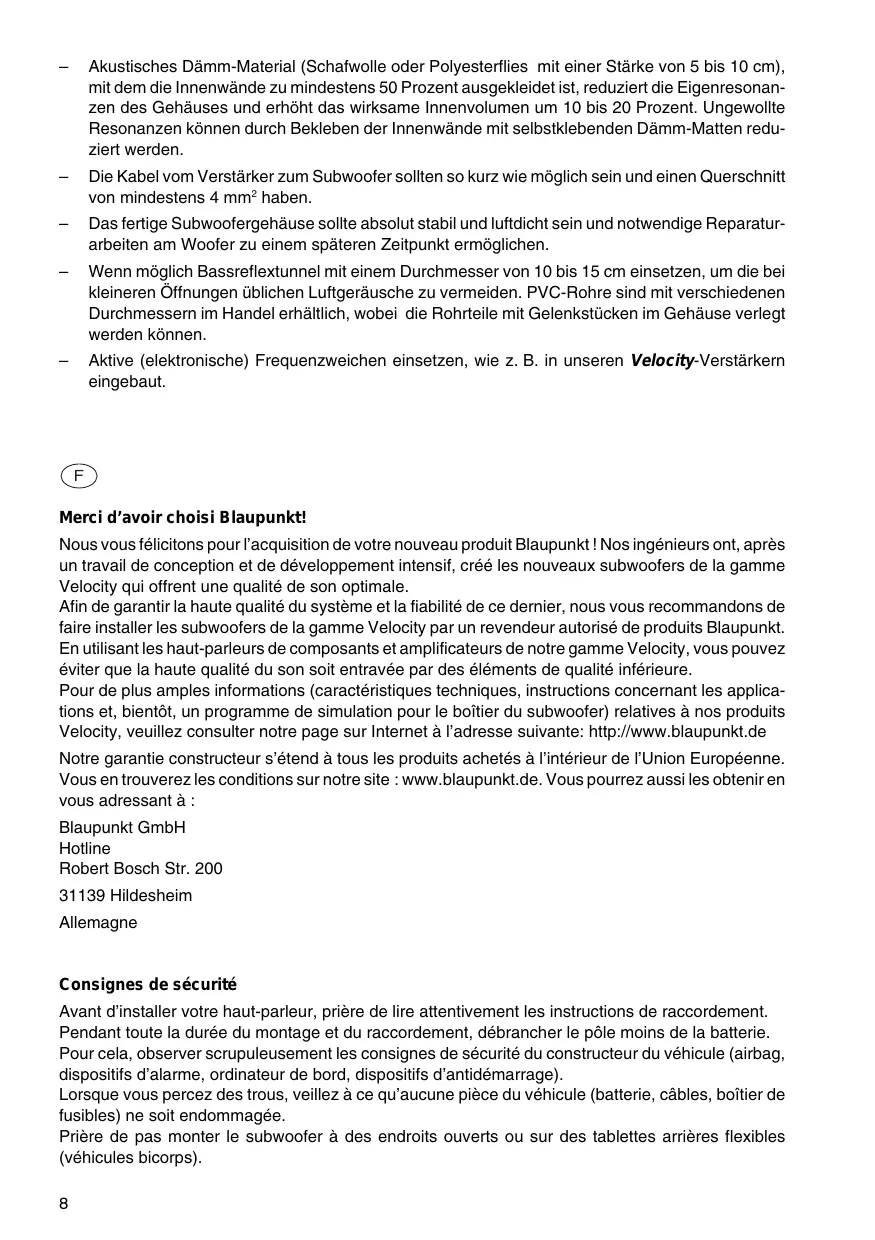

MODE D'EMPLOI VPW 460 BLAUPUNKT

Nous vous félicitons pour l'acquisition de votre nouveau produit Blaupunkt ! Nos ingénieurs ont, après un travail de conception et de développement intensif, créé les nouveaux subwoof qui offrent une qualité de son optimale.

Afin de garantir la haute qualité du système et sa fiabilité, nous vous recommandons de faire installer les subwoof par un revendeur autorisé de produits Blaupunkt. En utilisant les haut-parleurs de composants et les amplificateurs de notre gamme Velocity, vous pouvez éviter que la haute qualité du son soit entravée par des éléments de qualité inférieure.

Pour de plus amples informations (caractéristiques techniques, instructions concernant les applications et, bientôt, un programme de simulation pour le boîtier du subwoofer) relatives à nos produits Velocity, veuillez consulter notre page Internet à l'adresse suivante : http://www.blaupunkt.de

Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site : www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à :

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

31139 Hildesheim

Allemagne

Consignes de sécurité

Avant d'installer votre haut-parleur, prenez attentivement connaissance des instructions de raccordement.

Pendant toute la durée du montage et du raccordement, débrancher le pôle moins de la batterie.

Pour cela, observer scrupuleusement les consignes de sécurité du constructeur du véhicule (airbag, dispositifs d'alarme, ordinateur de bord, dispositifs d'antidémarrage).

Lorsque vous percez des trous, veillez à ce qu'aucune pièce du véhicule (batterie, câbles, boîtier de fusibles) ne soit endommagée.

Prière de ne pas monter le subwoofer à des endroits ouverts ou sur des tablettes arrière flexibles (véhicules bicorps).

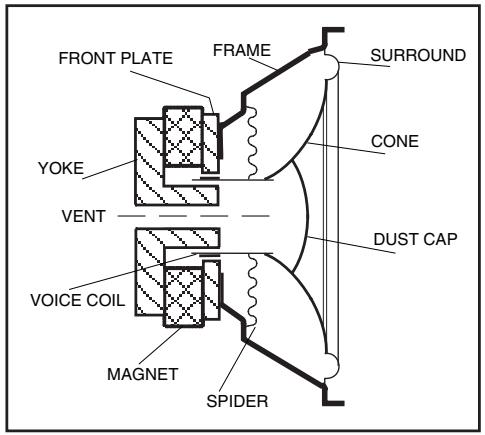

Enceintes de subwoofer

Le son est créé par le mouvement aller et retour de la membrane du woofer. Lorsque la membrane d'un woofer se déplace vers l'avant, une onde de pression positive est créée. En même temps, une onde de pression négative est créée derrière le woofer. Lorsque ces deux ondes se rencontrent, étant donné le manque de paroi séparatrice entre le domaine avant et le domaine arrière du haut-parleur, le ton retransmis par le woofer est pratiquement annulé, et la reproduction des graves profonds par conséquent considérablement affaiblie. Cette paroi est donc absolument indispensable et est appelée paroi acoustique. La paroi acoustique peut se constituer d'un boîtier ou bien tout simplement de la tablette arrière de votre véhicule, qui sépare les ondes acoustiques positives et négatives du haut-parleur.

Modèles d'enceintes de subwoofer

Dans le domaine de l'acoustique automobile, on utilise essentiellement cinq types différents d'enceintes de subwoofer : les haut-parleurs avec paroi acoustique infinie, les enceintes fermées, les enceintes bass-reflex, les enceintes passe-bande à ventilation unique (très souvent appelées par abus de langage « enceintes du 5ème ordre ») et les enceintes passe-bande à double ventilation (très souvent appelées par abus de langage « enceintes du 7ème ordre »). Aucun de ces types d'enceintes n'est meilleur que l'autre, car on doit dans chaque cas faire des compromis individuels, que ce soit au niveau de la puissance, de la capacité de charge ou bien en ce qui concerne la construction du système. L'appellation « passe-bande » implique un comportement acoustique « intégré » avec une gamme passe-haut de, par exemple, 30 Hz, avec également un comportement passe-bas pour lequel les hautes fréquences sont supprimées (par exemple > 80 Hz).

Les haut-parleurs avec paroi acoustique infinie (fig. a)

exploitent le coffre d'un véhicule comme enceinte acoustique. La tablette arrière sépare alors les voies avant et arrière des ondes acoustiques. L'avantage réside dans le montage simple avec la plupart des systèmes, tout en garantissant une qualité du son absolument satisfaisante. Inconvénients : capacité de charge peu élevée et réponse d'impulsion relativement faible.

Les enceintes fermées (fig. b) constituent l'un des meilleurs compromis entre la capacité de charge et la puissance, car l'air emprisonné dans l'enceinte constitue pratiquement un tampon pour la membrane vers l'arrière.

Avantages : construction simple de l'enceinte, , excellente réponse d'impulsion et transition de fréquence douce dans la gamme de graves. Inconvénients : rendement simplement moyen pour les basses fréquences, et nécessité d'enceintes de dimensions relativement grandes.

En comparaison avec les enceintes fermées, les ENCEINTES BASS-REFLEX (fig. c) offrent, de par l'utilisation d'un tunnel spécial, une gamme de transmission plus grande pour les fréquences de graves. Avantages: gamme de graves plus étendue, distorsions réduites par des courses plus petites de la membrane, rendement élevé, dimensions modérées de l'enceinte et . Inconvénients: construction complexe, éventuels endommagements du woofer en cas de courses extrêmes de la membrane au-dessous de la fréquence d'accord de l'enceinte bass-reflex.

L À VENTILATION UNIQUE (fig. d) ne sont disponibles que depuis peu de temps dans le domaine de l'acoustique automobile et présentent certains avantages par rapport aux enceintes fermées et aux enceintes bass-reflex. Parmi ces avantages, on compte un rendement satisfaisant, de petites dimensions, une b une meilleure reproduction de la gamme des graves ainsi que la possibilité de raccordement à un amplificateur de très haute puissance. Inconvénients : rendement un peu inférieur à celui des enceintes bass-reflex et construction plus complexe de l'enceinte.

Dans l À DOUBLE VENTILATION (fig. e), les ondes acoustiques avant et arrière du woofer sont conduites à travers des chambres accordées individuellement. L'avantage de ce type d'enceinte est le haut rendement pour une gamme de fréquences étroite. Parmi les inconvénients, on compte la construction complexe, les grandes dimensions, la faible réponse impulsionnelle et la sensibilité aux élongations extrêmes de la membrane (risque d'endommagement) pour les parties du signal extérieures à la bande de fréquence primaire.

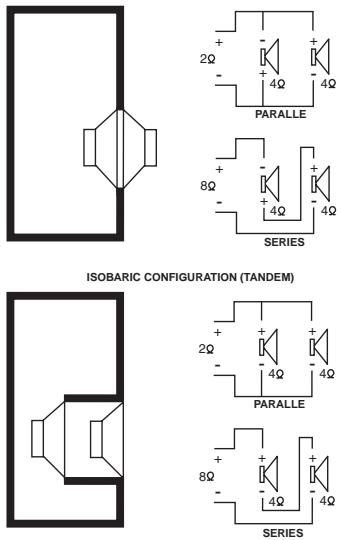

Configurations isobares de woofers

Au cours des dernières années, les types combinés de woofer ont gagné de plus en plus d'importance. Ils sont aussi souvent appelés configurations « isobares ». L'expression « isobare » signifie « pression constante » ; c'est le cas lorsqu'un volume d'air hermétiquement fermé entre deux woofers est déplacé dans le même sens.

Ce modèle fonctionne comme un haut-parleur individuel, le volume nécessaire pour un subwoofer pouvant être réduit de jusqu'à 50%, ce qui représente un aspect important pour les montages dans les véhicules où l'espace disponible est réduit. Cependant, cet avantage est confronté à un rendement plus réduit d'environ 3 dB, qui est toutefois compensé en règle générale par un accroissement de la puissance de l'amplificateur. Il est particulièrement important ici qu'il n'existe pas d'espace d'air entre les deux woofers et qu'on respecte scrupuleusement aussi bien les instructions de câblage du haut-parleur que les charges d'entrée admissibles.

Construction des enceintes de subwoofer

Avant de commencer la construction définitive de l'enceinte, prière d'observer scrupuleusement les quelques instructions suivantes :

• Les subwoofers avec paroi acoustique infinie peuvent être simplement installés dans un véhicule à l'aide d'une plaque en bois découpée en conséquence, qui assure la séparation acoustique des ondes avant et arrière du woofer. La plaque en bois est installée dans le coffre au-dessous de la tablette arrière ou bien sur le siège arrière. Prière de boucher les espaces d'air éventuellement existants avec du matériel d'étanchéité.
• La forme de l'enceinte joue un rôle peu important pour la reproduction des basses fréquences, et peut par conséquent être choisie relativement librement. Il est cependant recommandé d'éviter les formes singulières qui ne peuvent être découpées ou collées que difficilement.
• Les plaques MDF ou en contreplaqué de haute qualité en bois de bouleau d'une épaisseur de 19 à 25 mm sont bien indiquées pour la construction des enceintes.
• Il est recommandé de coller, visser et d'étancher toutes les parois de l'enceinte qui se touchent afin d'éviter un détachement progressif dû aux vibrations et aux influences atmosphériques dans le véhicule. Pour éviter les vibrations, prévoir absolument des nervures de renforcement pour les enceintes de grandes dimensions. Un matériau d'atténuation acoustique (laine de mouton ou voile de polyester avec une épaisseur de 5 à 10 cm) revêtant les parois intérieures à 50 % au moins réduit les résonances propres de l'enceinte et accroît le volume intérieur utile de 10 à 20 pour cent. Les résonances non souhaitées peuvent être réduites en collant des nattes insonorisantes autocollantes sur les parois intérieures.
• Les câbles reliant l'amplificateur au subwoofer doivent être aussi courts que possible et avoir une section minimale de 4 mm². L'enceinte de subwoofer finie doit être absolument stable et étanche à l'air, et permettre les travaux de réparation nécessaires sur le woofer à une date ultérieure. Si possible, utilisez un tunnel de bass-reflex avec un diamètre de 10 à 15 cm afin d'empêcher les bruits d'air habituels pour les ouvertures plus petites. Des tubes en PVC sont disponibles avec divers diamètres dans les magasins spécialisés, les pièces de tube pouvant être posées avec des raccords coudés dans l'enceinte.
• Utiliser des répartiteurs actifs (électroniques) tels que ceux intégrés dans nos amplificateurs Velocity.
